На что нужно обратить внимание при проектировке лестницы
Все проектировочные работы необходимо выполнять только квалифицированным специалистам, которые знакомы со всеми требования ГОСТа и СНиП. Обязательно проектировщик учтёт пожелание заказчика. Основными критериями в выборе формы конструкции, количестве ступеней и материале для изготовления, будут тип движения, предполагаемая максимальная нагрузка на конструкцию, возможные дизайнерские решения
Кроме того, важно предусмотреть:
- обязательно учитывается максимальное количество пространства, которое можно задействовать под лестницу, от этого будут зависеть форма конструкции и опоры для неё;
- если планируется установка лестницы в уже построенное здание, то вариантов лестниц будет не так уж и много. Оптимальным вариантом считается одновременная постройка лестницы и здания;
- конструкторским бюро обязательно рассматриваются все вопросы, связанные с безопасным передвижением по лестнице. Выбирается оптимальная высота ступеней. В редких случаях специалисты отходят от общепринятых норм. Как показывает практика, чаще всего травмы наступает на лестничных проёмах, где имеются нестандартные размеры ступеней;
- обязательно детально рассматривается вопрос конструирования поручней и перил учитывается максимальный вес, который может на них приходиться. Стандартными критериями считаются 100 килограмм. Это позволяет среднестатистическому человеку облокотиться или упереться в поручень и не проломить всю конструкцию;
- лестничный проём должен иметь зазор между потолком и лестницей в 2 метра;
- не последним фактором в проектировке лестницы является материал, из которого сделаны ступени. Если в зимнее время они будут скользить, то придётся укладывать ковролин, чтобы избежать падения.

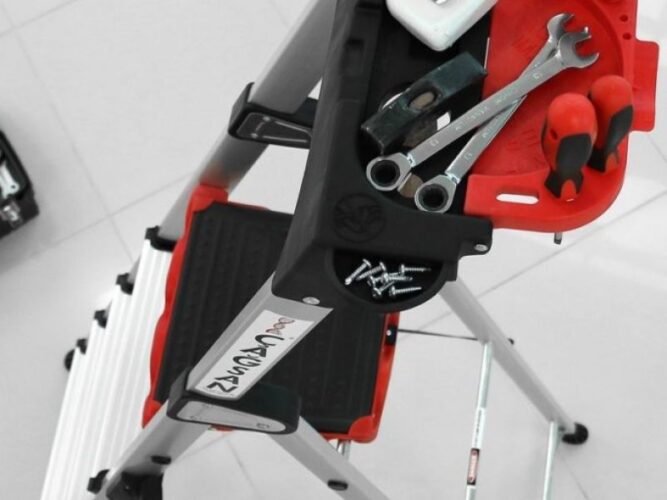

Работа с приставных лестниц и стремянок по новым правилам
В организации работы с приставных лестниц и стремянок важную роль играет высота их проведения. Перед началом работ на высоте от 1,8 м сотрудники должны проходить соответствующие обучение в очной или удалённой форме. А во время проведения таких работ необходимо использование специальной страховочной системы, которая крепится к конструкции сооружения или лестнице.
Так, сотрудникам клининговых компаний при мойке окон с 3- или 5-ступенчатых стремянок не требуется наличие страховочных систем и прохождение обязательного обучения, но для минимизации вероятности возникновения несчастных случаев, его следует пройти. Тогда как для маляров, осуществляющим фасадную покраску стен с 9-ступенчатой стремянки, наличие соответствующего удостоверения является строгой необходимостью.
При этом для работ со стремянки или лестницы на высоте менее 1,8 м в некоторых случаях также необходимо соблюдение всех требований Правил охраны труда при работах на высоте. К таким случаям относится проведение работ:
- над машинами и механизмами;
- над жидкостью или сыпучими материалами;
- над острыми и выступающими предметами.
Использовать приставные лестницы, которые не снабжены рабочими площадками, допускается только для перемещения между ярусами здания и для работ, не требующих от работника упора в строительные конструкции.
Кроме этого, в соответствии с пунктом 155 Правил по охране труда, во время проведения работ с лестниц и стремянок строго запрещено:
- вставать на последние две ступени при работе на конструкциях, не оснащенных перилами или упорами;
- работать на одной конструкции более чем одному человеку;
- поднимать, опускать или располагать на конструкции какой-либо груз.
Также запрещается выполнять с приставных лестниц и стремянок работы:
- с использованием электрического и пневматического оборудования, а также строительно-монтажных пистолетов;
- над действующими машинами, механизмами и транспортерами;
- по выполнению газосварки, по газопламенной обработке, электросварке;
- по натяжению проводов;
- по поддержанию на высоте тяжелых деталей.
При выполнении работ с лестниц и стремянок, установленных на гладкие поверхности и невозможности ее закрепить обязательно должен быть страхующий. Работники, осуществляющие поддержку конструкции, в обязательном порядке должны иметь защитные каски.
Данные запреты регламентируются пунктами 169 -182 Правил по охране труда при работах на высоте. Также для использования приставных лестниц и стремянок необходимо наличие соответствующей документации, в которую должна входить специально разработанная инструкция охраны труда. Ее оформлением занимается непосредственный руководитель работ. Документ согласуется со службой охраны труда и представительным органом работников, после чего утверждается руководством предприятия. Бумага проходит регистрацию в журнале учета инструкций и предоставляется к ознакомлению персоналу.
Инструкция охраны труда включает в себя следующие разделы:
- общие требования по охране труда;
- требования по началу работу;
- требования по проведению работ;
- требования по аварийным ситуациям;
- требования по послерабочим действиям.
Особыми правилами обладает и перенос стремянок и приставных лестниц:
- конструкция должна переноситься острыми наконечниками вперед;
- во время перемещения инвентаря он должен находиться под визуальным контролем сотрудника;
- при переносе конструкции должно осуществляться голосовое оповещение окружающих о движении опасного груза;
- при переносе инвентаря одним работником его передний край должен быть поднят вверх минимум на 2 м.
Эвакуационный и аварийный выход
Эвакуационными и аварийными могут называться следующие пути:
- с первого этажа постройки напрямую на улицу либо же через такие помещения, как коридор, лестничный марш или вестибюль;
- дорога в другое помещение на этом же этаже, которое обустроено вариантами для эвакуации;
- дорога с другого этажа (включительно с кровли), через лестницу, фойе или коридор к выходу на нижний этаж.
Говоря об эвакуационных путях из подвала, их необходимо планировать таким образом, чтобы они выходили сразу на внешнюю сторону постройки. Эвакуационный маршрут ни в коем случае не должен предусматривать наличие подъемных и раздвижных дверей, ворот, а также пропускных турникетов и дверей-вертушек.
https://youtube.com/watch?v=mSTwq7egKAI
Что касается длины эвакуационного пути, он не должен превышать 60 метров. Если он оказался больше, его потребуется разделить.
Для этого перекрытие пути можно осуществить посредством противопожарной перегородки, которую изготавливают из огнестойкого материала. Общее количество эвакуационных путей всегда зависит от того, каким является максимальное количество людей в конкретном здании.
Требования к материалам, устройству и содержанию наружных пожарных лестниц
Все эвакуационные лестницы, независимо от ширины, изготавливаются из разных видов прочного металла. Самым предпочтительным из них в данной ситуации является нержавеющая сталь. Каждый элемент должен быть защищён обработкой и грунтовкой антикоррозионными составами. Каждая деталь, которая подготавливается к сварке, также обязана быть обработана. В процессе монтажа недопустимо оставлять какие-либо заусенцы, кромки или выступы, способные нанести травму человеку.
Касательно крепления наружного пожарного выхода к зданию, оно должно быть сверхнадежным. Здесь ни в коем случае не допускаются развалы металла и трещины. Конструкция должна крепиться к выступам балки. Если этот вариант не подходит, лестницу можно замуровать в стену, что также обеспечит ей необходимую жесткость и прочность.
Все наружные лестницы для эвакуации требуют постоянного ухода. В первую очередь не стоит забывать о чистке от атмосферных осадков, которые оседают на конструкцию. В данном случае актуальной будет обработка средством, не позволяющим льду налипать на конструкцию. То же самое касается и грязи, она ни в коем случае не должна скапливаться на лестнице.
Различия между пожарными и эвакуационными лестницами
Схема испытания пожарных лестниц.
Для пожарных вертикальные типы лестниц должны иметь следующие требования. Если высота зданий колеблется в промежутке между 10 м и 30 м, то требуется, чтобы на строение снаружи были установлены вертикальные лестницы из металла. Если высота здания выше, чем 30 м, монтаж такой лестницы производят под углом до 80°. Такая лестница требует предусмотреть промежуточные площадки, которые монтируются через каждые 6-8 м ее высоты. Для тех, кто эвакуируется из здания, лестницы устанавливаются с уклоном 45°. Промежуточные площадки устанавливаются на каждом этаже.
Пожарные и эвакуационные типы лестниц имеют разные требования по ширине. У пожарных конструкций ширина допускается не меньше 600 мм, в то время как у конструкций для эвакуации требуемая ширина обязана быть не менее 700 мм и иметь ограждения высотой не менее 800 мм.
Пожарные лестницы имеют разное назначение, в зависимости от чего для каждого здания определяется их количество. Устанавливаются лестницы по периметру здания на расстоянии не более 200 м друг от друга. Если в здании имеется не менее 2-х выходов на чердак через лестничные клетки, то в таких зданиях не проводят монтаж наружных пожарных лестниц, независимо от того, является здание жилым или общественным. При монтаже лестничных конструкций, у которых тетивы выполняются из труб, необходимо предусмотреть обеспечение подачи воды и удобный доступ пожарных в эту часть строения. Вместе с этим пожарные лестницы должны быть у глухих простенков и противопожарных зонах, где они не будут подвержены ни дыму, ни пламени. К концам труб, из которых выполняются тетивы, варят полугайки, необходимые для присоединения пожарных рукавов.
Схема разбивки лестницы.
Помимо указанных требований к лестничным конструкциям, по законодательству, для сохранения их эксплуатационного состояния они должны быть огрунтованы и окрашены. Производится это в соответствии с требованием ГОСТ9 9.032 по VII классу. Учитывая тот факт, что в целом конструкция лестницы монтируется из составляющих, места креплений проверяются относительно надежности соединений этих составляющих между собой. Отдельно выполняется проверка крепления всей конструкции к стене и крыше здания
Обращается внимание на недопустимость трещин в стене на месте задела балок, разрыва металла. Не допускается появление деформации на всей смонтированной конструкции
Монтаж различных составных частей лестницы производится путем сварки их между собой. В ходе этих работ сварные швы обязаны соответствовать ГОСТ 5264. После того как вся лестничная конструкция смонтирована, она подвергается расчетным нагрузкам. При испытании на такие нагрузки проверяются все элементы лестницы – ее ступени, лестничные марши, лестничные площадки и ограждения
Обращается внимание на наличие деформации, трещин и разрывов. У вертикальных лестниц подобных испытаниям подвергаются балки крепления конструкции к стене здания
Декорирование лестничных маршей и площадок
Лестничные элементы изготавливаются из железобетонных блоков. Однако, лестницы могут нести не только основную функцию, но и выполнять эстетическую роль. Именно поэтому такие элементы могут быть изготовлены с декоративной отделкой. На сегодняшний день строительные магазины заполнены разного рода отделочными материалами. Поэтому при должной фантазии и небольшой финансовой затрате, можно установить лестницу из железобетона даже в своем частном доме и не бояться, что она будет выглядеть слишком громоздко и непрезентабельно.
Лестничные пролеты могут обрести гладкую поверхность, которую можно получить используется тяжелый бетон и цемент. Или же поверхность конструкции получит шлифованную, мозаичную отделку. Такой декоративный слой может получиться с помощью бетона, а также белого, цветного цемента и мраморного щебня. А если облицевать поверхность частного пролета керамической плиткой, то это сделает лестницу по-королевски величественной.
Конечно, такие задекорированные и уникальные пролеты не целесообразно делать в жилом многоквартирном доме. Однако, истинным украшением такие лестницы станут в офисных зданиях, гостиницах, ресторанах, торговых центрах, учебных заведениях.
Если все жизненно важные элементы конструкции были изготовлены по ГОСТу, а также не было допущено нарушений, при установке лестничной конструкции, то такие лестницы гарантируют долгий срок службы и безопасность в эксплуатации.
Монтаж лестничных секций
При строительстве загородного дома ступенчатые пролеты можно установить своими руками. Нижеприведенная инструкция содержит основные этапы для обеспечения полной безопасности при монтаже и дальнейшей эксплуатации ступеней.
Подготовительные работы
Лестничные ступени монтируются в лестничной клетке при возведении стен дома. Для этого на стенах делается соответствующая разметка. До начала монтажа необходимо точно сверить все размеры лестничных элементов.
Необходимо также предусмотреть специальное крановое оборудование для обеспечения установки секций ступеней.
Монтажные работы
- На первом этапе монтажа в лестничной клетке дома на опорные места наносится слой раствора, затем устанавливается промежуточная площадка с первой ступенчатой секцией;
- Обязательно до застывания раствора необходимо с помощью горизонтальных и вертикальных уровней тщательно выверить точность установки первого элемента. До схватывания раствора секции поддаются корректировке;
Фото правильной транспортировки секций ступеней
- Затем необходимо установку первой секции сверить с проектной документацией. Если окажется, что верх промежуточной площадки получился выше проектной отметки, то необходимо подымать уровень пола, несмотря на то, что эти работы связаны с дополнительными финансовыми растратами;
- Следующую секцию ступеней необходимо подавать специальным краном. Захват можно сделать, используя прочный четырех веточный строп. При этом две ветви делаются укороченными для придания секции необходимого наклона;
- Ступени сначала необходимо упереть в нижнюю площадку и только потом делать упор на верхнюю площадку. В противном случае существует очень большая вероятность срыва марша;
Фото монтажа ступеней
- До монтажа секции ступенек на опорные места необходимо нанести необходимое количество раствора, который тщательно выравнивается;
- Для обеспечения безопасного монтажа ступеней необходимо привлечь минимум трех рабочих. Один монтажник находиться на нижней площадке. Он принимает секцию и контролирует упор ступеней в плиту, при необходимости корректируя ее положение. Второй монтажник на верхней площадке обеспечит точную фиксацию пролета ступеней к верхней площадке;
Этапы монтажа с использованием кранового оборудования
Основные правила по технике безопасности
Основой выполнения любых работ, особенно связанных со строительной сферой, является соблюдение требований безопасности. По отношению к лестницам можно выделить следующие нормы.
В первую очередь, следует учитывать, что работами на высоте по нормативам считается выполнение манипуляций на расстоянии 130 см от земли. Для того чтобы добраться до труднодоступных зон и выполнить простейшие операции, используют приставные лестницы или более удобный вариант – стремянку. Наличие площадок на самом верху стремянки не означает, что на все из них можно становиться. Последняя секция не рассчитана на большую нагрузку, так как это может привести к деформации фиксаторов, и конструкция попросту развалится.
Согласно правилам безопасности, приставные лестницы нужно фиксировать на месте с помощью крюков или тросов, цепляясь за верхние перекладины и тетивы. Для того чтобы предотвратить скольжение, низ оборудуется резиновыми накладками или металлическими штырями, которые заглубляются в грунт
Также обратите внимание на то, чтобы исключить возможности опрокидывания конструкции из-за неосторожного движения людей снизу или контакта с распашными механизмами, например, дверью. Желательно взять себе напарника, который будет придерживать лестницу снизу и контролировать окружающую обстановку
Чтобы не сорваться с высоты, к зафиксированным на месте лестницам следует прикрепить страховку
Это условие необходимо соблюдать при работе на высоте более полутора метров. К тому же желательно иметь защитную каску, чтобы предотвратить травмы головы
Чтобы не сорваться с высоты, к зафиксированным на месте лестницам следует прикрепить страховку. Это условие необходимо соблюдать при работе на высоте более полутора метров. К тому же желательно иметь защитную каску, чтобы предотвратить травмы головы.
При выполнении любых работ на лестнице стоит придерживаться простых правил безопасности
Требования к деталям железобетонных лестниц
Согласно правилам ГОСТ 13015.0 составные детали бетонной лестницы должны изготавливаться с учетом архитектурных требований по следующим показателям:
- значению прочности, жесткости бетона, его истираемости;
- водонепроницаемости устойчивости к экстремальным температурам;
- прочности армируемых деталей;
- по максимальному отклонению размера бетонного слоя до арматурных элементов;
- типу стали для изготовления арматуры и других частей;
- степени защиты от действия коррозии.
Показатели водонепроницаемости, устойчивости к перепадам температур, а также к воздействию холодных климатических условий бетонных составных частей должны быть в пределах допустимых значений маркировки. Технические характеристики должны соответствовать значениям, установленным в проектной документации. Значения влажности бетонных изделий для общественных и жилых зданий должна составлять не более 13 %, для производственных — до 15 %.Коэффициент теплопроводности бетона лестничных конструкций не должен превышать значения, установленные стандартами на бетоны данных видов более чем на 10%. Истираемость бетонной поверхности для подъемных сооружений, расположенных в производственных, а также в зданиях общественного назначения с небольшой пропускной способностью должна быть не более 0,8 г/см2. Напрягаемая арматура может выступать за пределы торцов поверхностей сооружений до 1 см. Показатели отклонений расчетных параметров конкретных видов конструкций не должны выходить за рамки предельных значений стандартов и условий технологии изготовления.
Количество ступеней
Один из показателей, с которым непосредственно связана длина каждого лестничного марша, — это количество ступеней
При расчете этой характеристики проекта следует принимать во внимание целый ряд факторов. В первую очередь учитывается общая высота конструкции
Также нужно обратить внимание на уклон, ведь именно он во многом связан с размерами и количеством этих элементов. Ширина шага определяет соотношение характеристик ступеней и также во многом влияет на их итоговое количество.
Пример оптимального количества ступеней для комфортного передвижения по лестнице с учетом высоты пола
Согласно ГОСТ оптимальным количеством ступеней является 15. Конструкция, в которой соблюдаются подобные рекомендации, позволяет оптимизировать передвижение по лестнице. При таком раскладе человек успевает подняться наверх без значительных затрат сил и энергии.
Минимальным считается количество ступеней в размере трех. Обычно так оборудуют уличные конструкции, например, для крыльца, при подъеме на подиум или же на поворотных лестницах с площадками. Максимальное количество ступеней ограничивается 16–18, в зависимости от соотношения их габаритов.
Лестницы для эвакуации
Схемы основных приемов планировочных решений лестниц: а – одномаршевая; б- двухмаршевая; в- трехмаршевая.
Отдельно и подробнее рассмотрим типы лестниц, которые предусмотрены для того, чтобы эвакуировать людей во время пожарной тревоги из зданий и сооружений. Как указывалось выше, они подразделяются на внутренние и наружные открытые лестницы, и на внутренние лестницы, размещаемые на лестничных площадках.
Внутренние открытые лестницы применяются очень широко в общественных постройках и зданиях. Но такая конструкция лестниц имеет повышенную пожарную опасность, а потому на их использование есть ограничения, которые зависят от величины огнестойкости. Ограничения зависят от назначения постройки. Например, в больницах такой тип лестниц не принимается в расчет при планировании эвакуации персонала, посетителей и больных, находящихся на стационарном лечении.
Если такая конструкция летниц принимается в расчет на эвакуацию людей из здания, дополнительно оптимизируется планировка здания и не только. Например, производится отделение помещений таким типом лестницы от коридоров и других помещений, которые примыкают к ней. Для отделения применяются противопожарные перегородки, устанавливаются приборы автоматического пожаротушения. Вместе с этим число таких открытых внутренних конструкций по всему зданию ограничивают.
Схема лестницц в аксонометрии: а – двухмаршевая; б – винтовая.
Отдельно для лестниц данного типа предусмотрены лестничные площадки, которые имеют свою разновидность. Например, лестничные клетки Л1 и Л2 являются обычными, первые из которых имеют остекление или открытый проем в наружных стенах на каждом этаже. Вторые имеют естественное освещение благодаря наличию остекления или открытых проемов в покрытии.
Другие типы лестничных клеток относятся к незадымляемым и разделяются между собой на 3 типа. Первый из них – Н1. Он имеет вход с этажа, который идет с наружной воздушной зоны по тем переходам, что остаются открытыми. Такие переходы делаются незадымляемыми, что позволяет сохранять свойство такого типа лестничной клетки. Это свойство таких переходов обеспечивается в результате конструктивных и объемно-планировочных решений. Сами переходы остаются открытыми, но исключается их их расположение во внутренних углах здания.
Второй тип этих конструкций – Н2 – использует подпор воздуха в лестничную клетку в том случае, когда происходит возгорание и пожар. Третий тип – Н3 – имеет вход с этажа посредством тамбура-шлюза, в который в случае возгорания производится подпор воздуха.
Защита от дыма на лестничных клетка второго и третьего типа обеспечивается на основании требований СНиП 2.04.05. Если имеется необходимость, то лестничные незадымляемые лестничные клетки второго типа разделяются глухими противопожарными перегородками. Разделение происходит по высоте на отсеки, между которыми остается переход. Окна в таких клетках монтируются неоткрывающмися.
