Устройство ракетной печи и 3 преимущества

Почему ракета и почему реактивная

Такую печку часто называют «ракетой», но не потому, что дрова в ней сгорают с большой скоростью, а из-за формы конструкции – традиционный вариант печки-ракеты делается из двух отрезков железных труб, сваренных друг с другом. Агрегат напоминает ракету на детском рисунке. Применение же упрощенной формы позволяет изготовить ее меньше, чем за день. Еще к печи применяют прилагательное «реактивная», но тоже не из-за скорости сгорания топлива, а из-за особенностей горения – на определенном этапе подачи воздуха в топливник она начинает сильно гудеть, как будто включается турбонадув форсунок в двигателе.

Печь на основе квадратного короба Любой хозяин загородного или дачного дома имеет в мастерской хотя бы минимальный набор столярных, слесарных и автомобильных ремонтных инструментов. Вот они-то и помогут в изготовлении чудо-ракеты, плюс чертежи и минимальный запас материалов: трубы или металлические короба, лист железа и – при строительстве стационарного варианта – кирпич и раствор на глине. Теперь становится понятно, что реактивная печь делается переносной или неподвижной, например, для отопления дома или бани.

Варианты реактивных печей

Если стационарная реактивная печь будет отапливать дом, то ее располагают вдоль внешней стены. Правильно сконструированная и оборудованная, она может обогреть домик площадью до 50м2. Также печь устанавливают на открытой местности – на приусадебном участке, и используют как летний вариант для приготовления пищи.

Достоинства и недостатки

Печь-ракета длительного горения приобрела особую популярность и востребованность благодаря своим положительным характеристикам:

• Доступная конструкция и легкая сборка. Самый простой вариант печи можно изготовить в домашних условиях из доступных материалов за несколько часов.
• Эффективная теплопередача с использованием различного типа древесного топлива – дров, щепы, веток, коры и стружки.
• Широкий функционал. Возможность использования устройства для обогрева помещений, приготовления пищи и подогрева воды.
• Полное сгорание топлива с возможностью дожига пиролизных газов. Это позволяет повысить КПД и при этом избежать отравления угарным газом.
• Возможность повторной закладки топлива, не прерывая рабочий процесс.
• Отсутствие необходимости в создании принудительной тяги в дымоотводной системе. Высокий уровень саморегуляции рабочих режимов прибора.

Эргономичная печь может быть установлена в любом помещении, а облегченные конструкции не требуют дополнительного обустройства усиленного фундамента.

Несмотря на существенные плюсы, подобный агрегат не лишен некоторых недостатков:

• Отсутствие возможности автоматизации процесса топки. Самодельные печи требуют постоянного контроля над закладкой топливного материала со стороны человека.
• Высокая вероятность получения ожогов при существенном нагреве металлической конструкции.
• Устройство не предназначено для обогрева жилых домов большой площади и стационарных банных комплексов.
• Конструкция печи предусматривает использование хорошо просушенного топлива, поскольку излишек влаги может привести к обратной тяге в дымоходе.
• Неэстетичный внешний вид готового устройства.

Модернизация ракетного теплогенератора

Чтобы расширить область применения реактивных отопительных печей, их дорабатывают, повышая удобство и универсальность конструкции. Площадку, предназначенную для приготовления пищи, в мобильных конструкциях нередко заменяют полноценной плитой. Такую варочную поверхность удобно использовать на собственном подворье в хозяйственных целях — для приготовления еды домашним животным или в период консервации заготовок на зиму. Особенностью печи-ракеты этого типа является широкий и плоский горизонтальный канал, в который направляются раскалённые газы из сопла. Проходя под поверхностью плиты, они разогревают её докрасна, после чего уходят в вертикальный дымоход. Удобные ножки придают конструкции устойчивости, а оригинальная форма позволяет использовать агрегат в качестве подставки или столика в то время, когда он не используется по назначению.

Реактивная печь с плитой — необходимая вещь на загородном участке

В жаровую трубу реактивной печи нельзя устанавливать жидкостный теплообменник, однако это не значит, что её нельзя использовать в качестве теплогенератора водяной отопительной системы. Для этого «ракету» оснащают своеобразным контуром из радиаторных пластин, которые создают в зоне дожигания своеобразный лабиринт. Благодаря их нагреву осуществляется отвод тепла из камеры дожигания к водяной рубашке. Эффективность работы агрегата зависит от площади и теплоёмкости пластин, поэтому их выполняют в виде массивных металлических полос площадью до ¾ сечения жарового канала. Надо сказать, что подобный теплообменник лучше всего использовать для получения горячей воды, используя саму ракетную печь традиционным способом.

Схема ракетного агрегата, оборудованного водяным контуром

Оригинальной конструкцией обладает печь-ракета с конвектором. Для увеличения теплоотдачи на поверхность внешнего кожуха монтируют вертикальные трубки, выполняющие ту же роль, что и воздушные каналы булерьяна. Холодный воздух захватывается в нижней части трубчатых теплообменников и нагревается по мере продвижения вверх. Таким образом обеспечивается принудительная конвекция, которая ещё больше повышает тепловую эффективность установки.

Кожух ракетного теплогенератора, оборудованный конвектором

4

Ракетное отопление из баллона – поработаем со сварочным аппаратом

Для сооружения ракеты выбираем жаропрочный и невзрывоопасный баллон. Оптимально для этих целей подходит цельнометаллический 50-литровый резервуар, в котором хранят пропан. Такой баллон имеет стандартные размеры: высота – 85 см и сечение – 30 см.

Такие параметры идеальны для самостоятельного изготовления печи. Скромные размеры и небольшая масса баллона не затрудняют работу с ним. При этом в готовой ракете разрешается сжигать любое древесное топливо. Можно также брать пропановые баллоны на 27 либо 12 л. Из них получаются компактные переносные печки. Но мощностные показатели подобных устройств невелики. Использовать их для обогрева комнат, дачных домиков нецелесообразно.

Печь из большого газового баллона: смотрится интересно, выглядит опасно

Для строительства печи кроме баллона потребуются:

трубы из стали сечением 15, 7 и 10 см (первые две пойдут на организацию вертикального внутреннего канала, третья – на дымоход);профильное трубное изделие 15х15 см (из него мы сделаем загрузочный отсек и топливник);3-миллиметровый по толщине лист металла;плотное (100 и более кг/куб. м) волокно из базальта (оно будет выполнять функцию теплоизоляционного материала).

В интернете представлены различные чертежи для создания печки из баллона. Мы предлагаем руководствоваться этой схемой.

Алгоритм изготовления ракетной баллонной установки прост. Сначала стравливаем весь газ из емкости. Затем выворачиваем вентиль, наполняем резервуар водой (доверху) и обрезаем по шву верхнюю его часть. Вырезаем с двух боковых сторон газового баллона окошки, которые требуются для подключения дымохода и монтажа топливной камеры.

После этого вставляем профильное трубное изделие в емкость, соединяем ее с каналом (вертикальным). Последний выводим через дно резервуара. Далее выполняем все необходимые действия, ориентируясь на представленный чертеж, а также на видео, которое мы предлагаем домашним мастерам для ознакомления.

В конце работ привариваем обрезанную часть емкости на ее место, анализируем все полученные швы на проницаемость. В сделанную конструкцию нельзя допускать бесконтрольного попадания воздуха. Если швы надежные, подсоединяем к самодельной системе дымовую трубу. К днищу баллона-ракеты привариваем ножки. Устанавливаем печку на стальной лист с параметрами 1,5х1 м. Агрегат готов к применению!

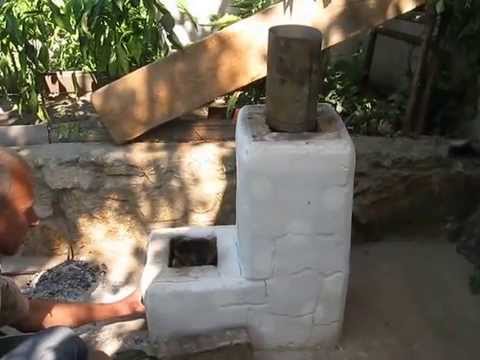

Как выложить топливник из кирпича

Такая модель требует использования только шамотного (глиняного) кирпича – керамический или силикатный сразу растрескается. Кладка ведется на глиняном растворе, пропорции состава указаны выше. Под основание печки роется котлован, грунт на дне трамбуется и заливается бетонным раствором. Размер фундамента – 1200х400х100 мм.

После затвердевания основания его защищают листом картона из базальта, затем начинают выкладывать топливник, вертикальный дымоход и загрузочную камеру. С фронта топливника крепится дверца для уборки золы. После высыхания глиняного раствора траншея засыпается, в вертикальный дымоход вставляется труба нужного диаметра. Полости между кирпичом и трубой следует забить утеплителем – базальтовой ватой, золой или другим невозгораемым материалом, например, асбестом.

Как выложить печь

Теперь на кладку ставится колпак Ø 600 мм – подойдет вырезанная крышка из металлической бочки. Перед монтажом в нем вырезается отверстие, в которое вставляется патрубок под дымоход. Надевая этот колпак, бочку следует перевернуть, и патрубок окажется там, где нужно. Затем выводится дымоход – или напрямую на улицу, или через обустройство лежака с горизонтальными дымоходными каналами. Лежак можно выкладывать обычным силикатным кирпичом, так как температура газов будет уже низкой.

Виды реактивных отопительных приборов. Выбор конструкции для самостоятельного изготовления

Народными умельцами разработано несколько конструкций ракетных печей, пригодных для мобильного или стационарного использования:

• переносные агрегаты из металлических труб, жестяных банок или вёдер;
• реактивные отопительные приборы из газового баллона;
• печи, построенные из шамотного кирпича и металлической ёмкости;
• отопительные теплогенераторы с лежанкой.

Наиболее сложными в изготовлении являются конструкции, постройка которых требует навыков каменщика. Тем не менее, при наличии детальных схем порядовых раскладок, с этой работой справится даже начинающий домашний мастер.

Переносная печь-ракета

Переносные ракетные печи изготавливаются промышленностью серийно

Походные варианты представлены простейшими конструкциями, в основе которых лежит всё та же согнутая или сваренная из отдельных отрезков труба. Усовершенствования коснулись лишь установки перегородки для обустройства зольника, в которой делается прорезь для подсоса воздуха. Нередко нижнюю часть загрузочной камеры снабжают колосниковой решёткой для подачи воздуха непосредственно в зону горения. Проём для закладки дров оснащают дверцей, которой впоследствии регулируют подачу воздуха.

Агрегат из газового баллона

Использование газового баллона является следующей ступенью в развитии реактивных отопительных приборов. Более сложная конструкция позволяет значительно увеличить тепловую мощность и экономичность печи. Всё, что потребуется для изготовления установки — бытовой газовый баллон или бочка из-под ГСМ, отрезки толстостенных стальных труб и металлический лист толщиной 3–5 мм.

Печь-ракету из газового баллона можно использовать для обогрева небольших хозяйственных помещений

Как работает подобная конструкция можно видеть на приведённой схеме. Дрова, загруженные в топливник, сгорают благодаря притоку воздуха через загрузочное окно. Дожигание горючих газов происходит в трубе, установленной внутри баллона за счёт подачи вторичного воздуха. Чтобы усилить эффект, внутреннюю камеру утепляют, благодаря чему удаётся поднять температуру внутри выше 1000 °С. Раскалённые газы по ходу движения ударяются в колпак и попадают во внешнюю камеру, стенки которой выступают в качестве теплообменника. Отдав свою энергию, продукты сгорания выводятся через дымовую трубу, врезанную в нижнюю часть с обратной стороны баллона.

Комбинированная ракетная печь из кирпича и металлической бочки

Использование шамотного кирпича для обустройства топливника и внутренних камер реактивного отопительного прибора переводит «ракету» в разряд стационарных конструкций. Высокая теплоёмкость используемых материалов позволяет накапливать тепло и отдавать его в течение нескольких часов, поэтому подобные агрегаты нередко устанавливают в жилых помещениях.

Устройство печи с огнеупорной футеровкой рабочей зоны

Реактивная печь с лежанкой

Как и другие твердотопливные печи, «ракета» имеет недостаток в том, что большая часть тепла уходит через дымоход. Несмотря на это, отдельные преимущества её конструкции позволяют с лёгкостью избавиться от этого минуса. Всё дело в том, что агрегат назвали реактивным неспроста, а из-за высокой скорости иссечения горящих газов. Вот эту его особенность как раз и можно обернуть во благо, значительно увеличив длину дымоотводящих каналов.

Схема реактивной печи с лежанкой

Эта идея нашла свою реализацию в массивных стационарных конструкциях с лежанкой в форме дивана или кровати. Её с успехом изготавливают из кирпича или бутового камня, декорируя пластичной массой из глины и опилок. Благодаря высокой теплоёмкости используемых материалов печь может удерживать тепло всю ночь, что в сочетании с высокой экономичностью делает отопительный агрегат весьма привлекательным для монтажа в жилых помещениях.

Выбирая конструкцию для изготовления в домашних условиях, надо учитывать особенности её эксплуатации. В качестве походного варианта выбирают мобильную установку — её будет достаточно, чтобы согреться, просушить одежду и приготовить обед. Для того чтобы время от времени обогревать небольшие технические помещения используют переносную конструкцию из газового баллона. Если же требуется отапливать небольшой загородный домик или дачу, то лучшего варианта, чем реактивный отопительный агрегат с лежанкой, попросту не существует.

Принцип работы

Обычный костер не обеспечивает рациональное использование топливных ресурсов. Значительная часть энергии бесполезно улетучивается в окружающее пространство. Отсутствует конвекционные процессы, накопители тепла. Невозможна точная регулировка процесса горения. Доступ кислорода ничем не ограничен.

С применением дымовой трубы и закрытой рабочей зоны отмеченные недостатки устраняются. Однако реактивная печь отличается более высокой эффективностью по сравнению с типовой «буржуйкой». Главное отличие – дымовая труба, размещенная внутри основной конструкции. Увеличение пути выхода газов сопровождается постепенным снижением температуры на разных участках (пример, значения приведены в C°):

• центральная шахта (райзер): 700-1100;
• промежуток между стенками: 250-380;
• участок под лежанкой: 30-90.

Улучшенная тяга в конструкции реактивной печи

На рисунках показаны особенности конструкции, которые обеспечивают достаточную тягу при увеличении длины пути удаления дыма. Другое преимущество – высокотемпературное разложение органики при ограниченном поступлении кислорода (пиролиз).

https://youtube.com/watch?v=XPvaERCJ9Xw

Виды самодельных печек на отработке

Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.

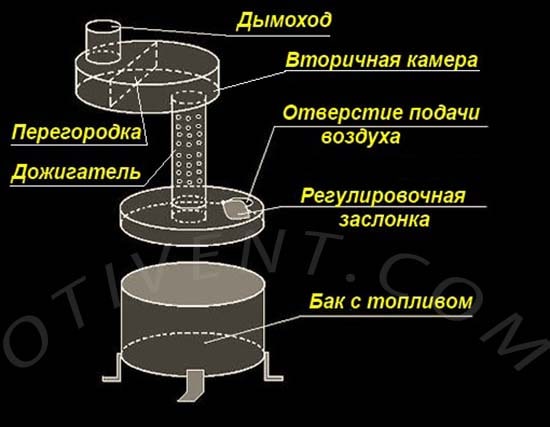

Устройство и недостатки буржуйки открытого типа

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.

Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:

Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.

Плюсы и минусы капельницы

Кардинальное отличие этой печи заключается в следующем:

Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.

Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки

Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:

Преимущества и недостатки

У ракетной печи есть ряд положительных качеств, благодаря которым она пользуется популярностью:

• Функциональность – прибор подходит для приготовления еды, обогрева водопровода и помещений.
• Простая конструкция и беспроблемная сборка. Элементарную печь можно сконструировать своими руками из подручных материалов.
• Хорошая теплопроводность при работе с древесными видами топлива (щепой, стружкой, дровами, корой, ветками).
• Полное выгорание топлива с выжиганием пиролизных газов. Это предупреждает выделение угарного газа и увеличивает КПД.
• Отсутствие потребности в формировании принудительной тяги в дымоходе. Повышенная саморегуляция работы устройства.
• Возможность дозаправки топлива без остановки процесса горения.

Мнение эксперта Бородин Василий Платонович Печник-каменьщик, специалист по каминам, печам и отопительным системам

Установить печь можно практически в любом помещении, благодаря небольшому весу она не требовательна к наличию крепкого фундамента.

Многофункциональный и простой в применении агрегат также имеет и некоторые недостатки:

• Невозможно автоматизировать процесс топки. Приборы нуждаются в периодической ручной закладке расходного материала.
• Печка не подходит для обогрева крупных помещений и бань.
• Есть высокий риск получения ожогов при случайном контакте с металлическим корпусом.
• Для закладки требуется использовать сухое топливо, избыток влаги в материале может вызвать обратную тягу.
• Непривлекательный внешний вид.

Самодельная конструкция

При отсутствии опыта можно выбрать упрощенную конструкцию из нескольких кирпичей, согнутой трубы. Если имеются навыки обращения со сварочным аппаратом, создают печь из квадратного профиля и листового металла.

Чертеж печи и размеры

Представленный вариант можно корректировать с учетом объема помещения, других личных требований и предпочтений. Разработчики рекомендуют устанавливать диаметр канала райзера в пределах от 65 до 105 мм. Соответствующим образом изменяют размеры обечайки.

Чертеж с пояснениями для сборки

Для аккумулирования тепловой энергии выбран саман. Этот материал не является жаростойким, поэтому температуру нужно снизить до безопасного уровня. Дополнительные рекомендации:

• барабан можно сделать из стандартного 50-литрового баллона;
• обеспечивают идеальную герметичность системы дымоудаления, чтобы предотвратить проникновение сажи в пористый саман;
• для удаления остатков механических примесей устанавливают второй зольник.

Пошаговая инструкция

Самодельная дровяная печь ракета

Реактивную печь на дровах своими руками можно создать по следующему алгоритму:

1. Для изготовления смеси основного теплоизолирующего слоя (5б) используют щебень из шамота марки ШЛ.
2. Рама опоры для печи собирается из деревянных лаг (100 х 100) с ячейками не более 600 мм, под лежаком расстояние можно увеличить.
3. Для обшивки применяют минеральный картон, шпунтованные доски.
4. Деревянные заготовки предварительно обрабатывают пропиткой с биоцидными добавками.
5. Площадку под основной частью конструкции закрывают металлическим листом.
6. После размещения конструкции на запланированном месте устанавливают опалубку, заливают саман.
7. Из подходящего по размеру газового баллона делают барабан.
8. Для создания надежных сварных соединений применяют электроды диаметром 2 мм, постоянный ток силой 60-70А.
9. Герметизирующий уплотнитель создают из асбестового шнура, фиксируют жаростойким клеем.
10. Из подготовленных стальных заготовок собирают райзер.
11. Устанавливают нижний слой изоляции, для опалубки применяют фанеру (20 мм) или доски.
12. Заполнение строительной смесью выполняют до уровня Б по чертежу. Для полного высыхания этой части при комнатной температуре нужно 1-2 дня.
13. Устанавливают топку, контролируя точность вертикального положения.
14. Часть поддувала будет выступать наружу, поэтому на завершающем этапе стенку выравнивают саманом.
15. После заполнения смесью до уровня Г рекомендуется ускорить сушку обычной лампочкой накаливания мощностью 60-75 Вт (размещают под райзером).
16. Устанавливают зольник, созданный из стального листа толщиной 0,8-1 мм.
17. Монтируют тубус барабана с формированием во внутренней части клиновидного наклона к выходу (смесью 5б).
18. Создают футеровку с послойным заполнением (5г), пробку делают из глины.
19. Продолжают сборку по схеме, устанавливают гофру, крышки барабана и зольника.
20. После завершения сушки (2-25 недели) удаляется опалубка, формируется поверхность, окрашиваются видимые металлические части.

Пояснения к составу строительных смесей (5):

• а – саман из глины и соломы, консистенция густого теста;
• б – глина средней жирности со щебнем из шамота;
• в – шамотный песок с глиной в пропорциях один к одному;
• г – речной песок без промывки с фиксированным размером гранул (2,5-3 мм);
• д – печная глина среднего уровня жирности.

Этапы стройки ракетных печей из кирпича

Подготовка к работе

Чтобы обустроить отопительные кирпичные конструкции ракетного типа, первое, что нужно сделать — внимательно изучить строительные чертежи и схемы, согласовать размеры поверхностей. Для работы не подходит обычный красный кирпич, закладывать такие печи лучше шамотным материалом, устойчивым к высоким температурам. На подготовительном этапе в полу вырывается котлован глубиной до 50 см. Это делается с целью исключить риск поднятия общего горизонтального уровня дымохода. В качестве колпака используют стальную бочку, которая предварительно покрывается огнеупорной краской, но после того, как фиксируется фланец для выведения дымохода. Необходимые материалы:

• кирпич красный, шамотный;
• дверца поддувальная и прочистная;
• плита варочная;
• дверца топочная;
• металлическая панель-полка для оформления задней части;
• лист асбеста;
• труба дымоходная;
• глина;
• песок;
• вода.

Укладка фундамента

После подготовительных мероприятий переходят к следующему этапу. Процесс закладки фундамента состоит из следующих моментов:

1. Формируется опалубка для основы конструкции.
2. Учитывая расчет места для топки, в грунт закладывают несколько кирпичей.
3. Дно основания покрывается стальной арматурой.
4. По периметру вокруг камеры для топки по одному уровню выстилают кирпичный ряд.
5. Вся поверхность заливается бетонной массой.

Строение печи

После того как основной раствор фундамента высыхает, приступают к кладке:

• Первый ярус закладки возводится вверх, предусмотрительно оставляется отверстие для топочной камеры.
• Второй этап подразумевает формирование нижнего печного канала.
• Третий шаг кирпичной порядовки включает перекрытие ряда таким образом, чтобы образовались отверстия для камеры топки и вертикального канала котла.
• На четвертом этапе происходит предварительная подготовка для формирования канала. Для этого понадобится бочка, в которую закладывается фланец для дальнейшего дымохода и котел на 150 литров. Желательно позаботиться об установке тройника, чтобы иметь возможность прочистить дымоход в будущем.
• Восходящая область выкладывается по методу «сапожка», при этом диаметр внутреннего сечения составляет 18 см.
• Пустое пространство между стенками заполняют перлитом, и на восходящий участок устанавливается обрезок водогрея.
• Глиняным раствором отделывается кожух, основа печи обкладывается несколькими мешками с песком.
• Начинается установка дымохода, в верхнюю часть восходящей трубы ставят бочку из металла.
• Можно сделать пробный запуск.

Выведение дымохода

Самоделка после закладки основания требует установки дымохода. Дымовая труба обкладывается несколькими мешками, наполненными песком, после чего засыпают внутрь керамзит. Используя шамотную глину, основанию дымохода придают нужную форму. Так как ракетная печь длительного горения требует для корректной работы достаточных объемов кислорода, следует организовать воздуховод с уличной части. На последнем этапе устанавливается барбекю в район горловины топочного места и закрывается крышкой. Все видимые швы аккуратно заделываются глиняным раствором.

Преимущества и недостатки

Эксплуатация ракетной печи имеет ряд положительных и отрицательных моментов:

Плюсы	Минусы
Дешевый вариант	Автоматика отсутствует
Интересный элемент интерьера	Частая загрузка дров
Возможность добавить теплую лежанку	Небезопасна для детей (металлический колпак вызывает ожоги при прикосновении)
Источник горячей воды	Ревущая система
Для топки подходят разные материалы	Потери тепла

Реактивное устройство с теплой лежанкой

Одна из вариаций подобных отопительных агрегатов – печь-ракета со спальным местом. В ее основе лежит все тот же принцип пиролиза. Отличие заключается в самой конструкции теплообменника. Длинные каналы аппарата сделаны из негорючих материалов и соединены между собой. Размещается эта конструкция под плоскостью лежанки.

Сам выступ является поверхностью из глины, камня или кирпича, внутри которой горячий воздух циркулирует по каналам теплообменника. Во время работы реактивной печи газ, полученный путем пиролиза, движется по трубам под лежанкой, отдает тепло и выводится через дымоход, расположенный на улице. Его высота достигает 3000-3500 мм.

Устройство печи с топкой располагается возле одного из краев лежанки. Часто здесь же присутствует варочная поверхность, с помощью которой самодельная ракетная печь может использоваться и для приготовления пищи.

Каменная или глиняная поверхность лежанки покрывается деревянным настилом или циновкой из бамбука или соломы. Это нужно для комфорта пользователя, ведь лежанка служит ночью спальным местом, а днем – сиденьем. Народы Азии ракетную печь традиционно использовали для приема пищи, оборудовав лежанку специальным низким столиком.

Важно отметить, что такой вид печного устройства довольно экономно расходует топливные ресурсы. Для нагревания агрегата вполне хватает охапки средних по толщине сухих веток

Благодаря тому, что печь-ракета из кирпича долго удерживает тепло, натопив один раз вечером, всю ночь можно наслаждаться созданным комфортом, не заботясь об очередной закладке горючего.

Примеры ракетной печи (фото идей)

• https://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/raketnaya-pech-svoimi-rukami-chertezhi.html
• https://otoplenie-expert.com/drovyanye-pechi/pech-raketa-svoimi-rukami-chertezhi.html
• https://greensector.ru/pechi-i-mangaly/chto-takoe-raketnaya-pech-varianty-konstrukcii-skhemy-i-princip-raboty.html
• https://aqua-rmnt.com/otoplenie/reaktivnaya-tyaga-na-strazhe-uyutnogo-tepla-pech-raketa-svoimi-rukami.html
• http://obustroen.ru/inghenernye-sistemy/otoplenie/kaminy-i-pechi/pech-raketa.html
• https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/otoplenie/raketnaya-pech

Конструкции ракетных печей

Начинать знакомство с любой конструкцией следует с самых простых ее вариантов. Поэтому мы приводим схему работы мобильной ракетной печки (рис.1). На нем хорошо видно, что топливник и камера сгорания объединены в одном отрезке стальной трубы, загнутой вверх.

Для укладки дров в нижней части трубы вваривается пластина, под которой находится отверстие для воздуха. Усилить теплоотдачу в зоне приготовления пищи помогает зола, играющая роль теплоизолятора. Ее засыпают в нижнюю часть внешнего кожуха.

Вторичная камера (кожух) может быть изготовлена из металлической бочки, ведра или старого газового баллона.

Кроме металла, простейшую печь-ракету можно соорудить из нескольких десятков кирпичей даже без использования раствора. Из них выкладывают топливник и вертикальную камеру. На ее стенки ставят посуду так, чтобы под дном оставался зазор для выхода дымовых газов (рис.2).

Обязательное условие хорошей работы такой конструкции – «теплая труба», как говорят печники. На практике это означает, что перед закладкой дров ракетную печь нужно прогреть в течение нескольких минут, сжигая в ней щепки и бумагу. После того, как труба прогрета, дрова сложены в топливник и подожжены, в печном канале возникает мощный восходящий поток горячих газов.

Закладка топлива в простых конструкциях ракетных печей горизонтальная. Это не очень удобно, поскольку вынуждает периодически задвигать дрова в топливник по мере их выгорания. Поэтому в стационарных системах применяют вертикальную закладку, а воздух подают снизу через специальное поддувало (рис.3).

Выгорая, дрова сами опускаются в печь, избавляя владельца от ручной подачи.

Основные размеры

Наглядное представление о конфигурации стационарной ракетной печи длительного горения дает чертеж №1.

Тот, кто хочет построить стационарную ракетную печь, не отвлекаясь на упрощенные модификации, должен знать ее основные размеры. Все габариты данной конструкции привязываются к диаметру (D) колпака (барабана), накрывающего вертикальную часть жаровой трубы (райзер). Второй размер, необходимый для расчетов — площадь поперечного сечения (S) колпака.

Исходя из двух указанных величин, рассчитывают остальные габариты печной конструкции:

1. Высота колпака H составляет от 1,5 до 2D.
2. Высота его глиняной обмазки – 2/3H.
3. Толщина обмазки – 1/3D.
4. Площадь сечения жаровой трубы – 5-6% от площади колпака (S).
5. Размер зазора между крышкой колпака и верхним обрезом жаровой трубы не должен быть меньше 7 см.
6. Длина горизонтального участка жаровой трубы должна быть равна высоте вертикального. Площади их поперечных сечений одинаковые.
7. Площадь поддувала должна составлять 50% от площади сечения жаровой трубы. Для обеспечения стабильного режима работы печи специалисты рекомендуют делать жаровой канал из прямоугольной металлической трубы с соотношением сторон 1:2. Ее укладывают плашмя.
8. Объем зольника на выходе из печи во внешний горизонтальный дымовой канал должен быть не менее 5% от объема колпака (барабана).
9. Внешний дымоход должен иметь площадь поперечного сечения от 1,5 до 2S.
10. Толщину утепляющей подушки из самана, которую делают под внешним дымоходом, выбирают в пределах от 50 до 70 мм.
11. Толщину саманной обмазки лежанки выбирают равной 0,25D (для барабана диаметром 600 мм) и 0,5D для колпака диаметром 300 мм.
12. Внешняя дымовая труба должна иметь высоту не менее 4 метров.
13. Длина газохода в лежанке зависит от диаметра колпака. Если он сделан из 200-литровой бочки (диаметр 60 см), то можно делать лежанку длиной до 6 метров. Если же колпак изготовлен из газового баллона (диаметр 30 см), то лежанка не должна быть длиннее 4 метров.

Строя стационарную ракетную печь, нужно уделить особое внимание качеству футеровки вертикального участка жаровой трубы (райзера). Для этого можно использовать огнеупорный кирпич марки ШЛ (шамот легкий) или мытый речной песок. Для защиты футеровки от дымовых газов ее выполняют в металлической оболочке, используя для этого старые ведра или лист оцинковки

Для защиты футеровки от дымовых газов ее выполняют в металлической оболочке, используя для этого старые ведра или лист оцинковки

Для защиты футеровки от дымовых газов ее выполняют в металлической оболочке, используя для этого старые ведра или лист оцинковки.

Засыпка из песка выполняется послойно. Каждый слой уплотняют и слегка обрызгивают водой. Сделав 5-6 слоев, им дают неделю для просушки. Термозащиту из шамота сделать проще, но пространство между внешней оболочкой и кирпичом также придется засыпать песком, чтобы не было пустых полостей (рис.4).

Рисунок №4 схемы футеровки жаровых каналов ракетных печей

После высыхания засыпки, верхний обрез футеровки обмазывают глиной и только после этого продолжают монтаж реактивной печи-ракеты.
