Пошаговая инструкция: монтаж септика

Инструкция по установке септика Танк своими руками

Перед тем как начать работы по монтажу системы септик танк, необходимо выбрать подходящее место для ее установки. При этом надо учитывать возможность подъезда автомобиля, который будет проводить очистку твердых отходов, образующихся в системе.

Дальнейшие работы необходимо проводить в такой последовательности:

• вырыть котлован для установки корпуса. Размер котлована должен быть таким, чтобы его стенки находились на расстоянии 25-30 см от стенок корпуса. Глубина котлована должна быть рассчитана с учетом размеров корпуса, наличия утеплителя и песчаной подушки. Обычно она равна 1, 8 – 2,0 м;
• вырыть траншеи для входящей и выходящей из корпуса соединительных труб;
• на дно котлована для выравнивания насыпать слой песка толщиной около 10 см;
• на песок установить корпус септика. К корпусу подсоединить проходящие по траншеям трубы. Для предотвращения засоров трубы необходимо устанавливать с наклоном;
• произвести обратную засыпку корпуса септика с трамбовкой слоев смеси. Для засыпки использовать цементно-песочную смесь с соотношением цемента и песка 1:5. Перед засыпкой для выравнивания внешнего и внутреннего давления в корпус залить воду;
• корпус накрыть утеплителем и произвести его окончательную засыпку;
• выходящую из грунта горловину люка корпуса септика закрыть крышкой;
• на расстоянии не менее 2 м от котлована для корпуса вырыть котлован для инфильтратора глубиной около 1,5 м;
• на дно котлована для инфильтратора насыпать слой гранитного щебня толщиной в 20-40 см;
• на слой щебня установить инфильтратор, подсоединить его с помощью трубы к корпусу септика, а на выходе инфильтратора установить вентиляционную трубу;
• на инфильтратор уложить утепление и произвести обратную засыпку котлована и траншей с трубами песком вперемежку с грунтом.

Схема монтажа септика Танк.

Видео об установке септика Танк.

И еще одно видео для монтажа септика Танк своими руками.

Как правильно крыть крышу профнастилом, вы узнаете, прочитав следующую нашу статью.

А здесь статья о том, как покрыть крышу рубероидом.

Устройство доочистки стоков в зависимости от грунта

Выходя из «Танка», стоки имеют уровень очистки до 80%, потому сброс их в почву без дополнительной очистки не допускается. Все тем же СНиП 2.04.03-85 нормируется минимальная степень очистки стоков на уровне 95%.

Схема установки септика Танк для разных случаев предусматривает установку различных систем доочистки стоков, например:

• фильтрационный колодец (колонна);
• инфильтратор;
• фильтрационное поле.

Исходя из дренирующих характеристик грунтов и линии прохождения УГВ может быть эффективен монтаж той или иной системы.

Средний либо низкий УГВ, впитывание грунтов — нормальное

Универсальный способ доочистки и отведения очищенной септиком воды в таких условиях — монтаж инфильтратора, представляющего собой емкость вытянутой прямоугольной формы, в днище которой устроено множество отверстий, сквозь которые относительно очищенная жидкость просачивается вниз.

Инфильтраторы (в большинстве случаев их требуется несколько) подлежат установке своими руками в отдельном котловане, вырытом на удалении в 1-1,5 м от очистной емкости. Устройство соединяется с септиком через его отводную трубу, уложенную с уклоном.

При нормальных дренирующих характеристиках грунтов монтаж инфильтратора осуществляется на щебеночную отсыпку толщиной от 40 см, при не дренирующих грунтах (суглинок, глина) толщина подушки назначается большей. Боковые стенки укрываются геотекстилем. Щебень играет роль фильтра — на нем оседают остатки загрязнителей, освобожденная от примесей вода уходит в почву. Инфильтратор, как и септик, подлежит теплоизоляции и засыпанию песком. На выходе из устройства монтируется стояк вентиляции.

Схема стандартного монтажа септика Танк с инфильтратором

Альтернативой сооружения инфильтратора можно назвать установку фильтрационного колода. Он обустраивается вблизи очистного устройства из 2-4 бетонных колец Ø1 м. В котловане отсыпается щебеночная подушка, на которую выполняется монтаж первого кольца. После герметизации стыков промежуток между кольцами и бортами котлована наполняется песком. Нижнее кольцо рекомендуется устанавливать с перфорированными стенками — через отверстия вода будет приниматься грунтом полностью очищенной.

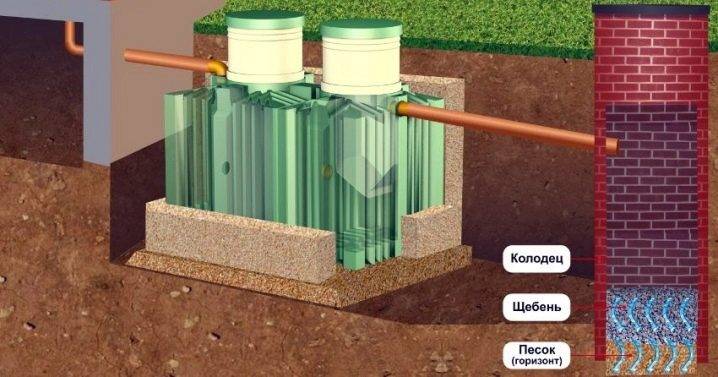

Схема монтажа с устройством фильтрационного колодца

Еще один вариант — устройство фильтрационного поля. На выбранной площадке плодородный слой земли заменяется слоями (толщиной не менее 30 см) песка и щебня. На эту подушку укладываются пластиковые трубы с дренажными отверстиями в стенках. Трубы обсыпаются щебнем, на который высаживается газонная трава либо разбивается клумба — сажать на этой площади деревья или устраивать огород нельзя.

Схема монтажа септика Танк с полем фильтрации

Нормальные грунты с периодическим повышением УГВ

Часто дома возводятся на участках, на которых наблюдается периодический подъем грунтовых вод: во времена паводков или обильных осадков. При этом грунт (супеси, пески) обладает нормальным впитыванием, но иногда уровень воды повышается настолько, что может установиться на глубине полуметра от поверхности земли.

В этом случае при установке септика Танк своими руками между септиком и доочистным сооружением требуется монтаж накопительного колодца, в котором прошедшая через септик вода может некоторое время, не контактируя с грунтовыми водами, отстаиваться.

Методы доочистки могут приниматься любыми.

Схема монтажа для нормальных грунтов с периодическим повышением УГВ

Высокий УГВ

В этом случае схема установки септика Танк также предусматривает наличие колодца-накопителя между емкостью и доочистными сооружениями, но с обязательной установкой на трубе обратного клапана, необходимого для предотвращения тока воды обратно в очистную емкость.

При возможном переполнении системы обязательна установка насоса для откачки стоков, отведение их — через фильтрационные установки.

При этом возможно применение только одного способа доочистки — устройство насыпных фильтрационных полей, в которых щебень отсыпается выше уровня грунта. Такие поля могут быть устроены также с использованием инфильтраторов.

Схема монтажа при стабильно высоком УГВ

Плохо впитывающие грунты

В таком случае выход может быть только один — сооружение фильтрующей площадки, через которую доочищенная вода буде отводиться в сточную канаву. Такой способ доочистки требует достаточно больших вложений средств и труда — необходим значительный объем щебня и система сбора воды после очистки.

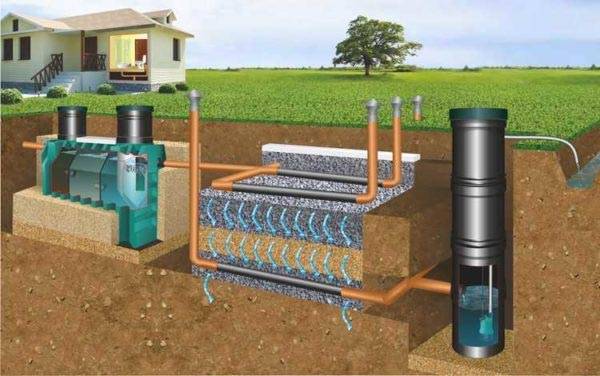

Схема установки для плохо впитывающих грунтов

Особенности монтажа

Несмотря на то, что монтаж очистных установок Танк не является чрезмерно сложным, рекомендуется доверить его проведение профессионалам. Даже небольшие ошибки, допущенные в процессе проведения работ, могут привести к ухудшению работы оборудования. Проходит монтаж так:

подготавливается котлован, правила подготовки зависят от типа грунта. В нормальных условиях требуется трамбовка дна и создание песчаной подушки высотой 30 см

Если геологические условия сложные, необходимо укладывать на дно железобетонную плиту;
устанавливая септик, важно поставить его точно по центру котлована и выровнять по уровню;
подключаются трубы: подводящая, ведущая из дома, и отводящая;

• производится заполнение котлована, эту операцию проводят при одновременном заполнении корпуса водой. Для засыпки запрещено использовать грунт, необходимо приготовить смесь песка с сухим цементом. Смесь засыпается вокруг септика и трамбуется через каждые 20-30 см. Нужно следить, чтобы уровень воды в корпусе был выше уровня засыпки на данный момент;
• сверху при необходимости укладывается утеплитель и производится засыпка грунтом;
• производится монтаж инфильтраторов.

Принцип действия установки

Очищение сточных вод в септике Танк происходит только механическим и биологическим путем, без применения каких-либо химикатов. Если сооружение включает три секции, то процесс соответственно разделен на три этапа.

Каждый из этапов происходит в своей рабочей зоне:

1. Первая секция является приемной. Через канализацию от дома в нее стекают все хозяйственно-бытовые стоки и отстаиваются. Здесь происходит брожение и механическая сепарация – послойное разделение разных по весу фракций жидкости. Тяжелые частицы опускаются на дно, легкие (жир, фекалии и т.п.) поднимаются к поверхности, а в середине остается осветленная вода.
2. Вторая секция. В  нее по переливу попадает жидкость из среднего слоя первичной емкости. Здесь она продолжает бродить под действием микроорганизмов и отстаиваться – движение происходит очень медленно, без внешних возмущений. Это способствует оседанию мелких включений, не успевших выпасть в осадок в предыдущем отстойнике.
3. Третья секция – биофильтр. В его нижней части осуществляется центробежная сепарация и очищение от остатков тяжелых примесей. К верхней части фильтра подходит жидкость, загрязнение которой носит лишь биологический характер. При прохождении через биозагрузку, где концентрируются колонии бактерий, происходит очищение от органики.

Осевший на дно твердый осадок, образованный в результате фильтрации, сепарации и работы бактерий, подлежит периодическому извлечению через рукав ассенизаторской машины.

Чтобы осевшие на дно твердые компоненты переработанных стоков не прессовались и не уплотнялись, минимум раз в год необходимо проводить их откачку через рукав, подсоединенный к машине ассенизаторов

Колонии бактерий, которые живут и размножаются в пространстве биологической загрузки, используют растворенную в воде органику в пищу. Поэтому переработка происходит естественным образом. В процессе образуются безобидные углекислый газ, некоторое количество летучих углеводородов и вода.

Для отвода газов устраивают вентиляцию, которая является обязательным элементом системы очистки. В ином случае выделяющиеся в процессе брожения и биоразложения летучие элементы будут накапливаться в емкости и стравливаться через канализационную магистраль в домашнее пространство. Здание наполнит неприятный запах.

Септики Танк – это герметичные емкости, биологическая обработка стоков в которых производится анаэробными бактериями, без доступа кислорода. Эти микроорганизмы менее эффективны, нежели аэробные (используются в энергозависимых системах).

Поэтому степень очищения воды от органики при выходе из септика достигает 75-80%. Сливать такую жидкость в грунт запрещено санитарными нормами.

Эффективность септика зависит от свободной площади биозагрузки и размера популяции микроорганизмов. Скорость движения жидкости в системе также влияет на степень очищения – чем она выше, тем менее чистая вода выходит из резервуара (+)

Для доочищения стоков после септика Танк обязательно используют устройство грунтовой дофильтрации. Это сооружения, в которых вода из септика проходит через слой щебня или гравия. Все оставшиеся загрязнения оседают в фильтрующей насыпи.

В состав очистного сооружения на основе септика Танк включают один или более инфильтраторов, производящих доочистку стоков и сброс очищенной массы в грунт, поля фильтрации, сточные канавы

Такими устройствами являются:

• инфильтраторы – промышленно изготовленные резервуары без дна (напоминают перевернутую ванну);
• фильтрационные поля – система дренажных труб;
• фильтрующий колодец – поглотительный резервуар без дна с дренажным слоем.

Вид сооружения и схему монтажа канализационной системы выбирают в зависимости от вида грунта на участке и уровня грунтовых вод. По такому вопросу лучше всего проконсультироваться со специалистом.

При правильной установке септик Танк работает эффективно как в сухую погоду, так и во время весеннего паводка и обильных дождей. Ему не страшно морозное пучение и сезонные сдвиги грунта.

Наиболее простая и быстро обустраиваемая схема. Подходит для грунтов, характеризующихся нормальным поглощением воды – песчаных, гравийных, галечниковых

Общая характеристика и типовая схема

Устройство септика Танк в общем виде независимо от модификации можно представить следующим образом.

Корпус изготавливается из пластика способом литья с толщиной стенок до 15 мм, благодаря чему поверхность монолитна и герметична. Для увеличения прочности конструкции и улучшения сопротивления деформациям от сдвига грунтов корпус усилен ребрами жесткости — в этих местах толщина стенок «Танков» достигает 17 мм.

В корпусе установлены входные и выходные патрубки, соединяющие участки канализационной системы. Через входной патрубок в емкость поступают канализационные стоки, через выходной — жидкость уходит в фильтрационное поле либо в инфильтратор для последующей доочистки.

Также необходимым конструктивным элементом «Танков» является горловина, основное функциональное предназначение которой — откачка образовавшегося донного ила ассенизаторской техникой. Во время нормального рабочего режима, для защиты от попадания мусора и осадков, горловина закрыта люком.

В зависимости от модификации внутри корпус разделяется на две или три очистные камеры, применена модульно-блочная конструкция регулирования производительности установки. Посредством мембран, перегородок, фильтров и биогранул осуществляется 2-х или 3-х ступенчатая очистка поступающих стоков: механическая, химическая и биологическая.

В перегородках устроены переливы: при наполнении одного отсека до определенной высоты вода перетекает в другой отсек для последующей очистки. Для отлавливания взвешенных в жидкости частиц в перегородках установлены фильтры.

Септики для дачи и дома серии «Танк» обязательно комплектуются аэрирующей трубой для биофильтра и вентиляционной трубой, предназначенной для отвода скопившихся газов. Вентиляционная труба оснащена клапаном, открывающимся при создании внутри емкости избыточного давления

Общая для каждой из моделей септика Танк схема представлена на рисунке.

Общая схема устройства септиков Танк

Септик «ТАНК» — правила монтажа и установки

Для нормального проживания в загородном доме важным вопросом является организация нормального водоснабжения, но не менее актуальна утилизация канализационных стоков. Наиболее популярным очистным сооружением в загородном строительстве стал септик, в котором стоки очищаются несколькими способами.

Септик Танк прекрасно подходит для устройства загородной канализации, поскольку может применяться в любом климате и при любых видах почв.

Принципиальное устройство септика Танк

Септик Танк представляет собой литую емкость из полипропилена, оснащенную для усиления конструкции ребрами жесткости. Толщина стенки ровных участков –

10 мм, на ребрах жесткости– 17 мм.

Септик состоит из трех камер, соединенных внутренними переливами, и мощной экофильтровальной системы.

Септик Танк имеет блочно-модульную конструкцию, что позволяет набрать требуемый объем устройства соединением подходящих модулей. Установка полностью энергонезависима.

Очистка сточных вод в септике осуществляется в несколько этапов:

Устройство септика Танк

• в первой камере стоки проходят первичную очистку, в результате которой тяжелые частицы оседают на дно, а жировые и органические всплывают вверх;
• условно чистая вода с помощью переливного устройства поступает во вторую камеру, в которой происходит разложение отходов под воздействием бактерий;
• после прохождения биофильтра степень очистки воды достигает 75%;
• окончательно стоки очищаются в инфильтраторе.

В продаже имеются различные модели септика Танк, решающим критерием при выборе модификации септика является предполагаемый расход воды:

• Если расход воды небольшой – до 0,6м3– подходит септик Танк 1, который имеет компактные размеры 1х1х1,2 м3, его вес составляет всего 75 кг.
• Для дома, где постоянно проживает 3-4 человека, необходимо приобрести модель Танк 2 для планируемого расхода воды, не превышающего 0,8 м3. Такая установка весит 130 кг.
• Танк 2,5 используют в случае суточного расхода воды около 1м3. Такой септик может эффективно обеспечить комфортное проживание семьи из 4-5 человек. Вес конструкции – 140 кг.
• Для обработки стоков более 1,2 м3 требуется модель Танк 3 весом 150 кг. Она может обслужить 5-6 жильцов.
• Для семьи из 7-9 человек предназначен септик Танк 4, который способен переработать до 1,8 м3 стоков в сутки. Вес модели – 225 кг.

Любая модель септика нуждается в дополнительном приобретении инфильтратора.

Инфильтратор

Установка септика Танк: основные этапы и особенности монтажа

После доставки септика на место установки конструкцию необходимо внимательно осмотреть для исключения наличия повреждений.

При проведении земельных работ нужно учитывать, что размеры котлована должны превышать габаритные параметры установки на 250-300 мм с каждой боковой стороны.

Дно котлована засыпается песчаной подушкой толщиной 300 мм. В случае высокого положения грунтовых вод поверх песка укладывают бетонную плиту или отливают ее по месту.

Если вы проводите монтаж септика Танк своими руками, то следует знать, что при высоком расположении грунтовых вод емкость необходимо прикрепить к плите стропами или капроновыми ремнями, чтобы при весеннем паводке конструкция не всплыла.

Котлован засыпают смесью, которая состоит из пяти частей песка крупной фракции и сухого цемента. Засыпка осуществляется слоями, с утрамбовкой уложенного слоя. Одновременно с засыпкой осуществляется наполнение септика водой. Уровень воды в емкости должен минимум на 200 мм превышать уровень засыпки для предотвращения деформации или разрыва корпуса.

Установка септика Танк

Использовать строительную технику для засыпки и трамбовки не следует, чтобы избежать случайного повреждения емкости. Вокруг септика в радиусе 3 метров не рекомендуется сажать деревья, чтобы их корни не повредили установку. Над септиком не должен проезжать транспорт. Если выполнить это условие невозможно, то сверху установки должна быть уложена железобетонная плита толщиной не менее 250 мм.

Правила установки инфильтратора

Если вы установили септик Танк – монтаж инфильтратора будет следующим этапом устройства автономной канализационной системы. Эта установка предназначается для почвенной доочистки стоков.

На расстоянии около полутора метров от септика выкапывается яма прямоугольной формы. На дно ямы укладывают геотекстиль.

У выхода инфильтратора устанавливается вентиляционный стояк. Конструкция утепляется изолом, затем засыпается песком.

Установка инфильтратора

Количество инфильтраторов определяется моделью септика и видом грунта.

Вода, прошедшая все стадии очистки, может использоваться для орошения полей.

Как выбрать септик для дачи

Для того, чтобы получить эти блага на долгие годы, нужно один раз выбрать септик под ваш участок. И подойти к выбору с ответственностью.

При выборе возьмите за основу следующие критерии:

• Периодичность пользования. Будете жить постоянно или наездами;
• Количество человек. Маленькие дети тоже считаются;
• Нагрузка в сутки. Объем стоков за 24 часа в литрах;
• Параметры участка. Качество, характер и особенности грунта, перепад высоты и тд.;
• Грунтовые воды. Глубина залегания;
• Сброс очищенной воды. Место, куда будет отводится техническая вода и есть ли нужда в ее повторном использовании.

Из технических характеристик септика глубокой очистки в первую очередь смотрите на:

• Производительность, м³/в сутки;
• Количество пользователей в тех.паспорте, на которое рассчитана станция;
• Объем залпового сброса, л.

Залповый сброс — это объем сточных вод, который поступает в приемную камеру станции одновременно с разных узлов в течение 2-х часов.

Объем залпового сброса, с которым справляется септик, считается основным критерием. Если не обратить на это внимания, можно нажить проблем с эксплуатацией.

Также обратите внимание на то, что вода на выходе должна соответствовать нормативам СанПиНа 2.1.5.980-00 «Гигиенические требования к охране поверхностных вод». Нарушение нормативов приводит к штрафу за загрязнение окружающей среды

Установка септика на даче под ключ

Установка септика — ключевой этап. От него зависит, будете ли вы наслаждаться комфортным проживанием или устранять проблему за проблемой, вплоть до демонтажа и замены станции. При установке станции септика следует учесть:

• глубину магистрали;
• модификацию оборудования;
• тип грунта;
• удаленность будущей станции от точки водоснабжения;
• удаленность будущей станции от дороги и парковки;
• перепады высот участка;
• вывод воды из станции;
• прочие особенности.

Человеку без подготовки сложно найти решение и смонтировать септик самостоятельно так, чтобы обеспечить отлаженную работу. Поэтому часто возникают ошибки, на устранение которых нужны время и деньги.

Чтобы этого избежать, пригласите на участок инженера. Это возможность получить полный анализ объекта и определить «подводные камни», которые всплывают в процессе монтажа. Кроме того, профессиональные работы подкрепляются гарантией и если что-то пойдет не так, вы сможете устранить ошибку без доп. вложений.

Компания «Konig» несет гарантийные обязательства, если все этапы работ выполняются нашими сотрудниками. Выездной инженер подберет технически правильное решение, определит модель станции, которая будет работать в ваших условиях. Монтажная бригада с опытом грамотно установит автономную канализацию и проведет пусконаладочные работы.

В результате получите правильно работающий септик и право на гарантийное обслуживание.

Особенности эксплуатации

Для бесперебойной работы необходимо соблюдать инструкцию производителя. Компрессор станции применяется для нагнетания воздуха. Для других газов его не используют, размещают только на поверхности жидкости. Септик «Биотанк» – энергозависимая установка.

В грунт такую воду сбрасывать нельзя. Это актуально для установки с принудительным водоотведением. Самотечное отведение стоков более универсально. При эксплуатации септика нельзя сбрасывать в локальную канализацию тряпки, пакеты из полиэтилена, а также другой мусор (это станция не переработает). При использовании надежных и качественных материалов гарантия на корпус септика составляет 50 лет.

Монтаж септика Танк

Простая конструкция и отсутствие сложных деталей позволяют производить монтаж септика Танк своими руками, экономя свои денежные средства.

Септик должен устанавливаться на расстоянии в 3-5 метра от забора соседнего участка, 3 м – от ближайших деревьев. Оптимальное расположение люка устройства – не далее 4-5 м от дороги или подъезда для более удобного обслуживания агрегата. Поэтому, первое, о чем стоит подумать перед тем, как установить своими руками септик Танк — схема установки и его размещения на участке.

Монтаж септика Танк начинается с разметки площадки. Размер котлована под будущую конструкцию задается с учетом размеров септика плюс 25-30 см с боковых сторон и 30-35 см от дна.

Последующие манипуляции:

• Устройство котлована по заданным размерам.
• Выравнивание и трамбовка дна котлована.
• Выкапывание траншеи для канализационной трубы, соединяющей дом с септиком. Глубина залегания: 0,5 – 1 м, с уклоном в 1-2 см на каждый погонный метр трубы.
• Засыпание слоя песка в 30 см на дно котлована, его трамбовка и выравнивание. Если в вашем регионе уровень грунтовых вод достаточно высокий, возможно устройство на дне бетонной стяжки.

Установка септика Танк своими руками в котлован происходит так:

• Септик помещается в центральной части котлована в горизонтальном положении, чтобы расстояние от его стенок до боковых поверхностей ямы составляло 25-30 см.
• Производится монтаж канализационных труб. Для этого дно траншеи покрывается песком, слоем в 20 см.
• В емкости устройства просверливается отверстие, в которое вводится труба на 20-30 см. Соединение бака и трубы запаивается при помощи паяльника и полипропиленового шнура.
• Производится послойная засыпка котлована и утрамбовка через каждые 30 см. Оптимальный вариант смеси: 85 % песка + 15 % цемента. Перед каждым слоем засыпки в септик порционно наливается вода, чтобы выровнять давление и избежать деформации.
