Как проходят испытания
Право на тестирование конструкций имеют уполномоченные организации, обладающие необходимой лицензией. Проверка изделия осуществляется за 1 день в условиях 100 %-й видимости и при силе ветра не более 11 м/с.
При проверке оценивают следующие параметры:
Лестницы являются непременной частью оснащения пожарной машины. Их задача – обеспечить свободный доступ к любому помещению и этажу в том случае, если обычные пути перекрыты огнем или дымом.
Чтобы убедиться, что конструкция пригодна к эксплуатации, проводят специальные тесты. Протокол испытания пожарных лестниц фиксирует пригодность или непригодность изделия.
7. Результаты испытаний:
8. Выводы по результатам испытаний:
2. Характеристики испытываемого объекта:
ПРОТОКОЛ № 02 Проведения профилактических испытаний
6. Расчет величины нагрузки на лестницу:
5. Результаты визуального осмотра:
1. Наименование испытываемого объекта: Эксплуатирующая организация: ООО «_____________» Наименование и адрес расположения объекта: Здание АБК, расположенное по адресу: Испытываемые конструкции: Маршевая пожарная лестница эвакуационного выхода со второго этажа
В акт испытания лестниц и кровельного ограждения также вносят сведения об организации-исполнители и измерительном оборудовании с номером аттестата, сроком его действия. Протокол подписывают эксперты комиссии с указанием ФИО и должности. Образец документа размещен ниже, также его можно запросить у организации-исполнителя.

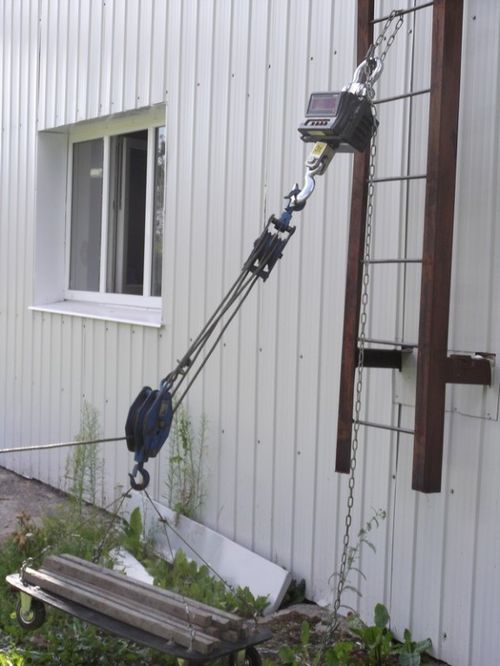

Эксперты описывают проводимые испытания с указанием величины нагрузки, точек приложения. Результаты заносят в таблицу. По результатам испытаний формируются выводы о соответствии или несоответствии тестируемых конструкций установленным нормам.
sСогласно нормам пожарной безопасности, наружные стационарные лестницы, которые используются для тушения возгораний и эвакуации людей, необходимо регулярно проверять на прочность и целостность. Это же требование распространяется на ограждения крыш домов. Обязательные проверки конструкций осуществляются раз в пять лет. Они также могут быть проведены досрочно в случае неисправного состояния, капитального ремонта, пожара или по инициативе собственника здания.
Внешний осмотр
Периодически проводят внешний осмотр пожарной лестницы. Осматривают сварочные швы. Они должны быть зачищены, без острых выступов, каверн, следов окалины. Не должно быть разрывов и трещин в местах соединения.
Обращают внимание на защитное покрытие – краску или оцинковку. Основное требование состоит в отсутствии следов коррозии, крупных включений
Покрытие должно быть однотонным, без резкого изменения цвета.
Размеры ступеней, площадки, ограждения и других элементов, а также конструкции в целом измерят при помощи рулетки. Можно использовать штангенциркуль, линейку или более современные лазерные приборы. Значения могут отклоняться от нормативных всего на несколько миллиметров.
Проверяют место размещения и монтаж. Они должны соответствовать плану строения и не расходиться с требованиями пожарной безопасности.
Акт визуального осмотра наружных пожарных лестниц образец —
Стеллажи всех видов
- Характеристики обследуемой пожарной лестницы:
| Характеристика | Значение |
| Длина лестницы, погонных метров | 4 |
| Материал изготовления несущих конструкций | металл |
| Материал изготовления и покрытия ступеней, площадок | металл |
| Наличие ограждения лестницы | имеется |
| Наличие защитного покрытия | имеется |
- Результаты обследования (проводится путем визуального осмотра):
| Соответствие требованиям к размещению | Соответствует |
| Соответствие основных размеров лестницы | Соответствует |
| Наличие ограждения (маршевые, вертикальные лестницы высотой более 6 м) | Имеется |
| Целостность конструкций и их креплений | Дефекты отсутствуют |
| Качество сварных швов | Дефекты отсутствуют |
| Качество защитного покрытия | В норме |
Похожее
- Глубина степеней – от 25 см;
- Высота огораживающей конструкции – от 120 см;
- Ширина ограждений – от 0,9 до 2,4 см.
Справочник адвоката
С полным контролем и инструментальными проверками – не реже одного раза в течение пяти лет.
С визуальным контролем – не реже одного раза в течение года.
Обратите внимание! Нормативы допускают осуществление контроля как в летний, так и в зимний период. Связано это с тем, что эвакуационные пути должны быть работоспособны в любое время года
Следует помнить, что подобный контроль осуществляется только для стационарных лестничных пожарных конструкций. К примеру, акт испытания лестниц — стремянок и переносных лестниц составляется по другой схеме, и не имеет отношения к регулировке пожарной безопасности здания.
- Гипермаркет «Карусель», г. Москва;
- Здание ФГУП «Почта России», г. Москва;
- Детский Сад № 1 «Солнышко», г. Долгопрудный;
- Детский сад № 7, г. Наро-Фоминск;
- Комплекс зданий на Кузнецком мосту, г. Москва
- ТЦ «МАГНИТ», г. Павловский Посад;
- Комплексы объектов жизнеобеспечения Южно-Тамбейского ГКМ, п. Сабетта, ЯНАО.
- ПС «ЛЕТОВО» 110 кВ № 687, г. Москва
Протокол и акт испытаний пожарных лестниц и ограждений крыш
После проведения обследований и испытаний оформляется следующая документация:
а) в результате ежегодного обследования — акт произвольной формы, в котором отражаются результаты визуального обследования целостности конструкций лестниц и ограждений;
б) по итогам периодических испытаний, а также испытаний при приемке объекта в эксплуатацию — протокол испытаний (в соответствии с ) с заключением о соответствии лестницы или ограждения требованиям ГОСТ Р 53254-2009.
в) информация о проведении испытаний вносится в журнал эксплуатации систем противопожарной защиты.
На всех лестницах и ограждениях кровли, подвергнутых испытаниям, должны быть закреплены таблички (бирки) с указанием информации о результатах испытаний.
И пожалуйста, не забудьте ознакомиться с результатами испытаний, зафиксированными в протоколах. Зачастую в них указываются дефекты, которые необходимо устранить. Будьте уверены, инспектор пожарного надзора обязательно проверит факт их устранения.
Общество с ограниченной ответственностью «СПБ Комплект» основано в 2007 году. Наша специализация — это комплексные услуги в области пожарной безопасности.Сайт компании: https://spbkomplekt.ru/
← ПредыдущаяСледующая →
Возврат к списку
В разделе:
Читай также
Больше популярных статей
Проверка качества состояния огнезащитной обработки деревянных конструкций: периодичность и сроки, порядок проведения контроля
В соответствии с требованиями нормативно-правовых актов и нормативных документов в области пожарной безопасности деревянные строительные конструкции зданий нуждаются в обработке (пропитке) специальными огнезащитными составами, обеспечивающими требуемую группу огнезащитной эффективности.
читать полностью
Кто и на основании каких документов должен обслуживать автоматическую пожарную сигнализацию?
Автоматическая пожарная сигнализация (далее — АПС), как и любая другая система обеспечения безопасности, нуждается в постоянном поддержании ее в исправном состоянии. Для этих целей и существует техническое обслуживание. Разберем основные нормативные документы, регламентирующие обязательность проведения технического обслуживания установок АПС.
читать полностью
Устройство для самозакрывания дверей: требования пожарной безопасности к наличию и правила их эксплуатации на объектах защиты
Требования к наличию и эксплуатации устройств (механизмов) для самозакрывания дверей (далее — устройство) широко распространены в нормативно-правовых актах и документах в области пожарной безопасности. К сожалению, далеко не все собственники зданий знают о них, потому и не уделяют должного внимания вопросам содержания устройств для самозакрывания дверей, которые достаточно часто выходят из строя.
читать полностью
S-4 (А001)5471
Как проходят испытания
- стойкость к динамической нагрузке согласно нормативам для конструкции – стремянка, автолестница, стеклопластиковая;
- стойкость и прочность ограждений;
- уровень слоя защиты.
Результаты проверки эксплуатационных характеристик заносятся в акт. Заполненный документ передается организации-заказчику.

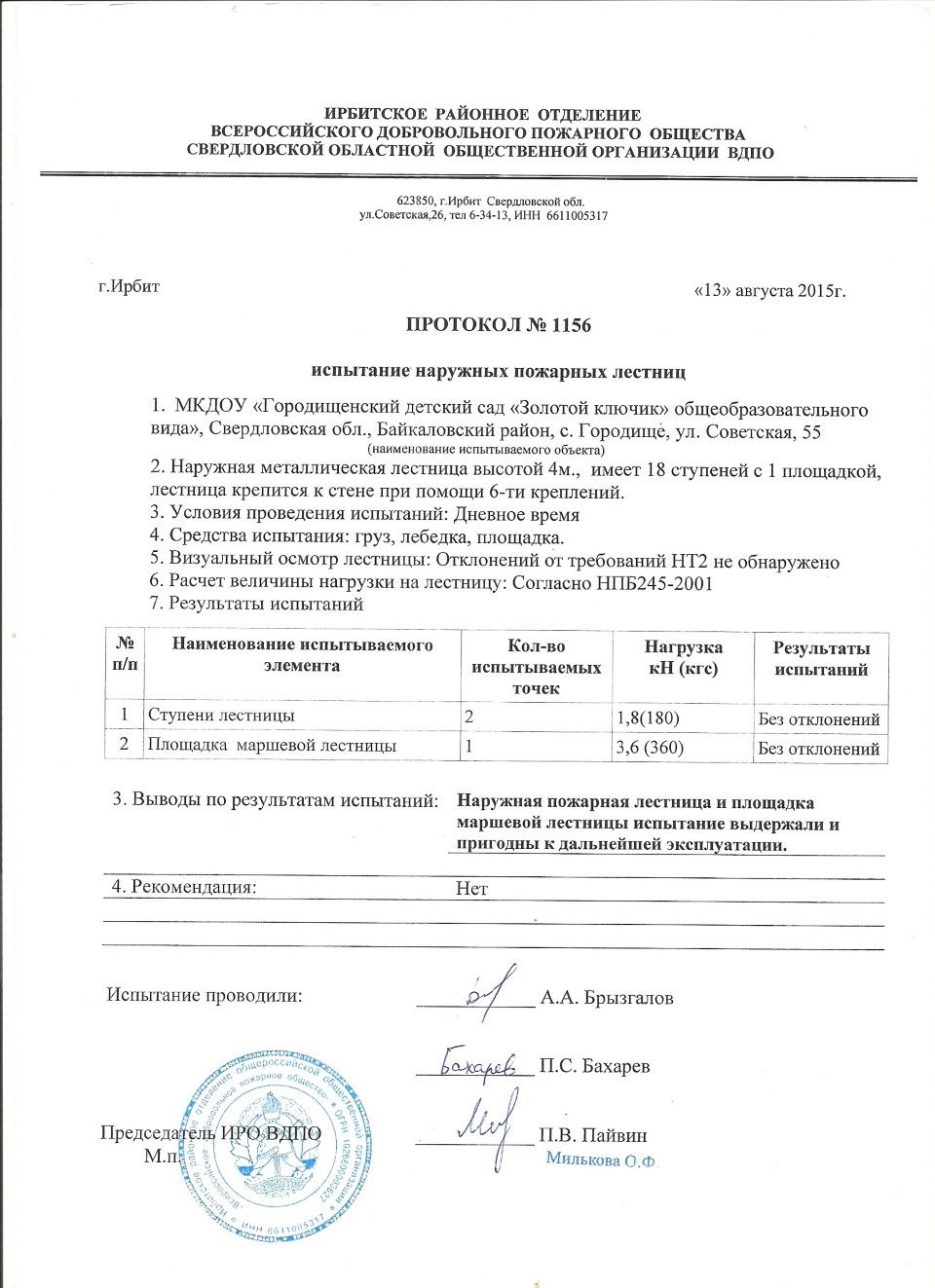

Образец протокола испытания пожарных лестниц
Документ включает в себя:
наименование образца – стремянка, стеклопластиковая конструкция, стационарное сооружение и прочее;
- характеристики: длину, число ступеней, количество заделок к стене, наличие ограждений и тип заполнения и так далее;
- описываются условия проведения мероприятия – видимость, скорость ветра;

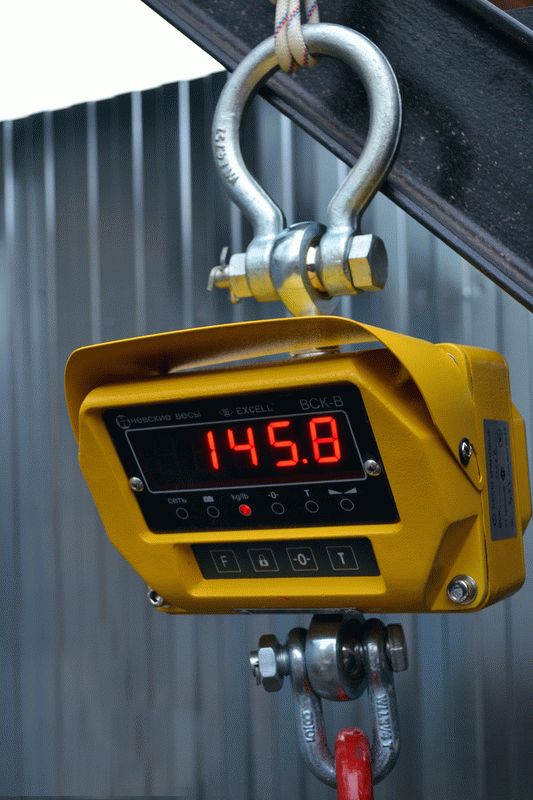

- средства исследования;
- величина нагрузки – определяется в зависимости от типа объекта. Так, для стремянки нагрузка на изгиб составляет не менее 1000 H для тетивы и не менее 1200 H для ступени;
- в таблицу заносят результаты испытаний с указанием количества проверочных точек, прикладываемой нагрузки и результата;
- в выводах при заполнении указывается оценка состояния объекта. Пример заполненного документа можно найти в интернете.
В акте указываются имена должностных лиц, проводивших проверку. На фото приведен заполненный образец протокола испытаний лестниц.
Определенная методика проведения подобных испытаний:
- Проверки наружных пожарных лестниц должны выполняться только в светлое время суток, в соответствии со всей необходимой техникой безопасности. Место вокруг лестницы должно быть огорожено, и должны висеть предупреждающие таблички о проведении испытаний.
- Испытания выполняются статистической нагрузкой на каждую пятую ступень лестницы нагрузкой в 180 кгс, причем нагрузка прикладывается в течение нескольких минут. Также подвергается аналогичной нагрузке тетива лестницы.
- Если лестница маршевая с площадками, то в этом случае проверяются также марши и площадки, с приложением к ним статистической нагрузки. Нагрузка на марш производится снизу строго посередине, а на площадке проверяется с помощью распределительной нагрузки.

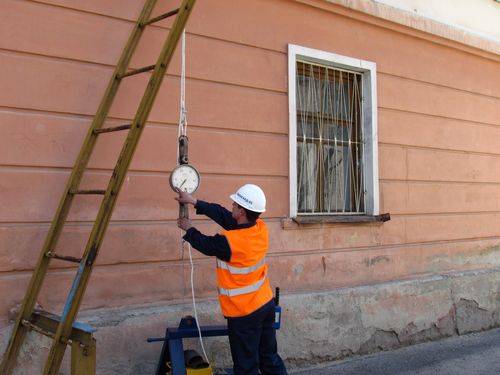

- Выполняется проверка также ограждений лестницы путем прикладывания к ним нагрузки в 54 кгс через каждые 1,5 м по всей высоте лестницы.
Виды пожарных лестниц
Здесь две позиции, обозначенные местом расположения:
- наружные,
- внутренние.
С первыми понятно, они изготавливаются из металлического профиля с обязательной установкой оградительных конструкций в виде перил. Такие пожарные лестницы крепятся к внешней плоскости стены по закладным деталям. И основное к ним требование – высокая несущая способность, соответствующая весу не одного десятка людей, которые будут по ним эвакуироваться.
Вторые – это конструкции из негорючих материалов. При этом пожарная лестница внутренняя по требованиям СНиП ППБ категорически не должна изготавливаться из древесины.

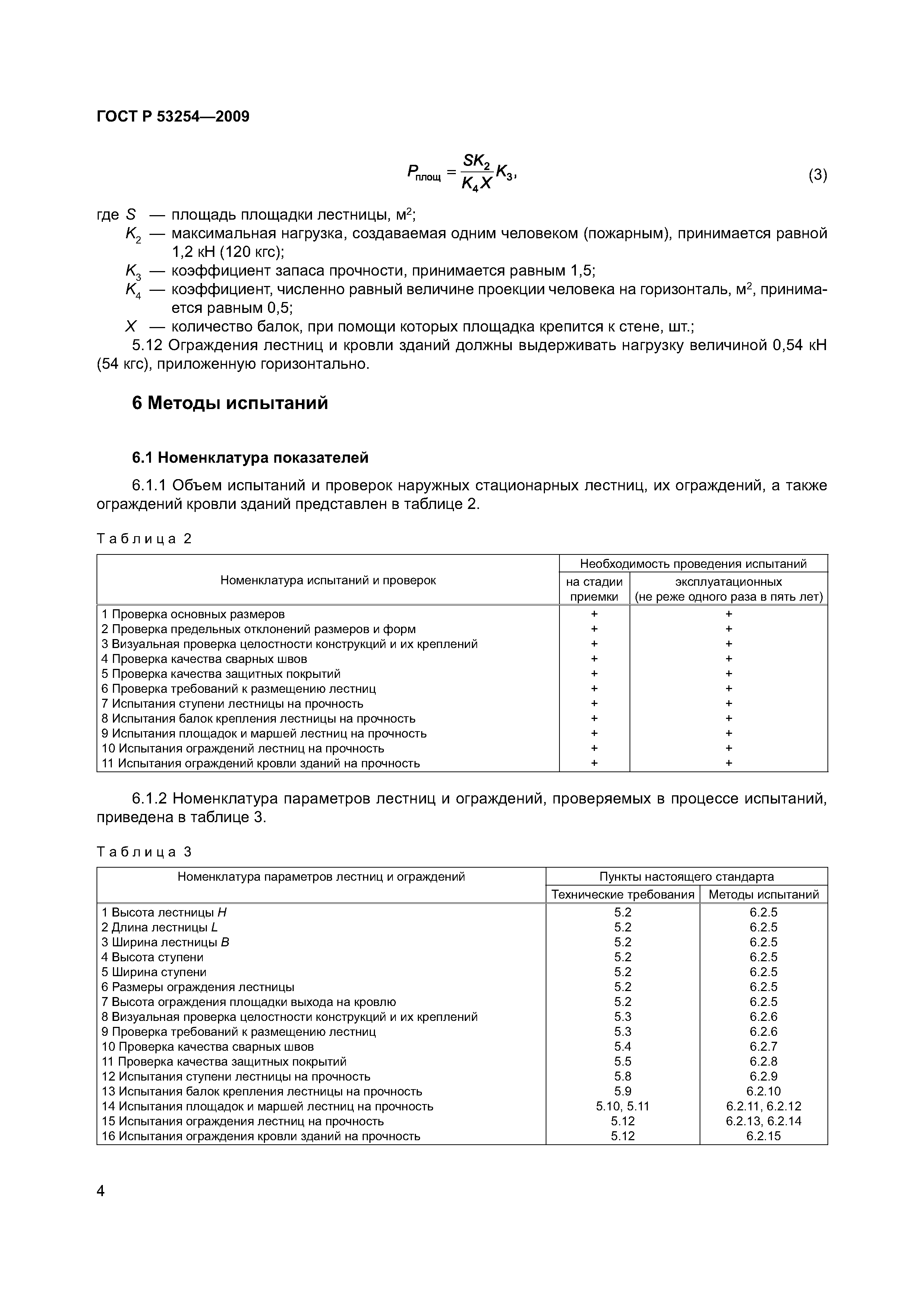

6.1 Номенклатура показателей
6.1.1 Объем испытаний и проверок наружных стационарных лестниц, их ограждений, а также ограждений кровли зданий представлен в таблице 2.
Таблица 2
Номенклатура испытаний и проверок | Необходимость проведения испытаний | |
на стадии | эксплуатационных | |
1 Проверка основных размеров | + | + |
2 Проверка предельных отклонений размеров и форм | + | + |
3 Визуальная проверка целостности конструкций и их креплений | + | + |
4 Проверка качества сварных швов | + | + |
5 Проверка качества защитных покрытий | + | + |
6 Проверка требований к размещению лестниц | + | + |
7 Испытания ступени лестницы на прочность | + | + |
+ | + | |
9 Испытания площадок и маршей лестниц на прочность | + | + |
10 Испытания ограждений лестниц на прочность | + | + |
11 Испытания ограждений кровли зданий на прочность | + | + |
6.1.2 Номенклатура параметров лестниц и ограждений, проверяемых в процессе испытаний, приведена в таблице 3.
Таблица 3
Номенклатура параметров лестниц и ограждений | Пункты настоящего стандарта | |
Технические требования | Методы испытаний | |
1 Высота лестницы Н | ||
2 Длина лестницы L | ||
3 Ширина лестницы В | ||
4 Высота ступени | ||
5 Ширина ступени | ||
6 Размеры ограждения лестницы | ||
7 Высота ограждения площадки выхода на кровлю | ||
8 Визуальная проверка целостности конструкций и их креплений | ||
9 Проверка требований к размещению лестниц | ||
10 Проверка качества сварных швов | ||
11 Проверка качества защитных покрытий | ||
12 Испытания ступени лестницы на прочность | ||
13 Испытания балок крепления лестницы на прочность | ||
14 Испытания площадок и маршей лестниц на прочность | , | , |
15 Испытания ограждения лестниц на прочность | , | |
16 Испытания ограждения кровли зданий на прочность |
6.1.3 Рабочие нагрузки, которые должны выдерживать несущие элементы лестниц и ограждений кровли, указаны в таблице 4.
Таблица 4
Наименование несущего элемента | Рабочая нагрузка, кН (кгс) |
Ступеньки вертикальных и маршевых лестниц | 1,8 (180) |
6.1.4 Наружные пожарные лестницы и ограждения кровли подлежат испытаниям при приемке объекта в эксплуатацию и не реже одного раза в пять лет должны подвергаться периодическим испытаниям. Наружные пожарные лестницы и ограждения кровли зданий и сооружений должны содержаться в исправном состоянии и не менее одного раза в год необходимо проводить обследование целостности конструкции с составлением акта по результатам проверки. В случае обнаружения нарушений целостности конструкции производится их восстановление (ремонт) с последующим проведением испытаний на прочность.
Испытания и ежегодное обследование должны проводить организации, имеющие обученный персонал, аттестованное испытательное оборудование и измерительный инструмент с результатами его поверок.
6.1.5 Результаты испытаний конструкций лестниц и ограждений кровли, установленных на зданиях и сооружениях, считаются удовлетворительными, если они соответствуют требованиям настоящего документа.
6.1.6 При получении неудовлетворительных результатов по любому из показателей повторные испытания или проверки проводятся только после устранения неисправностей.
Образец акта испытания
По завершении испытательных мероприятий следует составить акт проверки. Он выступает свидетельством соответствия пожарных лестниц существующим требованиям ГОСТа. Обязательными для заполнения считаются следующие пункты:
- ссылка на договор, в соответствии с которым осуществлялась проверка;
- наименование и адрес объекта, прошедшего испытания;
- точная характеристика пожарной лестницы с указанием типа, высоты, ширины, количества ступеней и т. д.;
- обозначение точного времени проведения мероприятий с указанием времени суток;
- перечисление всего оборудования и проводимых действий;
- указание на то, проводился ли визуальный осмотр по завершении всех процедур;
- анализ полученных результатов;
- вывод.
В нижней части документа указывается дата проверки, ставится подпись ответственного лица. На бланк акта испытания наносится печать предоставившей свои услуги организации. На лестницу крепится ярлычок с указанием инвентаризационного номера, датой проведения обследования, сроком следующей проверки.
Все об испытаниях пожарных лестниц
Пожарная лестница – элемент, который в настоящий момент присутствует в каждом многоэтажном доме. Согласно государственному стандарту Российской Федерации надлежит использовать внешние лестничные конструкции на аварийных и эвакуационных выходах. Это оборудование устанавливается снаружи сооружений и зданий для того, чтобы использоваться при чрезвычайных ситуациях для спасения и эвакуации человек, находящихся в здании, а также для подъема на кровлю и крыши самих спасателей и оборудования для тушения возгораний. Для того чтобы произвести своевременные действия по эвакуации, необходимо обеспечить надежность и безопасность всей конструкции
Вот почему своевременное испытание пожарных лестниц – это так важно

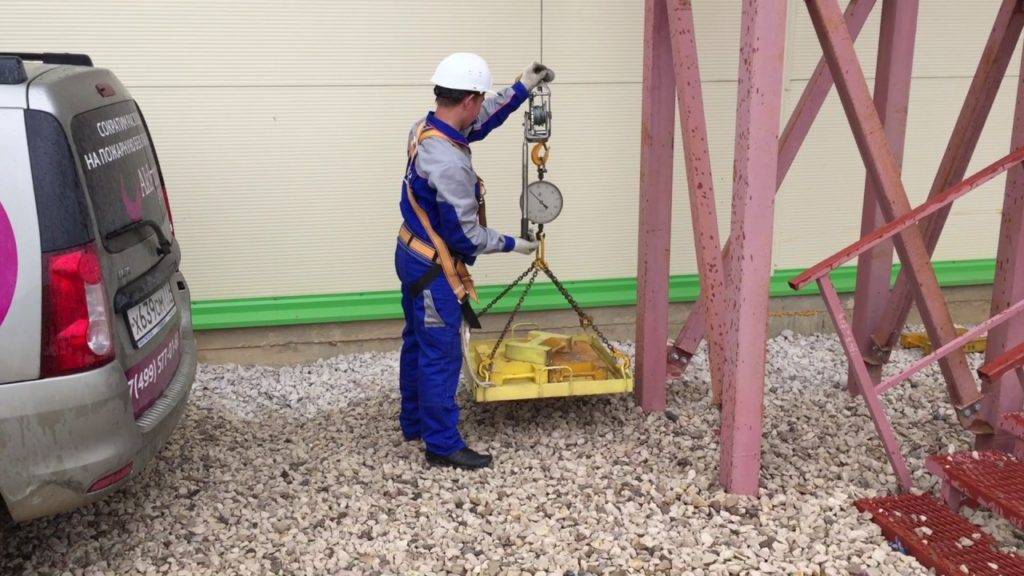

Так испытывают эвакуационные лестницы
Зачем необходима проверка лестниц для пожарной безопасности?
Для того чтобы ручные эвакуационные сооружения всегда находились в исправном состоянии, а также соответствовали требованиям стандартов ГОСТ и ОКПД, требуется регулярное и своевременное испытание пожарных лестниц. По результатам проверки становится возможно определить не только соответствие ГОСТ и ОКПД, но и необходимость дополнительной деятельности, которая касается данного стационарного оборудования.
Так, например, можно быстро и своевременно выявить, необходим ли ремонт наружных пожарных лестниц, и оперативно ликвидировать все неисправности. Помните, что соответствие требованиям ГОСТ и ОКПД просто необходимо для тщательного обеспечения безопасности сотрудников и жильцов здания.
Проверка заключается в осмотре и в составлении протокола или актов, в которых и прописываются результаты прохождения проверки. Протокол заполняется по образцу, предусмотренному стандарту ГОСТ
Важно обратить внимание, что данными конструкциями пользуются не только в чрезвычайных случаях, но и для выполнения технических задач – вот почему нужно соблюдать правила прохождения проверки по ГОСТу, а также периодичность проверок
Классификация пожарных лестниц
Наружные ручные эвакуационные лестничные конструкции надлежит разделять на:
- вертикальные прямые;
- маршевые лестничные конструкции – согласно требованиям ГОСТ уклон данного сооружения не должен быть выше 6:1.
При выборе вертикальных сооружений ступени должны быть размещены от основания сооружения или здания до кровли, в маршевых пролетах же используется несколько маршей, которые разбиваются на одинаковом расстоянии площадками. Вертикальные элементы надлежит использовать, если высота здания не превышает двадцати метров, а маршевые – когда высота подъема больше двадцати метров
Важно учесть, что наличие лестничной конструкции необходимо для любого сооружения, высота которого больше десяти метров
При проверке и испытании наружных пожарных лестниц изучается не только соответствие сооружения требованиям ГОСТ, но и количество пожарных выходов. Должен обязательно присутствовать как минимум один выход, их количество увеличивается с увеличением размеров здания. В случае если здание оснащено чердачным покрытием, пожарный выход должен присутствовать через каждые сто метров. Если используется любое другое покрытие, количество рекомендованных эвакуационных выходов снижается до одного на тысячу квадратных метров.
Проведение проверки и составление протокола
Испытание пожарных лестниц должно проводиться с периодичностью один раз в пять лет. Однако нельзя забывать о том, что каждый год должна быть проведена проверка сооружения на целостность.
Испытания можно доверить только организации, которая уполномочена на эту процедуру – у нее должно быть разрешение на проведение подобных видов работ, а также данный тип деятельности должен быть прописан у организации в уставной документации.
Помимо этого, компания должна иметь в штате нескольких экспертов с высшим образованием, а также соответствующие технические средства и стенды для выполнения испытаний.
Испытание проводится по фиксированной стоимости, в зависимости от типа конструкции и объема работ цена может варьироваться. После того, как проверочные работы будут проведены, специалистами компании подготавливается специализированный протокол, в котором прописывается информация о проведении работ, а также об их результатах. В обязательном порядке диагностируются узлы соединений и их прочность, а также антикоррозийные покрытия и целостность поверхностей. Изучается также такой параметр, как надежность ступеней. Согласно государственным стандартам, во избежание травмоопасности сооружения, каждая из них должна выдерживать груз в сто восемьдесят килограмм.
Технические требования
5.1. Конструкции вертикальных лестниц, лестничных маршей, площадок, ограждений к ним и ограждений кровли (в дальнейшем — конструкции) должны изготавливаться в соответствии с требованиями настоящего стандарта, ГОСТ 23118, ГОСТ 23120, ГОСТ 25772 и по рабочим чертежам, утвержденным в установленном порядке.
5.2. Основные размеры конструкций должны соответствовать требованиям технической документации на их изготовление.
5.3. Размещение и монтаж конструкций должны производиться в соответствии с требованиями ГОСТ 23118, и .
5.4. Сварные швы конструкций должны соответствовать ГОСТ 5264 и . Заводские и монтажные стыки элементов конструкций не должны иметь острых выступов, кромок и заусенцев. На поверхности конструкций не должно быть окалины и ржавчины.
5.5. Конструкции, должны быть огрунтованы и окрашены в соответствии с требованиями ГОСТ 9.032 и . Класс покрытия не ниже пятого.
5.6. Элементы конструкций должны быть надежно присоединены друг к другу, а конструкции в целом надежно прикреплены к стене и кровле здания. Наличие трещин в заделке балок в стене и разрывы металла не допускаются.
5.7. Конструкции должны обеспечивать прочность и жесткость при приложении испытательных нагрузок.
5.8. Ступень лестницыдолжна выдерживать испытательную нагрузку весом 1,8 кН (180 кгс), приложенную к ее середине и направленную вертикально вниз.

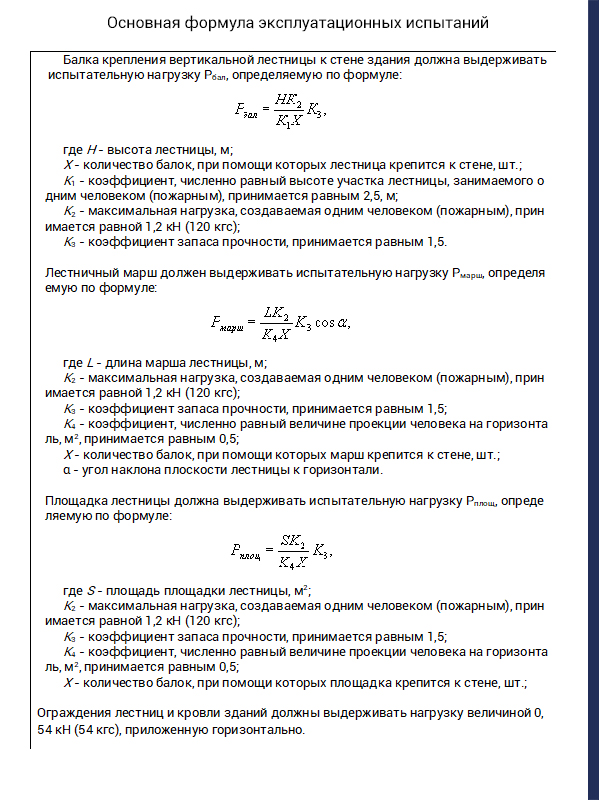

5.9. Балка крепления вертикальной лестницы к стене здания должна выдерживать испытательную нагрузку Рбал, определяемую по формуле:
(1)
где H — высота лестницы, м;
X — количество балок, при помощи которых лестница крепится к стене, шт.;
K1 — коэффициент, численно равный высоте участка лестницы, занимаемого одним человеком (пожарным), принимается равным 2,5, м;
K2 — максимальная нагрузка, создаваемая одним человеком (пожарным), принимается равной 1,2 кН (120 кгс);
K3 — коэффициент запаса прочности, принимается равным 1,5.
5.10. Лестничный марш должен выдерживать испытательную нагрузку Рмарш, определяемую по формуле:
(2)
где L — длина марша лестницы, м;
K2 — максимальная нагрузка, создаваемая одним человеком (пожарным), принимается равной 1,2 кН (120 кгс);
K3 — коэффициент запаса прочности, принимается равным 1,5;
K4 — коэффициент, численно равный величине проекции человека на горизонталь, м2, принимается равным 0,5;
X — количество балок, при помощи которых марш крепится к стене, шт.;
a — угол наклона плоскости лестницы к горизонтали.
5.11. Площадка лестницы должна выдерживать испытательную нагрузку Pплощ, определяемую по формуле:
(3)
где S — площадь площадки лестницы, м2;
K2 — максимальная нагрузка, создаваемая одним человеком (пожарным), принимается равной 1,2 кН (120 кгс);
K3 — коэффициент запаса прочности, принимается равным 1,5;
K4 — коэффициент, численно равный величине проекции человека на горизонталь, м2, принимается равным 0,5;
X — количество балок, при помощи которых площадка крепится к стене, шт.;
5.12. Ограждения лестниц и кровли зданий должны выдерживать нагрузку величиной 0,54 кН (54 кгс), приложенную горизонтально.
Возможные неисправности
При выявлении малейших поломок пользоваться оборудованием запрещено. Тем не менее, в работе нередко возникают трудности:
- Установка не складывается или не раскладывается. Причина поломки – заедание каната на стыке блоков. Чтобы решить проблему, необходимо достать канат и правильно уложить его в обойму, а также настроить расстояние между обоймой и блоком.
- Перекос и сопротивление при складывании и раскладывании ВЛ. Возникает из-за несоблюдения расстояния между упорами передних стоек или задними упорами и стойкой. В этом случае необходимо отрегулировать зазоры.
- Не работает фиксатор. Причина – поломка стопора. В этом случае меняют крюки и пружины.
Как заполняется акт испытаний пожарных лестниц?
Испытания регламентированы государственным стандартом и подтверждаются протоколом испытания пожарных лестниц и ограждения кровли. Проверку проводит специальная организация, обладающая экспертами и необходимым оборудованием для тестирования.
По ходу проведения исследований в документе фиксируется:
Образец протокола (акта) испытаний пожарных лестниц и ограждений кровли(37 Kb)
Персонал, проводящий работы по монтажу, испытанию пожарных наружных стационарных лестниц и ограждений кровли должен руководствоваться национальным стандартом Российской Федерации ГОСТ Р 53254-2009 «Техника пожарная. Лестницы пожарные наружные стационарные. Ограждения кровли. Общие технические требования. Методы испытаний», в котором предусмотрены технические требования к конструкциям лестниц и ограждений, их размещению и монтажу, а также к методам испытаний и фиксированию их результатов.
Выполнение комплекса организационно-технических мероприятий по обеспечению пожарной безопасности на объекте защиты обеспечивают реализацией ряда различных организационных и технических мероприятий, в том числе:
Каждый объект защиты, которым может быть как отдельное здание, сооружение или помещение, так и территория либо иное имущество, должен иметь систему обеспечения пожарной безопасности.
Таким образом, отвечая на поставленный вопрос, допустимо утверждать, что документы по пожарной безопасности в организации обеспечивают выполнение предъявляемых законодательством требований и способствуют достижению целей по предотвращению пожара, обеспечению безопасности людей и защиты имущества при пожаре.
Соответственно, организацией подготовки документов по пожарной безопасности на подведомственном объекте должен заниматься его руководитель и (или) лицо, назначенное в установленном порядке ответственным за обеспечение его пожарной безопасности, в рамках предоставленных полномочий.
В первую очередь необходимо подписать договор на проведение испытательных мероприятий. Только после этого специалисты могут приступить к работе. Для полноценного обследования пожарной лестницы они должны использовать сертифицированное оборудование, позволяющее произвести необходимые процедуры и расчеты качественно, предоставив по окончании заключение с достоверной информацией.
Техническое обслуживание считается основополагающим для обеспечения полноценной эксплуатации на момент возникновения чрезвычайной ситуации. Направлено на постоянное содержание путей эвакуации в рабочем состоянии. Проводится в два этапа:
После завершения мероприятий по проверке рабочего состояния конструкции составляется протокол испытаний наружных пожарных лестниц. Существует типовой вариант, который должен быть положен в основу заключения экспертов. Обязательно следует осветить определенный перечень информации.
