Виды и типы гофротрубы
Гофру для кабеля различают по следующим параметрам:
- Диаметру.
- Толщине стенок.
- Используемым материалам.
- Цвету.
- Устойчивости к нагрузкам.
Гибкость гофры и её устойчивость зависит от толщины стенок и материала, из которого она изготовлена. От используемых материалов зависит то, в каких условиях она может использоваться.
Классификация по материалу и его основные характеристики:
- ПВХ – это наиболее распространенный вариант. Не горючая и относительно дешевая гофра для проводки. При воздействии УФ-излучения разрушается, что вносит ограничения по уличному применению.
Полиэтилен и полипропилен (ППР). Различают гофрированную трубу из полиэтилена низкого (ПНД) и высокого (ПВД) давления. Эксплуатируются в температурном диапазоне от -40 до +45 градусов Цельсия. Устойчивы к УФ-лучам, кислотам, маслам и растворителям. Различают по цветам: черные и двухслойные красные – полиэтилен, а синие – полипропилен.
- Металлическая гофра. Ее еще называют металлорукавом. Она обеспечивают хорошую защиту кабеля от механических повреждений. Устойчива к активным веществам и маслам.
Интересно! Маркировка металлорукавов расшифровывается так: РЗ-Ц, РЗ-ЦХ, РЗ-ЦА – из оцинкованной стали; РЗ-СЛ и РЗ-СЛ-Х – из стальной луженой ленты; РЗ-ЦП – с ПВХ изоляцией, для герметизации.
По количеству слоёв различают:
- Однослойные. ПВХ рукава чаще всего состоят именно из одного слоя, при этом его толщина может быть разной.
- Двухслойные. Пример – труба ПНД с двойной стенкой.
По устойчивости к нагрузкам:
- Легкие (до 320 Н/ 5 см2) – стенки тонкие и гибкие. Их укладывают на подвесных потолках и в гипсокартоновых конструкциях.
- Средние (до до 750 Н/ 5 см2) – укладываются в штробу.
- Тяжелые (выдерживают до 1250 Н/ 5 см2) – самые жесткие, укладывают в бетонных стяжках.
- Сверхтяжелые армированные (до 4000 Н/ 5 см2 и выше). Прокладываются под землей или подвешиваются на опорах при наружной прокладке.
Ещё один фактор – это разновидности гофры по цвету. Нормативно это не закреплено, но обычно серые и белые гофры из ПВХ, красные, черные и синие из полиэтилена. Бывают и цветные модели, это зависит от того, какой краситель добавляется в массу на производстве. Можно использовать определённые цвета для каждого типа линий:
- Белый – освещение и интернет.
- Серая или черная – розетки, цепи общего назначения.
- Зелёный – информационные кабели и телефония.
- Красная – для наружного применения.
На практике такое разделение встречается не часто.
Толщина стенки гофры лежит в пределах 5-15 мм. Внешний диаметр для ПВХ-гофры лежит в пределах 16-50 мм. Ниже приведена подробная таблица, в которой указан размерный ряд гофры для кабеля.
| Наружный диаметр | Внутренний диаметр |
| 16 | 10.7 |
| 20 | 14.1 |
| 25 | 18.3 |
| 32 | 24.5 |
| 40 | 31.5 |
| 50 | 39.6 |

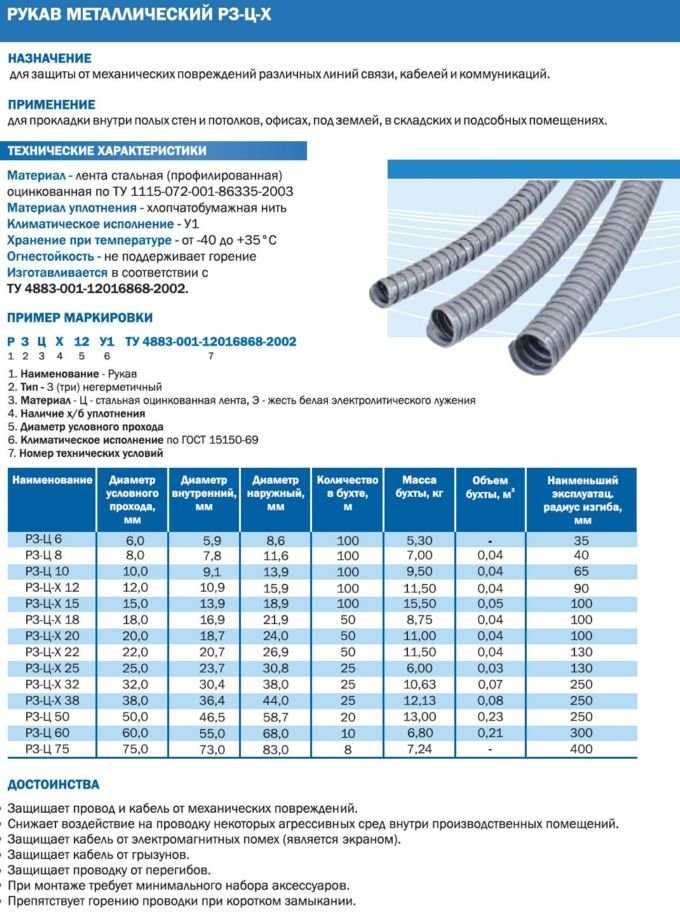

Размерный ряд металлорукавов:
| Наружный диаметр | Внутренний диаметр |
| 9.8 | 5.1 |
| 11.0 | 7.7 |
| 13.5 | 9.7 |
| 15.6 | 11.7 |
| 19.0 | 14.7 |
| 22.0 | 18.0 |
| 38.0 | 31.5 |
| 45.0 | 37.5 |
| 58.0 | 49.5 |
| 71.5 | 62.5 |
| 87.5 | 78.0 |
Также различают варианты с зондом и без. Зонд часто называют протяжкой для провода. Это тонкая стальная проволока, к которой привязываются провода и с её помощью проводка затягивается в рукав. Это особенно удобно при использовании проводников с гибкими многопроволочными жилами.
Технические характеристики
При выборе конкретной модели гофры для кабеля руководствуются основными техническими характеристиками изделия, к которым относятся:
- Материал, из которого изготовлена гофра;
- Степень пыле- влагоустойчивости;
- Допустимый диапазон температур;
- Устойчивость к горению;
- Сопротивление электрическому току;
- Геометрические параметры;
- Механическая прочность.
Диаметр и толщина стенки
Габаритные размеры гофры позволяют определить ее совместимость с определенными видами кабеля и возможность размещения. Так, при установке внутри стен или необходимости проложить в просверленном отверстии, вы должны убедиться, что трубке хватит места, и вы не пережмете ее конструктивными элементами. В случае заливки в пол, необходимо знать высоту самой гофры, чтобы учитывать высоту заливки стяжки. Для этого используется наружный диаметр трубы, который можно узнать в ее паспортных данных.
Рис. 5. Соответствие диаметра гофры высоте заливки
У каждого кабеля также есть технические данные, к примеру, тот же ВВГ 3х6 будет иметь наружный диаметр 11,9 мм. Поэтому гофра для такого кабеля должна свободно вмещать его внутри. Из ряда 10.7; 14.1; 18.3; 24.5; 31.5; 39.6 наиболее подходящим вариантом будет 14,1 мм.

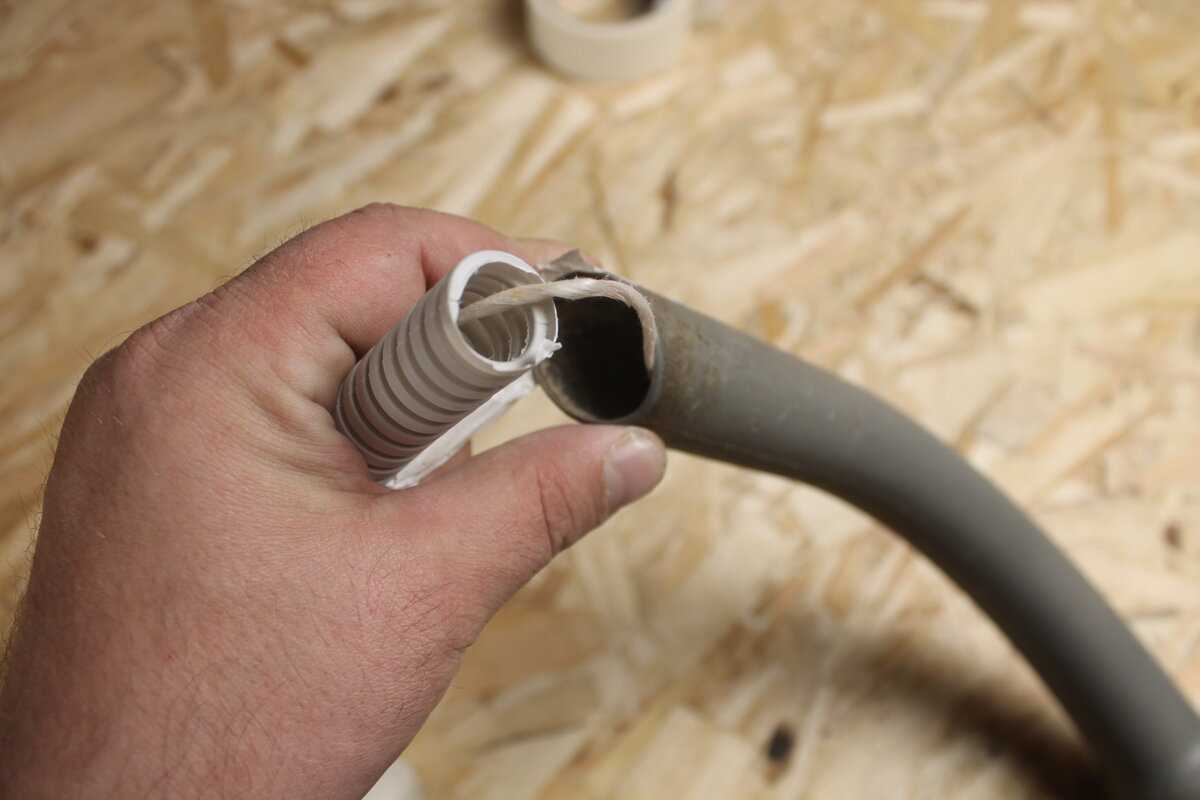

Толщина стенки позволяет определить устойчивость к механическим воздействиям. Чем толще стенка, тем большую нагрузку способна выдерживать гофра.

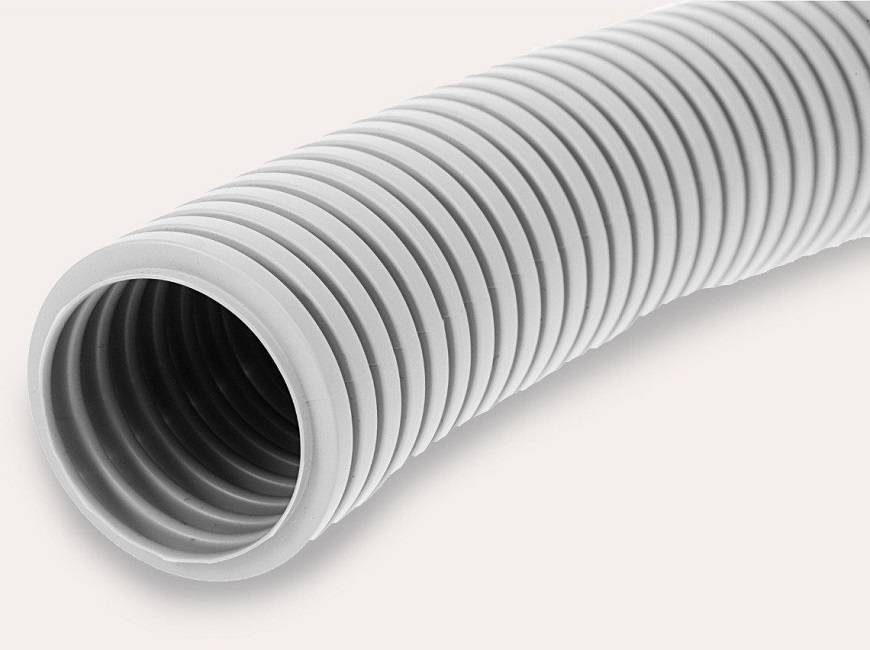

Материал и цветовое исполнение
Рис. 6. Разделение гофры по цвету Современный рынок предлагает огромный выбор гофр для кабеля с различной цветовой палитрой. Но, сразу отметим, что никаких жестких требований относительно цвета нет. Поэтому все производители могут выпускать модели одного и того же цвета с абсолютно разными характеристиками. Как правило, труба белого и серого цвета выполняется из ПВХ, а красный, синий, черный являются атрибутами полиэтилена и полипропилена, полиамидные бывают черного и серого цвета.
Как видите, один и тот же цвет может принадлежать разным материалам, что также вносит некоторую сумятицу в отношении их свойств. Но если вы будете ориентироваться по внешним признакам гофры для кабеля, то далее рассмотрим наиболее часто встречающиеся варианты.
- Белые – подходят для слаботочных цепей;
- Серые — для размещения кабеля электропроводки;
- Черные или коричневые также хорошо подходят для распределительной цепи и подключения бытовых приборов;
- Зеленые – предназначены для прокладки линий связи;
- Красные – для монтажа силовых цепей на открытом воздухе;
- Синие — хорошо подходят для заливки в бетонные конструкции.
Данное распределение является рекомендательным, поэтому основной упор при выборе делается на технические параметры гофры для кабеля.
Прочностные характеристики
В зависимости от механической прочности существуют несколько видов гофры для кабеля. Так, в соответствии с п.6.1 ГОСТ Р МЭК 61386.1-2014 параметры прочности разделяются на сопротивление к удару, сжатию, сопротивление к изгибу, растяжению и способность переносить подвесную нагрузку.
Для каждой из категорий разработана своя градация прочности, поэтому рассмотрим пример для ударной устойчивости:
- Очень легкая – минимальная величина сопротивления удару;
- Легкая – слабая механическая устойчивость, но отличная гибкость;
- Средняя – хорошо подходят для размещения в стенах;
- Тяжелая – обладает большой толщиной стенок и плохой гибкостью, но является отличным вариантом для заливки в бетон;
- Очень тяжелая – максимально прочный вариант, который может использоваться для прокладки в грунте или местах других механических воздействий.
Необходимость применения гофры металлической для кабеля и цена проекта
При прокладывании инженерных сетей необходимо обеспечить их защиту от внешнего воздействия и обезопасить человека от случайного удара током. Раньше проводку утапливали под штукатурку, которая выступала своеобразной защитой от случайных механических повреждений провода. В случае каких либо проблем, ремонт проводки превращался в капитальное разрушение стены. Два десятка лет назад появилось универсальное и очень удобное средство для электропроводки — гофрированная труба.
Гофрозащита может быть выполнена из нержавеющей стали
Этот кожух также утапливается в специально изготовленные каналы в стене и запечатывается штукатуркой, но кабель внутри гофры свободен и может быть при необходимости извлечён из неё. При этой процедуре целостность стены не нарушается.
Крепление гофрозащиты под потолком в деревянном доме
Пожарная безопасность
Термоустойчивая гофра для электропроводки не горит, а при возникновении очага горения сжимается вокруг повреждённого кабеля и не даёт воздуху проникать к мету возгорания.
Гофрированная защита изолирует электрокабель от воды, это особенно важно для помещений с повышенным уровнем влажности.
Гофрорукав прост в монтаже и не требует особых навыков.
Цена такой защиты невысока и доступна любым потребителям.. Гибкость гофрозащиты позволяет использовать ее в любом месте дома
Гибкость гофрозащиты позволяет использовать ее в любом месте дома
Гибкость гофрозащиты позволяет использовать ее в любом месте дома
Срок службы кабеля снижается из-за перегрева, излишней влажности, воздействия ультрафиолета и множества других факторов. В результате- короткое замыкание, пробой, поражение током. Поэтому использование гофрорукава полностью оправдало себя и становится популярнее с каждым годом.
Читать далее: Как выбрать встраиваемую посудомоечную машину: главные критерии выбора и советы покупателям, рейтинг лучших моделей
Плюсы гофр для кабеля:
- Водонепроницаемость;
- Долговечность;
- Стойкость к возгораниям, огнеупорность, негорючесть;
- Сопротивляемость механическим нагрузкам, прочность;
- Легкость;
- Эстетичность;
- Коррозионная стойкость;
- Кабель, помещенный в гофру , не ударит человека током;
- Защита кабеля от воздействий окружающей среды.
Минусы:
- Цена. Даже самое дешевое пластиковое изделие- это дополнительные расходы;
- Необходимость тратить дополнительное время на расчет диаметра гофры и протяжку кабеля;
Эти изделия снижают риск возгорания, если образовалось короткое замыкание
- Ее устанавливают при параллельном способе прокладки нескольких мощных силовых кабелей, а также при контакте и пересечении газовых труб, участков с повышенной температурой.
- Если повышено содержание пылевых частиц, требуется надежная герметизация, металлическая оболочка также лучше пластиковой.
- Она выдержит нагрузки при установке в глубине бетонной стяжки, при прокладке трассы в грунте.
- Такое изделие сохраняет форму, поэтому его применяют там, где необходимо обеспечить возможность замены кабельной продукции в будущем.
Для оценки проекта используют длительный временной интервал. С учетом срока службы более 50 лет и других улучшенных потребительских характеристик такая инвестиция вполне может быть экономически выгодной.
№5. Диаметр гофротруб для электропроводки и их цвет
Гофротруба выпускается в бухтах, длина может составляет 50-100 м для легких гофр и 2-25 м для тяжелых. Бухты упаковывают в термоусадочную пленку из полиэтилена для удобства транспортировки и лучшей сохранности самой трубы. Внешний диаметр гофротруб колеблется от 16 до 50 мм, внутренний – от 11 до 40 мм, тут многое зависит от типа используемого материала.

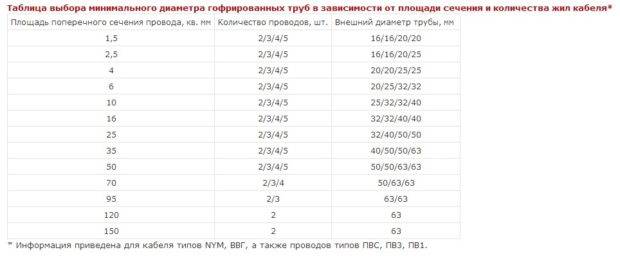

Подбирать диаметр гофры следует, исходя из того, какого сечения используется провод, и сколько проводов будут одновременно находиться в гофре. Специалистами на базе огромного опыта сформированы следующие рекомендации:
- для подведения тонких кабелей к розеткам, монтажа компьютерных и телефонных сетей, сигнализаций и приборов освещения подойдет труба с внешним диаметром 16 мм;
- для подключения электроприборов используют гофру в 20 мм;
- между распределительными коробками проводка монтируется в гофру диаметром 25 мм;
- для соединения электрощитов лучше использовать трубу в 32 мм;
- проводку между этажами лучше прятать в трубу диаметром 40-50 мм.
Для прокладки проводки под землей используют двустенную тяжелую гофру, диаметр которой может достигать 200 мм.
Если одного отрезка гофры не хватило, соединение разных частей выполняют с помощью специальных муфт, разъемных тройников, отводов и угольников.
В производстве пластиковой гофры допускается использование специальных присадок, которые позволяют окрасить материал в определенный цвет, но при этом никак не сказываются на его эксплуатационных качествах. Для удобства можно использовать для прокладки различных кабелей гофру определенного цвета. Чтобы не запутаться, можно ориентироваться на единый европейский стандарт, согласно которому:
- серая гофра используется для прокладки общей проводки;
- белая – для компьютерных сетей;
- черная и коричневая – для подключения электроприборов;
- синяя – для теплого пола;
- красная – для внешней проводки.
Практика же подсказывает, что обычно используется стандартная серая гофра. Вне зависимости от того, окрашена ли труба в какой-то цвет или нет, инородных включений в материале быть не должно, также как трещин и сколов.
О производстве ПНД труб
ПНД труба — необычный строительный предмет, происхождение которого весьма интересное. Для производства такой трубы используется полиэтилен. Вот только он — не простой. Как правило, применяется одна из двух вариаций полиэтилена:
- LDPE. Расшифровывается как Low Density Polyethylene
- MDPE. Расшифровывается как Medium-density polyethylene
Интересно! Также существуют негорючие и трудногорючие ПНД трубы. Они — комплексные, то есть изготавливаются из смеси двух разных материалов — полиэтилена и антипирена.
LDPE — достаточно популярный материал. Благодаря его прозрачности, а также высоким антисептическим свойствам он нашел широкое применение в самых разных сферах. Прежде всего, его используют в медицине, строительстве и производстве пищевой упаковки. Большое количество самых разных труб для прокладки кабеля в земле, под землей, имплантатов и протезов — все они изготавливаются из полиэтилена LDPE. Выбор такого материала довольно просто объясняется: LDPE должен быть нейтральным к другим материалам и кожной ткани. Также данных материал не способен вызывать побочных реакций.
Теперь о самом получении ПНД трубы. В основу получения такого рода изделий положен метод экструзии. Вкратце — это когда расплавленный материал продавливается через фильеру (формирующая рабочая головка экструдера).
Расскажем немного подробнее, как происходит сам процесс изготовления. Технология производства любой ПНД трубы заключается в последовательном выполнении следующих процессов:
- гомогенизация;
- расплавление в контролируемой форме;
- размягчение и формирование полимерного сырья в экструдере;
- охлаждение готовой трубы;
- окончательная калибровка перед выпуском на продажу..
Производство труб ПНД начинается с загрузки гранулированного сырья в приемный бункер экструдера. Оттуда оно попадает в рабочий цилиндр, т.е. в фильеру. По всему цилиндру расположены нагревательные элементы и с каждым из них столкнется сырье, продвигаясь от зоны загрузки далее.
Интересно! Разнообразие — отличительная черта полиэтиленовых труб низкого давления. Это обусловлено использованием различных видов фильеры. У каждой из них, как минимум, разные нагревательные элементы.
В процессе калибровки, заготовка из экструдера попадает в вакуумную ванну, где труба приобретает окончательную форму путем давления, прижимающего заготовку к калибровочной форме.
Все производство выполняется на современном и высокотехнологичном оборудовании, обладающей одной крайне важной чертой — автоматизированным контролем качества. Она помогла добиться сразу нескольких важных успехов в промышленности:
- оптимизация расхода сырья;
- минимизация количества брака;
- снижение цены
Все это стало возможным благодаря постоянному мониторингу, а также возможности корректировать показатели на любом этапе производства.
Полиэтилен низкого давления обладает следующими физико-химическими характеристиками:
- Большая твердость. Причина — высокая кристалличность вещества.
- Высокая прочность на растяжение и сжим.
- Паровая и жидкостная непроницаемость, возведенная чуть ли не в абсолют.
- Хорошая химическая стойкость. ПНД труба не боится большей части опасных сред, в которой есть кислоты, щелочи, жиры и масла.
- Отличные диэлектрические свойства. Защитит от всех проблем, связанных с электричеством.
- Возможность переработки. ПНД труба легко проходит сварку и склейку.
Важно! Подобные трубы применяются в самых разных целях, поэтому их часто можно встретить без установленного зонда
Что такое гофра и где она применяется
Электромонтажная гофра – это гофрированная труба для прокладки электрического кабеля с целью его защиты или защиты конструкций. Прокладку электрического кабеля в гофрированных трубках применяют в различных ситуациях при открытой или скрытой электропроводке.
Скрытая прокладка
Скрытая прокладка — это монтаж электропроводки внутри конструкций стен, полов и потолков, за отделочными материалами. Она условно подразделяется на следующие типы монтажа:
Прокладка внутри негорючих конструкций производится в штробах стен и потолков, в стяжке пола или одновременно с устройством несущих конструкций (например, при бетонировании). В этом случае гофру применяют для удобства монтажа, защиты от передавливания кабеля и возможности замены электропроводки без нарушения отделочного материала, штробления или демонтажа конструкций стен, потолков или полов. При укладывании гофры с кабелем внутри конструкций из негорючих материалов ПУЭ разрешает использование любого типа гофрированных трубок.
Прокладка за отделочными материалами или в фальш-пространствах имеет цели, аналогичные прокладке в негорючих конструкциях (защита от механических повреждений, возможность замены проводки при необходимости), но с выполнением требований при монтаже, как при прокладке по горючим материалам. Дело в том, что отделочные материалы часто способствуют горению, поэтому для такого монтажа требования являются достаточно строгими
Важно при таком монтаже использовать не распространяющие горение или металлические гофры
Подземная прокладка осуществляется при производстве работ по благоустройству территорий для разводки электрических силовых линий к осветительным приборам и различному оборудованию (насосы поливочных установок, системы открывания ворот и дверей), при прокладывании слаботочных сетей для охранных систем или телефонных линий и в прочих ситуациях. Главное требование при такой укладке гофры с электрическим кабелем – водонепроницаемость и высокая стойкость к механическим деформациям (жёсткость).
Открытая прокладка
Открытая прокладка осуществляется по несущим и ограждающим конструкциям, отделочным материалам и при монтаже на улице к фасадам зданий или по воздуху.
Прокладка по горючим материалам конструкций подразумевает монтаж электрической проводки в гофре к перекрытиям и стенам с горючей отделкой или выполненных из дерева, пластика и других, способствующих горению материалов. По соображениям пожарной безопасности, применяют негорючие (металлические) гофрированные трубки. При таком монтаже согласно ПУЭ запрещено использовать пластиковую гофру из самозатухающих и не распространяющих горение материалов.
Прокладка по негорючим конструкциям и материалам выполняется любыми гофрированными пластиковыми трубками не распространяющими горение. Возможно применение металлических гофр для улучшения эстетичности монтажа или при применении в особых условиях (агрессивные среды, вероятность механического повреждения).
Прокладка вне зданий и сооружений используется для монтажа освещения или прокладки силовых и слаботочных сетей для различных целей по фасадам зданий и ограждений, а так же по воздуху между зданиями. Гофра используемая в этом случае так же не должна распространять горение и должна быть устойчивой к воздействию осадков, ультрафиолетового излучения и быть прочной.
Прокладка кабеля в пожароопасных или взрывоопасных помещениях осуществляется исключительно с использованием металлических гофрированных труб в сочетании с электрическим кабелем, не распространяющим горение.
Виды гофры для кабеля
Разновидности подобных приспособлений основаны на разных критериях. По прочности гофра для кабеля разделяется на:
- Легкую. Самая высокая степень гибкости при тонких стенках. Используется для прокладки под обшивкой в стенках и потолке.
- Среднюю. Показатели немного хуже, чем в предыдущем варианте. Подходят для стен.
- Тяжелую. Наделены толстыми стенками, что приводит к потере гибкости. Такая уличная гофра для кабеля укладывается в стяжку или закапывается в землю. Для резких поворотов используют специальные муфты.

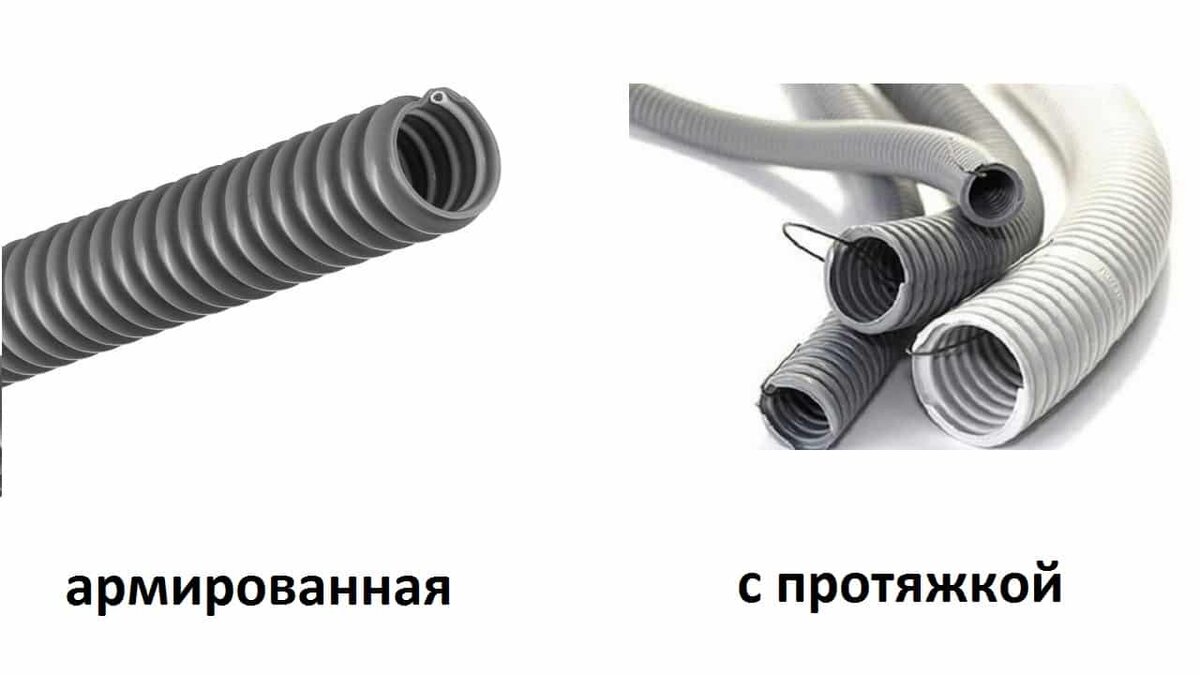

- Армированную. Представляет собой пластиковую оболочку, нанесенную поверх закрученной в спираль стальной проволоки.
Еще гофра разделяется на варианты с протяжкой и без нее, которая представляет собой тонкий трос или провод, с помощью которого облегчается затяжка кабеля. Использовать ее рекомендуется, когда трасса длинная. По материалам, из которых изготавливают гофру, выделяют следующие виды:
- поливинилхлоридные;
- полиэтиленовые;
- полипропиленовые;
- металлические.
Металлическая гофра для кабеля
Данный вид помогает выдержать сложные нагрузки при маленькой толщине металлических стен. Металлическая гофра бывает разной. Ее производят из оцинкованной или нержавеющей стали. Дополнительным плюсом является металлополимерная оболочка, которая повышает характеристики защиты от пыли и влаги. Термостойкая гофра для кабеля наделена такими достоинствами:
- многообразие вариантов;
- высокая прочность;
- устойчивость к температурам и химическому воздействию.
Среди недостатков нужно обратить внимание на не герметичность, при любом сжатии стенки расходятся, и к кабелям проникает влага. Гофрированная нержавеющая труба применяется в таких случаях:
- Для защиты от больших механических повреждений.
- При укладке в легко возгораемых строениях.
- В месте пересечения трубопровода с электропроводкой.
Пластиковая гофра для кабеля
Труба для электропроводки обеспечивает эффективную защиту от возможных повреждений. Пластиковый вид применяется для создания скрытой трассы. Труба гофрированная ПВХ используется для прокладки таких кабелей:
- электрических;
- телефонных;
- телевизионных;
- компьютерных.
Пластиковая гофра имеет такие достоинства:
- доступность в цене;
- соответствие требования пожарной безопасности;
- самозатухание при возгорании;
- гибкость;
- удобство монтажа.
Среди недостатков можно выделить:
- потеря прочности при замерзании;
- порча после воздействия УФ-лучей;
- размягчение при нагревании;
- неустойчивость при повышенной влажности;
- некрасивый внешний вид.
Полиэтиленовая гофра для кабеля
Данный вид по многим показателям схож с полипропиленовым вариантом. Такая гибкая гофрированная труба универсальна и может использоваться как в помещении, так и на улице. Она наделена средней прочностью и гибкостью. Полиэтиленовая гофра для кабеля имеет такие достоинства:
- универсальность;
- устойчивость к ультрафиолету;
- не реагируют на изменения температуры и другие воздействия.
Устройство и виды кабель-каналов для электропроводки: типы, цены изделий
Кабель-канал представляет собой короб для электропроводки, сделанный в виде закрытого профиля. В большинстве случаев изделия имеют треугольную или прямоугольную форму, хотя встречаются и другие варианты. Конструкция состоит из металлического или пластикового короба, а также крышки. Изделие фиксируется на поверхности различными способами.
Кабель-канал представляет собой конструкция из металлического или пластикового короба и крышки
Для монтажа используются:
- заклепки;
- саморезы;
- специальный клей;
- винты и т.п.
После того как изделие установлено и закреплено, осуществляется прокладка кабелей в каналы, а затем закрывается крышка. Благодаря особой конструкции все детали приспособления надежно держатся, поэтому нет необходимости в покупке дополнительных фиксаторов. В комплектацию может быть включена различная фурнитура. Она используется для установки дополнительных элементов.
В стандартном наборе обычно присутствуют:
- переходники;
- соединители L- или Т-образной формы;
- заглушки кабель-канала;
- углы и т.п.
Схема соединения кабель-канала при помощи дополнительной фурнитуры
Если какая-то из деталей была повреждена в процессе монтажа, ее можно приобрести отдельно в любом строительном магазине.
В кабель-каналы для электропроводки можно укладывать следующие виды проводов:
- компьютерные;
- силовые;
- телевизионные;
- телефонные;
- слаботочные (видеонаблюдение и пожарная сигнализация).
Сфера применения конструкций, преимущественно пластиковых распространяется на офисные и жилые здания, производственные и административные объекты, медицинские и учебные учреждения, бани и развлекательные комплексы.
Преимущества монтажа электропроводки в кабель-канале:
- Долговечный результат.
- Безопасность и практичность.
- Защита проводки от механических и химических повреждений, а также от влияния влаги и температур.
- Эстетически привлекательный внешний вид.
- Экономичность.
- Быстрый доступ к проводке.
Кабель-каналы из пластика чаще всего используют в жилых или офисных помещениях
Характеристика металлических кабель-каналов
Металлические конструкции считаются более качественными, нежели пластиковые короба для электропроводки. Для их изготовления производители используют два вида материала: оцинкованную сталь и анодированный алюминий. Такие изделия способны выдерживать большие нагрузки.
Изделия из оцинкованной стали обладают огнеупорными свойствами. Они используются для установки систем оповещения и видеонаблюдения. Стальные короба защищают провода от механических повреждений и влияния электромагнитного излучения. Цена этих изделий значительно выше, чем пластиковых. Стоимость оцинкованного кабель-канала 60х40 мм длиной 2 м (производитель OBO Bettermann) составляет 1175 руб./шт.
Короба, изготовленные из анодированного алюминия, не пропускают к проводке электромагнитное излучение. Этот тип материала обладает стойкостью к огню и механическому воздействию, он практичен и долговечен. Покупка алюминиевого мини-канала 65х40 мм на одну секцию (производитель SIMON) обойдется в 3500 руб./шт.
Металлические кабель-каналы более качественны и долговечны нежели их аналоги из ПВХ
Преимущества металлических изделий:
- простая система монтажа;
- высокий уровень пожарной безопасности;
- большой выбор цветовых решений;
- наличие крышки, укомплектованной надежной защелкой.
Вдобавок к этому стальной короб обладает высокой ударопрочностью, стойкостью к влиянию температурных перепадов и воздействию прямых солнечных лучей.
Характеристика пластиковых коробов для проводов
Пластиковые короба для электропроводки пользуются высоким спросом. Данные конструкции могут иметь квадратное, треугольное или прямоугольное сечение. В ассортименте современных магазинов можно найти пластиковые изделия любых видов и размеров, кабель-каналы этого типа могут выполнять защитную функцию и одновременно выступать в качестве декоративной маскировки для проводов.
Достоинства пластиковых коробов:
- облегченный вес конструкции;
- устойчивость к коррозийному воздействию;
- простая система фиксации;
- для монтажа крышки не требуется использование инструмента;
- доступная стоимость;
- высокие декоративные свойства ПВХ кабель-каналов позволяют использовать их в любых интерьерах;
- не требуется особый уход;
- материал хорошо поддается раскрою и позволяет получать отрезки любой длины;
- не подвергается деформационным изменениям под влиянием температурных скачков.
Кабель-каналы отличаются друг от друга материалом изготовления, конфигурацией и размерами
Гофры для прокладки кабелей
Рассмотрим основные виды и правила выбора гофрированных труб для прокладки электрического кабеля.
Материал
Для создания гофры применяются следующие материалы:
- Полипропилен (ППР). Обладает низкой ценой и малым весом, но плохо выдерживает высокие нагрузки. ППР подходит для внутренней отделки дома, а также для создания сигнальных линий.
- Поливинилхлорид (ПВХ). Самый популярный и надежный материал, который выдерживает средние и высокие нагрузки, не плавится и не портится при воздействии воды. Подойдет как для внешней, так и внутренней прокладки кабеля.
- Полиэтилен низкого давления (ПНД). Дешевый эластичный материал, которые не боится воды и легко монтируется. Держит тепло при нагреве, поэтому рекомендуется использовать для внешней отделки или внутри негорючих стен.
- Оцинкованная или нержавеющая сталь. Обладает очень высокой прочностью, отлично держит нагрев, воздействие воды и грибков. Однако монтировать металлическую гофру сложнее, поэтому ее используют только в условиях высокой нагрузки (например, на заводах или при создании протяженных линий коммуникации).
Виды
По прочности различают три вида гофрированных труб:
- Легкие. Дешево стоят и широко доступны в любом строительном магазине. Обладают невысокой прочностью, но хорошо подходят для укладки кабелей внутри стен или потолков.
- Средние. Обладают отличной прочностью и устойчивостью, но дороже стоят. Хорошо подходят для внутренней и внешней отделки домов, небольших зданий.
- Тяжелые. Обладают большим весом и высокой ценой, но отличаются очень высокой прочностью. Применяются для отделки крупных зданий и создания линий электроснабжения надземного/подземного типа.
Выбор размера
Выбор размера гофры
Диаметр гофры находится в пределах от 15 до 65 миллиметров, а материал нужно подбирать по толщине кабеля (он не должен упираться в стенки трубы после монтажа). Толщина стенок находится в пределах от 3 до 12 миллиметров, а чем толще кабель, тем толще должны быть стенки. Материал упаковывается в заводские бухты размеров 15, 25, 50 или 100 метров. При необходимости продавец в магазине может отрезать от бухты трубу необходимой длины, хотя обычно в этом нет необходимости.
Особенности
Гофра бывает двух основных типов в зависимости от предназначения:
- Обычная гофра с гладкой внутренней стенкой. Такие трубы дешевле стоят, но сгодятся они для прокладки лишь небольшого по длине кабеля. В случае длинной проводки протягивать кабель в гофре будет достаточно сложно, а край провода может упираться и деформировать трубу, что сделает конструкцию ненадежной.
- Гофра с проволочной натяжкой. У такой трубы внутри располагается тонкая металлическая проволока. С ее помощью значительно упрощается протягивание кабеля по трубе. Это не только упрощает жизнь мастеру, но и минимизирует риск деформации внутренних стенок трубы.
Полезные рекомендации
Чтобы создать безопасную и долговечную проводку при выборе гофротрубы и ее монтаже руководствуйтесь нашими советами:
- по возможности не используйте острые углы;
- куски гофры при использовании в длинных сетях соединяйте при помощи транзитных коробок;
- в монолитные конструкции гофра монтируется до заливки, а проводка тянется после застывания;
- при проведении скрытой проводки заранее делаются штробы, куда будет закладываться труба;
- внешняя проводка прячется за подвесными или гипсокартонными потолками.
Протягивание проводов под кровлей
Если будете соблюдать все рекомендации, то сможете выбрать подходящий вариант гофры и сделать правильный монтаж всей электропроводки.
Особенности работы с гофрированными трубами
При прокладывании каналов из гофрорукава нужно соблюдать несколько рекомендаций:
- металлическую гофру режут ножницами по металлу, ПВХ – обычным ножом;

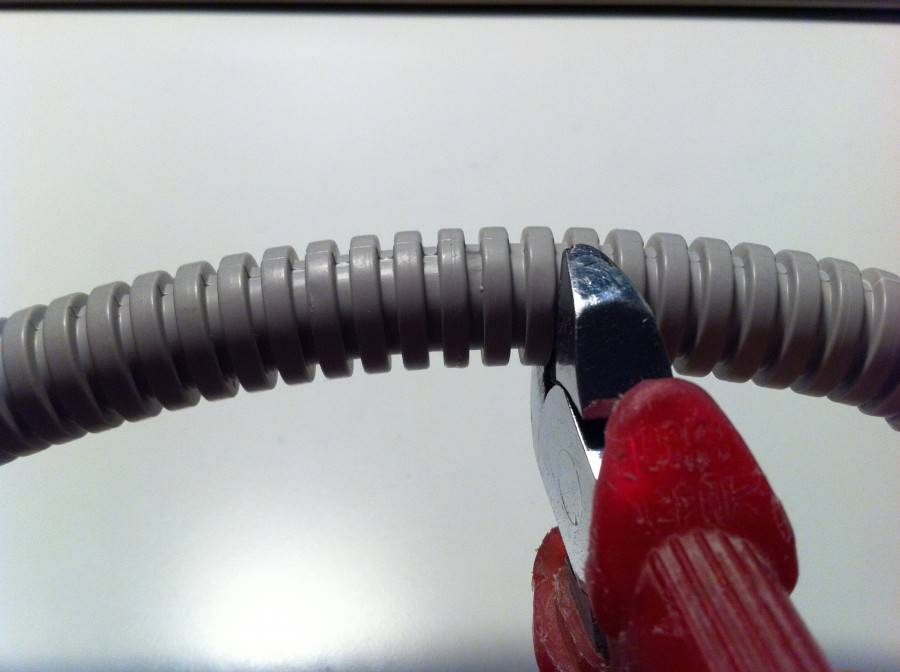

- при нарезании трубы, протяжку нужно придержать и отрезать кусачками, не давая ей ускользнуть внутрь;
- штробы для укладки скрытой проводки подготавливаются заранее;
- в монолитные конструкции, такие как стяжка пола, рукав укладывается до застывания, а кабели протягивают после;
- при необходимости протянуть через один канал несколько кабелей, их лучше смотать изолентой по всей длине для дополнительной изоляции и легкости протягивания;
- толщину трубы берут вдвое больше суммарной толщины протянутых через нее проводов;
- гофра не должна провисать, в выключатели и розетки она входит краем вровень с корпусом;
- металлический рукав обязательно заземлить с обеих сторон;
- угол поворота кабель-канала не должен быть меньше 90 градусов, чем больше жесткость трубы, тем больше угол;
- при большой протяженности электропроводки отрезки гофры соединяют в транзитных коробках.
Порядок монтажа:
- Произвести точные замеры и нарезать кабели и гофрированную трубу на куски необходимой длины.
- Протянуть провода через кабель-каналы при помощи протяжки или натягивая гофру на кабель как чулок.
- Закрепить готовые отрезки на нужных местах.
- Подсоединить их к щиткам, подрозетникам и транзитным коробкам.
Протягивать провода в гофрорукав лучше с помощником, но при наличии протяжки можно справиться и в одиночку.
«Противопожарные» свойства гофры
Еще одно распространенное заблуждение — считается, что гофра обладает противопожарными свойствами. Очень часто можно встретить ситуацию, когда гофру прокладывают по горючим основаниям за подвесными потолками.
Или вовсе используют вместо стальной трубы при скрытой прокладке эл.проводки в деревянных домах.
Не забывайте, что гофротрубка предназначена для защиты кабеля от внешних воздействий, но никак не обладает локализационной способностью. При коротких замыканиях, никакая гофра или даже металлорукав могут не спасут. Огонь найдет лазейку наружу.
Вот наглядное испытание пластиковых гофрорукавов не открытым пламенем, как делают все остальные, а раскаленной проволокой. То есть, когда кабель еще не горит, а только максимально нагрелся от перегрузок или КЗ:
Спрашивается, и как такая «защита» спасет ваши деревянные конструкции в случае отказа автоматического выключателя?
Скрытые электропроводки по горючим основаниям должны прокладываться в стальной трубе, обладающей локализационной способностью, либо с применением слоя из негорючего материала типа ГКЛ, с использованием фальшстен.
Некоторые задаются вопросом, а откуда может возникнуть КЗ посередине кабеля? Причин чаще всего две:
грызуны
заводской брак
Если от грызунов металлорукав еще как-то может спасти, то от заводского брака нет.
Если вы думаете, что проложив всю проводку в гофре сможете в дальнейшем при необходимости легко и просто ее поменять, то вы опять ошибаетесь.
Здесь речь о сменяемости может идти только для кабеля на абсолютно ровных участках. Например, по прямой линии от одной распредкоробки до другой, или спуск от распаечной коробки под потолком к подрозетнику внизу.
Стоит появиться на трассе хотя бы одному повороту под углом 90 градусов и замена проводки превратится в сплошное мучение. А если поворотов будет два, то попросту забудьте про такое понятие как сменяемость.
Даже не важно, что это будет минимальное расстояние от 2-х до 2,5 метров. Качественный кабель настолько жесткий, что даже с диаметром гофры в 20мм это будет сделать практически не реально
Вам может потребоваться такое усилие, что кабель вырвет сам себя вместе с гофрой из под слоя штукатурки. Те же, кто вместо ВВГнг используют многожильные гибкие провода типа ПВС и говорят, что все замечательно меняется и протягивается, просто нарушают все действующие нормативы и правила.
Прислушиваться серьезно к таким советам ни в коем случае нельзя.
