Подключение посудомоечной машины

Подключение к сетям

Подвод электропитания

Самое простое решение подключения посудомоечной машины к электричеству – включение в розетку, специально подготовленную для этого во время проведения ремонта. Если же такой розетки нет, придется затратить некоторые дополнительные усилия для обеспечения новой машины энергией.

Блок с проводами для подсоединения к электросети

Подключение посудомоечной машины своими руками возможно при соблюдении определенных требований безопасности, приведенных ниже:

• Поскольку мощность, потребляемая посудомоечной машиной, достаточно велика, использование тройников и удлинителей для подключения может вызвать ее поломку и даже привести к возгоранию.
• Нельзя подключать машину и к розетке, предназначенной для электрической плиты.
• Для устройства в нужном месте розетки следует подвести от электрощита провод, имеющий диаметр как минимум 2 мм. В электрощите устанавливается защитный выключатель на 16 А, который автоматически отключит электроснабжение при превышении максимально допустимого уровня нагрузки сети.

Подключение проводов: подключите черный к черному («фаза»), белый к белому («ноль») и зеленый («земля») к зеленому.

Проводя самостоятельное подключение посудомоечной машины, следует помнить, что для обеспечения действительного заземления машины кабель, подводимый к розетке, должен быть трехжильным.

Совет от профессионала: Никогда не «заземляйте» электроприборы на отопительные или газовые трубы, а также на трубы водоснабжения! Это очень опасно!

Подвод воды

Вода к посудомоечной машине подается по специальному отводу, устроенному для этой цели.

Подключение подвода воды

Осуществляется подключение следующим образом:

• На отвод для подачи воды в посудомоечную машину устанавливается фильтр, задерживающий песок и ржавчину.
• Если в машине не предусмотрена защита от случайных протечек, производя подключение посудомоечной машины к воде, следует установить запорный кран непосредственно перед фильтром. Он не допустит, чтобы внутрь посудомойки из водопровода попала вода, которая может привести к затоплению не только вашей квартиры, но и соседей с нижних этажей.

Совет от профессионала: Для того чтобы избавить себя от необходимости закрывать запорный кран после каждой мойки посуды, можно установить дополнительную защиту для машины: Aqua-Control, Aqua Stop или другое аналогичное устройство.

• В случае недостаточной для подключения к системе водоснабжения длины шлангов, входящих в комплект посудомоечной машины, можно их нарастить.
• В некоторых моделях посудомоечных машин предусмотрена возможность подключения ее к горячей воде. Это позволяет экономить электроэнергию на нагрев воды в процессе работы машины.

Совет от профессионала: Для российских условий подключение к горячей воде в многоэтажных домах с централизованным водопроводом нежелательно, поскольку в ней содержатся специальные добавки, препятствующие образованию ржавчины в трубах. Это может отрицательно сказаться на работе посудомоечной машины.

Организация слива воды (подключение к канализации)

Детали и сборка специального сифона для посудомоечной машины

Подключение слива посудомоечной машины к канализации – процесс, требующий не меньшей аккуратности, чем устройство подвода воды. Рассмотрим его более подробно:

1. Наиболее простой способ – слив воды через сифон, оборудованный дополнительным отводом и специальным клапаном, предупреждающим попадание воды в посудомойку из канализации или раковины.
2. Дополнительной защитой от поступления канализационной воды в посудомоечную машину может служить правильное расположение сливного шланга:

• отходящий от машины шланг следует закрепить на стене или кухонной мебели на высоте до 60 см выше места его входа в канализацию;
• затем перегнуть шланг таким образом, чтобы вода из машины самотеком поступала в сифон.

3. Перед тем, как подключить слив посудомоечной машины, убедитесь, что длины стандартного шланга (1,5 м) хватит. При необходимости длину шланга можно увеличить, но не более чем в два раза. Более длинный путь воды отразится на работе водяного насоса, создав добавочную нагрузку.

Подключение сифона к канализационной трубе и к трубе, идущей от машинки

Дополнительные рекомендации по установке встраиваемой техники

Как мы уже писали выше встраиваемые модели лучше встроить в кухонную мебель по заранее намеченному плану.

Отдельностоящая посудомойка просто устанавливается на отведённое под нее место и только потом к ней подводят коммуникации и подключают ее.

Есть еще полезные тонкости, которые помогут правильно подсказать, как установить встраиваемую посудомоечную машину в процессе обустройства кухонного пространства:

• Шкафы для будущего посудомоечного аппарата должны соответствовать его размерам;
• В паспорте изделия уже есть примерные схемы установки. Не рекомендуется отступать от заводских предписаний;
• Если в комплекте идут защитные элементы, например такие как: металлическая планка для усиления крышки столешницы или парозащитная пленка — их обязательно нужно использовать;

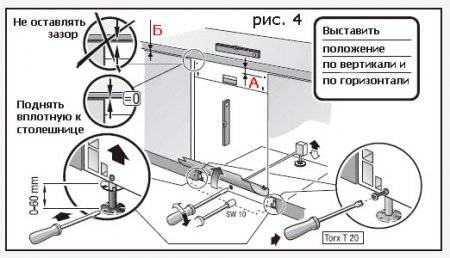

• Если корпус установлен не по уровню, можно воспользоваться ножками для выравнивания снизу аппарата;
• Если есть боковая втулка, она должна быть установлена. Не забудьте её тоже применить, а корпус зафиксировать саморезами;
• Все декоративные элементы устанавливаются строго в соответствии с трафаретами и шаблонами, которые идут в комплекте.
• Посудомойку лучше поставить подальше от электроплиты и вообще от любых источников тепла. Некоторые производители специально указывают в инструкции на эти правила. Минимальное расстояние от духового шкафа — 40 см;
• Не лучшее место для посудомойки — рядом со стиральной машиной. Если одновременно включить оба аппарата, то вибрация от стиралки может передаться на посудомойку и например, разобьет хрупкие стеклянные бокалы;
• Не ставьте рядом микроволновку и посудомойку. Электромагнитные волны негативным образом воздействуют на электронный блок управления;
• Аппарат спокойно переносит соседство с холодильником — он практически не нагревается и не вызывает сильной вибрации.

Каждый аппарат отличается по своей конструкции, поэтому в процессе монтажа рекомендуется ориентироваться на инструкцию к именно этой модели. Именно в ней пошагово изложено как правильно установить ваш аппарат, порядок действий по монтажным работам и подключению к сетям коммуникаций

Подключение посудомоечной машины к электричеству: параметры электрической линии

Посудомоечная машина во время нагрева воды потреблять может до 2,5-3,0 кВт электроэнергии. Поэтому для ее подключения требуется отдельная линия электропитания. Так как в процессе используется вода, техника несет в себе потенциальную угрозу, поэтому на линии должен стоять автомат защиты, который в случае КЗ (короткого замыкания) отключит электропитание. Чтобы обеспечить собственную безопасность, нужна установка УЗО, который разорвет цепь при пробое изоляции. То есть, подключение посудомоечной машины к электричеству возможно к выделенной линии, на которой установлен автомат защиты и УЗО или заменяющий их дифавтомат.

Схема линии электропитания для посудомоечной машины

Номиналы защитных устройств и сечение кабеля

Номиналы автомата защиты и УЗО для подключения посудомойки считаются в зависимости от потребляемого тока, но, в большинстве случаев есть два варианта:

1. Защитный автомат на 16 А и УЗО на 25 А с током утечки 10 мА. В этом случае сечение жил кабеля должно быть 2,5 мм².
2. Номинал автомата защиты — 10 А, УЗО — 16 А (ток утечки тоже 10 мА), сечение жил кабеля — 1,5 мм².

Возможны оба варианта. Первый взят с солидным запасом по мощности, проводка будет работать на минимуме нагрузки, но обойдется такая линия дороже. Второй вариант менее затратный в финансовом плане и он тоже более чем работоспособен (максимальная допустимая нагрузка 4,1 кВт, чего более чем достаточно, так как средняя потребляемая мощность посудомоек 2,1-2,5 кВт). Но, при покупке кабеля, измеряйте сечение жил. К сожалению, при заявленном сечении в 1,5 мм², можно попасть на 1,2 мм² и даже меньше, что в данной ситуации недопустимо.

Розетку можно вывести выше уровня столешницы, что удобно, но некрасиво. Второй вариант как на фото: внизу чуть выше уровня пола

Еще по параметрам автомата:

•  Лучше выбрать двухполюсный, чтобы в случае аварийной ситуации отключилась сразу и фаза, и ноль.
• Для квартир и домов с отреставрированной проводкой отключающая способность автомата должна быть С (на корпусе написано С10 или С16), для старой проводки и питании от воздушки лучше брать В (В10 или В16 в зависимости от выбранного варианта).

Какую розетку поставить для посудомойки

Несколько слов о розетках. Для подключения мощных потребителей, которым и является посудомоечная машина, рекомендуются силовые, а не обычные электроустановочные изделия. В этом случае можно рассчитывать на то, что розетка не оплавится даже после нескольких лет эксплуатации.

Силовые розетки LEGRAND 774322 (с крышкой) и 774320 на 10/16 А

Силовые розетки выбирают не по внешнему виду, а по току, на который они рассчитаны. Для большинства моделей посудомоечных машин максимальный потребляемый ток будет не выше 11 А, так что можно брать силовые розетки на 10/16 А. В таком случае электрическое подключение посудомоечной машины будет сделано по всем правилам, производитель должен будет поддерживать собственные гарантийные обязательства.

Шаг пятый: тестовая проверка машины

Когда все шаги для подключения устройства выполнены, следует провести проверку работы техники:

1. Установите машинку на место. Проследите, чтобы она стояла ровно и стабильно.
2. Подключите ее к электросети.
3. Откройте клапан, перекрывающий воду в квартире.
4. Поместите в посудомойку корзины для посуды, добавьте моющее средство. Тестовый запуск можно провести с посудой или без нее.
5. Включите машинку и проверяйте качество ее работы.

Обратите внимание на следующие моменты:

• в порядке ли места соединений;
• каков режим просушивания посуды;
• нет ли подкапываний и протечек;
• как быстро вода заливается и нагревается.

Отвод воды

После того, как все подготовлено можно приступать к подключению машинки к системе канализации. Для этого необходимо установить сифон, оснащенный штуцером, и к последнему присоединить сливной шланг. Эта, с первого взгляда, простая процедура организации слива требует соблюдения двух важных условий.

Условие первое –необходимо сделать верхний перегиб, как показано на изображении ниже , это предотвратит попадание воды из чаши раковины в ПММ.

Иллюстрация выполнения верхнего перегиба

Условие второе – колено водяного затвора на сливе должно быть максимально глубоким с коротким изгибом. Это делается для того, чтобы воздух из канализационной системы не попадал в устройство. Если не поставить водяной затвор, посуда после мытья может иметь неприятный характерный запах. Ниже показан правильный водяной затвор.

Пример организации водяного затвора

Метод организации слива от стационарной ПММ напрямую в раковину не рекомендуем реализовывать, поскольку существенно возрастает нагрузка на насос. Варианты подключения прямо к канализации даже не будем рассматривать, поскольку это абсолютно неправильно.

Посудомоечная машинка на кухне

Посудомойки завоевывают большую популярность и часто встречаются в квартирах, домах. Мытье посуды в машинке удобно, комфортно. Прибор позволяет сэкономить потребление воды и электроэнергии, необходимой для нагревания воды. Неудивительно, что посудомойка присутствует во многих домах или запланирована на ближайшее приобретение. Лучший момент принять решение о покупке данного устройства – ремонт кухни.

Если место определено и подготовлено, установить машинку можно в любое время. Монтажные работы не сложны, их можно успешно выполнить самостоятельно. Что нужно для подключения посудомойки?

Посудомоечная машинка не требует подключения специальной инсталляции. После установки машинки предстоит выполнить подключение к основным сетям:

• электричеству,
• водопроводу,
• канализации.

В некоторых случаях можно подключить устройство к горячей воде, однако не все модели позволяют осуществить такой способ, это должно быть указано в инструкции.

Как подключить посудомоечную машину своими руками

Самостоятельное подключение посудомойки-автомат сэкономит владельцам средства и время. Перед тем как установить посудомоечную машину, внимательно прочитайте инструкцию. Как правило, краткое пошаговое руководство прилагается ко всем моделям известных брендов. В большинстве случаев устанавливать ПММ придется в четыре этапа:

1. Встроить посудомоечную машину в нишу и надежно закрепить ее там.
2. Подвести сеть 220 В и установить розетку в стене рядом с корпусом машинки.
3. Подсоединить ПММ к водопроводу.
4. Выполнить подключение агрегата к канализации.

Подключение посудомоечной техники к водопроводу и канализации – непростая задача

Подвод электросети

Хорошо, если на расстоянии до 1 м от корпуса ПММ в стене расположена розетка с заземлением, рассчитанная на потребление тока 16 А. Тогда электропроводку можно не делать. В противном случае придется вызывать мастера или подводить электричество своими руками.

Не допускается использование удлинителей, тройников и других подобных вариантов для подсоединения ПММ к электрической сети

Для проводки используйте медный кабель с тремя жилами, сечение каждой из которых должно быть не меньше 2 мм. На входе, в распределительной коробке или щитке, кабель должен быть подключен к автоматическому выключателю, рассчитанному на срабатывание от тока 16 А.

Кроме того, желательно подключить в кабельную линию УЗО – устройство защитного отключения, рассчитанное на ток 16 А, с током утечки 30 мА (см. фото).

Схема правильного подвода электроэнергии к посудомоечной машине

Подключение посудомоечной машины к водопроводу

Наилучший вариант – подключиться к смесителю раковины, расположенной рядом с ПММ. Для этого перекройте подачу холодной воды и найдите то место, где гибкий шланг от смесителя подсоединен к трубе, подающей холодную воду. В этом месте ослабьте крепление и открутите гайку, фиксирующую соединение гибкого шланга с трубой, затем извлеките шланг.

Один из вариантов установки тройника с встроенным запорным краном для подвода воды к автоматической посудомойке

На место соединения установите тройник, выводы которого подсоедините к гибкому шлангу смесителя и запорному крану. К последнему подключите фильтр грубой очистки и наливной шланг для ПММ. Не забудьте предварительно накрутить на резьбу всех соединений герметизирующую fum-ленту.

Если не получается подключиться к водопроводу под раковиной, можете врезаться в водопроводную трубу, проходящую недалеко. Для врезки в металлическую трубу лучше всего использовать обжимную муфту. Предварительно в трубе нужно просверлить отверстие для отвода воды.

Обжимная муфта с отводом и запорным краном

Если водопроводная труба изготовлена из металлопластика, из нее нужно вырезать кусок, равный по длине тройнику, который будет установлен. Затем в месте разреза установить тройник, к которому затем подсоединить запорный кран, фильтр и впускной шланг ПММ.

Тройник в разрезе металлопластиковой трубы

Подготовка слива в канализацию

В том случае если мойка располагается рядом с посудомоечным агрегатом, совместите их сливы, установив под раковиной сливной сифон с дополнительным отводом. По основному каналу будет поступать вода из мойки, по дополнительному – отработавшая жидкость с ПММ.

В продаже есть варианты сифонов с одним и двумя отводами. Два дополнительных отвода удобны, когда рядом с посудомойкой планируется размещение стиральной машины. О том, как правильно выполнить установку стирального агрегата, читайте в нашей статье.

Сливной сифон с двумя отводами, к одному из которых подключена посудомоечная машина

Чтобы вода из сифона не попадала в слив машинки, сливной шланг должен быть подключен через небольшой перегиб, подключенный непосредственно к ответвлению сифона.

Еще один вариант ­– на входе в канализацию установить тройник, в один из отводов которого подключить кухонную мойку, а в другой – ПММ. Чтобы неприятные запахи не распространялись по кухне, отверстия герметизируют резиновыми или пластиковыми манжетами.

Тройник, который выводит в канализацию слив из раковины и посудомоечной машины

Проще всего организовать слив из настольной ПММ. Для этого достаточно прикрепить сливной шланг к раковине мойки

Особое внимание следует уделить надежности крепления, так как вырвавшийся из раковины шланг может залить жидкостью пол в кухне

Сливной шланг, заключенный в пластиковый перегиб

Как видите, организовать подключение посудомоечной машины вполне по силам каждому. При себе нужно иметь только небольшой набор инструментов и подручные материалы. Если необходимо встраивать посудомоечную технику в нишу, следуйте инструкции, прилагаемой производителем к ПММ.

Горячая вода

В большинстве случаев подключить посудомоечную машину к воде, идущей от центрального стояка дома, не рекомендуется и даже крайне нежелательно. Качество такого снабжения находится на таком уровне, который производители (даже BOSCH, который славится знанием реалий российского рынка) и не могли представить.

Исключением может являться случай, когда посудомоечная машина подключена к горячей воде от устройств предварительного нагрева:

• нагревательные котлы;
• системы вторичного нагрева;
• электрические проточные нагреватели.

Подключение к канализации

Итак, посудомоечная машина подключена к водопроводу, самостоятельно обеспечены все меры защиты, подано электропитание. Иногда слив организуют элементарно, особенно, если речь идет о настольных моделях, – бросают шланг в раковину.

Однако чтобы все было аккуратно, работало без вмешательства и не создавало неудобств, лучше сделать качественно и подключить слив посудомоечной машины правильно. Для этого нужно следовать рекомендациям:

• Для устранения запахов подключение к канализации нужно производить с использованием промежуточного клапана.
• Для размещения шланга можно применять как сифон с отдельным отводом, так и собственный отвод трубы, что будет наиболее правильно.
• Внимательно прочитайте инструкцию. Если подключаете машину к канализации самостоятельно, своими руками, помните, что шланг должен быть расположен не менее 60 см выше точки стока. Некоторые производители требуют специфической высоты расположения самой высокой точки шланга, обычно это связано с особенностями работы помпы.
• Наращивать самостоятельно длину шланга до бесконечности не рекомендуется. Лучшая длина, которую требует посудомоечная машина, – полтора метра. Предел – три метра. Большая длина вызовет чрезмерную нагрузку на помпу устройства и выход ее из строя.
• Наращивать шланг из множества кусков — не рекомендуется, используйте цельный.
• Если посудомоечная машина и стиральная используют одну и ту же точку слива, каждый отвод должен быть оборудован обратным клапаном. Любо должны использоваться специальные сифоны с двумя отводами.

Неправильно подключенная к канализации посудомоечная машина может создавать массу неприятностей. От протечек, запахов до пены моющих средств, буквально вытекающей из всех доступных мест

Поэтому подключайте правильно, особенно уделяя внимание требованиям завода — изготовителя

Ролик демонстрирует, как самостоятельно подключить посудомоечную машину на видео. Процесс не отличается большой сложностью, требует всего лишь аккуратности и внимательности.

https://youtube.com/watch?v=UML3nSK-4GM

Подключенная к водопроводу, к горячей воде, к канализации и электричеству посудомоечная машина прослужит долгие годы, снимая множество проблем и значительно упрощая быт. Посуда будет гарантированно чистой, а обслуживание устройства – минимальным. Просто соблюдайте ряд несложных правил, и новая покупка будет радовать своей работой снова и снова.

Определяем место и рассчитываем габариты

Монтаж посудомоечной машины встраиваемого типа необходимо планировать сразу, вместе со всем интерьером кухни – это будет идеальный вариант. Поверьте на слово, гораздо сложнее найти место и установить встраиваемую машину уже в готовую кухню, поэтому, чем раньше вы задумаетесь о необходимости установить посудомойку, тем лучше. Распланируйте заранее и нарисуйте эскиз своей будущей кухни. Постарайтесь учесть расположение и размеры всей бытовой техники.

Кроме этого, изобразите на эскизе место расположения всех электрических и водопроводных коммуникаций. В этом случае каждая розетка, каждый отвод трубы будет на своем месте и не помешает в дальнейшем установить предметы бытовой техники. Пример эскиза кухни вы можете увидеть на картинке ниже.

Некоторые полагают, что прежде чем заказывать мебель на кухню, нужно купить предметы бытовой техники, а уж затем, ориентируясь на их размеры делать чертеж будущего гарнитура. Нельзя сказать, что это неправильный подход, скорее неудобный и дорогой.

1. Во-первых, чтобы купить всю технику сразу, нужно сразу много денег, а еще потом, почти сразу оплачивать кухонную мебель.
2. Во-вторых, купленную технику нужно будет где-то хранить, пока будет сформирован интерьер кухни, а это может занять несколько месяцев.
3. В-третьих, даже если вы купите технику заранее, это также не дает гарантий, что мебельщики, которые будут делать гарнитур, не просчитаются где-нибудь в размерах.

В общем, специалисты говорят так, присмотрите сначала модель встраиваемой посудомоечной машины в торговой точке, измерьте ее точные размеры, также поступите и с остальной встраиваемой и не встраиваемой техникой. Далее все размеры вместе с эскизом передайте мебельщикам, если они где-то просчитаются, то этот недостаток можно будет попытаться исправить покупкой менее габаритной техники. В отношении встраиваемой посудомоечной машины делайте расчеты так.

• Например, встраиваемая посудомоечная машина имеет размеры ШхВхГ 450х820х550 мм.
• Вы должны будете отделить место под шкаф, в который будет производиться монтаж, с учетом толщины материала.
• Также нужно оставить зазор между стенками посудомойки и стенками шкафа минимум 5 мм.

В итоге, например, толщина материала составляет в совокупности (с двух сторон) 20 мм, плюс 5 мм зазор (с двух сторон), значит, прибавляем к ширине 450+30=480 мм – это окончательная ширина шкафа с посудомоечной машиной. По высоте зазор оставляем только сверху, но учитываем высоту ножек. То есть высота ножек 60 мм, прибавляем совокупную толщину материала 20 мм и зазор 5 мм, получаем 820+60+20+5=905 мм – минимальная высота шкафа с посудомоечной машиной.

Рассчитывая глубину посудомоечной машины, необходимо оставить место для шлангов и электрического провода, где-то 80-100 мм, задней стенки у шкафа может не быть, поэтому толщину материала включать в расчет не нужно. Получаем 550 мм+100 мм=650 мм. В итоге размеры шкафа со встроенной посудомоечной машиной будут минимум ШхВхГ 480х905х650 мм. Успешное подключение и установка «посудомойки» целиком и полностью зависит от того насколько правильно вы все рассчитаете.

Готовим инструменты и комплектующие

Перед подключением посудомоечной машины своими руками, необходимо подготовить инструменты и комплектующие. Состав этих инструментов и комплектующих будет зависеть от особенностей кухонного гарнитура, удаления коммуникаций и прочих факторов. Лучше всего подбирать все что нужно, непосредственно перед установкой «посудомойки», когда есть четкий план, готовый эскиз и частично сформированный интерьер. Примерно могут потребоваться следующие инструменты:

1. небольшой разводной ключ;
2. плоская и крестовая отвертки;
3. рулетка (лучше лазерная);
4. плоскогубцы;
5. перфоратор;
6. шуруповерт;
7. зубило.

Как видите список небольшой. Действительно для установки «посудомойки» особых инструментов не нужно, а вот комплектующих может понадобиться довольно много.

• Европейские розетки.
• Подрозетники.
• Медный двухмиллиметровый кабель с тремя жилами.
• Тройник для металлопластиковой водопроводной трубы.
• Фумка типа «Тангит».
• Кран на заливной шланг.
• Дифавтомат.
• Комплект резиновых прокладок.
• Сифон с как минимум двумя выходами для сливных шлангов.
• Комплект пластиковых хомутов.

Розетки, дифавтомат и провод потребуется в том случае, если вы будете готовить электрические коммуникации для кухонных приборов. Розетки берите как можно более качественные, с защитой от влаги. О том как выбрать правильную розетку читайте в статье Как выбрать и провести розетку для стиральной машины. Хотя в данном тексте речь идет о розетках для стиральных машин, особенности выбора розетки для посудомоечных машин абсолютно идентичны.

Электропитание

Подключается посудомойка двумя способами:

• Отдельная линия питания от счетчика без использования розетки и питающего кабеля с вилкой;
• Установка возле места расположения машины розетки, также подключённой на отдельную линию и автомат в распределительном щитке.

Какой бы способ ни был выбран, должно присутствовать заземление. В отсутствии качественного заземления сразу же снимается гарантия производителя, и могут быть существенные неполадки в работе аппарата. Удары током и статическим электричеством при этом самая неприятная, но и не самая дорогостоящая проблема.

Нежелательно подключать посудомоечную машинку на одну линию со стиральной машиной, плитой или холодильником. Для нее следует выделить отдельную розетку с защитным автоматом в распределительном щитке.

Если есть доступ к клеммной колодке в посудомойке для прямого подсоединения питающих проводов, как например, у встраиваемых машин, то лучше использовать именно такой способ подключения. Если доступа нет, из аппарата выходит только кабель с вилкой, то устанавливается розетка с заземлением согласно требованиям для электропроводки на кухне. Устанавливаются розетки только на стенах на уровне выше рабочей поверхности или в защищённом месте выше пола на 50 см в удалении от источников воды и водопроводных и канализационных труб.

Типичная схема электропроводки в квартире

Процесс установки техники

Подключение к водопроводу

Подключаться будем к трубе холодной воды под мойкой. Перекрываем подачу воды на кухню. Ставим тазик под трубу и откручиваем от неё шланг смесителя. Сливаем остаток воды. Вот теперь нам понадобится тройник с шаровым краном. Даже если у вас машина оборудована системой Аквастоп, кран необходим.

При возможном ремонте или обслуживании машины не придётся перекрывать весь стояк. Напоминание – кран на 3/4 дюйма. Если другой кран уже был установлен ранее – используем переходник. Уплотняем резьбу водопроводной трубы ФУМ лентой и накручиваем на неё тройник. А уже на него накручиваем шланг смесителя. Открываем подачу воды и проверяем герметичность соединений. Если нужно подтягиваем.

Соединение с канализационной системой

Возможны два способа. И оба довольно просты и эффективны. Сначала вариант с тройником. По сути, это канализационный переходник с дополнительным отводом. Низ ставится в основную трубу. Наверх сток из раковины, а в боковой отвод сливной шланг посудомоечной машины

При покупке такого тройника обращайте внимание на наличие резинового переходника под шланг машины

Другой способ – использование сифона для раковины оборудованного патрубком для подключения сливного шланга. Купит подобный сифон можно в любом сантехническом магазине. Он устанавливается взамен стандартного под раковину и к его патрубку с помощью хомута крепится сливной шланг. Вот и всё подключение.

Подключение машины к электричеству

Рекомендуется использование отдельной розетки с заземлением на 16 ампер (не меньше). А ещё лучше, если розетка подведена к отдельному автомату. Не забывайте, что посудомоечная машина – это электроприбор высокой мощности, работающий с водой.

Заземление обязательно. Если сеть им не оборудована – надо обеспечить. Ни в коем случае, нельзя выводить землю на водопроводные трубы (шут с ней с машиной – убьёте или себя, или соседей).

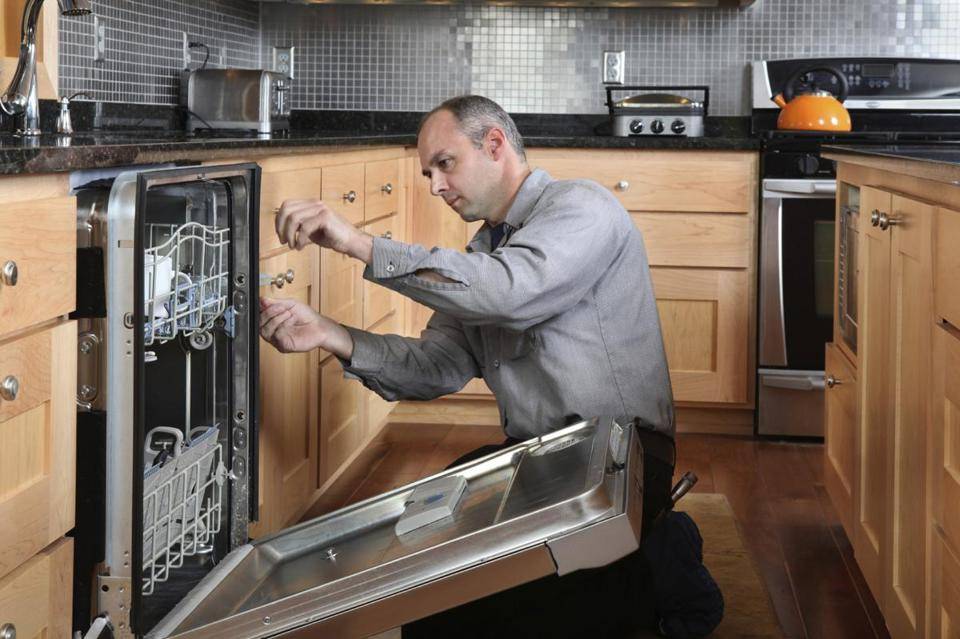

Установка посудомоечной машины в кухонный гарнитур

После вышеописанных действий по подключению коммуникаций, машину необходимо выровнять по уровню в месте её встраивания в кухонный гарнитур – выбрать подходящий можно здесь. Для этого используются винтовые ножки внизу корпуса. Оптимальным по высоте будет выравнивание машины к внутренней высоте столешницы.

Если была приобретена посудомоечная машина с проекцией информации на пол, внимательно прочитайте в инструкции правила установки по отношению к нижнему мебельному цоколю.

Крепление мебельного фасада к двери встраиваемой посудомоечной машине

Вопреки утверждениям мебельщиков и работников сервисных центров, процесс монтирования мебельного фасада к посудомоечной машине не особо сложен. И легко может быть осуществлён самостоятельно. Единственное что нужно делать точно следовать инструкции. Именно точность выходит на первый план.

Изготовители встраиваемых посудомоечных машин уже обо всём позаботились. В сопроводительной документации к машине помимо самой инструкции по монтажу фасада обязательно должен присутствовать (помните мы про комплектацию рассуждали вначале) красочный и информативный шаблон.

На нём полностью указана вся разметка для крепления фасада. Все крепёжные элементы также в полном объёме присутствуют в комплектации машины. Перед навешиванием фасада часто рекомендуют проклеить внутреннюю его сторону парозащитным материалом. Вначале к фасаду с внешней стороны прикручивается ручка.

Потом к тыльной поверхности фасада прикладывается шаблон. Исходя из размера фасада и двери машины, размечаем шилом расположение отверстий для зацепов. Устанавливаем зацепы согласно разметке и описания в инструкции к машине. Теперь прикладываем фасад к двери посудомоечной машины, вставив зацепы в её пазы, и смещаем для фиксации (чем-то напоминает установку навесной книжной полки на “ушках”).

Вот теперь открываем дверь и вместо коротких винтов вкручиваем длинные (в комплекте), которые окончательно закрепляют на двери мебельный фасад. Если просветы вокруг двери немного неровные – регулируем с помощью ножек машины.

Ну, теперь точно всё.

Вот так просто развеиваются мифы о трудностях самостоятельной установки встраиваемых посудомоечных машин. Зачем нужен платный мастер, если мастера можно видеть в зеркале.

Подключение к водопроводу

Шланг от посудомоечной машинки допускается подключать к смесителю раковины, однако при этом постоянно следует следить за соединением на случай протечки. Лучше подсоединить машину к трубе водопровода напрямую. Все работы проводить только после того, как перекрыт доступ воды на вводе в квартиру.

При любом способе подключения следует установить фильтр грубой очистки, для защиты посудомоечной машинки от мусора в воде. Если этого не сделать, то со временем форсунки внутри камеры выйдут из строя.

Если длины штатного шланга достаточно, то подсоединить можно с помощью тройника в точку включения смесителя. При этом шланг от смесителя откручивается от трубы и между ними вставляется тройник. На свободный вывод тройника прикрутите шаровой вентиль, фильтр и далее уже шланг для подачи воды в посудомойку.

Если водопровод проложен на удалении от места установки, то удлините шланг, но максимум на 5 метров или проложите отдельную ветку трубы и выведите подключение непосредственно за машинкой или сбоку от нее. Однако второй способ требует наличия инструмента для работы с тем типом труб, которыми выполнена разводка, и соответствующих навыков.

Если труба водопровода проходит мимо места установки машинки, то проще врезаться в нее и установить тройник.

Для стальных труб используйте обжимной хомут с патрубком для подсоединения посудомойки. Хомут состоит из двух частей, между ними зажимается труба через специальный резиновый уплотнитель, в котором есть отверстие. Его следует ориентировать вверх или в сторону машинки, и патрубок на одной из половинок хомута располагать над отверстием в уплотнителе. Как только хомут одет и затянут болтами, с помощью дрели и сверла по металлу сверлится отверстие в трубе. Полученный таким способом тройник отлично подойдет для подключения запорной арматуры – шарового вентиля, фильтра и шланга от посудомойки.

Для металлопластика все еще проще. Достаточно найти ножницы для металлопластика и развертки для калибровки внутреннего диаметра. Перед работой обязательно проверьте, что на вводе холодной воды перекрыт вентиль:

1. Вырежьте возле места установки машинки участок трубы примерно 3 см. Резать необходимо строго под углом 90о.
2. Зачистите и откалибруйте оба конца трубы разверткой и оденьте на трубу фитинги американки.
3. Подсоедините оба края трубы к тройнику.
4. К свободному выводу тройника подсоедините шаровый вентиль, фильтр и к нему уже шланг от посудомоечной машинки.

Большинство моделей посудомоечных машин рассчитано на подключение только холодной воды. Однако для экономии ресурса ТЭНов и общих затрат на электроэнергию есть возможность подсоединить и ГВС. Подключение выполняется таким же образом, как и в случае с холодной водой.

Однако если машина имеет два ввода, но подключать будут только холодную, то второй ввод следует так же подключить к холодной воде, а не оставлять с заглушкой. В продаже имеются специальный Y-образные шланги именно на этот случай.

Подсоединение к водопроводу

Холодную воду проще всего взять из магистрали, которая обслуживает мойку (изображение № 3). В комплекте вместе с машиной обычно идет шланг длиной 1,5 м. Если он оказывается коротким, его легко удлинить. Лучше брать целый кусок детали нужной длины. Любое соединение увеличивает риск протечки. Отечественная система водоснабжения не отличается идеальной чистотой, поэтому рекомендуется на вход в машину поставить дополнительный съемный фильтр. Он поможет спасти внутренности агрегата от песка и ржавчины, которые иногда появляются в системе.

Запорный кран лучше устанавливать качественный, шаровой конструкции. С его помощью можно перекрыть доступ воды в посудомойку вручную и защитить машину от протечек. Для некоторой экономии электрической энергии теоретически можно подключить аппарат к системе горячего водоснабжения. Но такая вода может в своем составе содержать много механических примесей, которые будут способствовать сокращению сроков службы аппарата.

Подключение посудомоечной машины к подаче воды в целом понятно. Теперь стоит поговорить о подсоединении к стоку (изображение № 4).
