Электропроводка в панельном доме

Составляем схему электропроводки квартиры.

Для начала, необходимо узнать какие электроприборы будут использоваться в квартире и где они будут установлены. Начнем с кухни, так как в этом месте традиционно сосредоточены наиболее мощные приборы. Один из них электроплита, на которую прокладывается отдельный кабель от электрощита марки ВВГ 3х6 и устанавливается отдельный автомат. Так же прокладывается напрямую от щита отдельный кабель на другую мощную электротехнику, такую как стиральная и посудомоечная машина, водонагреватель, теплые полы, кондиционер.

На остальные розетки в квартире можно пробросить общий кабель до распределительной коробки, а от нее уже выполнить разводку кабелем на каждую розетку или блок розеток. С освещением поступим так же, на коробку бросим общий провод, а от коробки сделаем разводку к светильникам и выключателям.

Таким образом, у нас получается схема, в которой питание всей нагрузки квартиры разбито на групповые линии. Такие как, группа освещения, группа бытовых розеток, группы силовых розеток.

Рисунок 3. Упрощенная структурная схема электропроводки квартиры.

Составив принципиальную схему и зная площадь, места прокладки кабеля, места установки розеток и выключателей можно приступать к подсчету количества материалов которые потребуются для монтажа. Схема электропроводки квартиры поможет нам подсчитать метраж кабеля, число розеток и выключателей, приобрести нужное количество и тип автоматов, выбрать электрический щит.

Вот еще пара схем, которые будут более понятны для не профессиональных электриков или людей имеющих поверхностное представление об электричестве. На схеме наглядно показаны кабели, автоматические выключатели, а так же потребители электроэнергии.

Рисунок 4. Принципиальная схема электропроводки однокомнатной квартиры.

Рисунок 5. Структурная схема электропроводки квартиры.

1. Пластмассовый корпус щита2. Зажимные элементы нулевых рабочих проводников3. Зажимной элемент нулевых защитных проводников, а также проводника уравнивания потенциалов4. Зажимной элемент входных выводов защитных аппаратов групповых цепей5. Выключатель дифференциального тока (УЗО)6. Автоматы7. Групповые линии

Узнайте больше о монтаже и замене электропроводки

[vc_column width=»1/1″]

Проводка в квартире своими руками выполняется по правилам, которые регламентируются ГОСТами и противопожарными нормативами:

• Розетки, счетчики разделительные коробки для удобства обслуживания устанавливаются в легкодоступных местах.
• Выключатели крепятся на высоте 900 мм от пола.
• В санузлах разрешены только специальные влагозащищенные розетки.
• Эргономичная высота размещения розеток 300 мм от пола.
• Запрещено устанавливать розетки ближе чем на 500 мм от газопровода и металлических элементов: батареи, трубы, раковины и пр.
• На каждые 6 м2 — 1 розетка, на кухне не менее 3.
• Если запланирована полная замена проводки, кабель прокладывается по вертикальным и горизонтальным линиям, должна быть составлена схема. По горизонтали – 200 мм от потолка, плинтуса, балок, по вертикали – 100 мм от стыка стен, окон, дверей.
• В санузлах рекомендуется скрытая проводка, или открытая с использованием кабеля.

Замена проводки в панельном доме своими руками сопряжена с некоторыми сложностями. Главное ограничение —  штробить потолок и несущие стены строго запрещено!

Новая электропроводка в квартире панельного дома должна монтироваться в старые штробы и пустоты в перекрытиях, на видео эти особенности хорошо показаны. Если это по каким-либо причинам невозможно или требуется разместить розетки и выключатели по новой схеме, проводка ведется поверх стен, а затем зашивается листами гипсокартона или др. материалом. Конечно, это приведет к уменьшению площади квартиры, если вам это решение не подходит, остается только открытая проводка.

При монтаже обшивки применяются распределительные и установочные коробки, предназначенные для полых стен.

В связи с увеличением количества электроприборов, во избежание аварийных ситуаций в электросети, необходима замена проводки

Здесь важно выбрать правильное сечение провода. В квартирах максимальный ток при длительных нагрузках ≈ 25 ампер, согласно нормативам ПУЭ сечение медной жилы:

• Для розеток кабель диаметром 2,5 мм2, соответственно сечение 5 мм2, 25 А, 5,9 кВт.
• Для осветительных приборов можно использовать жилу диаметром 1,8 мм2, поперечное сечение 2,5 мм2.
• Для электроплит и духовок – диаметр жилы 4,5 мм2, сечение – 16 мм2, 38 А.

Алюминиевая проводка значительно уступает медной по длительности допустимых нагрузок. Например, для алюминиевых жил диаметром 2,5 мм2 максимальная нагрузка 4,4 кВт, что соответствует 20 А.

Замена электропроводки должна осуществляться не только на основе расчета мощности и материала изготовления жилы, так же необходимо учитывать длину кабеля, количество жил, способ прокладки, вид изоляции.

Для расчета необходимо сделать чертеж, с указанием мест, где будут расположены: выключатели, розетки, светильники, ТВ, посудомойка, бойлер, и т.д.

Например, нам требуется проводка в хрущевке, 2 комнаты. Считаем, сколько будет отдельных линий:

• плита;
• стиральная машина;
• розетки на кухне – 2 линии, по одной — в 1 и 2 комнате;
• свет;
• накопительный водонагреватель – 1.

Получается 8 электролиний. Считаем метраж провода:

• плита ≈ 20 м ВВГ – 3х4мм2;
• розетки ≈ 100 м ВВГ- 3х2,5 мм2;
• освещение ≈ 100 м ВВГ – 3х1,5 мм2.

8 отдельных групп = 8 автоматов:

• свет — 16 А;
• плита — 32 А;
• водонагреватель — 16 А;
• розетки — по 25 А.

А также: вводной двухполюсный автомат — 50 А, УЗО общее — 63А, 30 мкА — ток утечки. Можно установить УЗО по группам или дифференциальные автоматы, но цена будет выше.

Расходники: подрозетники, саморезы, дюбеля, коробки электрические распаяные, гофротруба, если провода будут зашиты гипсокартоном, алебастр – 20 кг, изолента.

Приблизительно в одной комнате замена проводки обходится в 120$, столько же на кухне, в ванной – 80-90$, в прихожей — 100$. А дополнительно придется заплатить за штробление стен из кирпича 3$ м/п, из бетона 3,2$ м/п, проложить кабель-канал – 1,5$ м/п.

Если вы решили самостоятельно поменять проводку в квартире, придется потратится только на материалы, для 2-комнотной квартиры выйдет 150-200$, в зависимости от качества материала.

Правильная схема электропроводки

Более эффективной и надежной будет такая электропроводка, которая будет предусматривать подведение отдельных кабелей для различных групп электрических устройств.

То есть один кабель должен подавать ток к розеткам, второй — к осветительным приборам, третий — к мощным электроприборам.
Собственно этот принцип учтен в следующей схеме проводки, которая прокладывается в однокомнатной квартире.

Перед тем, как сделать детальные разъяснения этой схемы, рассмотрим еще одну картинку наполнения распределительного щитка.

Электропроводка обозначается красной и фиолетовой линиями. По сути дела каждая из линий, которые подходят к распределительной коробке, является отдельной ветвью проводки.

Так, на схеме 2 видно, что за входом в жилую комнату находится 2 распределительные коробки Огр1 и Ргр1. К ним подходят две ветви (два контура). Ветвь, обозначенная красным цветом, предназначена для коммутации розеток, распределительная коробка обозначена Р (розетки) гр (группа) 1. Фиолетовая линия является ветвью, к которой подключаются осветительные приборы, распределительная коробка обозначена О (освещение) гр (группа) 1.

В дальнейшем мы будем проводить объяснение схемы с одновременными рекомендациями по оптимальной организации электропроводки.

На рис. 2 видно, что возле входа в квартиру размещается силовой щит. Его еще называют распределительным. Собственно от него и начинается прокладка каждого контура (группы) электропроводки.

Этот щит содержит в себе определенное количество автоматических выключателей (АВ). Специалисты отмечают, что одна ветвь электропроводки должна иметь отдельный АВ. При этом нагрузка на нее не должна превышать двух киловатт. Также, в идеале, сколько ветвей в квартире, столько АВ и УЗО должно использоваться. По крайней мере Узо должны быть установлены на все розеточные группы.

Необходимые инструменты и материалы

Первым этапом работы можно считать подготовку инструментов и материалов, которые будут необходимы. Заранее подготовив все предметы нужные для монтажа, избавляются от отвлечения и потери времени на их поиск во время рабочего процесса. Итак, понадобятся:

• электроперфоратор, который будет иметь патрон стандарта СДС Плюс или СДС Макс/ болгарка/дрель;
• бур, подходящий для работы с бетонными основаниями, диаметр должен быть от пяти до восьми миллиметров, длина шестьдесят миллиметров;
• защита для глаз, желательно использовать маску, но можно надеть и очки;
• зубило;
• молоток;
• коронка, предназначенная для сверления бетона, со специальным хвостовиком СДС Плюс или СДС Макс;
• коронка с режущими кромками, выполненными из алмаза, чтобы просверлить бетон безударно;
• шпатель;
• любой сосуд, в котором можно будет замешать раствор;
• сухая смесь;
• миксер для перемешивания смеси.

Первым этапом работы можно считать подготовку инструментов и материалов, которые будут необходимы.

Когда и зачем нужно менять старую проводку

Далеко не все из нас живут в новостройках, большинство домов в стране возведено больше четверти века назад. Само собой, и внутреннее оснащение этих зданий давно уже устарело. Так, провода для электросетей в прошлом веке делали из алюминия – металла, сильно подверженного коррозии. Кроме того, со временем его структура меняется, и старые провода становятся очень хрупкими. А это сильно увеличивает риск короткого замыкания и последующего за ним возгорания.

У старой проводки достаточно и других проблем:

• Нет защитного заземления, принятого сейчас повсеместно. Вместо этого – глухозаземленная нейтраль. Разводка старых проводов произведена методом разветвления.
• Отсутствуют УЗО.
• Число розеток в старых квартирах не соответствует потребностям жильцов.

Следует принять во внимание и тот факт, что за пару последних десятилетий количество бытовых электроустройств в квартирах выросло в несколько раз. Почти в каждой семье имеются разного рода кофеварки, миксеры, музыкальные центры, ноутбуки и т. п

Нагрузка на старые электросети заметно поднялась и давно уже не соответствует изначально заложенной в проекте. А это прямой риск возникновения аварийной ситуации и пожара

п. Нагрузка на старые электросети заметно поднялась и давно уже не соответствует изначально заложенной в проекте. А это прямой риск возникновения аварийной ситуации и пожара.

Во многих домах из-за старой проводки часто искрят и выходят из строя розетки. При их починке ломаются провода. Из-за утечки тока любая стена может неожиданно ударить вас электрическим разрядом. Иногда, стоит только включить в сеть какой-либо мощный электроприбор, от старых проводов начинает пахнуть плавящейся изоляцией. Если вы заметили хотя бы один из подобных признаков, то старая проводка явно нуждается в срочной замене. Если признаков больше, то времени на размышления у вас почти не осталось.

По масштабу работ замена старой проводки может быть:

• частичной;
• полной.

Частичная замена старой проводки оправдана, если:

• Имеются повреждения (механические или от пожара) лишь одной линии нестарой проводки.
• На одну или несколько линий увеличилась нагрузка, которую провод не способен выдержать. А вот остальную проводку, как и распределительный щиток, еще вполне можно использовать.
• В самом скором времени планируется капитальный ремонт, нужно только немного подождать. В данном случае можно сделать частичный ремонт старой проводки.

Полную замену старой проводки необходимо провести в случаях, когда:

• Ее изоляция ссохла и потрескалась.
• Если вышел срок ее эксплуатации. Для алюминиевой он составляет 20 лет, для медной – 30.
• В квартире или доме старые розетки.
• Старая проводка не выдерживает новые мощности. Например, тонкие провода не справляются с нагрузкой от одновременно включенных в квартире электроприборов.

Если в замене старой проводки нуждаются дома, построенные два десятилетия назад, что уж говорить о хрущевках, многим из которых «за пятьдесят»? Старую проводку делали из алюминиевого провода, который даже не был защищен гофрой. Впрочем, винить проектировщиков бессмысленно: в прошлом веке в квартире, кроме телевизора и холодильника, люстры и утюга, других электроприборов зачастую не имелось. А им мощная сеть была без надобности.

Со временем к стандартному набору добавились электроплиты, микроволновки и чайники, стиральные и посудомоечные машины, пылесосы и кухонные комбайны – и ситуация резко изменилась. Включите в старой квартире пару-тройку таких приборов одновременно – и мгновенно вышибает пробки. Кроме того, каждый раз при перегрузке сети возникает опасность пожара.

Заключительный монтаж. Розетки и выключатели

Розетки и выключатели устанавливаются в самую последнюю очередь, после чистой отделки (покраски или поклейки обоев). Самое главное правило хорошего монтажа – это хороший контакт!

Большинство розеток в вашей квартире проходные, то есть через них шлейфом кабель идет к каждой последующей розетке. Чтобы в будущем избежать проблем с проводкой во-первых, не покупайте дешевых розеток (например ИЕК), у них очень плохой (мягко говоря) зажим и в последствии такие розетки и выключатели могут просто сгореть. И во-вторых, протягивайте все соединения по второму разу! Проверяйте каждый зажатый или закрученный провод подёргав его. Если провод выскочил из зажима, значит вы плохо его зажали или зажим оказался бракованным.

Среди профессионалов считается, что лучшими зажимами в розетках обладает продукция фирмы LeGrande, и Шнайдер.

Чтобы рамки ложились ровно и плотно, устанавливайте группу розеток или выключателей по уровню, стык в стык, и прикручивайте их к подрозетникам маленькими саморезами с двух противоположных сторон вплотную к стене. После чего закручивайте распорки внутри розетки (при их наличии)

Важно не задеть распорками или саморезами провода внути подрозетника!

Отлеживайте положение кабеля в подрозетнике, чтобы он не попадал на распорки. Такж не используйте слишком длинные саморезы, которые могут задеть провода.

На каждом этапе ремонта необходимо проверять линии на работоспособность, так как после конечной отделки исправить что-либо без порчи отделки будет невозможно.

Виды монтажа электропроводки в панельных домах

Проводка в квартире может подлежать замене частично или полностью. Если для выполнения своей задачи уже не годятся абсолютно все электрические провода, то необходимо в обязательном порядке составлять новую схему прокладки электрической сети внутри стен. Для этого придётся восстановить на бумаге расположение старой проводки.

В схеме обозначают подведение проводов к компьютеру и другой технике

Обычно больше всего проводов спрятано в кухне, где на площади в 6 м2 монтируют 3 розетки. А в спальне и других комнатах на этом пространстве, как правило, располагают только одну розетку. Отдельный разъём для подключения к электросети необходим плите, причём для этой бытовой техники подходит лишь кабель с сечением от 4 до 6 мм. В ванной, где уровень влажности высокий, полагается ставить розетку с распределительным трансформатором.

Проводку не всегда делают открытой, хоть это и самый оптимальный вариант, позволяющий проводить ремонт, не касаясь электрической сети. Некоторые предпочитают проводить в панельном доме скрытую проводку, пряча её под слоем штукатурки, в полу или в потолке.

В этом случае провода скрывают пластмассовыми крышками

Укладка под штукатуркой

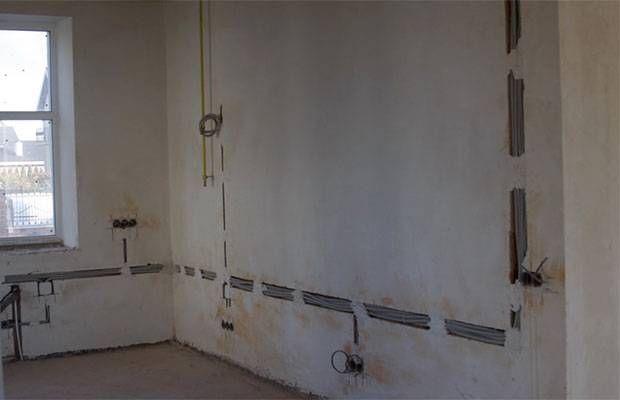

Когда электрические провода прячут за отделкой, в стене предварительно создают каналы под коробку для введения кабеля. После этого провод закрепляют металлическими скобами и покрывают пластом штукатурки. Под слоем строительной смеси можно скрыть много кабелей, которые подведены к розеткам, осветительным приборам, кондиционеру, электронной технике, стиральной машине и другой технике.

Чтобы спрятать эти провода, полагается нанести на них слой штукатурки в 1 см

Правда, в здании из панелей штукатурки в стене нет, отчего строительную смесь приходится наносить в каналы с проложенными проводами чрезвычайно тонким слоем. Поэтому мастера советуют увеличивать глубину штроб или отделывать стены листами гипсокартона, монтаж которых не обременителен.

Монтаж на полу и потолке

Если кабели решают спрятать за напольным покрытием, то пользуются гофрами и делают бетонную стяжку. В этом случае провода разрешается подводить к приборам и розеткам напрямую. При этом пол можно сделать тёплым, подогреваемым с помощью кабелей, размещённых в стяжке.

Такой способ укладки проводов принесёт двойную пользу

Если хозяевами панельного дома задумано сделать подвесной потолок, то основные кабели не воспрещается расположить на нём. Это способ прокладки проводов может показаться сложным, так как подразумевает создание в стене каналов для скрытой проводки, идущей к выключателям и розеткам. Эти вертикальные штробы, где будет спрятана электрическая сеть, следует просверливать посредством перфоратора или штробореза.

Надо иметь в виду, что из-за создания каналов конструкция ослабляется. Поэтому, дабы не навредить арматуре, которая поддерживает потолок и стены, провода нельзя располагать на глубине более 1 см. Чтобы предотвратить выпадение проводки из канавки, применяют алебастр или дюбель-хомуты, требующие проделывать небольшие дырочки.

Каналы в потолке следует делать маленькими

Работа по демонтажу старой проводки, спрятанной в потолке, будет менее пыльной и более качественной, если сначала высверлить по периметру порядка 10 отверстий, а затем выбить бетон долотом. Старую проводку потребуется просто вытянуть, а новую — втянуть при помощи стальной проволоки.

Замена проводки своими руками поэтапно

Есть несколько основных этапов, которые придется пройти при полной или частичной замене электропроводки:

• обесточивание – несмотря на кажущуюся простоту, является одним из важнейших этапов. Необходимо заглянуть в щиток и последовательно выключить все автоматы. После следует проверить – крутится ли электрический счетчик, померить напряжение в розетках
• демонтаж. Удалить своими руками изношенные провода, предварительно сняв люстры и светильники, коробки и розетки.
• составить план размещения новой сети для каждой комнаты, включая ванную комнату, кухню, туалет
• подготовить поверхность и выполнить монтаж, фиксируя провода по кабель-каналам и устанавливая коробки
• последний этап – проверка полученной сети и отделочные работы. Только убедившись в исправности электросети, можно замуровывать провода в стены, выполнять отделку и клеить обои.

Кроме того, при осуществлении электромонтажных работ в жилом доме следует учитывать некоторые правила, регламентированные противопожарными нормами и ГОСТ:

• разделительные коробки, счетчики и розетки нужно установить в доступном месте
• высота крепления розеток – 30 см, выключателей – 90 см.
• если рядом находится металлический элемент (радиатор, труба и т. д.), розетки размещают на расстоянии 50 см от него
• в туалете возможна лишь установка электрических розеток с защитой от воды
• в кухне необходимо иметь минимум три розетки, по квартире из расчета – одна розетка на шесть кв.м.

Кроме того, необходимо составить схему, как будет прокладываться кабель по горизонтальным либо вертикальным линиям. Это не только сделает работу проще, но и позволит правильно установить внутреннюю сеть.

Способов прокладки кабелей для квартирной электросети есть множество. Монтаж можно осуществлять в старых каналах, что является самым безопасным вариантом, в стяжке (с деревянным полом дело обстоит сложнее), в штукатурке или же под потолком, если планируется сделать натяжной потолок. Все зависит от предпочтений владельцев жилья и технических особенностей помещения.

В любом случае, необходимо соблюдать безопасность выполнения работы и противопожарные, строительные нормы. Это позволит установить нужное количество проводов и выполнить разводку максимально качественно.

Панельные дома являются зданиями старой постройки. Системы коммуникации в них уже устарели, поэтому их нужно менять. Старая электропроводка выполнена из алюминиевых проводов, что недопустимо по современным нормам. Их срок службы ограничен 20-ю годами, после чего проводка может загореться. По новым требованиям в доме должна быть медная электропроводка. Следует разобраться в способах замены старой проводки в панельном доме.

Проводка в панельном доме – особенности и сложности при замене

Для начала стоит отметить, что существует несколько конфигураций панельных домов. Отличительная особенность проводки в таких жилищах заключается в том, что она проложена в специальных штробах, которые формируются на заводах в момент производства плиты. Кроме этого, все стены в таких домах являются несущими (за исключением перегородки санузла), поэтому в панелях запрещено создавать штробы, поскольку таким образом нарушается несущая способность перегородок. В более старых вариантах панельных домов можно обнаружить, что проводка проложена в местах стыка стен с потолком или же между собой.

В панелях создавать штробы нельзя

Расположение точек в панельках также имеет свои особенности. Розетки размещаются на высоте порядка 90 см, а выключатели – 150–180 см. Делалось это для того, чтобы расстановка мебели в квартирах небольшой площади не мешала пользоваться источниками электроэнергии. Нередко можно обнаружить, что рубильники (автоматы), расположенные в распредщитке, включали одновременно и освещение, и розетки, причем для них прокладывался провод одинакового сечения. Современные правила обязывают разделять освещение и розеточные группы, используя провод сечение 1,5 мм2 и 2,5 мм2 соответственно.

Существует несколько причин, по которым рекомендуется произвести замену проводов в объектах панельного домостроения. Первая из них – это износ алюминиевой проводки. Постоянный перегрев алюминия, а в настоящее время в наших квартирах большое число мощных приборов, приводит к его осыпанию. В связи с этим толщина жилы кабеля уменьшается, что может вызвать перегрев проводов, короткое замыкание или вовсе воспламенение. Если в проводке отсутствует провод заземления, ее также рекомендуется заменить.

В панельных домах проводка расположена в специальных каналах, которые формируются во время производства плиты

Замена электропроводки в панельном доме может быть осуществлена по существующим каналам, расположенным в стенах. Как правило, они представляют собой пластмассовые трубы, которые замоноличены в стене. Этот способ актуален, если существующее расположение розеток и выключателей полностью устраивает хозяев, а добавлять новые в планы не входит. При необходимости монтажа дополнительных точек без штробления, увы, не обойтись. В таком случае стоит выбрать открытый тип прокладки, о котором будет рассказано ниже.

На первоначальном этапе необходимо обесточить квартиру. После этого снимают все выключатели и розетки и проводят визуальную оценку состояния подрозетников. Если их состояние удовлетворительное, то элементы можно оставить, в противном случае рекомендуется сменить изделия на новые

Кроме подрозетников следует уделить внимание и распаячным (распределительным) коробкам. При необходимости их также рекомендуется заменить

Следующий этап заключается в непосредственной замене проводов

Для этого к концам старого провода прикручивают новый (сделать это можно, например, изолентой) и через распредкоробку начинают вытягивать кабель. Таким образом место старого провода займет новый. Часто концы старого проводов могут быть замазаны бетонным раствором. Делалось это в целях исключения движения проводов по каналам во время монтирования розеток и выключателей, хоть делать это категорически запрещено. В таком случае придется удалить старый раствор перфоратором или другими подручными средствами

Следующий этап заключается в непосредственной замене проводов. Для этого к концам старого провода прикручивают новый (сделать это можно, например, изолентой) и через распредкоробку начинают вытягивать кабель. Таким образом место старого провода займет новый. Часто концы старого проводов могут быть замазаны бетонным раствором. Делалось это в целях исключения движения проводов по каналам во время монтирования розеток и выключателей, хоть делать это категорически запрещено. В таком случае придется удалить старый раствор перфоратором или другими подручными средствами.

Аналогичным способом поступают и с проводами, идущими к источникам освещения. После того, как в распределительной коробке окажутся концы медной проводки, их следует соединить между собой при помощи одного из следующих способов:

• болтовые соединения.
• клеммные колодки;
• опрессовка гильзами;
• пайка;
• пружинные зажимы;
• сварка;

Мы не будем говорить о том, какой из этих способов более надежный или предпочтительный, поскольку у каждого из них есть как свои сторонники, так и ярые противники. Вы можете выбирать наиболее предпочтительный для вас и производить соединение проводов так, как вам удобно.

Монтаж проводки открытым способом

Мы не будем детально останавливаться на особенностях монтажа каждым отдельным способом, они во множестве описаны в предыдущих статьях. Поговорим только о преимуществах и недостатках каждого из них.

Внешний вид открытой электропроводки

Итак:

Согласно п.2.1.4 ПУЭ, открытой проводкой называется электропроводка, проложенная непосредственно по элементам строительных конструкций. К ней относится монтаж проводки в плинтусах и в специальных электротехнических плинтусах.

К преимуществам открытой проводки можно отнести:

• Возможность монтажа в уже отремонтированных помещениях. Ведь установка коробов для прокладки провода не подразумевает большое количество пыльной работы и разрушения строительных конструкций.
• Высокую степень ремонтопригодности. Ведь провод, проложенный в коробах, достаточно легкодоступен и в случае неисправности, его легко можно достать или заменить.
• Ввиду отсутствия необходимости выполнения работ по штроблению стен скорость монтажа скрытой проводки достаточно высока. Поэтому для небольшой по площади квартиры все работы можно выполнить буквально за один день.

Монтаж проводки скрытым способом

Скрытой проводкой называют электропроводку, проложенную непосредственно в элементах строительных конструкций. К ней относится проводка, проложенная под стяжкой, в полостях строительных конструкций и под подвесными потолками.

Скрытая электропроводка

К преимуществам скрытой проводки можно отнести:

• Благодаря ее скрытости от посторонних глаз, такой способ имеет более привлекательный внешний вид. При этом он не забирает и так небольшое пространство хрущевок.
• Схема электропроводки кирпичной хрущевки не предполагает использования дополнительных коробов для прокладки провода. Поэтому цена материалов значительно сокращается.
• Провод, проложенный скрытым способом, имеет более высокие параметры перегрузочной способности. Ведь кирпич или цементный раствор имеют более высокую теплопроводность в отличие от воздуха. Это позволяет лучше передавать тепло провода и снижает вероятность его перегорания.
• Требования пожарной безопасности к скрытой проводке менее жестки и не имеют массы ограничений по применению.

Как прокладывать новые линии

Если вам нужно просто заменить электропроводку в хрущевке – её просто прокладывают по тем же каналам в плитах. Для этого к жилам старого кабеля прикручивают новый и протягивают. Если кабель не протягивается – возможно где-то есть замурованная распредкоробка или розетка и кабель держится на асбесте или штукатурке – нужно найти, где она находится. Когда вы её разобьёте – линия будет продёргиваться с лёгкостью.

На видео ниже наглядно показывается, как это правильно делать:

Но если вы захотели увеличить количество розеток или перенести их возникают сложности. Штробить несущие плиты не всегда можно.

Важно! Нельзя делать горизонтальные штробы. По некоторым нормативным документам это запрещено, например, Постановление Правительства Москвы от 8 февраля 2005 г

N 73-ПП «О порядке переустройства помещений в жилых домах на территории города Москвы» и его редакциях. Также встречается информация о запрете горизонтальных штроб в плитах длиной более 3 метров. Это связано с тем, что из-за осевой нагрузки плита может «сложится» по штробе. Поэтому стоит обойтись без штробления.

Рассмотрим 3 варианта прокладки новых линий проводки в хрущевке. Новые линии прокладывают:

1. По полу. Кабели прокладывают в гофре под стяжкой в полу. Недостатком является затруднения в случае выхода из строя кабеля – придётся долбить стяжку. О том, как провести электропроводку в полу, мы рассказывали в отдельной статье.
2. В плинтусах. В продаже есть ряд плинтусов с кабель каналами, в этом случае вам нужно будет сделать только небольшую вертикальную штробу до новой розетки. Подробнее вы можете узнать из статьи: как провести проводку в плинтусе.
3. Под натяжным или подвесным потолком, или за другими элементами гипсокартонных конструкций. Также придётся делать вертикальные штробы, но это фактически подобие наружной проводки, проложенной в гофрированной трубе по потолку или его углу со стеной.

Межкомнатные перегородки из кирпича, газобетона, «дранки» и других материалов можно штробить и прокладывать линии как вам удобно.
