Расчет покрытия кровли
Чтобы расчеты кровельного материала были как можно точнее, их обычно проводят после установки стропильной системы.
Только после завершения сбора конструкции можно определяться с более подходящим материалом для покрытия кровли.
Выбирают материал, взяв во внимания погодные условия на местности, количество осадков и располагающих для строительства финансов.
Кроме этого, количество материала всегда больше, чем площадь крыши.
Помимо того, что уложенные материалы для тепло-, паро- и гидроизоляции влияют на это значение, прибавку дает и способ укладки материала, который проводят зачастую внахлест.
Дополнительно на количество кровельного материала влияет наличие добавочных элементов.
Во всех расчетах вам поможет калькулятор вальмовой крыши — онлайн.
ОСТОРОЖНО!
Некоторые виды кровельного материала нуждаются в обустройстве дополнительной обрешеткой сплошной укладки. Это увеличивает затраты на строительство. К такому материалу можно отнести черепицу на мягком основании.
Последний нюанс, который стоит учитывать – это количество потерь материала. Учитывая устройство вальмовой разновидности конструкции, которая представлена трапециевидными и треугольными скатами, необходим раскрой материала.
В таком процессе теряется около 30 %. Оптимальным решением, позволяющим избежать столь больших потерь, является использование черепицы битумного типа или штучного материала для кровли.
Стандартный принцип расчета количества кровельного материала:
- Рассчитывается площадь общего покрытия крыши;
- Делится на площадь одного листа материала;
- При этом учитывается не полная площадь материала для кровли, а на полезную его часть, т.е. на ту, которая покрывает поверхность. Для этого вычитают из общей площади материала расстояние, которое уходит на стыковку и нахлесты. Обычно такое значение равно 15 см.
Для более ясного представления о расчетах, можно рассмотреть два примера с использованием различного типа кровельного материала: шифер и металлочерепица.
Для шифера пример расчета следующий:
- Обычно используют для покрытия семь листов волнового шифера, полезная площадь которых равна 1,335 м2.
- Если применяются 8 листов такого материала, то значение полезной площади равно 1,56 м2.
- Далее, значение общей площади крыши делят на значение полезной площади материала. Если площадь крыши, например, 26,7 м2 то количество листов шифера, необходимого для оборудования кровли, равно 20 штук.
Пример расчета для металлочерепицы:
- Выбирая подобный материал для покрытия, стоит знать, что чем меньше размер материала, тем больший размер стыков необходимо применять.
- Изначально значение общей площади умножают на поправочный коэффициент, равный 1,1.
- После этого получившееся значение площади делят на полезную площадь черепицы, в зависимости от ее размера и, соответственно размера нахлествов.
Если конструкция покрытия крыши комбинированная и сложная, то значение перерасхода может достигать 60%.
Калькулятор расчета крыши
Способы
Замеры вальмовой кровли для расчёта её площади выполняются двумя способами — это прикладная и практическая методика.
Прикладной способ замеров
Способ заключается в том, что замеры производят по чертежам плана ещё не построенной кровли.
Замеры делаются на стадии проектирования дома с целью сбора необходимых данных для подсчёта количества расходных материалов: кровельного покрытия, пароизоляции и утеплителя.
В ином случае замеры по чертежам выполняют с целью расчёта потребности новых материалов для реконструкции кровельного покрытия.
План кровли:
Расчёт площади производится на основании проектных данных плана кровли. Оперируя масштабом чертежа, определяют размеры необходимых параметров в реальности.
Старая проектная документация может несколько отличаться от реальной планировки кровельного покрытия дома. Это может быть следствием корректировки проекта во время строительства объекта. Реальный результат могут дать непосредственные замеры на самом доме.
Практическая методика
Этот способ применяют для создания спецификации потребности в количестве нового кровельного покрытия старого дома с вальмовой крышей, когда проектная документация была безвозвратно утеряна.
Чтобы не подвергать себя риску падения с высоты, хозяин дома может воспользоваться лазерным теодолитом, взятым напрокат. Если это будет сложно ему сделать, то лучше вызвать геодезиста с прибором.
Специалист в течение часа или того меньше произведёт необходимые замеры, результаты которых будут использованы для расчёта площади вальмовой крыши.
Основные характеристики вальмовой крыши
Схема конструкции скатных крыш: 1 — вальма, 2 — боковой трапециедальный скат, 3 — конек, 4 — наклонное ребро.
На сегодняшний день принято выделять две разновидности конструкции кровли:
- Скатные крыши.
- Плоские.
Стоит понимать, что плоские крыши домов не бывают абсолютно плоскими на самом деле. У них должен быть угол наклона как минимум 1 градус для того, чтобы обеспечить сток дождевой и талой воды.
В России в связи с климатическими условиями более целесообразной является установка скатных крыш, потому как частое выпадание таких осадков, как дождь либо снег, не может позволить плоским конструкциям эффективно отводить воду, которая скапливается на крышах.
Вальмовая крыша – это разновидность скатной крыши, при этом внешне она похожа на палатку. Ее составляют четыре отдельных ската, два из которых изготавливаются в форме трапеции,а другие два – треугольниками.
Такая конструкция может позволить вальмовой и полувальмовой крышам быть довольно привлекательными внешне и достаточно надежными в эксплуатации.
Помимо этих характеристик вальмовая крыша имеет довольно высокую сложность как кровельной, так и стропильной системы. Исходя из этого, производя расчет площади, понадобится обязательно учитывать следующие факторы:
- Интенсивность выпадания различных атмосферных осадков.
- Материал, из которого планируется изготавливать кровлю.
- Скорость и сила ветра в районе, котором располагается строение.
Исходя из этих значений будет необходимо произвести расчет таких показателей, как площадь, высота, требуемый угол наклона ската и так далее.
Стропильная система четырехскатной крыши.
Для того чтобы обеспечить максимальную точность, можно произвести расчет с помощью грамотного специалиста в области архитектуры, который ранее работал с подобными конструкциями. Есть и другой вариант – использование специального компьютерного программного обеспечения для того, чтобы произвести строительный расчет.
Архитектор, который имеет высокую квалификацию, способен грамотно и качественно посчитать не только угол наклона, но и оптимальную площадь такой конструкции.
В связи с тем что конструкция вальмовой крыши будет включать в себя достаточно большое количество ломаных линий и неровностей, которые усложняют расчет площади всей поверхности либо отдельных скатов, посчитать все необходимое самостоятельно будет достаточно сложно, потому как существует очень высокая вероятность ошибок.
Конструкция кровли вальмовой крыши из металлочерепицы
Несущая конструкция вальмовой крыши представляет собой достаточно сложную стропильную систему, в которую будут входить и центральные стропила, которые не используются в других скатных кровельных конструкциях.
Большая сложность несущей конструкции может привести к тому, что будет необходимо тщательно посчитать все будущие нагрузки и угол наклона кровельного каркаса.
В том случае, если расчет будет содержать ошибки либо неточности, может получиться ненадежная система кровли, при этом существует вероятность того, что обрушится она уже в первый год эксплуатации.
В связи с этим в обязательном порядке понадобится производить точный и правильный расчет системы стропил и расчет площади вальмовой конструкции, от которых будут напрямую зависеть такие внешние характеристики, как срок эксплуатации и надежность конструкции кровли.

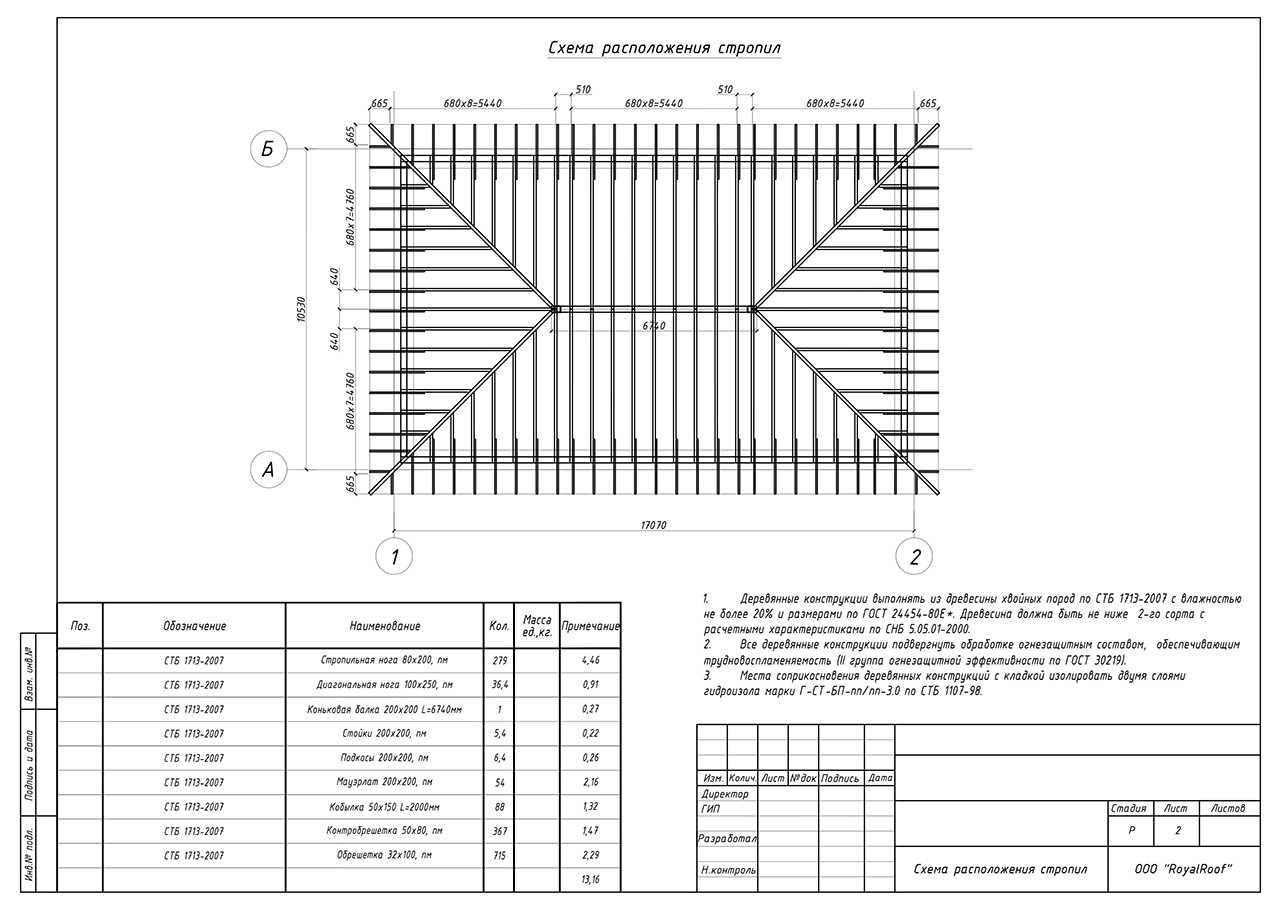

Схема стропил вальмовой крыши.
Площадь покрытия вальмовой конструкции необходимо вычислять в квадратных метрах. Делается это следующим образом:
- Понадобится посчитать площадь с учетом таких элементов, как окна кровли и труба дымохода.
- Вычислить длину ската от края карниза до нижней части конька.
- Рассчитать элементы, которые не относятся к покрытию кровли. Это могут быть стены брэндмауэра, парапеты, свесы и так далее.
- Выступающие части брусков, стоячие фальцы, а также примыкания полотен в случае, если применяется рулонная кровля, в расчет включать не нужно.
При вычислении площади, которую будет иметь вальмовая конструкция из металлочерепицы либо рулонного материала для кровли, длину скатов следует уменьшать на 70 см
В связи с тем, что расчет площади вальмовой конструкции будет включать в себя большое количество сложностей, не рекомендуется производить его исключительно своими силами: понадобится либо взять в помощь специалиста, либо использовать какое-либо специализированное компьютерное программное обеспечение, которое позволяет выполнять подобные расчеты точно и грамотно.
Чтобы выполнить такие расчеты, четырехскатную крышу из металлочерепицы разделяют условно на несколько частей, для каждой из которых следует производить собственный расчет. Далее останется лишь сложить полученные результаты между собой. В итоге получится требуемая общая площадь кровли.
Такой метод расчета способен не только упростить процедуру, но и уменьшить риск допущения ошибки в вычислениях.
Выбор угла ската кровли и определение высоты конька
Как и в предыдущих расчетах, процесс определения высоты конька зависит от выбранного угла ската. Несмотря на то, что вальмовая конструкция крыши позволяет соорудить скаты, имеющие разное значение углов, лучше всего делать конструкцию с одинаковыми углами.
Это позволит нагрузке распределяться равномерно и иметь крыше эстетичный внешний облик.
ВНИМАНИЕ!
Значение угла наклона относительно вальмовой разновидности конструкции варьируется между 20 и 45 градусами.
На более конкретное определение такого параметра влияют:
- Фактор повышенной нагрузки от снега предполагает сооружение конструкции с более крутым наклоном.
- Если ветер в районе расположения дома сильный и порывистый, то рекомендуется уклон делать не больше, чем 30 градусов.
- Намерение помещение чердака использовать под жилое помещение. В данном случае учитывается удобство передвижения по чердаку и возможность обеспечить все коммуникативные конструкции таим образом, чтобы к ним был свободный доступ в случае необходимости.
- Покрытие, выбираемое для кровли, также играет немаловажную роль. Выбирая определенный материал, нужно поинтересоваться минимально дозволенными характеристиками в отношении угла ската.
Относительно высоты конька, то определить ее очень просто, зная значение угла ската. В конструкции необходимо условно выделить прямоугольный треугольник, в котором одна из сторон будет искомой высотой.
Формула: h = b / 2 * tanA.
Угол наклона крыши
Как пользоваться калькулятором расчета количества стройматериалов вальмовой крыши
Ничего особо сложного нет — главное внимательно вводить все исходные данные с учетом рекомендованных размеров нагруженных элементов стропильной системы. Калькулятор позволит узнать стоимость строительных материалов, ознакомиться с чертежом и номенклатурой. Перед началом работ рекомендуется тщательно изучить инструкцию, на большинстве сайтов она довольно подробная.
Шаг 1. Перейдите к полям заполнения, с этого начинается работа на каждом калькуляторе. Выберите тип кровли для вальмовой крыши. Предлагаются два варианта.
- Жесткая. Имеется в виду металлическая черепица, металлопрофильные листы, асбестоцементный шифер или штучная черепица. Жесткая кровля имеет больше отходов, калькулятор посчитает их количество в зависимости от параметров крыши.
- Мягкая. Здесь выбор небольшой. Применяется только битумная черепица.
Прежде всего нужно указать тип кровли
Конкретные названия кровельных материалов вносить не нужно, надо лишь отметить тип.
Шаг 2. Укажите длину, ширину строения и его высоту. Высота – расстояние от потолочного перекрытия до конька, от нее во многом зависит объем чердачного помещения. Ширина строения – это не ширина дома, а ширина стропильной системы с учетом свеса кровли от стены до края крыши.
Далее указывают основные параметры дома
Шаг 3. Из каких материалов будут изготавливаться стропильные ноги. Чаще всего применяются доски 50×150 мм, но размеры могут изменяться в зависимости от климатической зоны расположения здания. К примеру, в северных регионах ширина досок может достигать 200 мм и более. Такая ситуация объясняется двумя причинами: высокими значениями снежного покрова и необходимостью устанавливать утеплитель толщиной не менее 25 см.
Следующий важный параметр — сечение стропил
Шаг 4. Отметьте, какая будет крыша – теплая или холодная. Этот параметр влияет на несколько факторов, от которых зависит алгоритм расчетов.
- Теплая крыша. Расстояние между стропильными ногами должно соответствовать ширине утеплительных материалов. В связи с такой зависимостью, на их количество влияет только этот фактор, нагрузки на крышу игнорируются.
- Холодная крыша. Для холодной крыши шаг стропильных ног может достигать 90 см и более, главный критерий расчетов – максимально возможные в данном регионе усилия нагрузок.
Расстояние между стропилами выбирается в зависимости от наличия или отсутствия утепления
Размеры реек для обрешетки указываются стандартными, а на их шаг влияют технические характеристики кровельных покрытий. Обрешетка может быть шаговой или сплошной.
Шаг 5. Укажите размеры металлических листов и их перекрытие. Эти данные дают возможность узнать фактическую полезную площадь каждого элемента и их количество с учетом непродуктивных отходов.
Обязательно указывают размеры листов кровельного покрытия и ширину нахлестов
Если вы имеете желание подсчитать контробрешетку и мауэрлат, то поставьте галочки напротив этих элементов и внесите данные о них.
- Мауэрлат. Его можно делать их бруса 150×150 мм или доски 50×150 мм.
- Гидроизоляция. Рекомендованный нахлест 10 см.
- Контробрешетка. Делается из брусков 50×50 мм.
- Толщина утеплителя. Зависит от региона проживания, но не менее 10 см. Меньше запрещается, в нем будет появляться точка росы, что оказывает крайне негативное влияние не только на эффективность утеплителя, но и на длительность эксплуатации стропильной системы.
Чтобы рассчитать отдельные элементы системы, нужно поставить напротив них галочку
После заполнения всех имеющихся полей надо подтвердить ввод данных и нажать на специальную иконку. На выходе вы получите количество всех материалов, необходимых для строительства вальмовой крыши. Теперь остается узнать действующие цены на них и определиться с примерной сметой. Результаты расчетов можно отправить исполнителю по электронной почте, распечатать или сохранить в компьютере.
Результаты расчета калькулятор выдает в колонке рядом с исходными данными
Расчет диагональных и укорачивающихся элементов
Основным отличием диагональных стропил от промежуточных конструкций является меньший угол уклона. Чтобы установка диагональных элементов к коньку была качественной, используются надрезы с двойным скосом.
Замер длины диагональных стропил начинается в углу здания. Осевая линия стропильной ноги будет являться гипотенузой прямоугольного треугольника, где катеты – осевые линии промежуточных стропил. Для получения длины диагонального стропила по внутренней стороне расчетный показатель умножается на соответствующий коэффициент. Для плотного монтажа стропил в углу дома на диагональной конструкции делается выемка под соответствующий подрез.
Укорачивающие стропила опираются на диагональные элементы. Для расчета их длины тоже используется вышеперечисленная теорема Пифагора. Крепление укорачивающих стропил происходит с одинаковым расстоянием в боковых и торцевых сторонах. Разметочные и расчетные работы осуществляются аналогично, как и при определении длины центральных промежуточных элементов.
В нижней части кровли укорачивающиеся элементы опираются на стену дома или мауэрлат. Для быстрого подрезания концов промежуточных конструкций следует сделать шаблон. Для этих целей лучше всего воспользоваться тонкой фанерой. Заготовки должны быть с прямыми углами и учитывать угол уклона крыши.
Подрезание каждого стропила производится по шаблону. Верхний конец укорачивающихся стропил упирается в диагональную конструкцию. Для увеличения прочности соединяемых элементов происходит монтаж специальных брусков (нарожников) на диагональные стропила.
Вальмовая крыша – это разновидность четырехскатной крыши, у которой два ската имеют трапецеидальную форму, а два других (торцовые) – треугольную (имеющие одноименное называние «вальмы»). Если торцовые скаты занимают всю площадь от конька до карниза – это вальмовая крыша, если не достают до карниза – полувальмовая.
Крыша дома выполняет двоякую функцию – с одной стороны, на неё возложена защита здания от внешнего воздействия, а с другой – она призвана украсить строение и придать ему индивидуальность.
Исторически сложилось, что в России отдавали предпочтение более простым одно-, двускатным крышам, европейцы же предпочитают четырехскатную или вальмовую крышу, которая обладает достоинствами и недостатками при определенных условиях.
Расчет вальмовой крыши
Расчет стропильной системы вальмовой крыши выполняется с учетом таких предпосылок:
ветровая нагрузка в регионе. Чем она выше, тем более пологим должен быть скат, и тем прочнее вся конструкция. Для нивелирования сильного ветра центральные и диагональные стропила делаются более толстыми;
количество осадков. Наблюдается обратная зависимость. Чем выше число осадков – тем более крутым должен быть скат, чтобы снег и дождь не создавали давления на стропильную систему;
вид кровельного материала. Каждый тип кровельный материал выдвигает свои требования к обрешетке, а также имеет определенный вес. Эти факторы нужно учитывать еще на этапе проектирования;
необходимость утепления крыши. В этом случае шаг установки стропил рассчитывают с учетом ширины теплоизоляционного материала. Кроме того, расстояние между стропилами зависит от сорта и сечения древесины.
Таблица параметров расстояния между стропилами в зависимости от сечения бруса и сорта древесины
Расчет кровельного материала выполняется по формулам с учетом угла наклона крыши. Оптимальный уклон крыши для кровельных материалов разных видов приведен в таблице:
Таблица – угол наклона крыши в зависимости от кровельного материалаТаблица – угол наклона крыши в зависимости от типа покрытия
Наклон угла ската определяет заложение стропил. В свою очередь, заложение промежуточного стропила рассчитывается следующим образом:
- сначала на верхнюю обвязку торцевой стены наносится осевая линия;
- затем вычисляется половина толщины коньковой балки, и наносится линия размещения первого из числа центральных промежуточных стропил;
- далее совмещается конец замерной рейки и линия размещения размеченного выше центрального промежуточного стропила;
- на противоположный конец замерной рейки наносится линия внутреннего контура боковой стены;
- полученная точка является заложением промежуточного стропила.
Соотношение между длиной стропил и их заложение рассчитывается с помощью поправочного коэффициента, величина которого зависит от угла наклона ската кровли. Длина стропильной ноги определяется путем умножения заложения на коэффициент.
Материал подготовлен для сайта www.moydomik.net
Формулы для расчета вальмовой крыши
| Высота конька | Чертеж для расчета высоты конька вальмовой крыши | |
| Длина конькового бруса | Длина дома минус его ширина | Чертеж для расчета длины конькового бруса вальмовой крыши |
| Длина центральных стропил (трапеции) | Формула для расчета длины центральных стропил | Теорема Пифагора |
| Длина рядовых стропил | Рассчитывается аналогично длине центральных стропил | |
| Удлинение стропила для формирования каркасного свеса | Чертеж для расчета насколько необходимо удлинить стропила для свеса | |
| Угол наклона рядовых стропил | Формула для расчета угла наклона рядовых стропил | Чертеж для расчета угла наклона рядовых (промежуточных) стропил |
| Длина диагональных вальмовых стропил | Формула для расчета длины диагональных стропил | Схема для расчета длины диагональных стропил вальмовой крыши |
| Нарожники (короткие стропила) | Первое короткое стропило | Чертеж для расчета 1-го короткого стропила вальмовой крыши |
| Второе короткое стропило | Схема для расчета 2-го короткого стропила вальмовой крыши | |
| Площадь вальмовой крыши | Формула для расчета площади вальмовой кровли | Чертеж для расчета площади вальмовой крыши |
Как рассчитать площадь вальмовой крыши?
Чтобы знать, сколько покупать кровельного материала, необходимо знать общую площадь кровли.
Для этого нужно всю крышу разбить на составляющие простые геометрические фигуры и сделать расчет для каждой из них.
Расчет площади вальмовой крыши – формулы
Расчет площади вальмовой кровли позволяет заранее определить не только затраты на приобретение кровельных материалов и монтаж, но и определить требования к материалам, а также необходимость обустройства и точную конфигурацию обрешетки.
