Сооружение электрощита
Это важный этап укладки электропроводки, так как часто возникает необходимость обесточить помещение частично или полностью на некоторое время. Сделать это без труда поможет электрощиток с автоматами. Также он уберегает от поражения током, ведь при коротком замыкании срабатывает автомат и отключает ток от линии. В нем вы установите электросчетчик, чтобы не выносить его отдельно на дом и не портить экстерьер, автоматы, подводку заземления, шины.
Особое внимание нужно уделить вводному автомату, так как его установить надо согласно максимальному лимиту электроэнергии. Правильный подбор могут сделать специалисты компании, с которой вы заключаете договор на поставку электроэнергии
К примеру, на обычный вводной кабель в 2.5 квадрата нужно будет поставить автомат на 5.8 кВт – это стандартный расчет. Автоматы желательно устанавливать так, чтобы пользоваться можно было интуитивно. То есть, по порядку или с условными обозначениями каждого помещения. Лучше всего, установить их разного цвета, чтобы потом не путаться. Щит сооружают при входе в помещение или в специальной подсобной комнате, если такая имеется в доме. Согласно СНиП, помещение для электрощита не следует загромождать большими предметами, подход к нему должен быть всегда открыт.
Если вы сделаете все согласно инструкции, ваша проводка будет не только эффективной и долговечной, но и безопасной для вашей жизни, имущества.
Нормативные документы
При разработке проектной документации и проведении монтажных работ необходимо учитывать требования следующих стандартов:
- Правила эксплуатации электроустановок (ПУЭ) в действующей редакции;
- Свод строительных норм и правил (СНиП), которые актуализируются по мере внесения корректировок в законодательство РФ.
ПУЭ, издание 7
В документе перечислены требования по проектированию и организации электрических сетей в многоквартирных жилых домах или частных владениях, а также на промышленных объектах.
На середину 2020 г. последней является 7 редакция (действует с начала 2003 г.), утвержденная Приказом Министерства энергетики Российской Федерации №204 от 8 июля 2002 г.
СНиП 3.05.06-85
Документация была разработана в СССР и содержала правила создания и реконструкции электрических проводок в домах и при строительстве магистральных линий электропередач напряжением до 750 кВ (воздушного типа). После проведения актуализации стандарт получил обозначение СП 76.13330.2016. При этом в тексте сохранены ссылки на ГОСТы, принятые в СССР.
СНиП 31-02
В 2001 г. был принят дополнительный норматив СНиП 31-02, регламентирующий действия при строительстве частных домов в сельской местности или в черте города. Документ утвержден Постановлением Госстроя РФ. Впоследствии в текст вносились дополнения. В нормативном правовом акте перечислены основные требования по планировке (с указанием допустимых площадей) помещений, по несущей способности конструкций и пожарной безопасности. СНиП 31-02 используют при разработке проектов вместе с другими актами (перечень приведен в приложении к документу).

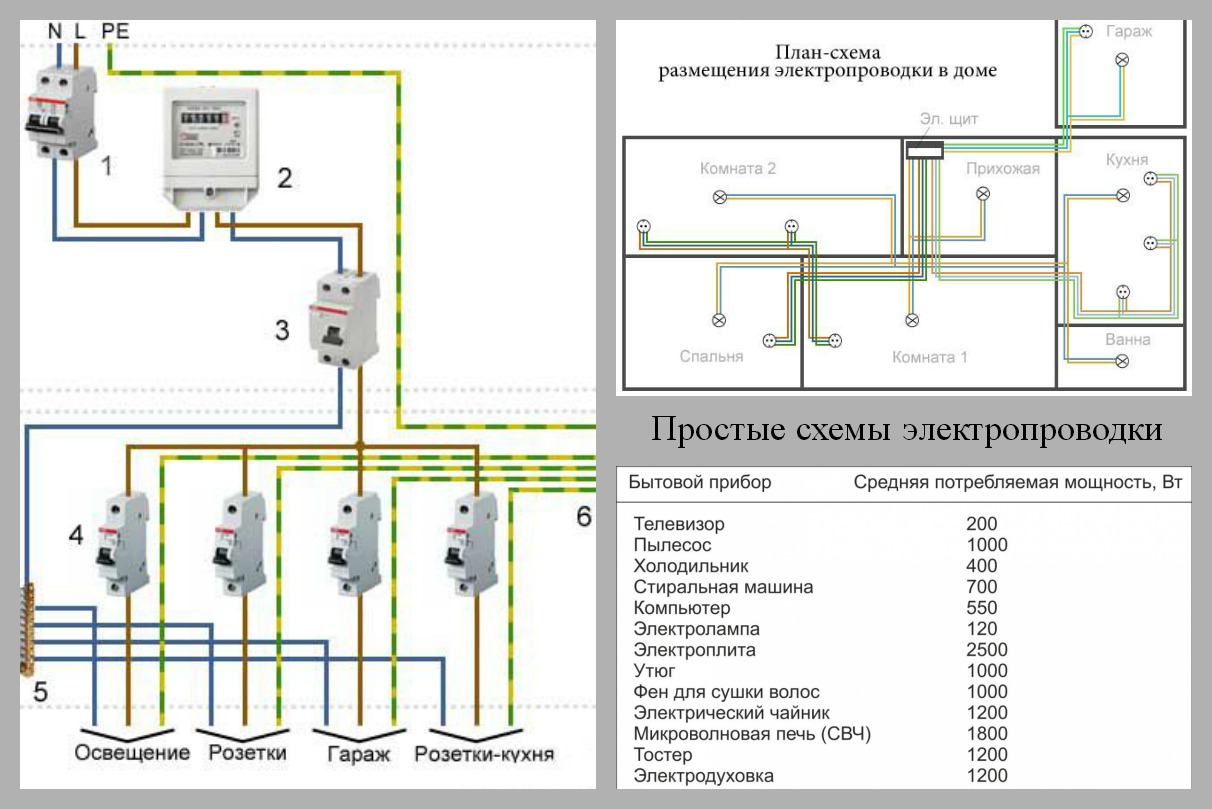

Схема электропроводки в доме
По действующим нормам при подключении электричества без трансформатора потребляемая мощность для частного дома не должна превышать 15 кВт. Ее находят, сложив мощность всех электроприборов, которые могут быть включены одновременно. Если найденная цифра меньше 15 кВт, вводный автомат ставят на 50 А. Если мощность больше, необходим еще трансформатор. Его параметры вам укажут в проекте, так как в этом случае, без него не обойтись.
Надо продумать проводку так чтобы было удобно пользоваться и чтобы одинаковые потребители были на одном автомате
Где ставить вводный щит, требования к корпусу
В последнее время представители организаций энергоснабжения требуют устанавливать счетчики (и вводные автоматы, соответственно) на улице. Это делается для того, чтобы была возможность проконтролировать потребление даже в том случае, если хозяев нет дома. Но это требование ничем не подкреплено, и, если вы желаете, можете все устанавливать внутри дома. Но чаще, чтобы не препираться с контролерами, требования выполняют, и устанавливают автомат и счетчик на улице.

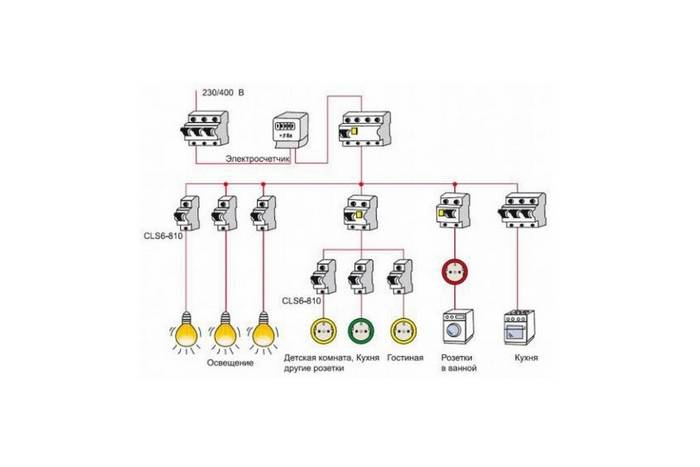

Вариант построения схемы электроснабжения дома
Для установки на улице автомат защиты (АЗ) и счетчик должны быть в герметичном корпусе, защищенном от попадания пыли, грязи и влаги. Класс защиты для установки должен быть не ниже IP-55. Для удобства контроля показаний в дверце бокса для электросчетчика должно быть окошко. Для установки внутри деревянного дома требования несколько ниже: IP-44, но корпус обязательно должен быть металлический.
Организация ввода в дом
После вводного автомата устанавливается электрический счетчик, затем устанавливается еще УЗО — для аварийного отключения электропитания при наличии короткого замыкания, а потом кабель заводится на электрощит внутри дома. Номинал автомата внутри дома должен быть на одну ступень ниже, чем установленный снаружи. В этом случае при наличии проблем, первым сработает автомат в доме и вам не придется каждый раз карабкаться на стену к установленному там вводному автомату.
Схема электропроводки в деревянном доме при однофазном подключении (220 В)
В щитке установлены однополюсные автоматы, к которым подключены провода, расходящиеся по помещениям. Они крепятся на DIN-рейки, их количество набирается в зависимости от того, сколько потребуется отдельных «веток» электроснабжения. Чтобы узнать, сколько автоматов должно стоять в вашем щитке, считаете количество необходимых групп, добавляется «на развитие» два-три свободных автомата. Это и будут «ветки». По полученному количеству подбираете электрощит по размерам.
Разбиваем потребителей на группы
При планировании схемы электропроводки в деревянном доме, все точки подключения разбиваются на отдельные группы (их часто называют группами потребления). Например, все розетки на первом этаже запитываются от одного автомата, отдельное устройство ставят на осветительные приборы в доме, еще один — на освещение улицы. Если будет использоваться какое-то мощное электрооборудование — бойлер, электрокотел, электроплита и т.п. — для них желательно провести отдельные ветки электроснабжения и установить персональные автоматы. Отдельные устройства защиты устанавливаются и для электропитания хозяйственных построек (если не хотите тянуть к ним отдельные вводы и устанавливать отдельный счетчик, но только при условии, что мощность всех электроприборов не превышает 15 кВт).

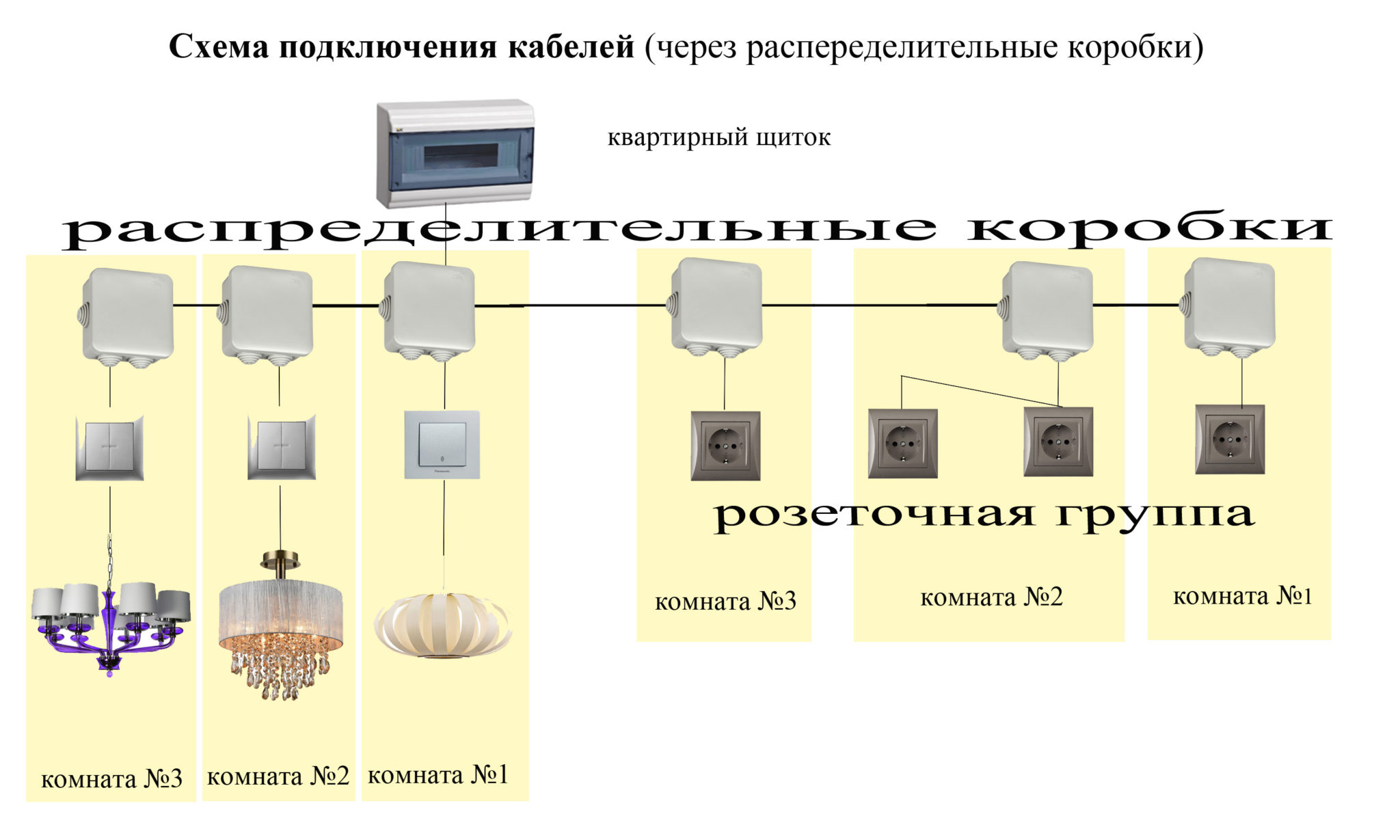

Можно представить схему проводки в деревянном доме в таком виде. Так проще понять, какие устройства и кабели потребуются. Если дописать длину кабелей, можно будет высчитать и метраж кабелей/проводов
С точки зрения безопасности, лучше сделать как можно больше отдельных ветвей электропитания. Это увеличит количество автоматов и увеличит стоимость проекта, но уменьшит количество потенциально опасных мест соединения. Именно в местах отвода проводников чаще всего возникают проблемы: контакты окисляются, нагреваются, затем начинают искрить. Потому лучше количество соединений сделать как можно меньше.
Пример нарисованной на плане схема электропроводки в деревянном доме
И, на последнем этапе, желательно на плане дома нарисовать схему разводки электричества по помещениям. Группы потребителей при этом проще рисовать разными цветами. Так вы сможете более полно представить себе, как будет выглядеть схема электропроводки в деревянном доме, ее будет проще делать своими руками. Например, все может выглядеть так, как на фото ниже.
Проводка в трубах
То же нечасто используемый вариант. Но он стал с недавних пор популярным, особенно когда совмещаются два стилевых направления в оформлении комнат деревянного дома. Так вот одним из стилей должен быть или хайтек, или урбанизм.
Сложностей с проводкой в металлических или пластиковых трубах не возникает. Но есть в этом процессе и свои нюансы.
- Во-первых, трубы необходимо прикрепить к деревянной поверхности. Для этого обычно используются хомуты.
- Во-вторых, протяжка провода производится по участкам. Сначала протягивается кабель на первом участке, устанавливается муфта, затем производится протяжка на втором и так далее. Для того чтобы обеспечить удобство в проведении этой работы, сначала протягивают сталистую проволоку, к ней привязывают кабель и затем, протягивая до конца проволоку, вытягивают и сам кабель.
Хомуты для крепления труб к стене

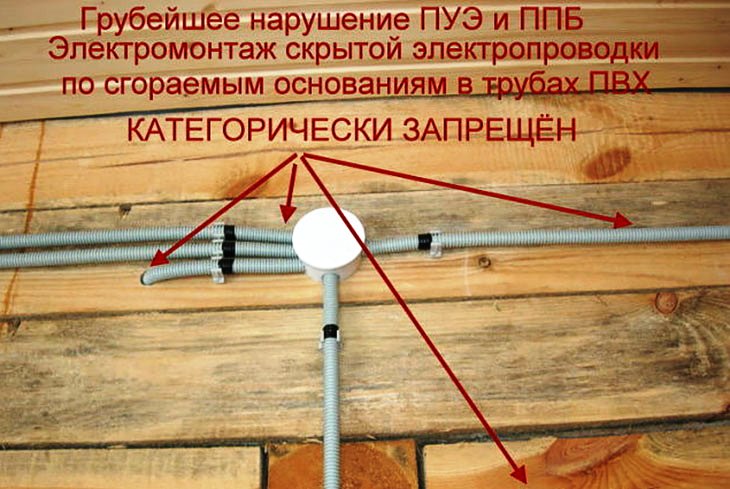

Установка в гофротрубах
В принципе, схема проведения этого вида монтажа чем-то похожа на предыдущую. Но есть здесь и своя особенность. В первую очередь электрический кабель протягивают сквозь гофру, которую затем и крепят по контуру проводки. Если есть необходимость разрезать кабель по участкам, то он режется вместе с гофрированной трубой.
Удобство монтажа электрического провода в гофрах заключается в том, что сама труба очень гибкая. Нет необходимости разрезать ее и устанавливать между участками соединительные элементы в виде отводов или уголков. Правда, внешний вид такой проводки оставляет желать лучшего.
Ввод электрической линии в строение
Этот участок один из самых ответственных — ему требуется уделить отдельное внимание. Если проводка эксплуатируется уже много лет, то, скорее всего, она устарела и не соответствует современным требованиям
Не стоит забывать и о том, что из-за воздействия солнца и резкого перепада температур, в этих местах изоляция проводов со временем приходит в негодность, оголяя токонесущие жилы. Именно поэтому важен периодический контроль не только внутридомовой проводки, но особенно мест её ввода.
Неправильный ввод
Раньше, в виде прокладки, провод пропускали через отрезок резинового шланга, но едва ли можно сказать, что это более безопасно. Причина в том, что со временем резина рассыхается, а сажа в её составе образует токопроводящие мостики, так как по природе своей является углеродом.
Подземный ввод проводки
Провести силовую линию в строение можно двумя способами – подземным и воздушным. Второй способ наиболее безопасный, так как провода не подвергаются никаким воздействиям. Цена подземной прокладки кабеля будет значительно выше, так как потребует дополнительных затрат на земляные работы.
Кабель должен быть зарытым на глубину не менее 80 см, а вся охранная зона должны быть обозначена табличками. В местах входа в почву, ввода в здание и прохода через фундамент обязательно устанавливаются металлические гильзы из толстостенных труб.
Схема подземного ввода кабеля
Для герметизированного ввода кабеля через бетонные перекрытия и фундамент, существуют специальные современные системы. Так же для этой цели используются МГКП (Мастика герметизирующая для кабельных проходок), штукатурные составы и специальные уплотнители для гильз. Схемы этих устройств приведены на следующих картинках.
У такого подключения есть ещё один весомый плюс – она позволит произвести монтаж скрытой электропроводки в деревянном доме. Здесь подразумевается строение из цельного бруса или сруба, если же ваш дом каркасного типа, то такой способ монтажа возможен и при воздушном вводе.
Как правило, это подключение делается при строительстве нового дома. Если же строение уже возведено, то целесообразно использовать следующий метод.

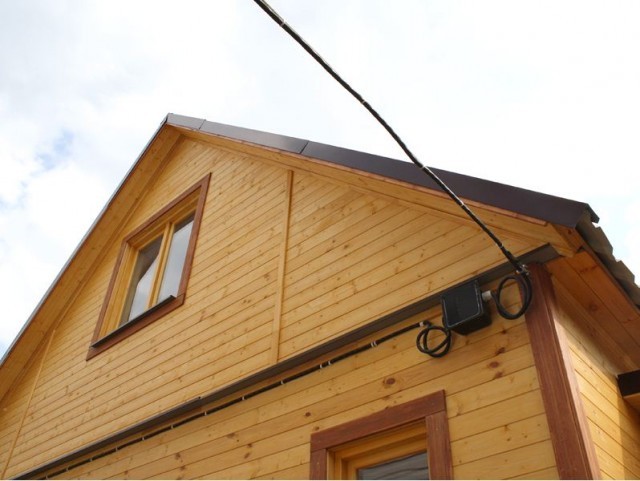

Воздушный ввод кабеля
На следующей схеме показан воздушный способ подводки. Для последнего участка от столба к дому должен использоваться провод с сечением от 16 мм, который относится к категории СИП (самонесущий изолированный провод).
Оболочка этого кабеля состоит из сшитого высокопрочного полиэтилена, который устойчив к перепадам температуры и инфракрасному излучению. Средний срок службы – до 25 лет.
Схема введения воздушной линии
Этот провод никогда не заводится внутрь дома, так как согласно правилам безопасности, категорически запрещено прокладывать алюминиевые кабели по сгораемым частям конструкции. Это значит, что внутри деревянных конструкций, разрешается использование проводов только с медными жилами.
Вместо него, от линии до распределительного щитка используется кабель типа ВВГнг. Он не поддерживает горения, что обозначено соответствующей маркировкой: «нг».
Благодаря своим характеристикам, такой провод отлично подходит для укладки, как на улице, так и в помещении. Однако будет лучше, если его дополнительно поместить в полимерную гофрированную трубку. Такая дополнительная изоляция обладает самозатухающими свойствами.
Соединение подходящей и внутренней линий при помощи сжимов
Переход с одного типа провода на другой, всегда делается снаружи. Сегодня для этих целей применяются специальные крепления и соединения (сжимы), которые обеспечивают надёжную фиксацию и контакт, без возможности искрения и окисления.
Как и в случае подземной укладки, в местах прохода сквозь стены дома (в том числе и внутренние), обязательно устанавливается металлическая гильза, выполняющая следующие задачи.
- Защита кабеля от повреждений, вызываемых при смещении конструкции, например, колебания грунта или усадка дома.
- Труба, выполняя роль теплоотвода, предотвращает распространение пламени на стены, при возникновении короткого замыкания внутри неё.
- Еще одна проблема каркасных домов — это грызуны, которые любят устраивать гнёзда в полостях стен. Металлическая гильза не даст им возможности повредить провода.
Немаловажная проблема домов с пустотелыми стенами
Толщина трубы должна строго соответствовать сечению кабеля. Так, если кабель имеет сечение до 4 мм2, то минимальная толщина стенки – 2,8 мм. Для более мощных кабелей используется труба в 3,2 мм.
Электропроводка в деревянном доме: выбор материала, подводка к строению
Подводка электрокабеля к деревянному дому
Электрика в деревянном доме проводится таким образом, чтобы минимизировать риск возгорания.
Она должна соответствовать таким требованиям:
все кабельные изделия должны быть с огнеупорной оплеткой, а также изолированы огнеупорными материалами (для их укладки используются алюминиевые или термические пластиковые трубки (гофры) или короба);
токоведущие провода, должны быть с медными жилами и с таким сечением, чтобы выдерживать необходимую нагрузку (зависит от мощности подключаемых устройств);
также необходимо следить за тем, чтобы каналы для укладки кабелей (штробы) были обработаны огнезащитой (Неофлэйм, Фризол, Фукам) если монтируются непосредственно в деревянные стены
Если же в деревянном доме есть внутренняя теплоизоляция стен, то каналы для кабеля делаются в ней, важно обработать её, если она является горючей.
Внешняя проводка
Электрическая проводка в деревянном доме по типу монтажа разделяется на внутреннюю и внешнюю. Если деревянный дом находится в коттеджном городке или частном секторе, то проводка к дому чаще всего подводится по земляным кабель каналам и колодцам, а если в селе – то чаще всего навесом (по воздуху, путем крепления проводов к тросу).
Схема ввода электропитания: внешняя проводка к частному дому
При подведении электрического тока от общей сети к строениям чаще всего выбирают самонесущие провода, где изоляционный материал не подвержен разрушительному воздействию внешней среды. Оптимальное сечение кабеля – от 16 мм, а разбег от точки его ввода до земли – от 2,75 м.
Схема ввода электропитания в частный дом
Самонесущие изолированные провода в большинстве своем алюминиевые, и они категорически не подходят по нормам противопожарной безопасности для строений из дерева, а значит перед вводом в помещение необходимо делать переход для медного кабеля. Это осуществляется путем размещения на наружной стене дома счетчика электроэнергии с подведенным к нему алюминиевым проводом, от которого к разводному щитку через специальную «гильзу» будет идти уже медный кабель (гильза – своеобразный фильтр и переходник).
Электрощит в деревянном доме с двухполосным автоматом защиты и УЗО
В электрощитах также устанавливается:
- прибор аварийного отключения с автоматами на 25 или 16 Ампер (для автоматического отключения подачи питания при скачках напряжения внутри сети);
- УЗО – устройство защитного отключения (для отключения электросети при скачках напряжения во внешней сети).
Выбор типа монтажа зависит в большей степени от вида и эстетичности декоративного оформления комнат. Электропроводка в деревянном доме своими руками монтируется достаточно просто, но, разумеется, и здесь имеются особые рекомендации и некоторые нюансы выполнения работ.
Монтаж проводки в квартире или частном доме: этапы работ и пошаговая инструкция
Любая работа, а тем более электромонтаж, должна производиться с чётким соблюдением определённого алгоритма. Всё необходимо делать поэтапно, а не бросаться выполнять какие-либо действия, не закончив предыдущие. Составив схему электропроводки в доме своими руками, пошагово выполняем следующее:
- Рассчитываем сечение кабелей.
- Выполняем разметку и штробление.
- Укладываем кабель в каналы и выполняем коммутацию в распределительных коробках.
- Производим расключение в распределительном щите.
Изолировать соединения можно при помощи специальных колпачков
Рассмотрим эти действия более подробно.
Какие кабели использовать для проводки в квартире или частном доме
Информация по выбору сечения уже была предоставлена в нашей статье, а потому рассматривать вопрос повторно мы не будем. Что касается количества жил, то для однофазных систем без заземления используется двужильный кабель, а если присутствует контур, то трёхжильный. Для трёхфазной без контура – 4 жилы, а с заземлением применяются пятижильные изделия.
Разметка стен по схеме электропроводки в квартире
Перед тем как сделать проводку в квартире, следует правильно разметить трассы расположения кабелей и расположение точек электропитания. Имея перед глазами схему, сделать это будет несложно. Для ускорения и упрощения процесса для разметки трасс лучше использовать маркерный шнур. Хотя, если под рукой имеется лазерный уровень со штативом, можно применить и его.

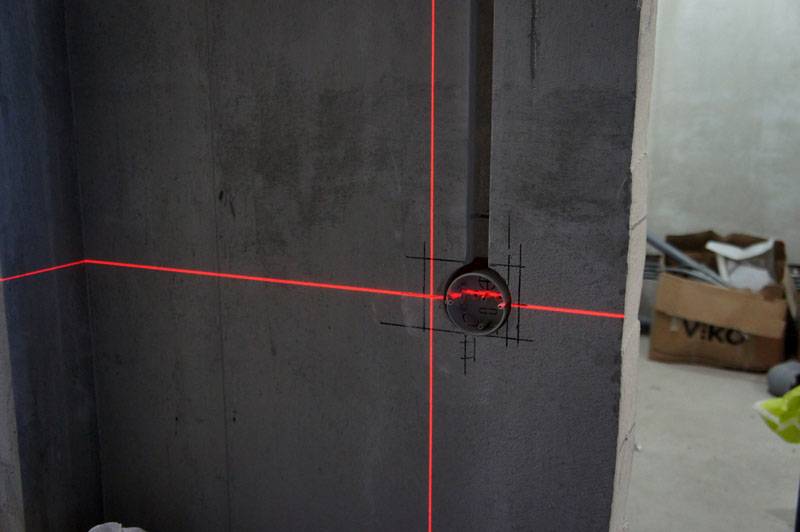

Лазерный уровень тоже весьма удобен при разметке стен
Особенности монтажа скрытой и открытой проводки в доме своими руками
По размеченным трассам необходимо закрепить при помощи саморезов кабель-каналы соответствующего проводу размера или проштробить канавки для укладки проводов. В местах пересечений (отводов на розетки и выключатели) устанавливаются распределительные коробки. Их размер следует подбирать, исходя из количества соединений, которые планируется в них выполнить. При монтаже скрытой проводки необходимо использование специальных коронок, при помощи которых высверливается отверстие для подрозетников или круглых распределительных коробок. Для квадратных используется отбойник перфоратора.
Краткая пошаговая инструкция прокладки проводки в квартире
Разберём изложенную информацию на фотопримерах в общих чертах.
| Иллюстрация | Описание действия |
 | Выполнив разметку, делаем штробы и углубления для установки распределительных коробок, розеток и выключателей. Все линии должны располагаться строго вертикально или горизонтально. |
 | Устанавливаем пластиковые коробки и подрозетники. Раньше разрешалось монтировать металлические, но сейчас ПУЭ это запрещает. |
 | Кабели протягиваем по отдельности для каждой из групп. Работа выполняется поэтапно с обязательной маркировкой направления провода. |
 | При коммутации в распределительной коробке имеет смысл отметить, куда идёт тот или иной провод. Это поможет в будущем при производстве ремонта. |
 | Уложенные кабеля будут выглядеть так. Теперь остаётся оштукатурить стены и выполнить финишную отделку. |
 | Вводный щит в квартире.Подобный вид он будет иметь при расположении основного силового щита на лестничной клетке. |
Монтаж электропроводки в деревянном доме своими руками: внутренние работы
Монтаж эл проводки в деревянном доме может иметь некоторые различия в технологии укладки кабеля, а также в расходных материалах независимо от выбранного типа. Скрытую проводку прокладывают обычно при более эстетичной отделке стен, размещая их в специальных коробах из металла или негорючего пластика непосредственно между основанием стены и обшивкой (могут монтироваться в утеплитель). Такой вариант идеально подходит при капитальном ремонте деревянного дома или сразу после его постройки.

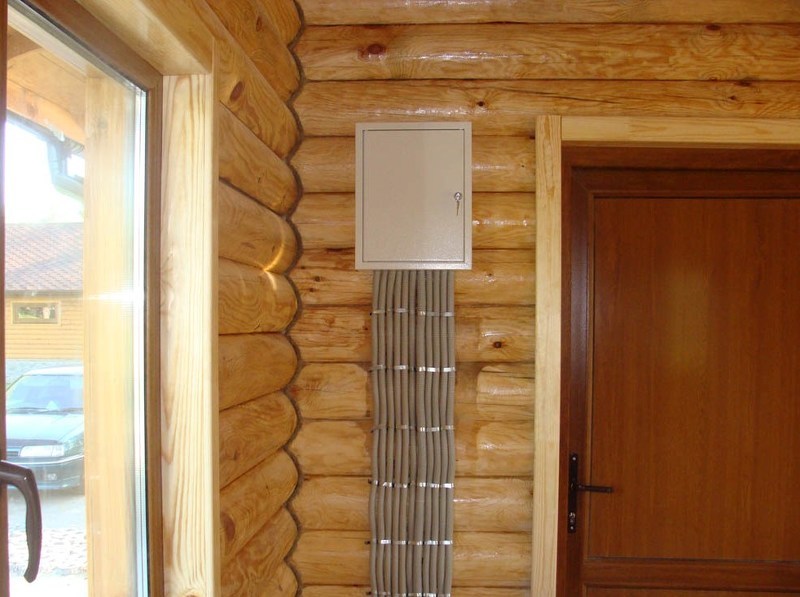

Распределительный щит для эл проводки в деревянном доме
Скрытая электропроводка в деревянном доме укладывается в огнеупорные короба. Если они монтируются на дерево или легкоплавкие изоляционные материалы, то перед этим места укладки должны быть тщательно обработаны огнезащитой.
Схема электропроводки в деревянном доме
В качестве кабель-каналов особенно предпочтительны медные трубы или алюминиевые, так как они дешевле. Их предпочитают, так как они легко гнутся на «холодную» и не передают тепло при нагреве кабеля. Стальные же часто выбирают из-за более низкой стоимости, но при значительных поворотных радиусах их приходится нагревать газовыми горелками или паяльными лампами.
Скрытая проводка в деревянном доме: разработка проекта и определение трассы
Проект разводки электропроводки в частном доме
Начиная работы, важно составлять подробный монтажный проект разводки проводов, согласно которой выполняется нанесение трассы линий проводов и установка точек расположения разветвительных и соединительных коробок, выключателей и розеток, а также элементов электросети. Что касается самой трассы, то желательно, чтобы она имела как можно меньше загибов и наклонных линий (в идеале, все линии должны быть параллельны между собой и относительно стен/пола комнаты), но если это невозможно, то следует предусмотреть соединительные коробки для нескольких линий проводки
Они, как правило, размещаются в максимально доступных местах для обслуживания, а не в перекрытиях или перестенках
Что касается самой трассы, то желательно, чтобы она имела как можно меньше загибов и наклонных линий (в идеале, все линии должны быть параллельны между собой и относительно стен/пола комнаты), но если это невозможно, то следует предусмотреть соединительные коробки для нескольких линий проводки. Они, как правило, размещаются в максимально доступных местах для обслуживания, а не в перекрытиях или перестенках.
После распланировки монтажной трассы можно подготавливать стены, а именно сверлить отверстия для коробов и металлических патрубков или штробить, в зависимости от выбранного типа установки.
Электрика в деревянном доме своими руками: как правильно выбрать короба и трубки
Размер трубок зависит от диаметра выбранного кабеля, а также от количества линий проводки (в одну трубку не рекомендуется укладка более двух линий). Необходимо чтобы электропровода протягивались в них легко, не занимая при этом более 40% их внутренней площади. Толщина металла также имеет значение, чтобы предотвратить их прогорание при коротком замыкании.
Кабель-каналы на мансарде частного деревянного дома
К примеру:
- при выборе проводов из меди (сечением ≤ 2,5 кв.мм) и из алюминия (≤ 4 кв.мм) толщина не нормирована;
- для кабелей с диаметром ≤ 6 кв.мм – толщина должна быть не менее 2,5 миллиметров;
- минимум 2,8 мм допускается для труб из алюминия и меди с сечением ≤ 10 и 4 кв.мм соответственно;
- 3,2 миллиметра – для проводов диаметром ≤ 25 и 10 кв.мм.
Основные правила при выполнении работ
Подготовив поверхности, можно приступать к прокладке коробов и размещению подрозетников и выключателей. Для этого в поверхностях просверливаются гнезда нужного размера и заводятся трубы, к которым и будут крепиться монтажные коробки.
Распредкоробка: подготовка к распкайке
В том случае, когда используется медный кабель, после заведения важно развальцевать концы и припаять к самой коробке, а края стальных можно прикрепить сваркой. Распаечные коробки устанавливаются таким же способом, главное, чтобы все соединения имели надежную антикоррозийную защиту, а все элементы общей конструкции заземлены без разрывов в цепи
Для электропроводки обычно используются трехжильные или пятижильные провода, оснащенные заземляющими проводниками. На концах труб устанавливают особые втулки, защищающие изоляцию от возможных повреждений.
Далее можно приступить к присоединению жил кабеля к электрооборудованию. При подсоединении электророзеток и выключателей нельзя допустить повреждения изоляции элементами крепежа.
Ввод электропроводки в работу и тестирование сети
Когда проводка электричества в дом завершена проводят её проверку. Перед началом тестирования следует убедиться, что все бытовые и осветительные приборы отключены от сети. После включения вводного автомата электропитание подаётся на каждую линию. В случае, когда проблем не выявилось, подключаются все выводы для освещения. Отвёрткой с индикатором проводят проверку фаз, отсутствия напряжения на нулевом проводе и заземлении в розетках. Если всё исправно, то, после отключения автомата, необходимо протянуть все контакты.
Если вы уверены, что лучшая электропроводка — это та, которая сделана собственными руками, помните:
- — то какой кабель выбрать зависит от заявленной мощности приборов
- — не стоит экономить на материалах. Выбирайте продукцию тех производителей, которые хорошо зарекомендовали себя на рынке
- -.минимум спаек и скруток, максимум цельного провода от защитного автомата до точки назначения.
( Пока оценок нет )
Олег Сомов/ автор статьи
Комбинированный метод
Как отмечалось, в целях экономии часто применяется комбинированный метод монтажа ретро проводки. Его суть в том, что невидимые части проводов прячутся под полом, в плинтусе или за подшивным потолком.
При таком подходе можно купить часть ретро проводов и обычные провода требуемого сечения. Такой подход позволяет существенно снизить расходы.
Комбинированный метод особенно актуален на кухне, где устанавливается много приборов, а тканевая часть изоляции быстро покрывается слоем жира / грязи.
В большинстве случаев силовая часть является скрытой, а освещение — в ретро-стиле. Подобный подход можно использовать и в других помещениях.

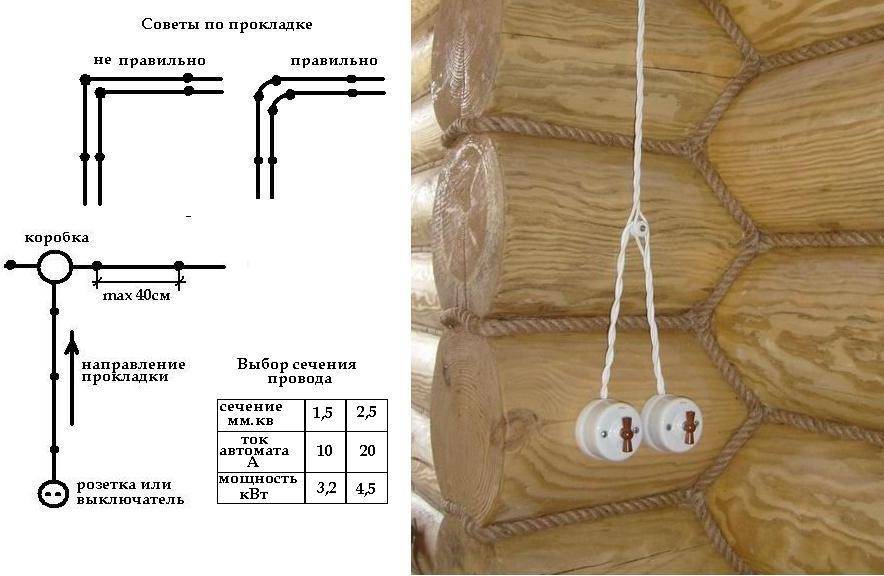

Правила прокладки электрокабеля в деревянных конструкциях
Прежде, чем заняться монтажом электропроводки в деревянном доме, следует изучить некоторые особенности этого мероприятия, характерные для построек, выполненных из бруса или бревна. Правила электрификации деревянного строения отличаются от разводки электрокабелей и установки оборудования, производимых в домах, возведенных из камня, кирпича или строительных блоков
Основное отличие заключается в горючести древесины, что обуславливает особую осторожность при проведении всех работ, связанных с подведением электропитания к каждой точке
В деревянном доме лучше выбрать открытый способ прокладки проводов
Вторая особенность постройки из пиломатериалов – в значительной ее усадке, степень которой необходимо учитывать, разводя электрическую проводку . Указанные особенности строений, возведенных из древесных стройматериалов, диктуют следующие правила, которые требуется соблюдать, монтируя электропроводку своими руками:
предпочтение отдается электрокабелю с медной силовой жилой, как более гибкой и меньше подверженной повреждениям при изгибах и растяжениях;
в приоритете открытый (наружный) способ прокладки проводов;
использование металлических (негорючих) подрозетников и распределительных коробок;
отверстия в стенах для прокладки кабелей между различными комнатами и при вводе в дом отгораживаются от древесины металлическими футлярами (гильзами);
при монтаже электропроводки закрытым способом кабель прокладывается только в сплошной металлической трубке, применение для этих целей гофрированных кабель-каналов категорически запрещено;
рекомендуется использовать провод, защищенный несколькими слоями негорючей оплетки, наружный диаметр которого минимум на 40 % меньше внутреннего сечения футляра или монтажной трубки;
особое внимание уделяется защите от короткого замыкания (установка автоматов и УЗО), заземлению всех электроприборов с подключением к соответствующему контуру, созданию эффективной защиты от попадания молнии;
распределительный электрощиток монтируется к деревянной стене посредством надежной диэлектрической негорючей пластины.
Эти правила обеспечат вам максимальную безопасность в процессе эксплуатации электроснабжения, ведь больше половины случаев возникновения пожаров в деревянных постройках спровоцированы неполадками в электропроводке. По причине противопожарной безопасности, в ущерб эстетическим предпочтениям, специалисты рекомендуют при разводке проводки по дому использовать открытый способ монтажа кабелей.
Если все же в предпочтении скрытая (внутренняя) прокладка проводов, закладку металлических футляров для электрокабелей необходимо производить при возведении стен. Это трудоемкий процесс, требующий, к тому же, точных расчетов при проектировании электроснабжения, чтобы максимально снизить вероятность деформации каналов от давления строительных конструкций при усадке дома. По этой причине чаще отдают предпочтение открытому монтажу проводки в деревянном доме, как более безопасному и поддающемуся контролю в период эксплуатации.
Кабель-каналы удобны и функциональны
При открытом способе прокладки кабелей используются два варианта монтажа проводов. Первый, считающийся несколько устаревшим, предполагает фиксацию проводки на специальные диэлектрические изоляторы, что устанавливаются с определенным шагом согласно схеме разводки. Такой способ проигрывает в эстетичности, но при этом наиболее простой в монтаже, безопасный и наименее затратный в смысле материальных вложений. Открытую разводку на изоляторах сейчас применяют все реже, предпочитая прокладывать электрокабели в специальных закрывающихся футлярах, что монтируются поверх деревянной стены или потолка. Прокладка проводов в настенных кабель-каналах удобна, функциональна и позволяет реализовывать сложные схемы разводки, соответствующие современным требованиям по электроснабжению частных домов.
Этапы монтажа
Подведение электричества
Способы ввода кабелей:
- надземный – провода тянутся от линии электропередач;
- подземный – кабели укладывают в траншею на глубину минимум от 0,8 метров. Провода изолированы и помещены в металлические трубы.
В строение провод вводится через металлическую гильзу.
Создание контура заземления
Недалеко от места ввода провода в строение вырывают траншею в форме треугольника или прямоугольника на глубину в полметра. По углам устанавливают арматуру и соединяют при помощи толстой проволоки или металлических углов. От заземления до дома также вырыть траншею, через которою металлический проводник соединит заземление с электрощитом на доме. Траншеи засыпают землей.
Установка электрического щита
Для бесперебойного и правильного функционирования электрощита следует соблюдать правила установки:
- он должен располагаться на высоте не менее полутора метров над землей, чтобы до него не дотянулись дети и домашние животные;
- электрощит должен быть защищен от неблагоприятных погодных условий в случае его монтажа на улице;
- в электрощите должно быть достаточно места для УЗО, счетчика, подключенных проводов и заземляющих шин;
Проведение проводки
Существует два варианта проведения проводки: скрытый и открытый.
При монтаже скрытой проводки провода помещаются в металлические трубы (лучше из оцинковки или нержавейки), места соединения которых тщательно герметизируют. Такой способ применяется, если необходимо замаскировать провода под облицовку. При этом следует соблюдать следующие правила:
- К распределительным коробкам должен иметься удобный доступ.
- Провода должны занимать не более 50% диаметра металлической трубы.
- Чтобы провода не повредились, концы труб необходимо отшлифовать и обезопасить пластиковыми ободками.
- При повышенной влажности трубы устанавливают под небольшим наклоном, чтобы скопившийся конденсат мог слиться.
Открытая проводка находится на виду, при этом она не должна контактировать с деревом.
Этапы монтажа открытой проводки:
- Зафиксировать основание кабель-канала на деревянной поверхности при помощи саморезов.
- Установить распределительные коробки.
- Установить розетки, выключатели.
- Зафиксировать провода в кабель-каналах.
- Подключить подачу тока.
- Закрыть крышкой кабель-каналы.
Установка розеток и выключателей
В случае, если внутренняя часть розеток и выключателей устанавливается в деревянный брус, они должны быть защищены от контакта с древесиной металлическими подрозетниками. Под накладные электроточки также следует подкладывать изоляционный материал, например, асбест или алюминий, которые предотвратят риск возгорания.
Самостоятельное проведение проводки может обернуться риском получения серьезных травм, поэтому рекомендуется обращаться к услугам специалистов соответствующего профиля.
