Замена свай и фундамента на сваи под деревянным домом

Оборудование для монтажа

Применение специального оборудования для завинчивания винтовых свай одному упрощает и облегчает работу, но допускает некоторые погрешности.

Разработаны портативные устройства, которые можно транспортировать в легковом автомобиле.

Инструкция по работе бензигидростанции УЗС-1:

  • в ствол опоры вставляют гидровращатель, его вал с винтовой конструкцией закрепляют с помощью стопора;
  • устанавливают конструкцию с установленным в ней механизмом на размеченное место;
  • к гидровращателю крепят рычаг, конец которого укрепляют на земле;
  • включают станцию, она начинает ввинчивать опору.

Агрегат запускают и выключают с помощью рычага. Такие станции подходят для ввинчивания конструкций диаметром от 79 до 113 мм при индивидуальном строительстве. Устанавливать винтовые сваи для многоэтажных домов нельзя, они не выдержат значительных несущих нагрузок. Подробнее смотрите в этом видео:

Для более быстрого закручивания, можно присоединить к конструкции дрель

Еще один способ механизированной установки включает использование дрели и редукторного гайковерта.

Конструкцию скрепляют болтами.

На трубу будет действовать значительное усилие, поэтому для ее усиления и предотвращения от деформации прокладывают швеллер.

Дрель подключают к напряжению, вращаясь, она вкручивает винтовую конструкцию. Нужно строго контролировать вертикальный уровень при погружении.

Винтовая опора будет надежной только в том случае, когда она передает несущую нагрузку от дома на плотную устойчивую почву и не проседает под действием силы тяжести. Завинчивают ее до упора, пока она достигнет грунта такой плотности, который не дает погрузиться ниже.

Вне зависимости от выбранной технологии монтажа закручивание винтовых свай своими руками должно выполняться строго в вертикальной плоскости с использованием уровня.

Варианты замены старого фундамента

Ремонт или частичная замена износившегося фундамента кирпичного дома или блочного дома гораздо труднее и, в большинстве случаев требует помощи опытных строителей, а осевший или накренившийся деревянный дом можно выровнять и поставить на надежное основание самостоятельно.  Это связано с меньшим весом деревянного строения, по сравнению с каменным зданием. К тому же фундамент под старым бревенчатым домом зачастую является столбчатым и мелкозаглубленным, что упрощает его замену.

Подъем дома домкратом для замены фундамента

Если вы решили, что замена или установка дополнительных опор все-таки необходима, то вам будет необходимо приготовить необходимый инструмент и материал, набор которых зависит от вида фундамента и способа его замены. Иногда легче просто приподнять строение на временные опоры, в качестве которых может использоваться деревянный брус, металлический швеллер или бетонные блоки. Сделать это можно при помощи одного или нескольких домкратов. Данный способ замены фундамента является менее трудозатратным и менее дорогим.

Однако, некоторых ситуациях имеет смысл временный перенос дома. В этом случае необходимо подготовить временную площадку и нанять строительный кран, способный выдержать вес вашего жилого строения.  К тому же необходимо выполнить следующие условия:

Перед демонтажными работами необходимо разгрузить дом. Нужно вынести из него мебель, бытовую технику и все остальное. Это необходимо для того, чтобы в процессе переноса дома не произошла порча, как вашего имущества, так и самого деревянного строения, по причине ослабевания конструкции или падения чего-либо.
Во избежание аварийных ситуаций, перед поднятием дома строительным краном, необходимо отключить все коммуникации и приборы, а именно газ, электричество, водопровод и канализацию и др.
Место временного расположения дома необходимо оградить

Это обусловлено тем, что конструкция дома будет достаточно неустойчива, и ее часть или даже она вся целиком может обрушиться, что может привести к нежелательным травмам, находящихся по близости людей, или вообще к летальному исходу.
И, нужно помнить о том, что проведение работ по замене фундамента займет не один день, а значит важно позаботиться о временном месте проживания.

Усиление фундамента винтовыми сваями

Усиление фундамента производится при общей неспособности ленты выдерживать нагрузки. Обычно работы начинают с усиления углов, которое рассмотрено выше.

Но, если дом тяжелый и имеет длинные стены, необходима установка свай по всему периметру внешних стен.

Для этого выполняются действия, аналогичные усилению углов — удаляются участки ленты, устанавливаются сваи и жестко связываются с опорной системой.

Технология выполнения этой процедуры может быть реализована по-разному, это зависит от веса и материала дома.

Иногда достаточно установить вдоль стен дополнительные опоры, немного приподнять дом и связать сваи с основанием.

Это разгружает фундамент и распределяет нагрузку равномерно между лентой и точечными опорами.

Монтаж свай своими руками

Для закручивания свай вам понадобится несколько пар рабочих рук

На небольших участках установка свайного фундамента с применением специальной техники нерентабельна, гораздо выгоднее закручивать сваи своими руками.

Для этого понадобится приспособление, состоящее из отрезка трубы. Оно должно быть немного больше по диаметру, чем сечение ввинчиваемой опоры. В этой трубе должны быть предусмотрены отверстия для соединения с винтовой конструкцией болтами и две проушины под установку рычагов.

Вкрутить одну опору самому можно в течение часа в зависимости от типа почвы на участке. Закручивать несущие элементы до 400 см длиной можно, используя силы нескольких помощников. Два человека будут вкручивать винтовую конструкцию, а один должен следить за соблюдением вертикальной плоскости, используя магнитный уровень. Подробную инструкцию смотрите в этом видео:

Инструменты

Понадобятся приспособления для закручивания винтовых свай:

  • толстостенные трубы диаметром 5 см и длиной 250 см будут использоваться в качестве рычагов;
  • рулетка, магнитный уровень;
  • лопата, лом, кувалда, молоток;
  • мел или маркер;
  • деревянные колышки или прутья арматуры;
  • болгарка для подрезки свай по высоте после завершения монтажа фундамента.

Технология монтажа

Контролируйте вертикальный уровень сваи после каждого витка

Чтобы узнать, как установить винтовые сваи, нужно изучить технологию монтажа. Работы выполняют с помощью устройства для закручивания, изготавливаемого собственноручно.

Часто возникает вопрос, как закрутить винтовые сваи своими руками, чтобы они не отклонились от вертикального уровня.

Для этого самому нужно строго контролировать действия помощников и соответствие вкручиваемого элемента вертикальной плоскости после каждого витка 360 градусов.

После подготовки и разметки участка опоры обрабатывают антикоррозийными составами. Винтовые сваи по технологии сначала устанавливают по углам.

Правила установки свай:

  1. Буром делают отверстие для монтажа винтовых свай, меньше по ширине, чем диаметр опоры. Глубина должна быть 30% от размера сваи.
  2. Изготавливают приспособление для завинчивания винтовых свай. В подготовленную лунку нужно поставить металлический элемент. На винтовые сваи устанавливают лом, вводя его в технологическое отверстие сверху. На края лома надевают трубы, позволяющие продлить длину рычага до 2, 5 м. Чем длиннее рычаг, тем легче будет ввинчиваться в почву опора.
  3. Два человека берутся за рычаги и выполняют закручивание свай вручную. Третий удерживает в вертикальном положении и контролирует после каждого оборота, чтобы опора погружалась строго по вертикальному уровню.
  4. Если конструкция не поддается ввинчиванию и разрыхляет грунт, ее нагружают. Для этого или два человека повисают на рычагах, или один усаживается сверху. Когда вкручиваемый элемент уперся в твердый предмет, и дальше невозможно его продвинуть, оставляют ее так как есть, излишек по длине обрезают.
  5. Верхние части обрезают по горизонтальной плоскости, пользуясь лазерным, пузырьковым уровнем или дальномером. Технология по установке винтовых свай предусматривает укорочение длины на 100 мм. В отдельных случаях укорачивают опоры для винтового фундамента на более значительное расстояние.
  6. Для придания прочности и защиты от разрушения под действием влаги, полые конструкции заполняют бетоном.
  7. При необходимости строят деревянный или бетонный ростверк, который служит для равномерной передачи нагрузки от дома к сваям.

Способы, которые можно применить при замене фундамента

Подвести фундамент под старый дом можно несколькими способами:

  • Косметический. Данный способ считается самым простым и дешевым. В данном случае происходит замена прогнившего участка на новый элемент. Но используя такой способ, нужно понимать, что монолитность дома неминуемо нарушается.
  • Демонтаж стен. Такой способ является более надежным, но у него есть существенный минус – на него уходит больше времени, так как нужно производить разборку и новую сборку постройки. Его применяют для замены нижней части сруба.
  • Ликвидация старого фундамента. В данном случае, потребуется убрать верхний слой на двадцать сантиметров, после чего, произвести замену деревянных венцов и залить фундамент.
  • Замещение венцов, с помощью поднимания постройки, домкратами. Это самый используемый метод, при добавлении или замене фундамента. Он позволяет достаточно быстро и качественно, производить подобного рода работы.

Для реализации замещения фундамента, потребуются определенные инструменты. Их выбор заключается в индивидуальных способах и предпочтениях.

Также во время монтажных работ, понадобятся временные опоры, при помощи которых будет держаться постройка, во время проведения замены на новый фундамент. Если в планы входит использование домкратов, то их потребуется несколько штук, все будет зависеть от длины стен.

Способы выполнения ремонтных работ

Замена фундамента для деревянного дома своими руками может проводиться несколькими способами

Замена фундамента для деревянного дома своими руками может проводиться несколькими способами:

  • Вариант косметического обновления каркаса. В этом случае демонтируют только нарушенную часть основания и заделывают её новыми строительными материалами. Такой способ ремонта хоть и экономичен, но, все же, не надежен. Ведь внутренние изменения в конструкции фундамента все равно имеют место быть. И в этом случае конструкция дома со временем может быть полностью разрушена.
  • Разборка стен с последующей заменой основания. Это самый трудоёмкий и затратный способ ремонта. В одиночку и своими руками здесь точно не справиться. Мало того что придется приглашать помощников для демонтажа дома, так еще и нужно будет платить им же за обратный монтаж здания.
  • Способ съема верхнего слоя грунта с последующим обновлением венцов фундамента. Не особо популярный способ, поскольку если уж использовать его, то лучше тогда полностью заменить каркас.
  • Вариант подъема деревянного дома на специальных домкратах, и полная замена фундамента на новый. Этот способ применяется чаще остальных, поскольку дает возможность эксплуатировать деревянное строение еще не один десяток лет после ремонта.

Как происходят ремонтные работы

Ремонт основания винтовыми сваями состоит из следующих операций:

Расчет, обследование геологических условий участка

Производится тщательное обследование грунта, выяснение соответствия его качеств и несущей способности предполагаемым действиям.

Выполняется расчет свайного поля, выбор типа свай, их размера и количества лопастей. По результатам пробного бурения определяется длина стволов.

Укрепление угловых участков

Освобождаются от засыпки грунтом угловые участки основания. Производится удаление части опорной конструкции, расположенной под каждым их углов.

Арматура не удаляется, она будет необходима для повторной заливки. В точках пересечения продольных осей погружаются винтовые сваи, подрезаются таким образом, чтобы их оголовки находились на одном уровне с подошвой ленты.

Создается опалубка, устанавливается дополнительный арматурный каркас, жестко соединенный со старой арматурой ленты.

Выполняется заливка бетоном, выдержка, гидроизоляция и прочие процедуры. Нередко этой процедуры бывает достаточно, чтобы процесс разрушения ленты был полностью остановлен.

Способы усиления основания дома

Строители располагают обширным арсеналом средств и методов для усиления фундамента старого дома. При этом способы, проверенные временем, не теряют актуальности. Для выбора наиболее оптимального необходимо разобраться в преимуществах и недостатках каждого из них, применительно к конкретному случаю.

Способы укрепления фундамента

Укрепление ленточного фундамента

Основанием большинства частных домов является ленточный фундамент. Характеристики таких оснований имеют техническую возможность локального превышения нагрузок выше нормативных. Этот тип фундамента может испытывать на себе местное пучение грунта. Все виды фундаментов сооружаются на постелистом камне

При его просадке важно своевременно остановить этот процесс

Укрепление фундамента ленточного типа

Для этого вырывается яма под углом в 35 градусов в непосредственной близости с фундаментом. Ее глубина должна достигать уровня укладки постелистого камня. Затем в полученную яму помещается труба, диаметр которой составляет 150-200 мм. С ее помощью происходит заливка тощего раствора бетона, которую продолжают до момента полного насыщения им грунта. На этой стадии необходимо приостановить все работы на пару часов. В это время следует провести наблюдение над поведением грунта в плане насыщения раствором.

Если раствор будет уходить, то продолжают заполнение ямы спустя несколько суток.

Как показывает практика, для полного насыщения грунта требуется двух- или трехкратное повторение процедуры. Контроль над ситуацией осуществляется маячками. В случае незначительного изменения их положения переходят к очередному этапу.

По контуру фундамента роют канаву с шириной 200-350 мм. На ее дне и на внешней стороне сооружается из досок конструкция, подобная опалубке. В фундамент вбиваются штыри, и к ним крепится армировочная сетка. В полученную арматуру заливается бетонный раствор, которой имеет наполнитель из мелкой фракции гравия и щебня. Подобное сооружение даст возможность существенно усилить этот угол дома и равномерно распределить нагрузки в горизонтальной плоскости, что остановит процесс проседания дома.

Реставрация фундамента с трещинами

Трещинообразование в цоколе и перекос несущих конструкций могут иметь различный характер. Поэтому первоочередной задачей является выяснение характера происходящих процессов, чтобы найти адекватный способ укрепления фундамента дома.

Реставрация фундамента с трещинами

В случае наличия разрушений по периметру фундамента по причине увеличения нагрузок или воздействия влаги, роют траншею, которая повторяет его контуры. После этого производится тщательным образом очистка поверхности от слоя штукатурки и налипшей грязи. Далее металлическая сетка фиксируется анкерами, вбитыми в цоколь. В заключении осуществляется послойная заливка бетонного раствора с тщательной утрамбовкой.

Если материалом фундамента служит бутовый камень, монолитная плита бетона или комбинаций материалов на основе бетона, то используется уширенная обойма из железобетона. В этом случае требуется осуществить надежную фиксацию, применив при этом сквозную анкеровку, с материалом старой кладки. Идея сооружения подобной конструкции состоит в том, что старый и новый фундамент работают как единое целое.

Частичная замена фундамента

Если фундамент вышел из строя полностью, возникает необходимость осуществления его замены. Для реализации этой задачи его полностью разгружают, и одновременно устойчивость строения сохраняется.

Разгрузка

Осуществить это мероприятия можно путем монтажа, так называемых, стульев, которые выполняются из дерева. Их установка происходит перпендикулярно относительно фундаментных лежней. Для фиксации здания могут быть использованы столбы, заведенные под стены. Не исключается использование раскосов для удержания цоколя и передачи усилий под углом к грунту.

До начала ремонтно-восстановительных работ следует произвести установку маячков. Это необходимо, чтобы можно было обнаружить вероятный процесс деформации в ходе этих работ. После этого приступают непосредственно к реализации намеченных мероприятий, которые начинаются с рытья котлована. Кладка фундамента происходит участками, длина которых не должна превышать двух метров.

Стены при производстве земляных работ должны быть укреплены подкосами. Далее под фундамент делают подкоп, и вынимается грунт. Затем производится монтаж опалубки и основания для сооружаемого фундамента. Подошву очищают, и, где это требуется, осуществляется ее демонтаж. Старая и новая кладка фиксируются между собой при помощи жесткого цементного раствора и щебня. Завершив подводку фундамента в одном месте, ее можно продолжить в другом.

Устанавливаем новый фундамент

В данном случае будет устанавливаться фундамент из свай. Он наилучшим образом подходит для деревянных домов. Можно, разумеется, использовать и столбчатый вариант. Он также прост в установке и идеально подойдет для деревянного дома.

Для того чтобы установить новый фундамент из свай, необходимо сначала провести земляные работы. Для нового основания понадобится рытье траншеи. При этом стоит учитывать, что ее глубина должна быть выше, чем глубина старого основания. В противном случае все работы могут пойти насмарку.
Для того чтобы установить фундамент из свай, понадобится вырыть П-образную траншею. Это необходимо, чтобы можно было формировать единый армированный жесткий каркас, который будет связывать все элементы фундамента. Такой каркас поможет равномерно распределить нагрузку от здания на все основание.

Любой вид фундамента подразумевает использование армирования для создания дополнительных ребер жесткости. Если этого не сделать, то конструкция получается хрупкой и может разрушиться еще в процессе возведения.

Если в планах по строительству есть дополнительные конструкции, которые будут примыкать к зданию, то нужно заранее позаботиться о том, чтобы траншея захватывала и их. Можно позаботиться заранее, чтобы фундамент был сделан и для этих сооружений.

Сваи также необходимо заранее подготовить. Кстати, рытье траншеи вовсе не обязательно, если планируется строительство висячего варианта фундамента, но в большинстве случаев все же строят заглубленный. Сваи устанавливают согласно проекту. Они могут быть монтированы вручную или с применением специальной техники.

Преимущества использования винтовых свай.

Винтовые опоры – это, пожалуй, единственный материал для фундамента, который обладает следующими достоинствами.

  • Подходит для любого вида грунта. Исключение составляют горные породы.
  • Может монтироваться в любое время года, включая зимний период времени.
  • Винтовой свае не страшны пучение грунта, рыхлая почва и сезонные подтопления.
  • Цена замены столбчатого фундамента на винтовые сваи намного дешевле, чем применение альтернативных строительных материалов.
  • Замену свайных фундаментов можно производить без привлечения тяжелой техники.
  • Винтовые сваи не разрушают грунт, а лишь его уплотняют.

Замена на ленточные фундаменты

Этот вид основания занимает ведущее место среди всех фундаментов благодаря прочности и срокам эксплуатации. Но вот время на его возведение тратится значительное. И по сравнению с остальными видами основ выполнение ленточного вида довольно дорогостоящее. Но если выбор сделан в пользу ленточного фундамента, то владелец не будет в претензии после окончания работ.

Домкраты подводятся под каждый из углов дома, устанавливаются вертикально и прочно закрепляются. И только после это можно приподнимать углы строения на нужную высоту.

Демонтаж проводится своими руками, при этом все старые элементы стоит удалить, чтобы новый фундамент был прочным.

Траншея под новый ленточный фундамент изначально должна иметь форму буквы П. Это позволит сделать ответвления основания под несколько дополнительных комнат. И уже только после того, как траншея полностью вырыта, можно начинать работы по ее внутреннему устройству.

После заливки траншей раствором стоит дать фундаменту выстояться от 14 до 20 дней. А потом опускать строение на готовый фундамент.

Плюсы и минусы восстановления

Использование винтовых свай для ремонта фундамента имеет следующие плюсы:

  • Возможность произвести все действия максимально щадящими методами.
  • Простота и высокая скорость работы.
  • В некоторых случаях можно все действия выполнить вручную, без привлечения специальной техники.

Имеются некоторые минусы:

  • Несущая способность винтовых свай ограничена и требует качественного расчета.
  • Монтаж свай производится в достаточно сложных условиях, что снижает его качество.
  • Создание полноценного фундамента под имеющейся постройкой — сложная инженерная задача, которую нельзя поручать кому попало.

Кроме этих особенностей, следует учитывать, что винтовые сваи погружаются до контакта с плотными слоями.

Если этого не происходит, за работоспособность опоры не поручится ни один профессионал, что создает существенную проблему и требует предварительного уточнения.

Варианты замены фундаментов

В основном проводится частая замена фундамента под деревянным домом, так как материал, из которого выстроено здание, всегда остается самым популярным из-за его качеств. Ведь добротное строение на разбитой основе довольно быстро придет в негодность.

Но эту беду можно побороть. А для этого сначала стоит определиться с типом фундамента, который займет место старого основания. А так как имеется несколько видов замены, выбирать есть из чего:

  • установка ленточного основания;
  • замена на винтовые сваи;
  • выполнение столбчатого фундамента.

Каждый из типов замены имеет свои приятные стороны и некоторые сложности. Поэтому стоит рассмотреть их поподробнее.

Но сама замена фундамента представляет собой выполнение определенного ряда операций, которые для всех вариантов имеют одинаковый порядок:

  1. Осмотр старого основания для выявления фронта работ.

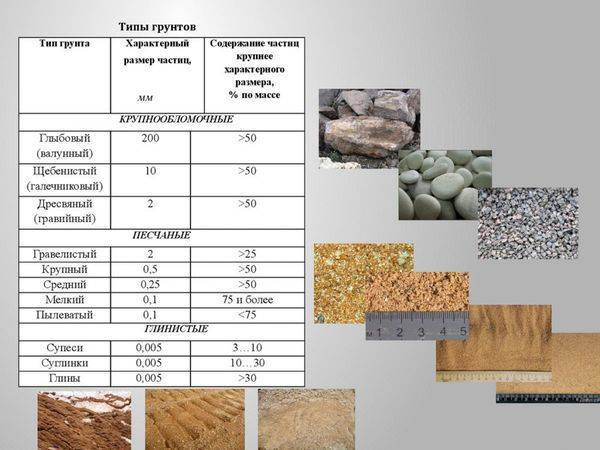

  2. Определение типа почвы под строением и глубины ее промерзания.
  3. Подготовка необходимых материалов для замены старого основания.
  4. Поднятие углов строения для выполнения последующих работ.
  5. Демонтаж старой основы (по необходимости).
  6. Устройство нового основания под строение.
  7. Установка дома на новый фундамент.

Многие из этих строительных работ выполняются своими руками.

Свайный фундамент под дом и его устройство

Основная работа по созданию свайного фундамента – это погружение стволов в грунт. От этого этапа зависит устойчивость и прочность всей конструкции.

При установке важно следить, чтобы не происходило срывов или других проблем, в противном случае это ставит под угрозу прочность всей конструкции. Любые отклонения в ходе работ означают несоблюдение технологий, недостаточное или некачественное геологическое обследование земли, а возможно и низкое качество свай. Следующий этап – это создание ростверка

Он также должен отвечать всем требованиям. В зависимости от материала изготовления и характеристик будущего дома будет зависть технология создания ростверка. Для небольших и легких построек ростверк изготавливается из древесины. Если же в создании конструкции используют металлические сваи, то и ростверк создают из металла. Для железобетонных свай ростверк отливают из бетона, похожая технология используется при изготовлении ленточного фундамента

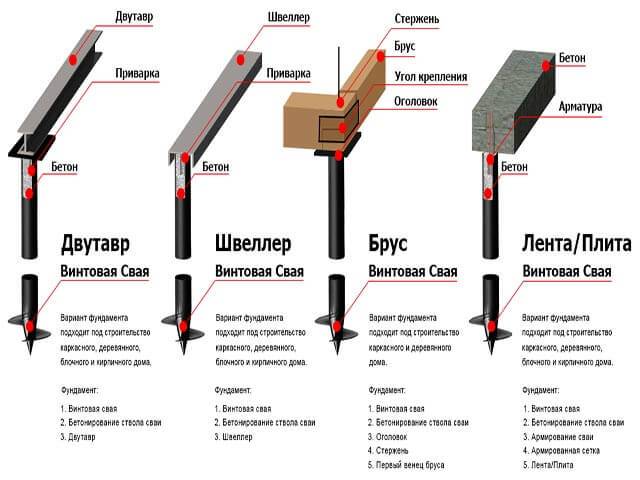

Следующий этап – это создание ростверка. Он также должен отвечать всем требованиям. В зависимости от материала изготовления и характеристик будущего дома будет зависть технология создания ростверка. Для небольших и легких построек ростверк изготавливается из древесины. Если же в создании конструкции используют металлические сваи, то и ростверк создают из металла. Для железобетонных свай ростверк отливают из бетона, похожая технология используется при изготовлении ленточного фундамента.

Важно!

Эти два этапа возведения свайного фундамента должны выполняться под присмотром грамотного специалиста, или в идеале опытными строителями. Есть риск возникновения нарушений технологии или отклонения от расчетных параметров, что должно быть вовремя замечено и исправлено для избежания проблем в дальнейшем. А не подготовленный человек не всегда это может заметить.

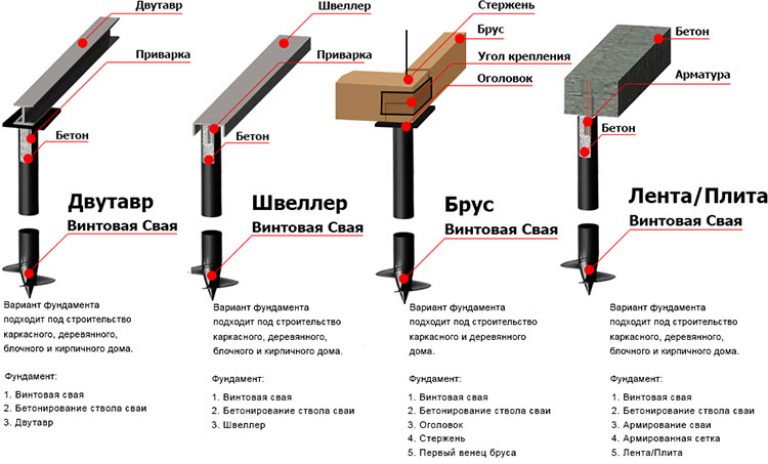

Пример как выглядит устройство фундамента

Выбор нового фундамента

Выбор фундамента это очень важный момент в строительных и ремонтных работах, так как именно от него будет зависеть устойчивость и долговечность постройки.

Первым делом требуется определиться с будущей конструкцией заменяемого фундамента.

Фундамент под старый деревянный дом бывает разных типов:

  1. Столбчатый – подойдет для поддержания небольших зданий, стены которого выполнены из дерева, укрепленных щитов или каркаса, которые не образуют сильную нагрузку. Обычно такой фундамент находит свое применение в строительстве небольших домиков расположенных на даче или в саду, сауны или бани, а также небольшого одноэтажного дома. Его выполнение основывается на установке столбов в местах, где предусмотрена максимальная нагрузка. Материал, выбранный для исполнения столбов, может быть разным. Им может выступать кирпич, железобетонные блоки, камень. Дистанция монтируемых столбов должна быть не менее двух метров.
  2. Свайный буронабивной. Этот фундамент изготавливается прямо по месту строительной работы. Является модификацией столбчатого фундамента. Отличие у них в том, что в буронабивном фундаменте, в виде несущих выступают асбестовые трубы, которые заполнены специальным раствором. Конструктивно, свайный фундамент под старый дом, выстроен из свай, соединенных ростверком. Расположение несущих частей находится в более важных местах деревянного дома. Применение такого фундамента практикуется на тех участках, где грунт имеет высокое поднятие воды.
  3. Винтовой свайный. Является самым доступным из всех фундаментных видов. Первоначально использовался в военных сооружениях. Чуть позже получил распространение и в частном использовании, благодаря своей простоте изготовления. Его можно применять в любом месте, даже при неровной поверхности.
  4. Ленточный фундамент – это гарант надежности и прочности. Его используют в строительстве тяжелых зданий. Он подразделятся на сборный фундамент и монолитный. Первый вариант состоит из железобетонных блоков, а в состав второго варианта, входит бетон, основой которого является опалубка.
