Свайно-винтовой фундамент своими руками: особенности, устройство, расчет, монтаж

Винтовая свая

Винтовые сваи Это металлическая труба (обработанная специальным составом, замедляющим процесс коррозии), к нижнему заостренному концу которой приварена лопасть. Такая свая ввинчивается (вкручивается) в грунт (как саморез в древесину), практически не повреждая его (лишь уплотняя его за счет погружения трубы) и, следовательно, абсолютно не уменьшая его несущую способность.

Эти сваи выпускаются нескольких видов:

• с винтовой лопастью (применяются на грунтах, имеющих плохую несущую способность) или имитацией нарезки резьбы по большей части длины сваи (такие сваи обычно применяют в северных районах, где требуется не особо тревожить вечную мерзлоту при устройстве основы под здания и сооружения);
• с разным диаметром трубы – чем больше диаметр, тем более крупный вес здания способна воспринять свая (без своей деформации), но при этом не стоит забывать, что более толстые сваи (диаметр которых превышает 108 мм) закрутить вручную уже не получится;
• с разным диаметром лопасти – для менее прочных и насыщенных водой грунтов диаметр лопасти будет больше, чем для грунтов сухих и плотных.

И, конечно, вид и форма сваи зависит еще и от фирмы-производителя, ее выпускающей.

Как выглядит винтовой фундамент

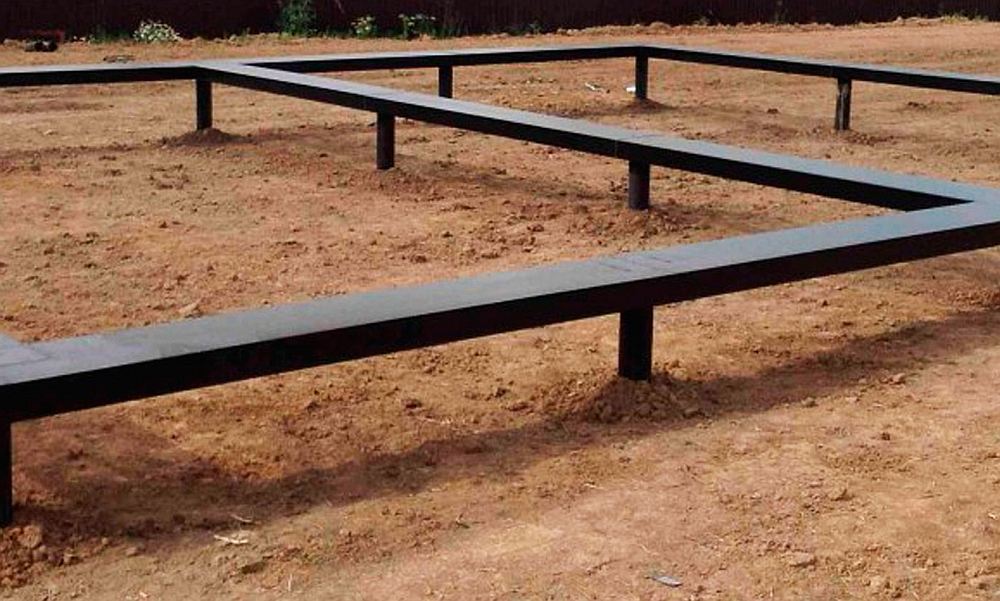

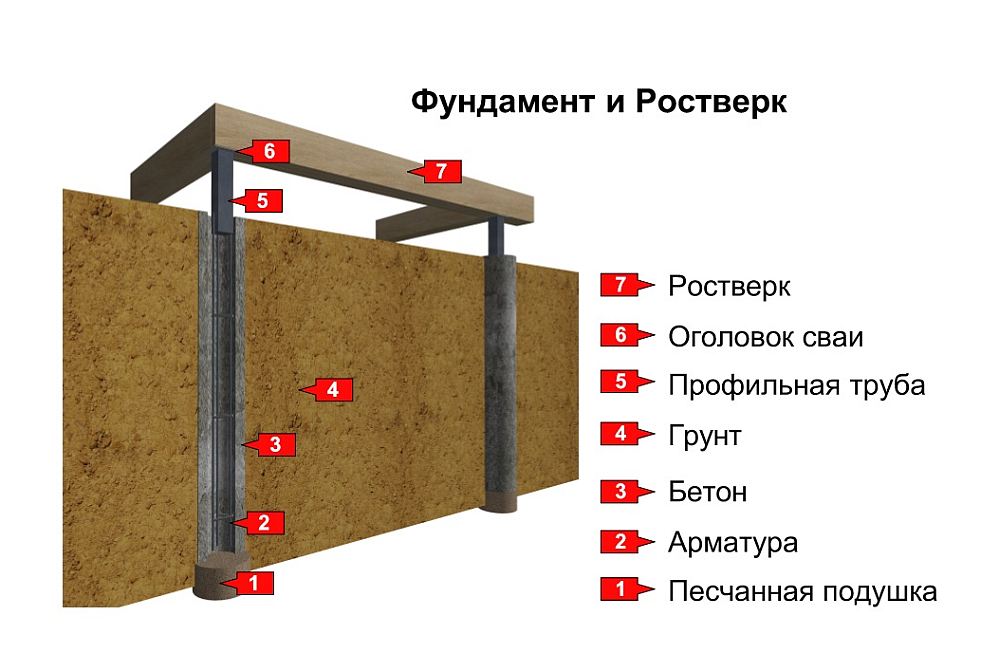

Винтовой фундамент выглядит следующим образом:

• в углах и в местах пересечения внутренних стен, а также по длине стены сооружения, в грунт ввинчены сваи (шаг свай колеблется от 1 до 3 метров);
• сверху все сваи обрезаны под один уровень и скреплены либо металлическими, либо деревянными балками, чтобы создать единую жесткую конструкцию — ростверк;
• между уровнем земли и низом здания (ростверком) находится свободно проветриваемое пространство.

Ошибки и рекомендации по монтажу

При выполнении работ, важно руководствоваться рекомендациями, которые позволят избежать распространенных ошибок. Прежде всего, необходимо выполнять работы вдвоем, а еще лучше — втроем, поскольку третий рабочий должен будет контролировать вертикальность установки свай. Если сваи установлены неровно, то потребуется их демонтировать и повторно ввинтить, поскольку нарушение её положения приведет к существенной потере прочности готовой конструкции

Если сваи установлены неровно, то потребуется их демонтировать и повторно ввинтить, поскольку нарушение её положения приведет к существенной потере прочности готовой конструкции.

При необходимости установить секции забора с использованием саморезов, лучше отдавать предпочтение кровельным разновидностям, так как они отличаются высокой устойчивостью к негативным воздействиям.

В процессе выполнения работ, необходимо сначала монтировать угловые сваи, а только потом оставшиеся. Выбирая длину свай, необходимо руководствоваться высотой будущего забора — если она будет 1,5 метра, то следует приобретать 3-метровые элементы.

Важная и полезная информация о винтовых сваях для возведения забора — здесь.

Обвязка как технология строительства свайного фундамента

Ростверк – самое сложное в устройстве свайного фундамента. Обвязывание свай брусом оказывает прямое влияние на устойчивость и надежность будущего каркасного дома. Именно обвязка выступает гарантом прочности и долговечности как фундамента, так и всего здания.

По принципу монтажа принято подразделять обвязку на три вида:

• При помощи хомутов.
• При помощи усаживания на резьбу.
• Сварная обвязка.

Описание типов обвязки

По словам профессионалов, самым надежным вариантом является обвязка сваркой. Ее производят при помощи стального швеллера. Первый и второй методы предполагают крепление при помощи деревянных брусьев. Обвязка хомутами может использоваться для швеллера.

Профессиональные строители рекомендуют использовать первые два способа совместно. Так можно увеличить надежность крепления бруса, что положительным образом сказывается на прочности конструкции.

Усаживание бруса на резьбу выполняют следующим образом:

1. Под брус укладывают двойной слой рубероида, предварительно смазанного олифой.
2. Брус крепят по бокам при помощи саморезов, а снизу и сверху – шпильками.
3. После установки бруса его подбивают молотком.
4. В качестве дополнительного крепления используют боковые уголки (их монтируют по бокам).

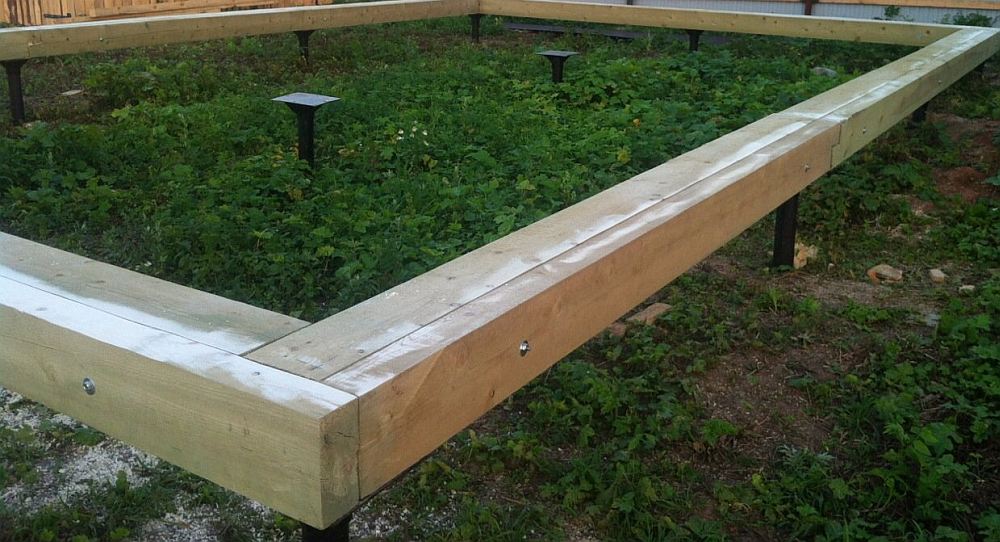

Для обвязки хомутами используют прямоугольный брус, который крепят по всему периметру основания. Поверх бруса плотно укладывают другие брусья и тщательно скрепляют. В результате получается своеобразная буква П.

Такая форма носит название хомута. Завершив работу, необходимо проверить надежность крепления. Сварная обвязка более проста в исполнении. Она предполагает крепление стальной балки к стержню.

Дополнительные моменты

Каждый метод обвязки следует выполнить максимально точно. Высота каждого бруска должна быть идентична высоте другого. Саморез должен вкручиваться в центральную часть бруса. Так получится избежать появления трещин в древесине и продлить срок ее службы.

Ширина бруса должна превышать показатель ширины сваи как минимум в два раза. Это позволит максимально прочно закрепить его

Важно проверить качество поверхности бруса. При наличии дефектов или неровных мест их необходимо устранить

По этой причине не стоит торопиться с обвязкой, работу следует выполнять по всем правилам. Лучше приобретать качественный брус. Именно от этого элемента зависит надежность и долговечность всей конструкции.

Выпиливание и состыковка бруса

Винтовой фундамент для каркасного дома может выполняться по еще одной технологии обвязки. Речь идет о выпиливании бруса с последующим креплением. Этот вариант наиболее простой. Главное требование – наличие ровных и абсолютно одинаковых брусьев. Брус просто вкладывают друг в друга при помощи сделанных заранее распиленных пазов.

Такая стыковка проводится под прямым углом. Здесь нужно использовать строительный уровнемер для проверки каждого элемента. Брусья скрепляют таким образом, чтобы один из них располагался сверху, в другой – в нижней части конструкции.

Образовавшееся пустое пространство заполняют джутом. В большинстве случаев один венец кладут непосредственно на фундамент.

Минусы и плюсы свайного фундамента

Теперь подробнее поговорим о достоинствах и недостатках свайного фундамента. К неоспоримым достоинствам можно отнести следующие аспекты:

• Возможность возведения фундамента на участках со сложным рельефом и большим уклоном. Там, где для других видов фундаментов пришлось бы разориться на бетон, или же потратить много денег на земляные работы, выравнивая участок, сваи на голову обыгрывают своих конкурентов, так как свайный фундамент не имеет практически никаких ограничений по перепадам высот.
• Возможность использования свай практически на любых грунтах – он будет устойчив как на заболоченной местности, так и на глинистых грунтах. Закладывание фундамента на сваях целесообразно, когда верхний слой почвы отличается малой несущей способностью и значительной толщиной:

1. На черноземных, плодородных и заиленных землях, рядом с лесными угодьями.
2. В болотистой местности, на торфяниках, песчано-глинистых плывунах, глинах и суглинках в пластичном состоянии.
3. На солончаках, просадочных грунтах.
4. В регионах с вечной мерзлотой, при значительной глубине промерзания.
5. В районах с высоким УГВ (уровнем грунтовых вод), с угрозой подтопления.
6. На лесовидных почвах, теряющих прочность при насыщении водой. Во всех указанных случаях нагрузку от дома необходимо передать на плотные слои грунта. Ленточные фундаменты или утепленная шведская плита при такой глубине становятся экономически невыгодными, да и попросту, такие фундаменты могут оказаться непрочными.

• Небольшая трудоемкость работ. Если рассматривать винтовые сваи, то процесс монтажа заключается в завинчивании свай в грунт. Как правило, с этой работой может справиться два человека без использования специальной техники. Отсюда вытекает еще один плюс – возможность проведения работ своими руками без привлечения наемных специалистов.
• Высокая скорость работ. Фундамент из винтовых свай может быть возведет за один день, а уже на следующий день можно проводить дальнейшие работы по возведению дома.
• Низкая стоимость. Готовый фундамент из буронабивных или винтовых свай обойдется на порядки дешевле других видов фундамента.

Существуют у такого вида фундамента и минусы:

Пониженная несущая способность свай по сравнению с другими видами фундаментов. При неправильном расчете нагрузки на сваи, они могут просесть, повредив каркас строения

Поэтому перед выбором вида фундамента важно сделать все необходимые расчеты и убедиться, что будущий фундамент будет способен нести нагрузки от строения.Если для стройки выбраны винтовые сваи, но при этом вы планируете построить тяжелый дом, то выходом из этой ситуации будет использование винтовых свай диаметром больше чем 133 мм (стандартный диаметр винтовых свай). При этом проблемой является то, что многие компании, работающие на рынке, не имеют возможности и специальной техники для монтажа таких свай. Отсутствие подвала

В домах на свайных фундаментах нет возможности организовать полноценный подвал, так как при монтаже фундамента не происходит выемки грунта под домом

Отсутствие подвала. В домах на свайных фундаментах нет возможности организовать полноценный подвал, так как при монтаже фундамента не происходит выемки грунта под домом

Однако, при расположении домов на большом уклоне, получится организовать хозяйственные помещения в образовавшемся пространстве

В домах на свайных фундаментах нет возможности организовать полноценный подвал, так как при монтаже фундамента не происходит выемки грунта под домом. Однако, при расположении домов на большом уклоне, получится организовать хозяйственные помещения в образовавшемся пространстве.

Необходимость дополнительного утепления цоколя здания. Минусов свайных фундаментов является продуваемый цоколь строения. Это создает обязательную необходимость (в отличие от бетонных фундаментов) в утеплении.

Факторы, влияющие на длину опор

От правильного определения длины свай зависит крепость будущей конструкции, и если эти важные элементы фундамента окажутся короткими, дом может просесть под своей тяжестью после его введения в эксплуатацию. Длина свай определяется с учетом анализа грунта и ландшафта, а именно:

1. Плотность почвы.
2. Перепад высоты между разными точками участка.

Плотность грунта

Глубина погружения опоры Анализ грунта лучше всего проводить на основании геологических исследований местности. Если исследования характеристики грунтов не проводились на данной территории, то можно воспользоваться упрощенным методом выяснения его плотности.

Итак, нужно выкопать неглубокую канаву (до 1 м) в нижней точке участка. Если на такой глубине залегания вы увидите глинистую массу или песок, то выбор лучше сделать в пользу свай, длина которых достигает 2,5 м. В том случае если вы обнаружите породы с низкой плотностью (торф), плывун или грунтовые воды, придется продолжить углубление до тех пор, пока не дойдете до твердых пород. Здесь устанавливаются сваи, длина которых равна длине бура.

Перед вами таблица плотности и несущей способности различных почв.

Вид грунта	Плотный грунт	Грунт средней плотности
Песок (крупная фракция)	6	5
Песок (средняя фракция)	5	4
Супесь (в сухом виде)	3	2.5
Супесь пластичная (влажная)	2.5	2
Песок (мелкая фракция)	4	3
Песок влажный (мелкая фракция)	3	2
Глина	6	2.5
Глина влажная	4	1
Суглинок	3	2
Суглинок влажный	3	1

Расчет свайно-ростверкового фундамента

Для того чтобы быть хоть отчасти уверенным в надежности фундамента его желательно хоть приблизительно рассчитать. Для этого потребуется проделать несколько не самых сложных расчетов.

1. Рассчитывается масса дома (учитываются все материала и примерный вес «начинки»).
2. Исходя из веса и коэффициента надежности, определяется необходимая опорная площадь.
3. Так как сваи уже расставлены, можем посчитать их количество.
4. Дальше подбираем площадь сечения свай. Так как мы знаем их количество, то умножив на выбранную площадь, узнаем общую.
5. Полученный результат сравниваем с рассчитанной ранее (пункт 4) опорной площадью.
6. Если площадь, которую нашли на шаге 4 больше той, которую рассчитали на шаге 2, выбранные параметры свай нам подходят.
7. Если меньше, увеличиваем планируемое сечение свай, снова перемножаем и сравниваем. Так находим требуемую площадь сваи.

Иногда выгоднее не увеличивать площадь свай, а поставить их чаще. Методика расчета при этом не изменяется.

Несущая способность свай разных диаметров в различных грунтах (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Площадь опоры, необходимая для нормального распределения нагрузки считается по формуле:

Монтаж свайно-винтового фундамента своими руками

Установка свайно-винтового фундамента выполняется в несколько этапов:

1. Разметка участка.
2. Погружение и выравнивание свай.
3. Заливка бетоном.
4. Обвязка ростверком.

Разметка СВФ не представляет особых затруднений – поскольку земляные работы отсутствуют, достаточно наметить оси стен, перегородок и дополнительных конструкций либо оборудования. Это выполняется путем установки колышков немного дальше углов будущего строения, между которыми натягиваются шнуры. Можно использовать 2 колышка с горизонтальной перемычкой и между ними натянуть две нити по наружным размерам свай.

Фото 8. Разметка мест установки свай

Остальные этапы нуждаются в более тщательном рассмотрении.

Вкручивание свай и их выравнивание относительно горизонтальной плоскости

Технология ввинчивания свай не зависит от разновидности лопастей, наконечников и особенностей грунта:

• Подготовка направляющих приямков – для этого можно использовать ручной или мотобур. Скважины делаются на глубину до 0,5-0,7 м и диаметром немного меньше, чем лопасти. Это позволяют более точно позиционировать трубы и облегчить их вкручивания в грунт.
• Ввинчивание – в специальные отверстия в сваях продевается лом или длинная толстостенная труба подходящего диаметра и силами 2-х рабочих выполняется их вкручивание в грунт путем передвижения по кругу. Третий человек в это время контролирует вертикальный уровень сваи с помощью строительного уровня.

Фото 9. Погружение свайных опор фундамента вручную

Погружение может осуществляться и механическим способом, но для этого требуется специальное оборудование.

Фото 10. Вкручивание винтовых свай механическим способом

Технология устройства свайно-винтового фундамента предполагает необходимость обвязки свай ростверком (деревянными, металлическими или бетонными балками), который будет устанавливаться на оголовках. Поэтому все выступающие над поверхностью земли свайные опоры должны находиться в единой горизонтальной плоскости.

Выравнивание свай осуществляется следующим образом:

• Разметка единого горизонтального уровня на всех трубах – для этого можно использовать лазерный или водяной уровень.
• Обрезка трубы по разметке – выполняется с помощью болгарки.

Фото 11. Процесс обрезки винтовых опор

Подробная инструкция по монтажу свайно-винтового основания рассмотрена в следующем видео:

Заливка бетоном

Эксперты настоятельно рекомендуют выполнять монтаж свайно-винтового фундамента с заливкой полостей труб бетоном. Это обусловлено склонностью труб к образованию конденсата на внутренних поверхностях даже при условии абсолютно герметичной приварки оголовков. А заполнение полости бетоном позволяет предупредить этот эффект и увеличить пространственную жесткость конструкции.

Фото 12. Заливка свай бетоном

Обвязка свай ростверком

Как правило, ростверк сооружается на высоте 0,5-0,7 м от поверхности земли. Для этого могут применяться деревянные и металлические балки. Также обвязка может быть выполнена путем заливки монолитной железобетонной ленты.

Технология обвязки свай разными материалами:

• Железобетон – стоит дороже по сравнению с другими видами обвязки, но позволяет возводить даже здания даже из кирпича. Техника работ заключается в сборке опалубки, изготовлении армирующего каркаса, его связке со сваями с помощью рифленой арматуры и последующем бетонировании.

  Фото 13. Свайное основание с железобетонным ростверком

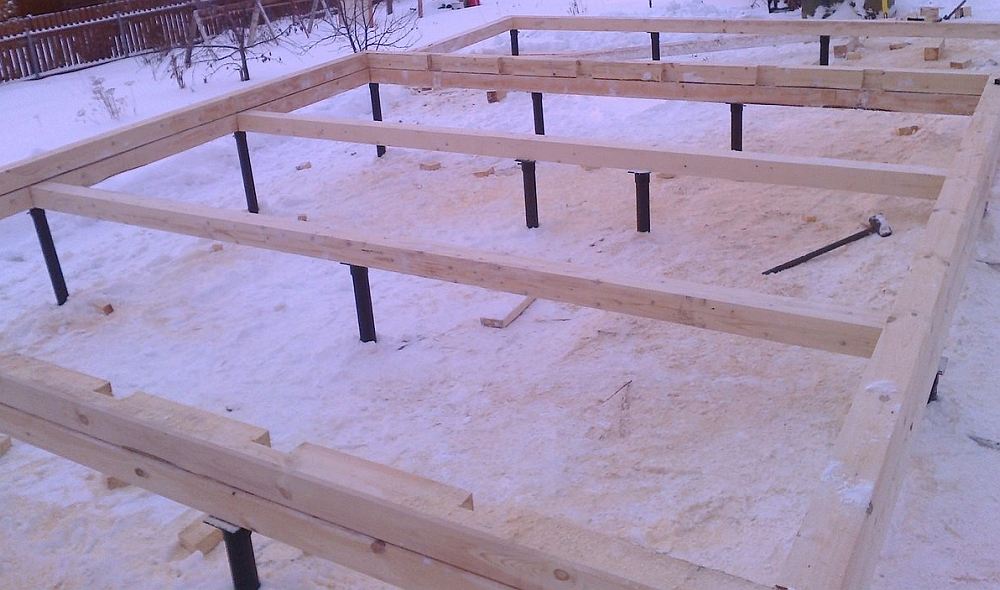

• Деревянные балки – применяются преимущественно при строительстве брусовых, бревенчатых и каркасных домов. Технология работ предполагает необходимость приваривания плоских оголовков для крепления бруса. Балки между собой соединяются в полдерева и фиксируются к оголовкам с помощью саморезов, болтов или гвоздей.

  Фото 14. Свайный фундамент с обвязкой из деревянных балок

• Металлические балки – для обвязки обычно применяются швеллеры, которые крепятся тоже к оголовкам, но при помощи сварки.

  Фото 15. Обвязка свай с применением стального швеллера

Как видите, сделать винтовой фундамент своими руками вполне реально и для этого необязательно привлекать бригаду строителей и нанимать спецтехнику. Главное здесь – правильно определить глубину залегания плотных несущих пластов, шаг установки свай и их количество.
