Электрическая печь для бани с парогенератором

Различие банных парогенераторов и их конструктивные особенности

Сегодня всё большую популярность набирают электрические банные печи с парогенератором. Различают следующие их типы:

Электродные. Нагрев осуществляется путём прохождения электричества через жидкость.
Индукционные. Вода нагревается высокочастотными токами.
С трубчатыми электронагревателями. Происходит нагрев ТЭНов, погружённых в воду, и отдача теплоэнергии самой жидкости при прохождении электричества.

Устройство печь-каменки Термофор Гейзер с парогенератором

Конструкция парогенератора включает:

Корпус с включёнными в него конструктивными элементами. Изготавливается из металла либо стойкого пластика.
Накопительный бак для воды.
Парообразовательная камера.
Блок управления и безопасности.
Соединительные трубы воды и пара.
Электропровода.
Элементы автоматики и контроля.
Насосы для подачи жидкости и пара.

Блок управления включает контрольные датчики в накопительном баке для воды и для объёма образующегося пара на выходе из камеры парообразования.

Все модели имеют разный объём систем безопасности и автоматики, наличие насосов водяной подачи и пара.

Выбор печи с парогенератором

При выборе печи оснащенной парогенератором, а также отдельно устанавливаемого устройства, критериями, определяющими выбор устройства, будут:

Назначение.

Этот показатель определяет для какого вида бани предназначен парогенератор (русская, турецкая, японская и т.д.).

Электрическая мощность.
Габаритные размеры.
Степень защиты (IP) от попадания воды и влаги.
Наличие системы автоматики (набор воды, образование пара, очистка поверхности бака и парообразующего блока).
Наличие дополнительных опций (ароматизация пара, управление освещением в парной и т.д.).
Бренд производителя.
Стоимость.

Различные модели парогенераторов выпускаются для включения в электрические сети разного напряжения (однофазные, трехфазные), поэтому при выборе устройства необходимо обращать внимание и на этот показатель

Виды печей с парогенератором

В зависимости от источника тепловой энергии различают два основных вида оборудования:

Печи с электрическим генератором тепла. Это востребованный вариант. Внутри бака располагается трубчатый электронагреватель (ТЭН), который нагревает воду, способствуя испарению влаги. Электрические печи для бани с парогенератором отличаются возможностью точной настройки температуры, что обеспечивает комфорт при использовании парилки.

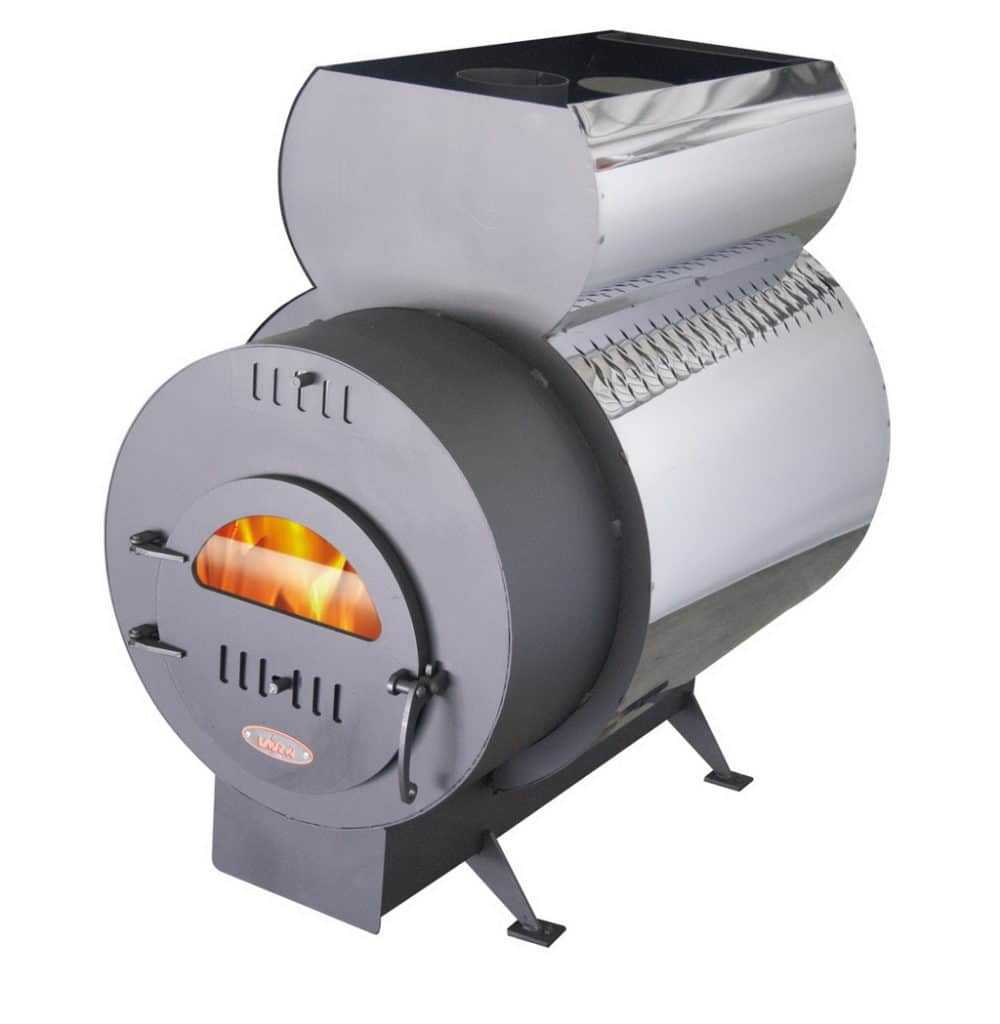

Банные печи на дровах с парогенератором. Для нагрева воды и камней применяется твердое топливо. Запах горящей древесины создает особую атмосферу в парилке. Оборудование особенно востребовано у поклонников традиционной русской бани.

Есть два типа парогенераторов:

С активным парообразователем. В баке установлен отдельный элемент, который нагревает воду. Такая конфигурация более популярная. Производительность устройства зависит от мощности встроенного ТЭНа и объема бака.
С пассивным парообразователем. Емкость с водой располагается между двумя внешними ТЭНами. При нагреве от них влага начинает испаряться. Это более прогрессивная технология, которая встречается реже.

Плюсы и минусы установки парогенераторов

Парогенератор в баню

Наличие парогенератора, работающего не на использовании открытого огня, получаемого при сжигании топлива, а путем преобразования электрической энергии в тепловую, позволяет использовать такие устройства не только в помещении отдельно стоящей бани, а также в условиях современной квартиры.

Достоинствами современных парогенераторов являются:

время разогрева парогенератора не зависит от состояния прогрева печи в помещении парной (разогрев камней в печи-каменке при сжигании дров),
для работы не требуется обустройство вытяжной трубы и наличие отопительной печи. Можно использовать в условиях квартиры в комплекте с электрической нагревательной печью,
есть возможность регулировать температуру и количество подаваемого пара,
небольшие геометрические размеры и вес позволяют использовать в помещениях с небольшой площадью,
не продолжительные сроки нагрева воды и начала использования с момента включения, позволяют снизить затраты за использованную электрическую энергию,
наличие средств защиты и автоматики позволяет обезопасить использование устройств и обеспечить их работу в автоматическом режиме.

К недостаткам парогенераторов данного типа относятся:

зависимость работы от наличия сетей электроснабжения,
высокая стоимость.

Чем хороши электрические печи

Желающим оборудовать баню или сауну, в которой можно отдохнуть от работы, снять стресс, погреться, пообщаться с близкими, а также поправить здоровье нужно найти время, чтобы грамотно определиться с типом печки.

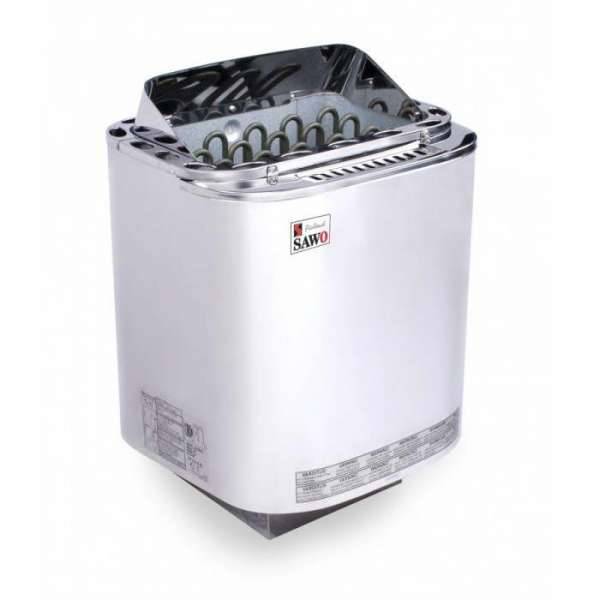

Электропечь для сауны и бани

От грамотного выбора и монтажа печного оборудования во многом зависит комфортность досуга любителей попариться. Основной критерий для классификации конструкций — тип топлива, на котором они функционируют. Любители жизни за городом могут выбрать для установки печь, работающую на газе, жидком или твердом топливе, а также электрическую модель. Последний вариант, наряду с дровяным агрегатом, относится к наиболее востребованной категории.

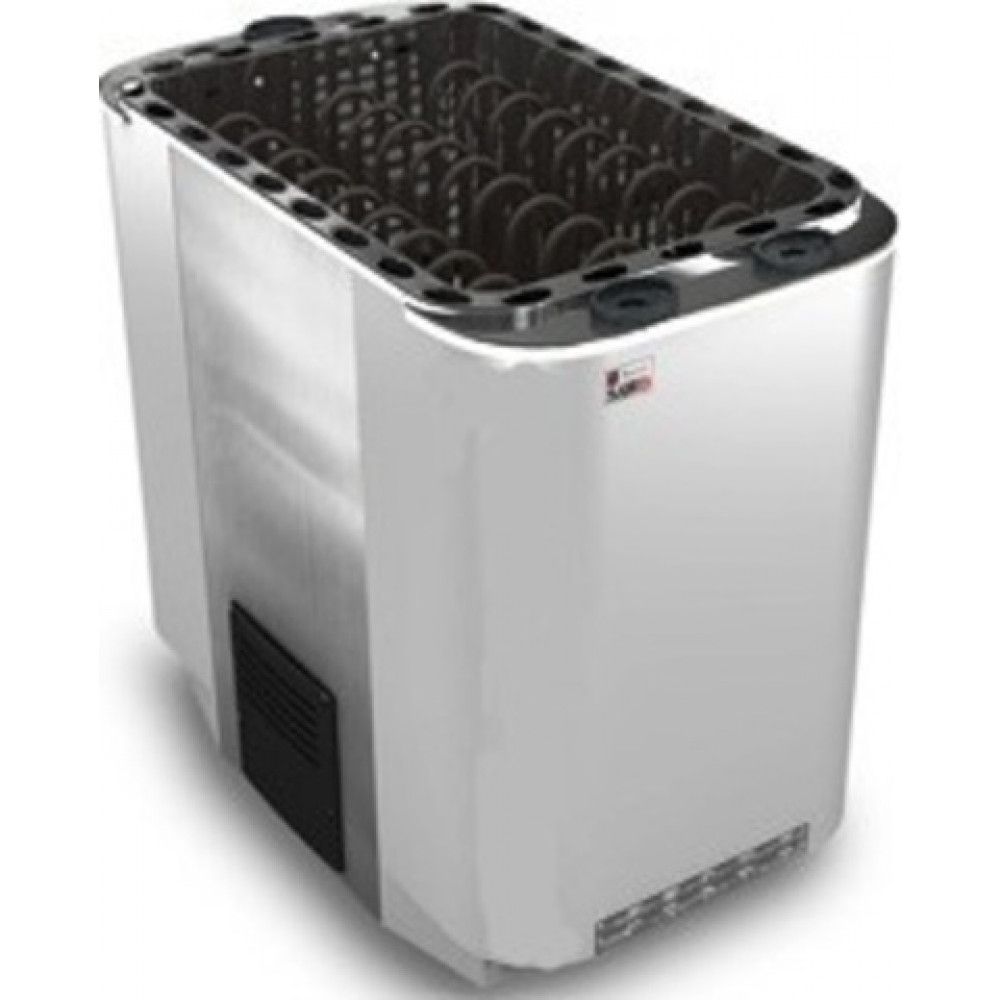

Электрическая печь для баниУстройство электропечи

Почему электропечи стали в бане стали популярными?

Они достаточно легко устанавливаются, причем в любом месте парилки. С монтажом вполне можно справиться самостоятельно, не прибегая к услугам специалистов.
Печь очень легка в использовании, для ее включения достаточно нажать кнопку. В помещении поддерживается установленный температурный режим.
Нагревается агрегат довольно быстро.
Для установки оборудования нет нужды устраивать дымоход, что обычно подразумевает проведение трудоемких работ. Отсутствует и необходимость в периодической чистке этого элемента печной конструкции.
При работе электропечи не выделяются продукты сгорания топлива.
Нагретые воздушные массы распределяются равномерно по всей парной.
Оборудование оснащается системами безопасности.
В помещении с электроагрегатом чисто.
Печь, работающая от электросети, имеет длительный эксплуатационный ресурс.
Конструкция отличается компактностью.
Электропечь может работать в широком температурном диапазоне.

Недостатки электрокаменок

Все перечисленные преимущества обуславливают востребованность электрических печей. Основным недостатком этого типа моделей считается высокая стоимость электрической энергии.

Зачем русской бане парогенератор?

Печь с парогенератором

Отличительной особенностью русской бани от бань прочих видов, является то, что именно благодаря «легкому пару», получаемому в следствии полива раскаленных камней водой (настоями трав), образующийся пар является не только средством нагрева воздуха в парной, а также служит дезинфицирующим и оздоровительным средством.

Вода, переходя из жидкого состояния в парообразное выделяет большое количество тепла, при этом теплый воздух поднимается вверх, что дает человеку, принимающему водные процедуры прогреваться постепенно, поднимаясь с уровня пола на полог, расположенный выше.

Пар, получаемый при использовании отваров из целебных трав, является лечебным, при этом эффект ингаляции происходит незаметно от основного назначения бани, принятие санитарно-гигиенических процедур.

Раньше русская баня топилась «по-черному» и простейшим парогенератором являлись камни, уложенные вокруг котла с водой, под которым разводился огонь.

Современная русская баня топится «по-белому» и в качестве парогенератора выступает каменка, нагрев которой происходит не открытым огнем, а посредством нагрева камней отработанными газами от сжигаемого топлива и конструктивных элементов печи.

Кроме этого, для производства пара используются парогенераторы, работающие от электрической сети переменного тока и отличающиеся по способу нагревания воды (индукционные, электродные, с использованием ТЭНов).

Принцип работы электрокаменки

Традиционная печь для бани содержит три основных компонента. Это топливный отсек, дымоход и каменка. Если для отопления используются дрова, то их нужно своевременно загружать в печь, разжигать, поддерживать огонь, убирать золу. Несколько проще с газовой печью. В этом случае нет необходимости возиться с дровами и золой. Однако конструкция все равно требует наличия отдельной камеры сгорания и дымохода.

У электропечей в данном аспекте явное преимущество перед дровяными и газовыми. О дымоходе здесь вообще нет речи, камера сгорания тоже не нужна. Поэтому нагревательные элементы могут находиться в одном отделении с камнями. Это значительно упрощает конструкцию и делает обслуживание печи на порядок более легким.

Небольшим переносным электрокаменкам свойственно еще одно преимущество — мобильность. Если дровяные печи привязаны к дымоходу, то электрическую можно легко переставить внутри помещения или вообще перенести в другую баню.

Несколько более сложной конструкцией отличается электрокаменка с парогенератором. При ее использовании отпадает необходимость подливать воду на камни. Электрокаменка сама регулирует подачу пара в автоматическом режиме. Существует и функционал для регулирования температуры. При этом пользователь может выбрать удобный для себя температурный режим.

Отметим важный момент

При выборе электрокаменки с парогенератором нужно обращать внимание на особенности производимого ею пара. Для русской бани нужен непременно мелкодисперсный, легкий пар

При этом некоторые модели генерируют тяжелый пар, который плохо подходит для парилки.

Приобретение печи с парогенератором

Важным фактором, определяющим выбор агрегата, считается его показатель мощности. Можно самостоятельно произвести расчет необходимой мощности печи с парогенератором для бани. Для этого существует формула: при объеме помещения до 10 куб. метров нужно выбирать агрегат, пользуясь расчетом 1 кВт/1 м³.

При наличии парилки большей площади во внимание берется другая формула: 0,8 кВт/1 м³. Такой способ подбора устройства по мощности в зависимости от объема парной считается одним из самых простых

Все же им нужно пользоваться лишь в случае, когда в бане есть хорошая тепло-пароизоляция, а также грамотно обустроенная система вентиляции. Если в сауне присутствует окно, стеклянная дверь и одна или несколько внешних стен, мощность агрегата должна иметь еще большее значение – примерно в 1,5 раза.

Рабочее напряжение печи также относится к тем нюансам, которые необходимо учитывать при выборе агрегата. Существует определенная взаимосвязь между мощностью и напряжением. При превышении отметки в 7 кВт необходимо обеспечить напряжение в сети 380 В. Если вы выбрали менее мощный агрегат, то 220 В будет вполне достаточно.

При возникновении частых перебоев в электроснабжении следует использовать систему резервного питания или стабилизаторы напряжения. Обеспечение бесперебойности подачи электроэнергии обезопасит вашу печь от поломок, а то и хуже – полного выхода из строя.

На что еще можно обратить внимание при выборе достойного агрегата, так это на количество загрузки камней. Такие дополнительные функции, как подача звукового сигнала при отсутствии в баке парогенератора воды и ароматизация нагретого воздуха, облегчат пользование баней и позволят создать в ней неповторимую атмосферу

Описание электропечей

Торговые сети представляют широкий ряд специализированных электроприборов различной мощности и самого замысловатого дизайна. Любому любителю банных процедур не сложно выбрать модель по вкусу, ориентируясь на свой бюджет и площадь помещения.

ФОТО: mir-saun.comКачественное оборудование в «сердце» парилки обеспечивает высокую температуру и генерирует лёгкий, мягкий пар

Типовые разновидности

Электропечи с большой массой закладки камней (до 60-80 кг). Такие модели дольше нагреваются, но получаемый жар отличается мягкостью и равномерным распределением. Приборы можно часто поливать водой – она испарится, не достигая нагревательных элементов.

ФОТО: slg-sauna.ruАтмосфера в парной будет напоминать классику русской бани

Печи также функционируют в сухом режиме «сауна». Для работы необходима электросеть с напряжением 380 В.

Каменки с небольшим количеством камней (20 кг). Обеспечивают быстрый прогрев парилки, но не рекомендованы для частого и обильного полива водой.

ФОТО: tyumen.mastermario.ruТакие печи в основном предназначены для сухого пара саун

Их устанавливают даже в квартирах. Работают они от обычной электросети напряжением 220 В.

Электропечи-термосы. Имеют корпус закрытого типа со съёмной крышкой, закрывающей нагретые камни.

ФОТО: torgsp.ruОткрытая крышка обеспечит высокую температуру в помещении за пару минут

Такой «термос» оперативно прогревает помещение и делает воздух максимально сухим.

Электрокаменки с парообразователем. Печи оборудованы отдельной ёмкостью для воды, что способствует образованию атмосферы с высокой влажностью.

ФОТО: myhammam.ruШведская каменка с парогенератором

Не пользуются особой популярностью из-за образования тяжёлого для дыхания воздуха.

Парогенераторы. Отдельные приборы для создания в парной влажного воздуха.

Нередко используют электропечь совместно с парогенератором, чтобы получить хороший сухой пар. Для этого прибор устанавливают у основания каменки и прогоняют насыщенный влагой пар через горячие камни.

Устройство и принцип действия

Основа конструкции электропечи для сауны не отличается сложностью и состоит из следующих элементов:

металлического корпуса открытого или закрытого типа;
клети для камней;
теплоизолирующих материалов – двойных экранов из стали;
электронагревательных элементов – в основном ТЭН либо ленточных или комбинированных нагревателей.

Камни различного веса и формы предназначаются для обогрева парной. Вентиляционные каналы между каменной массой обеспечивают равномерный прогрев и максимальную теплоотдачу.

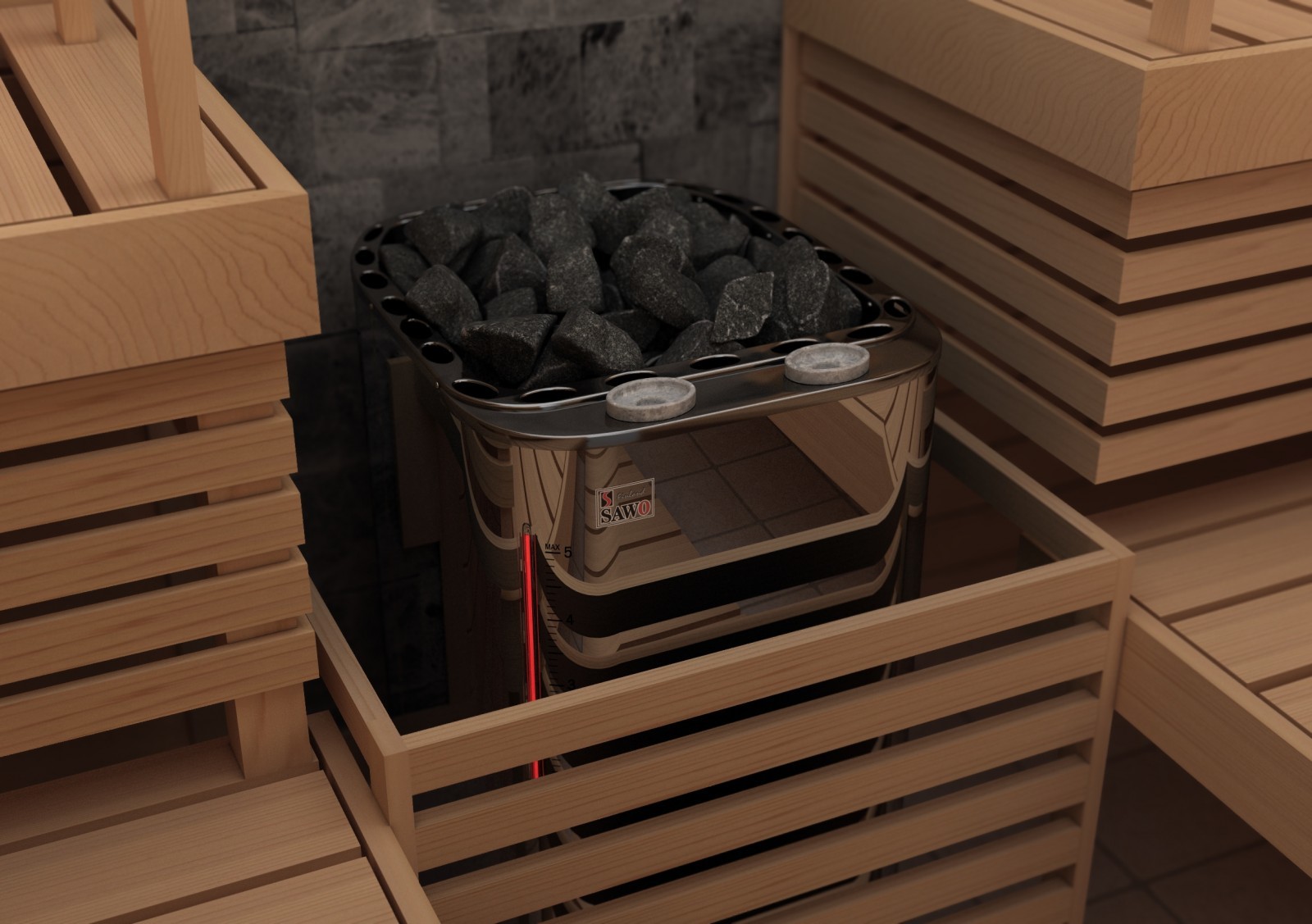

ФОТО: stroyfora.ruВнутреннее устройство каменки средних размеров

При подключении к сети ТЭН прибора начинают нагреваться и передавать тепло камням, от которых и происходит постепенное нарастание температуры в парилке.

Как сделать электрическую печь для сауны своими руками

Стоит понимать, что мощная электропечь должна создаваться с полным вниманием ко всем деталям. Пренебрегать при работе правилами пожарной и электробезопасности запрещено

Создание печки начинается с расчета и проверки электрических схем и соединений.

Выбираются ТЭНы в количестве, достаточном для выделения необходимой тепловой мощности.
Проверяются характеристики заземления в помещении парилки. Сопротивление контура должно быть в пределах от 3 до 5 Ом.
Для ТЭНов готовятся необходимые провода с клеммными вставками.

После этого приступают к сборке ящика для камней. Его вырезают из нержавеющей стали. Рекомендуется проваривать швы, чтобы обеспечить достаточную прочность конструкции для укладки камней.

Самодельную электрокаменку можно делать открытой или закрытой. В первом случае работы довольно просты.

В стенке ящика из нержавейки сверлятся отверстия для вывода контактных групп ТЭНов. При необходимости, можно вырезать большие посадки, если нагреватель имеет соответствующий тип крепления.
Размещаются ТЭНы (на равном расстоянии друг от друга).
Осуществляется соединение нагревателей в параллель.
Производятся необходимые работы по пайке и изоляции.
К ящику подключается отвод заземления.

Для открытой каменки все пространство между ТЭНами заполняется камнями. Их нужно укладывать внимательно, с минимальным количеством зазоров и максимальной площадью соприкосновения. При изготовлении закрытой каменки сооружают внешний кожух из листов нержавейки. После включения печь начинает прогревать камни. На них можно плескать воду, однако сильно усердствовать не стоит.

При некотором опыте и знании методов организации электрических схем, можно сделать регулирование тепловыделения. Для этого на каждый ТЭН, в самом простом случае, устанавливают отдельный выключатель. Такая методика регулирования является предпочтительной, так как оставшиеся в работе нагреватели будут иметь номинальную температуру.

При плавном регулировании путем изменения общего подаваемого на ТЭНы напряжения в схему устанавливается ЛАТР или мощный реостат. С помощью такого метода можно изменять температуру нагрева камней. Это даст возможность подбирать оптимальный микроклимат в парилке и не допускать перегрева. Самые продвинутые в электронике специалисты могут сделать систему автоматического регулирования, работающую на основании показания термостата.

Как выбрать и на что обратить внимание?

В первую очередь, стоит уделить повышенное внимание качеству теплоизоляции. Роль утеплителя обычно выполняет прослойка воздуха между стальными листами, из которых состоит корпус электропечи

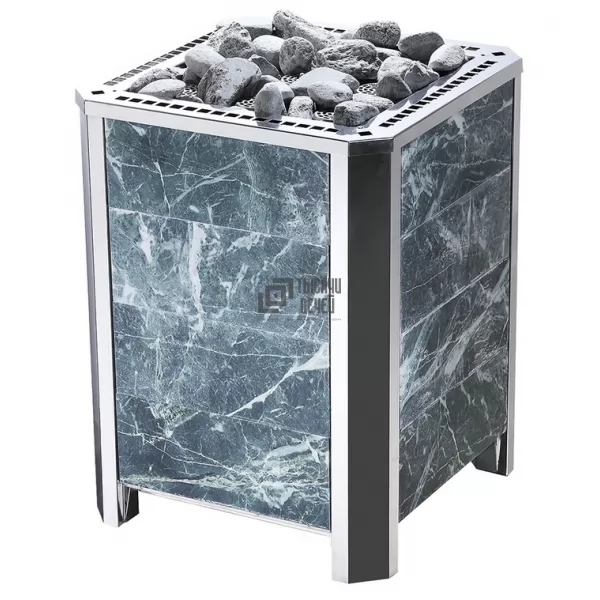

Некоторые модели получают облицовку из кафельной плитки или натурального камня.

Подобное оформление позволяет повысить безопасность использования агрегата, предохраняя от ожогов при прикосновении к корпусу.

Другой важный аспект при выборе электрокаменки — механизм управления прибором. Он может быть укомплектован встраиваемой панелью управления, мобильным пультом или сочетанием обоих элементов.

Еще один из критериев — уровень необходимого напряжения в электросети. Существуют агрегаты с требованиями 220 или 380 В. Второй вариант является более экономичным, но его реже можно встретить в продаже.

Встроенная емкость позволяет всегда иметь под рукой запас горячей воды для мытья при работающей электропечке, а также более эффективно увлажнять воздух в парной.

Материал изготовления

Для производства электрокаменок применяются следующие виды материалов:

чугун — долговечен и хорошо сохраняет тепло, но отличается большим весом;
эмалированная сталь — недорогой, но не слишком распространенный вариант;
нержавеющая сталь — самый популярный материал, отличающийся долговечностью, эстетизмом и хорошей теплоотдачей.

Тип каменки

Каменки различаются по показателю объема. Именно камни производят тепло и позволяют образовывать пар.

Для компактной сауны может быть достаточно 2-2,5 килограмма камней. В большом помещении нужно устанавливать печь, которая сможет вместить в каменку не менее 6 килограммов камня.

Конструкция печи

По типу конструкции банные электропечи разделяются на открытые и закрытые. Для выработки значительного количества сухого пара используются каменки открытого типа.

Если же пара нужно немного, лучше выбрать печь с закрытой каменкой, которая будет дольше удерживать тепло.

Способ установки

Исходя из способа монтажа, электропечи подразделяют на навесные и напольные конструкции. Навесные электрокаменки отличаются невысоким уровнем мощности и обычно используются в саунах и банях скромного объема.

Ассортимент напольных аппаратов отличается большим выбором. Можно найти как компактные печи малой мощности, так и мощные, габаритные устройства, питание которых осуществляется от напряжения в 380 В.

Отапливаемый объем

Уровень мощности электропечи подбирается согласно следующим показателям:

1 кВт мощности * 1 м3 помещения парной.

Данный расчет справедлив для парилок, в которых обустроено качественное утепление поверхностей стен, перекрытий потолка и пола.

Важность парогенератора

Русская баня отличается от других тем, что «лёгкий пар», который получается после полива раскалённых камней водой либо травяными настоями, является не только средством нагрева воздуха, но и прекрасным дезинфицирующим и оздоровительным средством.

Жидкость становится паром, выделяя много теплоэнергии. При всём тёплый воздух поднимается вверх, что даёт человеку во время принятия водных процедур прогреваться не спеша, от ног и выше.

Пар, который получается при применении отваров трав, оказывает лечебное действие. Ингаляция осуществляется незаметно от основного посещения бани.

В прошлом русская баня топилась несколько иначе, «по-чёрному», а простейшим паровым генератором были камни, которые улаживали около котла с водой, стоявшем на огне.

Сейчас же используют каменки, и нагреваются онт не открытым огнём, а через нагрев камней отработанными газами от сгораемого топлива и конструктивных печных элементов.

Ко всему, для создания пара применяются парогенераторы, которые функционируют от электросети переменного тока. Они имеют отличие в способе нагрева жидкости (электродные, с трубчатым электронагревателем, индукционные).

Электропечь для бани с парогенератором
