Печь с закрытой каменкой для бани

Основное отличие русской бани — закрытая каменка

Вспомним, что собой представляют разные «бани»:

Финская сауна (сухой жар): t 80 – 140 °С, влажность от 1 до 15 %.
Турецкий хамам (влажное тепло): tдо 45 °C, влажность до 100 %.
Русская баня (золотая середина): t 60 – 80 ° C, влажность 50 – 80 %.

Как видим, для паренья в русском стиле, требуется немалая влажность и температура. Получить обильный пар, не залив при этом каменку, можно только с хорошо раскалённых камней.

В первых банях по-чёрному камни располагались на прямом пути у пламени, имели с ним непосредственный контакт и раскалялись до малинового свечения. Конечно, с баней по-чёрному много хлопот и неудобств, поэтому их не часто можно встретить на просторах страны.

Открытая же каменка не контактирует с пламенем. Температуру здесь камни получают от контакта со стенками печи и передают друг другу, постепенно прогреваясь. Чем больше будет площадь поверхности контакта, тем лучше прогреются камни. Существуют модели котлов, в которых каменка имеет такую форму, что камни лежат в ней тонким слоем и практически все прижаты к какой-либо из стен. Конструкция отлично справляется с прогревом помещения и генерацией пара!

Разработаны комбинированные модели, в которых присутствуют сразу две каменки – открытого и закрытого типа. Приобретение такого прибора может погасить жаркие споры о том, какой тип каменки лучше.

Идеальный же вариант – закрытая каменка, которая напоминает духовой шкаф. Пока идёт процесс топки и разогрева помещения, дверца такой «духовки» остаётся закрытой и весь жар отдаётся камням. Впоследствии же, когда доходит время до паренья, дверцу открывают и плещут в неё воду.

Получается, что первый этап банных процедур проходит при высокой температуре и малой влажности, а окончание – в разогретом воздухе, насыщенном влагой.

Существует два вида конструкций печей с закрытой каменкой (закрытого типа):

Периодического действия.
Постоянного действия.

Если говорить просто, разница между ними в том, что у первой сквозь каменку проходит дым и частично пламя, а вторая изолирована от огня и дыма.

Банная печка закрытого типа

Названия свои конструкции получили за то, что изолированной каменкой можно пользоваться в любой период времени, пока топится баня и после этого, то есть «постоянно».

А периодическая модель не допускает открытия дверцы, пока полностью не прогорит топливо. Делается так из-за налёта сажи, которым покрывается поверхность камня (если на такой камень плеснуть воды, сажа окажется в помещении, на полке и людях). Кроме того, угарный газ тоже проникнет в парную вместе с дымом.

Не переборщите с количеством камня в открытой каменке! Верхние части горки и без того прогреваются хуже всего, если же не будет контакта со стенками, пар не образуется, а печку зальёте водой и получите хамам.

Как выбрать оптимальную конструкцию

В сущности, мы уже ответили на этот вопрос в предыдущей главе, но ответ отсылал к конкретике той или иной бани.

Давайте еще раз посмотрим на определяющие пункты:

Как рассчитать нужный объем емкости? Исходите из того, что для одного моющегося нужно не менее 10 литров воды.

Как предполагается отапливать смежные помещения? Если нет других вариантов, можно использовать для этой цели выносной резервуар. Само собой разумеется, что в этом случае его не стоит теплоизолировать. Как другой вариант, можно использовать печь для нагрева антифриза в отдельной отопительной системе.

Готовы ли вы к созданию принудительной циркуляции? Если да, то никаких препятствий к выбору любой из описанных конструкций не имеется. В этом случае вы получите не только душ, но и, при желании, отопление через радиаторы. Правда, придется организовывать систему по всем правилам.

К примеру, не забывайте о необходимости установки расширительного бачка, который принимает избыток жидкости в системе.

Предъявляемые требования

К каменке для русской бани предъявляются следующие требования:

Она обеспечивает парилку высокой температурой, которая у пола должна составлять 45 градусов, а у потолка 80 градусов.
Увлажняет воздух за счет обливания камней водой.
Не выделяет в помещение дым и угарный газ.
Должна быть безопасной при эксплуатации бани.
Экономно расходует топливо.

Если печь металлическая, то ее снабжают дополнительной сеткой-каменкой. Действует эта емкость в металлической печи таким же образом, как и в каменной. Только в этом случае каменка нагревается гораздо быстрее, потому что располагается прямо над топкой. Эта особенность делает металлическую конструкцию гораздо популярнее каменной, которая для прогревания затрачивает больше времени и, соответственно, расходуется больше топлива.

В зависимости от способа размещения камней, печи подразделяются на виды, которые имеют закрытую или открытую каменку.

Виды печей по материалам

Конструкции делают из кирпича и металла. У того и другого материала есть плюсы и минусы.

Кирпичные

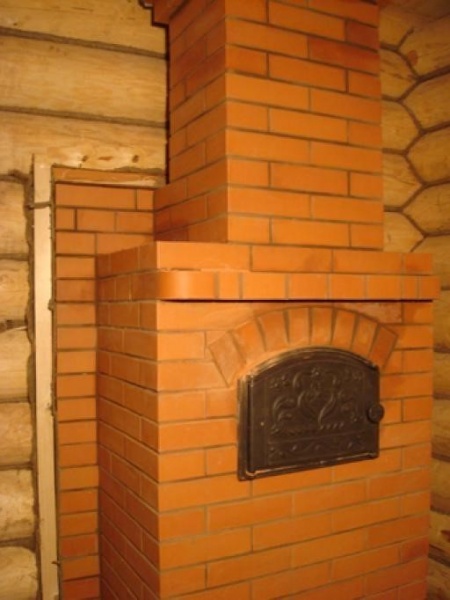

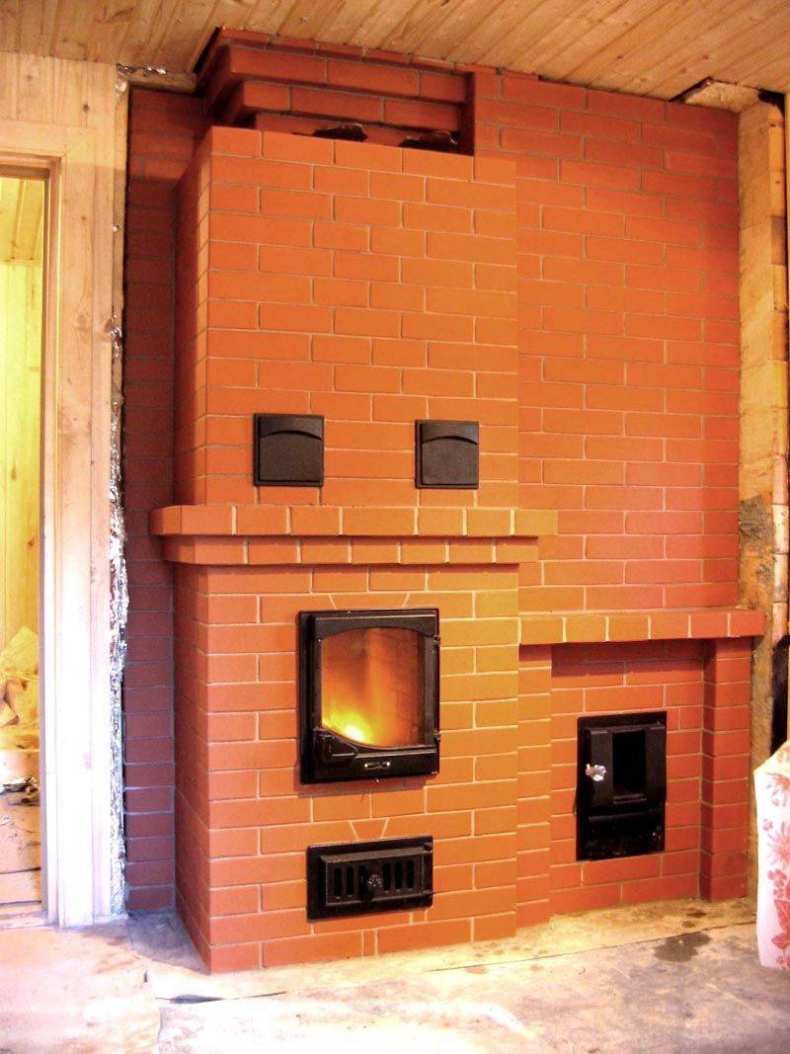

Рисунок 2. Кирпичная банная печь Печи для парной из кирпича – традиционное решение. Многие владельцы частных бань сейчас более тяготеют к заводским изделиям – это проще и быстрей. Но профессиональные печники рекомендуют не отступать от традиций.

Такие сооружения массивны. Вес может достигать тонны и более. Полноценный агрегат такого типа в небольшой парилке не разместить. Но миниконструкции, хоть они и менее мощные, вполне доступны и владельцам небольших построек.

Достоинства кирпичных вариантов:

хорошая и продолжительная теплоотдача – разогретое сооружение может отдавать тепло до 8-ми часов;
высокая степень пожарной безопасности – в бане можно париться, не опасаясь за здоровье и жизнь;
мягкое тепло – кирпичная печь для небольшой парилки отлично прогревает помещение и пользователей, но высокая температура не вызывает дискомфорт;
возможность прогрева большой площади;
отличный декоративный эффект – дизайнерские вариации безграничны.

Недостатки:

необходимость в устройстве фундамента – следствие немалого веса; маленькие печки в мощной основе не нуждаются;
необходимость в высокой квалификации печника – технология кладки печей значительно сложней обычной кладки;
печные постройки съедают банное пространство; но есть варианты, рассчитанные на вертикальную кладку – полезная площадь сохраняется;
тепловая инерционность – такие агрегаты растапливают в течение нескольких часов; поэтому готовиться к банным процедурам нужно заранее;
немалая стоимость – услуги профессионала стоят дорого; но, если класть своими руками, денежный минус превратится во временной – можно сэкономить средства, но потратить немало времени.

Металлические

Те, кому не подходят печи для сауны из кирпича, могут выбрать из обилия металлических вариаций. Подобные конструкции делятся на чугунные и стальные.

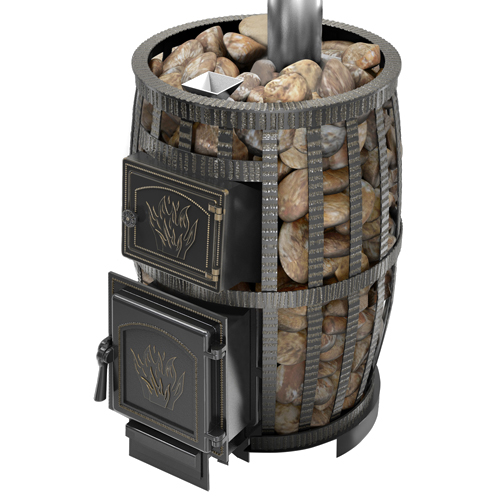

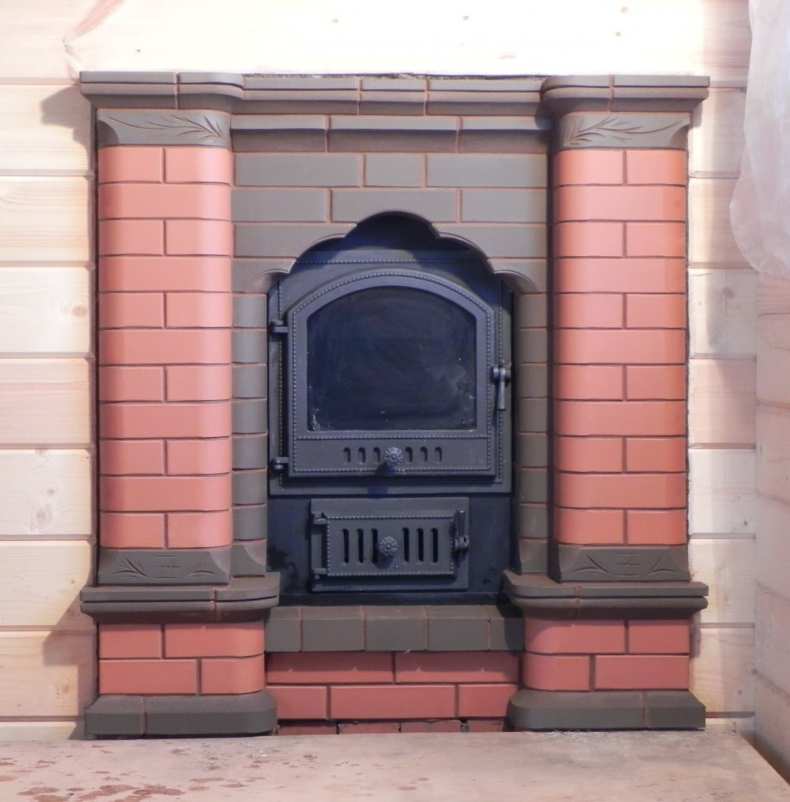

Рисунок 3. Стильная чугунная отопительная конструкция Плюсы чугунных вариантов:

высокая теплоотдача;
антикоррозийный эффект;
отсутствие проблем при продолжительных простоях;
огромный выбор моделей – мощных и красивых.

Недостатки «чугуна»:

большой вес; в этом случае тоже может потребоваться устройство фундамента; основание не обязано быть столь же прочным, как в случае с кладкой, но наличие постамента рекомендуется;
плохая податливость обработке – если возникает потребность модифицировать агрегат, без определённого инструментария сделать это будет проблематично или невозможно;
непереносимость резких колебаний температуры;
немалая стоимость.

Теперь об особенностях стальных моделей.

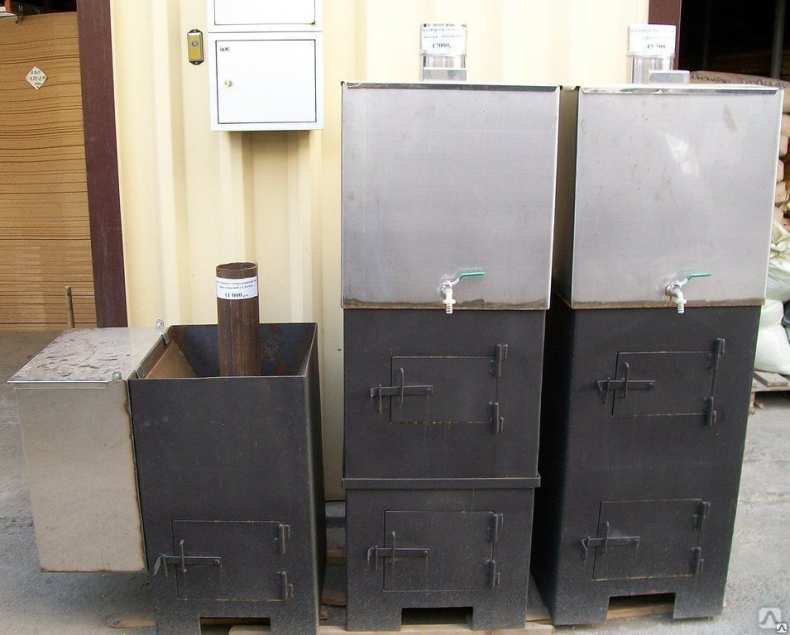

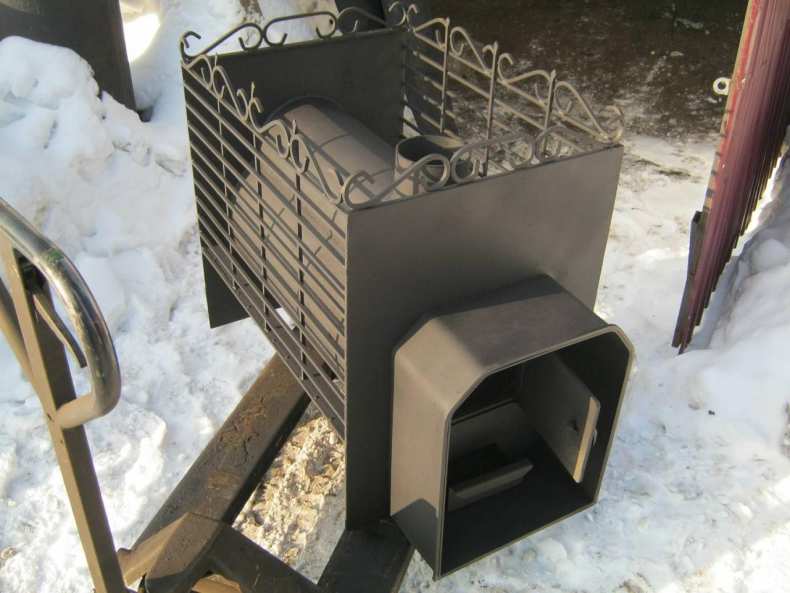

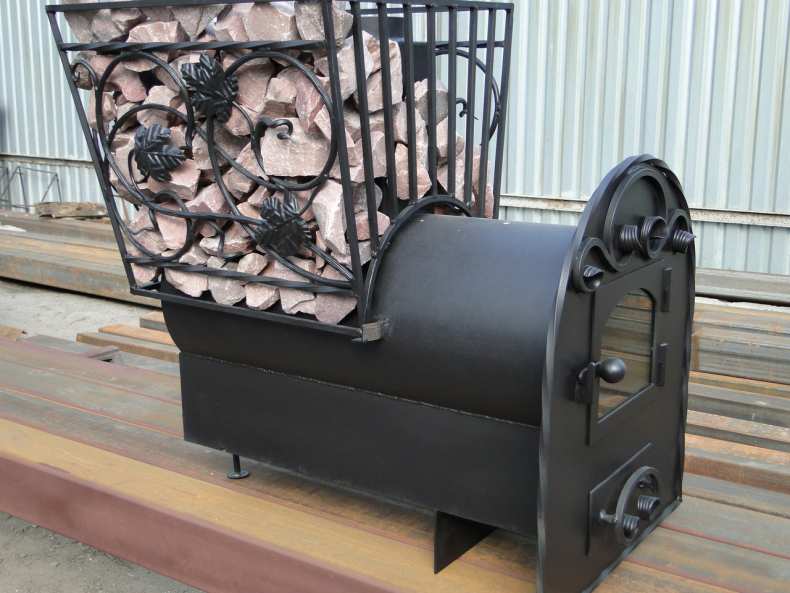

Рисунок 4. Самодельная стальная модель для бани

Плюсы:

лёгкость монтажа;
отсутствие необходимости в фундаменте;
возможность изготовления кустарных вариантов;
быстрый нагрев;
простота топки;
экономия пространства;
доступность;
большое количество фабричных моделей.

Минусы:

меньший срок эксплуатации, чем у чугунных модификаций;
относительно быстрое остывание;
низкая степень пожарной безопасности;
небольшая мощность; одного среднего агрегата хватит для прогрева парной небольшого размера, но для отопления габаритных саун рекомендуется монтаж нескольких печей;
плохая защита от термического удара – необходимо экранирование, защищающее от негативного воздействия ИК-лучей.

Среди стальных моделей большой популярностью пользуются изделия из хромистой стали. Основное их преимущество заключается в том, что выжигание кислорода в парилке минимизировано.

Простейший вариант металлической конструкции – буржуйка. При наличии средств и/или желания соорудить более качественный агрегат, лучше буржуйку игнорировать. Но при скромном бюджете и отсутствии квалификации – это отличный вариант.

Какая печь для частной бани лучше? Ответ зависит от возможностей и потребностей. Кирпичный вариант будет предпочтительным, если нет необходимости в оперативной растопке. Металлическое решение подойдёт тем, кто не желает связываться со строительной морокой или хочет по-быстрому подготовить парилку.

Печи ПарАвоз

Это не опечатка: данные печи называются именно так. Они имеют несколько странный внешний вид: их делают из трубы, лежащей горизонтально. В итоге агрегаты действительно напоминают паровоз, но название печей именно ПарАвоз.

Данные агрегаты очень долговечны – их часто используют в общественных банях до 7 лет и больше, причем ежедневно. С учетом того, что дома баня протапливается гораздо реже, они могут служить десятки лет.

Вокруг печи должен находиться кирпичный экран, чтобы парная не перегревалась. Пара образуется много, он прозрачный, чистый и горячий. Каменку почти невозможно залить – было проведено тестирование. В итоге в течение 10 минут вылили 20 литров воды, но камни и металл просыхали менее чем за 60 секунд.

Из чего построить закрытую печ для бани

Для работы таких печек используется любой вид отопления, начиная от дровяного, заканчивая электрическим. Помимо этого есть разновидность печек, исходя из материала изготовления.

А именно:

Закрытые агрегаты из кирпича;
Закрытые печи из металла.

О каждой далее будет рассказано поподробнее.

Из кирпича

Печь может быть следующей конфигурации:

Дымоход;
Прямоточная система;
Колпаковая система.

Если объяснять поточнее выше указанную конструкцию печей, то дым может проходить напрямую через закрытую каменку.

Через дымоход, а точнее через ход с коленцем. Или же через колпаковую систему (альтернативную). Кирпичная закрытая печка может отапливаться также и газом. И оснащена глухой или проточной каменкой.

Из металла

Данные печи изготавливаются из чугуна. Причем как своими руками, так и на производстве. Выбор закрытых агрегатов конечно не такой большой, как открытых печей. Но есть что посмотреть.

К примеру, агрегаты из нержавейки с высоким содержанием хрома. Такие печи могут служить до 10 лет. А из чугуна до 30 лет.

Мощность печей

Для каждой бани мощность печи должна быть индивидуальной. Основная ошибка – стремление выбрать слишком мощную конструкцию. Но и выбор «слабого» агрегата ни к чему хорошему не приведёт.

Рисунок 9. Печь с оптимальной мощностью

Избыточная мощность – это горячий воздух и камни, которые никак не могут нагреться. Будучи холодными, камни не имеют для парилки никакого смысла. В противоположном случае отопительное оборудование долго не прослужит – в стремлении нагреть помещение до приемлемой температуры, печка будет функционировать на износ.

Требуемая мощность агрегата определяется, исходя из объёма парилки. Расчёты не очень сложны. Чтобы узнать подходящие для конкретной ситуации параметры, нужно:

узнать произведение габаритов помещения (высоту, ширину, длину);
выяснить площадь неизолированных зон парилки;
сложить эти площади и умножить полученное число на коэффициент 1,2;
сложить объём помещения и суммарную площадь открытых участков;
умножить результат на 1,5, если в помещении есть дверь из стекла.

Итоговое число продемонстрирует рабочий объём помещения. Непосредственно мощность печи определяют, исходя из зависимости: на 1 м3 – 1 кВт.

Характеристика закрытой печи для бани

Русская баня имеет свою специфику работы. К примеру, температуру, как правило, не нагревают выше 70 С. Влажность при этом остается где-то 60%.

Под воздействием этих факторов получается легкий пар.

Этому же способствует нагревание камней в емкости печи и обрызгивание их водой.
Также, исходя из советов специалистов, печку лучше всего обложить красным кирпичом.

Так она отдаст больше тепла в комнату и нагреет камни до 300 С. При этом работа топки будет минимальна – 4 часа.

Как топят закрытую печь?

Печка закрытого типа может топиться двумя способами. Первый и наверное самый старый относится к топке по черному.

Это значит, что для агрегата не предусматривается труба, а значит весь дым с копотью оседает на стенах бани.
Париться же начинают после того, как выпустят дым в окно, и как перегорят поленья.
В этом случае подогревать парную будут только горячие камни. От которых и будет идти нужный пар.

Второй называется «серым методом». Здесь уже дым с сажей выпускается в трубу. После этого приступают к парению. Дрова же в печке могут гореть, дыму есть куда выходить. На камни также поливается вода, но сажи уже практически нет.

Коротко о главном

Перед тем как рассчитать печь для бани требуется определиться с видом конструкции. Ведь она может быть с открытой или закрытой каменкой, полностью металлической или выложенной из огнеупорного кирпича. При этом нужно предусмотреть высокую теплопроизводительность, герметичность и длительное сохранение тепла печкой.

Металлические каменки доступны для приобретения в готовом виде. Они весят меньше, чем кирпичные печи. При этом конструкции из стали быстрее нагреваются, но они неравномерно прогревают баню. Кирпичные же каменки создаются на фундаменте.

Независимо от вида печь в бане должна обеспечивать нагрев всех помещений. В ее конструкции присутствует топка и зольник. Часто стенка с их дверцами размещается в предбаннике.

Все перечисленные советы позволят грамотно обустроить печь с закрытой каменкой или иной формой конструкции для банных процедур. Главное – учитывать, что приведенные рекомендации взяты на проверенных ресурсах. А вот самостоятельные попытки к импровизации в таком вопросе не дают никакой гарантии, что мероприятия по строительству завершатся успехом.

Дополнительные критерии выбора банной печи

Выше перечислены основные критерии, на которые следует опираться при выборе конструкции. Кроме этого, можно исходить и из других соображений.

Источник пара

Рисунок 14. Парогенератор Самый распространённый (традиционный) источник пара – нагретые камни, на которые подают воду. Но иногда количества естественного пара недостаточно. Тем, кто стремится к созданию настоящего горячего «тумана» в парилке, рекомендуется приобрести и установить печь с парогенератором. С помощью последнего можно гарантированно обеспечить помещение приемлемым количеством «воды» — лёгкой и сухой.

Расположение топливника

Рисунок 15. Банный отопительный агрегат с длинной топкой Согласно этому критерию, отопительные конструкции в баню классифицируются на обыкновенные и с удлинённым топливником. Последний вариант даёт возможность обогревать парилку из соседнего помещения. Это делает банные процедуры ещё более безопасными, а атмосферу бани более комфортной.

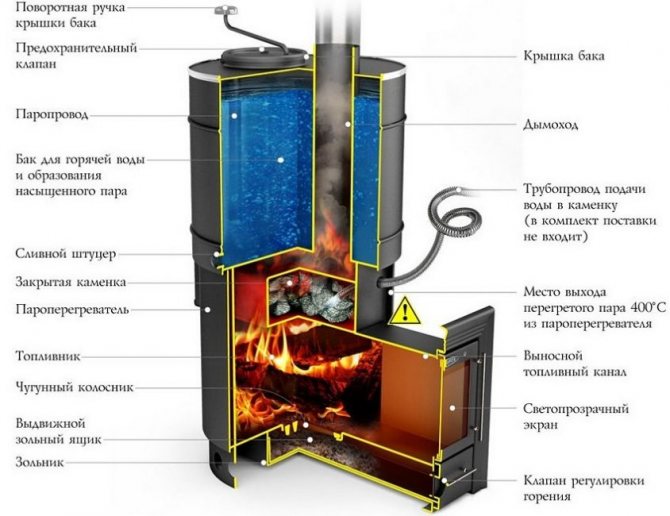

Принцип работы банной печи с баком для воды

Нагревательные агрегаты обладают следующей схемой действия: в топливник помещается топливо (дрова) и поджигаются. В процессе горения выделяется достаточное количество тепловой энергии. Теплый воздух перемещается снизу-вверх и нагревает булыжники в каменке. Таким образом камни раскаляются и поддерживают нужную температуру в помещении.

Поджег дров проводится снизу. Некоторые модели печей для бани имеют необходимость постоянно подкидывать топливо, в противном случает камни быстро остывают.

Другие разновидности агрегатов обладают большим периодом горения. Они могут работать на протяжении 7-20 часов без постоянного добавления дров. Такая возможность достигается за счет обратной направленности горения – сверху вниз.

Преимущества закрытой каменки

Пример печей с закрытым типом каменки

Первые бани, построенные «по-черному», строились таким образом, чтобы камни лежали на пути огня. Имели прямой контакт с пламенем, за счет чего раскалялись докрасна. Сейчас такой тип бань встретить можно редко ввиду большого количества хлопот, связанных с эксплуатацией постройки. Открытая каменка, выполненная своими руками или приобретенная, не имеет прямого контакта с огнем. Температура камней повышается, благодаря контакту со стенками печи, тепло передается от камня к камню.

Чем большей будет площадь соприкосновения камней с нагретой огнем стенкой, тем быстрей и лучше они прогреются. Имеются котлы, в которых камни располагаются тонким слоем, почти полностью прижимаясь к одной из нагретых стенок. Подобная конструкция легко справляется с генерацией требуемого количества пара и нагревом парилки.

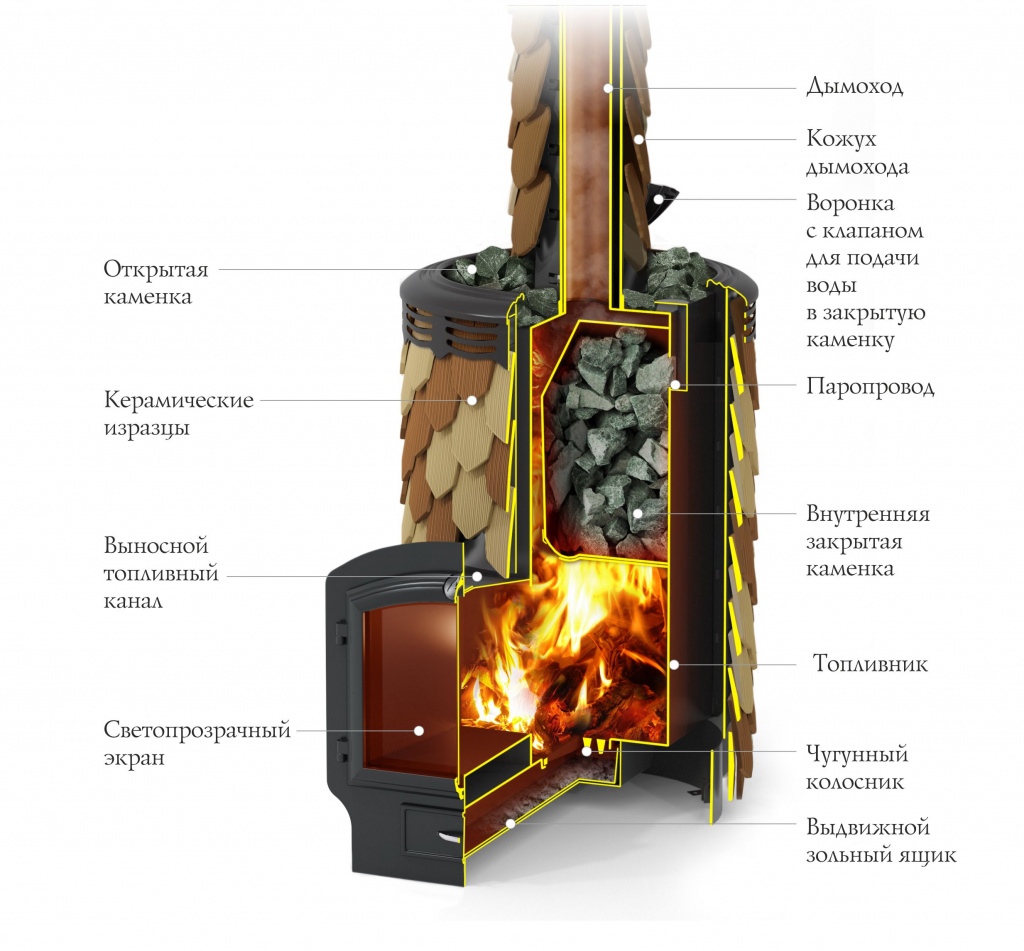

Имеются модели с двумя типами каменки, открытым и закрытым, установленными одновременно. Но приобретать подобный тип печи нет смысла. Продуктивней для прогрева камней использовать закрытую каменку, конструкция которой похожа на духовой шкаф.
Построенная своими руками печь с закрытым типом каменки

Во время прогрева помещений дверь «духовки» закрывается, и жар идет сквозь камни, быстро их нагревая. После прогрева дверца открывается, оставаясь в таком положении до конца банных процедур. Выходит, что вначале температура в бане высокая, влажность низкая. Постепенно воздух остывает, насыщается влагой.

Закрытая каменка может быть построена в двух вариантах:

Периодического действия. Через печь при данном виде конструкции проходит весь дым и отчасти пламя. Пока дрова полностью не сгорят, открывать дверцу нельзя. Каменная поверхность будет подвергнута налету сажи, и если на камень потом налить воды, вся сажа распространится по помещению. Здесь камня класть много не нужно, ведь контакт со стенкой только с одной стороны, отчего верхняя часть кладки может прогреваться недостаточно.
Постоянного действия. Огонь и дым полностью изолированы от камней. Каменка изолирована, и ей можно пользоваться как во время топления бани, так и после этого.

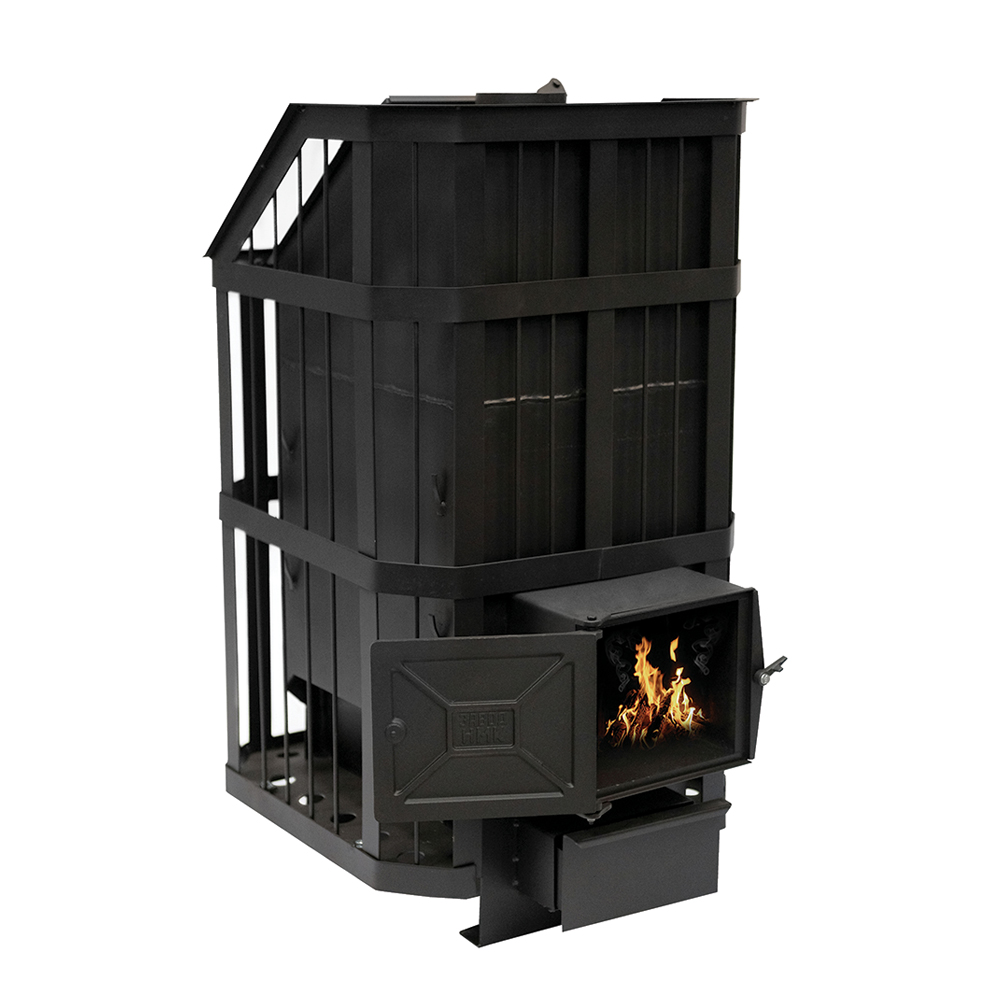

Фирменная печь с закрытым типом каменки

Преимущества закрытых каменок:

Прогрев камней очень глубокий. Благодаря этому создается отличный пар. Это и есть основное, ради чего каменку делают закрытой.
Высокая скорость нагрева камней. Не требуется протапливать баню несколько часов, ведь для нагрева обычно хватает минимального количества времени, в зависимости от количества камней и объема конструкции.
Тепло держится очень долго по сравнению с другими типами печей. Баню можно не подогревать дровами длительное время, но пар от камней будет еще долго держаться.
Возможность регулировки температуры в помещении. При открывании дверцы каменки, температура в комнате сразу начнет повышаться, ведь придет значительный приток тепла. Если становится жарко, дверцу можно прикрыть. Даже при заливании каменки водой можно ненадолго закрыть дверцу, после чего камни снова прогреются за счет внутреннего жара.

Разновидности печей для бани с теплообменником для воды

Агрегаты для прогрева парной могут выполняться нескольких видов, в зависимости от материала изготовления. Существуют следующие виды:

Металлические
. Чаще всего изготавливаются из стали или чугуна. На рынке представлено много заводских моделей печей. Несмотря на это, они могут изготавливаться самостоятельно различной формы (квадратные, овальные, прямоугольные). В зависимости от конструктивных особенностей, могут иметь теплообменные емкости, разные дверцы.

Основными положительными сторонами металлических банных печей выступают: простота монтажа, доступная цена, быстрый прогрев комнаты, нет необходимости делать мощный фундамент, возможный монтаж водяного бака на дымоходе.

Негативные характеристики дровяной печи в баню с баком для воды – плохая работа при резком перепаде температуры, быстрая потеря тепловой энергии (остывание).

Кирпичные
. Кирпичные печи для бани, оснащенные баком для воды, работающие от дров, отличаются отсутствием негативных параметров, которые есть у металлических вариантов. Благодаря каменной конструкции удается сохранять тепло на протяжении длительного периода. Красивый внешний вид тоже играет большую роль при выборе материала каменки, кирпичные варианты смотрятся намного красивее.

Несмотря на большое количество положительных характеристик кирпичной печи, выделяются некоторые недостатки: большая стоимость строительства, высокая сложность возведения конструкций, необходимость создания массивного фундамента.

Технические требования

Каменка необходима для выполнения нескольких функций:

уменьшения потребления топлива;
сильного нагрева камней, которые нужны для получения пара;
обеспечения высокого уровня КПД;
поддержания температурного режима.

Технические требования к печному оборудованию:

Корпус должен быть цельным, герметичным, чтобы не пропускать дым в помещения.
Минимальная высота расположения зольника от пола — 15 см.
Материалы, который применяются для изготовления печи, не должны выделять вредных веществ при сильном нагревании.

Требования к установке печного оборудования:

Пол перед печью должен быть закрыт металлическим листом.
Основание под установку печного оборудования должно быть надежным, устойчивым. Для кирпичной печи лучше сделать отдельный фундамент.
Между потолком и печным оборудованием должно быть не менее 50 см свободного пространства.
Поверхности вокруг печи должны быть закрыты плитами из негорючего материала.
Место, где дымоход проходит через потолок, должно быть закрыто специальной гильзой или кожухом из негорючего материала.

Газовые печи запрещено устанавливать самостоятельно. Для этого нужно получить соответствующее разрешение. Монтаж должен выполняться с соблюдением множества правил, учетом определенных особенностей.

Какими бывают печи с закрытым типом каменки

Печь-каменка стала настоящим произведением искусства в современной парной. Мастера стараются придать ей эстетически привлекательный вид, при этом ничуть не снижая ее функциональности. Основная задача печи – создать высокую, но комфортную для организма температуру и пар

Важно, чтобы такая печь не сжигала слишком много кислорода, была пожаробезопасной, поэтому обычно их делают с закрытым топочным отделением

Печи периодического действия

Классическая конструкция печи с закрытой каменкой для бани русского типа предполагает периодическую работу с длительным сохранением тепла (на время до двух суток). В ней груда камней располагается на жаровне в середине, и нагрев происходит за счет открытого огня топки либо от дыма, который сквозь них движется в дымоход.

Это самое удачное инженерное решение в плане прогрева булыжника, верхний слой которого может быть доведен до температуры в 650 градусов при температуре нижнего 1000 градусов!

Сажа, которая оседает на камнях, должна полностью сгореть, прежде чем баней можно будет воспользоваться. Для этого каменку хорошо протапливают, ждут, когда дрова окончательно истлеют. Если же в момент горения полить такую каменку водой, то сажа поднимется – помещение наполнится угарным газом и ядовитыми частицами. Поэтому по правилам парную посещают только минимум через три, а то и пять часов от момента растопки печи.

Чертеж печи-каменки для русской бани

Печи постоянного действия

Конструкция печи такого типа предполагает наличие отдельной камеры сгорания, поддувала, дымохода и отсека для камней. Стальные стенки 4 мм толщиной, которые являются разделяющим элементом между топкой и булыжниками, способны передать последним температуру в 400-500 градусов. Этого достаточно, чтобы хорошо прогреть парилку перед приемом банных процедур.

В печах с закрытой каменкой дымоход не имеет прямого контакта с камнями, а разделен с ними чугунной либо стальной плитой. Поэтому такую печь можно топить постоянно, поливать ее водой, не переживая, что в помещение попадет угарный газ или сажа.

Уход за каменкой

Независимо от того, какая была установлена каменка, закрытая или открытая, ее следует регулярно осматривать и перебирать камни. Некоторые камни под воздействием высоких температур могут потрескаться или расколоться. В этом случае булыжники следует заменить.

Стенки каменки в процессе работы бани постоянно расширяются и сужаются. От этого кирпичная кладка постепенно разрушается. Если были обнаружены трещины или щели, их следует незамедлительно замазать раствором глины, иначе в парилку вместе с дымом может проникнуть угарный газ.

Если постоянно следить за каменкой, то не будет никаких проблем, и она будет только радовать своим отменным паром.

Отзыв о печах ПарАвоз

Замечательное изделие! Я установил внушительный экран вокруг данной печи. Температуру набирает за несколько часов, но париться можно начинать всего через час после того, как ее растопили. И в то же время, обжечься об нее невозможно. Все нравится.

Печь для русской бани выбрать не так-то просто. Часто такие понятия, как «сауна» и «баня» путают. При этом в каждом из этих заведений необходимо создать определенную атмосферу, для чего и нужно подбирать конкретный вид печей. Так что перед покупкой рекомендуется проконсультироваться со специалистом, которые поможет подобрать подходящую модель в зависимости от типа парилки и требований пользователя.

Как устроена баня

Печь-каменка устанавливается для нагнетания температуры в парилке. Такие конструкции известны с того времени как на Руси стали возводить моечные закрытого типа, где нагретые камни обливались водой.

В результате, дровяная парная наполняется клубами горячего влажного пара. Русские парилки лишены открытых источников огня, а значит, внутри сохраняется кислород.

Сравнение моделей

Каменка

Благодаря особенностям конструкции, а, также, свойствам конвекции (эффекту перенесения тепла газам), теплота, вырабатываемая каменкой, чувствуется со всех сторон. Стало быть, печной жар может быть умеренным. Отражательная способность стен повышается вместе с температурой.

Внутреннее строение

Исходя из этого, банные печи с закрытой каменкой (их габариты и конструкция) выбираются с учетом имеющихся источников энергии, необходимых мощностей, а также размеров парилки.

Фундамент

В основании каменки в бане является фундамент массой более ¾ тонны. Если устройство обладает меньшей массой, то каменку необходимо водружать на пол без основания. Он укладывается ниже 50 см ниже уровня земли.

Фундамент готов

На изготовление последнего идет бетон и бутовый камень. Поверх укладывается кирпичный слой, а также обустраивается гидроизоляция (пергамин или рубероид в 2 слоя).

Топливник

Топливником называют камеру, где полностью сжигаются теплоносители. Его стенки устанавливаются под наклоном, дабы сгоревшее топливо высыпалось на решетку. Последняя монтируется под котлом, в центральной части печи. Лучшее горение происходит на колосниковой решетке.

1- топливник, там сгорает топливо

Поддувальная дверца

Она регулирует подачу воздушных масс в зольник. Уменьшая или увеличивая подачу воздуха, регулируется сила горения топлива.

Дверца установлена на передней части

Если атмосферы в топливнике много, то температура сгорания падает, а продукты горят плохо. Когда же воздуха мало, то и горение будет неравномерным.

Зольник

Эта деталь располагается под решеткой, сюда ссыпается сгоревшее топливо. Также, регулируется воздух, который поступает в топливный отсек, когда там сгорает твердое топливо. Если зольника нет, то воздух оказывается в топливнике только через дверцу, не проходя сквозь топливо.

Вид зольника

Выбор котла, змеевика, либо бака осуществляется с учетом размеров бани и вкусов владельца. Соответственно, бак монтируется внутри печи, а змеевик помещают в топливник.

Камни

Камни для печи своими руками помещают в дымоход, на решетку. На изготовление решетки обычно идут стальные прутья по 4-6 см в диаметре каждый. Конструкция должна иметь промежутки, сквозь которые будет уходить дымовой газ.

Хорошие камни

Практика свидетельствует, что для парилки камни берутся из расчета 35-45 килограмм на кубический метр объема.

Наиболее оптимальным будет заполнить емкость каменки серыми или темными камням, размером с кулак. Булыжники, собранные у воды, прослужат дольше, поскольку стали особо прочными в естественных условиях.

Лучше, чтобы камни имели круглую форму. Тогда дым и пламя свободно проходят между камнями, а последние нагреваются равномерно.

Правильный выбор камней

Для того чтобы тепло хорошо передавалось, закрытая каменка для бани оснащается паровой дверцей. Она располагается по верхнему ряду каменной засыпки (либо выше).

Дверца выше камней

В то время, когда горючее сжигается, дверца остается закрытой и дым внутрь помещения не попадает. Перед началом водных процедур устройство открывается, а помещение прогревается до 45-60 °С.

Чтобы нагреть подобную печь, необходимо топить баню в течение двух-трех часов. Кладка и камни прогреваются, тепло аккумулируется, вследствие чего парение происходит при высокой температуре. Она же сохраняется еще в течение нескольких дней.

Печь из кирпича с закрытым типом каменки, дополненная баком для горячей воды

Такая модель является оптимальным вариантом для большой частной бани. Она рассчитана на поочередное проведение банных процедур нескольких семей.

Кирпичная печь с закрытой каменкой и боковым размещением бака для воды: 1 — водогрейный бак; 2 — печь; 3 — дымовая труба; 4 — камни; 5 — крышка каменки; 6 — отверстие для подачи воды; 7 — металлический свод; 8— экран; 9— колосниковая решетка; 10— дверца топки; 11 — дверца поддувала.

Количество необходимых камней для печи подсчитывается по следующей формуле: на 1 куб. м парной потребуется около 30 кг булыжников. Получается, для помещения объемом 10 куб. м понадобится не меньше 300 кг камней. Этот подсчет только для печи из кирпича с периодическим циклом работы. Если же принцип действия устройства основан на постоянном поддержании процесса горения, то масса камней уменьшается почти в 2 раза. Это объясняется тем, что процесс горения дров поддерживает тепло камней.

Рассмотрим вариант надежного и теплоемкого сооружения – кирпичной печи с каменкой закрытого типа. Для изготовления корпуса устройства берется кусок металлической трубы, полученный путем разрезания вдоль. Параметры изделия следующие: диаметр равен 40 см, длина – 60 см. Печная конструкция дополнена резервуаром для получения горячей воды, размещенным в боковой части сооружения.

Листы из стали толщиной не менее 5 мм навариваются на трубу. Они выполняют опорную функцию при закладывании куска округлого изделия внутрь печной кладки. Для обеспечения герметичности корпуса к торцу трубы с обеих сторон привариваются листы из металла. К месту примыкания дымохода к печному корпусу прикрепляется металлический экран. Он будет предотвращать выход горячего воздуха через дымовую трубу.

С боковой стороны в печь с закрытой каменкой монтируется резервуар для горячей воды. Его параметры – 50х37х35 см, вместимость – 45 л. Для изготовления бака можно использовать сталь толщиной от 5 до 10 мм, при этом сторону, соприкасающуюся с топкой, необходимо выполнить из десятимиллиметрового стального листа.

Внутри печи для русской бани с закрытой каменкой сбоку монтируется труба для дымохода, снабженная круглой заслонкой. Одним концом изделие устанавливается на металлический бак, в кирпичной же кладке оно фиксируется с помощью проволочных хомутов.

Вверху печной конструкции располагается каменка для бани, в которой размещаются камни весом до 200 кг. В верхней части устройства предусматривается наличие крышки из оцинкованной жести. Ее можно приоткрывать, выпуская влажный воздух. Сбоку печи делается проем 20х25 см, куда плескается вода на камни для образования пара.

Предложенная модель печного оборудования универсальна: она может функционировать в режиме как непрерывной топки, так и периодического действия. Когда печь с закрытой каменкой работает в условиях постоянной закладки дров, то масса камней уменьшается вдвое.

Достоинства закрытой печи для бани

Принято считать, что основными материалами для возведения приспособления будут:

Сталь.
Из кирпича.
Чугун.

Теплоемкость последней составляющей достаточно высокая, именно поэтому изделия из нее пользуются популярностью, а если учесть наличие закрытой емкости под камни, то эффект усилится.

Благодаря кирпичу можно создать хорошие условия для банных процедур, пар будет мягким, а стальные варианты исполнения способны быстро нагреть помещение, но и остывают экземпляры стремительно.

Среди достоинств кирпичной банной печи или любого другого образца стоит выделить следующее:

Комната полностью наполняется ароматами трав, которые выбрал человек. Это обусловлено отсутствием угарных газов, они могут попадать в банную через топливную камеру. Поскольку выход открытого пламени не предусмотрен, о таком эксцессе можно забыть.
Конструкция прогревается равномерно, что положительно влияет на условия, находиться в бане довольно комфортно.
Высокие показатели безопасности, при попытках полить камни водой, человек никогда не получит ожог паром.
Камни в печи на отработке закрытого типа способны долго держать тепло, экономится топливо, элементы прогреваются глубоко, а следить за топкой придется значительно реже, если процедура затянется надолго.
После нагрева комнаты температура не падает, благодаря устройству печи она поддерживается в заданных параметрах.
Можно легко корректировать подачу тепла в помещение, если оно слишком сильно нагреется, то дверцу стоит прикрыть, удобство в эксплуатационных моментах находится на высоком уровне.

Принцип действия кирпичной печи для бани с закрытой каменкой можно смело сравнить с духовым шкафом, прямого доступа к раскаленным камням нет, что позволяет быть спокойным во время процедуры, ведь при малейших прикосновениях к ним можно получить травму.

Закрытая каменка для бани
