Камин своими Руками

Как рассчитать размеры камина для вашего дома

Определившись с местом, можно рассчитать размеры будущего камина. Здесь все не так сложно. Никакой фантастики, сплошная математика. Кстати, расчет размеров поможет и с выбором модели, ведь просчитав допустимые и необходимые габариты, станет понятно, каким будет сам камин.
Кладка камина

Отправной точкой расчетов станет объем помещения, в котором будет установлен камин. Габариты топки выдерживаются относительно объемов помещения в соотношении 1:50 (1:70). Отношение между высотой топливного портала и его глубиной принимается 1:2 (1:3). Размеры кирпича 6,5×12×25см, а толщина швов 0,3 — 0,5 см. Сопоставив все эти данные можно определяться с моделью камина. После этого, можно приступать к порядовке. Порядовка позволит точно определить необходимое количество материалов.

Для кладки камина выбирают полнотелый кирпич, для кладки топливника подойдет огнеупорный. Монолитность конструкции достигается за счет перевязки кирпичей. Но, ни в коем случае нельзя перевязывать керамический и силикатный кирпичи! Они имеют разный коэффициент расширения под воздействием тепла. Это может разрушить всю конструкцию.

Шаг 3 делаем основание камина

Камин в отличие от печи имеет гораздо меньшую массу. И поэтому фундамент для его основания нужен менее массивный, чем у печи такого же размера. Тем не менее, он должен быть сделан по всем правилам.

Схема фундамента для камина или печи.

Необходимо вырыть котлован общей глубиной 0,7 метра, важно чтобы общая ширина ямы была больше фундамента примерно на 10 см. Это нужно чтобы сезонные движения грунта не влияли на отлитый нами фундамент

Затем на дно делаем отсыпку песка в 15 см.Затем в котлован засыпаем мелкую кирпичную щебенку толщиной слоя примерно 20 см и затем утрамбовываем его, сверху отсыпаем песком и обильно проливаем водой. Поверх песка необходимо засыпаем крупный строительный щебень, толщина слоя 10 см и тщательно утрамбовываем. Затем армируем пространство опалубки и заливаем бетоном.

Кроме того, после заливки необходимо времени, что бы цемент полностью схватился и при дальнейших работах не лопался от возводимых нагрузок. На это обычно отводится не менее двух недель, хотя по технологии требуется времени до одного месяца. После этого следует провести гидроизоляционные работы.

Укладываем гидроизоляцию фундамента.

Когда один слой гидроизоляции положен, делаем термозащиту стены от контакта с нагреваемыми стенками камина. Самый простой способ – это сделать ее используя деревянный брусок равный ширине простенка и обернуть его базальт-картоном, толщиной 5 мм. И Затем используя саморезы по дереву прикрутить его к простенкам.

Прикручиваем термозащиту к стене. Отслеживаем, чтобы базальт-картон не «бугрился» во время прикручивания.

После выполнения термоизоляции, укладываем еще один слой гидроизоляции. Для второго слоя очень удобно использовать геотекстильную мембрану, которую используют для гидроизоляции бассейнов.

Геотекстильная мембрана укладывается таким образом, чтобы ее края внахлест легли друг на друга и на внешний край будущей печи. Чтобы зафиксировать ее положение можно использовать либо строительный степлер, либо деревянный брусок.

Наступает момент начала «грязных» работ. Поэтому укрываем всю площадь пола полиэтиленовой пленкой. И приступаем к «сухой» укладке первого ряда цоколя камина

Важно расположить кирпичи в том порядке, которые они потом примут в камине

Раскладка «сухой» порядовки дает наглядное представление о линейных отклонениях фундамента и необходимости дорезать кирпичи до нужно размера.

Укладываем кирпичи от краев к центру. Помогаем резиновым киянкой, чтобы установить порядовку кирпича таким образом, чтобы осталось 8 – 10 мм между уложенными кирпичами.

Порядовка первого ряда цоколя камина готова.

Готовим цементный раствор из пропорции 1:4 (одна часть цемента на четыре части песка), консистенция раствора должна быть чуть погуще сметаны и заполняем им все щели певого ряда штукатурной теркой.

После того как первый ряд залит раствором приступаем к «сухой» порядовке второго ряда.

Проводим аналогичные действия и проверяем «горизонтальность» цоколя с помощью строительного уровня, все дефекты ровняем с помощью раствора.

Кладка камина

Для внутренней облицовки камина следует использовать шамотный кирпич. Он хорошо выдерживает высокие температуры и демонстрирует высокую долговечность.

В конструкции камина недопустимо использовать пустотелый кирпич. Ведь такой материал быстро разрушается и плохо отдает тепло, поступающее на его поверхность из внутреннего пространства топки.

Для наружной облицовки камина следует использовать красный керамический кирпич (марка – не ниже М200).

Раствор для каминной кладки необходимо готовить на основе шамотной глины и кварцевого песка. Вариант с цементным раствором лучше сразу выбросить из головы. Ведь ничего более губительного, несуразного и неприемлемого, чем цементный раствор, используемый в составе каминной кладки, и придумать нельзя. Шамотную глину иногда называют каолином, а продается этот ингредиент в большинстве строительных магазинов.

Кладка камина начинается с создания цокольного ряда. Первый ряд кирпича всегда становится на ребро, а остальные кладутся плашмя.

Перед кладкой используемый кирпич необходимо на несколько минут погрузить в воду. Это позволит значительно увеличить прочность конструкции, ведь влага из раствора не будет впитываться поверхностью кирпичей.

Перед тем, как приступить к кладке камина, необходимо составить порядовку камина, соответствующую имеющемуся проекту. Дальнейшее строительство необходимо производить в строгом соответствии с порядовкой:

  • постамент;
  • топка (начиная с 4-го ряда);
  • карниз и так далее.

Порядовка углового камина

Основополагающие принципы кладки углового камина не отличаются от тех же у традиционного камина. То же самое касается и основных конструктивных элементов, таких как зольник, топливник, каминный зуб, дымосборник, дымоход и заслонка. Однако такое расположение отопительного сооружения делает его кладку значительно более сложной и требует высокой квалификации мастера. Если все же существует твердое намерение построить угловой камин своими руками, необходимо тщательно ознакомиться с порядовкой и определить все нюансы такого строительства.

Главная проблема при возведении углового камина – это его сложная архитектура. По этой причине значительная часть кирпичей, используемых в кладке, должна подвергаться формированию. На порядовке углового камина, приведенной ниже, наглядно видно все разнообразие форм используемого кирпича. Процесс формовки довольно-таки трудоемок. В свою очередь в описанном выше традиционном камине почти все кирпичи кладутся в первозданном виде.

Главная сложность при создании углового камина – это его сложная архитектура

Однако постройка углового камина стоит затраченных усилий. Такая конструкция позволяет значительно экономить пространство, что позволяет устанавливать его даже в компактных помещениях. Кроме этого, прилегание конструкции сразу к двум стенам позволяет повысить ее эффективность, как отопительного прибора.

Что потребуется для работы

Чтобы сделать камин для дома используют два типа кирпича: полнотелый и огнеупорный. Последним выкладывают изнутри, потому что он способен выдерживать высокую температуру. Помимо этого, такой тип кирпича способен долгое время хранить тепло, и прогревается медленно. Для раствора употребляют смесь, которая продается в специальных магазинах или ее делают самостоятельно с помощью глины и песка. По консистенции она должна быть как густая сметана.

Если дровяной камин для дачи строят из закрытой топкой, то понадобятся двери из металла и огнеупорным стеклом. Еще необходимо купить заслонку, продувную дверь и прочистную. Для дымохода понадобится стальная труба.

Из инструментов запасаются лопаткой, уровнем строительным, шлифовальной машинкой, рулеткой, емкостью, где замешивают раствор, мастерком, арматурой.

На заметку!Новичкам при теске и колке кирпича лучше применить болгарку с кругом по резьбе бетона. Тогда будет меньше брака и перевода материала.

Как только все для работы собрали, начинают монтаж дровяного камина для дачи своими руками.

Принцип работы камина

Первые камины представляли собой обычный очаг с дымоходом, огороженный тремя стенками. Эффективность была невелика, поскольку дрова сгорали быстро, но все тепло улетало в трубу. Все изменилось с того момента, когда методом проб и ошибок печники изобрели так называемый дымовой зуб и тепловое зеркало.

Схема составляющих камина

Оказалось, что искусственное сужение места присоединения дымохода вместе с наклонной конструкцией задней стенки очага создает условие для саморегулирующегося медленного горения дымовых газов. Тепловая пробка в месте сужения играет роль дросселя, а наклонная поверхность формирует медленно вращающийся вихрь пиролизных газов, которые постепенно догорают каждый раз во время приближения к пламени.

Движущийся поток “перекрывает” подтягивание свежего воздуха к месту горения. Как только газы выгорят, и их температура понизится – вихрь замедлится и появится излишек дымоходной тяги. Газы уходят в дымоход, а на их место в вихревой поток подтягивается с воздухом свежий кислород. Пламя и газы становятся горячее, и все повторяется сначала.

Принцип работы простого камина

Саморегуляция тяги позволила использовать не только дрова, но и высокоэнергетические виды топлива. Даже смолистые сосновые дрова и уголь в этих условиях горят медленно, а угарные газы надежно держатся в замкнутом вихре. Время циркуляции газов составляет от 2 до 7 минут!

Влияние тяги на безопасность использования камина

Устойчивость вихревого процесса позволяет регулировать генерацию тепла путем неполного закрывания вьюшки дымохода во время горения топлива. При этом чрезвычайно опасный угарный газ – СО, все равно надежно окисляется до более безопасного углекислого СО2. Это стоит иметь в виду, решая в каком из помещений и как сделать камин.

Постоянно циркулируя в топке камина, вихрь отдает тепло каменным стенкам. Поэтому в дымоход выходят уже остывшие, едва теплые газы. Наклонная поверхность задней стенки играет роль теплового отражателя. Делать ее из отражающего материала нет никакой необходимости. Обычная черная сажа от дров отлично отражает невидимый спектр инфракрасного излучения. Единственное о чем стоит позаботиться – сделать эту наклонную плоскость как можно более гладкой. Хороший камин в доме обеспечивает до 50% теплового КПД, что является очень приличным показателем среди других аналогичных генераторов тепла.

Кладка каминов в доме своими руками

Особенность отдачи тепла камином

Отбор тепла газов после теплового зуба никак не влияет на работоспособность камина. Если в каменных печах слишком интенсивный отбор тепла резко снижает их КПД, то водогрейный регистр в камине выше дымового зуба может без последствий забрать столько тепла, сколько будет выработано топливом.

Другой вариант повышения теплоотдачи камина – организация вертикальных воздушных каналов выше дымового зуба. Проходя через каналы за счет естественной тепловой конвекции, воздух нагревается и возвращается в помещение уже в качестве теплоносителя.

Подробная инструкция и порядовка

Построить камин своими руками легче, если есть подробное описание и фото каждого этапа монтажа. Существует несколько этапов, которых придерживаются при строительстве. Выполняя работы шаг за шагом можно сложить дачную печь-камин своими руками.

Создание чертежа

Независимо от формы и конфигурации конструкции, первое что делают – это создают эскиз и чертеж будущего камина. Придерживаясь масштабов на листочке рисуют конструкцию, с указанием всех элементов устройства

Важно на этом этапе выбрать облицовку. Например, если наружную часть планируют расшивать, то понадобится керамический красный кирпич. А если облицовку будут осуществлять плиткой, то выбирают более экономный вариант

А если облицовку будут осуществлять плиткой, то выбирают более экономный вариант.

Что такое каркасные дома и из чего их строят

Подготовительные работы

При монтаже камина в жилой комнате заранее укрывают всю мебель и пол полиэтиленовой пленкой. Если помещение не жилое, то это не делают, а после строительных работ, просто тщательно все вымывают и убирают.

Следующий шаг – возведение фундамента, от которого зависит надежность конструкции. Фундамент делают отдельным для камина, а не используют общий с домом. Если возведение делают в жилом доме, то удаляют аккуратно пол в том месте, где планируют строить камин. Его делают на 6 см больше, чем сама конструкция.

Вырывают яму глубиной 60 см, засыпают щебнем на 15 см, заливают ее и формируют основание. Фундаменту дают 7 дней для просушки. Перед возведением камина, сперва кирпичи выкладывают без использования раствора, в сухом виде.

На заметку!В процессе выкладывания кирпичей «насухо» каждый камень нумеруют. Это позволит построить камин быстрее.

Выкладывание камина

Как только фундамент подсох, выкладывают в два слоя рубероид. Для первого ряда кладки в раствор добавляют цемента в соотношении 20% от общего объема раствора. Первый кирпичный ряд кладут ребром. Равность диагоналей определяют с помощью рулетки.

Сплошные ряды строят с использованием мастерка. Дымоход и топливник возводят вручную. Раствор наносят на середину кирпича. При лишнем растворе его убирают влажной тряпкой сразу, до его высыхания.

После основания делают топливник. На дно выкладывают колосниковую решетку, затем возводят ряды топливника и крепят дверцу топливной камеры. Чтобы ее надежно зафиксировать, дверцу насаживают на металлический ус и закладывают между рядами. Поддувало строят на пятом ряду.

Следующий шаг – арка. Независимо от дизайна камина, при строительстве арки используют уголки из стали. На них крепят кирпичи, а при облицовке они прячутся. При возведении арки кирпичи ставят клином.

Возведение дымохода

От качественно построенного дымохода зависит будет попадать дым в помещении или нет. Если дымоотводный канал круглой формы, то тяга лучше, а если квадратная – хуже. Стенки делают гладкими, чтобы не образовывалась сажа и дым легко проходил через трубу. Сам дымоход делают вертикальным, реже под наклоном. При этом угол наклона не больше 30 °С. Размер трубы зависит от размера конструкции и выходного канала. Минимальное сечение 14х27 см. На верху дымохода устанавливают колпак, который защищает его от попадания осадков и других деталей.

Облицовочные работы

Если строят обычный или мини-камин своими руками, то завершают его облицовкой. Украшают наружную часть конструкции несколькими способами:

  1. Штукатурка. Сперва натягивают сетку, устанавливают П-образные скобы. Для защиты от коррозии наносят олифу. Первый слой в 5 мм штукатурки наносят на теплую стену. Второй слой наносится после высыхания первого. Густоту слоя делают гуще, чем предыдущий. Третий слой делают с толщиной до 15 мм.
  2. Окраска. Используют меловой или клеевой раствор.
  3. Гипсокартон. Он дает камину прямоугольные формы. Сперва делают каркас из металла, а на него зашивают гипсокартон.
  4. Декорация.

На заметку!При окраске наружной части камина в белый цвет в краску рекомендуют добавить синьки. Тогда краска будет более белоснежной.

С помощью облицовки прячут огрехи, что возникли в процессе кладки. При качественной работе облицовку можно и не делать.

Работа конструкции

Так как кладку конструкции делают влажными кирпичами, прежде чем растапливать камин, его нужно просушить. Делают это на протяжении 6-7 дней. Открывают топочную дверцу и зольной камеры. Затем камин распаляют для просушки, но до максимума температуру не доводят. На протяжении второй недели конструкцию прогревают каждый день, при этом не доводя температуру до максимума.

Разновидности кирпичных конструкций

Прежде чем построить своими руками камин на даче, нужно выбрать его вид. Существует несколько разновидностей контракции, которые зависят от способа установки:

  1. Встроенные.
  2. Пристенные.
  3. Угловые.
  4. Островные.

Стиль и вид очага зависит от желаний владельца дома и от площади комнаты, в которой будут возводить конструкцию.

Встроенного типа

Камин для дачи этого типа строят сразу при возведении стены или колонны. Если делать встроенную конструкцию уже в построенном доме, то затрат будет больше. Так как придется делать в стене отверстие для дымохода и портала.

Из всех видов он занимает наименьшее пространство. Портал или топку выбирают в соответствии с площадью комнаты. Это размер 70х60 или 80х70 см. Сам портал обрамляют кладкой или кирпичом. Если площадь помещения небольшая, до 20, то размер делают 60х50 см.

Пристенного типа

Он устанавливается к стене, где дымоход может быть встроен в стенку или частично выступать. Построить его можно в доме с готовым ремонтом, так как он не требует в себе крушения стены. Считается одним из популярных типов. Он занимает большое пространство, поэтому в небольшой комнате его возвести не получится. Облицовку делают из камня, плитки, кирпича или других подобных материалов.

Углового типа

Популярны тем, что располагаются удобно, не занимают много места, и перед камином остается много свободного пространства. Дымоход конструкции вмонтируют в одну из соседних стен. Ту часть, что остается открытой делают из бетона или металла. Саму переднюю часть оштукатуривают или обкладывают декоративным кирпичом или камнем. Такой тип камина создает дополнительный уют в доме, так как возле него можно полукругом разместить кресла.

Что нужно учитывать при проектировании дома из профилированного бруса

Островного типа

В этом случае конструкцию возводят отдельно от стен, по центру комнаты. Тогда тепло равномерно распространяется по комнате. Его особенность – открытая топка. Правда иногда открытое пространство закрывают стеклом. Островные камины выглядят эффектно, но занимают много места. Поэтому устанавливают их исключительно в больших помещениях. Тогда они не закрывают свет и выглядят уместно и аккуратно.

Камины из кирпича фото разнообразной отделки

Используя отделку и декоративные детали, камин можно выполнить в абсолютно любом стиле, главное, чтобы материал был термостойким и качественным. Участок, куда могут попадать искры, выкладывается только керамической плиткой.

Небольшие штрихи: экономичный вариант отделки

Если кладка ровная, из качественного материала, то можно оставить все как есть.

Камин без отделки

Еще один экономичный вариант – выполнить только обработку швов.

Фото камина с отделкой швов

Можно покрыть поверхность специальным лаком для камня, она будет отталкивать пыль, копоть и влагу.

Покрытие камина лаком

Штукатурка поверх кирпичной кладки

Выполнить штукатурку и покрыть ее термостойкой краской – бюджетный и несложный способ, позволяющий создать множество декоративных эффектов. Его преимущество в том, что краску всегда можно освежить. Но также есть и недостаток: осыпание штукатурки от случайного удара, поэтому углы лучше обложить камнем или плиткой.

Штукатурка поверх кладки

Облицовка

Обычный кафель для этого не подойдет, поскольку он отпадает при воздействии высокой температуры. Для облицовки используют жаропрочную терракотовую плитку. Этот материал еще и теплоемкий: прогревается хорошо, а остывает медленно.

Облицовка плиткой

Также для облицовки применяют керамогранит – он практичный, влагостойкий, не горючий.

Отделка керамогранитом

Керамогранитную плитку можно комбинировать с другими отделочными материалами.

Декорирование камнем, деревом и другими материалами

Натуральный камень экологичный, огнестойкий и прочный, он хорошо передает тепло. Отделка прекрасно впишется в любой интерьер, но стоимость ее достаточно высока.

Декорирование камнем

Также широко используется отделочный кирпич, который по термостойкости не уступает природному камню.

Декорирование отделочным кирпичом

Стилизация

Такой материал отлично смотрится на каминах-печах как деревенском стиле, так и в самых новомодных дизайнах.

Печь-камин в деревенском стиле

Форма декоративного кирпича может быть отличной от традиционной, как на снимке выше.Также можно выбирать абсолютно любые цвета отделочного материала.

Облицовка белым отделочным кирпичом

Дерево

Порода древесины может быть любой. Поскольку она легко загорается, то из дерева выполняю только некоторые декоративные элементы – портал, полки и обрабатывают огнезащитой.

Фото камина с отделкой из дерева

Гипсокартон: создаем иллюзию

Применяется исключительно для декоративного фальш-камина или электрического нагревателя в виде камина, так как гипсокартон не предназначен для нагрева. Это практичный вариант, например, для квартиры.

Отделка гипсокартоном декоративного очага

Комбинируем

Можно применить несколько видов отделок, их соединение выглядит просто замечательно. Отдельные части этого садового камина-барбекю оштукатурены и обложены керамогранитной плиткой.

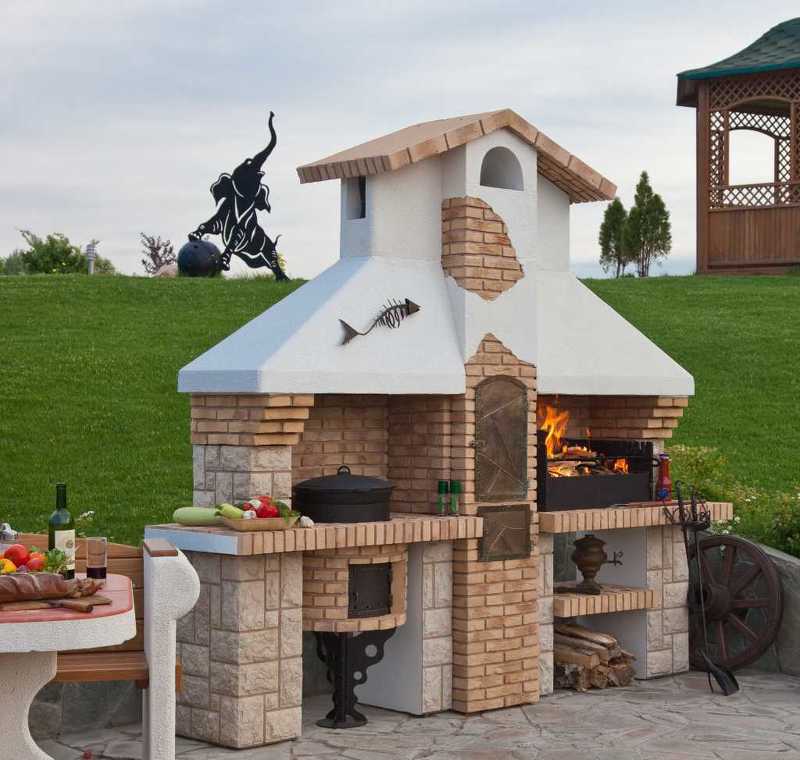

Садовый камин-барбекю – штукатурка и керамогранитная плитка

Угловой камин на снимке декорирован двумя видами керамогранита

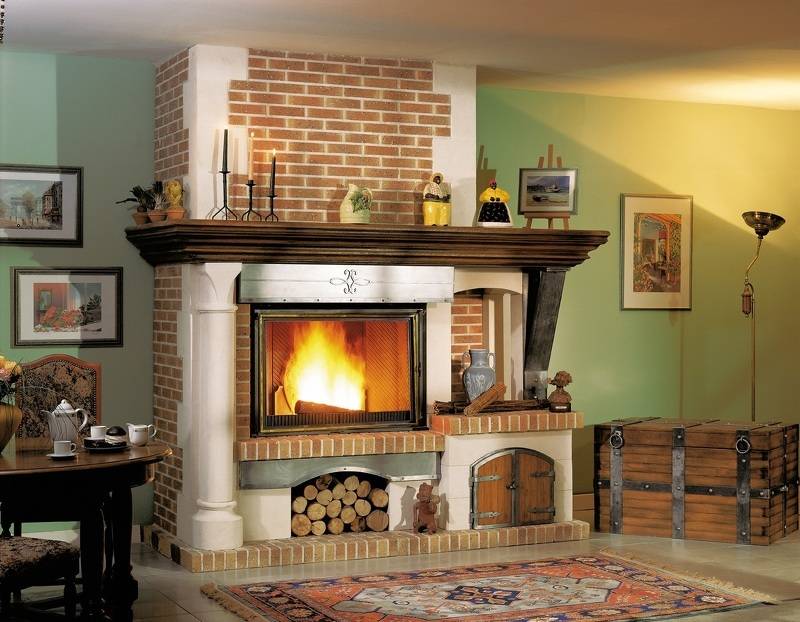

Печь в деревенском стиле облицована декоративным кирпичом, на углах – штукатурка и декоративная лепка.

Комбинированная облицовка печи в деревенском стиле

План действий и необходимые материалы

После решения сделать к Новому году камин своими руками сначала прикиньте, куда он лучше всего впишется: желательно выделите место в гостиной или там, где удобно будет собираться семьей. Если места совсем мало, выходом станет угловой новогодний камин – он максимально компактен.

Исходя из выбранного места, совершите замеры: рассчитайте глубину, высоту и ширину. Продумайте какого размера и формы будет углубление для очага. Фальшивые камины в домашних условиях делают из картона, пенопласта, картонных коробок и т.д. Иногда, даже просто рисуют красками под полкой.

Определитесь, какой вариант вам нравится больше всего.

Поэтапный процесс создания новогоднего камина своими руками.

Для картонного изделия поищите крупные картонные коробки, например, из-под большого телевизора или стиральной машины. Однако, можете просто собрать необходимую конструкцию из множества одинаковых коробочек.

Любители заморочиться по-крупному и сделать полный эксклюзив могут купить в художественном салоне упаковочный картон в листах и выкроить из него стенки.

Чтоб имитировать кирпичную кладку, купите тонкий пенопласт или тонкую потолочную плитку с нейтральным узором-текстурой и нарежьте на небольшие аккуратные одинаковые кусочки-кирпичики. Идеальное соотношение высоты и ширины 1:2.

Наклеивая на основу, соблюдайте равные промежутки между элементами. Склеивая и соединяя детали будущего камина, используйте прозрачный клей типа «Дракон» и малярный скотч.

Не режьте пенопласт и картон ножницами или кухонным ножом, не подойдет и обычный канцелярский. Постарайтесь купить металлический строительный нож-резак со сменными лезвиями: им удобно вырезать элементы разных размеров и форм, затупленный уголок легко обломать.

Грунтовать и раскрашивать пенопласт и изделия из него ни в коем случае нельзя масляной краской или эмалями: растворители разъедают материал. Используйте водорастворимые краски: акрил, водоэмульсионную краску, смешанную с колором до нужного оттенка.

Легкий способ сделать камин своими руками из коробки.

Каминную полку декорируйте лепниной: в строительных магазинах продают легкие потолочные фризы с симпатичными орнаментами – ничем не хуже гипсовых.

Мало объект интерьера смастерить, необходимо его еще и празднично украсить: развесьте гирлянды, елочные игрушки, дождик – проявите свою фантазию.

Пристенный декоративный камин

Новогодний камин, расположенный у стены, лучше устанавливать в просторной комнате, оставляя несколько свободных метров по бокам и перед ним.

Если в квартире ну очень мало места или же нет под рукой картона, можно просто нарисовать красивую каминную кладку, углубление, горящие дрова на большом листе бумаги, вырезать маникюрными ножницами и наклеить прямо на обои или стены.

Для абсолютной симметрии двух половинок используйте трафарет, но помните, что пламя внутри симметричным быть не может: изобразите извивающиеся язычки разной длины и разного направления.

Угловая имитация камина

В небольших помещениях или комнатах неправильной формы новогодний камин делают угловым и таким образом значительно расширяют пространство.

Такой камин на Новый год сделать немного сложнее: картонную коробку надо правильно изогнуть, а пенопласт аккуратно подрезать под нужным углом. Особого внимания потребует и «топка» – она должна быть не слишком глубокой.

Сымитировать костер можно разными способами:

  1. Проложить внутри камина светодиодную ленту. Только выбирайте такую, у которой свет теплых оттенков.
  2. Разместить новогоднюю гирлянду.
  3. Нарисовать реалистичное пламя на задней стенке. Если вы не уверены в своих художественных талантах, распечатайте картинку необходимого размера на хорошей бумаге.
  4. Поставить внутрь камина свечи в стеклянных стаканах-подсвечниках. Этого делать нельзя, если топка низкая и есть риск возгорания. Будьте предельно осторожны и соблюдайте правила техники безопасности!

Обустройство фундамента будущего камина

  • Первоначальным этапом в строительстве является процесс подготовки фундамента. Его ширина должна быть на 6 см выше, чем цокольный ряд.
  • Нам понадобится выкопать яму глубиной около 0,5 м и шириной на 0,1 м больше фундамента.
  • На дно ямы ровным слоем засыпается щебень, его нужно выровнять и хорошо утрамбовать. После этого потребуется из досок сколотить опалубку необходимого размера. Ее устанавливают непосредственно на щебенку и заливают цементным раствором.
  • Бетонную смесь тщательно выравнивают и проверяют при помощи уровня. Перед началом кладки кирпича потребуется подождать не меньше недели, пока высохнет бетонное основание.
