Какой дымоход лучше для бани

Проектирование и установка дымохода

1.      Грамотно подойти к выбору сечения трубы дымового канала. Небольшой размер не позволит в полном объеме отводить продукты горения топлива. Широкое сечение обеспечит быстрое прохождение дыма, не позволяющее прогревать помещение бани. Это увеличит расходы времени и количества топлива на обогрев.

2.      Оптимальная форма дымохода – круглая. Через такой канал дым проходит легко. Он менее засоряется и проще чиститься.

3.      Если разместить дымоход ближе к внутренней стене бани – это улучшит теплоизоляцию.

4.      Высота дымоходного канала указана в паспорте печного оборудования. Но если в инструкции нет конкретных размеров, а монтаж конструкции вы ведете своими руками, то следует установить дымоход не менее 4,5 м.

5.      Расстояние по высоте от кровельного конька до оголовка дымохода, должно быть, не менее полуметра.

6.      Дымовой канал оснащается шибером для регулировки тяги.

7.      В качестве дополнительной защиты стен и потолка в районе дымохода рекомендуется применить базальтовую вату, медный лист или другие не горючие материалы.

8.      Для повышения противопожарной защиты и предотвращения возгорания в месте прохождения дымохода через потолок необходимо увеличить его толщину не горючими материалами минимум на 5 см.

Монтаж дымохода можно разделить на несколько стадий.

Прежде чем начать установку дымохода в бане своими руками, необходимо защитить места, прохождения дымового канала через перекрытия. Этот участок потребует применения специального элемента, который называется проходная труба.

Этап 1. Начинаем с подготовки патрубка. Размещаем вдоль его наружной поверхности слой базальтовой ваты.

Этап 3. В местах соприкосновения трубы с потолком устанавливаем дополнительный изоляционный слой, далее монтируем патрубок.

Этап 4. Между ним и дымовым каналом необходимо оставить минимальный зазор для дополнительного вывода тепла.

Этап 5. Снимаем размеры с наружной и внутренней стороны, не забывая, учесть уклон кровли.

Этап 6. Изнутри в крыше вырезаем необходимое отверстие под дымоход.

Этап 7. Берем оцинковку, с заранее проделанным отверстием под дымовой канал, и крепим его на крышу.

Предлагаем рассмотреть монтажные операции на примере сборки самой популярной двухконтурной системы.

Этап 8. Начинаем соединение дымохода от печи. Стыкуем модуль сэндвича со специальным выходом печи. Участок возле отопительного прибора не изолируем, т. к. температура в этом месте слишком высока. Не в зависимости от качества материала дымохода, из-за максимальных температурных режимов этот участок в течении короткого времени выйдет со строя.

Этап 9. Каждый последующий внутренний модуль вставляем во внутрь предыдущего. После чего наденьте наружную трубу. При этом необходимо следить, чтобы новый модуль стыковался с предыдущим узким концом. Это послужит тому, что образовавшийся в процессе работы конденсат будет свободно течь вниз по трубе, а не затечет в стыки.

Этап 10. После монтажа всех элементов конструкции крепим тройники приготовленным крепежом и уплотняем все соединения хомутами.

Этап 11. По окончании работ снимаем защитное покрытие и наносим огнеупорный герметик, сохраняющий свои свойства при высоких температурах. И так, вы построили дымоход в вашей бане полностью своими руками!

Сборка системы удаления печных газов во многом напоминает монтаж канализации из чугунных труб. В отличие от чугуна, керамика продается готовыми секциями, и резать их можно только алмазным отрезным кругом, и лишь оконечных участков дымохода.

Под керамику достаточно фундамент в 30 см толщиной

Первые две секции наружного корпуса имеют боковые окна для подключения к печи бани, поэтому первый отрезок керамической трубы должен быть угловым. После укладки теплоизоляции и фиксации керамики в дополнительный канал закладывают арматурные прутья.

Отдельные секции керамической трубы соединяются механически с обязательной запрессовкой уплотнительной смеси, приготавливаемой из порошкового клея. Замазка застывает быстро, но для окончательного схватывания приходится ждать 4-5 ч.

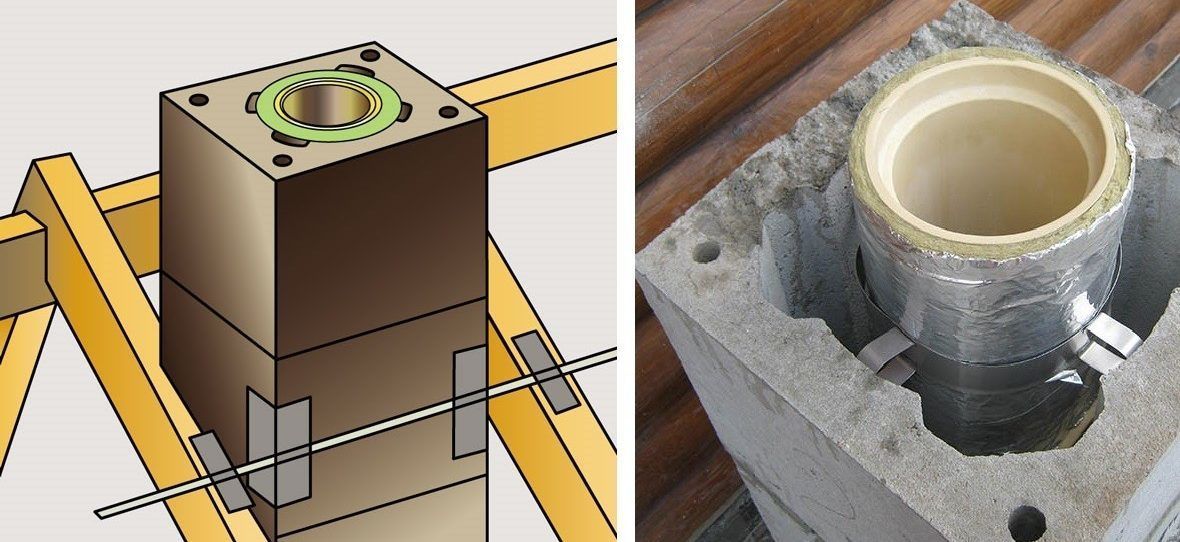

К стропилам крыши крепят проволочным каркасом

После того как дымоход будет собран и окончательно выровнен, арматуру натягивают нагревом и фиксируют. После охлаждения секции заливают жаростойким цементно-песчаным раствором. Если высота трубы более трех метров, то заделку арматуры и заливку выполняют отдельными участками по 1,5 м.

Без уровня выставить трубу бани невозможно

Выбор материала для дымохода в бане

Для производства дымоотводов выбор конструкций и материалов достаточно широкий. Среди них:

•      асбестоцемент;
•      чёрный металл;
•      кирпич;
•      керамика;
•      сталь;
•      стекло;
•      сэндвич-трубы.

Асбестоцементная труба

Асбестоцементную трубу выбирают за простоту установки и низкую стоимость. Но она может накапливать конденсат, так как имеет пористую структуру.

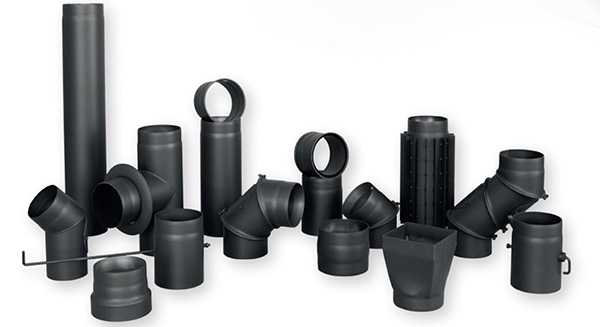

Черный металл

Такие трубы быстро прогреваются и обладают хорошей теплопроводностью. Однако они неустойчивы к коррозии. К тому же монтаж затрудняется большим весом, а также тем, что необходимо возводить фундамент.

Кирпичный дымоход

Внешне имеет очень приятный вид, однако такая конструкция требует значительных расходов. Внутри её нужно гильзовать, чтобы она не забивалась сажей и не отсырела под воздействием конденсата, так как дымоход может в результате этого потрескаться, что спровоцирует утечку угарных газов.

Керамические дымоходы

Керамика подходит для любых котлов. Это долговечный и прочный материал, выдерживающий высокие температуры. Но монтаж такой конструкции обойдётся достаточно дорого, и к ремонту она практически не пригодна. С таким дымоходом нужно обращаться очень аккуратно, а его установку доверить профессионалам.

Нержавеющая сталь

Многие задаются вопросом, как правильно собрать дымоход из нержавейки в бане, так как это наиболее распространённый вариант. Сажа в такой конструкции почти не скапливается, к тому же этот дымоход очень устойчив к атмосферному воздействию. Внешне конструкция достаточно эстетична и проста в обслуживании.

Стекло

Стекло устойчиво к коррозии и влаге, минимально инертно. Однако огнеупорное стекло – дорой материал, на стоимость также влияет и сложность процесса. Это один из самых дорогостоящих вариантов, хотя дополнительные расходы вполне оправданы его достоинствами.

Дымоход из одноконтурной нержавеющей или сэндвич-трубы

Сэндвич дымоход для бани вполне может обезопасить от пожара деревянную баню. Благодаря утеплителю, поверхность трубы редко нагревается выше 40оС. Но в любом случае при монтаже необходимо соблюдать все меры пожарной безопасности. Во время установки рекомендуется чётко следовать инструкции от производителя.

Другие материалы для облицовки печи

Кроме кирпича для украшения конструкции часто используют плитку, камень, изразцы. Особенности каждого из материалов разберем детальнее.

Плитка

Для облицовки подойдут следующие виды:

1. Клинкер. В его основе – глина. Формовка происходит под прессом, обжигом при высокой температуре. Материал по свойствам похож на керамику.
2. Терракота. Получают из смеси терракотовой глины, шамотного порошка. Готовая плитка выходит красноватого оттенка. Обладает хорошей прочностью.
3. Майолика. Для создания в промышленных целях применяется сложный технологический процесс, из-за чего цена этого материала высокая. Глазированный вид плитки. По рабочим свойствам она схожа с терракотовой.
4. Керамогранит. Для изготовления прочной плитки добавляется мраморная крошка. Материал надежен и служит года. Отличается красивым видом.
5. Шамот. Огнеупорный вид облицовки, но по декоративным свойствам в разы уступает другим плиткам.

Отдельным типом облицовочной плитки для печей считаются изразцы. Их свойства и особенности использования будут рассмотрены ниже.

Камень

Для украшения печи применяется натуральный, искусственный камень.

Из природных пород, что отличаются прочностью, устойчивостью к перепадам температур и теплоотдачей, применяют серпентинит, талькохлорит.

Искусственный камень ‒ имитация натурального. По свойствам и способу монтажа аналогичен плитке. Он легкий, поэтому для компактных моделей печей заливать фундамент на обязательно, и гораздо дешевле натурального.

Фиксация к стенкам происходит на клей при толщине слоя до 2 см.

Изразцы

Изразцы ‒ глиняная плитка объемной формы. Снаружи сделаны выступы ‒ румпы, которыми элементы соединяются между собой.

Укладку изразцов рекомендуется выполнять сразу после возведения печи или камина (касается кирпичных). Правильно соединенные элементы образуют цельную стену, которая получается очень прочной.

В продаже есть изразцы круглой, квадратной, треугольной, трапециевидной форм. Широкий выбор цветов, рельефов.

Спросом пользуются детали с разноцветными узорами, рисунками животных, растений.

Выбор дымохода по материалу изготовления

Определившись с основными критериями, можно сравнить показатели разных типов дымоходов и подобрать необходимую дымоотводящую конструкцию.

Керамический дымоход

Модульная конструкция, которая позволяет относительно быстро смонтировать дымоход, отличается долговечностью, безопасностью и простотой эксплуатации

Плюсы

1. Быстрота монтажа
2. Возможность замены отдельных элементов
3. Долгий срок службы (50 и более лет)
4. Не токсичен
5. Безопасность (устойчив к высоким температурам)
6. Хорошая тяга и герметичность швов, минимальное налипание сажи
7. Универсальность (может использоваться со всеми видами печей в не зависимости от типа топлива)
8. Хорошая теплоизоляция и теплоотдача

Минусы

1. Высокая стоимость
2. Необходим надежный фундамент
3. Вертикальный монтаж только через перекрытия и крышу
4. Подходит для бани большой по площади
5. Не подходит для самостоятельного монтажа

Есть ещё один вид дымохода, который часто относят к керамическим: из вулканической пемзы. На белорусском рынке они представлены маркой Schiedel Isokern. Этот вид конструкции подходит для любых агрегатов, работающих на твердом топливе, в том числе и банных печей.

Дымоходные системы из нержавеющей стали

Плюсы

1. Доступная цена
2. Быстрота установки (можно собрать самостоятельно)
3. Возможность замены отдельных элементов
4. Хорошая тяга за счет гладкой внутренней поверхности трубы
5. Высокая устойчивость к коррозии
6. Безопасность
7. Легкость материала позволяет установить дымоход прямо на банную печку
8. Дымоходы разной конфигурации и сложности

Минусы

1. Сравнительно не большой гарантийный срок: до 10-15 лет
2. Одностенные трубы монтируются только внутри помещения
3. Низкая теплоемкость одностенных конструкций (быстро остывает)
4. Не допускаются ошибки при сборке, которые могут нарушить герметичность соединения.
5. Перепады температур могут влиять на качество герметичности

Одностенные металлические конструкции требуют дополнительной изоляции. Многие спрашивают: «Чем обмотать металлическую трубу дымохода в бане?». Большинство для этих целей возводят кирпичный каркас системы дымоудаления или обматывают стальную трубу специальным теплоизолом.

Чтобы сократить расходы на необходимую теплоизоляцию, обратите внимание на сэндвич-дымоходы с качественным изоляционным слоем

Сэндвич-дымоходы

Плюсы

1. Возможность возведения системы дымоудаления разной конфигурации и сложности
2. Быстрота установки (можно собрать самостоятельно)
3. Возможность замены отдельных элементов
4. Хорошая тяга за счет гладкой внутренней поверхности трубы
5. Высокая устойчивость к коррозии и образованию конденсата
6. Хорошая теплоизоляция
7. Легкость материала не создает дополнительной нагрузки на конструкцию

Минусы

1. Цена выше, чем на обычный стальной
2. Максимальный срок службы: до 15-20 лет

Основные требования к дымоходу

Самым важным требованием к дымоходу является пожаробезопасность. Она должна быть превыше всего. Также не стоит также забывать об угарном газе, который может отравить человека, так как не имеет ни запаха, ни цвета. Но если всё-таки человеку стало плохо от газового удушья, вот Вам статья с описание первой помощи.

Это, пожалуй, самые главные требования к любому дымоходу, учитывать их надо в первую очередь. А теперь к другим параметрам, которые тоже очень важны…

• Тяга дымохода будет гораздо лучше, если применять круглое сечение (меньшее сопротивление воздуха).
• Если дымоход в бане сделан из кирпича, то внутренние стенки должны быть гладкими, без излишков раствора (неровности также тормозят движение газов и дыма).
• Сечение квадратного или прямоугольного дымохода для бани выбирается в зависимости от мощности печки. Вот примерные показатели мощности и сечения труб: мощность 3,5 кВт – сечение 200 см2, 5 кВт – 270 см2, 7 кВт – 370 см2.
• Диаметр круглых труб выбирается из расчёта не менее 8 см2 на каждый киловатт мощности.
• Чтобы создать хорошую тягу, высота дымохода должна быть не менее 5 метров.
• Высота трубы над коньком крыши должна быть не менее 0,5 метра. В этом случае повышается пожаробезопасность. Так же понижается вероятность задувания дыма сильным ветром.
• При наличии плоской крыши, труба дымохода должна возвышаться над ней не менее 1 метра.
• При прохождении дымохода через потолок и крышу, обязательно делаются противопожарные разделки. Если дымоход из металлических труб, то в этих местах не должно быть соединений.
• Общая длина горизонтальных и наклонных участков дымохода не должна превышать 1 метра. При несоблюдении этого правила значительно ухудшается сила тяги, печь может дымить.

Сооружение перехода через перекрытие

Рассмотрим, как сделать дымоход в бане через потолок. Это можно осуществить двумя способами.

• Использовать готовую разделку;
• Смонтировать проходной узел своими руками.

Применение готовой разделки

Для того, чтобы полноценно защитить элементы кровли от воздействия высоких температур, возникающих при прохождении по дымоходу продуктов горения, а заодно закрепить трубу в необходимом положении, используется так называемая потолочная разделка.

Чтобы соорудить проход дымохода через перекрытие, необходимо приобрести проходной потолочный узел для дымохода в строительном магазине. Он представляет из себя короб, выполненный из минерита или металла, соединенного с пластиной из нержавейки. В центре конструкции имеется отверстие, в которое помещается сэндвич. Такое устройство выполняет, помимо прочего, еще и декоративную функцию. Пластина, прикрепленная к нему, закрывает потолочное отверстие, придавая ему более эстетичный вид. Кроме того, на эту пластину опирается утеплитель, которым заполняется место между элементами перекрытия и трубой.

Они бывают двух видов:

— с изоляцией, выглядящий как две пластины в сочетании с изолированной трубой;

— без изоляции, представляющий из себя короб, изготовленный из металла, который предстоит заполнять изоляционными материалами собственноручно и отверстие, предназначенное для установки труб.

Разделки встречаются разных форм. Иногда они выглядят как металлический цилиндр, в таком случае пластина значительно превосходит его по габаритам. Если используется такое устройство, а потолочное отверстие имеет квадратную форму, то все равно необходимо соблюсти все перечисленные параметры, требуемые для обеспечения пожарной безопасности конструкции. При этом необходимо усилить защиту деревянных конструкций бани при помощи полосок металла.

Установка готового переходника

• Вырезать отверстие в потолке, учитывая габаритные размеры разделки;
• При необходимости осуществить утепление;
• Установить проходной узел дымохода в перекрытие;
• Подвести трубу к потолку, при этом её длина должна быть на 100-150 мм меньше высоты;
• Присоединить участок трубы, расположенный сверху крыши;
• Произвести герметизацию всех стыков, возникших при осуществлении прохода дымовой трубы через деревянное перекрытие.

Установка переходника, выполненного собственноручно

Можно осуществить проведение дымохода через потолок в бане и без заводских узлов.

Рассмотрим, как изготовить потолочно проходной узел своими руками. Для этого потребуется:

— дымоходная труба;

— материал, выбранный для термоизоляции прохода трубы через потолок бани;

— пластины из металла.

Труба в бане через потолок и крышу устанавливается, следуя описанным ниже рекомендациям.

• Вырезать в перекрытии отверстие, превышающее размер трубы на 13-18 мм;
• В сделанное отверстие выводится один край трубы;
• Изнутри помещения на потолок накладывается пластина;
• Осуществляется утепление прохода дымохода через потолок. Оптимальным является изготовление теплоизоляции потолочно проходного узла из минерита.
• Пространство, оставшееся между потолком и пластиной, необходимо также заполнить слоем утеплителя.
• Пластина крепится с помощью саморезов.

Обдумывая, как установить трубу в бане через потолок, обязательно уделите внимание такому немаловажному фактору, как выбор подходящего места для прохода перекрытия для дымохода. Основная функция переходника — защита от возгорания

Основная функция переходника — защита от возгорания

Основная функция переходника — защита от возгорания

Его можно установить либо прямо на коньке, обеспечив при этом хорошую тягу и отсутствие скопления осадков; либо рядом с коньком.

Разделка дымохода, установленная своими руками, потребует несколько больше времени, чем приобретенная в магазине, но поможет сэкономить средства, столь необходимые при строительстве.

Устанавливая разделку в потолочно – кровельное перекрытие, мастера часто сталкиваются с такой сложностью, как необходимость сделать дымоход в бане через потолок строго вертикально, разместив его при этом по центру прохода. Для этого можно порекомендовать использовать отвес. Его поднимают наверх и опускают в центр дымохода. Эту точку отмечают на потолке и используют в качестве соответствующей отметки перед тем, как сделать проход трубы через потолок бани.

Рассмотрим два варианта сборных дымоходов.

1. Стальной дымоход (сэндвич).

Такие дымоходы изготавливают из нержавеющей стали.

Они состоят из трех концентрических слоев:

• Внутренняя труба.
• Утеплитель.
• Наружная труба.

Такие дымоходы называют сэндвич-трубами.

Их собирают по раструбной схеме, стыки обрабатывают высокотемпературным герметиком и стягивают хомутами.

Для первой (стартовой) секции берут неизолированную трубу, далее двустенная труба (сэндвич).

Неизолированная труба обязательна, т.к. она снимает температуру перед входом газов в сэндвич.

Сэндвич-трубу можно выводить двумя способами:

• Вертикально через крышу;
• При помощи горизонтального/наклонного отвода через стену.

Место прохода перекрытия или стены нужно дополнительно защищать противопожарной разделкой.

Если труба оказывается слишком близко, приходится изолировать негорючими материалами часть обшивки парной.

Недостатки сэндвич дымоходов.

• Сложные противопожарные мероприятия.
• Большие ограничения по расстояниям до сгораемых конструкций.
• Внешний вид, часто, не вписывается в интерьер и экстерьер дома или бани.

Я часто слышу суждения о том что сэндвич дымоходы опасны.

И в чём то даже соглашусь с этим, но здесь важно понимать причины опасности. Стальной сэндвич дымоход становится опасным, только при неграмотном монтаже, с нарушением инструкций производителя и противопожарных норм

Стальной сэндвич дымоход становится опасным, только при неграмотном монтаже, с нарушением инструкций производителя и противопожарных норм.

2. Керамический дымоход.

Керамические дымоходы могут быть одноканальные и многоканальные.

В комплектацию такого дымохода входят прямые участки трубы и фасонные элементы из керамики.

Теплоизоляция из плотной базальтовой ваты и наружные бетонные блоки.

Для соединения деталей используются специальные герметики и клеи.

Так же как и кирпичный, керамический дымоход нельзя устанавливать непосредственно на печь.

Керамический дымоход значительно тяжелее стального, в 7-10 раз.

Но, он легче кирпичного, поэтому, при небольшой высоте, возможна установка без фундамента.

Внимание: Важно правильно посчитать вес дымохода и оценить допустимую нагрузку в месте установки дымохода. Керамический дымоход монтируется как коренная труба

Керамический дымоход монтируется как коренная труба.

Из за того, что керамический дымоход нужно ставить “на пол”, он будет занимать площадь в парной.

Преимущества керамических дымоходов.

• Одно из основных преимуществ керамического дымохода – высокая пожаробезопасность.
• Противопожарные допуски значительно меньше, чем для других дымоходов.
• Керамический дымоход можно легко вписать в интерьер и в архитектуру фасада.
• Наружные блоки можно оштукатуривать и выбирать любую финишную отделку.

Недостатки керамических дымоходов.

• Для многих основная причина отказа от керамики – высокая стоимость комплектов.
• При большой высоте, керамический дымоход требует надёжного фундамента.

Внимание! Металлическая банная печь подключается в керамический дымоход одностенной трубой. Это нужно для снятия температуры газов перед входом в керамику

————————————————————————————–

Надеюсь я смог помочь вам с выбором дымохода для бани?

Посмотрите так же о правилах безопасного монтажа банной металлической печи.

_______________________________________________________________________________

Спасибо за проявленный интерес к каналу.

Самый простой дымоход

В основе этого элемента будет труба из нержавеющей стали. А кроме нее нужно заготовить одно колено диаметром 20×120 см из оцинкованной стали, два колена по 16×120 см, три из нержавеющей стали по 16×10 см.

Также понадобятся тройник диаметром 16 см и заглушка к нему. Еще необходим грибок, подходящий по размеру. Диаметр дымохода для бани конкретно в этом случае составит 16 см.

Подготовленные трубы следует соединить друг с другом при помощи саморезов. В плите потолка необходимо проделать отверстие, диаметр которого составит 16 см. Далее с поверхности крыши необходимо снять мягкую кровлю и теплоизоляцию на 15 см от проделанного отверстия.

Тот отрезок трубы, который будет снаружи, обматывают базальтовой ватой. Слой должен составить примерно 16 см. Также дополнительно следует обмотать вату асбестовым шнуром.

Затем подсоединяется труба диаметром 20 см, которая закрепляется и тщательно промазывается битумной мастикой. В зазор, который получился между двух труб, укладывают шнур из асбеста. Это необходимо для защиты от дождя.

Вот так можно самостоятельно конструировать и устанавливать нержавеющие дымоходы для бани. Это очень доступное решение.

Трубы из черного металла

Черный металл применяется крайне часто при изготовлении труб. Главное достоинство заключается в небольшой стоимости. Следует учитывать, что в сравнении с кирпичной кладкой трубы из черного металла обходятся примерно на 80% дешевле. Однако стоит учитывать и достаточно большое количество недостатков:

1. Большой вес. Трубы из черного металла, как правило, имеют достаточно большой вес. Поэтому существенно усложняется работа по ее креплению.
2. Высокая пожароопасность. Стенки стальных труб нагреваются за короткий срок до достаточно высокой температуры. В результате этого материалы вокруг могут нагреваться и возгораться.
3. Недолговечность конструкции по причине коррозионной неустойчивости. Как хорошо известно, металлы подвержены воздействию воды, в результате чего на поверхности появляется коррозия. Из-за этого металл начинает прогнивать и прочность существенно снижается.

Кроме этого не стоит забывать о том, что при нагреве печи на трубе может образовываться достаточно большое количество конденсата. Подобная система имеет намного больше недостатков, чем достоинств. Однако одна положительная сторона зачастую становится решающей – если нужно сэкономить, то именно трубы из черного металла подходят больше других материалов.

Материалы и особенности изготовления дымохода для дровяной печи

Выбор материала для дымохода будет зависеть от того, какая печь устанавливается в бане.

• Кирпичная печь может быть оснащена дымоходом, также выложенным из кирпича , металлическим или сделанным из асбестоцемента.
• Металлический же вариант печи с обустроенной каменкой обычно дополняют таким же дымоходом (реже — из асбестоцемента). Но чаще всего это — металлические трубы с прослойкой утеплителя, так называемые сэндвич-дымоходы.

Металлический банный дымоход

Асбестобетонный вариант дымоходов, особенно для банных печей, нежелателен по самой главной причине — это пористость материала. В связи со структурными особенностями асбестоцемента, конденсат остается на стенках канала на длительное время или даже впитывается в них, что приводит к разрушению материала. Такая труба может лопнуть или же, прогорев, даже взорваться. Чтобы конденсата образовывалось меньше, трубу из асбестоцемента одевают в теплоизоляцию и обкладывают кирпичной кладкой.

Из какого бы материала ни была выполнена труба дымохода, ее части должны быть герметично соединены между собой, а кирпичная кладка не должен иметь щелей. Эти изъяны дают возможность попаданию вовнутрь холодному воздуху, который не только снижает тягу, но и способствуют образованию конденсата.

Диаметр трубы должен быть также рассчитан правильно — если он будет больше необходимого, дым, поднимающийся по нему, будет быстро остывать, что также способствует образованию конденсата.

Стоит особое внимание уделить и выбору толщины дымоотводной трубы бани. Внутренний вариант дымохода должен иметь стенки не менее 12 см, а наружный — 38—40 см толщиной. Это также убережет от быстрого охлаждения, а значит, от конденсации влаги

Это также убережет от быстрого охлаждения, а значит, от конденсации влаги.

Важнейшим фактором для этого отдела печи является идеальная гладкость внутренних стенок трубы. Она обеспечит нужную тягу, а значит, сажа не будет откладываться на стенках в больших количествах. Пористые же поверхности способны скапливать большое количество гари, от которой дымоход придется достаточно часто очищать. Если выстроена кирпичная труба дымохода, то в чердачном помещении ее затирают глиняным раствором и производят ее побелку

Благодаря таким мерам предосторожности, в случае появления трещин в кладке или других дефектов, их можно будет сразу обнаружить, так как черный дым станет просачиваться через трещины затирки, и на побелке его хорошо будет видно. Это — визуальный сигнал о необходимости срочного ремонта. Иногда для банных печей используется комбинированная конструкция дымохода

В этом случае нижняя его часть возводится из кирпича, а верхняя, проходящей через перекрытия и кровлю, изготавливается из современной сэндвич-трубы

Иногда для банных печей используется комбинированная конструкция дымохода. В этом случае нижняя его часть возводится из кирпича, а верхняя, проходящей через перекрытия и кровлю, изготавливается из современной сэндвич-трубы.

Переход от кирпичного к металлическому дымоходу

Такой вариант позволяет устраивать аккуратные небольшие проходы, которые легче будет оформить жаростойким материалом.

Требования к дымоходам из керамики

Кроме фундамента, большинство технических требований к установке дымохода из керамики практически не отличаются от тех, что предъявляют к металлическим конструкциям. Требования относятся к способу установки, изоляции и обустройстве наружной части дымохода, возвышающейся над кровлей.

Ключевой момент в обустройстве дымохода из керамики – правильно подобранная толщина трубы. Она должна соответствовать типу печного оборудования и рабочей температуре во время эксплуатации.

Поскольку керамика имеет свойство поглощать и передавать большое количество тепла, то при контакте с горячими отработанными газами она будет нагреваться до опасных значений. Поэтому для соблюдения норм пожарной безопасности нужно выбрать подходящую толщину и диаметр керамической трубы.

Желательно использовать рекомендованный производителем котла способ устройства дымохода.

Утепление – еще один важный момент в обустройстве керамического дымохода. Так же, как и металлические трубы, керамика нуждается в утеплении при прохождении через неотапливаемые помещения или при выходе на улицу. В местах, где труба проходит через жилые помещения (комнату, кухню), утеплять ее не обязательно.

В качестве изоляции может служить обычная базальтовая или минеральная вата и клинкерный кирпич. Это оптимальный по стоимости и эксплуатационным характеристикам материал, устойчивый к высоким температурам.

Кроме пожарной безопасности, стоит позаботиться и об основной задаче дымохода – хорошей тяге. Это аэродинамическое явление во многом зависит от правильного расположения трубы. Как и в случае с металлической трубой дымохода, керамическую конструкцию желательно вывести как можно ближе к коньку крыши.

Если это невозможно, необходимо соблюдать требования по высоте оголовка дымохода:

Труба не должна быть ниже 30 см, если труба находится относительно близко к коньку. При удалении от него более чем на 1,5 м, высота должна быть увеличена до 50 см.

Если между коньком и дымоходом расстояние от 1,5 до 3 м, то его высоту нужно спроектировать особым образом. Воображаемая горизонтальная линия, ведущая от конька к своду крыши под углом 10 градусов, должна идти по касательной через оголовок дымохода.

Способы установки дымоходов

Труба для печи в баню в процессе топки сильно раскаляется, это необходимо учитывать в процессе проектирования. С одной стороны, это хорошо, так как осуществляется нагрев рабочих и вспомогательных помещений. С другой стороны, есть риск возгорания. Нельзя исключать риск образования в дымоходе щелей, через которые будет выходить угарный газ. Выбор способа монтажа делается исходя из конструкции бани и оценки возможных рисков.

Внутреннее расположение

Вся конструкция располагается строго вертикально. Крепление трубы выполняется к боковому патрубку котла или непосредственно к верхней части его корпуса. Сборка дымохода производится в соответствии с технологией, присущей выбранному материалу. Кирпичную трубу лучше сложить с квадратным сечением, чтобы облегчить работу и чистку канала. Металлические звенья следует устанавливать снизу вверх, поэтапно наращивая конструкцию. Стыки обрабатываются термостойким герметиком и закрываются плоскими хомутами. Верхняя часть трубы выносится на уровень не менее 50 см выше конька или 100 см плоской крыши.

Преимущества внутренней прокладки:

• простота монтажа;
• отсутствие углов, что способствует хорошей тяге и уменьшению количества отложений;
• удобство чистки загрязненного канала;
• дополнительный обогрев помещения и чердака;
• меньшее количество конденсата после окончания топки.

Внешнее расположение

Вывод внешнего дымохода

Такое решение принимается, когда котел находится в непосредственной близости от внешней несущей стены, площадь помещения ограничена. Стартовый элемент подсоединяется к отводному патрубку котла и через отверстие в стене выводится наружу. Далее дым поступает в вертикальную трубу или в короб, выложенный из кирпичей на стене. Второй вариант более трудоемкий и затратный, но позволяет использовать тепловую энергию для обогрева помещения. При выводе канала наружу необходимо избегать прямых углов на его протяжении. Такие участки снижают тягу и являются местами скопления сажи, пыли и мусора. Проблема решается путем использования колена, в котором предусмотрен сборник конденсата.

Преимущества наружной технологии:

• целостность перекрытий, отсутствие потенциальных протечек;
• экономия свободного пространства внутри бани;
• простота и быстрота монтажа;
• пожарная безопасность, так как дымоход не соприкасается с горючими материалами и поверхностями;
• легкость обслуживания и ремонта.

Недостатки у внешней конструкции тоже имеются. Главный из них — образование конденсата при нагревании и остывании. Делая такую трубу в баню своими руками, необходимо позаботиться о ее утеплении или использовать сэндвич секции. Второй минус в том, что отсутствует возможность полноценного использования выделяемой тепловой энергии, которая выходит из помещения наружу. Это приводит к повышенному расходу топлива.

Правила установки звеньев керамического трубопровода

Монтаж керамического трубопровода звеньями используется с целью ускорения его прокладки в траншее. Для этого их предварительно укрупняют посредством сборки в звенья по две-пять штук в каждом. Укладывать секции, состоящие из двух-трех элементов диаметром меньше 250 мм, можно вручную. Для звеньев с большим диаметром применяются стреловые краны. Вместе с тем применяются специальные траверсы, которые при опускании обеспечивают горизонтальное положение звеньев.

В некоторых случаях к керамическим канализационным трубам прикрепляется выполненное из асфальтной мастики коническое кольцо. Его размещают на внутренней стороне раструба и на внешней кромке второго конца изделия. Это делается для ускорения заделки стыков при сборке звеньев или укладке отдельных труб в траншею. Перед их стыковкой асфальтовые кольца покрывают расплавленным горячим битумом или смазывают растворителем (бензином, бензолом) с целью размягчения поверхности кольца из мастики. Это так называемый холодный метод соединения, который осуществляется благодаря наличию конической формы у прилитых асфальтовых колец. После испарения растворителя и затвердевания размягченной мастики получается прочное и герметичное соединение в трубопроводе.
