Дымоход для газового котла в частном доме: 4 вида

Пошаговый монтаж дымохода газового котла

Монтаж дымохода

 Монтаж системы дымоотвода происходит следующим образом:

• Производится точная разметка прохода трубы через перекрытие и кровлю — этот процесс необходимо неоднократно проконтролировать, чтобы не совершить ошибки.
• Далее устраиваются отверстия по разметкам для прохождения трубы.
• Монтируют адаптер для перехода, который соединяется с патрубком, расположенным на котле.

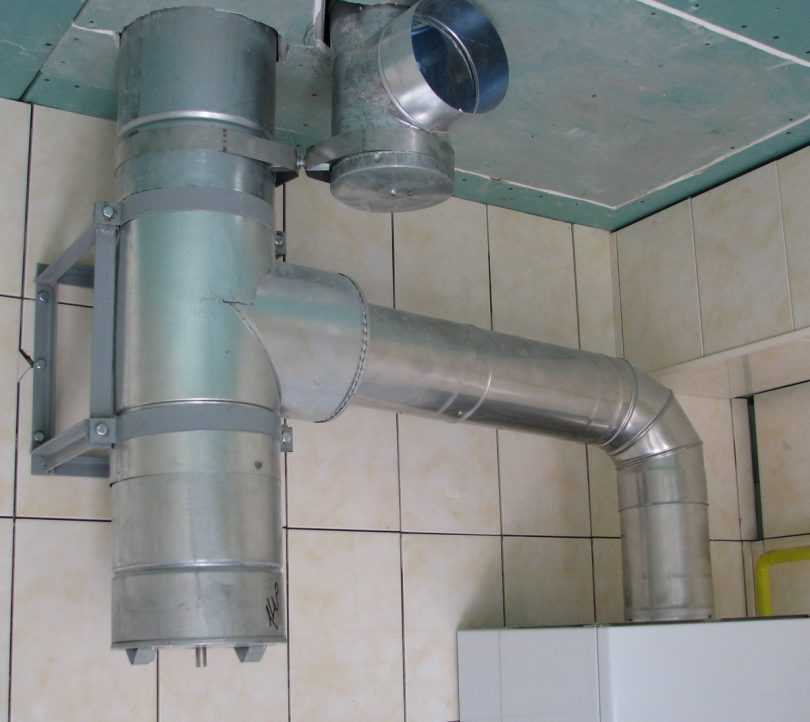

• Затем присоединяют тройник, имеющий отделение для сбора влаги, и закрепляют специальным кронштейном.
• Стыкуется следующий участок дымохода. Если нужно, то используется элемент, называемый «колено».
• Если труба будет пропускаться через перекрытие, в комплект дымохода нужно включить специальный проходной патрубок. Труба проходит через металлический лист, в котором устроено для нее отверстие немного большего размера, чем диаметр трубы. Лист прикрепляют к перекрытию.
• Стыки двух отрезков труб для надежности фиксируются хомутами, их стягивают болтами.
• Дымоход закрепляют к стене на специальные кронштейны с шагом, примерно, два метра.
• Завершает конструкцию наконечник в виде конуса.

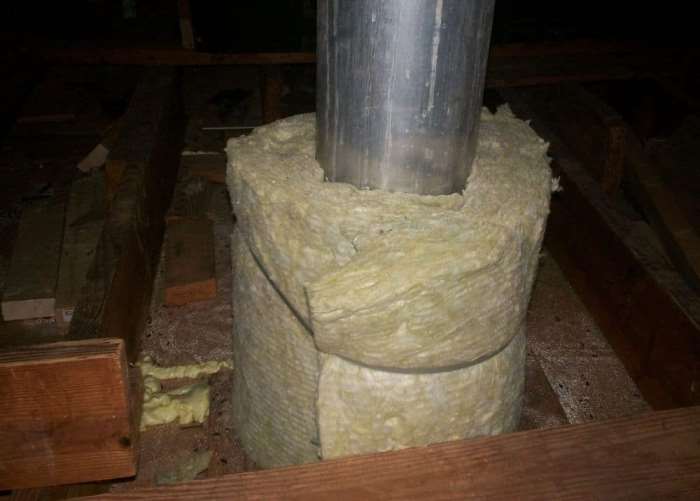

• Последним этапом производится изоляция дымоходной трубы от горючих материалов на переходах.

Нельзя не осветить нюансы выбора и установки дымохода, в зависимости от его месторасположения. Он может быть установлен снаружи и закреплен к стене (настенные), или проходить внутри строения.

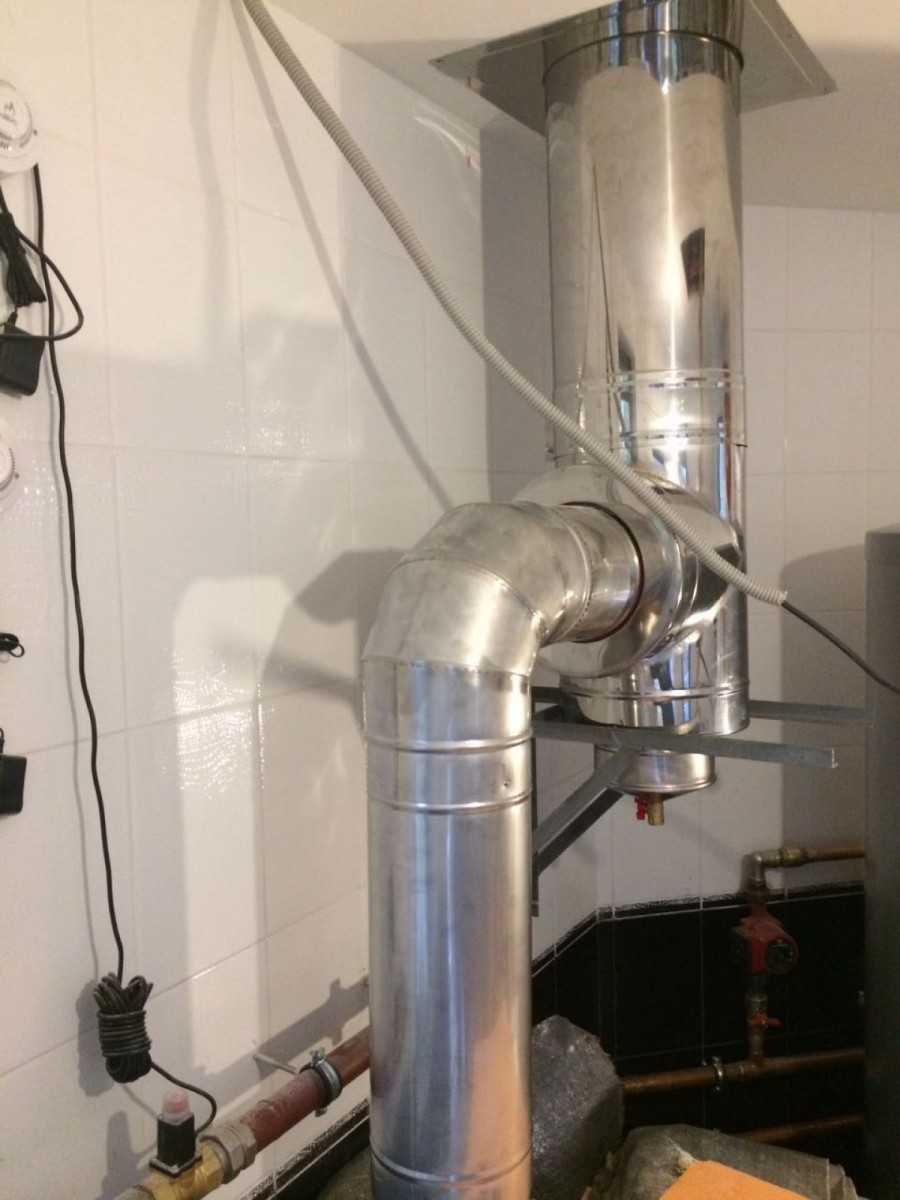

Внутренний дымоход

Если от дымохода должно исходить тепло во все помещения, где он будет проходить, не нужно выбирать трубу с внутренней теплоизоляцией, утепляют ее только с наружной стороны.
Нужно учесть, что при прохождении дымохода внутри дома, повышается риск проникновения продуктов горения в комнаты, а также повышается пожароопасность

Поэтому очень важно идеально состыковать отдельные части и надежно закрепить их хомутами.
Для монтажа потребуется большее количество различных дополнительных элементов, так как труба будет проходить, как минимум через одно перекрытие и кровлю.
Не следует забывать, что если в будущем потребуется провести ремонтные работы на подобном дымоходе, то это станет достаточно проблемной задачей.

Сравнение наружной и внутренней схем расположения дымохода

Наружный дымоход

• Наружный вариант дымохода требует правильно рассчитанной теплоизоляции.
• Преимуществом можно назвать безопасность этого элемента отопления.
• Монтаж дымохода, проходящего снаружи, намного проще, нежели внутреннего.
• В случае необходимости проведения ремонта, его также легко можно будет провести при любых создавшихся условиях.

Виды систем дымоотвода: какой дымоход выбрать

Установка системы утилизации продуктов горения на газовый котел способствует эффективному функционированию оборудования и всей системы отопления, безопасному и комфортному обогреву, а также безотказной работе котла. Перед тем как купить дымоход для газового котла, нелишне будет получить консультацию специалиста о существующих вариантах дымоотводов и целесообразности их применения.

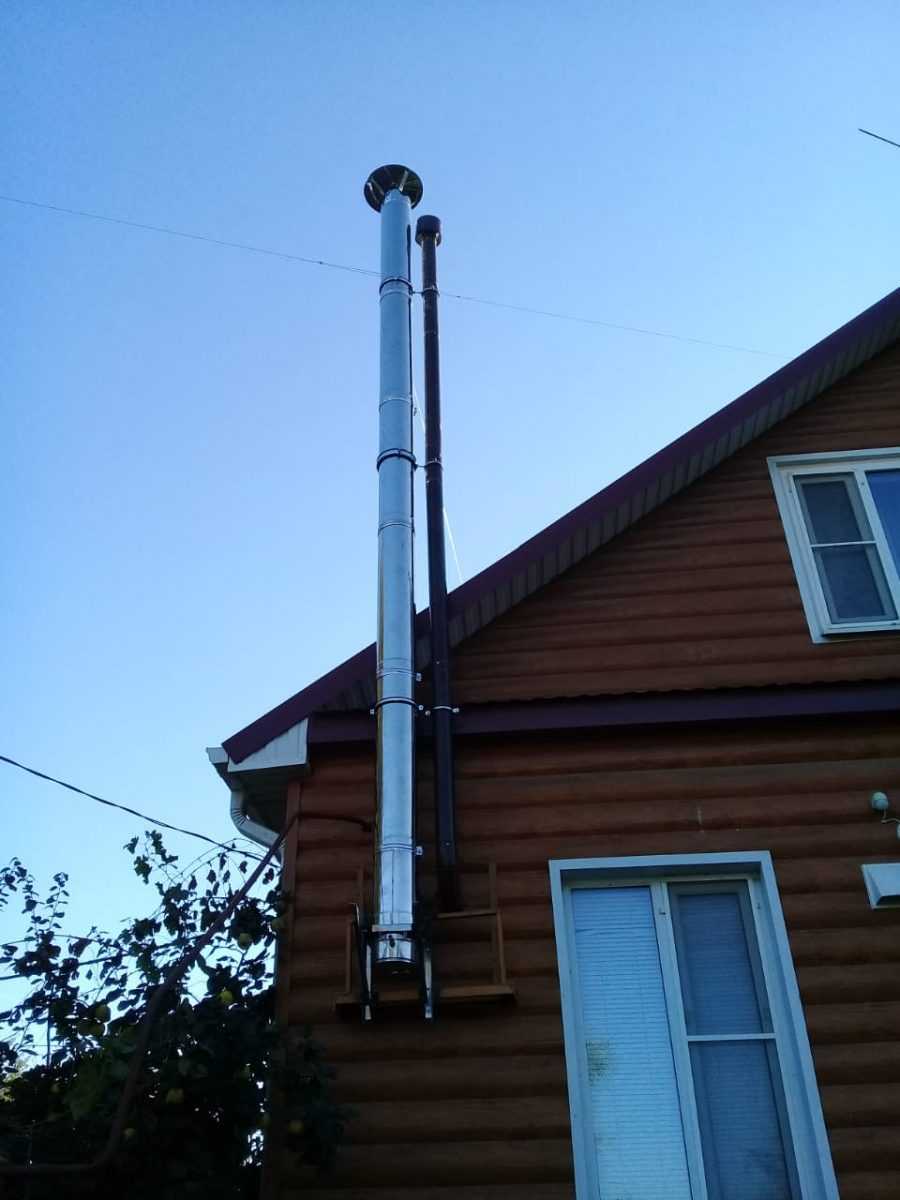

Дымоход из стальных труб на крыше частного дома

Виды дымовых каналов к газовым котлам:

кирпичный дымоход — его сооружение планируется еще на стадии строительства дома и под него устраивается фундамент. Обязательным условием является гладкая поверхность внутренних стен дымоотвода. Следует заметить, что сооружение должно обладать устойчивостью к действию кислоты, которая образуется вследствие конденсации пара. В противном случае будет происходить быстрое разрушение кирпичной трубы для дымохода. Применяют в комплексе с керамическими или стальными вкладышами. Кирпичные дымоходы для газовых котлов отличаются сложным устройством, длительностью возведения и затратной стоимостью. По техническим показателям они во многом уступают появившимся современным дымоотводным системам;

• конструкция из нержавеющей трубы — такой вариант дымохода обладает высокой стойкостью к действию химической среды и механическим повреждениям. Система выполняется в виде сэндвич-конструкции: когда во внешнюю трубу вставляется труба с меньшим диаметром. В свободное пространство между ними укладывается огнестойкий материал — базальтовая вата. Изготовителями предлагается широкий выбор моделей дымоходов;
• коаксиальный дымоход — конструкция собрана по принципу «труба в трубе»: по одной трубе забирается воздух для горения, по другой — выводятся продукты сгорания. Такая система обладает высокими техническими характеристиками, способствующими повышению безопасности всего газового оборудования и увеличению его эффективности. А благодаря тому, что цикл горения происходит вне помещения, котел с коаксиальным дымоходом является экологичным оборудованием;
• дымоход из керамических труб — представляет собой керамические блоки с теплоизоляцией, установленные в бетонном каркасе. Такая системы дымоотвода устойчива к колебаниям температуры, водонепроницаема, пожаробезопасна и имеет высокую механическую прочность. Основное требование при монтаже — качественная стыковка керамических модулей.

Дымоходы из кирпича используются в комплексе с керамическими или стальными вкладышами

Какую трубу для дымохода лучше использовать — каждый решает исходя из своей конкретной ситуации. Главное, выделить слабые и сильные стороны любого варианта. Независимо от того, какому типу дымохода вы отдадите предпочтение, его проектирование и монтаж должны соответствовать СНиП 2.04.05-91 «Отопление, вентиляция и кондиционирование». Изучив эти нормативы, можно узнать как правильно установить дымоход на газовый котел.

Разновидности дымоходов для газовых котлов

Если вы установили газовый котел в частном доме, можете использовать такие конструкции дымоотводов:

• труба сэндвич – современный тип дымоотвода, который представляет собой оригинальную конструкцию, где одна труба находится в другой трубе. Свободное пространство между ними заполняется минеральной ватой;
• коаксиальный дымоход – состоит из двух трубопроводов, где через внутреннее пространство устройства выходит угарный газ, а по внешнему кожуху поступает в отопительную систему свежий воздух с улицы;
• керамический – самый простой и надежный тип дымоотвода, который можно установить в загородном доме;

• кирпичный – допустимая конструкция, но достаточно неэффективна. Внутрь кирпичного дымоотводного канала устанавливается металлическая трубка, которая должна быть изолирована при помощи термостойкого материала.

Сэндвич-дымоход

Оборудование типа сэндвич для отвода продуктов горения с отопительной системы достаточно просто установить в любом частном доме. Производить монтаж можно как через крышу, так и через отверстие в стене. Многослойность и теплоизоляция трубопровода обеспечивает его надежность. В данной системе редко образовывается конденсат, но при частом расширении металла герметичность стыков может нарушаться.

Основные требования к проведению монтажа сэндвич-конструкций:

первый элемент, который присоединяется к отопительному оборудованию, должен быть без утеплителя; внутренний диаметр сэндвича зависит от конфигурации газового котла; при сборке системы обратите внимание, что верхний элемент должен насаживаться на нижний. Это обеспечит выход конденсата наружу; все элементы нужно соединять при помощи жаростойкого герметика.

Дымоход сэндвич для газовых котлов

Дымоход сэндвич для газовых котлов

Сэндвичи обладают высокой пожаробезопасностью. При их установке окружающие поверхности почти не нагреваются. Существенным недостатком данной системы есть ее небольшой срок службы – не больше 10-15 лет. Более традиционные дымоходы могут работать намного дольше.

Коаксиальный трубопровод

Оборудование коаксиального дымового канала для газового оборудования имеет ряд преимуществ:

• увеличение продуктивности отопительной системы, поскольку сгорает весь объем газа в топочной камере. Это происходит из-за постоянного поступления необходимого количества подогретого воздуха с улицы в отопительную систему;
• высокая безопасность данной конструкции. Холодный воздух, который попадает в систему, охлаждает трубопровод для отвода газа, отчего он не нагревается;
• если длина коаксиальной трубы меньше 3 м, тогда продуктивность котла становится еще выше из-за увеличения тяги;
• при установке коаксиального дымохода для напольного или настенного котла, не нужно пробивать крышу. Его можно вывести наружу через стену.

Коаксильный дымоход

Детали дымохода для газовой колонки

Требования к помещению для отопительного оборудования с коаксиальным дымоходом минимальны. В этом случае допускается установка газового котла на кухне, в подвале, в кладовке.

Данная схема имеет существенный недостаток. Ее нельзя использовать при низких показателях температуры внешней среды.

Дымоход из керамики

Дымоход для газового котла из керамики считается самым долговечным. Он способен противостоять воздействию высоких температур и агрессивных химических веществ.

Для газовых котлов нужно устанавливать дымоход из керамики, которая может работать при температуре 450°С. Также данное оборудование должно быть оснащено конденсатосборником.

Требования к конструкции керамического дымоотводного канала:

• керамическая труба – состоит из нескольких элементов длинной 0,6-1 м, которые соединены между собой при помощи кислотостойкой мастики;
• утеплитель – выполняют из минеральной ваты, которая может противостоять воздействию высоких температур;
• кожух – состоит из специальных бетонных блоков, которые имеют вентиляционные отверстия.

Обязательно между бетонными блоками и утеплителем должен быть небольшой зазор, где происходит вентиляция и отвод влаги. В части трубопровода, которая находится снаружи здания, дополнительно устанавливается арматура.

Керамический дымоход для газового котла

Также существует другая схема вентканалов из керамики. Их внешний кожух выполняется из стали. Это более удачная конфигурация, поскольку такую конструкцию можно устанавливать как снаружи, так и внутри здания.

Некоторые производители выпускают трубу для отвода продуктов горения квадратного сечения. Она предназначена для установки в кирпичную кладку.

Расчёт системы вентиляции

По строительным стандартам всё воздушное пространство котельной должно заменяться новым каждые 20 минут. Чтобы обеспечить соответствующий воздушный круговорот, придётся вооружиться калькулятором и формулами.

Если потолки располагаются на высоте 6 метров, то без особых приспособлений воздух в помещении обновляется трижды в час. Шестиметровые потолки — роскошь для частного дома. Снижение потолков компенсируют при расчётах в следующей пропорции — на каждый метр ниже воздухообмен увеличивается на 25%.

Предположим, есть котельная размерами: длина — 3 м, ширина — 4 м, высота – 3,5 м. Чтобы решить эту задачу, необходимо совершить ряд действий.

Шаг 1. Узнаем величину объёма воздушного пространства. Используем формулу v = b * l * h, где b — ширина, l — длина, h — высота потолка. В нашем примере объём составит 3 м * 4 м * 3,5 м = 42 м3.

Шаг 2. Сделаем поправку на низкий потолок по формуле: k = (6 — h) * 0,25 + 3, где h – высота помещения. В нашей котельной поправка получилась: (6 м – 3,5 м) * 0,25 + 3 ≈ 3,6.

Шаг 3. Рассчитаем обеспечиваемый естественной вентиляцией воздухообмен. Формула: V = k * v, где v – объём воздуха в помещении, k – поправка на снижение высоты потолка. У нас получился объём, равный 151,2 м3 (3,6 * 42 м3 = 151,2 м3).

Шаг 4. Осталось получить величину площади поперечного сечения вытяжной трубы: S = V / (w * t), где V – рассчитанный выше воздухообмен, w — скорость воздушных потоков (в данных расчётах принимается за 1 м/с) и t – время в секундах. Получаем: 151,2 м3 / (1 м/с * 3600 с) = 0, 042 м2 = 4,2 см2.

Размеры канала зависят и от площади внутренней поверхности котла. Это число указывает производитель в технической документации устройства. Если это число не указано, рассчитайте его самостоятельно с опорой на объём прибора. Затем сравните величину площади с радиусом сечения согласно неравенству:

2πR*L > S, где

R – внутренний радиус сечения дымоходной трубы,

L – её длина,

S – площадь внутренней поверхности котла.

Если по каким-то причинам такой расчёт затруднителен, можно воспользоваться таблицей.

Мощность котла, кВт	Диаметр трубы дымохода, мм
24	120
30	130
40	170
60	190
80	220

Последний этап расчёта — это высота флюгарки относительно конька крыши. Необходимость этого обусловлена созданием ветром дополнительной тяги, что увеличивает экономичность всей вытяжной конструкции. На этом этапе руководствуются следующими принципами:

• высота флюгарки над плоской крышей, либо на расстоянии до 1,5 метра от её конька, должна составлять не менее 0,5 метра;
• на расстоянии от 1,5 до 3 метров – не ниже конька крыши;
• на расстоянии более 3 метров – не ниже условной линии, проведённой из конька крыши под углом 10˚;
• флюгарка должна быть на 0,5 метра выше здания, которое пристроено к отапливаемому помещению;
• если кровля сделана из горючих материалов, дымоход необходимо поднять на 1-1,5 метра над коньком крыши.

Расчёт высоты дымохода относительно крыши

Конструкция из нержавеющей стали

Нержавеющая сталь всегда привлекательна

Такие конструкции из стали могут представлять собой одну, две или три трубы, причём в первом случае это, как правило вставка в кирпичную или блочную вытяжку . Наиболее известная марка, это AISI 304, где содержится порядка 20% Cr (хрома), во всяком случае, не менее 17%. Такая чарка обеспечивает высокий эксплуатационный ресурс, следовательно, использование такой системы является самым эффективным, причём во всём мире. Сразу скажу о трёхслойных системах, чтобы не оставалось недопонимания – там есть специальная прослойка, которая позволяет использовать такие вытяжки, как снаружи, так и внутри здания. Самая основная проблема стали, это воздействие S (серы), которая содержится в конденсате сгорания газа.

Установку дымохода можно рассмотреть на примере двухконтурной конструкции

Проводится установка дымоходов для газового котла по направлению конструкции снизу вверх, то есть от отопительных объектов помещения в сторону дымохода. При такой установке внутренняя труба надевается на предшествующую, а наружная труба вставляется на предыдущую.

Все трубы скрепляются друг с другом хомутами, а по всей линии прокладки, через каждые 1,5–2 метра, устанавливают кронштейны для закрепления трубы на стену или другой элемент строения. Хомут — это особый элемент крепления, с помощью которого не только соединяются детали между собой, но и происходит обеспечение герметичности стыков.

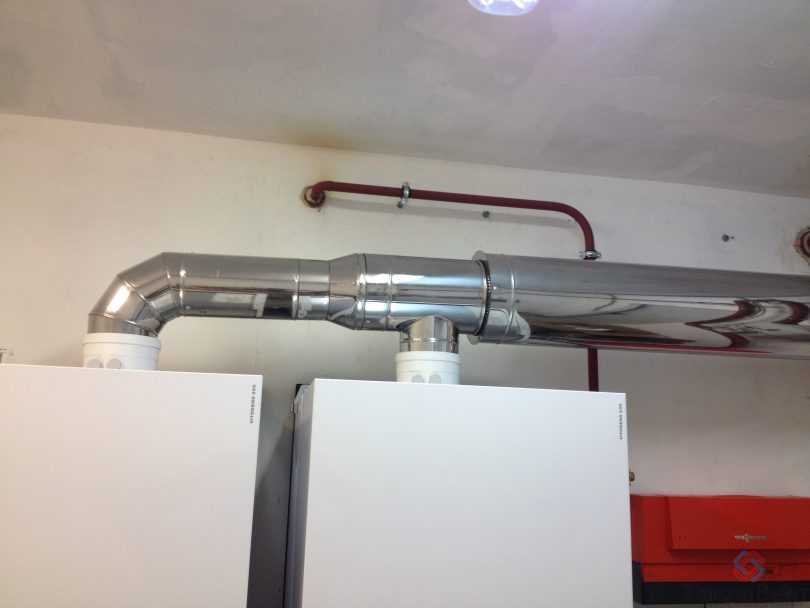

Проложенные участки конструкции в горизонтальном направлении до 1 метра не должны соприкасаться с элементами, которые проходят недалеко от коммуникаций. Рабочие каналы дымохода размещаются вдоль стен зданий.

Обязательно через каждые 2 метра дымохода устанавливают кронштейн на стену, а тройник прикрепляется с помощью опорного кронштейна. Если необходимо крепить канал на деревянную стену, то трубу обкладывают негорючим материалом, к примеру, асбестом.

При креплении на бетонную или кирпичную стену, применяют специальные фартуки. Затем через стену выводим конец горизонтальной трубы и там монтируем тройник, необходимый для вертикальной трубы. Устанавливать кронштейны на стену необходимо через 2,5 м.

Следующим шагом является крепление, подъем вертикальной трубы и ее вывод через крышу. Трубу обычно собирают на земле и подготавливают крепление для кронштейнов. Полностью собранная объемная труба тяжело устанавливается на колено.

Для упрощения используют шарнир, который изготавливается при сварке кусков листового железа или обрезки штыря. Обычно вертикальная труба всовывается в трубу тройника и скрепляется трубным хомутом. Крепление шарнира к колену происходит аналогично.

После поднятия трубы в вертикальном положении места соединения труб необходимо скрепить болтами, где это возможно. Затем следует открутить гайки болтов, на которые был скреплен шарнир. Затем срезаем либо выбиваем сами болты.

Выбрав шарнир, прикрепляем оставшиеся болты в соединении. После этого натягиваем оставшиеся кронштейны. Регулировку натяжения производим вначале вручную, затем закрепляем трос и регулируем винтами.

Необходимые расстояния, которые следует соблюдать при расположении дымохода снаружи

Завершается установка проверкой дымоходной тяги. Для этого подносят к камину или печи горящий листок бумаги. Тяга присутствует в случае отклонения пламени в сторону дымохода.

В приведенном рисунке отмечены расстояния, которые необходимо соблюдать в различных вариантах расположения дымохода снаружи:

• при установке на плоской крыше расстояние не должно быть меньше 500 мм;
• в случае удаления трубы от конька кровли на расстояние, которое меньше 1.5 метра, высота трубы должна составлять не меньше 500 мм по отношению к коньку;
• если установка выхода дымохода расположена на расстоянии более 3 метров от кровельного конька, то высота не должна быть больше предполагаемой прямой.

Установка зависит от типа направлений канала, необходимого для сгорания топлива. Во внутренней части помещения различают несколько типов направлений дымоходного канала:

Опорный кронштейн для дымохода

• направление с поворотом в 90 или 45 градусов;
• вертикальное направление;
• горизонтальное направление;
• направление с уклоном (под углом).

Устанавливать опорные кронштейны для закрепления тройников необходимо через каждые 2 метра дымового канала, необходимо предусмотреть дополнительное крепление на стену. Ни в коем случае при установке дымохода не следует создавать горизонтальные участки выше 1 метра.

При установке дымоходов учитывайте:

• расстояние от металлических и железобетонных балок до внутренней поверхности стенок дымохода, которое не должно превышать 130 мм;
• расстояние до многих легко воспламеняющихся конструкций — не меньше 380 мм;
• разделки для негорючих металлов делаются для прохождения дымовых каналов через перекрытия на крышу или через стену;
• расстояние от сгораемых конструкций до неизолированного металлического дымохода должно быть не меньше 1 метра.

Подключение дымохода газового котла выполняется на основе строительных норм и инструкции производителя. Дымоход требует очистки до четырех раз за год (см. Как прочистить дымоход).

Чтобы оптимально рассчитать высоту дымохода, необходимо учесть тип крыши и высоту здания:

• возвышение дымоходной трубы должно составлять не менее 1 метра при установке на плоской крыше и не меньше 0,5 метра над неплоской;
• расположение дымохода на крыше необходимо производить на расстоянии 1,5 метра от конька;
• высота идеального дымохода имеет высоту не меньше 5 метров.

Как правильно установить дымоход на газовый котел

Установка дымохода должна быть соответствовать строительным нормам. Иначе возникнут проблемы с эксплуатацией конструкции. Все особенности монтажа учитываются в ряде правил и рекомендаций.

Советы по установке:

1. Максимальных уклон труб – 30 градусов;
2. Для отвода конденсата подразумевают монтаж конденсатосборника на поворотах системы;
3. Заранее следует обдумать разметку капельника и ревизии;
4. В обязательном порядке оборудуются заслонки для стабилизации тяги;
5. На улице требуется обязательно утеплить трубу;
6. При стыковке элементов не должно возникать щелей и зазоров;
7. Стыки потребуется хорошо загерметизировать;
8. Установка трубы должна быть в строго вертикальном положении;
9. Для утепления можно использовать минеральную вату, а поверх нее установить кирпичный слой.

Кроме этого следует особое внимание уделить материалу изготовления дымохода. Лучше всего выбирать огнеупорные элементы. Сама труба должна быть ровной, изгибы и неровности не приветствуются

До начала работы потребуется хорошо осмотреть целостность конструкции. Трубы должны быть гладкими и ровными

Сама труба должна быть ровной, изгибы и неровности не приветствуются. До начала работы потребуется хорошо осмотреть целостность конструкции. Трубы должны быть гладкими и ровными.

К внутреннему устройству трубы должен быть свободный доступ для очистки и ремонтных работ. При отклонении от норм газовая служба может запретить использование котла

Важно правильно и ответственно подойти к процессу монтажа

Чем опасен конденсат для дымохода

Если говорить о приспособлении типа сэндвич, то жидкость, стекающая вниз по стенкам, может нанести существенный вред конструкции.

Само явление в системе отопления грязное и дурно пахнущее, создается оно в так называемой точке росы, затем попадая в стыки соединений деталей, постепенно накапливается там и вызывает ржавчину.

Влага будет контактировать с сажей, смолами, а это приведет к образованию не только неприятных запахов, но и обильному наличию кислот, щелочей, губительно сказывающихся на металле.

Помимо плохого оттока дыма, могут появиться видимые повреждения целостности приспособления из-за коррозии, ведь шероховатые поверхности обязательно впитают воду и задержат ее в структуре.

Не менее часто случаются ситуации, при которых жидкость начинает собираться снаружи, это также опасно, крыша и соединения прослужат намного меньше, чем хозяин мог ожидать.

Обслуживание и чистка

обслуживание и чистка дымоходов газовых котлов

Одно из главных преимуществ газового дымохода – это небольшое количество сажи, которое образуется при работе подобного оборудования. Намного больше появляется при работе котлов на твердом топливе. Однако трубы нуждаются в периодической очистке, чтобы они не загрязнились. На данный момент специалисты рекомендуют пользоваться двумя способами очистки оборудования:

1. Механический метод – очищение труб производится с помощью валиков и щеток. При этом инструменты нужно выбирать тщательно – такая очистка не должна повредить внутренние стенки дымохода. Отличным вариантом станет вакуумный пылесос.
2. Химический способ – на внутренние стенки распыляется специальный состав, который уничтожает скопившуюся сажу.

Зачем нужен дымоход

польза дымохода для газового котла

Угарный газ представляет собой опасное химическое соединение для организма живых существ, которое образуется в процессе горения различных продуктов и веществ. При этом химическое соединение оказывает негативное влияние на внутренние органы в процессе его вдыхания – это может привести к отравлению и интоксикации.

Большинство людей недооценивают опасность этого химического соединения. Страшно то, что само вещество не имеет едкого запаха, поэтому его сложно почувствовать – отравление организма происходит медленно, но в дальнейшем это может привести к неприятным последствиям. Проникновение угарного газа чревато тем, что вместе с гемоглобином вещество образует частицы, преграждающие путь питательных веществ (в частности, кислороду) к клеткам. Чтобы не нанести подобный ущерб здоровью, рекомендуется правильно устанавливать в помещении дымоход и следить за его состоянием (при необходимости проводить периодическую чистку). Данное устройство позволяет перенаправлять из дома углекислый газ, а следовательно, защищает домочадцев от возможных проблем со здоровьем.

Установка коаксиального дымохода

Сборные элементы коаксиальной трубы

У таких систем есть жёсткие ограничения по длине – обычно это одного до четырёх метров, в редких случаях при напольном котле этот размер может быть до шести метров. Если труба более двух метров, то нужна принудительная вентиляция для забора воздуха, чтобы преодолеть сопротивление длины дымохода. Рекомендуется выводить за стену не более 30 см, но при обрезании надо учитывать, что внутренняя труба должна быть на 2-3 см длиннее наружной – это регулирует тягу.

При двухтрубной вертикальной установке длина может в некоторых случаях достигать 30 м, что снижает тягу, поэтому вентилятор нужен обязательно, чтобы закачивать воздух. Но некоторые агрегаты оборудованы вытяжкой и могут самостоятельно закачивать кислород с улицы. Для выброса сгоревших газов принудительная тяга не нужна, так как тёплый дым поднимается вверх произвольно. На фото вверху показаны элементы, из которых состоит коаксиальный дымоход. При покупке можете просто проверить, всё ли вам дали, так как найти запчасти по отдельности проблематично.

Варианты установки трубы дымохода для газового котла

Приставной – труба монтируется через глухую стену наружу, горизонтально к земле. Трубу при этом укрывают, чтобы избежать возможного промерзания в зимнее время.

Внутренний дымоход находится внутри дома и проходит через перекрытия и крышу. В этом варианте конструкцию изолируют специальными пожаробезопасными материалами.

Опытные мастера советуют устанавливать трубы овального (или круглого) сечения, хотя это ограничивает выбор при монтаже.

Это обусловлено тем, что в трубе овального сечения отработанный газ не встречает препятствий, из-за этого происходит неравномерное прогревание отработанного газа, что в свою очередь, создает хорошую тягу. В конструкции с квадратным сечением в углах образуются обратные завихрения, которые мешают тяге.

Монтаж рекомендации и схемы основные этапы монтажа дымохода

Рассмотрим устройство дымохода из труб оцинкованных, как самый популярный тип дымоотвода. Существует два способа его монтажа в загородном доме:

• монтаж внутри дома;
• монтаж снаружи дома.

Общие требования

Некоторые важные моменты при устройстве дымохода для газового котла в загородном доме

Особое внимание уделяется устройству теплоизоляции в местах прохода дымоотвода рядом с горючими элементами конструкций перекрытия и кровли

Проходные патрубки защищаются базальтовой ватой с фольгированной поверхностью. Вата закрепляется мастикой огнестойкой. По периметру укладывается вата минеральная в местах прохода трубы через перекрытия, стены и т.д.

Герметичность стыков можно проверить старым «народным способом» из мыльного раствора. При появлении пузырей, следует срочно выполнить полную герметизацию базальтовой ватой, иначе эксплуатация дымохода может привести к пожару.

Монтаж дымохода внутри дома

Более сложный вариант, выполняется при невозможности устройства дымоотвода снаружи или при монтаже котла в помещении кухни.

Пошаговая инструкция монтажа дымохода внутри помещения:

1. Выполняется разметка и устройство отверстий в перекрытии и кровле дома.
2. Монтируется переходник к патрубку газового котла.
3. Устанавливается тройник с ревизией.
4. Постепенно выполняется монтаж трубопровода с использованием при проходе через перекрытие дома специального патрубка защиты.

До горючих материалов перекрытия и кровли устраивается теплоизоляция из минеральной ваты. Это очень важный пункт при устройстве дымохода, от этого зависит пожарная безопасность здания.

5. Стыки трубы закрепляются к стенам и стропилам хомутами.
6. Монтируется специальный проходник для кровли.
7. Поднимается дымоход на проектную высоту.
8. Устанавливается защитный зонт или дефлектор.

Монтаж дымохода снаружи дома

Этот способ более простой при монтаже и более пожаробезопасный.

Пошаговая инструкция монтажа дымохода снаружи помещения:

• К патрубку газового котла монтируется специальный элемент для прохода через наружную стену дома.
• Выполняется разметка и устройство отверстия в стене под размеры проходника.
• Монтируется труба дымоотвода из помещения дома (котельной).
• Устраивается изоляция этого места, закрывается с обеих сторон стены пластинами (можно сделать самостоятельно, а не приобретать отдельно на рынке).
• Монтируется тройник с заглушкой и ревизией, закрепляется тройник при помощи кронштейна и хомута.
• Выполняется монтаж трубы на требуемую высоту.
• Кронштейнами и хомутами закрепляются все элементы дымохода, для усиления конструкции дополнительно закрепляются все стыки соединительных частей дымоотвода.
• Монтируется защитный от дождя и снега наконечник.
• Вся наружная часть защищается термостойкой краской, которая значительно продлевает срок эксплуатации элементов дымохода.

Установка коаксиального дымоотвода

Такие дымоходы устанавливаются для котлов с закрытой камерой сгорания. Комплектуются такими дымоотводами двухконтурные котлы, их можно устанавливать в многоквартирных домах. Монтаж трубы можно выполнить как горизонтально,  так и вертикально.

Также снабжены ими и котлы напольного типа. Их называют «бездымоходными».

Дымоход разделен на две части. По одной выводятся отработанные газы, а по второй в камеру сгорания поступает свежий воздух. Для таких котлов не требуется монтировать вытяжную трубу.

При установке коаксиального дымохода в стене требуется сохранять уклон в несколько градусов. В таком случае конденсат, который образуется, не будет затекать в котел.

Особенности подключения керамического дымохода

Керамические дымоходы обладают большим сроком службы. Также было сказано выше монтаж таких дымоходов выполняется строго вертикально.

Важным моментом при монтаже керамического дымоотвода является его соединение с металлической трубой газового котла.

Для так называемой стыковки используется специальный переходник. Такой переходник обеспечивает безопасное соединение металла с керамикой. Также для соединения используется одностенная труба. У нее большой коэффициент теплоотдачи. Поэтому горячие газы с камеры сгорания успеют остыть, прежде чем пройдут через переходник. Тем самым дымоотвод не разрушится и прослужит дольше.

Конструкции котлов и вывод дымовой трубы

Конструктивно газовый котёл представляет собой устройство, состоящее из газовой горелки, к которой через форсунки поступает газ, и теплообменника, который нагревается за счёт энергии, получаемой во время сгорания газа. Газовая горелка располагается в топочной камере. Движение тепла происходит при помощи циркулярного насоса.

Помимо этого, современные типы газовых котлов оснащаются различными модулями самодиагностики и автоматики, позволяющими использовать оборудование в автономном режиме

При выборе дымохода обращайте внимание на тип камеры сгорания котла. Именно от её конструкции будет зависеть способ забора воздуха, необходимого для сгорания газа, а вследствие этого и оптимальный тип дымохода. Для разных типов камеры сгорания подходят разные типы дымоходов

Для разных типов камеры сгорания подходят разные типы дымоходов

Камера сгорания у газовых котлов бывает двух типов:

• открытая — обеспечивает естественную тягу. Забор воздуха происходит из помещения, в котором установлено отопительное оборудование. Отвод продуктов горения осуществляется посредством естественной тяги при помощи дымовой трубы с выходом через кровлю;
• закрытая — обеспечивает принудительную тягу. Забор воздуха для горения топлива происходит с улицы. В редких случаях воздух может забираться из специального помещения, оборудованного приточной вентиляцией. Для одновременного отвода топочных газов и забора свежего воздуха используется дымоход коаксиального типа, который выводится наружу через ближайшую несущую стену.

Зная тип топочной камеры, можно без особого труда подобрать или изготовить подходящий по конструкции дымоход. В первом случае, когда котёл оборудован открытой камерой сгорания, используется обычный тонкостенный или утеплённый дымоход.

Для котлов с закрытой камерой сгорания используется коаксиальный дымоход, который представляет собой конструкцию, состоящую из труб разного диаметра. Труба с меньшим сечением закрепляется внутри трубы большего диаметра посредством специальных стоек. По внутреннему каналу происходит отвод углекислого газа и других продуктов горения, а через промежуток между внешней и внутренней трубой свежий воздух поступает в закрытую топочную камеру.

Способы устройства дымовых труб

По способу устройства дымовые трубы подразделяются на:

• внутренние — дымоходы, выполненные из металла, кирпича или керамики. Представляют собой как одностенную, так и утеплённую двухстенную конструкцию. Располагаются вертикально вверх. Возможно присутствие нескольких колен со смещением на 30о;
• наружные — коаксиальные или сэндвич-дымоходы. Располагаются также вертикально вверх, но дымовая труба выводится наружу через несущую стену горизонтально. После вывода трубы устанавливается поворотное колено на 90о и опорные кронштейны, позволяющие провести монтаж в нужном направлении.

Дымоход может выводиться на улицу через стену в непосредственной близости от котла или традиционным способом через крышу

При выборе способа устройства дымохода следует учитывать размеры здания, в котором находится оборудование. Для небольших построек целесообразней использовать внешние дымоходы, так как они позволяют вывести дымовую трубу за пределы помещения.

В остальных случаях следует отталкиваться от личных возможностей. Если позволяет пространство и есть возможность выполнить качественную изоляцию в местах прохода трубы через перекрытия, то внутренний дымоход будет лучшим решением. Особенно если конструкция будет обложена кирпичом или защищена керамическим коробом.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin
