Антенна Харченко для приема DVB-T2
Сегодня существует несколько модифицированных версий антенны для цифрового ТВ, которые представлены приемником круглой, треугольной, «бабочка» и др. форм. Но самой стабильной и качественной остается именно биквадратный (двойной квадрат) вариант, сборка которого и будет рассматриваться.
Расчет
Перед изготовлением требуется рассмотреть исходные характеристики и провести расчет антенны Харченко. Чертежи и ее схема составляются на основе единственной величиной — частотой, на которой идет сигнал. Она измеряется в Герцах (Гц) и обозначается буквой F. Она напрямую влияет на длину электромагнитного излучения (ƛ), которая вычисляется формулой 300/F.
В качестве примера берется частота вещания первого и второго мультиплексов в Москве — 546 и 498 МГц (мегагерц). Следовательно, нужна двухдиапазонная антенна.
Подставляя оба значения в формулу, находится длина волны излучения сигнала:
- ƛ1 = 300/546 = 0.55 м = 550 мм;
- ƛ2 = 300/498 = 0.60 м = 600 мм.
В итоге получается длина волн 5.5 и 6.0 дм, для их приема нужны антенны диапазона ДМВ, которые называются дециметровыми. Теперь легко вычислить ширину волны в поперечнике, которой она проецируется на приемник. Она равна ½ длины и составляет 275 и 300 мм для первого и второго мультиплексов.
Для качественного приема цифрового сигнала размер каждого ребра биквадрата должен в точности соответствовать половине проецируемой ширины волны в поперечнике (или ее полудлины). В качестве материала может служить алюминиевая жила или медная трубка. Идеальным вариантом будет медная проволока 3 — 5 мм. У нее устойчивая геометрия и она хорошо гнется.
Сборка
Приемник изготовляется из двух независимых заготовок. Каждая из них будет представлять форму правильного ромб со сторонами 137.5 и 150 мм. Т.к. у данной фигуры все стороны равны, на разрыве будут короткие стороны. Для упрощения процесса нужно отрезать провод длиной 2х137.5 + 2х150 = 575 мм и от краев отмерить 150 мм, а также поставить отметку посередине. Отмеченные точки — это места изгиба. В итоге должно получиться два одинаковых ромба со смежными укороченными сторонами на разрыве.
На следующем этапе изготовления антенны для цифрового ТВ своими руками нужно соединить обе ромбовидные заготовки в единую конструкцию. Для этого их нужно расположить разрывами друг к другу и сварить симметричные концы. Если нет сварочного аппарата, можно использовать холодную пайку или надежный крепеж. В последнем случае заготовки должны быть соединены токопроводящим элементом!
Важно! У готовой самодельной конструкции должна быть ровная плоскость. Чтобы ее соблюсти рекомендуется перед спайкой или креплением зафиксировать заготовки.
Рефлектор
Приемник готов и осталось выбрать рефлектор. В качестве него может служить любая металлическая пластина или фазированная решетка (например, медный экран).
Его нужно выбирать с соблюдением двух условий:
- расстояние между рефлектором и приемником составляет ƛmax/7;
- площадь активной (токопроводящей) поверхности рефлектора на 20% больше площади биквадрата антенны;
- приемник должен «лежать» внутри плоскости рефлектора.
Сначала нужно вычислить площадь приемника, который включает два «квадрата», следовательно, она составит 2х(150х150) мм = 45 000 мм2. Для удобства подбора рефлектора лучше перевести значение в сантиметры — 45 000/100 = 450 см2. В итоге, площадь рефлектора должна быть более 450х1.2 = 540 см2. В качестве примера им может стать лист 20х27 см.
Важно! Учитывая, что из за «разрывов» фактическая площадь биквадрата меньше расчетной, в качестве исходной берется именно последняя. Во-первых, фактическую поверхность рассчитать невозможно
А во-вторых, такой подход гарантирует, что площадь рефлектора всегда будет >120% площади приемника.
Теперь нужно рассчитать расстояние между рефлектором и приемником — L = ƛmax/7 = 600/7 = 85.714 мм = 8.5714 см. В качестве практического берется округленное значение
Важно, чтобы между результатом и выбранным значением погрешность не превышала толщину проводника. При использовании провода диаметром 3 мм между приемником и рефлектором в данном случае расстояние может составлять 8.3 —8.8 см
К готовой антенне Харченко для цифрового ТВ припаивается один конец кабеля с сопротивлением 50 — 75 Ом, а к другому — штекер. Как подключить кабель к антенне? Это вопрос надежности — лучше к верхнему основанию, а нижнее использовать в качестве крепежа.
Антенна Туркина: простая конструкция дальнего приема для DVB T2 своими руками
Первоначально работа приемника этой электрической схемы была разработана и практически опробована радиолюбителем Туркиным.
Ее описание можно найти в статье журнала Радио №11 за 2000 год.
Затем инженер Поляков посредством компьютерной программы MMANA ее доработал и опубликовал статью в том же Радио. Смотрите выпуск №1 за 2002 г. Схема усовершенствованной конструкции представлена на картинке ниже.
На диэлектрической штанге за счет строго определенных расстояний в пространстве зоны трансляции цифрового ТВ сигнала расположены металлические кольца вибраторов. Их роль:
- D1-D3 — пассивные элементы;
- V1, V2 — активная часть, собранная схемой двойного швейцарского квадрата;
- R — функция экрана от помех.
Все размеры вибраторов и расстояния между ними привязаны к длине принимаемой волны. Можете их считать по показанным на картинке формулам.
Однако предлагаю более легкий способ: онлайн калькулятор расчета антенны Туркина. Вводите в него свое значение частоты канала, выраженное в мегагерцах, и сразу получайте все размеры в миллиметрах.
Частота канала, МГц: Расчитать
Для частоты 626 МГц я получил такие величины.
По ним и собрана моя антенна Туркина.
Ее сборку начинал с подготовки основания для вибраторов. Взял обычную сосновую рейку, провел на ней линию расположения колец, разметил все основания для центров отверстий.
Высверлил их тонким сверлом ручной дрели, чтобы выдержать достаточную точность расстояний.
Для каждого кольца вибратора откусил необходимую длину проволоки из меди сечением 2,5 квадратных миллиметра.
Согнул их кольцами и залудил концы для обеспечения надежной пайки.
Вставил кольца в отверстия. Спаял заранее залуженные концы, собрал схему крепления вибраторов.
Они, при виде сзади, сразу образовали концентрические окружности с четко выраженной осью, которую необходимо направлять на передатчик.
Мне осталось к активным выводам швейцарского двойного квадрата припаять антенный коаксиальный кабель.
Обращаю внимание на способ монтажа фидера. Выводы колец, образующих швейцарский двойной квадрат, подключаются встречно по диагонали, а не параллельно.. Смотрите на схему расположения вибраторов на первой картинке, где изображена антенна Туркина-Полякова
Между оголенными соединительными проводами должен быть создан воздушный зазор в несколько миллиметров. Он исключит закоротку потенциалов выходного напряжения
Смотрите на схему расположения вибраторов на первой картинке, где изображена антенна Туркина-Полякова. Между оголенными соединительными проводами должен быть создан воздушный зазор в несколько миллиметров. Он исключит закоротку потенциалов выходного напряжения.
На место подключения кабеля я надел ферритовое кольцо для согласования волновых сопротивлений кабеля и антенны.
Его магнитная проницаемость должна укладываться в пределы 400-600. Я свое не проверял. Оно просто подошло.
Антенна сразу заработала прямо из комнаты. Правда, расстояние до передатчика на даче всего 40 километров. На большем удалении не проверял.
Для горизонтальной поляризации сигнала антенна Туркина разворачивается от указанного на фото положения на 90 градусов. Тогда ее кабель сразу отвесно свешивается вниз от центра кругов, а не сбоку.
Вот такие 4 схемы антенны для цифрового телевидения своими руками можно собрать без излишних затрат материальных средств и времени. Видите сами, что их конструкции довольно просты.
Все четыре протестированные схемы у меня заработали сразу без подключения каких-либо усилителей.
Я считаю, что для жителей сельской местности, проживающих в зоне уверенного приема цифровых сигналов, лучше всего подходит антенна Харченко.
При плотной застройке жилых зданий в городе рекомендую проверить рамочную антенну из кабеля или провода. Она хорошо борется с помехами, которыми насыщен эфир от бытового оборудования.
Тех, кому потребуется ловить сигнал, ослабленный дальним расстоянием, лучше всего сразу собирать антенну Туркина-Полякова. Ее технические характеристики практически ничем не уступают ни волновому каналу, ни логопериодическим изделиям.
Как видите, в статье я постарался обойтись без технических терминов. Коэффициенты усиления и стоячей волны, диаграмму направленности и другие характеристики не приводил. Эти параметры можно обсудить в разделе комментариев.
Есть вопросы? Задавайте, обсудим, выберем наиболее доступный и приемлемый результат для вашего случая.
Особенности конструкции антенны
Дециметровый вариант
Особенностью конструкции антенны Харченко является фиксированное соотношение между периметром каждого из ее двух квадратов и длиной принимаемых волн (они должны быть равны)
Для получения нужной напряженности наведенного поля также важно правильно подобрать диаметр провода рамки
Поскольку эфирное вещание ранее было ориентировано на метровый диапазон, для приема такого сигнала потребовался бы провод диаметром порядка 12 см. В этом случае зигзагообразная антенна получалась слишком громоздкой и неудобной в эксплуатации, а ее размеры не позволяли бы пользоваться ей в домашних условиях.

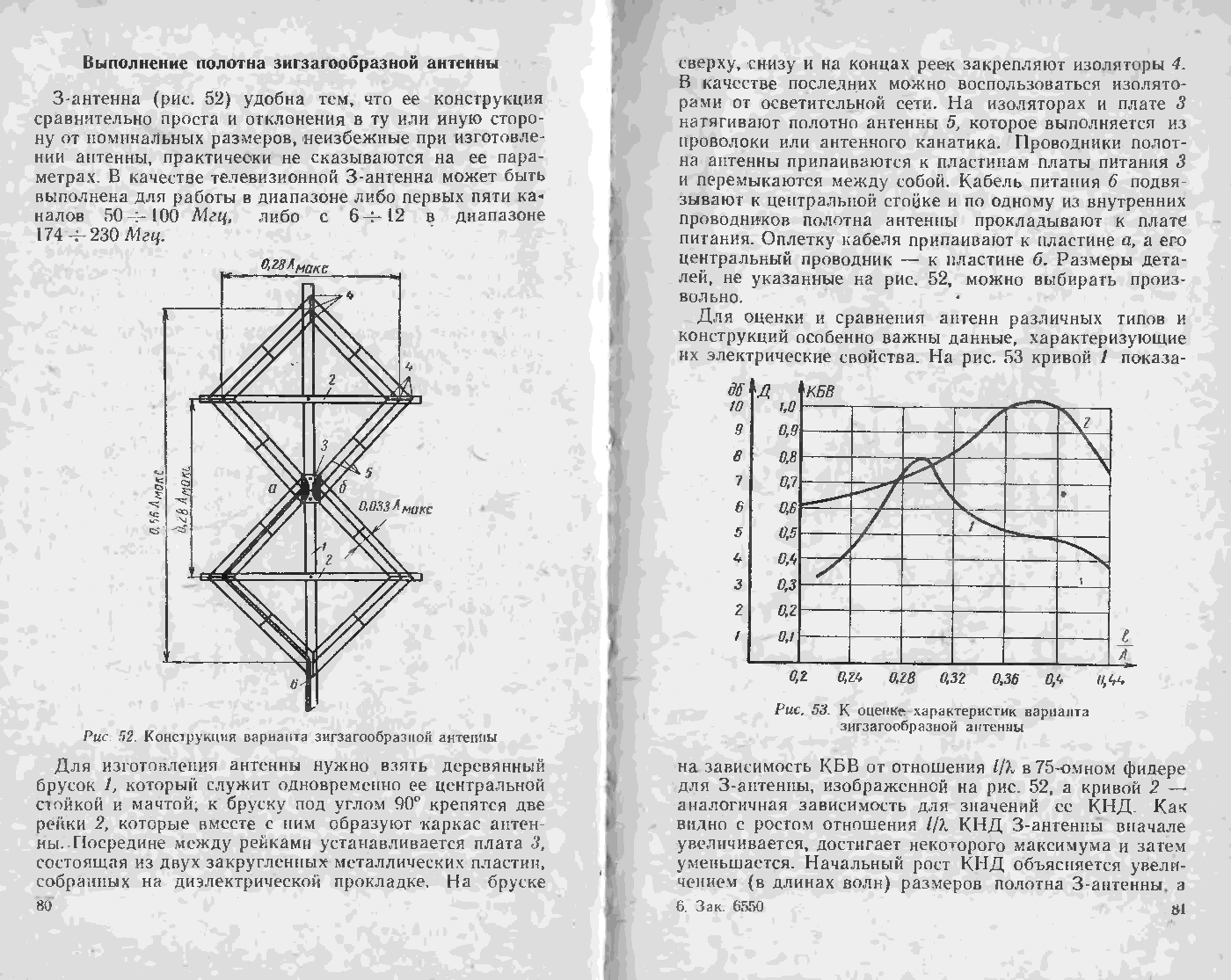

Второе свое рождение зигзагообразные антенны Харченко пережили в момент появления эфирного вещания в дециметровых диапазонах.

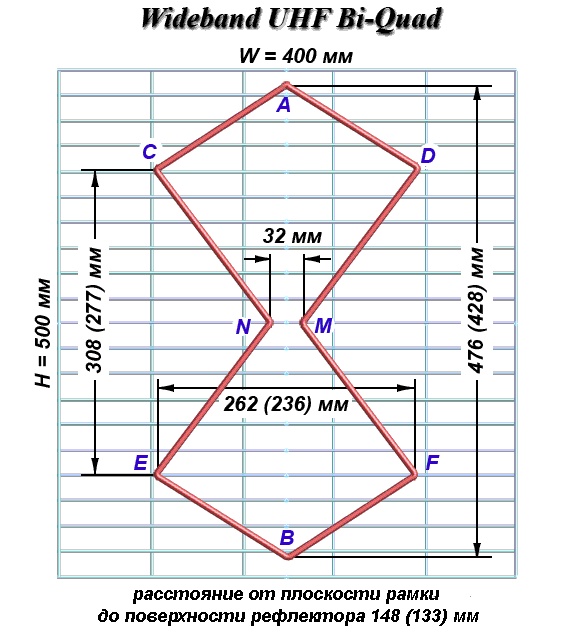

Дополнительная информация. Рассчитанная на приём ДМВ сигнала зигзагообразная антенна должна иметь фиксированные размеры, которые будут рассмотрены в следующих разделах.
Волновое сопротивление, на которое рассчитываются такие самодельные конструкции, составляет обычно порядка 50 Ом. Этот показатель, тем не менее, хорошо согласуется с типовой коаксиальной линией с соответствующим параметром, равным 50-ти (75-ти) Омам. Для расширения полосы пропускания телевизионного сигнала такая антенна изготавливалась не из простой проволоки, а из плоской медной или алюминиевой шины, отдельные части которой соединялись в биквадрат посредством заранее отобранных алюминиевых заклепок (фото ниже).
В местах сочленения полос из меди антенна диапазона ДМВ дополнительно пропаивалась; при этом за ее длину принималось расстояние между заклепками. В тех случаях, когда с целью уверенного приема приходилось пользоваться стандартным антенным усилителем, разработчики обходились без второго квадрата (для уверенного приема достаточно было и одного).
Исполнение в стандарте DVB-T2
Цифровое вещание, обозначаемое стандартом «dvb t2», ведется, как известно, на частотах дециметрового диапазона, соответствующих ТВ каналам с 21 по 69-ый, с использованием формата «мультиплекс». Во многих городах России местные телевизионные станции постепенно переходят на формат вещания тв dvb, что вызывает определенный интерес к обеспечению его уверенного приема.
В связи с этим пользователь обязан знать, что самодельная конструкция для т2 должна иметь те же размеры, что и классическая антенна для дециметрового цифрового вещания.
Важно! Современные телевизионные приемники, в комплект которых входит антенна для цифрового сигнала, при близком расположении передающей станции могут ослаблять его. В особых ситуациях, когда передатчик для т2 диапазона находится совсем близко, при использовании старой рамочной конструкции придется либо полностью снять второй квадрат (или экран), либо выбрать менее чувствительный усилитель. В особых ситуациях, когда передатчик для т2 диапазона находится совсем близко, при использовании старой рамочной конструкции придется либо полностью снять второй квадрат (или экран), либо выбрать менее чувствительный усилитель
В особых ситуациях, когда передатчик для т2 диапазона находится совсем близко, при использовании старой рамочной конструкции придется либо полностью снять второй квадрат (или экран), либо выбрать менее чувствительный усилитель.
В качестве вариантов изготовления дцв конструкции можно выбрать следующие решения:
- Сделать совершенно новое приемное устройство для t2 своими руками;
- Попробовать соорудить комбинированную антенну, содержащую элемент в виде окружности из проволоки длиной 55,5 см (смотрите фото ниже);
- С ее помощью можно будет принимать все известные форматы (включая 3g мобильной связи).
Второй из этих способов изготовления антенны для цифровой связи подробно рассмотрен в следующем источнике https://elquanta.ru/antenna/kharchenko.html.
В том случае, когда нужно изготовить конструкцию для приема сигналов Интернета, включая каналы Bluetooth, WiFi (3g, 4g) или мобильной связи, работающие на сверхкоротких волнах, габариты такой антенны будут совсем миниатюрными.
Размеры антенны для 3g из-за высокой частоты будут ограничены длиной в 10 сантиметров, а все возможные разновидности самодельного изделия можно будет собирать, используя один и тот же чертеж.
Существенные различия, касающиеся всевозможных вариантов исполнения миниатюрной антенны (для Bluetooth или для сотового телефона), проявятся только в размерах самой приемной конструкции.
Порядок расчета в этом случае задается методикой использования конкретного сетевого ресурса (эти методики широко представлены в сети как для т2, так и для других форматов тв сигнала).
Читать также: Редукторы типы назначение устройство передаточное число
Сборка
Изготовление антенны Харченко для цифрового телевещания предполагает следующие поэтапные действия:
Определяется поляризация и частота волны. Конструкция должна быть линейной.
Для изготовления биквадратной антенны-приёмника в качестве материала используется медь. Все элементы располагаются на углах, одним из них они должны соприкасаться. Для горизонтальной поляризации конструкция должна быть расположена вертикально. При вертикальной поляризации устройство укладывается на бок.
Медный провод отмеряется необходимой длины (+1 см). Подойдёт медная или алюминиевая трубка (диаметр 12 мм). Очищается изоляция с медной жилы. Выравнивается молотком на твёрдой поверхности. Отмеряется середина и загибается на 90 градусов. Если есть тиски, то проволока зажимается и выравнивается в них. Изгибы делаются по рассчитанным размерам.
На одном конце отрезается маленький фрагмент под углом 45 градусов для образования заострённого наконечника. Загибается второй конец, такая же процедура проделывается на нём. Оба квадрата можно при этом немного отогнуть. На центральных внутренних изгибах при помощи надфиля протачиваются маленькие пропилы. Тогда можно будет стянуть эти два свободных конца и закрепить их тонкой проволокой из меди.
Потребуется паяльник, а также жидкая канифоль или флюс для залуживания серединных изгибов. Это проделывается с каждой стороны медного провода.
Выполняется зачистка коаксиального кабеля на 4-5 см. Оплётку или внешний проводник скручивают в один провод и обматывают вокруг одного из изгибов. Припаивают его к медному проводу. Зачищается изоляция внутреннего проводника и аналогично обматывается вокруг следующего изгиба
Припайка должна выполняться осторожно, поддерживая изоляцию плоскогубцами, потому что от нагрева она может съехать в сторону. Вначале нагревается рамка в месте запайки, а потом только проводник.
Проводка кабеля фиксируется при помощи нейлоновой стяжки, обезжиривается растворителем
Участки запайки изолируются горячим клеем с помощью пистолета. Для исправления дефектов клеевого образования можно использовать фен.
Визуально внутренние центральные углы конструкции, напоминающей восьмёрку, должны находиться поблизости друг от друга (10-12 мм), но не соприкасаться. При ошибке во время выгибания контура даже на 1 мм может произойти искажение картинки.
Кабель подводят к точкам сближения с двух сторон. Одно направление диаграммы должно быть заблокировано, для этого устанавливается медный отражающий экран. Он насаживается на оплётку кабеля.
Для изготовления рефлектора раньше использовали текстолитовые платы, покрываемые медью. Сейчас для этого используют металлические пластины. Также рефлектор можно изготовить из решётки для гриля. Можно использовать теплообменник от холодильника или решётку-сушилку для посуды. Главное, чтобы конструкция не ржавела под открытым небом. Рефлектор должен быть больше габаритами, чем рамка вибратора.
Рамка располагается посередине рефлектора. Для её крепления можно воспользоваться двумя металлическими пластинами.
Сигнал на высокой частоте распространяется по поверхности проводника, поэтому антенну лучше покрыть краской. Места запайки заливаются с помощью термоклея или герметика.
Приёмник должен находиться от рефлектора на расстоянии, рассчитанном по формуле: длина волны/7. Антенна размещается в направлении ретранслятора.
Как произвести правильные расчеты и изготовить антенну Харченко, показано в этом видео:
Связь и антенны Харченко
Позже станет очевидным: устройство оригинальной антенны Харченко, мягко говоря, отличается от обозреваемого сегодня в сети. Не то чтобы любили, как говаривал Маяковский, копаться в доисторическом г…., но основы теории необходимо изучить, дабы избежать ошибок, знать особенности работы конструкции. Собираемся рассказать, как самостоятельно сделать антенну Харченко. Автор монографии избегает дачи указаний по выбору толщины проводов, говорит: снижение диаметра негативно влияет на диапазон. Самодельная антенна Харченко способна покрыть цифровое телевидение спектра 470 – 900 МГц. Характеристики устройства восхитительные, согласование не отличается великой сложностью. Расскажем, как сделать антенну Харченко, избегая углубляться в теорию. Рудокопам рекомендуем поштудировать оригинальное тематическое издание автора.

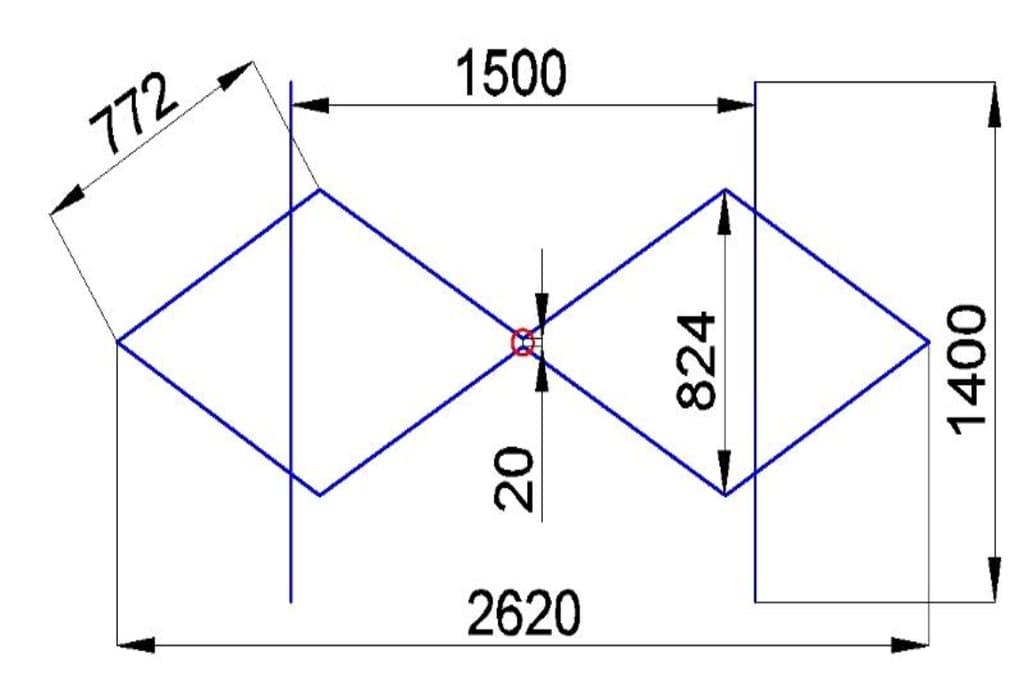

Длина провода биквадрата частоты 14 МГц составляет примерно 21 метр. Столько кабеля-полевки понадобится, чтобы сделать нехитрое приспособление. Запитывается устройство телевизионным коаксиальным проводом (волновым сопротивлением 75 Ом). Очевидцы уверены: настройка антенне Харченко не требуется. Последнее склонны авторы считать небольшим (гигантского размера) преувеличением. Вдумайтесь! Можете бороздить природный ландшафт, устлав спину двумя мотками провода:
- моток полевки;
- моток коаксиального телевизионного кабеля.
Потом разверните антенну, дальность действия которой просто восхитительна. Поляризация зависит от того, каким боком повернуть восьмерку. Расположим нехотя, как пишется значок циферки в учебниках арифметики – станем принимать телевидение, завалим набок, образуя бесконечность – ловиться начнет радиовещание. Поскольку полевка хорошо гнется, разгибается обратно: не нравится один канал, можем быстро сориентировать антенну на другой. Проблема опостылевшая: лишний провод, который излишен полезным нуждам, придется либо обрезать, либо смотать бухтой, разместить так, чтобы не создавалось помех приему. А сие не такая тривиальная задача, как кажется первому встречному:
- положишь горизонтально – станет ловить телевидение;
- протянешь до земли – станет принимать вертикальную поляризацию промежуточный провод;
- повесишь на сук – ловиться будет вертикальная поляризация.
Каким боком ни поверни лишний кабель, как ни уложи, гарантирована помеха. Проверьте азимуты, постарайтесь найти, угол прихода вещания. Если направление единственное, обматываем проводом длинную палку, размещаем перпендикулярно линии взгляда на станцию, минимизируя до нуля паразитный эффект.
Простыми словами о конструкции антенны для 3G модема
Конкретные размеры вибратора и рефлектора в справочниках принято показывать такой картинкой.
Активный вибратор
Можно вырезать из полосок жести и спаивать, использовать фольгированный стеклотекстолит. Я сгибал из проволоки.
Вибратор изготавливают сдвоенными квадратами, за счет чего еще называют биквадратом. Он принимает электромагнитную волну от передатчика: индуцирует на себя напряженность ее поля и за счет приложенной разности потенциалов через коаксиальный кабель создает ток на входе в 3G модем.
Чем больше длина антенного кабеля, тем выше его сопротивление и потери напряжения, а следовательно — хуже прием сигнала. По этой причине я не рекомендую:
· злоупотреблять длиной кабеля;
· сращивать его различными переходниками, включая заводские.
Все эти эксперименты могут ослабить прием вплоть до критической величины, но, понимаю: в отдельных случаях без них не обойтись.
Рабочая частота диапазона 3G составляет 2000-2100 МГц, а 4G — 2500-2600. То есть чуть больше, а длина полуволны получается чуть меньше. Не сложно пересчитать по формулам, но смысла большого нет.
Антенна Харченко относится к широкодиапазонным. Она принимает все сигналы, начиная от того на который рассчитана и с любой меньшей длиной полуволны. Изготовленная по технологии 3G модель нормально принимает сигналы частоты 4G.
На основные габариты влияет волновое сопротивление кабеля. Размеры показывает таблица.
Рефлектор
Его принято делать сеткой, полосками проволоки или сплошным экраном. Основная задача элементарно проста: не пропускать на вибратор отраженные электромагнитные волны и высокочастотные помехи. За счет этого он повышает качество принимаемого сигнала.

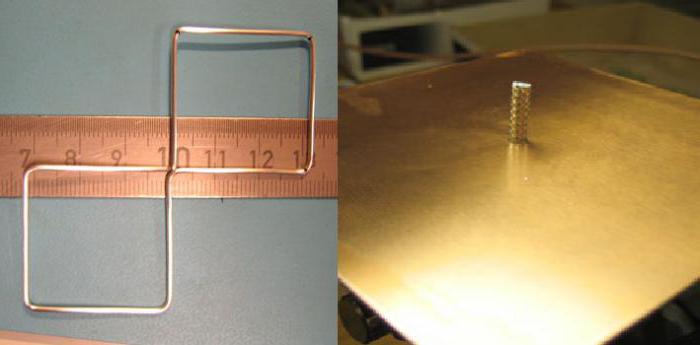

Считаю, что CD диск довольно хорошо вписывается в конструкцию антенны Харченко для 3G модема при ее изготовлении своими руками.
Уяснение принципов построения антенны — второй шаг ее успешного монтажа
Особенности и устройство антенны Харченко
Идея самостоятельного изготовления прибора основана на разработке инженера Харченко. Антенна действовала в дециметровом диапазоне (ДЦВ), популярном в конце прошлого века. Это аналог апертурной антенны, основанной на зигзагообразном облучателе. Аккумуляция сигнала происходит с помощью плоского рефлектора (сплошного или решётчатого экрана – рамки из токопроводящего материала), превосходящего по размеру вибратор не менее чем на 20%.
Для самостоятельного изготовления потребуется учёт геометрических характеристик и подбор конкретного материала.
Телесигнал передаётся при помощи волн с горизонтальной поляризацией. Упрощённый вариант антенны представлен в виде двух горизонтальных петлевых вибраторов с параллельным соединением их между собой, но разъединённых в месте, где подключается фидер (кабель). Габариты были указаны в статье Харченко «Антенна диапазона ДЦВ», а расчёт антенны производится по предложенным автором формулам.
Как сделать рефлектор
Рефлектор – это металлическая поверхность, которая нужна для отражения сигнала. Если его не изготовить, то сигнал будет проходить мимо антенны и поглощаться стеной. Рефлектор же будет отражать радиосигнал обратно на проводник антенны. Это позволяет усилить сигнал.
Делается только из токопроводящего материала. В качестве материала можно взять:
- лист цельного металла;
- стеклотекстолит, который используется для изготовления печатных плат (покрыт слоем медной фольги);
- металлическая решетка наподобие клетки для попугаев или грызунов;
- можно соорудить самостоятельно из доски, наклеив на одну сторону обычную фольгу.
Интересным решением выступает вырезанный кусок из корпуса системного блока компьютера.
Фиксировать «восьмерку» на рефлектор нужно через изоляционный материал. Замыкание не допускается. Можно крепить через кусок ПВХ-трубы, оболочку маркера или другой не проводящий электричество материал.
Расстояние от рефлектора до ромба Харченко должно быть меньше в 7 раз, чем длина стороны. Если взять приведенный ранее расчет, то расстояние будет 15/7=2,1 см.
Как сделать антенну Харченко для цифрового телевидения?
Изготовление не вызовет затруднений, поскольку для создания самодельной конструкции потребуется лишь проволока и паяльник. Но сказанное не означает, что самостоятельная пайка антенны не требует внимания. Перед подготовкой усилителя к работе придётся провести точные расчеты параметров, основанные на длине волн в той местности, где проживает телезритель. Также в отдельных случаях понадобится рефлектор, усиливающий сигнал. Теоретически, зрители способны обойтись без подобных дополнений, но для обеспечения бесперебойного стабильного приёма рекомендуется побеспокоиться о его создании.
Необходимые материалы и инструменты
Для создания биквадратной антенны понадобится:
- медная проволока 12 мм в диаметре (допускается использование проволоки из других металлов);
- паяльник (пайка, канифоль);
- антенный кабель, RF-штекер;
- линейка или рулетка.
В отдельных ситуациях используется:
- тонкая проволока;
- фломастер, бумага (для чертежа);
- калькулятор для проведения расчётов;
- изолента, клей;
- основа, к которой будет крепиться конструкция;
- наждачная бумага для зачистки мест пайки.
Использование иных инструментов зависит от желаний мастера, решившего сделать самодельную телеантенну.
Чертежи и схемы

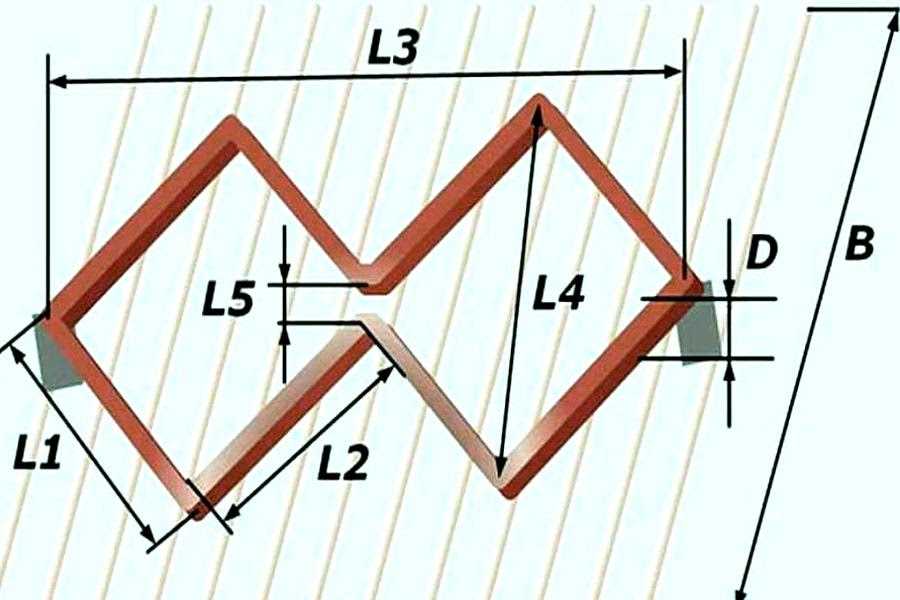

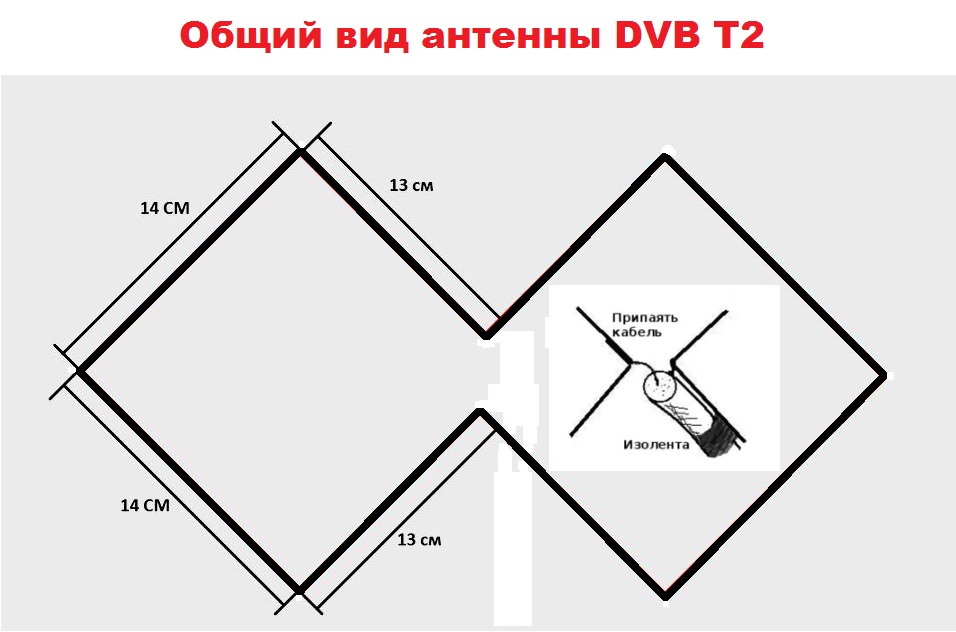

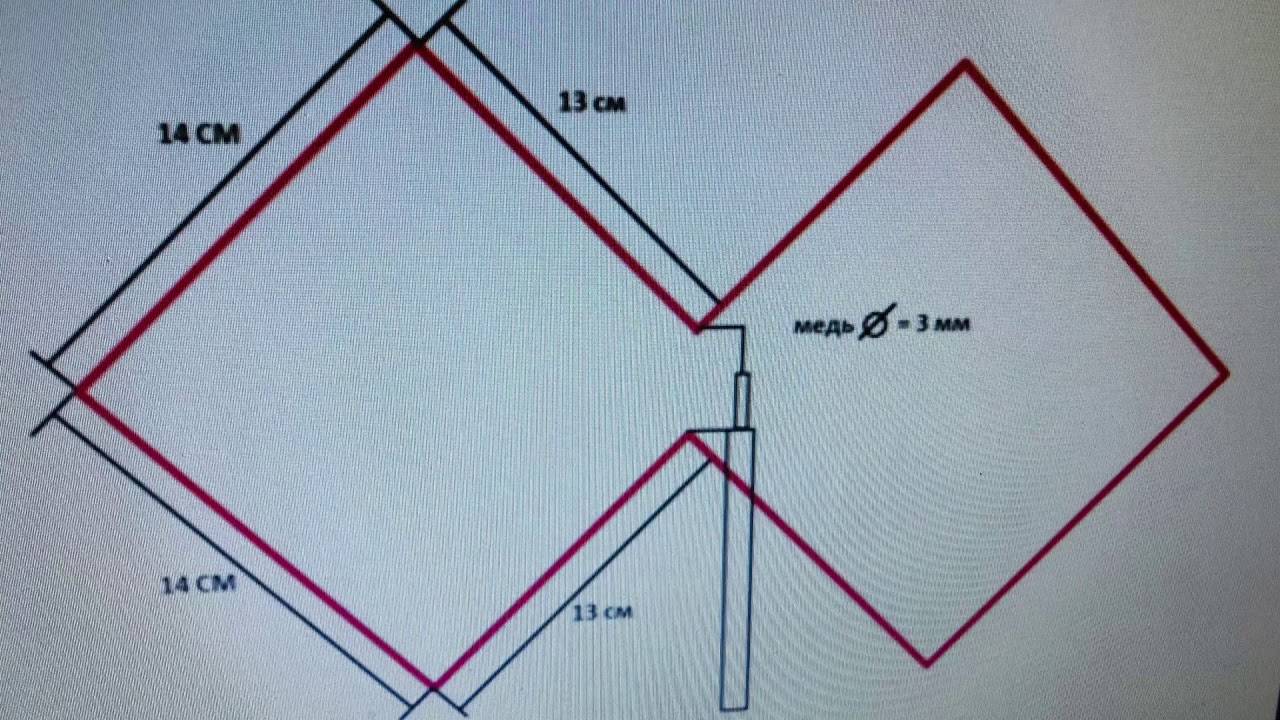

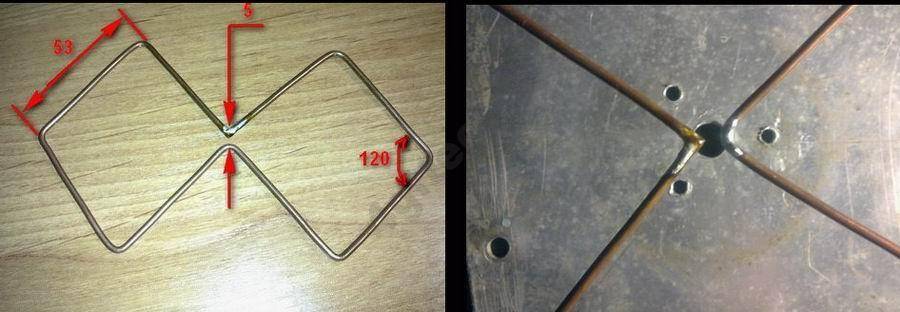

Чертёж готовой конструкции простой, поскольку состоит из двух ромбов, к которым крепится антенный кабель. Крепление находится на месте стыков ромбов на противоположных сторонах проволоки, поэтому путаницы не возникнет. Но желающим избежать ошибок мастерам стоит воспользоваться заранее припасённой бумагой: предварительно нарисовать схему. В результате останется согнуть проволоку в соответствии с чертежом, закрепив концы пайкой. Уверенные в собственных умениях личности могут обойтись без подготовительных процедур.
Ручной расчёт
Расчёт антенны Харченко для цифрового ТВ производится по формуле λ=c/F, где:
- λ – длина волны (периметр ромба);
- c – скорость света, равняющаяся 3×108 метров;
- F – частота.
Важно подчеркнуть, что правильные частоты зависят от региона, поэтому их требуется уточнять на месте. Если у Вас остались вопросы или есть жалобы – сообщите нам
Если у Вас остались вопросы или есть жалобы – сообщите нам
Если у Вас остались вопросы или есть жалобы – сообщите нам
Вычислив периметр квадрата, остаётся узнать длину сторон и проволоки. Выяснить количество проволоки несложно, поскольку требуется создать 2 ромба. То есть, достаточно умножить полученный ранее результат на 2 (разрешается добавить пару сантиметров для запаса). Для вычисления размера сторон квадрата придётся поделить периметр на 4.
Калькулятор антенны Харченко
Сомневающимся в сделанных расчётах людям следует воспользоваться онлайн-калькулятором. Его использование потребует внесения базовых параметров приёма сигнала, после их указания вычисления произойдут автоматически. Нарисовать на основе полученных цифр точную схему несложно, достаточно немного терпения и аккуратности.
Сборка
Подготовив схему, следует переходить к сборке. Чтобы изготовить антенну Харченко для цифрового ТВ своими руками в домашних условиях, придётся:
- согнуть проволоку в соответствии с проведёнными ранее расчётами (по чертежу);
- спаять оказавшиеся рядом свободные концы (для удобства разрешается обмотать их тонкой проволокой);
- припаять к антенне на месте ромбов кабель;
- жила припаивается к середине проволоки, оплётка к спаянным ранее концам;
- прикрепить к противоположному концу кабеля RF-штекер.
Для надёжности рекомендуется закрепить конструкцию клеем или изолентой, чтобы не допустить распадения телеантенны на части.
Изготовление рефлектора
В случае сложностей с трансляциями телезрителям понадобится дополнительной оборудование – рефлектор. Он представляет собой металлический лист или решётку, распложенную позади антенны. При его изготовлении требуется соблюдать 2 условия:
- расстояние между усилителем и телеантенной равняется 1/7 длины волны;
- площадь решётки превышает размер антенны на 20%.
Строгих требований к металлу, из которого состоит усилитель, не предусмотрено, поэтому подойдёт любой оказавшийся под рукой металлический лист или решётка.
Подключение и настройка
Для подключения ТВ достаточно вставить штекер в антенный разъём ресивера (телевизионной приставки) и найти в комнате место с наиболее стабильными уверенным приёмом. Дополнительно понадобится выбрать угол наклона антенны, поэтому следует подготовиться к тому, что процесс поиска сигнала отнимет время. Во время настройки нужно ориентироваться на индикаторы на телевизоре. Они помогут определить, насколько повысилось или понизилось качество приёма.
Советы и техника безопасности
Новички, возможно, столкнутся с трудностями при паянии, но помните, что мастерство приходит со временем
Выполнять все работы с разогретым паяльником нужно не спеша, соблюдая меры предосторожности и все необходимые этапы, чтобы не обжечься и произвести прочное соединение. Перед использованием электроприбора обязательно нужно проводить проверку на целостность корпуса, кабеля и вилки
Защитите рабочее пространство стола от возможных повреждений расплавленным припоем или каплями горячего флюса, накрыв его деревянным щитом или специальным огнеупорным материалом. Не оставляйте нагретый паяльник без присмотра даже после его отключения. Разогретый прибор может привести к возгоранию поверхностей и предметов из легковоспламеняющихся материалов. Тем, кто держит паяльник в руках впервые, рекомендуется выполнить несколько соединений на остатках материала или кусках похожей проволоки, чтобы набить руку.
