Люстра Чижевского Своими Руками Схема и Описание
Большинство из нас уделяет много внимания тому, что мы едим и пьем, какой ведем образ жизни, и в то же время совершенно ничтожный интерес проявляем к тому, чем мы дышим.
«Построив себе жилище, — говорил профессор А. Л. Чижевский, — человек лишил себя нормального ионизированного воздуха, он извратил естественную для него среду и вступил в конфликт с природой своего организма» .

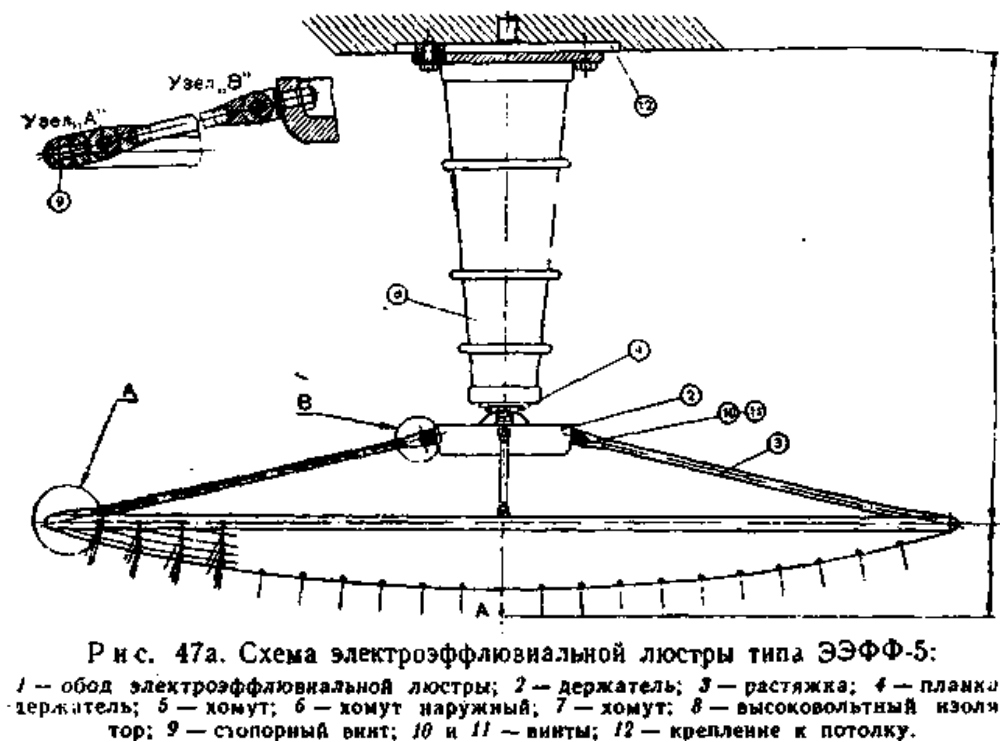

От конструкции «люстры» во многом зависит эффективность работы аэроионизатора
Поэтому и к изготовлению ее следует отнестись с особым вниманием
К ободу «люстры» через 120° прикреплены три медных провода диаметром 0,8. 1 мм, которые спаяны вместе над центром обода. К этой точке подводится высокое напряжение. За эту же точку «люстра» крепится с помощью рыболовной лески диаметром 0,5. 0,8 мм к потолку или кронштейну на расстоянии не менее 150 мм.
Преобразователь напряжения необходим для получения высокого напряжения отрицательной полярности, питающего «люстру». Абсолютная величина напряжения должна быть не менее 25 кВ. Только при таком напряжении обеспечивается достаточная «живучесть» аэроионов, обеспечивающая им проникновение в легкие человека.

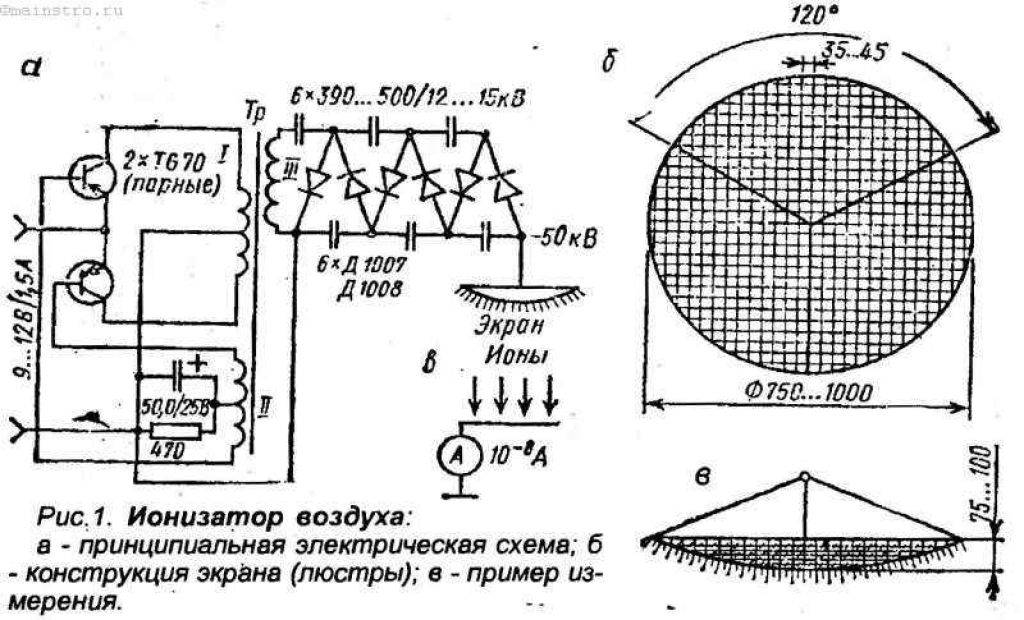

Схема простейшего преобразователя напряжения, прошедшего буквально двадцатилетнюю проверку на повторяемость , приведена на рис. 2,а. Особенностью его является непосредственное питание от сети.
Импульсы высокого напряжения (они двусторонние, поскольку при разрядке конденсатора в цепи первичной обмотки возникают затухающие колебания) выпрямляются выпрямителем, собранным по схеме умножения напряжения на диодах VD3-VD6. Постоянное напряжение с выхода выпрямителя поступает (через ограничительный резистор R3) на электроэффлювиальную «люстру».
Монтировать детали аэроионизатора следует в корпусе соответствующих габаритов так, чтобы между выводами высоковольтных диодов и конденсаторов было достаточное расстояние (рис. 3). Еще лучше после монтажа покрыть эти выводы расплавленным парафином — тогда удастся избежать появления коронного разряда и запаха озона.
Аэроионизатор не нуждается в налаживании и начинает работать сразу после включения в сеть. Изменять постоянное напряжение на выходе аэроионизатора можно подбором резистора R1 или
конденсатора С1. Для некоторых экземпляров тринисторов иногда нужно подобрать резистор R2 по моменту открывания тринистора при минимальном сетевом напряжении.

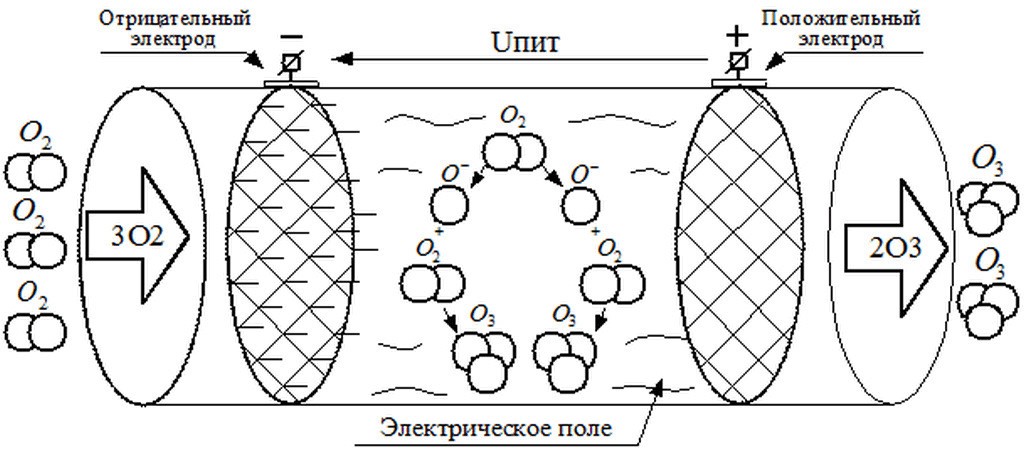

При работе аэроионизатора не должно быть никаких запахов. Это особо оговаривал профессор А. Л. Чижевский. Запахи — признак вредных газов (озона или окислов азота), которые не должны образовываться у нормально работающей (правильно сконструированной) «люстры». При их появлении еще раз нужно осмотреть монтаж конструкции и подключение преобразователя к «люстре».
О сеансах аэроионизации. При сеансе следует находиться не ближе 1 . 1,5 м от «люстры». Достаточная продолжительность ежедневного сеанса в обычном помещении 30. 50 мин. Особенно благотворное влияние оказывают сеансы перед сном.
Мнение эксперта It-Technology, Cпециалист по электроэнергетике и электронике Задавайте вопросы “Специалисту по модернизации систем энергогенерации”
Люстра Чижевского – польза и вред ионизации, как сделать прибор своими руками Люстра Чижевского, польза и вред которой до сих пор вызывают споры ученых, представляет собой комнатный прибор настольного или подвесного типа. Спрашивайте, я на связи!
Из керамзита и ведра
Для разработки данного устройства нам понадобится керамзит. Этот материал способен хорошо поглощать влагу и, соответственно, выделять ее.
Вот перечень предметов, которые нам понадобятся:
- 4 корзины для мусора: 2 небольшие по размеру и 2 побольше;
- ведро объемом 10-12 л;
- помпа аквариумная;
- кулер для компьютера;
- строительный фен с высокой температурой нагревания;
- стяжки из пластика.
Инструкция по созданию увлажнителя выглядит так:
- Присоединяем две средние по размеру мусорные корзины друг к другу по краям ободков. Сделать это можно, используя бытовой фен или обычные пластиковые стяжки. Так образуется корпус будущего увлажнителя.
- Точно так же соединяем корзины большего размера, заранее поместив внутрь корпус, сложенный из корзин поменьше. Получается двухслойная конструкция, по принципу работы напоминающая термос или нагреватель.
- Срезаем дно корзины, которая находится сверху. В некоторых случаях достаточно просто проделать отверстие, достаточное по размеру, чтобы засыпать внутрь керамзит. Учитывайте, что керамзит должен быть настолько крупным, чтобы он не смог просочиться сквозь отверстия мусорных корзин.
- Аквариумную помпу помещаем на дно предварительно заготовленного ведра. Трубки от помпы направляем к самой верхней части самодельного корпуса из сетчатых корзин. В качестве «крышки» конструкции устанавливаем пластиковое кольцо с отверстиями. Отсюда влага будет поступать вниз, проходя через керамзит в ведро.
- Наконец, на вершину этого сложного агрегата осталось установить компьютерный кулер. Его задача – направлять воздух в сетки керамзита, пропитанные влагой.
- Заключительный этап также связан с работой кулера: он будет нагнетать насыщенный влагой воздух сквозь отверстия мусорных корзин.
Советуем перед началом работы выбрать качественный керамзит, ведь именно от него зависит функционирование прибора.
Люстра Чижевского
Знаменитая люстра Чижевского – это тоже ионизатор, только в виде люстры, и ее также можно изготовить самостоятельно.
Для этого на алюминиевый обруч крепятся медные провода диаметром до 1 мм, их расположение – перпендикулярно друг другу. Сетка, которая при этом получилась, должна опускаться вниз на 6-9 см. На точке пересечения проводов необходимо припаять иголки из металла размером приблизительно в 4 см. Предпочтительно, чтобы эти иголки были очень острыми, от этого зависит эффект работы люстры. На равном расстоянии к обручу прикрепляют три провода из меди, их следует спаять над обручем вместе, а потом присоединить генератор высокого напряжения. Для правильной работы люстры напряжение должно быть от 25 кВ.
Необходимое сопротивление можно собрать из трех резисторов, которые соединяются параллельно. Их мощность должна быть приблизительно 2 Вт, а сопротивление – около 3 кОм.
Монтаж деталей ионизатора должен производиться в корпусе соответствующих для этого размеров, этот размер обеспечит необходимое расстояние между выводами конденсаторов и высоковольтных диодов. После монтажа рекомендуется покрыть выводы парафином. Если люстра изготовлена правильно, она начинает исправно функционировать сразу.
https://youtube.com/watch?v=t5QPro31WPs
При этом напряжение на выходе можно изменить через подбор сопротивления или емкости. Еще одним достоверным способом, подтверждающим эффективность работы люстры Чижевского, можно считать поднесение небольшого кусочка ваты. На расстоянии в 0,5 см его непременно должно притянуть к устройству.
Из всего вышеизложенного можно сделать вывод, что изготовление ионизатора воздуха – не такая уж сложная задача, и ее вполне можно осуществить своими собственными руками.
Что потребуется для сборки?
Перечень необходимых изделий и материалов будет зависеть от вида самодельного ионизатора. Начнем с самой простой конструкции. Для изготовления такого прибора нам понадобится:
- пара пластмассовых коробочек из двух половинок, которые находятся внутри каждого «Киндер-Сюрприза»;
- пара проводов диаметром 0,5 мм;
- разборная штепсельная вилка;
- изолента;
- ножницы;
- игла.
Попробовав свои силы в изготовлении элементарного ионизатора, можно будет перейти к более сложной версии, предназначенной для применения в автомобиле. Для создания такого прибора понадобятся следующие компоненты:
- трансформатор;
- генератор преобразователя.
Тип генератора значения не имеет, вполне подойдет даже одноконтактный.
Если среди старого хлама в гараже или в кладовке у вас найдется распространенный когда-то интегральный таймер марки «555», генератор можно извлечь из него. Он имеет примитивное устройство, но для самодельного ионизатора вполне сгодится.
Электродные системы электрических фильтров
- каждая частица загрязнения должна достигнуть поверхности осадительного электрода;
- каждая частица, достигнувшая осадительного электрода, должна надежно удерживаться на его поверхности до момента ее удаления при чистке.
- увеличение скорости дрейфа W;
- снижение скорости воздушного потока Vв.п.;
- увеличение длины S осадительных электродов по ходу движения воздуха;
- уменьшение межэлектродного расстояния L, что приведет к уменьшению расстояния A (которое необходимо преодолеть частице, чтобы достигнуть осадительного электрода).
- электрический разряд в электродной системе не протекает (ионизационные процессы отсутствуют), поэтому токсичные газы не вырабатываются;
- в межэлектродном пространстве образуется однородное электрическое поле, поэтому пробойная прочность межэлектродного промежутка выше, чем эквивалентного промежутка с коронирующим электродом.
Пример: рассмотрим два промежутка с одинаковым межэлектродным расстоянием L=30мм: с коронирующим электродом и с пластинчатым электродом; пробойное значение средней напряженности для промежутка с неоднородным полем не превышает 10кВ/см ; пробойная прочность промежутка с однородным полем составляет около 28кВ/см, (более, чем в 2 раза выше).
- уменьшится расстояние, которое необходимо преодолеть заряженной частице, чтобы достигнуть осадительного электрода;
- увеличится пробойная прочность межэлектродного промежутка (видно из уравнения критической напряженности воздушного промежутка), благодаря чему будет возможно обеспечить еще более высокие значения напряженности электрического поля в зоне осаждения.
Например, пробойная напряженность при межэлектродном расстоянии L=30мм составляет около 28кВ/см, а при L=6мм – около 32кВ/см, что на 14% выше.
Дельные советы покупателям
Главное правило — не применять ионизатор круглые сутки. Производители в инструкции к каждой своей модели указывают период, на протяжении которого она должна работать.
Рекомендации по выбору прибора
Чрезвычайно важно, чтобы мощность прибора соответствовала площади помещения. Большая мощность на небольшой площади приведет к перенасыщению воздуха молекулами озона, а для организма это вредно. А вот от слабого прибора ожидаемого эффекта можно и не ощутить
А вот от слабого прибора ожидаемого эффекта можно и не ощутить.
Ионизация — не единственное требование при создании нормального микроклимата. Увлажнение плюс ионизация — решение более грамотное. Лучший вариант — паровой увлажнитель с ионизатором. С его помощью можно и ароматизировать воздух в комнате
Также при выборе следует обращать внимание на производителя – известные и надежные бренды предлагают приборы достойного качества и дают гарантию на свою продукцию. Лучшие предложения ионизаторов на рынке мы привели в следующей статье
Особенности ухода и эксплуатации
Место, где установлен прибор, также имеет большое значение. По этому поводу существуют рекомендации производителя и им нужно следовать.
В инструкции оговорено оптимальное расстояние от вертикальных ограждающих конструкций, другой электротехники. При соблюдении этих условий использования ионизация будет проходить как максимально эффективно, так и безопасно.
Такой аспект, как уход за прибором, обогащающим атмосферу в доме полезными ионами, также важен, как и предыдущие условия. Чтобы воздух был действительно чистым и полезным для живущих в доме, устройство нужно регулярно чистить.
Мнение врачей по поводу ионизации воздуха неоднозначно. Одни рекомендуют применять его, но правильно. Другие выступают категорически против проведения этой процедуры дома
Ионизация вовсе не отменяет проветривание. Даже наоборот — перед включением ионизатора квартиру нужно проветрить в обязательном порядке – открывать окна или, как вариант, использовать кондиционер с притоком свежего воздуха.
Категорически не следует применять ионизацию для больных онкологией. Поскольку вырабатываемые частицы усиливают метаболизм, улучшается питание тканей, в том числе и клеток злокачественных образований.
Повышенная температура также является причиной невозможности проведения ионизации воздуха. Причина та же — повышенный метаболизм дополнительно подымет температуру.
Важные моменты при выборе лампы Чижевского
Покупая функциональное устройство, нужно обращать внимание не только на его цену. Есть несколько рекомендаций, соблюдение которых поможет выбрать качественный и безопасный прибор:
- Несмотря на простоту работы люстры Чижевского, к ней должен прилагаться технический паспорт. Следует убедиться, что в нем указаны такие важные моменты, как напряжение, мощность, степень ионизации и площадь обработки.
- В стандартных моделях показатель напряжения составляет 20-30 кВ. Цифры ниже указанных не позволят лампе работать на полную мощность. Если же данные будут выше, есть риск того, что устройство будет несильно бить током, если к нему прикоснуться в процессе работы.
- Следует ознакомится со степенью ионизации и ее зависимостью от времени работы прибора. Ионы создаются в определенных пределах от лампы, после чего начинают распространяться по комнате. Хорошо, если к аппарату прилагается таблица, по которой можно рассчитать время воздействия на помещение определенных габаритов.

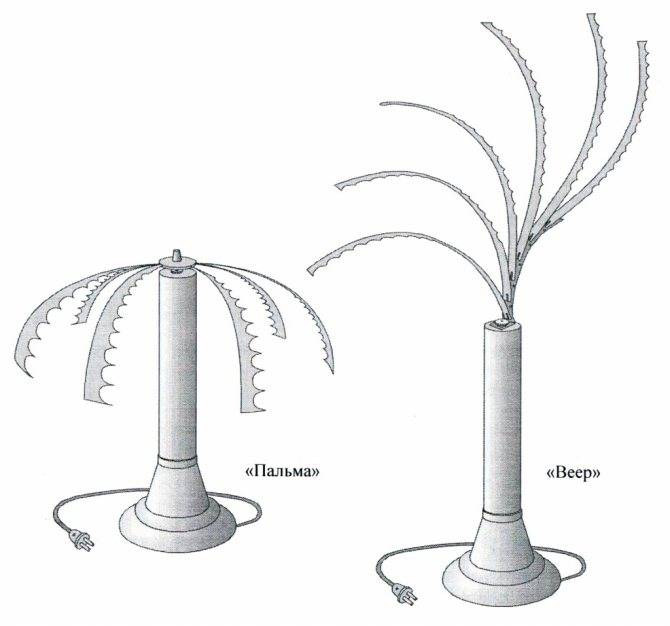

- Современные люстры Чижевского – это не только функциональные приборы, но и просто привлекательные элементы декора. При желании можно подобрать изделие, идеально вписывающиеся в дизайн комнаты.
- По типу крепления лампы могут быть потолочными, напольными и настенными.
Выбирая лампу, нужно уже четко понимать, в каком месте она будет располагаться. Прибор способен помешать работе бытовой техники и радио. Не стоит размещать его в непосредственной близости от аквариума, клетки с животным или любимого места обитания домашнего любимца. Частицы, которые безопасны для человека, могут нанести питомцу вред.
Как самостоятельно собрать ионизатор воздуха
Многие интернет-сайты предлагают разнообразные схемы и руководства по изготовлению простого ионизатора из подручных предметов. На самом деле с подобными самоделками вы не просто рискуете здоровьем, они могут нести опасность нанесения ожога или поражения электротоком. В нашем описании мы представляем для вас схему аппарата, который прошел тестирование на практике и выпускается серийно.Для сборки ионизатора мы должны подготовить такие элементы конструкции: — металлический корпус – для этого можно взять старый компьютерный блок питания; — вентилятор – компьютерный кулер; — силовой трансформатор – на 220/18–20 В, повышающий – ТВС 90П4 или ТВС 90ПЦ10; к последнему добавляем две обмотки из провода ПЭВ-0,35 по 25 — витков в каждой; — стеклотекстолитовая плата, толщина: 2,5–3 мм; — провода для соединений, крепежные детали. Помимо этого, нужно купить набор радиодеталей, список которых мы можем составить по изображению, на котором показана схема воздушного ионизатора:Ионизатор воздуха своими руками- схема Мы рекомендуем подбирать следующие радиодетали и их аналоги: — транзисторы – вместо КТ315, что на схеме, подойдут другие с аналогичной мощностью, КТ816Б являются взаимозаменяемыми с КТ646 с любой буквой; — стабилитроны – Д815 меняем на похожий со стабилизационным напряжением 15 В; варианты стабилитрона VD4 – КС512А, Д815Д; — готовые диодные мосты заменяем наборами из отдельных диодов; следим за тем, чтобы напряжение диодов составляло 400 В, а ток – минимум 0,5 А. Нужно отметить, что остальные элементы мы заменяем общепринятыми аналогами с соответствующими параметрами. Сделанная своими руками модель ионизатора воздуха, которую мы рассматриваем, работает по следующему принципу. При помощи мультивибратора, который собран на транзисторах малой мощности КТ315 (V1,2), происходит генерирование начальных импульсов. Резистор R7 регулирует частоту этих импульсов в диапазоне 30–60 кГц. Затем с помощью транзисторов КТ816 (VT3,4) происходит усиление сгенерированных импульсов, которые после поступают на обмотки I и II повышающего трансформатора Т2. С обмотки III снимается напряжение около 2,5 кВ, и, проходя через умножитель, увеличивается до 15 кВ. Затем напряжение подается на рабочие электроды. Для самостоятельного изготовления ионизирующих электродов берем многожильный медный провод, снимаем с него изоляцию, и изгибаем жилы во все стороны под прямым углом в виде зонтика. Устанавливаем этот зонтик на таком расстоянии от корпуса, при котором ионы будут вырабатываться в нужном количестве – это делается путем дополнительной настройки. Нужно отметить, что в схеме предохранителем выступает искровой разрядник, обозначенный SG 1; он срабатывает тогда, когда напряжение на обмотке трансформатора превышается. Чтобы сквозь электроды «зонта» постоянно проходил воздух, внутрь корпуса на штатное место нужно установить компьютерный вентилятор. Для его питания задействуется силовой трансформатор и выпрямительный блок со стабилизацией, соответственно схеме. Если мы правильно собрали ионизатор, используя рекомендованные детали, то он сразу будет работать. Воздушный ионизатор изготовить своими силами весьма просто, при этом его можно установить не только у себя дома, но и в автомобиле. С этим устройством вы сможете лучше себя чувствовать и дышать свежим, чистым воздухом.
Автомобильный ионизатор
Автомобили – это такие же замкнутые пространства, как и обычные помещения. Отличие их в том, что помимо микроскопической пыли, собирающейся внутри салона, негативного воздействия имеющихся электрических устройств, к перечню вредных факторов добавляется повышенная степень влияния бензиновых и масляных выбросов. В таких условиях ионизирующее устройство, безусловно, необходимо. Можно его купить, а можно, опять же, собрать самостоятельно.
Прежде всего, следует понять принцип работы такого прибора: он связан с преобразователем напряжения. Схема преобразователя является простейшей для всех тех, кто хоть немного разбирается в технике. Активным элементом в ней служит транзистор. Лучше всего использовать транзисторы серии КТ 818 или КТ 819, в этом случае в схеме практически ничего не придется менять. В качестве умножителя напряжения используем диоды КЦ106 и аналоги.
Обмотку готового трансформатора следует делать по слоям, каждый из которых должен состоять из 100 витков. Каждый слой подлежит очень тщательной изоляции. После проделанных манипуляций трансформатор желательно залить эпоксидной смолой. Ждем, когда смола высохнет, подключаем таймер, соединяем с умножителем напряжения, раздвигаем выходные провода до 3 см и подключаем к сети.
Рецепты самодельных ароматизаторов
Итак, как сотворить освежитель воздуха своими руками из эфирных масел? Есть несколько основных способов приготовления такого домашнего ароматизатора:
- На кусочек ваты нужно капнуть несколько капель чистого эфирного масла и положить смоченную ватку на керамическое блюдце. Его нужно поставить на специальную горелку в аромалампе или зимой — на батарею.
- Этот вариант исключает создание каких-то конструкций и обеспечивает быстрый эффект. Достаточно просто капнуть эфирного масла на лампочку накаливания и включить ее. Спустя несколько секунд комната наполнится густым ароматом.
- Как сделать освежитель воздуха своими руками спреем? В любой распылитель налить чистой воды, добавить пару ложек растворителя (водки или уксуса) и капнуть туда масла, вот и всё. Это самый простой жидкий ароматизатор – водный раствор эфирного масла. Распыление эфирного масла на воде нужно производить по мере надобности. Это отличный вариант для помещения, где курят и для туалета. Но следует иметь в виду, что такие растворы довольно быстро выдыхаются, а распыленный водный раствор действует совсем недолго, даже если вы в качестве распылителя будете использовать фирменную бутылочку Мерида. Распыление эфиров при этом не должно быть чрезмерным, потому что долгое воздействие может спровоцировать головную боль.
- Отлично подходят порезанные на дольки цитрусовые, высушенные в духовке. Развешанные в виде гирлянд, они будут достаточно долго служить надежными ароматизаторами. Еще варианты твердых ароматизаторов – сода с несколькими каплями эфирного масла в пузырьке с отверстиями или свежемолотый жареный кофе в полотняном мешочке. На кухне кофейный ароматизатор — самый эффективный, по мнению большинства пользователей.
- Очень декоративны и ароматны небольшие хвойные веточки. Их достаточно поставить в вазу с водой и периодически сбрызгивать для увлажнения. Высушенные цитрусовые и живая хвоя полезны также тем, что действуют бактерицидно, убивая патологические микроорганизмы в воздухе.
- Чтобы ароматизировать свой дом надолго, недостаточно просто выставить в помещении ароматическое вещество. Специалисты советуют воспользоваться способами, которые обеспечивают длительный эффект. Например добавление в смесь с ароматизатором желатина и глицерина (на стакан воды – пачка желатина с 1 ст.л. глицерина, или 2 пачки желатина с 1 ст.л. соли). На основе этой массы делают весьма эффектный «твердый», или гелевый освежитель воздуха, достаточно добавить туда краситель и какие-то декоративные предметы. Например, цветы, бусины, лепестки или кусочки фруктов. Он не прольется, высыхать будет медленно и мягко ароматизировать помещение.
- Ароматизатор, сделанный для туалета своими руками — отличный запасный вариант! Готовится он просто. Смесь из уксуса с солью подкрашивают и добавляют эфирное масло, эту смесь соединяют с густым желе в растопленном виде. Все это замораживают в морозилке в специальных формочках для льда. Потом эти кубики при необходимости нужно подкладывать в сливной бачок. При каждом смыве освежитель воздуха для туалета будет активироваться, и при этом очищать унитаз.
- Чтобы освежить холодильник, там достаточно разложить лимонные дольки, посыпанные солью. Никакой дозатор освежителя воздуха автоматический в таком случае не понадобится. А можно в кожуру ½ апельсина или лимона насыпать соль или соду, капнуть туда эфирного масла и поставить в холодильник.
- Для ванной отличное решение – смесь из 150-200 мл детского масла, 2 ст.л. водки и нескольких капель эфирного масла. На три часа в нее помещают деревянные палочки, а затем переворачивают. Этого количества хватит на 3 недели. Чем больше палочек, тем интенсивнее будет аромат. Это новомодный диффузор, или диспенсер для освежителя воздуха на основе масла.
Крутой электронный освежитель воздуха – это просто удобный способ подачи, но сути начинки он не меняет. Поэтому держатели для освежителя воздуха из натуральных продуктов можно всегда выбрать из подручных материалов или купить «с наворотами». Сменный баллон освежителя воздуха при самостоятельном его изготовлении может заменить любая баночка. Зачем вам дома профессиональный ароматизатор и особый распылитель? Вам ведь нужен приятный мягкий аромат, и больше ничего, ведь так?
Схема и устройство очистителя воздуха
Очистители воздуха разных видов отличаются между собой по конструкции. Но в целом схема у них одна и та же. Обычно агрегат включает в себя следующие части:
- корпус;
- вентилятор;
- систему фильтров.
Многие устройства оснащаются также резервуаром с водой. В таком случае они выполняют еще и функции увлажнителя.
Принцип работы устройства состоит в том, что вентилятор загоняет воздух из помещения внутрь корпуса. Поток проходит через фильтры, на которых оседают загрязнения средних размеров, микрочастицы пыли, аллергены и неприятные запахи. После этого очищенный воздух через отверстия в стенках корпуса выводится обратно в комнату.
Самодельные ионизаторы воздуха: важные нюансы
- Детали ионизатора устанавливаются в корпусе соответствующего размера. Расстояние между конденсаторами и диодами должно быть максимально большое.
- Выводы необходимо покрыть парафином. Это поможет избежать образование коронного разряда.
- Ионизатор можно смонтировать на основании набора из МАСТЕР КИТ. Для этого необходимо напряжение до 12 В, ток до 150 мА.
- В процессе работы люстры не должно быть сторонних запахов. Наличие «аромата» свидетельствует о неправильной работе.
- Проверить работоспособность люстры можно, поднеся на расстоянии 50 мм кусочек вату: его прилипание свидетельствует о работоспособности прибора.
Видео на тему
Схема ионизатора воздуха из строчника
Данная схема люстры чижевского или иначе как говорят щас ионизатора воздуха, можно изготовить своими руками. В интернете полно схем однотипных, но в данной статье представлен ионизатор воздуха с вентилятором и выполнен из строчника(трансформатора строчной развертки) и обладает множествами плюсов, он быстрей ионизирует воздух засчет потока воздуха, и более безопасен так как разрядник находится внутри корпуса.
Схема ионизатора воздуха класса HI FI
Схема питается от сети с напряжением 220 В. Микросхема-драйвер IR2153 управляет силовыми транзисторами VT1 и VT2 поочередно включая и выключая их. Нагрузка полумоста – первичная обмотка трансформатора Т1 включается между выходом полумоста и средней точкой делителя напряжения образованного полярными конденсаторами C5 и C6. Для ограничения тока в первичной обмотке Т1 последовательно с ней включается индуктивный балласт L1. Балласт представляет собой 20 витков провода диаметром 0,5 мм намотанные на чашечном сердечника Ч36 (диаметр 36 мм) из феррита М2000НМ1, межу чашечками феррита обязательно с помощью плотного картона вводится немагнитнай зазор 0,5 мм. Рабочая частота полумоста задается цепочкой R2C3 и регулируется в пределах 30-80 кГц. Регулировка выходного высокого напряжения осуществляется подстройкой частоты с помощью резистора R2.1: выходное напряжение с уменьшением частоты (с увеличением R2.1) возрастает. Импульсы высокого напряжения с вторичной обмотки трансформатора T1 поступают на вход умножителя на 4 собранного по симметричной схеме на диодах VD4-VD7 и конденсаторах С9-С11 . Выходное напряжение умножителя (10-12 кВ) подается на систему острий, представляющую собой многожильный медный провод, проводники которого разведены «зонтиком» и согнуты под прямым углом. Расстояние между остриями и корпусом – 12 мм. Один из выводов вторичной обмотки трансформатора заземляется (соединяется с корпусом). Для предотвращения возникновения высокой разности потенциалов между корпусом и остальными частями схемы введены резисторы R5-R7. Разрядник SG1 представляющий собой искровой промежуток длиной 5 мм предназначен для предотвращения пробоя вторичной обмотки трансформатора при регулировке выходного напряжения (резистором R2.1).Ионизатор вместе с системой острий помещается в металлический корпус компьютерного блока питания стандарта АТХ и поэтому электрическое поле высокой напряженности вблизи ионизатора отсутствует. Для создания потока воздуха, проходящего через систему острий, применяется вентилятор – кулер того же блока питания, ранее предназначенный для охлаждения. Для питания вентилятора (12 В, 0,13 А) применяется схема с реактивным емкостным сопротивлением (конденсаторы С7, С8, диодный мост VD2, стабилитрон VD3).
