Замена электропроводки в квартире своими руками: от схемы до монтажа

Монтаж новой проводки

Теперь непосредственно о том, как самому поменять проводку в квартире. Новый кабель можно уложить двумя способами: открыто и скрыто. Но независимо от типа электропроводки первым делом устанавливается щит.

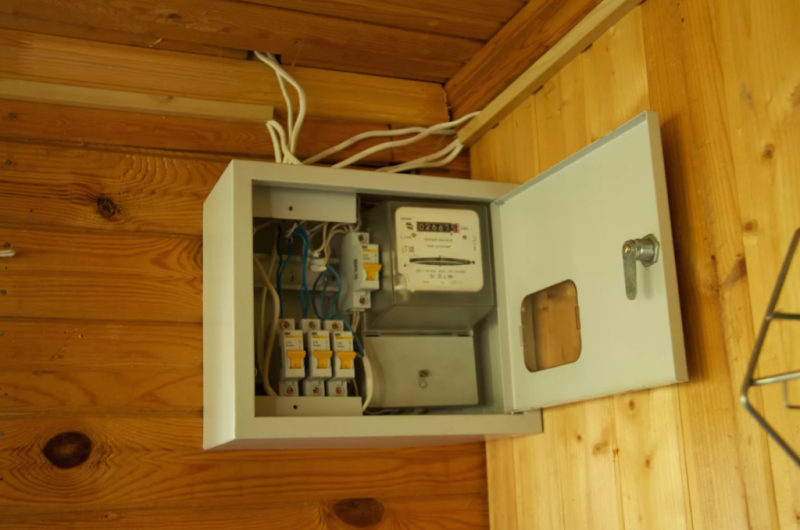

Монтируем распределительный щиток

В современных квартирах для распределительного щита есть специальное место в виде ниши, к которой подходит силовой кабель. Тогда все хлопоты сводятся к закреплению в ней щитка и установки в него автовыключателей и УЗО, подключенных к кабелю.

В советских квартирах щит делают навесным в месте, которое выбирают самостоятельно. Оно должно быть удобным для доступа. Так как в квартиру силовой кабель не заведен, то в выбранном месте необходимо пробурить стену для протягивания кабеля, с помощью которого подключаются к подъездному щиту. Для этих целей подходит только ВВГнг 5*6.

Стандартно внутренности щитка располагают так:

Снизу – земля;
Сверху – ноль;
Между ними – автоматы.

Вводной кабель нужно зачистить и соединить синий провод с нулем, а желтый с землей. Провод белого цвета подсоединяется к автоматному контакту сверху, где дополнительно будет установлена перемычка, ведущая к автомату по соседству.

Кабели ВВГнг 3*2,5 и 3*1,5 подключают по схеме: фазная жила – к нижней автоматной клемме, а ноль с землей аналогично первому проводу. Если вы предусмотрели установку УЗО, то сначала фаза с нулем подключаются к нему. К клеммам автомата они подводятся через устройство отключения.

Монтируем скрыто

Замена проводки в панельном доме своими руками – дело нехитрое. В панелях уже предусмотрены пазы для проводов. И штробить ничего не нужно. В других квартирах придется попотеть:

С помощью болгарки пробейте трассу для электрокабеля глубиной 3 см;
В местах, где размечены коробки и розетки, выключатели, необходимо проделывать глубокие (порядка 7-10 см) отверстия круглой формы;
В штробы уложите кабель согласно схеме. Если вместо кабеля вы используете отдельные провода, то перед укладкой протяните их через гофру;
В разводящих коробках с помощью специальных клемм соедините землю с землей всех проходящих там кабелей, соответственно и ноль с нолем, фазу с фазой;
Установите розетки и выключатели. Но если для розеток нужно подводить все три провода, то на выключатель пускают только фазу, поскольку нулевой провод должен дойти до коробки через люстру, минуя замыкающий ключ.

Монтируем открыто

В квартирах открытую проводку делают редко, поэтому исключать ее полностью нельзя. И в обязательном порядке ее делают в офисах и других общественных местах. Пусть она не очень эстетична

Зато у нее есть важное достоинство – это возможность работы с ней в любое время независимо от ремонта, так как для демонтажа не требуется порча отделки стены

В случае с открытой проводкой все проще: не нужно делать штробы. Просто по стене согласно разметке нужно протянуть кабель. Что касается распределительных коробок – тут все так же. Только устанавливаются они не внутрь стены, а укрепляются на ее поверхности.

Если вам захотелось эстетики, вам подойдет кабель-канал. Сегодня их расцветка выполняется даже под натуральное дерево. Тогда кабель сначала нужно протянуть сквозь канал, а затем укрепить его на стене согласно нанесенной разметке.

Монтаж открытой электропроводки

В масштабном строительстве 60-х годов использовалась исключительно скрытая электропроводка, сейчас многие стремятся заменить ее на более удобный открытый вариант.

В последнем случае временных и денежных затрат гораздо меньше.

Выделяют несколько способов ее установки. Самым популярным является расположение проводов в пластиковых каналах или трубках.

При их установке не требуется снятие стенового покрытия

Проблемой использования пластиковых коробов является их хрупкость при неосторожном обращении

Основной недостаток при установке открытой проводки – уменьшение полезной площади помещения, особенно если планируется высокая мебель.

Для открытой сети подходят любые провода, но лучше всего использовать гибкий многопроволочный кабель. Они устанавливаются и сгибаются легче.

Короба изготавливаются из пластика, поэтому при плохом расположении провода, они могут деформироваться, а крышка продавливаться.

Как найти скрытую проводку в стене квартиры

Цели замены электропроводки

Замена старой проводки в квартире или доме основывается на трех обстоятельствах:

Удаление алюминиевых проводов и прокладка медных. Алюминиевые провода широко применялись несколько десятилетий назад по причине невысокой стоимости и экологической безопасности материала. Однако в дальнейшем стало понятно, что алюминий — не лучший материал для проводов, поскольку с течением времени под влиянием нагрузок теряет свои качества, становясь хрупким. К тому же алюминиевые провода разрушаются вследствие электрокоррозии, пайка этого металла отличается сложностью, а алюминиевые скрутки быстро ослабевают.
Смена схемы электрического питания (с глухозаземленной нейтрали на защитное заземление).
Отказ от схемы, предусматривающей разветвление проводов, в пользу создания групп с выделенными ветвями. Старая схема разветвления проводов — вынужденное решение еще с раннесоветских времен, когда наблюдался недостаток цветных металлов при необходимости быстро провести электрификацию страны. В 90-х годах прошлого века был принят новый стандарт электрического снабжения — TN-C-S, позволяющий обеспечить большую безопасность потребителей.

Выбор электроустановочных изделий

На данном этапе необходимо подобрать все запланированные электротехнические изделия для монтажа проводки. Не экономьте на материалах, если хотите, чтобы ваша проводка служила долго

Подробно данный вопрос рассмотрен в отдельной статье: материалы для электромонтажа, в рамках этой статьи мы выделим самое важное

Рекомендуем Вам останавливать выбор на следующих элементах:

Распределительные коробки, гофру и кабель-каналы из негорючих либо самозатухающих материалов, не распространяющих горение.
Медный кабель (его срок службы гораздо дольше, чем у алюминиевого изделия). К тому же медные жилы способны выдержать более высокие нагрузки. Рекомендуем отдавать предпочтение таким маркам, как ВВГнг или же NYM;
Поперечное сечение жил на розеточную группу не менее 2,5 мм. кв. (выдерживает ток до 25 А, но обычно защищается автоматом на 16А, чего достаточно для домашних условий, хотя лучше осуществить расчет сечения кабеля для индивидуальных условий применения). Для монтажа освещения можно выбрать кабель с сечением жил 1,5 мм.кв., но для подключения мощной бытовой техники придется приобрести более толстый проводник — 4 мм.кв.

Основная работа[править]

Простановка коробок и протягивание проводовправить

В правилах установок коробок нет ничего сложного, они размещаются чаще всего над розетками и выключателями, т.к. именно там идут подсоединения проводов. После расстановки коробок, необходимо протянуть провода и завести их в коробки, предварительно зачистив от изоляции не менее чем на 3 см.

Если вы планируете разделить проводку по автоматам (автоматические выключатели), то должны учесть, что от щита со счётчиком и автоматами (пробки сейчас практически нигде не используются), каждый питающий провод должен идти напрямую в ту часть дома, которую вы хотите запитать от него. Разветвление, само по себе, распределяет общую нагрузку на отдельные ветки проводки, что повышает безопасность в связи падением риска перегрузки на отдельном проводе (группа). Чаще на отдельные автоматы ставят: силовую розетку на печь, кухню вместе с прихожей и санузлом, по две комнаты и уличное освещение (вкл. коридор или веранду).

Для прокладки проводки используйте медные провода сечением не менее 1,5 мм², а если планируете топиться электричеством, то не менее 2,5 мм². Отводы на выключатели и люстры от коробок, можете делать из проводов сечением 1 мм²

Установка и подсоединение розеток и выключателейправить

Установка выключателей и розеток обычно производится ниже распределительных коробок (провода на конечные розетки ведутся вдоль потолка и спускаются без коробок).

Подсоединение розеток довольно простое, там есть 2 зажима для проводов (если с заземлением, то 3), просто подключаете в соответствии с цветами (цвета провода ВВГ 3*2,5 и ПУГНП 3*2,5), красный и голубой по бокам, а заземляющий (жёлтый с зелёной полоской), на заземление. Там трудно ошибиться.

С выключателями немного труднее, там зачастую верх от низу не отличишь (в простом одинарном). В обычном одинарном выключателей два сжима, для приходящей фазы и уходящей (стандарт, чтобы при выключенном выключателе, напряжения не было на люстре вообще). С двойными и тройными проще: там выходящие сжимы группированы на одной стороне, а сжим для приходящего провода на другой.

Важно: после подсоединения проводов в розетках и выключателях, не закрывайте их до окончания монтажа и проверки работоспособности системы.

Сборка коробокправить

Принципиально, сборкой коробок называют, процесс подсоединения проводов, заведённых в них, от щита, розеток, выключателей и т.д.

Подсоединение розеткиправить

В подключении розетки к сети, нет ничего сложного. Всего в такую коробку входят три провода: приходящий со стороны распределительного щита, уходящий далее, и идущий на розетку. Сборка проста: выбираете по жиле от каждого из проводов, скручивайте их, надеваете сжимную колодку и затягиваете отвёрткой, тоже самое делаете с другими. Если у вас трёхжильные провода, то будет три подсоединения (скрутки с сжимами), если двухжильные, то два.

Подсоединение выключателя и вывода к люстреправить

Так же больших сложностей не представляет и подключение системы освещения.

Сначала берём приходящий от щита фазный провод (по умолчанию красный) и соединяем его с идущим на выключатель (если есть и уходящий провод идущий на питание других комнат/розеток, то и его нужно включить в это подсоединение).
Второй провод идущий от выключателя (а так же другие, если выключатель двойной или тройной), в цепи является фазным и его нужно подсоединить к фазному проводу (проводам) идущем на люстру.
Затем берём нулевой провод (по умолч. голубой), и соединяем его с нулевым проводом идущем от люстры, и, если есть провод уходящий на другие комнаты/розетки, включить и его нулевой провод в соединение.
Если есть ещё и заземляющие провода, то их надо просто соединить вместе (от люстры, от щита и уходящий, если он есть).

Включить розетку в эту схему несложно, для этого нужно в подсоединения в которых участвуют фазный и нулевой провода от щита, включить и фазный и нулевой от розетки. Заземляющий соединить с остальными этого типа.

Установка электропроводки в квартире

По сути вариант монтажа проводки в доме не отличается от того, как это выполняется в квартире. Единственный нюанс — это невозможность установки заземления, вместо которого практикуют зануление.

Открытая проводка в деревянном доме

В квартирах многоэтажных домов ни в коем случае нельзя прокидывать заземление к трубопроводам или металлическим стержням, а также к другим токопроводящим частям. Такое решение нередко несет опасность для ваших членов семьи и соседей.

В квартирах, находящихся в домах старой постройки электропроводку следует прокладывать в месте, где будет удобнее всего. Можно для этих целей занять старые штробы, а можно высверлить новые. Для того чтобы все провода безопасно эксплуатировались, их принято помещать в гофротрубу.

В итоге всех , подсоединяется электрощит, в котором устанавливаются автоматические выключатели и защитные устройства. Также должна присутствовать шина зануления, к которой необходимо подключить проводник, вызывающий короткое замыкание в случае неполадок, вследствие чего произойдет размыкание сети автоматами.

Шаг №3 — Подготовка к монтажу

После нанесения меток всех точек со схемы можно приступить к подготовке монтажа электропроводки своими руками.

Разметка

С помощью длинной линейки, троса или лазерного уровня на стенах и потолках рисуют линии. Они соединяют точки, в которых предполагается установка распределительных и установочных коробок, для предстоящего штробления.

Штробление стен

Толщину канавки штробореза устанавливают исходя из диаметра гофры плюс толщины держателей, если применяются таковые, а не стяжки. Пару миллиметров необходимо добавить для надёжного сокрытия каналов последующей шпатлёвкой.

Замена и ремонт

Если вы вдруг начали чувствовать запах горелого пластика, увидели искры от распределительного щитка или розетки стали во время эксплуатации сильно нагреваться, то пришло время отыскать проект электропроводки вашей квартиры и начать её незамедлительный ремонт.

Это явление имеет много причин, от обычного механического износа, до устаревания электроснабжающей системы, обусловленной установкой у вас в квартире современных электрических приборов.

Разводка электропроводки, схема которой уже давно устарела, производится в несколько основных этапов:

для начала нужно определить количество необходимых изменений;
провести расчёт требуемого количества оборудования и материала для прокладки и купить их;
затем проводится подготовка помещения с помощью демонтажа изжившей себя старой проводки;
укладка новых проводов и дальнейшее их тестирование на полноценную работоспособность.

Ещё одной причиной для замены старой электропроводки в квартире является отсутствие заземления

Естественно, это не сильно критично, но для правильной и безопасной работы большинства современных электроприборов оно очень важно

Инструменты для укладки электропроводки

Когда вы решили, что в квартире должна быть сделана проводка электричества своими руками, то необходимо обзавестись надёжным и исправным инструментом. Вам как минимум будет необходимо следующее:

перфоратор;
тестер;
отвёртка;
плоскогубцы;
кусачки.

Требуемые материалы

Когда будет подготовлена принципиальная схема электрической проводки, выполнен расчёт мощности всех проложенных веток, то можно приступать к приобретению требуемого материала.

Желательно не приобретать кабель с уменьшенным сечением и очень дешёвые изделия. Итак, для того чтобы электропроводка своими руками в квартире была выполнена, вам будет необходимо следующее:

кабели с медным сечением;
выключатели и розетки;
дополнительная изоляция (при необходимости);
установочные коробки в виде пластиковых стаканов;
соединительные клеммы для проводов;
клипсы, когда планируется проводиться проводка в квартире по потолку.

Прокладка проводов

Когда вы купите всё требуемое оборудование и материалы, можно переходить непосредственно к прокладке проводов, этапы работ следующие:

в квартире необходимо сделать демонтаж старой электропроводки;
в предварительно помеченных местах просверливаются углубления под подрозетники и распределительные коробки;
затем в стенах штробятся канавки ко всем розеткам и выключателям для дальнейшей прокладки проводов; сюда укладывается кабель необходимого сечения и крепится с помощью дюбель-гвоздей;
затем отверстия и штробы зашпаклёвываются;
в пустотах на потолке и плитах укладываются провода для осветительной системы;
когда электропроводка в квартире будет установлена, монтируются все розетки, включатели и приборы освещения.

ЭЛЕКТРИЧЕСКАЯ ПРОВОДКА В ПОЛУ

В некоторых ситуациях осуществляют монтаж проводки в полу. Электропроводка по полу проводится с учетом следующих правил:

Кабель защищают гофрой или металлическим рукавом при монтаже трассы под стяжкой из бетона и стальной трубой при разводке электросети под деревянным полом.
В полу нельзя допускать скруток. Все провода располагают в распределительных коробках, которые устанавливают под напольным покрытием.
При монтаже электропроводки в напольной поверхности гофра заполняется до 40 % внутреннего объема.
Предельная длина одной трассы не должна превышать 20 м.
При проведении проводки в деревянном полу нужно обработать дерево противопожарными средствами.
При прокладке электропроводки в полу нельзя делать разветвляющую трассу от щитка. В такой ситуации будет сложно поменять испорченный участок кабеля.
Толщина стяжки под гофрой составляет не менее 30 мм.

Порядок монтажа может быть различным: или сначала создается сеть из труб, в которые продевается кабель, или сразу выполняется монтаж трасс с кабелем внутри.

Главное учитывать, что перед заливкой бетонной стяжки или набиванием доски на лаги, нужно проверить готовую электросеть на обрыв или наличие короткого замыкания. Затем можно приступать к укладке пола, подключению розеток, выключателей, светильников.

ПОДВОДЯ ИТОГ

Документом, который досконально определяет нормы и правила монтажа электропроводки является ПУЭ (правила устройства электроустановок).

При монтаже электропроводки следует соблюдать следующие основные правила:

все счетчики, коробки, выключатели, розетки необходимо располагать в легкодоступных местах, чтобы при необходимости ремонта (обслуживания) к ним был свободный доступ (все токоведущие части элементов должны быть закрыты);
выключатели необходимо размещать возле входной двери или возле дверного проема, высота монтажа 1-1,5 метра. Стоит помнить, что для удобства пользования выключателями их нужно устанавливать с одной стороны (по ходу движения) во всех помещениях;
розетки устанавливаются в местах предполагаемого размещения электрооборудования, высота их монтажа не должна превышать 50-80 см. Профессиональный монтаж электропроводки предполагает установку из расчета 6 кв.м. – одна розетка. Также правила предусматривают не менее трех розеток на кухне, без учета ее площади;
в туалете, ванной монтаж розеток запрещен, но их все же можно установить, только подключение элементов должно выполняться через разделительный трансформатор;
прокладка провода осуществляется только по горизонтали или вертикали. Горизонтальная прокладка выполняется с соблюдением следующих размеров: 150 мм от потолка, 50-100 мм от карнизов или балок, 150-200 мм от пола. Вертикальная – на расстоянии 100 мм от углов и проемов;
прокладка кабеля пучками запрещена, т.е. при наличии нескольких параллельно идущих проводов их следует размещать на расстоянии не менее 3 мм друг от друга;
все соединения проводов выполняются в специальных ответвительных или соединительных коробках (монтаж электропроводки для деревянного дома предполагает также использование специальных асбестовых прокладок);
нулевые и заземляющие провода в месте ввода соединяются сваркой. К электроприборам они подсоединяются болтовыми (винтовыми) соединениями.

При проектировании и монтаже электропроводки следует применять устройства, обеспечивающие электро и пожарную безопасность объекта (автоматические выключатели, устройства защитного отключения – УЗО, системы заземления).

Излишне, наверное, говорить о необходимости обеспечения качественного соединения проводов, надежной их изоляции, соблюдения при монтаже соответствующих правил безопасности.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Монтаж электропроводки

Есть общие положения, соблюдая которые можно грамотно развести электрику в доме своими руками. Пример прокладки электропроводки приведен на схеме.

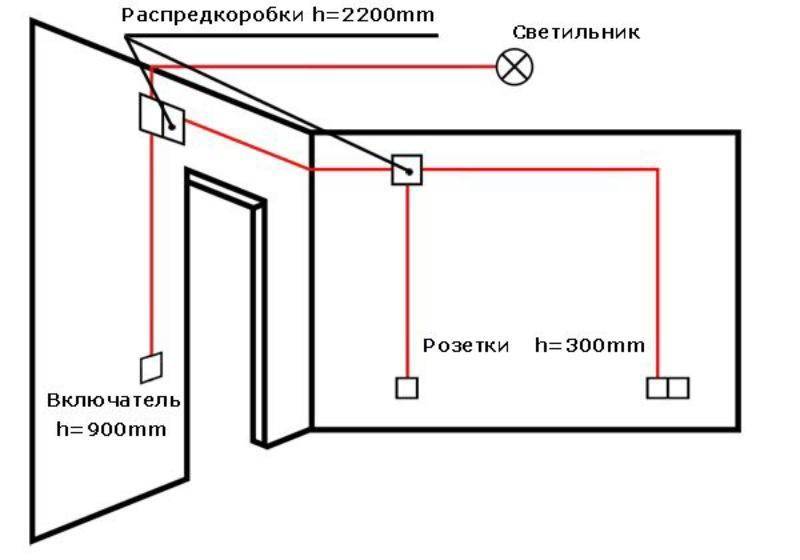

Указаны рекомендуемые отступы, высота установки розеток и выключателей. Монтаж выполняют скрытой или открытой проводкой.

Монтаж открытой проводки

Способ простой и недорогой. Плюс − открытую проводку легко ремонтировать, минус – она нарушает интерьер жилого помещения. Для монтажа используют:

скобы;
ПВХ-трубы;
гофру;
кабель-канал.

Актуальное решение для частного дома – ретропровод. Винтажные провода в декоративной оплетке и соответствующая фурнитура (ролики-изоляторы, розетки, выключатели, распределительные коробки) хорошо впишутся в интерьер.

Разводка скрытой проводки

Высокая пожаробезопасность – главное достоинство скрытой проводки. Кабель (провод) прокладывают в слое негорючего материала (бетон, слой штукатурки). Это снижает риск возгораний, механических повреждений и не создает проблем при проведении отделочных работ.

Установка распределительных и монтажных коробок

Распределительные коробки устанавливают в узловых точках силовой магистрали, используя одну из схем:

межкомнатную;
по группам потребителей.

Электротехническое изделие изготовлено из негорючего материала (пластик, металл) и представляет из себя корпус круглой или прямоугольной формы со съемной крышкой, оснащенный фурнитурой для соединения проводов.

При разводке скрытой проводкой кабель прокладывают в штробы, концы заводят в корпус, а коробку устанавливают на алебастр. При монтаже открытой проводкой сначала монтируют распределительные коробки, а потом подводят кабель. Концы вводят в корпус с помощью уплотнительных хомутов.

Монтажные коробки для выключателей и розеток выбирают:

по классу защиты (IP);
по способу установки (открытая, полускрытая, скрытая);
по типу отверстий (под трубы с резьбой, под гофротрубу, под гибкий кабель).

Устанавливают монтажные коробки, соблюдая требования ПУЭ:

расстояние от газовой трубы – 50 см и более;
расстояние от ванны, душа или раковины – 60 см и более.

Монтажные работы проводят в несколько этапов: проводят разметку, высверливают в стене отверстие, выламывают люк для кабеля. Корпус устанавливают так, чтобы отверстие для кабеля было напротив штробы.

Если стена бетонная, его крепят на алебастр, гипс, а если полая (гипсокартон) – на винты. В монтажные коробки устанавливают розетки, выключатели и, соединяя провода, собирают схему электропроводки.

Способы соединения проводов

Надежное соединение толстых проводов получают с помощью специальных колпачков, состоящих из внешней оболочки из пластика и внутренней металлической вставки с резьбой:

С проводов снимают 2 см изоляции.
Концы скручивают.
Скрутку вставляют в колпачок.
Колпачок поворачивают.

Популярный способ – соединение проводов с помощью клемм Wago. Провод зачищают на 10 мм и вставляют в клеммник до упора. Фазные провода соединяют в одной клемме, а нулевые – в другой.

Необходимые инструменты для монтажа

Для установки винтовых клемм, выключателей и розеток нужен набор отверток:

шестигранных;
плоских;
крестовых.

Для определения наличия/отсутствия фазы требуется индикаторная отвертка. Для монтажа нужен мультиметр. Назначение прибора:

измерять сопротивление;
измерять ток (переменный или постоянный).

При выполнении монтажных работ требуются специальные инструменты: для скручивания жил – плоскогубцы, для перекусывания проводов – бокорезы, для снятия изоляции – стриппер. Электроинструмент, который может понадобиться при выполнении монтажных работ на бетонных, кирпичных стенах: штроборез, перфоратор, шуруповерт.

Распределения выключателей

Выключатели не размещают в ванной комнате и в туалете. В других помещениях их располагают рядом с дверным проемом (со стороны ручки), отступив от него на 10−15 см. Высота установки зависит от среднего роста жильцов (90−140 см).
