Оригинальная винтовая лестница: 4 вида конструкций

Руководство по монтажу

Сейчас в магазинах можно найти готовые винтовые конструкции, сборка которых не представляет особой сложности. В таком случае начинающему мастеру нужно лишь соблюдать пошаговую инструкцию, приложенную к товару, и проверить надежность крепления составных частей (ступеней, опоры, перил). Также существует возможность применения образцов ступеней из дерева – их можно установить при любых параметрах изделия. Однако не забудьте тщательно зашлифовать все края по окончанию работ.

Установка опоры

Опорой винтовой лестничной конструкции могут быть бетонные, стальные, деревянные или кирпичные столбы. Каждый из элементов скрепляется между собой с помощью болтов и изредка муфт. В результате должна получиться такая опорная стойка, которая способна выдержать вес готового изделия и человека.

Опорный столб, из какого бы материала он ни был изготовлен, соединяется с нижней и верхней частью лестницы одновременно. Размеры этого элемента могут варьироваться, в зависимости от разновидности. Диаметр бетонной и деревянной стоек равняется 15-20 см, диаметр металлической опоры — не более 10 см.

Говоря об изготовлении и установке тетивы своими руками, нужно учитывать трудоемкость процесса придания деревянным деталям гнутой формы. С этой целью используют специальную технологию, которая предполагает размачивание дерева, формирование нужных пропорций и просушку.

Монтаж ступеней

Для комфортного передвижения между этажами важно правильно расположить оси. При выборе металлической лестницы монтируется каркас необходимой формы с помощью металлических уголков. Последние привариваются к опорному столбу в виде прямых пластин

Также можно приварить между собой три металлических профиля, впоследствии должна получиться своеобразная подставка для ступени

Последние привариваются к опорному столбу в виде прямых пластин. Также можно приварить между собой три металлических профиля, впоследствии должна получиться своеобразная подставка для ступени.

Что касается полностью деревянной лестницы, то здесь проще изготовить клинообразные ступени с отверстием в узкой части и нанизать их на опорный стержень. Можно приобрести и уже готовые комплектующие для сборки модульной лестницы.

Ограждения и перила

Предпоследний этап возведения винтовой лестницы предполагает установку ограждения. В случае с винтовыми моделями оно служит дополнительной защитой, а также выполняет декоративную функцию. Чаще всего ограждение изготавливается из металлических труб или кованных элементов, что смотрится весьма эффектно и делает интерьер дома более стильным.

Если вы планируете возводить деревянную винтовую лестницу, то обратите внимание на балясины и перила из дорогих пород древесины. Однако монтаж закругленных перил проводить очень сложно – для этого необходимо заранее вымочить и просушить детали. Именно поэтому профессионалы советуют использовать имитацию под дерево (изделия на основе ПВХ)

Именно поэтому профессионалы советуют использовать имитацию под дерево (изделия на основе ПВХ).

Виды конструкций винтовых лестниц

Оригинальность конструкций винтовых лестниц и разнообразие их исполнения, а также применяемые материалы делают из простого приспособления для перемещения между этажами настоящее произведение искусства. В целом винтовые лестницы подразделяются на следующие виды:

Ступени выполняются в виде клина, широкий конец которых имеют опору на стену, а узкий конец крепится к центральной колоне лестницы или к столбу. Его изготавливают из камня, древесины либо он образуется утолщающимися частями ступеней. Для фиксации к стене применяются больцы. Вариантами соединения со стеной ступеней могут быть спиральные тетивы или косоуры.

Лестница

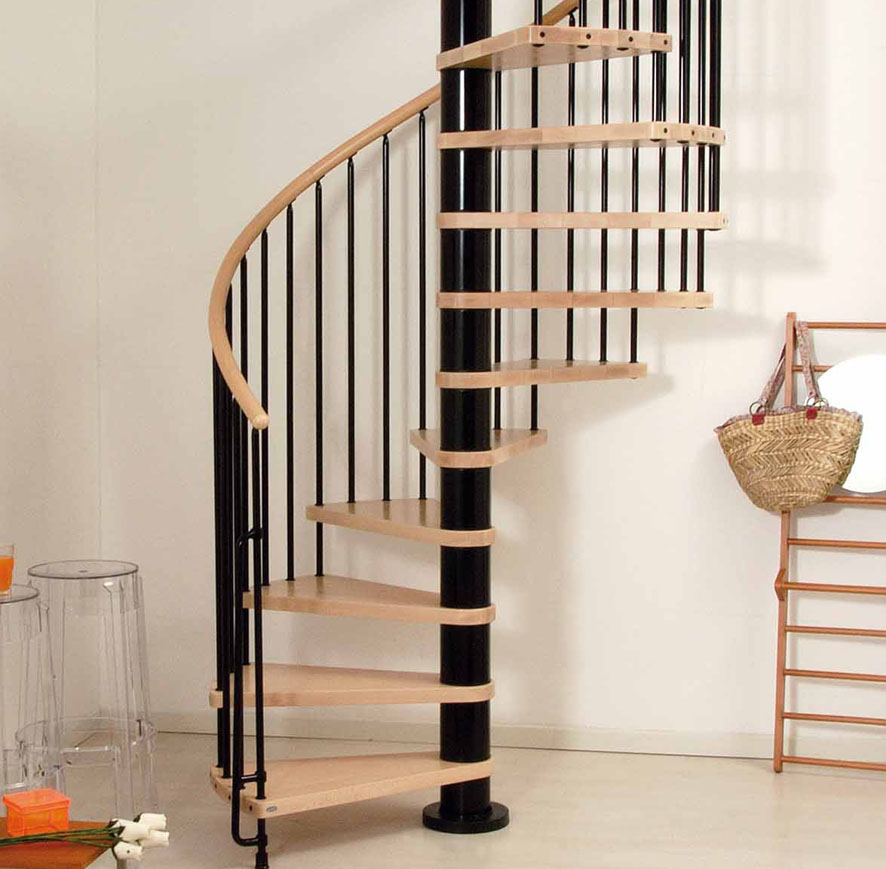

К центральному столбу консольно устанавливаются ступени. Такая лестница располагается отдельно и удалена от стен.

Ступени присоединяются к центральному столбу

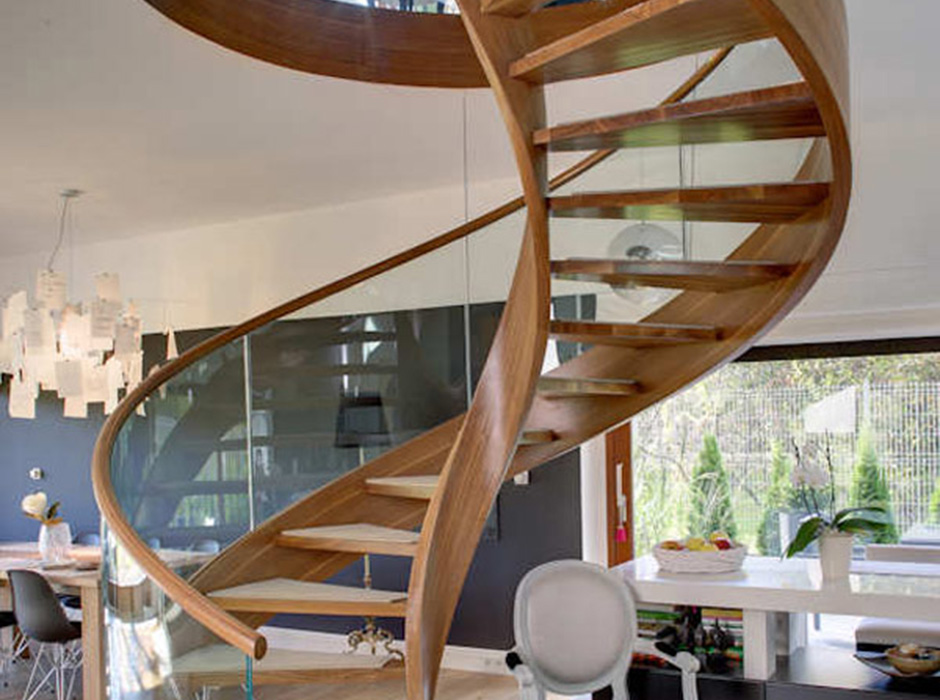

Опорный столб отсутствует. В качестве опор выступают тетивы, которые имеют спиральную конфигурацию, и постепенно переходят в опорные перила. Этот вариант исполнения лестницы наиболее сложен, но отличается изысканной красотой.

Тетивы — опорные конструкции

Центральный столб представляет собой, чаще всего, трубу, которая изготавливается из стали или асбестоцемента. Это традиционный вариант конструкции винтовой лестницы, который отличается простотой и надежностью.

Опорный столб из трубы

Сделать винтовую лестницу своими руками из дерева или метала под силу человеку, который имеет базовые навыки работы с этими материалами.

Монтаж винтовой лестницы на опорном столбе

Процесс сборки лестницы состоит из четырех основных этапов: установка центрального столба, установка ступеней и дополнительных опор, установка перил, финальная отделка.

Установка центрального столба

В идеале центральный столб винтовой лестницы устанавливается еще во время строительства дома. В этом случае нижняя его часть бетонируется, а верхняя крепится к плите перекрытия с помощью дюбелей, вкрученных в специально приваренную пятку-основание.

Крепить столб ОБЯЗАТЕЛЬНО с обоих концов, поскольку в противном случае лестница будет небезопасной

Если же установка проводится в уже готовом помещении, то основания привариваются к обоим концам опорного столба. Крепить столб ОБЯЗАТЕЛЬНО с обоих концов, поскольку в противном случае лестница будет небезопасной.

Установка ступеней и дополнительной опоры

Когда столб установлен можно приступать к монтажу ступеней. Их можно изготовить полностью из металла лучше всего для этой цели использовать сталь. Ступени приваривают к опорному столбу начиная с нижней, располагая их таким образом, чтобы передний край каждой последующей ступени был точно над задним краем предыдущей. И естественно следует строго соблюдать расстояние между ступенями.

Помимо ступеней необходимо будет установить еще одну дополнительную опору. Она может быть как отдельно стоящим столбом, расположенным под одной из средних ступеней, так и представлять собой упор прикрепленный к стене (в том случае если одна из ступеней упирается в стену).

Когда все ступени установлены для придания конструкции дополнительной жесткости и монолитности все ступени связываются между собой металлическими перемычками, которые привариваются с обратной стороны лестницы соединяя передний и задний край следующих друг за другом ступеней.

Установка перил

Перила или поручни являются необязательным элементом винтовых лестниц. Их установка необходима в тех случаях, когда ширина ступеней меньше 90 сантиметров, либо высота лестницы более двух этажей. Устанавливаются перила на металлических прутках, которые привариваются к ступенькам лестницы.

Как построить винтовую лестницу своими руками

Если речь идет про наружные лестницы, выполняющие чисто служебные функции, упор надо сделать на прочность и долговечность, а значит и составляющие необходимо выбирать соответствующие. Такие изделия не требуют дополнительной отделки и называются открытыми.

Если же предполагается изготовление винтовых лестниц для дома и дачи, то для придания внешней привлекательности, металлический каркас следует обшить декоративными панелями, поставить деревянные ступени, алюминиевыми перилами и поручни из массива или ПВХ. Это закрытый вариант.

Поворотная лестница на двух косоурах

Если предполагается делать лестницу на двух косоурах, то их длины будут равны 8,5 м для внешнего и 3,8 м для внутреннего (рассчитано ранее). Вы можете заказать сварку профиля на металлобазе или изготовить каркас из стали своими руками.

Вам понадобится металлический профиль с прямоугольным сечением. Вырезаем из него «косынки», одни по высоте подступенка, другие по глубине проступи. Далее свариваем их вместе под прямым углом. В итоге должен получится каркас в форме «лесенки».

Если Вы решили построить винтовую лестницу с открытым каркасом, который виден и не скрыт обшивкой, то тщательно поработайте со сварочными швами, чтобы их не было заметно. Готовую конструкция покройте эмалью.

Далее устанавливаем деревянные ступени. Проступь можно прикрутить саморезами к профилю или закрепить с помощью уголков, установленных во внутренней части каркаса.

Обязательно установите ограждения. По внешней стороне марша перила из нержавеющей стали можно приварить к каркасу ступеней, а по внутренней – прикрепить к стене. Стену внизу лучше защитить калошницей. Стойки перил привариваются на расстоянии 60 см друг от друга. Высота поручня – 90 см, пространство между стойками должно быть закрыто панелями или леерами. Также можно установить алюминиевые перила для лестниц. Отделка металлической лестницы завершена.

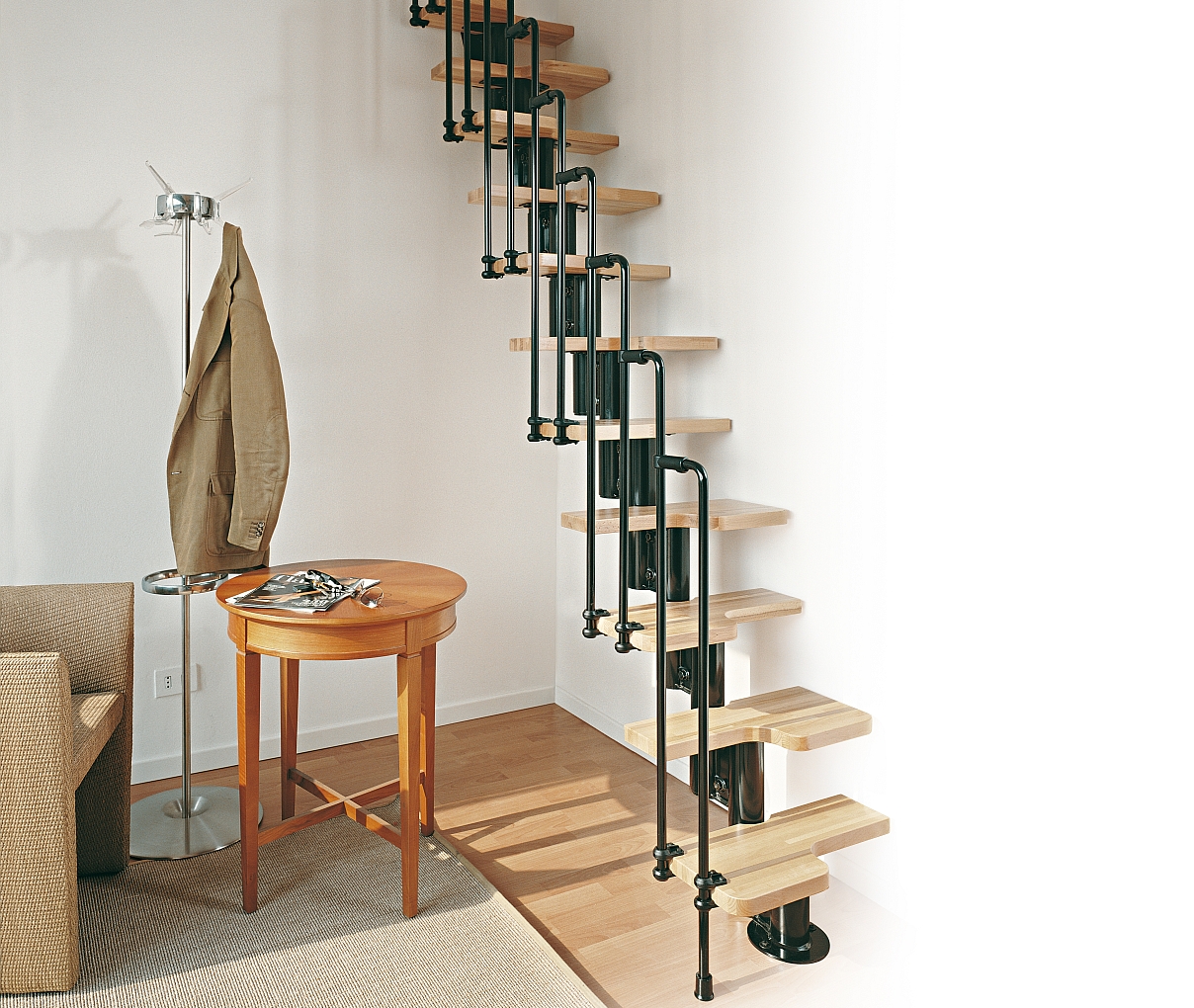

Модульная винтовая лестница на центральном косоуре

Сборная или модульная лестница в основе имеет один косоур, состоящий из отдельных секций, которые образуют жесткую несущий элемент — хребет, именно поэтому подобная конструкция также носит название «хребтовая лестница». Каждая секция выставляется по высоте и направлению и закрепляется. Под каждую четвертую ступень устанавливается стойка-опора. Сборные лестницы имеют простую конструкцию и устанавливаются за считанные часы.

После того, как металлический каркас смонтирован, необходимо установить деревянные ступени. Это делается с помощью саморезов. Сборные винтовые лестницы из нержавейки не нуждаются в дополнительной отделке и прекрасно вписываются в современный интерьер.

Видео инструкция по сборке модульной лестницы

Спиральная лестница на столбе

Изделие с центральным столбом или опорной трубой — классическая конструкция винтовой лестницы, пригодная для любых помещений. Она очень компактная, простая в изготовлении и монтаже. Давайте посмотрим как сделать винтовую лестницу своими руками.

Для каркаса центрального столба понадобится толстостенная труба соответственной длины. И труба потоньше и большего диаметра для изготовления гильз. Последнюю нужно нарезать на равные части так, чтобы получились гильзы высотой 230-260 мм. Отрезать надо строго перпендикулярно трубе, иначе ступени будут под наклоном.

Плотность установки гильз, которые мы будем нанизывать на центральную стойку, должна быть максимальной – без перекосов и щелей. Если вы выбрали слишком большой диаметр гильз, у Вас образуются зазоры. Чтобы их закрыть можно сделать кольца-уплотнители из трубы нужного диаметра. Потом кольца ввариваются в гильзы и шлифуются фрезером.

Чтобы изготовить ступени одинаковой формы можно использовать специальный кондуктор. Мы его сделаем из деревянных кусочков ДСП и оправки для трубы.

Теперь свариваем части ступеней под нужным углом, вкладывая их в кондуктор. Одновременно привариваем ступень к гильзе. По завершению отчищаем швы от заусенцев.

Монтаж модульной лестницы заключается в том, чтобы аккуратно нанизать гильзы на центральную стойку и разместить получившуюся конструкцию в подготовленном месте. Для большей надежности и устойчивости нижний конец стойки можно залить бетоном.

Когда установка винтовой лестницы завершена, выставляем ступени в нужные положения, придерживаясь необходимого угла. Надежно фиксируем и свариваем гильзы между собой. После грунтовки и окраски поверхностей конструкции, укладываем ступени на получившийся каркас. По необходимости проводим отделку металлической лестницу декоративным элементами. Сборка винтовой лестницы окончена.

Видео: монтаж винтовой лестницы с центральным столбом

Изготовление винтовой лестницы

Чтобы соорудить по-настоящему удобную, надежную и прочную конструкцию, нужно определиться со следующими нюансами:

• какой ширины будет конструкция. Наиболее удобная для эксплуатации в доме ширина лестницы – 0,90 см. Таким образом, диаметр составляет сумму ширины двух ступенек и диаметра вертикальной стойки;
• затем рассчитывается наиболее удобная ширина ступеней. Для человека лучше всего перемещаться по ступеням шириной до 350 мм. Но ступеньки винтовой лестницы не прямоугольные. Имея вид трапеции, они увеличиваются от вертикальной стойки, повышаясь по ширине к перилам;
• после этого необходимо посчитать число ступенек, нужных для полного витка. Это рассчитывается путем умножения длины окружности перемещения человека на среднюю ширину ступеней. Данное округленное число и будет количеством нужных ступеней;
• затем делаем расчет относительно высоты витка и числа проемов. Высота витка обязана быть не меньше 2,15 м, требующихся для комфортного перемещения человека. Эта высота получена с помощью сложения среднего роста человека (180 см), высоты ступеней и запаса в 15 см. Данное число делим на 15 (число ступенек) и имеем так высоту одной ступени лестницы;
• с учетом того, что мы знаем высоту общей конструкции, несложно будет определить число проемов и нужное число ступенек для комфортного перемещения.

Функциональная винтовая лестница: чертежи и количество ступеней

Прежде чем выполнить проект винтовой лестницы, стоит правильно все рассчитать, а также определить количество ступеней. Именно поэтому, на основе полученных данных будет разрабатываться и возводиться конструкция.

Для возведения лестницы нужно определить:

• Количество ступеней;
• Высоту подступенка;
• Размеры и расположение ступенек.

Изначально нужно определить оптимальное количество ступеней. Идеальным вариантом будет 11-13 ступенек. Обязательно должно быть нечетное количество для большего комфорта передвижения. Отсчет должен идти сверху вниз. Верхняя ступенька должна выступать в качестве площадки, а ее размеры нисколько не отличаются от остальных имеющихся элементов.

Для определения оптимальной высоты подступенка нужно разделить полученное расстояние от потолка и до пола на количество ступенек. Идеальным вариантом будет высота ступени в пределах 15-20 сантиметров.

Размеры винтовых лестниц

Принятые размеры винтовых лестниц основываются на эргономических принципах и правилах безопасности, то есть в основе лежит удобное перемещение и безопасная эксплуатация сооружения.

Основные размеры:

• ширина лестничного марша 530- 1430 мм ;
• диаметр отверстия в перекрытии 1400- 3400 мм ;
• диаметр лестницы по наружному краю перил 1300- 3300 мм ;
• диаметр прохода по внутреннему краю перил 1200- 3200 мм ;
• расстояние между витками (высота прохода) от 1900 мм , выше роста человека, чтобы не пригибаться при ходьбе;
• угол одного поворота лестницы по спирали – 270-360°.
• ширина проступи в районе движения – от 200 мм , а на расстоянии 150 мм от стойки – от 100 мм, хотя оптимальной является ширина 280 мм , так как при спуске, опираясь только на пятку, можно упасть;
• высота подъема ступени 150- 200 мм . Для винтовой лестницы оптимальной будет высота не меньше 170 мм , так как при подъеме верхние ступени зачастую находятся над головой идущего;
• количество ступеней в полном обороте больше 12, во всей же конструкции их должно быть нечетное количество;
• высота перил в пределах 900- 1200 мм .

Если говорить об основной лестнице, а не о чердачной, то диаметр проема в перекрытии должен быть не менее 2000 мм, а проступь должна быть длиной от 900 мм , то есть диаметр лестницы – 1800 мм . Разница в 100 мм на сторону предназначена для того, чтобы выполнить ограждение, и рука удобно располагалась на поручне. Для доступа на чердак будет удобна дополнительная лестница диаметром 1200 мм в проеме – 1400 мм.

Если учесть, что процентов тридцать длины проступи уходит на нависание забежных ступеней друг над другом у центрального столба, то для хождения остается немногим более полуметра. Разойтись на такой лестнице трудно, а увеличивать диаметр смысла нет. Кроме того, по ней сложно носить грузы, для этой цели диаметр отверстия в перекрытии должен быть не меньше 2200 мм . Но все эти недостатки компенсируются красотой и компактными размерами сооружения.

Какие материалы можно использовать

В кирпичных особняках можно сделать массивную спиральную лестницу из монолитного железобетона. Для удобной эксплуатации лучше всего делать конструкцию с одним витком и шириной ступеней не менее 1,2 м. По ней могут подниматься и спускаться одновременно 2 человека. Для тяжелой лестничной конструкции с несущей колонной необходим фундамент.

Винтовые лестницы с металлическим каркасом подходят для дома из камня, бетона, сруба и деревянного каркасно-щитового дома. Ступени можно сделать из дерева, а перила — из кованого металла. Надежность будет сочетаться с легкостью и утонченностью.

Монтаж лестниц из дерева осуществляется из готовых элементов, их можно собрать, как конструктор, без помощи мастеров. При этом не нужно владеть навыками сварщика и иметь сложные инструменты. Благодаря небольшому весу материала не требуется дополнительного фундамента. Основные требования к деревянной лестнице — это обработка антисептиками и нанесение лакокрасочного защитного покрытия.

Бетонная лестница своими руками

Теперь рассмотрим, как сделать бетонную лестницу своими руками. Обычно, самодельные бетонные лестницы применяют при устройстве крылец. Основой для такой лестницы является уплотненный щебнем грунт, а основным приспособлением для изготовления, обычная дощатая опалубка.

Установленная и залитая бетоном опалубка в разрезе приведена на рисунке. Можно увидеть, что между нижним краем опалубки и основой крыльца есть зазор, для того, что бы вся конструкция представляла собой единый монолит.

Что бы избегнуть трещин, при некачественном уплотнении грунта, лестничный марш армируют сеткой с ячейкой 150×150 мм из арматуры АII, или АIII диаметром 10 мм.

При изготовлении бетонной лестницы своими руками, бетон укладывают за один раз, однако, он не должен быть чрезмерно жидким. При приготовлении должны быть, хотя бы приблизительно, сохранены следующие пропорции: 10 частей цемента М400, 20 частей песка, 30 частей щебня фракции 10-20 мм, 7 частей воды. Если воды будет явно недостаточно, можно довести ее количество до 10 частей, но не больше. Тщательно перемешанный бетон будет достаточно плотен, что бы не вытечь из под опалубки.

Комбинированная бетонная лестница своими руками

Сделать бетонную лестницу своими руками можно не только в цельно монолитном варианте, но и комбинированную. Подобную конструкцию можно увидеть на фотографии. Косоуры и элементы крепления ступеней выполняются из профильной прямоугольной трубы, а сами ступени отливаются из бетона марки 200. Что бы ступени имели красивый вид, бетон для них нужно будет приготовить на белом декоративном цементе, а в качестве крупного заполнителя использовать гранитный щебень фракции 5-10 с добавлением мраморной крошки.

Отливают ступеньки следующим образом: в приготовленную опалубку кладут проволочную сетку, так называемую «кладочную», (ее используют для армирования кирпичных стен и перегородок), заливают и хорошенько уплотняют бетон. В промышленных масштабах уплотнение бетонных конструкций осуществляют на специальных вибростолах, ну а в домашних условиях, при небольших объемах, достаточно хорошенько «проштыковать» бетон обычным мастерком или шпателем.

Залитые ступени выдерживают в опалубке трое суток, затем опалубку разбирают, а ступени шлифуют с помощью шлифовальной машины, добиваясь гладкой, полированной поверхности. При этом верхняя часть щебня и мраморной крошки срезаются, образуя красивую структуру. Перед тем, как производить шлифовку лицевой части ступеньки, попробуйте шлифовать там, где это не будет бросаться в глаза. Если при шлифовке, отдельные камни щебня или мраморной крошки будут выворачиваться, бетон схватился недостаточно, и деталь нужно выдержать еще сутки — двое.

Форму ступеньки и опалубки можно увидеть на рисунке. Как видим, ступенька представляет собой два тонких параллелепипеда совмещенных вместе, верхний, сама проступь больше, а нижний, служащий для установки в металлическую раму, меньше. Дополнительного крепления ступеней не нужно, они достаточно надежно будут лежать в металлической раме, удерживаемые собственным весом. Подробнее про устройство бетонной лестницы можно узнать из других материалов на сайте.

Производство металлического каркаса

Предлагается вариант прямой маршевой лестницы, цена которой относится к бюджетной.

Из чего можно собрать каркас?

Самые популярные изделия для производства каркасов своими руками — швеллер, уголки и профильные трубы.

Металлический каркас из уголка для лестницы

Лестница может быть сварной или собранной из элементов, для чего используются болты. В последнем случае конструкция более мобильна, ее при необходимости можно разобрать и перенести на другое место.

Сварной каркас для лестницы — монолитное сооружение, отличающееся большей надежностью. Однако для производства такой системы необходимо обладать навыками работы со сварочным аппаратом.

В нашем случае используется профильная труба 80 х 40 мм. Толщина металла — 3 мм. Каркас — зигзагообразный. Отрезки трубы обрезаются под углом 45 градусов, после чего свариваются в ступенчатый косоур.

Можно проводить сварку и под прямым углом, наложив горизонтальную деталь на вертикальную. Но в таком случае останутся открытыми полые трубы, что не слишком эстетично.

Труба для изготовления каркаса

Расчет параметров лестницы

Расчет металлического каркаса лестницы — важнейший этап, определяющий удобство, надежность и эстетичность конструкции.

Для определения длины каркаса необходимо измерить:

• высоту марша, для чего замеряется расстояние между полом первого и второго уровней;
• длину пролета.

Высота нашей лестницы — 3 м, длина — 4 м.

Для комфортного перемещения по лестницам глубина проступи должна находиться в диапазоне 25…30 см, а высота ступени варьируется от 15 до 20 см. В нашем случае эти значения будут 25 и 20 соответственно. Таким образом, лестница будет состоять из 16 ступенек.

Бетонная лестница

Если вам необходимо, чтобы лестница прослужила довольно долго, имела презентабельный и весомый вид, и при этом была довольно прочной и надежной, вам подойдет конструкция из бетона. Она основательна и очень прочна, а также свидетельствует о благосостоянии владельца дома, его презентабельности и достатке. Но она требует более тщательных расчетов и выполнения некоторых требований во время сооружения.

Таким образом, сооружение винтовой лестницы при наличии правильных расчетов и определенных навыков – дело довольно простое

А выглядеть и служить она на даче или в коттедже будет отлично, так как, создавая уникальный шедевр, вы вкладываете в него свою любовь и душу, а это очень важно

Причины установки, преимущества и недостатки

По технологии винтовые конструкции устанавливаются по таким причинам:

1. Спиралевидная конструкция послужит идеальной вспомогательной системой для подъема на чердак.
2. Металлические лестницы могут сооружаться в том случае, если общая отделка выполнена из естественных материалов. Иначе будет нарушен весь интерьер.
3. Если в доме не имеется достаточной площади для установки маршевой конструкции. В таком случае монтируется спиральная модель.

К преимуществам винтовых лестниц можно отнести:

1. Для сооружения такого изделия понадобится всего 1,5 кв. м. Это существенный плюс в экономии жилой площади.
2. Спиралевидные модели стоят намного дешевле стандартных маршевых лестниц.
3. Времени на установку уходит меньше, чем на привычную, к примеру, бетонную конструкцию. Однако потребуется точность в расчетах, специальные инструменты и навыки в подобных работах. Тогда можно без проблем соорудить винтовую лестницу.
4. Уникальная конструкция всегда привлекает гостей своим красивым внешним видом.

Существует ряд основных недостатков винтовых лестниц:

1. Возникает сложность транспортировки крупной бытовой техники и мебели по винтовой лестнице на второй этаж.
2. Деревянная спиралевидная конструкция в отличие от металлической смотрится привлекательнее, но, как правило, деревянная лестница не отличается высоким сроком эксплуатации.
3. Ступеньки выглядят в форме трапеций, что, в свою очередь, усложняет перемещение по конструкции.
4. Детям и старикам сложно перемещаться по подобным спиралевидным конструкциям, поэтому появляется высокий риск получения травмы. Чтобы этого не произошло, рекомендуется установить прочные высокие перила и ограждение, а также не стоит передвигаться по конструкции на большой скорости.

Конструкции лестниц

Конструктивно лестница состоит из:

• Несущей системы;
• Ступеней;
• Ограждения.

В качестве несущего элемента могут выступать:

• Косоуры;
• Тетивы;
• Больцы;
• Стойки.

Косоуры представляют собой цельные опорные балки, ступени крепятся на них сверху. На косоурах чаще всего изготавливаются маршевые деревянные лестницы.

Тетивы имеют специальные пазы на внутренней стороне, куда вставляются ступени.

Больцы могут служить креплением ступеней к стене, а также скрепляют их между собой.

Центральные опорные стойки обычно имеют винтовые лестницы.

Металлические опоры больше всего подходят при устройстве винтовых и криволинейных лестниц.

Ограждения лестниц состоят из:

• Перил или поручней;
• Опорных и промежуточных столбов или балясин;
• Декоративных элементов.

К каждому из элементов лестницы предъявляются свои требования. Кроме того, вся конструкция лестницы также должна соответствовать ряду условий.
