Верстак своими руками
Для начала нужно определиться, где будет находиться верстак и к чему можно его закрепить. Если конструкция угловая, то наилучший вариант в этом случае — начать постройку от самих стен, при этом они должны быть крепкими.
Этот вариант хорош тем, что поправки в конструкцию возможно вносить по ходу дела, но если мастер неопытный, то лучше воспользоваться другим вариантом . Оптимальное решение — изготовление верстака по готовым чертежам. Конечно, стоимость такого варианта в несколько раз больше, но размеры и материал уже подобраны и указаны в чертеже, что значительно облегчает работу.
Основание выполнено из 35-го уголка с толщиной стенок 5 мм. Из такого материала получается устойчивая конструкция. В качестве рабочей поверхности используется лист толщиной 3 мм, под листом присутствуют доски толщиной 60 мм, что обеспечивает еще большую жесткость конструкции. Обвязку стола можно сделать из более тонкого уголка, так как нагрузка на нее минимальна, а доски можно использовать от 20 мм. Что касается оставшихся полок, то в качестве поддона используется фанера толщина которой колеблется от 10 до 20 мм. Выдвижные ящики делаются из стали 2 мм. Для изготовления слесарного верстака размеры показаны ниже.
Высоту и ширину тискового стола можно изменять и подстраивать под свои нужды. Еще понадобятся следующие материалы:
- Уголок 35 мм, толщина стенок не меньше 5 мм.
- Уголок 20 мм для каркаса.
- Для опорных ножек необходимо изготовить пластины из кусков стального листа для крепления верстака к полу.
- Фанера.
- Брус 60 на 40.
После того как каркас будет готов, необходимо провести зачистку металла. Затем, во избежание коррозии металла, конструкцию нужно покрыть грунтовкой по металлу в 2 слоя и после этого приступить к покраске. Деревянные элементы необходимо также прогрунтовать и по возможности обработать лаком. Обработанная таким образом древесина прослужит долго и не станет впитывать в себя влагу и гнить.
Как только доски высохнут, их можно настилать на готовую конструкцию. Желательно просверлить в начале и в конце каждой доски отверстия и с помощью шурупов по металлу прикрепить их к основанию. Лист, который послужит своеобразным щитом от ударов молотком, необходимо настелить на доски и зафиксировать болтами или саморезами к доскам. На все полки нужно уложить листы фанеры и закрепить их любым способом. Следующий шаг — изготовление самих ящиков из листового металла.
После того как лист металла был изготовлен по чертежу, следует загнуть его боковые части и обварить. Должна получиться такая конструкция:
К передней части приварить ручку для вытягивания ящика. Перед установкой нужно прогрунтовать и покрасить так же, как и саму раму. Готовые ящики вставить в верстак.
Особенности
Обустройство вентиляции в погребе в гараже. тонкости процесса

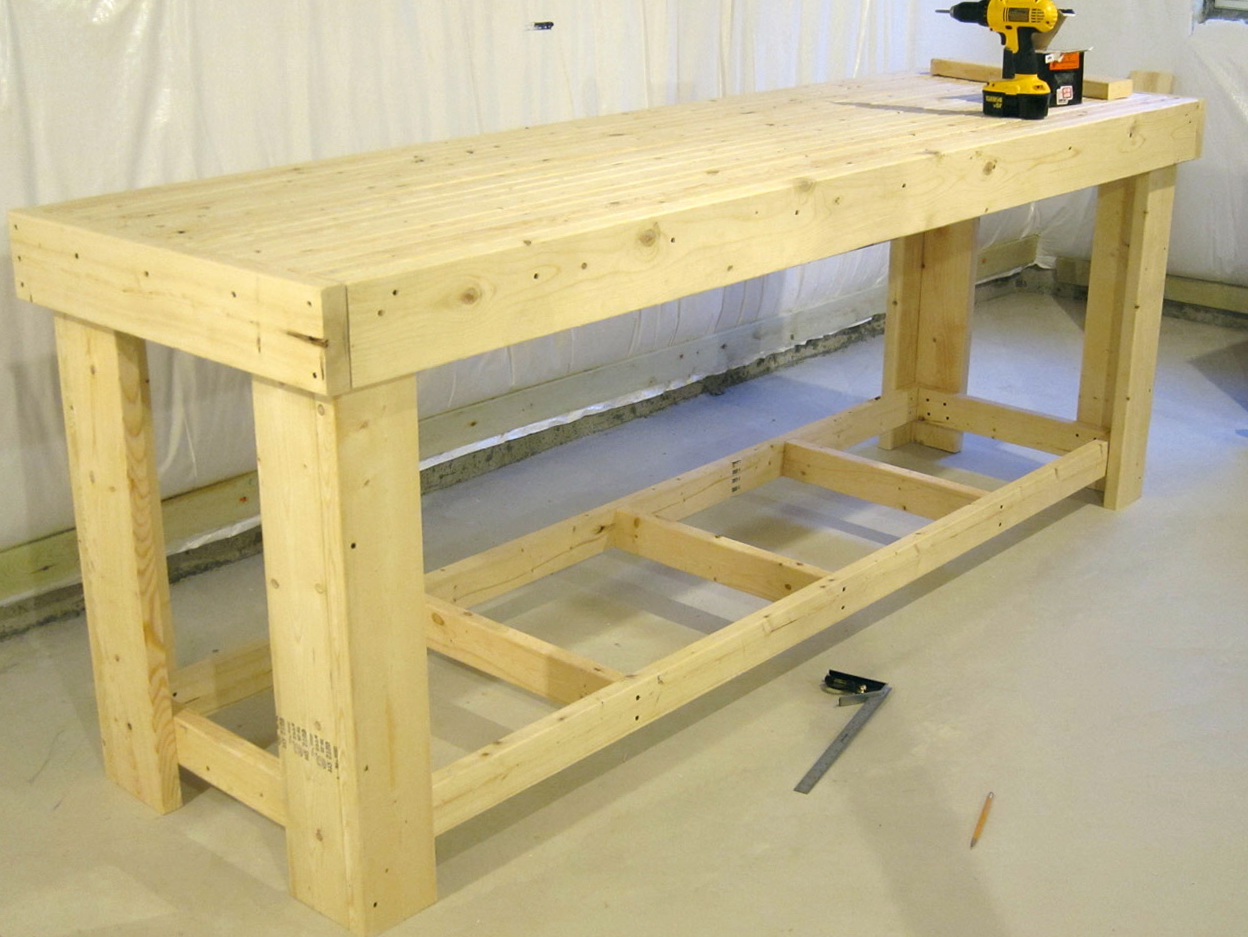

Верстак из дерева, не имеющий стальной столешницы, подойдёт для всех видов работ, где исключено возникновение ударно-вибрационной нагрузки большой интенсивности с моментами силы более 200-300 кг. Сварочные работы на деревянном верстаке выполнять запрещено – расплавленная электродугой сталь может стать причиной возгорания дерева. Варите в специально отведённом месте – где бетонный участок пола и присутствуют другие металлические опоры. Если пайка сопровождается частым стеканием расплавленного олова, свинца и алюминия, то во избежание порчи используют металлический лист.
Как и все верстаки, полностью деревянный выполняется в виде стационарного (неперемещаемого), трансформера, откидного или откатного стола. Мобильные версии столярного или слесарного верстака обладают гораздо меньшим количеством ящиков – от одного до нескольких, чем их неперемещаемый «собрат». Складные и откатные верстаки часто изготавливают размером 100х100 см (по габаритам столешницы). Однако хороший, полноразмерный стол чаще всего собирается по габаритам 200×100 – в идеале, на нём можно не только работать, но и спать, вытянувшись во весь рост.
Инструкция по изготовлению
Для изготовления столешницы отрежьте дисковой пилой две заготовки. Если вам удалось приобрести фанерный лист максимальной длины, то от него надо отпилить одну заготовку длиной 1520 мм. Разрезав её пополам, вы получите две детали 1520х610 мм. После этого правилом проверьте у каждого листа вогнутую и выпуклую стороны. Это даст возможность правильно сориентировать листы при склеивании.
Уложив одну заготовку на три параллельно уложенные доски, нанесите на её поверхность столярный клей. Для этого воспользуйтесь прямым и зубчатым шпателями. Помните о том, что работу надо проводить очень быстро, иначе состав начнёт преждевременно схватываться. Производитель клея «Момент столяр» рекомендует соединять детали не позже, чем через две минуты после начала нанесения состава. Поэтому если вы не уверены в скорости своей работы, используйте столярный клей, который не имеет временных ограничений. Конечно, прочность соединения будет немного снижена, однако даже мебельная смесь «ПВА» хорошего качества обеспечит приемлемую степень склеивания.
- Уложив вторую заготовку поверх первой, по периметру будущей крышки стола подложите опорные доски и начинайте стягивать столешницу струбцинами. При этом не забывайте контролировать плоскостность детали при помощи правила. Центр заготовки стянуть струбцинами не получится, поэтому в этой части можно установить груз весом не менее 15 – 20 кг.
После высыхания клея струбцины снимают и приступают к усилению боковых поверхностей столешницы. Для этого полосы фанеры шириной 15 см приклеивают по всему периметру крышки в два слоя. Выполняя эту работу, обязательно проследите, чтобы верхний слой полностью перекрывал места стыкования.
- Для торцевания боковых поверхностей стола применяют дисковую пилу. Паркетку ведут плавно, не спеша. В качестве направляющей удобно использовать всё то же правило. Столешнице придают размер 1500х600 мм с соблюдением прямых углов, для чего пользуются столярным угольником или заводским углом фанерного листа.
Опоры верстака изготавливают из бруса сечением 100х100 мм, соединяя их с проножками и царгами, для которых используют пиломатериал поперечным сечением не менее 60х60 мм. В нашем случае высота станка составляет 900 мм, однако, вы можете скорректировать этот размер под свой рост.
- Сборку ножек производят «в шип» или с использованием шкантов, обязательно нанося столярный клей на соединяемые детали.
Собирая верхнюю и нижнюю раму подверстачья, скрупулёзно выдерживают углы 90 градусов между деталями. Выполнять это требование будет проще, если ещё на этапе подготовки деталей правильно торцевать их края. Ширина рамы нашего сооружения составляет 900 мм, а высота каркаса — 830 мм, учитывая расстояние от пола до нижней проножки в 150 мм.
Для крепления столешницы к подверстачью длинные царги сверлят в трёх местах, через которые крепят детали верстака 8-миллиметровыми саморезами длиной не менее 100 мм.
Чтобы головка метизов и шайба не выпирала за пределы опорных элементов, в них делают углубление перьевым сверлом.
При желании в подверстачье можно соорудить полку. Для этого по размеру нижнего пространства вырезают фанерную панель, в углах которой делают прямоугольные вырезы под ножки станка.
Домашний универсал
Дома занимаются более мелким, но кропотливым техническим творчеством: пайкой, моделизмом, часовым делом, художественным выпиливанием из фанеры и т.п. Для мелкой тонкой работы пригоден универсальный верстак, чертежи которого и приспособлений к нему даны на рис. Стойкость рабочей поверхности и ее вибропоглощение в данном случае не так важны, как ровность, гладкость и некоторая адгезия («прилипаемость» деталей), поэтому столешница покрыта линолеумом. Слесарные тисочки к данному верстаку нужны небольшие, с винтовым зажимным креплением.
Универсальный домашний вертстак
Еще о фанере
Вообще-то работать с металлом «по-грубому» на фанере нежелательно, т.к. она неплохо «отзванивает». Если же подушка доски слесарного верстака делается все-таки из фанеры, то к ее исподу нужно приклеить на ПВА раму (обрамление) тоже из фанеры, см. рис. Верхнюю (рабочую сторону) тогда желательно покрыть сначала линолеумом без подкладки, а уж по нему класть сталь.
Изготовление верстачной доски из фанеры
Тиски и столярка для слесарки

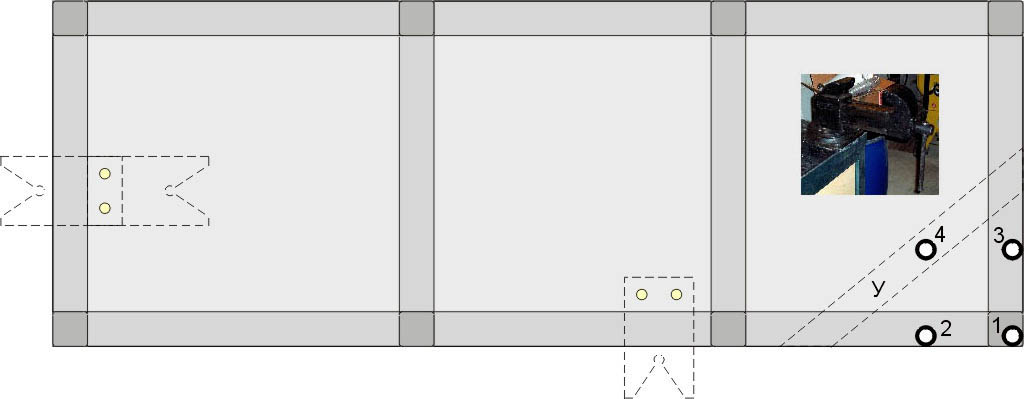

Тиски на слесарном верстаке устанавливаются в углу (см. врезку на рис.), чтобы как можно большая часть динамических нагрузок при обработке металла приходилась по вертикали на угловую стойку. Расположение поперечных балок и промежуточных вертикальных стоек верстака со стационарными тисками желательно делать немного асимметричным, ставя их с меньшими промежутками в сторону угла с тисками. Установку тисков ведут также начиная с угла:
- В деревянную угловую стойку загоняют цанговый анкер под установочный болт, а в металлическую вваривают высокую гайку или резьбовую втулку (точка крепления 1 слева внизу на рис.);
- Если крепежный узел сварной, проходят резьбу метчиками, как в самодельной гайке столярных тисков, см. выше;
- Ставят тиски временно на 1 болт и по месту размечают отверстия под крепежные точки 2, 3 и 4;
- Тиски снимают и сверлят сквозные отверстия 2, 3 и 4;
- Ставят тиски на болты 1, 2 и 3;
- Для крепления на болт 4 подкладывают под крышку (столешницу) укосину У из деревянного бруса от 60х60 или профтрубы от 40х40. Закреплять укосину не обязательно, но она должна упираться из-под низа в верхнюю раму (обвязку) станины, но не в столешницу!
- Крепят тиски окончательно на болт 4.
Как установить тиски на слесаный верстак и приспособить его для столярных работ
Под столярку
Слесарный верстак возможно приспособить и для столярных работ, если просверлить в столешнице 2-4 пары отверстий под фиксацию столярного упора (справа и в центре на рис.). В таком случае к нижней поверхности упора привинчивают саморезами круглые бобышки; хорошо подходят пробки от пластиковых бутылок, они много раз выдерживают посадку втугую.
Особенности конструкции верстака

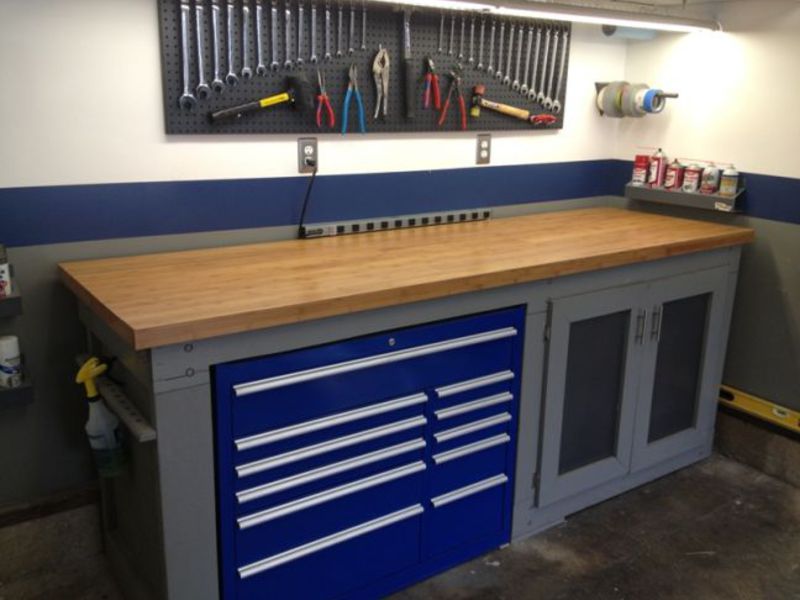

Рабочий верстак для гаража часто сравнивают с письменным столом, потому что он обеспечивает удобство проведения разнообразных работ и дает возможность все необходимые инструменты держать под рукой. Таким образом, кроме столешницы, он имеет большое количество полок и ящиков. Конструкция верстака состоит из следующих элементов:
Обязательно верстак должно хорошо освещаться. Для этого устанавливают стационарную поворотную лампу, которая включается в розетку. Ее можно оборудовать на стене, возле верстака, но гораздо практичнее встроить электрооборудование непосредственно в него. В этом случае не будет никаких проблем с электрификацией, если потребуется установить стол на новое место.
Верстаки для гаража
Для столярки
Крышка столярного верстака, в отличие от слесарного, крепится к подверстачью наглухо и выполняется коробчатой, для общей жесткости. Оптимальный вариант крепления для неразборного верстака – стальные уголки и саморезы. Подверстачье может быть и стальной станиной из описанных выше.

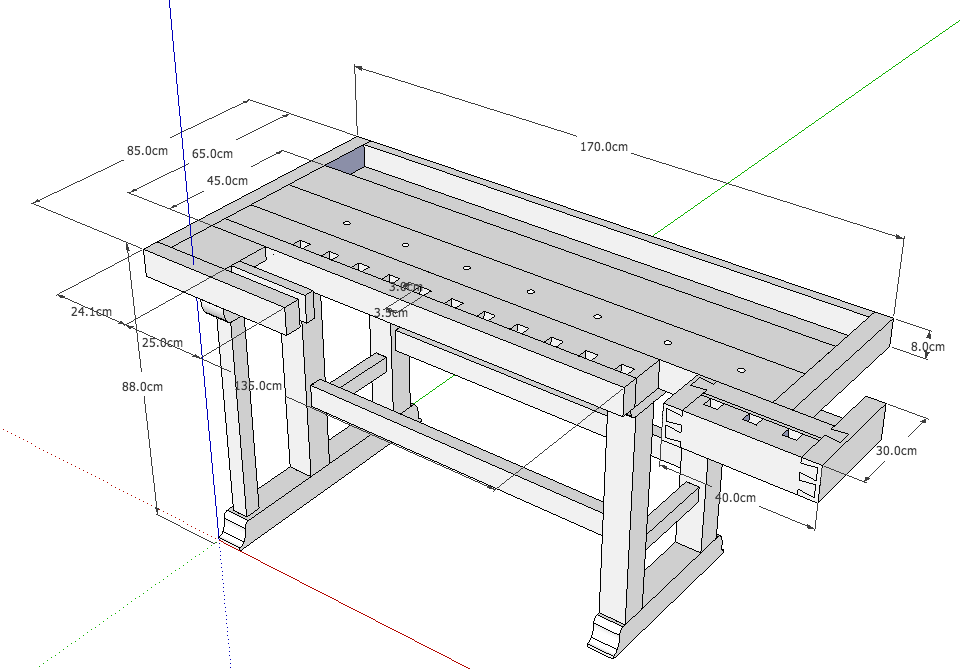

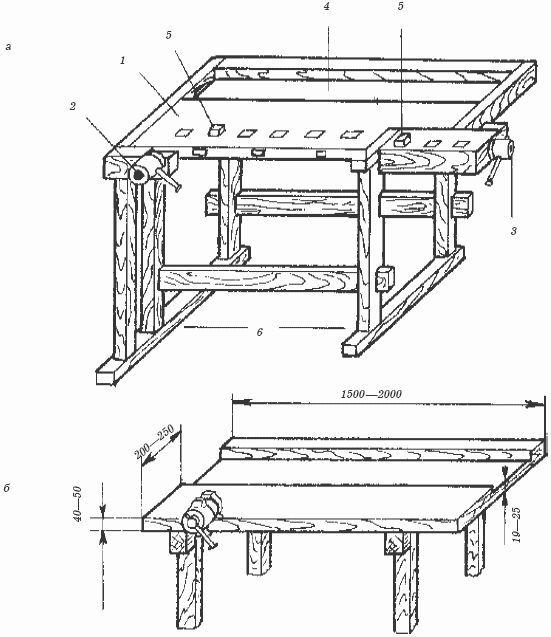

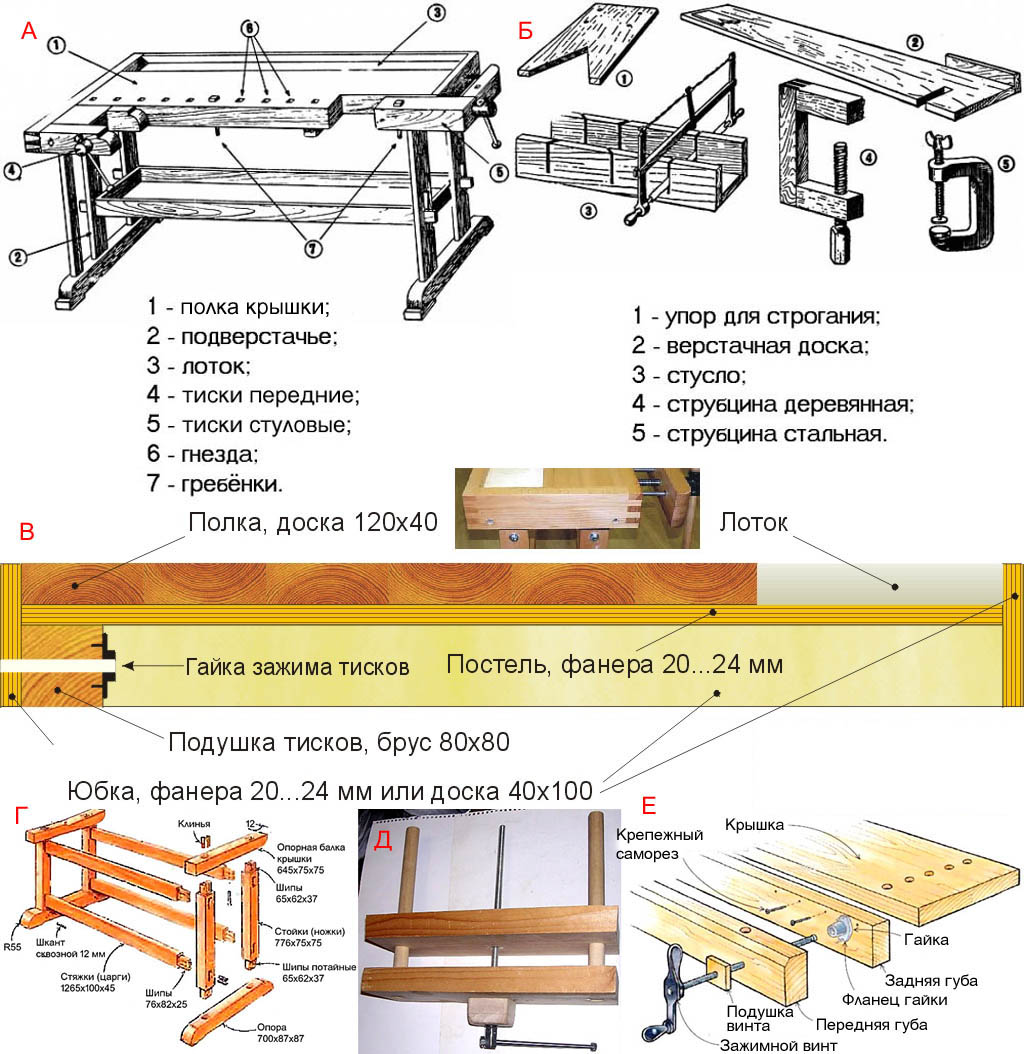

Как устроен столярный верстак традиционного типа, показано на поз. А рис; принадлежности к нему на поз. Б. Верстачная доска (в данном случае это отдельное приспособление) используется для работы с длинномером. Упор в ее пазу делается из подклиненного обрезка доски, см. далее. В доске желательно насверлить продольный ряд отверстий и крепить ее в гнезда болтами с конусными головками впотай. Традиционная конструкция столярного подверстачья показана на поз. Г, но – см. выше.
Устройство самодельного столярного верстака и тисков к нему
Крышку столярного верстака возможно удешевить, выполнив 2-слойной, поз. В. Тогда качественные доски твердого дерева понадобятся только на полку. Настилают ее, кладя доски «горбушками» годичных слоев попеременно вверх и вниз, во избежание коробления. Настил полки сначала сплачивают на клею ПВА или столярном, туго сжав струбциной или обмотав шнуром; ставят на подушку на том же клею. Юбка крышки собирается отдельно на клею и сквозных шипах (врезка на поз. В) и крепится к пакету подушка-полка саморезами.
Тиски для столярки
Цельнодеревянные столярные тиски, передние и стуловые, в настоящее время почти начисто вытеснены тисками с металлическим винтовым зажимом, поз. Д; их устройство показано на поз. Е. Тут необходимы некоторые замечания.
Первое – под головку зажимного винта нужно подложить 2-3 стальные шайбы, иначе он быстро проест подушку (деревяшка 4х4х1 см). Второе – если гайка не заказная и не покупная фасонная, то обзаведитесь хоть на время комплектом метчиков под используемую резьбу. В таком случае не старайтесь для ровности и плавности зажима применять слишком толстый винт; М12-М16 вполне достаточно.
Гайку самодельной зажимной пары наваривают на основание диаметром от 60 мм или, квадратное, от 70х70 мм. Утапливать ее в подушку зажима на надо, так меньше вероятности, что гайку сорвет при зажимании. Но от сварки резьбу безобразно уведет, болтом не прогонишь. Резьбу приваренной гайки нужно будет проходить метчиками по полной схеме, как при нарезке: первый метчик – второй – третий (если входит в комлект).
Верстак: правила конструирования, изготовление для разного рода столярных и слесарных работ
В том-то и дело, что в конструкции верстака нижняя полка нужна обязательно особенно на мобильном верстаке. Повторение в конструкции для собственного пользования промышленных прототипов, предназначенных для интенсивной работы в 3 смены и статическую нагрузку более чем в тонну, при сроке службы от 20 лет — одна из типичных ошибок разработки верстаков собственной конструкции.
Вторая — пренебрежение вибрациями. Особенно сильно вибрации сказываются в верстаках на металлической станине. Третья — повторяют столярные или слесарные верстаки; возможно, с некоторыми доработками под свою руку.
Изготовление сторон верстака

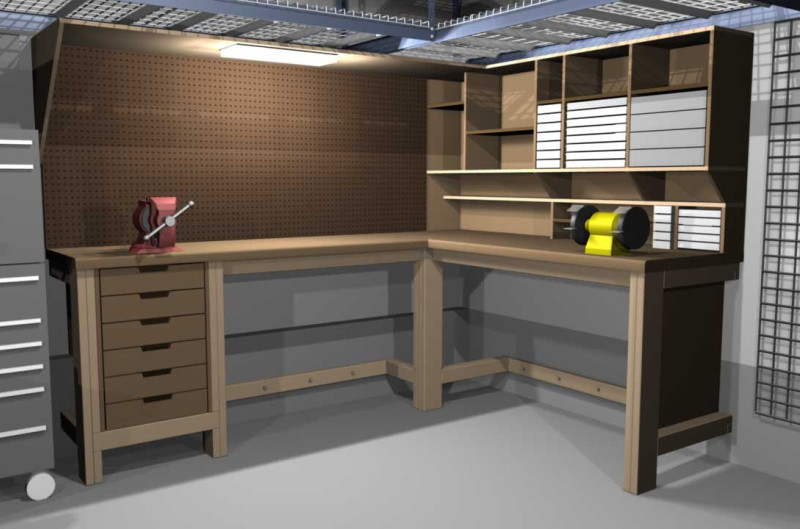

Бывают верстаки более или менее специализированные или, наоборот, универсальные, временные из подручных материалов и др. Во-вторых, как сделать верстак общего назначения или универсальный для особых условий использования — в тесном гараже, под столярку на стройке из подручного хлама, домашний для мелкой точной работы, детский. Это неправильное решение не только потому, что деревянная столешница от столярных работ портится. Главное, что здесь плохо — технологические жидкости, применяемые при обработке металла — масло, керосин и др.
Пропитанное ими дерево становится гораздо более горючим. Возможно и самовоспламенение; вспомните, на производстве категорически запрещено накапливать промасленную ветошь. Подход к конструированию столешницы доски, крышки универсального верстака нужен другой исходя из того, для какой работы он преимущественно используется — тонкой или грубой, см. Под слесарку крышку накрывают листом стали толщиной 1, мм и ставят тиски на подушке.
Верстак-скамейка хорошо гасит вибрации; сделать его можно из сосны или ели. Но конструкция сложна, с длинномерными материалами и мебелью работать на таком верстаке неудобно. Поэтому мы посмотрим сначала, как сделать наиболее употребительный столярный верстак, затем гаражный и слесарный.
Далее постараемся объединить их в универсальный верстак и поглядим, чего на этой основе можно придумать для особых потребностей. Примечание: размеры верстака в высоту ок.
Инструкция и идеи по изготовлению верстака для собственной столярной мастерской
Длина и ширина выбираются по месту установки и роду работ в пределах и мм соотв. Крышку с полкой чаще всего выполняют заодно, неразъемными, и называют просто крышкой, верстачной доской или столешницей. Для гашения вибраций полку всегда делают на основе постели, подложке из дерева. В слесарном верстаке постель накрывается стальным листом от 2 мм толщиной и может быть выполнена из хвойной древесины.
Ее общая прочность достаточна, а стальная покрышка предохраняет дерево от местных повреждений и попадания техжидкостей. В столярном верстаке постель из качественной без сучков, свилей, и др.
Домашние мастера подготавливают собственное рабочее место с особой тщательностью. От этого зависит качество изготавливаемых изделий. Немаловажную роль играет в этой ситуации столярный верстак.
Традиционная конструкция подверстачья, наоборот, разборная из того же дерева, что и полка столярного. Это исходит от мастеров-шабашников прошлого, перевозивших свое оборудование от заказчика к заказчику на телеге. Стационарный деревянный верстак имеет перед таковым на стальной станине преимущества не только в меньшей стоимости и трудоемкости. Дерево, во-первых, не пластично. Верстак на деревянном основании можно сломать, но, если древесина использована выдержанная и пропитанная, он никогда не прогнется.
Во-вторых, дерево отлично гасит вибрации. Фундаменты ваших строений ведь не усиленные вибропоглощающие, как цехов на заводе?
А общую прочность и устойчивость станины домашнего верстака вполне обеспечит хвойная деловая древесина обычного качества. Конструкция деревянной станины верстака из досок х40 показана слева на рис. Допустимая статическая нагрузка — кгс; динамическая по вертикали вниз в течение 1 с — кгс. Угловые стойки ножки собираются на саморезах 6х70 зигзагом змейкой с отступом от кромки 30 мм и шагом мм. Крепление двусторонее; змейки с той и другой стороны пакета ведутся в зеркальном отражении.
Промежуточные опорные балки крепятся стальными уголками на саморезах; краевые — парами саморезов у шипам стоек и, снаружи, уголками. Если есть в наличии брус х50 или … х60, конструкцию можно упростить, как показано в центре на рис.
Верстаки на дачу
Когда дачный домик или др. легкое деревянное сооружение еще только строится, тут не до верстачных премудростей, нужно хоть что-то, на чем можно производить несложные столярные работы. Для такого случая на скорую руку можно сколотить столярный верстак для дачи из подручных материалов, слева на рис. Конструкция замечательна тем, что в ней наглядно и полно воплощен принцип: на плохом оборудовании делаем хорошие вещи.
Для последующих работ по обустройству дачи пригодится мини-верстак, справа на рис. При минимальном расходе материала и предельно простой конструкции он достаточно для обычных столярных работ устойчив во всех отношениях, т.к. середина верстачной доски подперта парой подкосов. Если их поставить на болты, верстак получится складным и от выходных до выходных стоять в кладовке. Для разборки после высвобождения подкосов распорку вместе с ними вынимают, а ножки подворачивают под доску. Наконец, для дачи, обитаемой постоянно или все лето, с мастеровым хозяином, кстати придется более сложный, но полнофункциональный складной верстак, см. видео ниже.
Особенность этого необычного мини-верстака состоите том, что его рабочую плиту можно прикрепить к любому столу в любом удобном месте. Передний прижимной брусок верстака можно быстро перемещать из одного крайнего положения в другое с помощью кулачка-эксцентрика с рукояткой.
Параллельное движение прижимного бруска осуществляется двумя направляющими штангами, которые проходят сквозь рабочую плиту и соединены с этим бруском. На противоположные концы направляющих штанг надеты пружины, работающие на сжатие. Усилие сжатия этих пружин и обеспечивает закрепление заготовок между прижимным бруском и рабочей плитой. Необходимое натяжение пружин регулируется с помощью круглых гаек с накаткой на боковой поверхности.Свободные концы направляющих штанг соединены между собой продольной штангой. Точно напротив середины продольной штанги установлен кулачок-эксцентрик с рукояткой. Повернув кулачок вокруг его оси по часовой стрелке, можно «отжать» прижимной брусок и освободить деталь. Чтобы зажать деталь, кулачок нужно повернуть против часовой стрелки. Необходимое усилие прижима обеспечивают пружины.Для ограничения максимальной величины хода «отжатия» бруска на продольной штанге предусмотрены две шпильки с барашковыми гайками в качестве упора. Рабочий ход у прижимного бруска сравнительно небольшой – он определяется формой и размером кулачка-эксцентрика, а также положением упорных барашковых гаек. Но тем не менее его вполне хватает для того, чтобы закрепить заготовку. Основное преимущество такого механизма – деталь можно быстро закрепить итакже быстро снять.В рабочей плите и переднем прижимном бруске просверлены несколько параллельных рядов отверстий. Они предназначены для установки специальных зажимных кулачков – больших и малых, в комплекте их должно быть по 4 шт. каждого вида. Кулачки позволяют закрепить на верстаке детали практически любого размера и любой формы.Для фиксирования обрабатываемой заготовки на рабочей плите в «продольном» направлении в конструкции предусмотрен специальный винтовой зажим. В его подвижной бобышке, которая перемещается с помощью ходового винта с маховичком, также имеется отверстие для установки зажимного кулачка.Мини-верстак очень удобен в работе. Легко настраивается для работы с заготовками и деталями разной формы. Также легко снимается и устанавливается в любом удобном для работы месте, а в сложенном виде свободно размещается в ящике письменного стола.
Закрепить заготовку вдоль или поперек верстака не составляет большого труда.
В отверстия, высверленные параллельными рядами в рабочей плите и зажимном бруске, вставляют входящие в комплект устройства зажимные кулачки.
Зажимные кулачки можно поворачивать в любую сторону, что позволяет закреплять и заготовки сложной формы.
Для крепления плоской заготовки непосредственно к рабочей плите можно использовать малые зажимные кулачки.
Складной верстак универсальный может стать незаменимой вещью при оборудовании рабочего места в гараже или дома для работы с деревом или металлом.
Далеко не каждая поверхность рабочего стола способна выдержать нагрузки, которые бывают при работе с металлическими изделиями. Такой верстак изготавливается из особо прочных материалов, готовых к рабочим нагрузкам, ударам и повышенному давлению.
Изготовление и сборка боковин
Конструкция боковины состоит из двух ножек (В), царг и опор (А). Деталь собирают на сквозном клееном шипе.
Фигурные вырезы царг и опор (деталь А) выпиливают на ленточной пиле с последующей шлифовкой кромок.
В соответствии с указанными в схеме размерами на ножках делают разметку гнезд для шипов проножек, после чего выбирают их стамеской или фрезеруют.
На внешней стороне ножек цекуют коническое углубление под головку стяжного болта. Углубление диаметром 35 мм и глубиной 11 мм делают сверлом Форстнера. По центру сверлят сквозное отверстие диаметром 14 мм.
Выпиливание шипов и проушин
Шипы и проушины делают на пильном станке или вручную, руководствуясь базовыми принципами создания шиповых соединений. В столь ответственной конструкции первый вариант предпочтительней, поскольку позволяет минимизировать погрешности и неточности, обеспечив безупречную подгонку соединения. Заготовки должны иметь подготовленные ровные поверхности и соответствовать размерам, указанным в чертеже.
Половинки деталей A склеивают между собой, предварительно расположив в пазу вкладыш, который предотвратит смещение.
Сборка боковины
Детали А и B склеивают в готовое соединение. После высыхания проступившие излишки клея аккуратно зачищают стамеской. Собранную боковину шлифуют.
По центру склеенной царги просверливают отверстие 19х38 мм под шкант (L) для фиксации крышки верстака.
Виды верстаков
Верстаки изготавливаются для обработки металла (слесарный) и дерева (столярный). Различаются конструкции материалом столешниц. У слесарных моделей столешница в обязательном порядке должна быть металлической, так как работа с металлом подразумевает использование машинного масла и других жидкостей, которые на деревянной поверхности могут оставить следы.

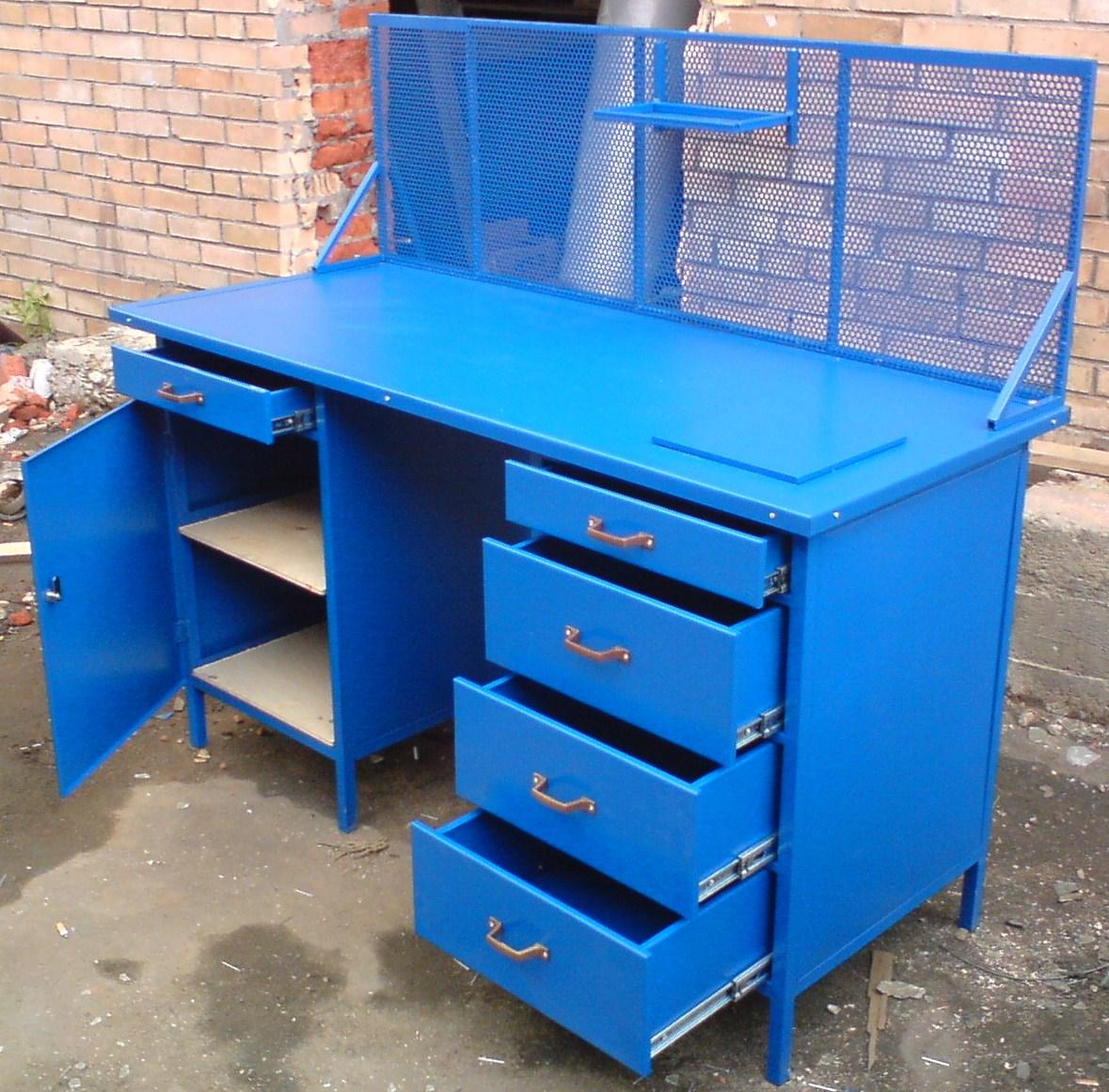

Верстак металлический
Также при обработке металлических деталей часто требуется усилие, использование острого инструмента, поэтому оптимальней всего оснащать верстак металлической столешницей.
Универсальный верстак
Использование стройматериалов
Ножки верстака из строганных брусьев
- Крышкой верстака может служить старая ненужная дверь. Толщина досок, используемых для столешницы, должна быть около 5-6 см.
- Перед изготовлением приспособления необходимо определиться, каким будет верстак – стационарным или разборным. Исходя из этого, выбирается крепление (болты, шурупы, гайки, гвоздики).
- Желательно, чтобы рабочий стол имел несколько тисков. Один можно установить сбоку, а другой – спереди. Тиски удобны тем, что они фиксируют изделия, предназначенные для обработки. Универсальная ширина губок тисков равняется 5 см.
Крепление тисков на верстаке
Как сделать слесарный верстак своими руками: советы по изготовлению металлического самодельного оборудования
- Особенности конструкции
- Этап проектирования
- Рекомендации по изготовлению
Если предполагается проводить столярные работы, то можно изготовить своими руками верстак из дерева. В противном случае предпочтение стоит отдать конструкции из металла
Определившись с размерами оборудования, следует обратить внимание на некоторые особенности конструкции:
- Станину верстака лучше всего изготовить из металлического уголка или трубы квадратного сечения. При этом следует брать сталь толщиной от 3 до 5 мм и шириной 30−50 мм.
- Конструкция стационарного верстака должна быть сварной, так как болтовые соединения могут не только мешать, но и снизят жесткость.
- Столешница изготавливается из листа металла и при выборе его толщины необходимо подумать о жесткости, также устранении возможных вибраций.
- Если часть заготовок будет подвергаться ударной обработке, часть столешницы следует изготовить из металла, толщиной от 15 мм.
- Форма столешницы может быть любой, но П-образная менее удобна при работе. Если верстак будет оснащаться дополнительным оборудованием, например, для гибки металла, то такие устройства следует размещать на торцах.
- Ящики, предназначенные для хранения инструмента, заготовок и других предметов, лучше сделать выдвижными, чтобы в них не попадала стружка.
- Тумбочки не должны занимать все свободное пространство под столом.
- Поверхность столешницы должна быть ровной без различных углублений и бортиков. Аналогичные требования предъявляются и к покрытию пола.
- Если на верстаке будет установлено электрическое оборудование, металлические части стола необходимо заземлить. Для создания комфортных условий работы следует подумать о розетках и освещении.
Этап проектирования
Также можно начать изготавливать верстак металлический слесарный своими руками от стены, к которой крепится основной элемент конструкции. Из положительных моментов этого способа стоит отметить возможность быстро вносить изменения конструкцию.
Однако есть и недостаток — отсутствие заранее продуманного плана может стать причиной создания не самой продуманной конструкции.
Второй способ заключается в составлении чертежа будущего верстака и в соответствии с ними осуществляется подбор материалов. В такой ситуации стоимость оборудования может оказаться выше, но при этом конструкция будет хорошо продумана. По какому пути стоит пойти, решает только мастер.
Столешницу стоит изготовить из досок, а сверху накрыть листовым металлом толщиной в 2 мм
Здесь особое внимание необходимо уделить древесине, которая должна быть хорошо высушена, чтобы в будущем поверхность под металлом не начала искривляться
Каркас полок и другие не силовые элементы конструкции можно изготовить из уголка 20х20х3 мм. Силовая полка выполняется из древесины толщиной около 20 мм, после чего может быть обшита стальным листом. Для изготовления остальных полок можно использовать фанеру.
Из уголка нарезаются заготовки необходимой длины и затем с помощью сварки соединяются. Опорные пластины, прикрепленные к ножкам, способны сделать конструкцию достаточно устойчивой.
Однако их можно прикрепить к полу, используя анкерные болты или шурупы с шестигранной головкой.
Выбираются крепежные элементы в зависимости от материала пола. Заключительный этап изготовления станины предполагает ее обработку краской.
Для столешницы потребуются следующие материалы:
- Уголок металлический 20х20 мм.
- Доска толщиной 50 мм.
- Стальной лист толщиной в 2 мм.
Перед началом сборки столешницы, деревянные элементы стоит покрыть огнеупорным составом, который способен защитить доски не только от искр, но и жуков-короедов. Когда доски будут плотно уложены, столешница накрывается листом железа и выравнивается.
После этого по контуру верстака укладывается уголок 20х20 и крепится с помощью болтов к основанию. Для удобства работы на оборудовании стоит использовать крепежные элементы с потайными головками.
Для изготовления ящиков листовой металл раскраивается в соответствии с чертежом, и ему придается необходимая форма. После этого конструкцию остается сварить по углам и вставить в направляющие верстака. Когда все работы по его изготовлению будут завершены, можно начать устанавливать дополнительное навесное оборудование.
Виды столов
Наиболее распространенные верстаки делятся на слесарные для работы по металлу, столярные для столярных работ и многоцелевые верстаки, сочетающие в себе обе рабочие поверхности.
Слесарный стол отличается особой прочностью, так как используется для точения, шлифования, резки, сборки и разборки различных деталей и металлоконструкций. Основание стола изготовлено из металла и имеет антикоррозийную защиту. На основании установлена сотовая клетка для поглощения вибраций. Поверхность стола должна иметь достаточную толщину — от 2,5 до 5 см. Столешница обычно изготавливается из ДСП, гипсокартона или МДФ и защищена сверху стальной пластиной. Такая защита необходима для предотвращения повреждений от ручных и электроинструментов или различных химических веществ. Для ускорения работы стол оснащен фартуком для инструментов, местом для различных видов оборудования, например, для различных тисков или сварочного оборудования, выдвижными ящиками.
Стол деревообрабатывающий предназначен для обработки деревянных деталей и изготовления различных деревянных предметов и мебели. В основном он изготавливается из твердых пород дерева. Она не требует защиты, усиленного пола и большой рабочей поверхности. Оптимальный размер верстака — 100 x 300 см. Он оснащен тисками и различными видами приспособлений с вертикальными и горизонтальными деревянными зажимами для заготовок. На верстаке также есть дополнительное место для вспомогательных инструментов, например, лобзика или фрезера.
Верстак столяра мало чем отличается от столярного верстака, за исключением того, что он усилен и имеет рабочую поверхность размером до 150 х 600 см. Усиление и большая длина стола обусловлены тем, что в работе используется массив дерева. Конструкция включает дополнительные элементы в виде фартука для ручных инструментов и места для оборудования.
Универсальный верстак — это нечто среднее между двумя верстаками — плотницким и столярным. Он оснащен всеми видами крепежа, а его верстак защищен стальными пластинами. С помощью этого верстака можно работать с любыми материалами.
Все верстаки можно не только разделить на типы, но и подразделить на виды:
- с одной или двумя тумбами,
- складной или откидной с креплением к стене.
Кроме того, верстаки могут быть разных размеров, например, мини-верстак; они имеют колеса, как тележка для перемещения переносного стола; верстак может быть ювелирным, переносным или большим угловым рабочим местом со съемными панелями, отдельным рабочим местом для сварки. Для дома лучше всего сделать самодельный универсальный стол.
Верстак своими руками – общие положения
Вначале надо определиться с высотой стола. Домашний мастер должен спокойно выполнять работу в положении стоя и при этом не сутулиться. Поэтому, проектируя верстак, надо ориентироваться на высоту его стола в 80-85 см. Далее, определяют конфигурацию, которая зависит от применяемого мастером оборудования и используемых им приспособлений. В это число входят струбцины, тиски, различные упоры. Надо учесть при их расположении на столешнице и то, какой рукой чаще всего пользуется этот человек, то есть он правша или левша.
Устройство столярного верстака с тисками.
Размеры верстака зависят от выделенного для него места. Желательно, чтобы габариты его были в следующих пределах:
- длина – 1,9-2,4 м;
- ширина – 90-95 см;
- высота 80-85 см.
Под верстаком надо смонтировать тумбы для хранения инструментов и материалов. Надо определиться – будет ли конструкция стационарной или ее желательно время от времени убирать из мастерской. При втором случае стол делают из материала с меньшей толщиной, а его крышка и ножки должны быть разборными.
Верстак надо устанавливать в хорошо освещенном месте (у окна), но при этом надо установить и лампы для освещения в вечернее время. Рядом со столом устанавливаются электрические розетки для дрели и другого инструмента. Подводка проводов должна быть проведена с использованием металлической или пластиковой трубы.
