Как правильно выбрать осветительное оборудование
Чтобы подобрать источники света для предприятия, рекомендуем вам ориентироваться на основные технические требования, отражённые в нормативных документах (инструкциях, ГОСТах, СНиП).
Основные технические требования сводятся к следующим пунктам:
- обеспечение безопасности работающего персонала
- свободный доступ к осветительному оборудованию для ремонтной бригады
- обеспечение нормированного уровня освещённости
- соответствие светильников и другого осветительного оборудования принципам экономии электроэнергии
- обеспечение качества света (равномерность, ограничение тёмных зон, отсутствие зон ослепления в виде бликов, исключение пульсации)
- удобство монтажа и небольшая протяженность проводки
- надёжное крепление, исключающее случайное падение осветительных приборов
Немаловажно и соблюдение назначения осветительной системы, которое возможно только с учётом основных факторов производства:
- окружающей среды в рабочем помещении (наличия пыли, химических веществ, влаги)
- строительных особенностей и характеристик помещения (его высоты, площади, отражающих способностей рабочих поверхностей, стен, пола и потолка, наличия ферм и мостиков)
- качества освещения (общее, локальное или аварийное)
Установка светильников на потолок
Техническими нормами регулируется также высота размещения прожекторов, ламп и светильников. Эти показатели важны для обеспечения экономичности, безопасности и простоты обслуживания осветительных приборов:
- не выше 5 метров в рабочих помещениях (доступ с лестницы или стремянки)
- до 2,1 метра в помещениях с близким расположением токонесущих частей
- в 1,8 метра над настилами кранов
- в 2,2 метра над любым настилом и площадкой (при условии обслуживания с этой же площадки)
Свес подвесных ламп не должен быть больше 1,5 метра. Обычно свесы используются для облегчения доступа к осветительным приборам при техническом обслуживании и для улучшения показателей экономичности без потери условий освещения.
Качество освещения на предприятии во многом зависит от грамотно составленного специалистами проекта. Без правильных расчётов с учётом всех технических и санитарных норм невозможно добиться хорошего результата.
Также специалисты рекомендуют выбирать для осветительных систем только сертифицированные, то есть, экономичные и безопасные модели осветительных приборов.
Звездное небо из оптоволокна на натяжном потолке своими руками
- Крепим багеты для фиксации полотна на расстоянии пяти сантиметров от базового потолка.
- На поверхности чертим место расположения оптоволоконных нитей.
- Аккуратно, чтобы не переломить, фиксируем специальными скобами пучки.
- Закрепляем проекторы и подключаем к нему нити.
- Натягиваем полотно.
- На кончик паяльника крепим тонкую проволоку и делаем отверстие в месте фиксации «звезды».
- Вытягиваем через проделанное отверстие кончик оптоволокна, обрезаем до нужной длины и обрабатываем клеем.
Учтите, что оптоволокно подходит только для создания декоративной подсветки, но не используется как основное освещение для помещения.
Как установить люстру — что нужно сделать перед установкой натяжного потолка?
Самыми основными способами крепления люстры к потолку является монтаж на потолочный крюк и монтаж на крепежную планку. В данной статье будет рассмотрено как повесить люстру на крепежную планку. Для этого перед установкой натяжного потолка необходимо сначала подготовить основание для крепления монтажной планки.
Довольно распространенным методом установки люстры также сегодня является крепление на планку. В комплект светильника всегда входят шпильки для крепления и монтажная планка.
В качестве основы при данном способе установки используется закладная, которая должна быть чуть выше уровня натяжного потолка или на одном уровне с ней. Закладная может иметь вид бруса, который устанавливается к основному потолку и выверяется по высоте. При креплении на планку, в качестве закладной также можно применять влагостойкая фанера.
Толщина закладной должна быть подходящей для прочного держания крепежа в фанере, а ее размеры должны быть, как минимум, такими же, как и у основания люстры.
Вначале необходимо в месте установки прикрепить к основному потолку деревянный брусок. Для точного определения места для монтирования термокольца лучше всего заранее разметить центр бруска. Далее осуществляется монтаж самого потолка.
При наличии у люстры нескольких крепежных элементов должно обязательно иметься пару брусков. Установочные бруски необходимо опустить до уровня будущего потолка, если высота потолка в отделываемом помещении позволяет скрывать под полотном вентиляционные короба и электропроводку. Делают это с помощью специальных стоек.
Крепление люстры к бетонному потолку может допускаться в том случае, если высота потолка не позволяет спрятать даже небольшой брусок под пленку.
Внимание! Все работы по установке крепления для люстры (закладной), вырез отверстия в натяжном потолке обязаны выполнять профессионалы – работники которые непосредственно выполняют монтаж потолка. Так как эти люди определяют, на каком уровне будет натянуто полотно и на какой высоте нужно крепить закладные
Если работники отказываются делать крепления для люстры или светильника, гоните их в шею — это халтурщики.
При натянутой пленке, в месте крепления приклеивается кольцо и вырезается отверстие. Размеры диаметра основания устанавливаемой люстры при этом должны быть чуть большими по сравнению с размерами отверстия. К монтажной планке, закрепленной с помощью саморезов к бруску, присоединяется люстра, которую в таком случае нельзя регулировать по высоте.
Как повесить люстру — фиксируем люстру на крепежную планку
Последним этапом работы после установки потолков можно назвать непосредственно монтаж самой люстры. Здесь, во-первых, необходимо проверить то, насколько надежно монтажная планка закреплена к поверхности потолка. Затем на требуемом расстоянии отрегулировать и зафиксировать на самой планке крепежные болты, к которым и будет крепиться вся люстра.
Для этого болты раздвигаются и вставляются в отверстия декоративной крышки, затем их необходимо зафиксировать и закрепить гайками на этом расстоянии. Эти болты лучше выставить и закрепить на нужном расстоянии до крепления монтажной планки к потолку (согласитесь вымерять и фиксировать на полу проще чем наверху под потолком).
Сняв напряжение с электропроводки, провода люстры соединяют с проводкой от выключателя. Как выполнить подключение люстры смотрите в следующей статье. В данной статье мы этот шаг пропустим и рассмотрим только как установить люстру на натяжной потолок .
После этого необходимо попросить кого-нибудь подержать люстру, и, встав повыше, прикрепить люстру к потолку на шурупах. Далее над планкой следует приставить декоративный колпак, причем сделать это нужно так, чтобы болты, вставленные в планку, полностью совпали с отверстиями в накладке люстры. Затем необходимо плотно прижать декоративную накладку к потолку и закрутить ее декоративными гайками.
Поверхность натяжного потолка не должна быть повреждена, поэтому действовать надо очень аккуратно. Последнее, что нужно сделать, — затянуть две крепежные декоративные гайки. На этом установку люстры можно считать законченной и ее можно использовать по назначению.
Можно ли добавить светильник в существующую систему освещения?
Ответ на вопрос положительный, но тут не обойтись без демонтажа потолочного покрытия. В зависимости от поставленных задач, его убирают частично или полностью. При гарпунном креплении проблема решается проще. Процедура предполагает такой порядок:
- Демонтаж полотна с помощью специальной отвёртки.
- Нанесение разметки по поверхности базового потолка.
- Подготовка, установка закладных платформ.
- Прокладка электропроводки заново.
- Установка полотна на место.
- Создание отверстий, использование термоколец.
- Встраивание дополнительных светильников.
Заранее продумайте схему размещения элементов освещения на потолке.
Подключение светильников и завершение установки
К началу сборки электросети из всех отверстий должны быть выведены и зачищены концы кабелей. Все подготовительные работы проводятся до того, как будет установлено крепление светильников.
Обычно патроны GX53 имеют два выведенных провода с зачищенными и облуженными концами. Их проще всего соединять с проводкой осветительной сети пружинными или флажковыми клеммами WAGO, хотя с успехом можно использовать и обычные винтовые. Как правило, светильник соединяется только с одним проводом, хотя возможно объединение осветительных приборов в гирлянду. В таком случае следует потрудиться над тем, чтобы подача питания приходилась на среднюю часть цепочки: так потери напряжения на тонком проводе будут меньше.
Конечно, возможна организация многоконтурной осветительной сети, для чего вполне подходит стандартная пара двухжильных кабелей, замурованная в перекрытие для подключения люстры к двухклавишному выключателю. Подключение в этой точке можно выполнить даже без распределительной коробки, но желательно использовать соединительные клеммы, наполненные пастой. Достаточно лишь найти среди проводов общий ноль, отметив фазные проводники путём измерения их потенциала относительно заземлённых конструкций.
В завершение проводится крепление светильников. Если используются штатные регулируемые стойки, то после закрепления центральной скобы необходимо ослабить прижим винтов, выровнять фланец светильника в плоскости потолка, а затем затянуть прижим обратно. С самодельными креплениями работать проще: за счёт перегиба на складках образуется своего рода гармошка, которая прекрасно держит форму и легко регулируется усилием одной руки.
Как сделать разметку под установку точечного светильника на натяжной потолок
Что нам потребуется для разметки:
- карандаш
- рулетка
- шнур разметочный
- хлыст ПВХ багета
Для нанесения разметки на основной потолок основными нашими инструментами будут карандаш и рулетка. При выборе комбинации расположения светильников следует следовать нескольким правилам: не стоит делать большого расстояния между точками, во всем должна прослеживаться закономерность и упорядоченность.
Вариантов расположения светильников огромное количество. Самыми распространенными из них будут фигуры правильных форм: овал, круг, прямоугольник, прямые линии. Но также возможны варианты хаотичного размещения спотов на потолке.
Если требуется начертить на потолке круг, то для простоты можно использовать багет ПВХ. Для этого в профиле сверлится два отверстия на расстоянии друг от друга равном радиусу круга. Через одно отверстие мы закрепим багет к основному потолку, а через второе вставим карандаш. Теперь используя профиль как циркуль начертим круг. Длину круга можно посчитать по школьной формуле 2∏R2, где ∏=3,14. Количество промежутков между светильниками равно количеству их. Если светильников 6, то расстояние по прямой между светильниками всегда будет ровняться радиусу круга.
Нарисовать дугу тоже не составит труда. Для этого отмечаем 2 крайние точки монтажа светильников. Затем при помощи помощника прикладываем багет ПВХ к потолку, загибаем на требуемый радиус и проводим карандашом линию. Если поставить на багете метки крайних светильников, то уже на полу можно измерить длину нашей дуги прям по багету.
Если требуется изобразить из светильников что-то более сложное, то тут однозначных шаблонов нет. Для этого можно использовать комбинации из более простых фигур. И да, для размещения светильников по прямой линии достаточно воспользоваться разметочным шнуром.
Особенности установки подвесных люстр в натяжном потолке
- Вырезаем из фанеры пластину 15*15 см и делаем по центру отверстие диаметром 2 см.
- Монтируем на подвесах с помощью дюбелей эту деталь к потолку.
- Натягиваем шворку, чтобы определить уровень расположенной пластины по отношению к потолочным багетам.
- Продеваем в отверстие провод и тестируем цепь.
- Натягиваем полотно и в месте центрального отверстия пластины клеим термокольцо.
- После полного приклеивания вырезаем внутри кольца круг по периметру.
- Вытягиваем провод и подсоединяем к люстре.
- Прикручиваем держатель к монтажной пластине.
- Крепим люстру и подключаем к сети.
При установке с помощью крючка работы выполняем в такой же последовательности, но вместо монтажной пластины фиксируется крюк из арматуры. Этим методом можно выполнить несколько креплений светильников в натяжных потолках.
Как крепить встроенные лампочки на натяжном потолке?
Главное, правильно подобрать лампы с подходящими характеристиками. Светильники можно расположить так же, как и в случае с гипсокартонными конструкциями. Материал потолка тоже оказывает влияние на выбор тех или иных вариантов изделий. К примеру, для традиционной плёнки ПВХ лампы накаливания не подходят.
Как установить выше уровня натяжного потолка?
В таком случае свечение будет идти непосредственно от потолка. Очень красиво выглядит. Но КПД от устройств задействовано не полностью. Часть энергии распространяется выше потолка, не попадает в комнату.
Демонтаж потолочного полотна в любом случае станет необходимым шагом. Задача упрощается, только если использована форма клиньев. Сам материал нужно немного нагреть перед тем, как завершить монтаж.
Крепёж на одном уровне
Главное, предусмотреть дополнительные места для крепления, материал может не выдержать веса изделий. Такой вариант установки прост: достаточно использовать стандартные соединительные элементы вроде крючков и тому подобных вариантов.
Как закрепить ниже уровня натяжного потолка?
В данном случае рассеивание света максимальное. Но с мощностью и слоем тока могут возникать определённые проблемы. У любой лампочки будет ограничение по мощности: допустимо использовать показатели до 35 Ватт и меньше. Напряжение не должно превышать 220 В. В связи с этим применяют трансформаторы.
Установка светильников точечного типа: позитив и негатив
Монтаж точечных светильников имеет ряд преимуществ:
1. Удобство освещения. При необходимости удается подсветить конкретную часть комнаты, что при зонировании очень полезно.
2. Гарантия равномерности в освещении. Компактность устройства позволяет установить его в любой части помещения.
Это значит, что неосвещенных зон в комнате больше не остается.
Многие считают, что установка люстры с большим числом ламп гарантированно решает вопрос освещения.
Но это не так.
Даже самый мощный источник света может не справиться с освещением отдаленных участков.
Кроме этого, всегда остается проблема с появлением собственной тени в определенном углу.
3. Экономичность. Одно из главных преимуществ точечных светильников является минимальное потребление энергии. В итоге счет за свет будет ниже.
4. Компактность точечных светильников позволяет с успехом экономить пространство. Благодаря этому удается организовать даже самый замысловатый дизайн.
5. Свет рассеивается под углом в 30-40 градусов. Благодаря этому удается качественно осветить объекты, которые находятся на полу. Такая особенность полезна при организации рабочего места, где необходимо качественное освещение.
6. Большой ресурс. В среднем точечные светильники способны прослужить дольше, чем привычная люстра.
7. Минимальный риск. Большая часть таких источников света питается напряжением 12 Вольт, что повышает уровень безопасности точечной системы, а также экономит деньги хозяина. Кроме этого, в точечные устройства могут устанавливаться любые виды ламп (даже светодиодные).
8. Широкий ассортимент цветов. Благодаря многообразию светильников, удается создать интерьер своей мечты.
9. Доступная цена. Если сравнивать с затратами на покупку той же люстры, то компактные источники света более выгодны.
Минусы:
1. Высокие требования к знаниям на этапе проектирования. Чтобы грамотно построить освещение с применением точечных светильников, стоит учесть ряд факторов — правила подведения проводки, особенности применения блока питания, нюансы монтажа и так далее. С такой работой новичку без навыков не справиться.
2. Многие точечные светильники требуют определенного пространства для монтажа, что недопустимо для помещений с низкими потолками.
3. Такие изделия находятся слишком близко от натяжного полотна. Это создает определенные риски перегрева и повреждения поверхности.
Как соединить провода
Для того чтобы соединить провода, используйте гильзы. Лучше всего приобрести медно-луженые либо медные изделия. Кроме того, для выполнения работы понадобится обжимной пресс. Этот способ отлично подходит для того чтобы соединить провода из меди. Сравниться с ним может лишь пайка оловом.
Если пресса у вас нет, используйте электромонтажные плоскогубцы. При их отсутствии пригодятся кусачки, их принцип работы аналогичен принципу работы обжимного пресса.
Опрессовка проводов гильзами
Многие владельцы квартир желают, чтобы помещения были освещены равномерно. Если вы хотите добиться такого эффекта, в специализированном магазине необходимо купить однотипные светильники. Делая выбор, обязательно смотрите, чтобы мощность лампочек не превышала 40 Вт. Это важный момент, ведь сильные лампы интенсивно нагревают материал. В результате конструкция может деформироваться.
Купите специальные клемники. Они, как и болтовое соединение, нужны для подключения проводов к точечным светильникам. Проверяйте то, насколько хорошо затянуты крепления, два раза в год. Больше всего для крепления подходят медно-луженные гильзы.
Провода нужно обязательно обесточить, только после этого можно заниматься подключением спотов. Для изоляции проводов используйте изоленту и термоусадочную трубу.
Как повесить люстру на крюк
Предварительный этап начинается до натяжки полотна. Способ крепления зависит от типа крюка. Рассмотрим принцип монтажа четырех наиболее распространенных видов крепежа:
- Анкерный подвесить проще всего. В бетонном перекрытии перфоратором бурят отверстие подходящего диаметра. Забивают анкер и затягивают гайку крепления, чтобы основание зафиксировалось в потолке.
- Сквозной крюк необходимо монтировать через всё перекрытие. В плите делают отверстие, затем берут две металлические пластины, которые надеваются на стержень. Одну из них размещают на потолке, а другую — на полу верхнего этажа. Крюк вставляют в отверстия, а затем пластины плотно прижимают гайками к перекрытию.
- Пружинный вариант выпускается со встроенным держателем. Он состоит из двух частей, между которыми находится пружина. Стержень имеет винтовую резьбу. Подвижные части прижимаются и вставляются в отверстие. Они проходят за потолок и расправляются. Затем затягивают гайку, чтобы прочно зафиксировать стержень в перекрытии.
- Закладной крюк надевают на металлический стержень с изгибом посередине. Поворачивают так, чтобы он прилегал к одному из концов. Конструкция вставляется в отверстие на потолке и поворачивается. При этом крюк попадает в центральный изгиб. Его вытаскивают и продевают в отверстие декоративной заглушки.
После установки крепления для люстры к этому месту подводят питание. Чтобы кабель не мешал при монтаже натяжного потолка, концы закрепляют на крюке.
Затем натягивают плёнку. Когда полотно установлено, в том месте, где будет крепиться люстра, наклеивают термокольцо. Оно не даст материалу разойтись, а в дальнейшем защитит от перегрева. Размер подбирают так, чтобы диаметр оказался меньше декоративного плафона.
Берут клей Cosmofen СА-12 и аккуратно промазывают протекторное кольцо, не оставляя пустых мест. Термокольцо прикладывают к потолку и слегка прижимают.
Когда клей схватится, канцелярским ножом вырезают плёнку внутри кольца. Вытаскивают провод и подключают прибор, а затем вешают на крючок, его скроет декоративный плафон.
Подготовительные работы
Теперь о самих подготовительных работах. Они выполняются еще до натяжки пленки, но уже при смонтированном каркасом на стенках для нее. Сразу следует определиться с местом расположения люстры.
Если комната уже была жилая, и в ней имелась люстра, особо и придумывать нечего, если, конечно, не было принято решение о переносе места ее расположения.
К выбранному месту установки должны подходить проводка для запитки люстры.
Если она будет устанавливаться на место прежней, следует оценить длину выступающего провода – он должен быть достаточно длинным, чтобы обеспечить удобство подключения люстры.
Если же место установки переносится, или комната новая и проводки еще в нет – следует обеспечить прокладку проводки к месту крепления люстры.
Причем провод прятать необязательно, ведь он будет скрыт пленкой
Важно только закрепить его к основному потолку, чтобы он не провисал
Чтобы основа для монтажа не выступала за уровень пленки, и при этом не была достаточно далеко от нее, нужно через всю комнату протянуть леску, так чтобы она проходила через место крепления люстры.
Концы этой лески нужно закрепить на каркас пленки, и сама она должна быть натянутой. Это позволит определить положение пленки после ее натяжки.
Далее уже производится крепеж к основному потолку основы для монтажа. Зависит она от выбранного метода крепления.
Как подключить люстру на 2,3,4,5 и более лампочек к выключателю
Точечные светильники
Точечные (накладные и встроенные) светильники — неотъемлемая часть современного жилого пространства. Правильное освещение способно подчеркнуть красоту интерьера и скрыть его недостатки. Технически грамотно расположенные светильники создают комфортную для глаз обстановку.
Точечные светильники лучше всего подходят для дополнительного освещения больших комнат, таких как гостиные, спальни, детские комнаты, столовые. В качестве основного освещения они хороши для небольших помещений — ванных, туалетов, гардеробных комнат и коридоров. В малых помещениях точечные источники равномерно распределяют свет по всей площади потолка. Это позволяет одинаково осветить все части комнаты.
Электрическое оборудование, необходимое для подключения ламп, занимает определенную часть пространства дома. Размер ниши над натяжными потолками зависит от типа светильника. Если монтируют проводку под галогенные либо люминесцентные лампы, натяжной потолок размещают примерно на 8-12 см ниже основного, для светодиодных точечных светильников — на 6 см.
Так как коридор и прихожая являются проходной частью квартиры или дома, то заниженный потолок не будет бросаться в глаза. В просторных прихожих в качестве основного освещения можно установить небольшую люстру, а в качестве дополнительного источника света — встроенные светильники.
Если в комнате включены только точечные светильники, создается спокойная, умиротворенная обстановка с мягким приглушенным светом. Если дизайнер хочет подчеркнуть разные уровни натяжного потолка и украсить его выступающую часть, то следует сначала выбрать люстру, а под нее подбирать точечные светильники.
Точечные светильники могут быть поворотнымии неповоротными. Поворачивающиеся плафоны призваны направить свет только на определенную зону – письменный стол, участок кухонного стола или на стену, чтобы выгодно показать ее текстуру.
По степени защиты от влаги эти электроприборы делятся на влагозащитные светильники и светильники для сухих помещений. Выбор защищенных от влаги электроприборов очень важен, если их предстоит устанавливать в ванных комнатах, туалетах и в подвальных помещениях.
На рынке осветительных приборов можно увидеть сотни видов точечных светильников. Они выполнены из самых разнообразных материалов — стекла, гипса, алюминия, хрусталя, пластика. Плафоны украшают витражными стеклянными накладками, стразами, резными деревянными элементами, металлическими ажурными деталями. Если же по задумке дизайнера светильник должен быть скрытым или малозаметным, можно выбрать самый минималистичный вариант (белый светильник с таким же белым кольцом вокруг).
Интересны и очень красивы хрустальные точечные светильники. Они могут рассеивать свет, создавая на потолке и стенах лучи и узоры. Эти электроприборы оформляются в разных стилях. У светильников в стиле модерн форма декоративных элементов геометрическая, квадратная или прямоугольная, в моделях классического стиля можно увидеть свисающие детали из стекла либо хрусталя. Модели в стиле «флористика» сочетают в себе комбинации стеклянных листьев, бутонов и лепестков. Особенно красивы хрустальные светильники со встроенными по краям либо внутри светодиодами.
Хрустальный светильник не будет отбрасывать блики, если в него вставлена лампа с матовым покрытием. По этой же причине в него не рекомендуется ставить и люминесцентные источники света. Идеальным выбором в этой ситуации будут светодиоды.
Разметка
При использовании нивелира, сначала все метки можно сделать внизу, а затем лазером перенести эти точки непосредственно на потолок.
При разметке на полу удобно работать не рулеткой, а заранее изготовленным шаблоном. Например, отрезком плинтуса или пластикового кабель канала, отрезанного определенной длины, соответствующей расстоянию между светоточками.
Чтобы не портить покрытие пола, воспользуйтесь бумажным скотчем.
После натяжки полотна, благодаря отметкам на поверхности пола, будет очень легко перенести все эти места крепежа на уже готовый потолок.
Главное соблюдайте минимальное расстояние от края отверстия в полотне ПВХ пленки и багетом.
Оно должно быть не менее 2,5-3см.
Схемы подключения к 220 В
Одни точечные светильники работают от сети 12 В. В данном случае требуются специальные понижающие трансформаторы (драйверы). В последнее время появилось огромное количество спотов, работающих от промышленной сети 220 В. В определенной степени первые считаются безопаснее, но монтаж и подключение вторых значительно проще.
Последовательное подключение
Простейшая в реализации схема, требующая минимального количества материалов. Споты подключаются последовательно друг за другом, но желательно, чтобы их количество не превышало пяти-шести штук. Из-за последовательного подключения могут возникнуть перебои со свечением, а если выйдет из строя один светильник, разорвется цепь и перестанут работать остальные. Чтобы восстановить работоспособность цепи, придется ее разобрать и проверить по отдельности каждый спот.
Для реализации нужно подключить фазу от одного светильника к другому, а к последнему подсоединить нулевой провод. Предварительно фаза подается на выключатель, что гарантирует его функциональность.
Если хотите подключить тройную проводку, заземляющий провод нужно подать на каждый светильник, найдя соответствующие клеммы. Заземление может быть организовано через ближайшую розетку, выключатель.
Схемы параллельного подключения
Подход намного сложнее предыдущего. Наблюдается зависимость: чем больше подключаемых спотов, тем выше стоимость организации освещения и временные затраты. С другой стороны, при подключении каждого светильника отдельно они будут светить с одинаковой, заявленной по паспорту, интенсивностью. Поэтому, несмотря на трудности, текущий метод считается самым востребованным и распространенным.
Параллельное подключение реализуется двумя вариантами:
- Лучевой способ — каждый светильник имеет отдельную пару проводов.
- Шлейфное соединение — два провода подключаются к светильникам попеременно, а дальше подаются уже с выхода.
Лучевое
Подход самый сложный, поскольку для отдельного светильника требуется собственный кабель. Преимущество — высокая надежность. При выходе из строя перестанет гореть только испорченный спот. Для реализации метода возьмите кабель, подключенный к распределительной коробке, и протяните до середины помещения. Закрепите при помощи различных элементов, отсюда тяните отдельные отрезки на каждый встраиваемый светильник.
Обратите внимание на безопасность, поскольку от одного места расходится несколько проводов. Если выбран одножильный кабель и выполняется подключение небольшого числа спотов, разводка проводов выполняется методом скрутки с обжатием пассатижами и дополнительной сваркой
Соединение будет неразъемным. Другой вариант проще: на каждый проводник следует установить разъемы, вставляемые в слот клеммной колодки.
Шлейфное подключение
Кабель идет от распределительной коробки и подключается к первому светильнику. Далее нужно взять отрезок другого провода и подключить к выходу прибора, причем другой конец следует соединить со следующим спотом. Повторите действия для всех спотов, пока не будет организовано подключение цепи.
Светильники будут работать от одного выключателя. Если нужно разделить их на две группы, то подключение следует выполнять через двухклавишный выключатель. Схема незначительно усложняется за счет увеличения числа кабелей. Возможен монтаж выключателя с подсветкой.
Что нужно знать, прежде чем приступить к монтажу
Давайте рассмотрим процесс монтажа встраиваемых точечных светильников в разные материалы. Прежде чем приступить к монтажу, нужно определить диаметр отверстий под точечные светильники. Это нужно для правильного подбора инструмента, которым вы будете их делать, например, коронок. Далее, составьте схему расположения точечных светильников на потолке для правильной разводки. Если потолок будет натяжной, то следует помнить, что точки нужно крепить к потолку основному. Для этого понадобится ударная дрель или перфоратор и набор крепежных материалов. Полностью собрать потолочный встраиваемый светильник получится только после проделывания всех отверстий, разводки провода по подвесному потолку и сборки схем.

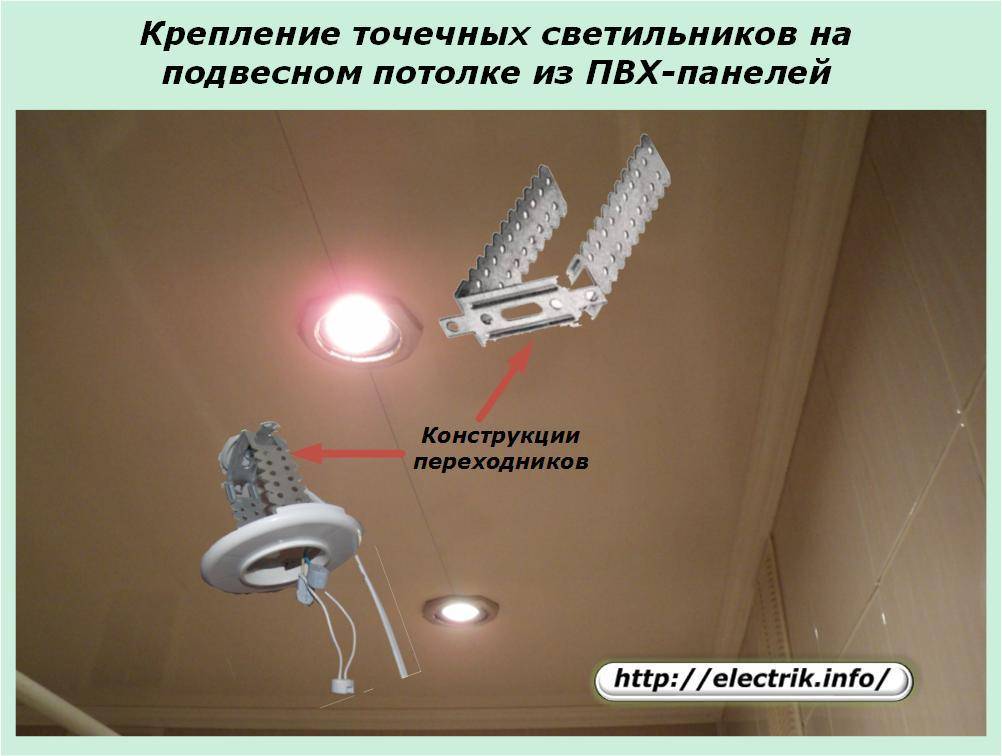

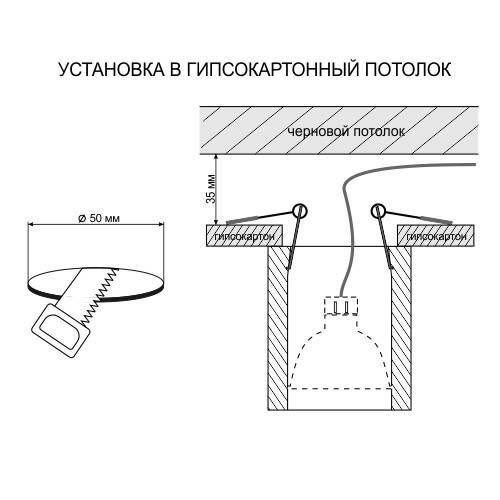

Алгоритм установки в потолки из гипсокартона, пластика, МДФ или дерева
Эти материалы объединяет два фактора – их используют для подвесных потолков и декоративной отделки стен и то, что они достаточно легко поддаются обработке.
- Определитесь со схемой расположения светильников по потолку.
2. Сделать разметку потолка, для этого можно в места установки будущих спотов приклеить куски изоленты крест-накрест, или же нанести метки маркером или карандашом.
3. Определить размеры точечных светильников. Это нужно для того, чтобы подобрать диаметр коронки, которой будут сверлить отверстия в гипсокартоне (или другом материале потолка).
4. Отверстия быстрее и удобнее всего сверлить коронкой по дереву или биметаллической коронкой. Они бывают любых диаметров и часто продаются наборами.
5. После того как отверстия сделаны, нужно пробросить кабель к каждому из светильников. Для этого предварительно подготавливают основной питающий кабель или кабеля от выключателей для каждой из групп светильников. Далее, в зависимости от выбранного варианта подключения (звезда или шлейф) в отверстие, где будет стоять светильник, заводят жесткий кабель или проволоку с крючком на конце. Его направляют к тому месту, где находится кабель, от которого будет запитана точка. Там цепляют крючком-протяжкой питающий кабель и протягивают его к светильникам.
6. Когда питание ко всем светильникам и другим элементам подсветки протянуто, монтируем сами осветительные приборы согласно их конструкции и инструкции. Обычно есть два подпружиненных фиксирующих упора, их сжимают пальцами и вводят прибор в отверстие, после чего светильник можно отпустить и он сядет на свое место. Остается только установить декоративные элементы, если они есть.
Монтаж завершен.
В натяжные потолки
Прежде чем начинают установку светильников для натяжных потолков натягивают своеобразные маячки – нитки между стенами, с их помощью указывают уровень натяжного потолка, это нужно, чтобы потом полотно не было натянуто на светильниках, а было ровным. Это необязательно, но так будет быстрее убедиться в том, насколько ровно происходит установка встраиваемых светильников.
После разметки монтируют опорные платформы для установки точечных светильников в натяжной потолок. Монтажные платформы универсальны, имеют круглую форму с формовкой в виде концентрических окружностей разных диаметров, что позволяет вырезать нужный для ваших светильников.
Следующим шагом является разводка электропроводки по спотам и подключение источников питания, если это необходимо.
Последний шаг производится после того как полотно натянуто. В местах напротив монтажных платформ клеят кольца и по их внутреннему контуру прорезают в полотне отверстие. Кольцо удерживает полотно, предотвращая разрывы. Монтажные платформы легко найти под полотном, если они выставлены по уровню, просто слегка прощупывают последнее. Когда отверстие сделано у вас появится доступ к проводам для подключения светильника. Проведите подсоединение и установите светильник через кольцо в монтажную платформу.
