Ставим посудомоечную машину: инструкция по монтажу и подключению

Определяем место и рассчитываем габариты

Монтаж посудомоечной машины встраиваемого типа необходимо планировать сразу, вместе со всем интерьером кухни – это будет идеальный вариант. Поверьте на слово, гораздо сложнее найти место и установить встраиваемую машину уже в готовую кухню, поэтому, чем раньше вы задумаетесь о необходимости установить посудомойку, тем лучше. Распланируйте заранее и нарисуйте эскиз своей будущей кухни. Постарайтесь учесть расположение и размеры всей бытовой техники.

Кроме этого, изобразите на эскизе место расположения всех электрических и водопроводных коммуникаций. В этом случае каждая розетка, каждый отвод трубы будет на своем месте и не помешает в дальнейшем установить предметы бытовой техники. Пример эскиза кухни вы можете увидеть на картинке ниже.

Некоторые полагают, что прежде чем заказывать мебель на кухню, нужно купить предметы бытовой техники, а уж затем, ориентируясь на их размеры делать чертеж будущего гарнитура. Нельзя сказать, что это неправильный подход, скорее неудобный и дорогой.

1. Во-первых, чтобы купить всю технику сразу, нужно сразу много денег, а еще потом, почти сразу оплачивать кухонную мебель.
2. Во-вторых, купленную технику нужно будет где-то хранить, пока будет сформирован интерьер кухни, а это может занять несколько месяцев.
3. В-третьих, даже если вы купите технику заранее, это также не дает гарантий, что мебельщики, которые будут делать гарнитур, не просчитаются где-нибудь в размерах.

В общем, специалисты говорят так, присмотрите сначала модель встраиваемой посудомоечной машины в торговой точке, измерьте ее точные размеры, также поступите и с остальной встраиваемой и не встраиваемой техникой. Далее все размеры вместе с эскизом передайте мебельщикам, если они где-то просчитаются, то этот недостаток можно будет попытаться исправить покупкой менее габаритной техники. В отношении встраиваемой посудомоечной машины делайте расчеты так.

• Например, встраиваемая посудомоечная машина имеет размеры ШхВхГ 450х820х550 мм.
• Вы должны будете отделить место под шкаф, в который будет производиться монтаж, с учетом толщины материала.
• Также нужно оставить зазор между стенками посудомойки и стенками шкафа минимум 5 мм.

В итоге, например, толщина материала составляет в совокупности (с двух сторон) 20 мм, плюс 5 мм зазор (с двух сторон), значит, прибавляем к ширине 450+30=480 мм – это окончательная ширина шкафа с посудомоечной машиной. По высоте зазор оставляем только сверху, но учитываем высоту ножек. То есть высота ножек 60 мм, прибавляем совокупную толщину материала 20 мм и зазор 5 мм, получаем 820+60+20+5=905 мм – минимальная высота шкафа с посудомоечной машиной.

Рассчитывая глубину посудомоечной машины, необходимо оставить место для шлангов и электрического провода, где-то 80-100 мм, задней стенки у шкафа может не быть, поэтому толщину материала включать в расчет не нужно. Получаем 550 мм+100 мм=650 мм. В итоге размеры шкафа со встроенной посудомоечной машиной будут минимум ШхВхГ 480х905х650 мм. Успешное подключение и установка «посудомойки» целиком и полностью зависит от того насколько правильно вы все рассчитаете.

Готовим инструменты и комплектующие

Перед подключением посудомоечной машины своими руками, необходимо подготовить инструменты и комплектующие. Состав этих инструментов и комплектующих будет зависеть от особенностей кухонного гарнитура, удаления коммуникаций и прочих факторов. Лучше всего подбирать все что нужно, непосредственно перед установкой «посудомойки», когда есть четкий план, готовый эскиз и частично сформированный интерьер. Примерно могут потребоваться следующие инструменты:

1. небольшой разводной ключ;
2. плоская и крестовая отвертки;
3. рулетка (лучше лазерная);
4. плоскогубцы;
5. перфоратор;
6. шуруповерт;
7. зубило.

Как видите список небольшой. Действительно для установки «посудомойки» особых инструментов не нужно, а вот комплектующих может понадобиться довольно много.

• Европейские розетки.
• Подрозетники.
• Медный двухмиллиметровый кабель с тремя жилами.
• Тройник для металлопластиковой водопроводной трубы.
• Фумка типа «Тангит».
• Кран на заливной шланг.
• Дифавтомат.
• Комплект резиновых прокладок.
• Сифон с как минимум двумя выходами для сливных шлангов.
• Комплект пластиковых хомутов.

Розетки, дифавтомат и провод потребуется в том случае, если вы будете готовить электрические коммуникации для кухонных приборов. Розетки берите как можно более качественные, с защитой от влаги. О том как выбрать правильную розетку читайте в статье Как выбрать и провести розетку для стиральной машины. Хотя в данном тексте речь идет о розетках для стиральных машин, особенности выбора розетки для посудомоечных машин абсолютно идентичны.

Как подключить посудомоечную машину своими руками

Самостоятельное подключение посудомойки-автомат сэкономит владельцам средства и время. Перед тем как установить посудомоечную машину, внимательно прочитайте инструкцию. Как правило, краткое пошаговое руководство прилагается ко всем моделям известных брендов. В большинстве случаев устанавливать ПММ придется в четыре этапа:

1. Встроить посудомоечную машину в нишу и надежно закрепить ее там.
2. Подвести сеть 220 В и установить розетку в стене рядом с корпусом машинки.
3. Подсоединить ПММ к водопроводу.
4. Выполнить подключение агрегата к канализации.

Подключение посудомоечной техники к водопроводу и канализации – непростая задача

Подвод электросети

Хорошо, если на расстоянии до 1 м от корпуса ПММ в стене расположена розетка с заземлением, рассчитанная на потребление тока 16 А. Тогда электропроводку можно не делать. В противном случае придется вызывать мастера или подводить электричество своими руками.

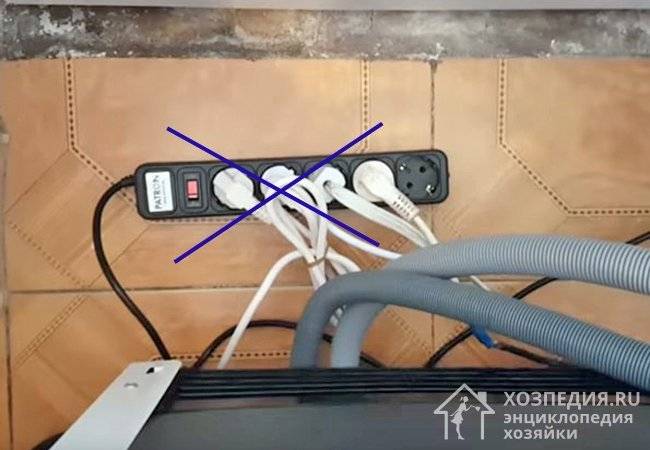

Не допускается использование удлинителей, тройников и других подобных вариантов для подсоединения ПММ к электрической сети

Для проводки используйте медный кабель с тремя жилами, сечение каждой из которых должно быть не меньше 2 мм. На входе, в распределительной коробке или щитке, кабель должен быть подключен к автоматическому выключателю, рассчитанному на срабатывание от тока 16 А.

Кроме того, желательно подключить в кабельную линию УЗО – устройство защитного отключения, рассчитанное на ток 16 А, с током утечки 30 мА (см. фото).

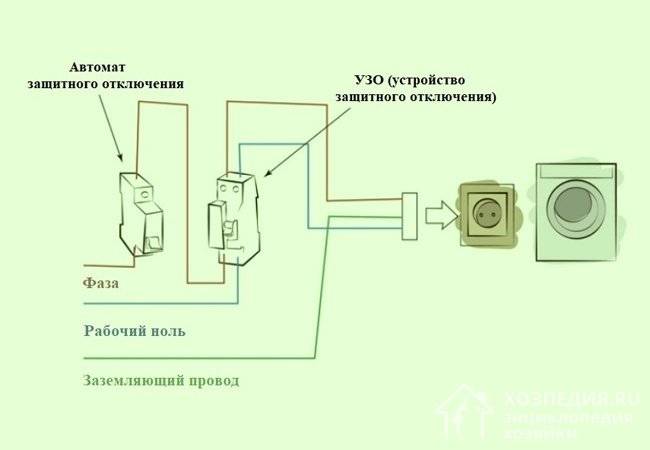

Схема правильного подвода электроэнергии к посудомоечной машине

Подключение посудомоечной машины к водопроводу

Наилучший вариант – подключиться к смесителю раковины, расположенной рядом с ПММ. Для этого перекройте подачу холодной воды и найдите то место, где гибкий шланг от смесителя подсоединен к трубе, подающей холодную воду. В этом месте ослабьте крепление и открутите гайку, фиксирующую соединение гибкого шланга с трубой, затем извлеките шланг.

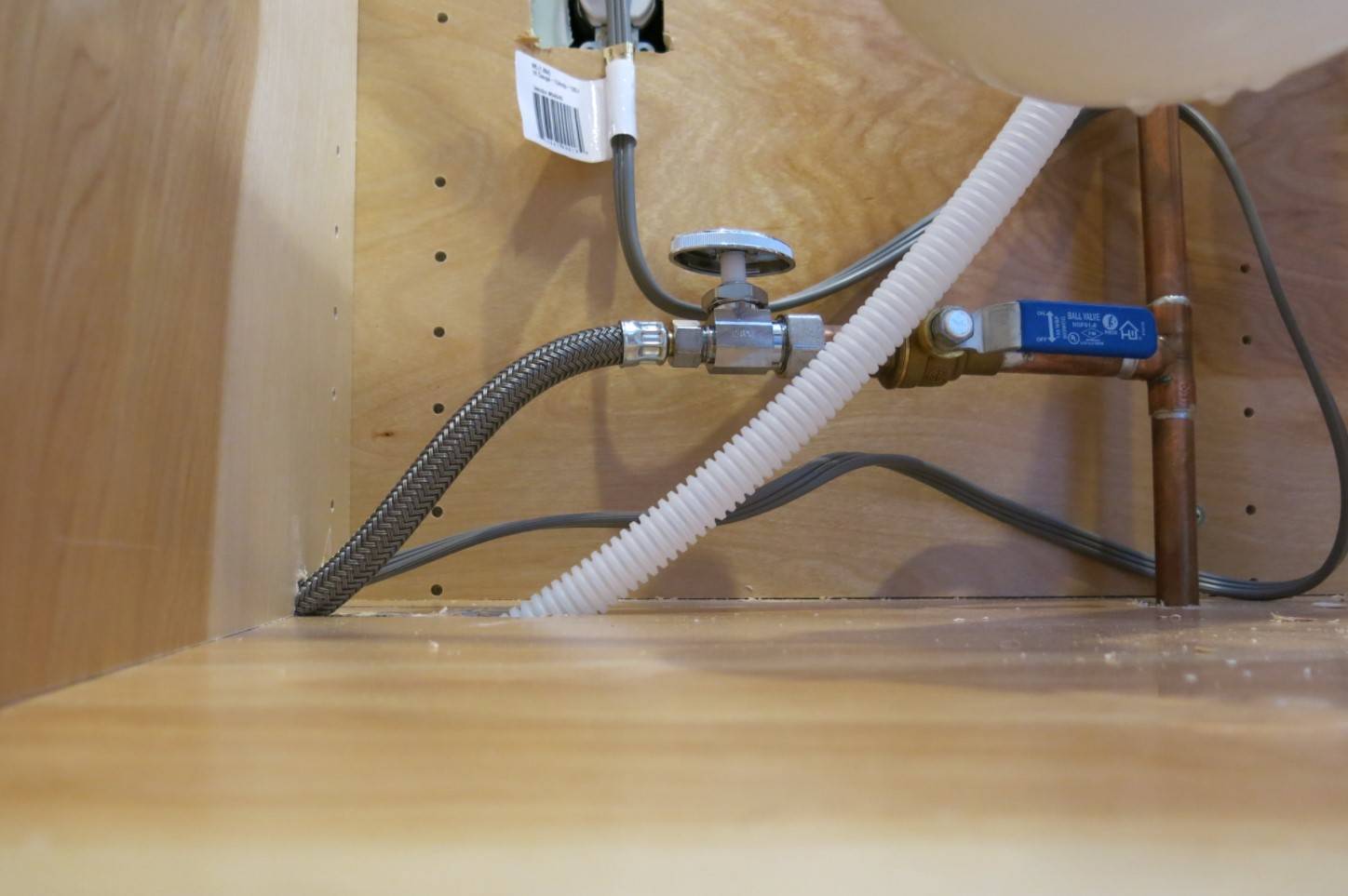

Один из вариантов установки тройника с встроенным запорным краном для подвода воды к автоматической посудомойке

На место соединения установите тройник, выводы которого подсоедините к гибкому шлангу смесителя и запорному крану. К последнему подключите фильтр грубой очистки и наливной шланг для ПММ. Не забудьте предварительно накрутить на резьбу всех соединений герметизирующую fum-ленту.

Если не получается подключиться к водопроводу под раковиной, можете врезаться в водопроводную трубу, проходящую недалеко. Для врезки в металлическую трубу лучше всего использовать обжимную муфту. Предварительно в трубе нужно просверлить отверстие для отвода воды.

Обжимная муфта с отводом и запорным краном

Если водопроводная труба изготовлена из металлопластика, из нее нужно вырезать кусок, равный по длине тройнику, который будет установлен. Затем в месте разреза установить тройник, к которому затем подсоединить запорный кран, фильтр и впускной шланг ПММ.

Тройник в разрезе металлопластиковой трубы

Подготовка слива в канализацию

В том случае если мойка располагается рядом с посудомоечным агрегатом, совместите их сливы, установив под раковиной сливной сифон с дополнительным отводом. По основному каналу будет поступать вода из мойки, по дополнительному – отработавшая жидкость с ПММ.

В продаже есть варианты сифонов с одним и двумя отводами. Два дополнительных отвода удобны, когда рядом с посудомойкой планируется размещение стиральной машины. О том, как правильно выполнить установку стирального агрегата, читайте в нашей статье.

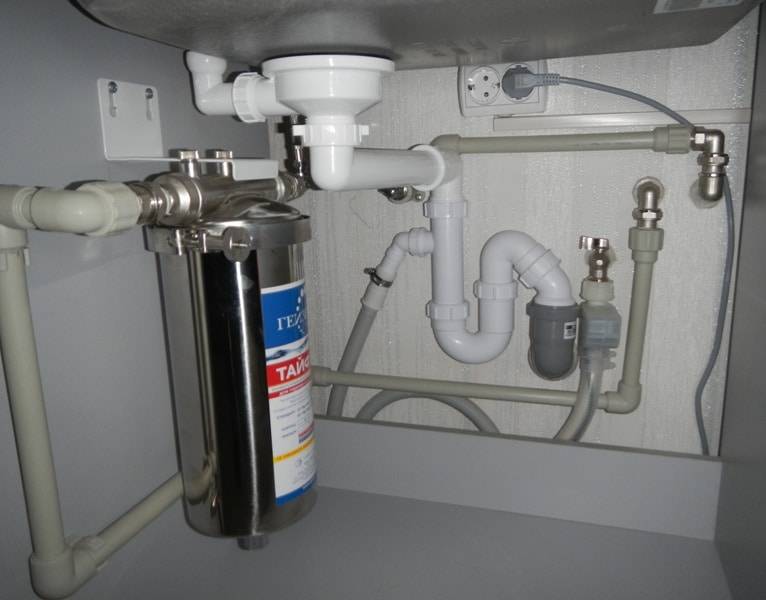

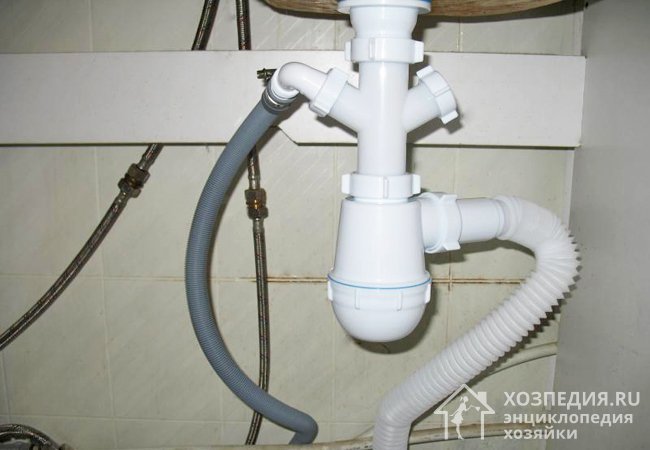

Сливной сифон с двумя отводами, к одному из которых подключена посудомоечная машина

Чтобы вода из сифона не попадала в слив машинки, сливной шланг должен быть подключен через небольшой перегиб, подключенный непосредственно к ответвлению сифона.

Еще один вариант ­– на входе в канализацию установить тройник, в один из отводов которого подключить кухонную мойку, а в другой – ПММ. Чтобы неприятные запахи не распространялись по кухне, отверстия герметизируют резиновыми или пластиковыми манжетами.

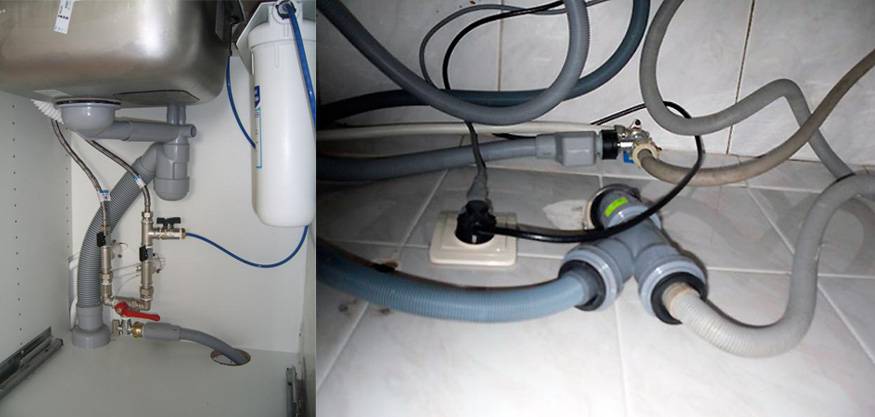

Тройник, который выводит в канализацию слив из раковины и посудомоечной машины

Проще всего организовать слив из настольной ПММ. Для этого достаточно прикрепить сливной шланг к раковине мойки

Особое внимание следует уделить надежности крепления, так как вырвавшийся из раковины шланг может залить жидкостью пол в кухне

Сливной шланг, заключенный в пластиковый перегиб

Как видите, организовать подключение посудомоечной машины вполне по силам каждому. При себе нужно иметь только небольшой набор инструментов и подручные материалы. Если необходимо встраивать посудомоечную технику в нишу, следуйте инструкции, прилагаемой производителем к ПММ.

Подключение посудомоечной машины к водопроводу и канализации

Особые сложности у начинающих хозяев возникают обычно с подсоединением посудомоечной машины к водопроводу или канализации. Результаты ошибок – испорченное настроение, укоризненный взгляд жены, выход посудомойки из строя. Чтобы не допустить подобных проблем, рекомендуется внимательно изучить все особенности, нюансы и хитрости монтажа кухонного устройства.

Если остаются сомнения в правильности действий и даже инструкция не объясняет, как провести монтаж, рекомендуется предварительно проконсультироваться у специалиста. Профессионал подробно объяснит, как пошагово проводить установку, избежать ошибок. Следует помнить, что сроки эксплуатации кухонного устройства полностью зависят от правильного подключения.

Как подключить посудомоечную машину к водопроводу

Самостоятельно правильно подключить посудомоечную машину без особых проблем получится, если уже раньше приходилось иметь дело с монтажом стирального агрегата. Пошаговые процессы ничем не отличаются, поэтому справиться с работой удастся в кратчайшие сроки. Идентичны у приборов даже шланги с таким же диаметром, накладной гайкой, уплотнительной прокладкой, имеющей фильтр в виде металлической мелкоячеистой решетки. Предварительно рекомендуется убедиться в правильной длине шланга посудомоечной машины, никоим образом здесь не поможет удлинение – даже самый надежный стык не поможет избежать протекания. Лучше позаботиться заранее и приобрести шланг необходимой длины.

Наиболее простой вариант подключения шланга для посудомоечной машины – устанавливать отсекающий кран в месте подсоединения разводки водопровода к кухонному смесителю. Сложностей в таком случае не возникнет – достаточно отсоединить на холодной трубе гибкую подводку и установить кран-тройник (в быту называется проходным краном). Заранее отсоединенный шланг смесителя стыковать с одним из концов (там, где отсутствует кран). К концу, на котором находится кран, остается подсоединить шланг, подающий воду к кухонному агрегату.

Если нет возможности монтировать кухонное устройство вблизи водопровода, задача усложняется. Придется заняться пайкой полипропилена или металлопластика, что далеко не всем под силу – понадобятся необходимые навыки, инструменты, приборы. В таком случае лучше предоставить действовать профессионалам, самостоятельно легко наделать нежелательных ошибок.

Как правильно подключить посудомоечную машину к канализации

Самый простой этап в установке посудомоечной машины Бош или другой модели – подключение к канализации

Важно заранее позаботиться о длине гибкого отвода – придется при необходимости заниматься наращиванием или приобретением шланга нужного размера. Если нет возможности или времени отправиться в хозяйственный магазин и сделать покупку, рекомендуется использовать специальный соединитель из прочной резины (обычно идет уже на покупном гибком отводе). Наращенный шланг крепится к выпуску канализации – достаточно вставить плотный уплотнитель из резины (простой манжет)

Наращенный шланг крепится к выпуску канализации – достаточно вставить плотный уплотнитель из резины (простой манжет).

Со сложностями придется столкнуться, если выпуска на канализационной трубе нет. Оптимальное место для организации нужного узла – место соединения кухонной мойки и сливного сифона. Рекомендуется пойти самым простым путем – провести отсоединение, установить дополнительный тройник. В результате вместо одного выхода получится два, к одному из которых и останется подключить слив посудомойки. Ко второму подключить сифон мойки.

Еще один вариант подключения агрегата к канализации – стационарный подвод. Обычно сталкиваются с подобным способом монтажа при большом расстоянии посудомойки от канализационной трубы

Важно учитывать, что от длины шланга зависит слишком многое – повышенная нагрузка на устройство приведет к быстрому изнашиванию узлов. Проведение специального подвода позволит воде стекать самостоятельно. Шланг от посудомоечного агрегата должен опускаться под тупым углом, любые провисания недопустимы, иначе насосу справляться даже с небольшим количеством жидкости будет слишком сложно

Шланг от посудомоечного агрегата должен опускаться под тупым углом, любые провисания недопустимы, иначе насосу справляться даже с небольшим количеством жидкости будет слишком сложно.

Установка посудомоечной машины в готовую кухню: как провести пробный запуск устройства

Проверка работы посудомоечного агрегата – очень важный момент, так как она позволяет выяснить, правильно ли была выполнена установка. Для того чтобы выполнить проверку, необходимо запустить ПММ. Пробный запуск производится без загрузки в оборудование посуды. Однако потребуется поместить в агрегат моющее средство. Для смягчения воды можно добавить небольшое количество соли.

Только проверка работы посудомоечного агрегата позволит выяснить, правильно ли был выполнен монтаж

Фото этапов монтажа рекомендованы к просмотру, так как с помощью их можно подробно разобрать пошаговый процесс установки посудомоечной машины. Видео на данную тематику также позволяют понять все тонкости данной операции.

Оставлять устройство во время пробного запуска категорически не рекомендуется. В противном случае можно не заметить различных неполадок, связанных с электроникой, подводом воды и ее удалением. Проверка работы ПММ также дает возможность оценить работоспособность фильтров.

Если результаты проверки показали, что посудомойка работает исправно, то это означает, что ее установка была проведена правильно и агрегат готов к работе. Специалисты все же рекомендуют некоторое время контролировать работу устройства, так как неполадки подключения могут проявиться не сразу.

Интеграция посудомоечного устройства в кухонную мебель – непростой процесс, однако при должной подготовке прибор можно установить самостоятельно. Прежде чем приступить к работе, стоит изучить не только технологию монтажа, но и инструкцию, которая идет в комплекте с посудомойкой. Дополнительные фото- и видеоматериалы также способствуют правильному монтажу.

https://youtube.com/watch?v=ib47v1IqTDI

Необходимые инструменты, материалы и расходная гарнитура

Чтобы своими руками произвести установку машины для мытья посуды, не понадобится специализированный инструмент, все что потребуется это:

• разводной ключ, если его нет, в крайнем случае можно воспользоваться пассатижами;
• набор отверток;
• изоляционная лента, ею будут обматываться металлические резьбовые детали, перед тем как их затягивать при помощи пассатижей. Соответственно, при наличии разводного ключа изолента будет не нужна.

Из материалов вам понадобиться:

оснащенный штуцером сифон, например, такой как показан на рисунке. Если планируется подключение еще и машины для стирки, то выберите модель сифона с двумя штуцерами;

Различные модели сифонов со штуцером

чтобы подключить воду, потребуется врезаться в трубу, для этой цели понадобится тройник. Если вы не хотите проблем, то не рекомендуем приобретать силуминовую арматуру, она может распасться без всяких видимых причин. Лучше всего остановить свой выбор на латунных, металлопластиковых или бронзовых изделиях;

Тройник 3/4″

кран шарового типа, требования к материалам, из которого он изготовлен, такие же как у тройника;

Кран, к которому будет подсоединен шланг

Помимо этого потребуется купить специальную ленту для гидроизоляции (ФУМ). Не стоит использовать вместо нее изоляционную ленту: во-первых, она толстая и будет проблематично завернуть резьбу, во-вторых, в скором времени изолента ссохнется, в результате образуется течь.

Способы подключения

Подключить машину можно двумя способами. Каждый из них по-своему хорош. Всё зависит от удаленности места установки аппарата от сетей коммуникации.

Вариант №1

1. Откручиваем существующий гибкий шланг подводки холодной воды от трубы.
2. Монтируем тройник на ½ дюйма на прямой отрезок трубы с выходами «мама»/»папа», у которого есть отвод сбоку Ø ¾ дюйма и отсекающий кран.
3. Соединения герметизируем фум-лентой.
4. Боковой отвод Ø ¾ дюйма повернуть в удобное для дальнейшего монтажа направление.
5. Соединяем гибким шлангом боковой отвод с выходом из посудомоечной машины.
6. Делаем пробный запуск воды.
7. Проверяем места соединений на течь.
8. Протягиваем соединения.

Вариант №2

1. В соответствии с планом работ надо разметить путь трассы трубы от распределительного коллектора до места постоянной дислокации ПММ.
2. Если есть необходимость в скрытой проводке, по намеченному маршруту делаем углубление в стене с помощью штробореза.
3. Подготовить отрезки трубы необходимой длины учитывая все углы поворотов. Оставляем запас на концах отрезков труб по 15 мм.
4. Соединим PPR к выходному коллектору холодной воды.

5. Собираем пластиковую трубу с фитингами с помощью с помощью аппарата для пайки. Контролируем положение угольников.

6. На конце трубопровода устанавливаем отвод под водорозетку. Ее обязательно крепим к стене дюбель-гвоздями или шурупами.
7. Вкручивается угольник Ø ¾ дюйма, у которого на выходе есть наружная резьба.
8. Прикручивается с фум-лентой к угольнику комплектный шланг для подачи воды.

   Лучше всего если подключение оборудовать системами AquaControl или AquaStop. Такая система гарантирует защиту от протечек. Она автоматически перекроет воду в случае аварии.

9. Настало время подать воду и проверить систему на протечки.
10. Если все сделано правильно и протечек нет, штробу можно заделывать окончательно.

И первый, и второй вариант применяются для подключения посудомоечных аппаратов к системе водопровода. Выбирать способ подключения придется хозяину квартиры самостоятельно. А все необходимые детали и трубы для подключения можно приобрести в магазинах сантехники вашего города. На тройниках, коллекторах, уплотнителях и так далее. экономить не стоит. Пусть они будут дороже, но это дает гарантию от поломок этих узлов в будущем.

Как подключить посудомоечную машинку к электрической сети своими руками

Прочитав предыдущие разделы, можно справиться с подключением машинки к канализации и водопроводу. Это сделать довольно просто и на такую работу уйдет всего несколько часов. Далее, будет описано, как самостоятельно подключить устройство к схеме сети питания. В этой работе стоит следовать таким правилам:

• нельзя подключать посудомоечную машину при помощи удлинителей;
• применять различные тройники также не рекомендуется;
• стоит использовать заземление.

Стоит заметить, что сейчас заземление рекомендуется для любого вида техники. Однако в российских квартирах оно установлено очень редко. Во многих домах проложена простая схема электрической проводки из двух проводов.

Чтобы обеспечить устройству большой срок службы, необходимо подключить его к отдельной розетке, кабель от которой идет на распределительный щиток. Лишь тогда можно рассчитывать на безопасную работу машинки. Электрический кабель для посудомоечной машины не будет нагружен большим количеством приборов, что повлияет на надежность всей проводки квартиры и ее пожаробезопасность.

Как подключить?

Для начала необходимо изучить инструкцию производителя выбранной модели. Подготовить весь требуемый инвентарь и запастись терпением. Первое, что следует сделать — проверить корпус посудомоечной машины «Бош» на наличие повреждений, царапин и трещин, а также комплектацию.

Инвентарь

Список:

• Отвёртки — крестовая и плоская.
• Гидроизоляционная лента.
• Разводной ключ нужного размера.
• Тройник из пластика или бронзы с подходящей резьбой.

• Кран. Поможет избежать проблем в случае протечек.
• Заливной и сливной шланг, если длина в комплекте не подходит.
• Влагостойкая розетка для безопасного подключения при близком расположении прибора к сети электропитания.
• Фильтр. Спасёт посудомоечную машину от засоров и накипи. Его наличие обязательно.

Часть моделей ПММ предназначены для подключения холодной и горячей воды. В таком случае необходимо 2 тройника. Однако рекомендуется подсоединять машину только к холодной воде, поскольку в ней имеется ТЭН. С помощью запорного крана на тройнике можно легко перекрыть воду в случае необходимости.

Подключение к канализационному сливу

Длина сливного шланга в комплектации посудомоечных машин «Бош», «Сименс» — 1, 5 м. Если требуется большая, то приобретать лучше оригинальные шланги того же бренда. Это даст возможность выполнить качественный монтаж и избежать впоследствии проблем. Предпочтение лучше отдать гофрированному шлангу.

При монтаже дренажного шланга необходимо придерживаться правил, которые уберегут от проблем в будущем.

Порядок подключения к канализации:

1. Соединение и фиксация сливного шланга с патрубком на посудомоечной машине.
2. Подключение шланга к гидрозатвору.
3. Обеспечение герметичности входа слива с использованием переходника.

К водоснабжению

При самостоятельном монтаже системы необходимо уточнить, куда именно подключать прибор, к холодной воде или к горячей. Если машина оснащена ТЭНом, то подсоединять её нужно только к источнику холодной воды. Такой вариант является менее экономичным.

В случае расположения посудомоечной машины Bosch вблизи мойки, тройник легко присоединяется к каналу, которым укомплектован смеситель.

Не нужно экономить, когда речь идёт о надёжности и безопасном использовании. Следует убедиться в том, что кран работает корректно

При монтаже тройника важно обязательно учитывать возможность свободного доступа к нему в случае необходимости. Для машин с функцией «Аквастоп» нужно предусмотреть доступность электромагнитного клапана. Если рядом с ПММ расположены другие приборы, необходимо воспользоваться коллектором с несколькими выходами

Его нужно врезать к трубе холодного водоснабжения и подсоединить все приборы гибкими шлангами

Если рядом с ПММ расположены другие приборы, необходимо воспользоваться коллектором с несколькими выходами. Его нужно врезать к трубе холодного водоснабжения и подсоединить все приборы гибкими шлангами.

К электричеству

Для выполнения подключения прибора к электросети желательно воспользоваться услугами специалиста. Основное правило — соблюдение мер безопасности. Если нет уверенности в том, что все получиться, не стоит рисковать. В любом случае, необходимо внимательно ознакомиться с инструкцией, прежде чем приступать к работе.

Бытовые приборы, в том числе и посудомоечные машины Bosch чувствительны к перепадам напряжения в электросети. По этой причине есть ряд требований к розеткам, которых следует придерживаться.

1. Розетка должна располагаться более, чем на 50 выше пола.
2. Должна быть правильно заземлена и защищена от влаги.
3. Желательно наличие предохранительного устройства — дифавтомата.

По окончании монтажных действий, следует проверить работу прибора посредством пробного запуска

Необходимо обратить внимание на шумность во время выполнения программы, отсутствие протечек и функционирование в различных режимах

Выставили жёсткость воды в ПММ?

Да, конечно.Нет.

Как выбрать место для установки посудомоечной машины: 5 важных факторов

Если стиральную машину можно установить в ванной комнате или даже коридоре, то с посудомойкой так поступать не стоит. Ее надо располагать на кухне — там, где собирается грязная посуда и хранится чистая.

Иначе придется бегать с тарелками, чашками и кастрюлями по всей квартире. Поэтому первое условие выбора места — это кухня. При этом вашу технику придется располагать:

1. около стены, чтобы сэкономить площадь и без того маленького рабочего пространства;
2. на твердом полу, обеспечивающем безопасное размещение корпуса.

2 технологии создания устойчивого положения посудомойки

Первый вариант хорошо подходит для отдельностоящих моделей. Он полностью повторяет принцип установки стиральной машины в плоскости горизонта, когда ее корпус выставляется строго по уровню с помощью регулировочных ножек.

Их вначале необходимо расконтрить, затем отрегулировать высоту каждой ножки и повторно заблокировать возможность перемещения контрящей гайкой. Окончательное положение корпуса проверяется по положению пузырькового уровня на ватерпасе.

Второй способ регулировки специально создан для встраиваемой в мебель бытовой техники. Здесь регулировка положения корпуса производится только с лицевой стороны. При этом учитывается, что сама столешница уже идеально выровнена по уровню и надежно смонтирована.

Все регулировочные органы расположены спереди. Средний паз, предназначен для регулировки высоты задней ножки. В него вставляют отвертку. Ее вращением добиваются подъема дальней стороны до упора в крышку столешницы.

Две передние ножки с контрящими гайками регулируют обычным рожковым ключом. Им приподнимают корпус до соприкосновения с нижним уровнем полки столешницы.

Затем через специальные уголковые переходники закрепляют саморезами корпус посудомоечной машины внутри отсека кухонной мебели.

Для мытья посуды потребуется залить воду из водопровода и сливать ее в канализацию. Поэтому посудомойку располагают поближе к кухонной раковине, где уже имеются эти магистрали.

Рядом с местом установки должна быть смонтирована электрическая розетка так, чтобы длины шнура питания бытового прибора хватило для создания нормального соединения без лишних удлинителей.

Как технология мойки посуды влияет на последовательность монтажных работ: кратко

Мойка посуды происходит в автоматическом режиме, который задает пользователь. Система автоматики, питаемая электроэнергией, заливает воду, греет ее и удаляет загрязнения, сливает отработанный раствор в канализацию.

Подключение технических систем к посудомойке надо начинать со сливной магистрали, чтобы проверить ее надежность. Только после этого можно переходить ко второму этапу — подводу водопроводной воды.

Безопасный монтаж электрических цепей необходимо проводить после полного завершения всех работ, связанных со случайными проливами и образованием недопустимой влажной среды.

Подключение слива и воды

подключиться к канализации, придется поменять обычный сифон на тот, у которого есть штуцер, если вы с посудомойкой подключаете еще и стиральную машину, то штуцера должно быть два. При установке компактной посудомоечной машины под раковину потребуется специальный сифон, об этом мы писали в статье Компактные посудомоечные машины под раковину.

Подключая посудомойку к сливу, нужно не забыть:

• в месте соединения шланга и штуцера создать v-образный перегиб, который обеспечит максимально естественный слив воды из машины, и при этом вода не будет возвращаться обратно;
• внизу должно быть колено, это поможет избежать появления запаха в посудомоечной машине. Схема подключения посудомоечной машины наглядно отражает расположение дренажного шланга, где должен быть перегиб и колено.

Некоторые вместо подключения сливного шланга к сифону, перекидывают шланг через раковину. Одно дело если у вас компактная посудомоечная машина, стоящая на столе. И то, мы бы не рекомендовали такой способ. Но если посудомойка напольная, то качать воду придется высоко, насос быстро выйдет из строя. Кроме того, такой способ не безопасен, шланг может соскочить с раковины и потопа на кухне не избежать.

Самый оптимальный вариант – подключить воду к посудомоечной машине через смеситель. Для этого нужно:

• перекрыть воду, идущую на смеситель;
• отсоединить шланг холодной воды от смесителя, убрав старую изоляцию;
• подсоединить тройник с краном к трубе с холодной водой;
• подключить к одному выходу тройника шланг смесителя, а к другому фильтр грубой очистки, непосредственно к фильтру подключается наливной шланг посудомойки, при этом все соединения изолируются фумкой. Прикручивать наливной шланг нужно вручную достаточно сильно, ключи в этом случае не потребуются.

Подключение к электрической сети

Подключение посудомоечной машины к сети должно осуществляться только через отдельную заземленную розетку. Не допускаются тройники и удлинители, кроме того нельзя подключать к одной розетке одновременно с посудомоечной машиной холодильник и плиту. Поэтому о розетке для машины нужно заботиться на этапе монтажа электрических коммуникаций. В противном случае лучше вызвать специалиста, который выведет от электрического щитка провода и сделает розетку с заземлением.

Пробное тестирование

Завершающим этапом подключения посудомоечной машины должно быть ее тестирование. Для этого можно запустить тестовую мойку без посуды с использованием соли и порошка. Это дает возможность проверить, насколько правильно был осуществлен монтаж коммуникаций

Особое внимание нужно обратить на то, как набирается вода, нет ли протеканий воды в местах соединений. Если все прошло хорошо, устанавливаем посудомойку в отведенное место или задвигаем в нишу

Процесс подключения машины можно считать завершенным. Надеемся, что вам понятно, как подключить посудомоечную машину своими руками. В дополнение к статье предлагаем посмотреть видео о подключении посудомойки.

Полезные советы и рекомендации

Несколько советов и рекомендаций от специалистов, непременно, будут полезны, поскольку облегчат проведение монтажных работ и продлят срок эксплуатации бытовой техники:

устанавливать сливной шланг в раковину нужно с осторожностью, поскольку отвод отработанной жидкости может выпасть из нее и затопить нижние этажи;
техника от ряда компаний-производителей требует строго соблюдения правил установки и подсоединения (например, ТМ Electrolux);
максимально допустимый уклон в одну из сторон не может превышать 2-х градусов, поэтому следует тщательно проверять данный момент при помощи строительного уровня;
приобретая посудомойку от фирмы Siemens нужно удостовериться в том, что габариты корпуса соответствуют нормам выпуска мебели, в которую планируется помещать технику. Как свидетельствует практика, данная компания нередко пренебрегает установленными техническими нормами и поэтому модели ее производства имеют нестандартные размеры. По этой причине часто возникают проблемы при монтаже посудомоечных машин в уже готовый кухонный гарнитур;
нельзя подводить заземляющий контакт к водопроводным и газовым трубам

Нужно, чтобы «земля» шла от шины заземления, находящейся на квартирном щитке;
при установке машины необходимо обеспечить зазор между задней стенкой корпуса и стеной размером не меньше 5 сантиметров для обеспечения циркуляции воздушных масс;
в комплекте, прилагаемом к посудомойке, непременно имеется инструкция, как следует производить подсоединение и соответствующая схема к конкретной модели. При самостоятельном подключении нужно опираться на данную документацию;
запрещается пользоваться переносками, поскольку они нередко становятся причинами возникновения пожаров. Лучше сделать отдельный электрический удлинитель;
если решено поставить посудомойку, стоящую отдельно, рядом с плитой, холодильником или духовкой, к каждому изделию от распределительной коробки подводят отдельную линию.

По этой причине часто возникают проблемы при монтаже посудомоечных машин в уже готовый кухонный гарнитур;
нельзя подводить заземляющий контакт к водопроводным и газовым трубам. Нужно, чтобы «земля» шла от шины заземления, находящейся на квартирном щитке;
при установке машины необходимо обеспечить зазор между задней стенкой корпуса и стеной размером не меньше 5 сантиметров для обеспечения циркуляции воздушных масс;
в комплекте, прилагаемом к посудомойке, непременно имеется инструкция, как следует производить подсоединение и соответствующая схема к конкретной модели. При самостоятельном подключении нужно опираться на данную документацию;
запрещается пользоваться переносками, поскольку они нередко становятся причинами возникновения пожаров. Лучше сделать отдельный электрический удлинитель;
если решено поставить посудомойку, стоящую отдельно, рядом с плитой, холодильником или духовкой, к каждому изделию от распределительной коробки подводят отдельную линию.

Установка фасада

Установка в фасад — идеальный вариант для посудомоечных машин. Это даёт возможность сэкономить пространство, не нарушать гармоничность интерьера и добиться шумоизоляции.

Прежде чем приступить к работе, необходимо внимательно ознакомиться с инструкцией и позаботиться о соблюдении мер безопасности. Первым делом монтируются коммуникации. Затем следует проверить работоспособность прибора тестовым запуском. И только после этого посудомоечная машина монтируется в нише.

Крепится она болтами, шурупами, саморезами из комплекта. Отверстия для крепления делаются с помощью перфоратора. Они не должны быть сквозными. На конечном этапе производится установка машины.

ПММ Bosch встриваемая
