Усилитель звука своими руками (УМЗЧ): виды, схемы, простые и сложные

Модули самодельного аудиокомплекса

Усилитель имеет:

четыре аналоговых линейных входа;
один корректирующий вход для проигрывателя;
выход на АС;
выход на наушники;
выход дистанционного управления (RC5);
управление звуком и баланс отключаемые функцией Direct;
регулятор громкости с мотором;
индикатор активного входа и прикрепленных функций;
четыре гнезда, в том числе одно с клеммами питания.

Селектор входа сделан на небольших реле, это простое и эффективное решение, обеспечивающее минимальные искажения сигналов. На той же самой плате установлен фоно-корректор предусилитель с пассивной коррекцией, реализованный на операционных усилителях; блок питания предварительного усилителя со стабилизаторами LM317 и LM337.

Модуль регулировки громкости, помимо базового элемента, который представляет собой потенциометр с двигателем, также содержит систему управления двигателем потенциометра; звуковой буфер, реализованный на полевых транзисторах, система Contour, активируемая реле, а также другие электромагнитные реле, которые отключают управление тембром и балансом (функция Direct).

Схема регулятора тембров была взята из решений Marantz. Это активная коррекция, сделанная на операционных усилителях. Кроме того, этот модуль был дополнен контроллером баланса громкости.

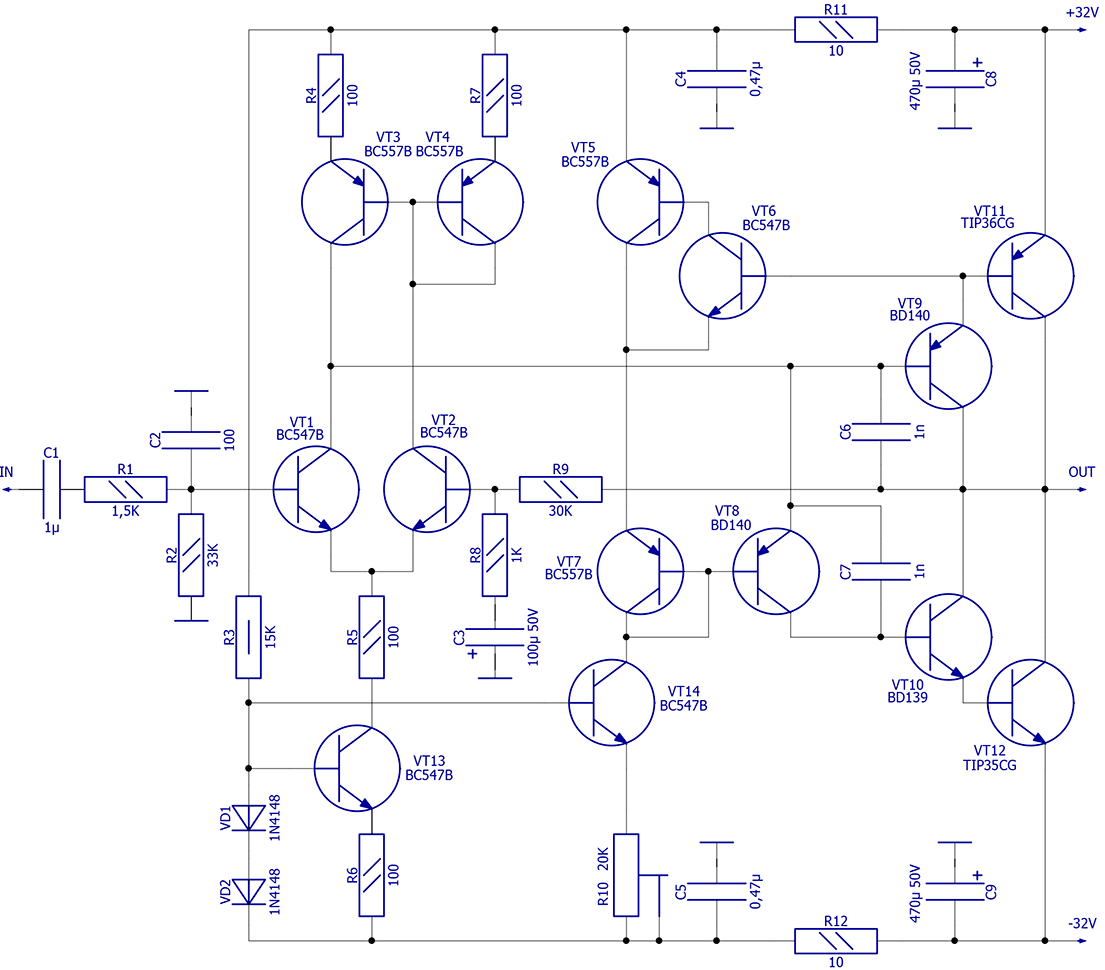

Усилители мощности выполнены в виде отдельных блоков для отдельных каналов. Их схема была основана на проверенном годами проекте. Платы УМЗЧ были оснащены выпрямителями и фильтрующими конденсаторами. В усилителях мощности решено было отказаться от токовых систем защиты. На отдельной плате рядом с разъемами динамиков есть предохранители, которые и защищают динамики от чрезмерного тока.

Полезное: Сабвуфер в багажник авто: компактный саб своими руками

Усилитель оснащен дополнительным УНЧ для наушников, независимым от главного усилителя мощности. При прослушивании через наушники клеммы питания УМЗЧ отключаются. Применяемый усилитель для наушников целиком выполнен на дискретных элементах.

Усилитель управляется микроконтроллером из семейства AVR — AtMega8515. Он отвечает за управление устройством и сигнализацию рабочего состояния. Он также используется для управления другими компонентами устройства через разъем управления на задней панели.

Усилитель оснащен функцией Sleep, и после завершения обратного отсчета он отправляет сигнал выключения на подключенные устройства. Всё может управляться с помощью локальной клавиатуры или удаленно, используя соответствующие команды пульта дистанционного управления, работающие кодом RC5.

Три трансформатора используются для питания всего домашнего усилителя. Два по 120 ВА обеспечивают питание усилителей мощности, они переключаются в релейный режим, который также активирует специальный разъем питания на задней панели усилителя. Реле отключается в режиме ожидания, но включается в активном режиме, хотя оно отключается при прослушивании через наушники.

Маленький трансформатор 15 ВА подает питание на систему управления усилителем, и во время активной работы активирует реле, через которое контакты напряжения подаются на блок питания, питающий весь предварительный усилитель, а также усилитель наушников.

Усилитель на одном транзисторе — начинающим радиолюбителям

Усилитель на одном транзисторе — здесь представлена конструкция простого УНЧ на одном транзисторе. Именно с подобных схем многие радиолюбители начинали свой путь. Однажды собрав несложный усилитель мы всегда стремимся изготовить более мощное и качественное устройство. И так все идет по нарастающей, всегда присутствует желание изготовить безупречный усилитель мощности.

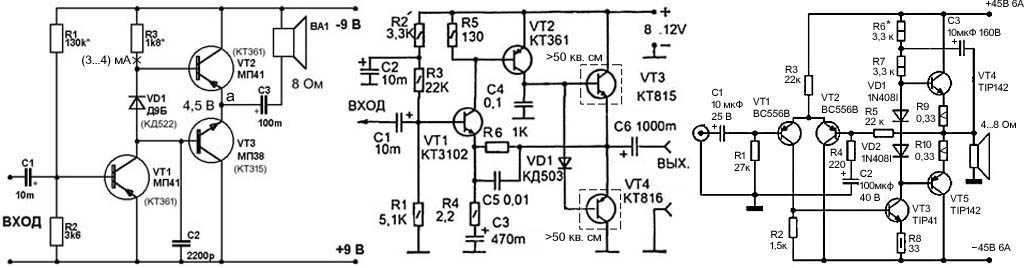

Показанная ниже простейшая схема усилителя выполнена на одном биполярном транзисторе и шести электронных компонентах, включая динамик. Эта конструкция прибора усиливающего звук низкой частоты, создана как раз для начинающих радиолюбителей. Основная ее цель, это дать понять простой принцип работы усилителя, поэтому она собрана с использованием минимального количества радиоэлектронных элементов.

Этот усилитель естественно обладает небольшой мощностью, для начала она большая и не нужна. Однако, если установить более мощный транзистор и поднять немного напряжение питания, то на выходе можно получить примерно 0,5 Вт. А это уже считается довольно приличной мощностью для усилителя имеющего такую конструкцию. На схеме, для наглядности применен биполярный транзистор c проводимостью n-p-n, вы же можете использовать любые и с любой проводимостью.

Чтобы получить 0,5 Вт на выходе, то лучше всего применить мощные биполярные транзисторы типа КТ819 либо их зарубежные аналоги, например 2N6288, 2N5490. Также можно использовать кремневые транзисторы типа КТ805 их зарубежный аналог — BD148, BD149. Конденсатор в цепи выходного тракта можно установить 0,1mF, хотя его номинальное значение не играет большой роли. Тем не менее он формирует чувствительность прибора относительно частоты звукового сигнала.

Если поставить конденсатор имеющий большую емкость, то тогда на выходе будут преимущественно низкие частоты, а высокие будут срезаться. И наоборот, если емкость будет маленькая, то будут резаться низкие частоты, а высокие пропускаться. Поэтому, этот выходной конденсатор подбирается и устанавливается исходя из ваших предпочтений относительно звукового диапазона. Напряжение питания для схемы нужно выбирать в пределах от 3v — до 12v.

Хотелось бы еще пояснить — данный усилитель мощности представлен вам только в демонстрационных целях, показать принцип работы такого устройства. Звучание этого аппарата конечно будет на низком уровне и не идет ни в какое сравнение с высококачественными устройствами. При усилении громкости воспроизведения, в динамике будут возникать искажения в виде хрипов.

Предыдущая запись Измеритель индуктивности своими руками Следующая запись Частотный преобразователь своими руками

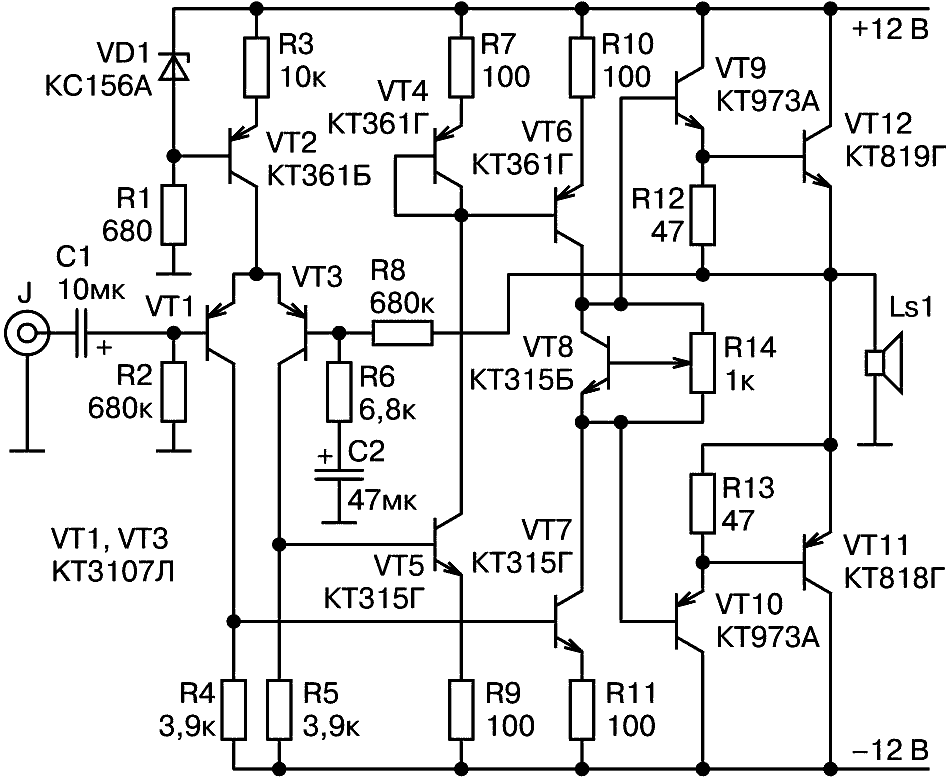

Усилитель для колонок своими руками для чайников

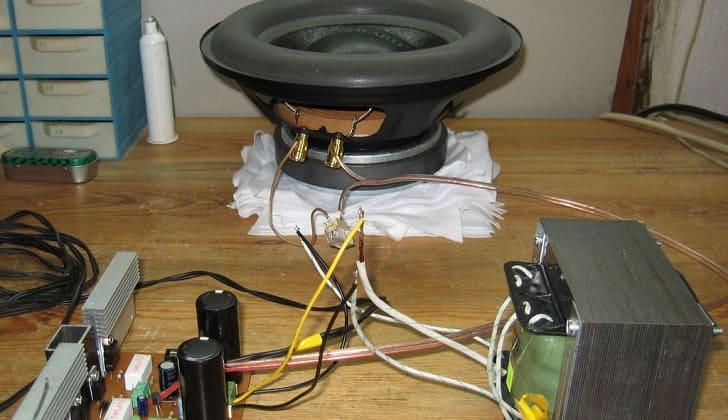

Обычно конструкции с большой выходной мощностью используют для сабвуферов, но если имеются мощные акустические системы, то такую конструкцию можно использовать для озвучивания больших помещений. Таким УНЧ требуется правильно подобранный источник питания, а для корректной работы нужно продумать охлаждение выходных каскадов или корпуса мощной микросхемы.

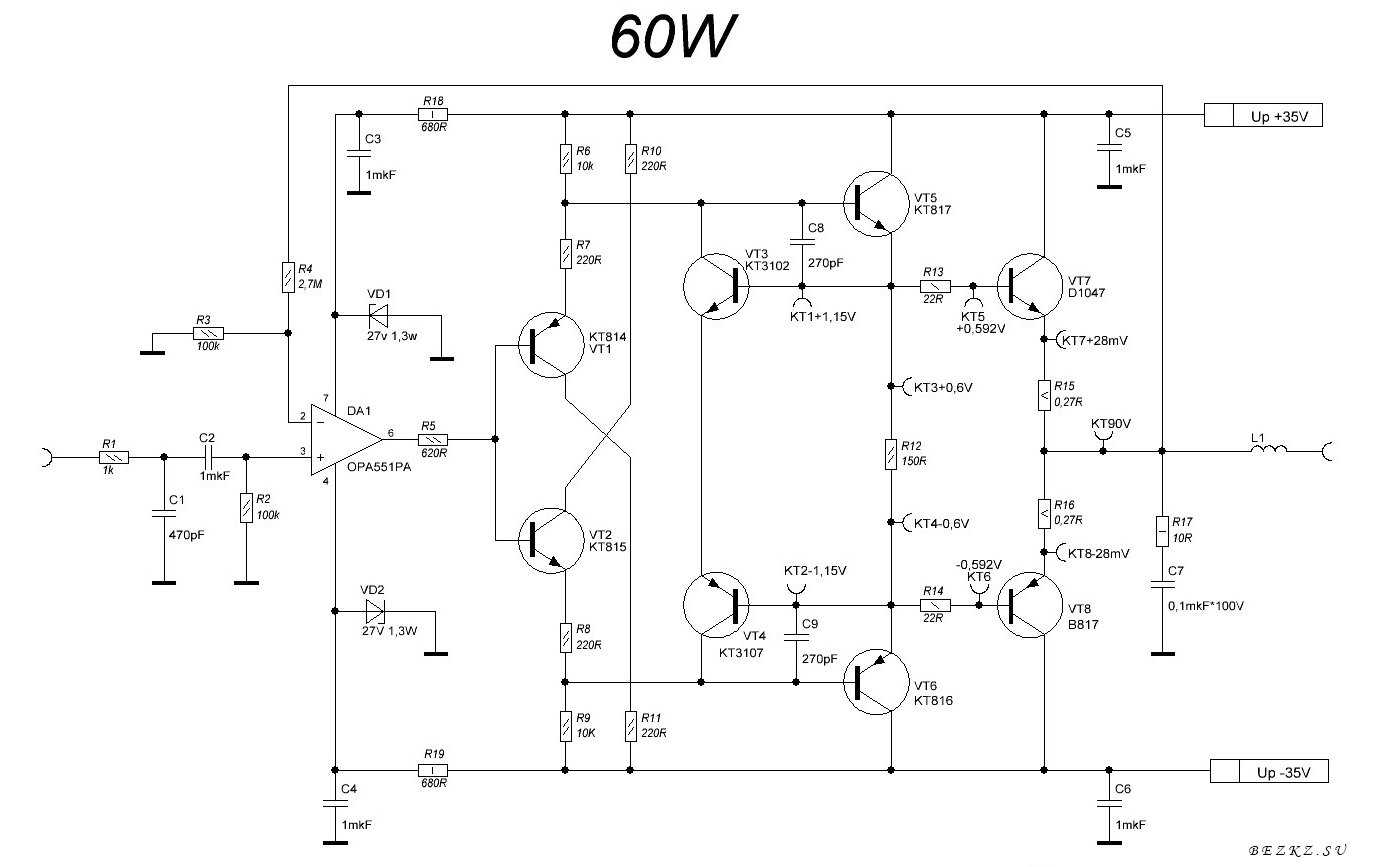

Простая схема низкочастотного блока большой мощности может быть собрана на нескольких типах интегральных микросхем, но нумерация выводов не меняется. Выходная мощность (W) соответствует следующим типам микросхем:

PA01 – 50
OPA12 – 60
TSC1468 – 120
PA04 – 400
PA03 – 1000

Самодельные усилители звука, сделанные своими руками при использовании исправных элементов и аккуратном монтаже, смогут обеспечить хорошие параметры. Питание конструкции осуществляется от двухполярного источника питания с напряжением от 15 до 45 вольт. Кроме РА01 максимальное напряжение для которой, не должно превышать 28 вольт. В качестве нагрузки используются широкополосные колонки, так как амплитудно-частотная характеристика достаточно линейна в диапазоне 10 Гц-40 кГц. Коэффициент нелинейных искажений на частоте 1 кГц и выходной мощности 50 ватт не превышает 0,005%. Несмотря на то, что микросхемы достаточно дорогие на них можно собрать хороший усилитель звука.

Акустика для лампового усилителя

Про акустику часто забывают при выборе усилителя, хотя на самом деле это самое главное

Неправильно подобранная пара «акустика — усилитель» может испортить звук, при этом неважно за сколько денег вы ее купили

Например, если усилитель рассчитан на акустику 8 Ом, а вы подключите 4 Ом, то усилитель будет работать с несвойственной для него нагрузкой. Или если однотактный 5-ваттный ламповый усилитель подключить к слабочувствительной акустике, то вы получите не тот звук, который должен быть, и сделаете выводы, что усилитель плохой.

Ламповые тетроды и пентоды плохо работают с многополосной акустикой из-за высокого выходного сопротивления, поэтому их нужно слушать на широкополосной акустике. Ламповый триодный усилитель не так требователен к этому и нормально звучит практически на любой акустике, как и большинство транзисторных.

Так же не стоит забывать, что если ваша комната пустая, то, при прослушивании, звук будет отражаться от стен и будет звучать плохо, но это уже другая тематика.

Понадобится

Транзисторы мощности и операционный усилитель:

2SC5200 Транзисторы х 5 — https://ali.pub/4xjey2
2SA1943 Транзисторы х 5 — https://ali.pub/4xjf1k
ОУ HA17741 x 1 — https://ali.pub/4xjf4h

Остальные компоненты: Показать / Скрыть текст

SC 2SC2073 Транзисторы х 2.
S 2SA940 Транзисторы х 2.
3 0,33 / 5 Вт резисторы х 10.
4.7 / 1W резисторы x 10.
резисторы 10/2 Вт x 2.
резисторы 100/1 Вт х 6.
резисторы 330/1 Вт х 2.
10 резисторов х 1.
100 резисторов х 1.
1K резисторы х 1.
5K6 резисторов х 2.
резисторы 10К х 2.
47К резисторов х 1.
резисторы 100К х 1.
33P конденсаторы х 1.
конденсаторы 220P x 4.
680P конденсаторы х 1.
0.1 мкФ конденсаторы х 1.
10 мкФ / 50 В конденсаторы х 2.
100 мкФ / 25 В конденсаторы х 3.
10.000 мкФ / 80 В конденсаторы х 2 или х 4.
Диод 4148 х 2.
Диодный мост 35A X 1.
Стабилитрон 15V X 2.
Катушка 16 витков (медная проволока диаметром 1,5мм).
50 К Потенциометры х 1.
Слюдяная изоляция транзисторов x 10.
Алюминиевый радиатор х 1.
Трансформатор 45 — 50 В переменного тока 2 x 30A.

Советуем к прочтению: О подключении вольтметра: схема подключения вольтметров к цепи

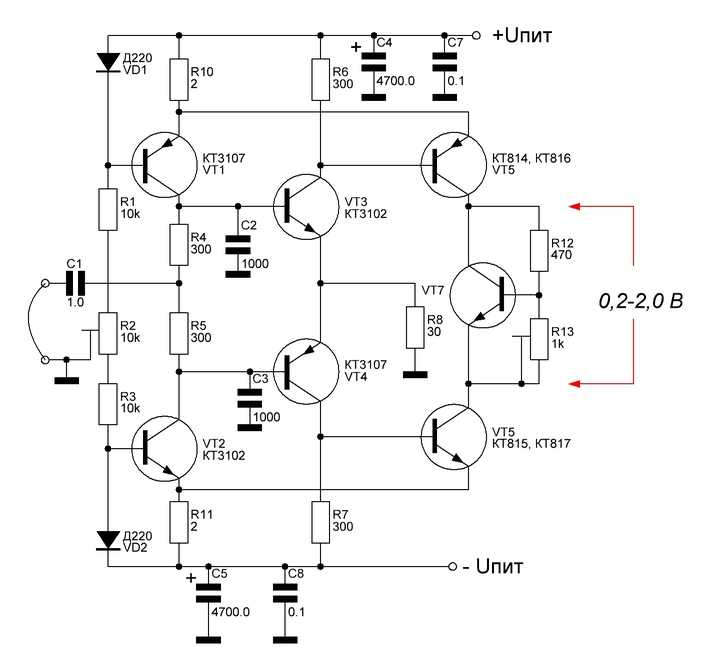

Схема усилителя

В этой статье рассмотрим процесс сборки весьма необычного усилителя, работающего в классе «А» и содержащего всего 4 транзистора. Эта схема разработана ещё в 1969 году английским инженером Джоном Линсли Худом, несмотря на свою старость, она и по сей день остаётся актуальной.

В отличие от усилителей на микросхемах, транзисторные усилители требуют тщательной настройки и подбора транзисторов. Эта схема – не исключение, хоть она и выглядит предельно простой. Транзистор VT1 – входной, структуры PNP. Можно экспериментировать с различными маломощными PNP-транзисторами, в том числе и с германиевыми, например, МП42. Хорошо себя зарекомендовали в этой схеме в качестве VT1 такие транзисторы, как 2N3906, BC212, BC546, КТ361. Транзистор VT2 – структуры NPN, средней или малой мощности, сюда подойдут КТ801, КТ630, КТ602, 2N697, BD139, 2SC5707, 2SD2165

Особое внимание стоит уделить выходным транзисторам VT3 и VT4, а точнее, их коэффициенту усиления. Сюда хорошо подходят КТ805, 2SC5200, 2N3055, 2SC5198. Нужно отобрать два одинаковых транзистора с как можно более близким коэффициентом усиления, при этом он должен более 120

Если коэффициент усиления выходных транзисторов меньше 120, значит в драйверный каскад (VT2) нужно поставить транзистор с большим усилением (300 и более)

Нужно отобрать два одинаковых транзистора с как можно более близким коэффициентом усиления, при этом он должен более 120. Если коэффициент усиления выходных транзисторов меньше 120, значит в драйверный каскад (VT2) нужно поставить транзистор с большим усилением (300 и более).

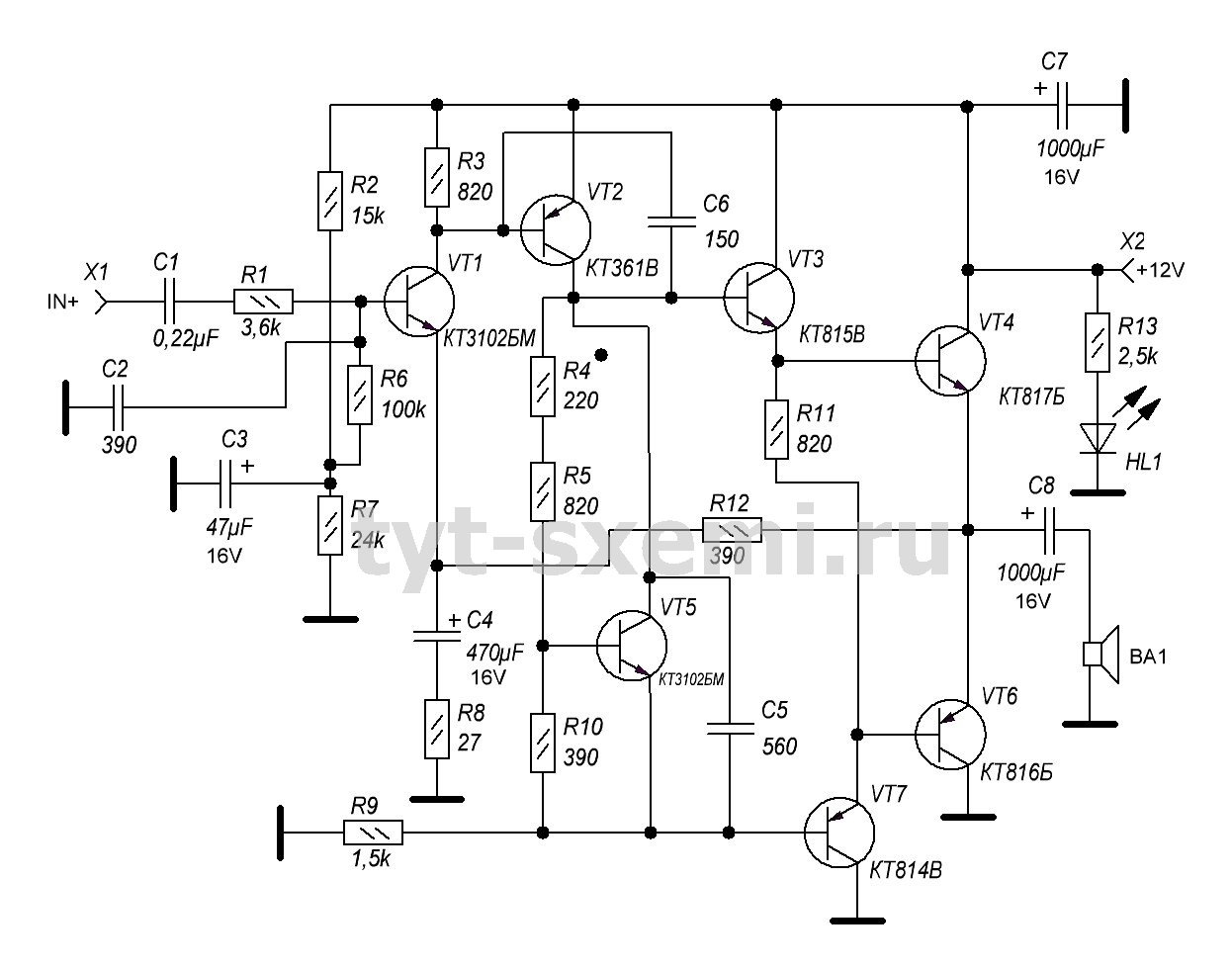

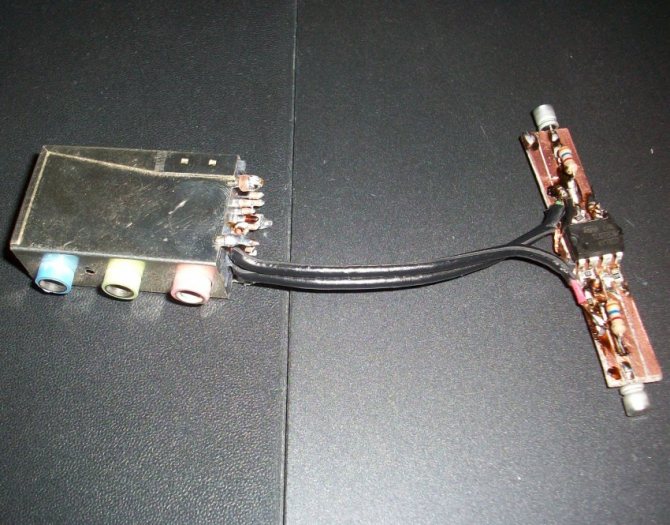

Усилитель для компьютерных колонок своими руками для чайников

При просмотре фильмов или прослушивании музыки мощности стандартных динамиков нам часто не хватает. Ниже мы подробно расскажем, как можно вручную создать усилитель динамика. При создании усилителя следует учитывать мощность внешних динамиков, которая составляет не более двух ватт, и сопротивление обмоток, равное четырем Ом.

Для сборки устройства потребуются следующие комплектующие:

печатная плата;
блок питания на 9 вольт;
микросхема серии TDA;
рамка;
конденсаторы: два неполярных по 0,2 мкФ, полярные 100 мкФ, полярные 220 мкФ, полярные 470 мкФ;
постоянный резистор. 10 Ом 4,7 Ом;
кнопка — переключатель;
входной разъем.

Инструкция по созданию

Процесс сборки усилителя для компьютера напрямую зависит от выбранной вами схемы

Важно только оставить место на корпусе для решеток радиатора. Они важны, так как позволяют воздуху из окружающей среды охлаждать микросхемы

Первым шагом будет установка радиодеталей на печатную плату, соблюдая полярность.
Собираем тело. При сборке корпуса предусмотрите место для решеток радиатора и других дополнительных деталей. Кейс может быть создан вами или приобретен в готовом виде. Также можно установить карту в корпус.
Для устранения неполадок включите устройство в тестовом режиме.
Собираем усилитель. Для этого подключитесь к источнику питания.

Собрать дома усилитель динамика любого типа — посильная задача, с которой справится любой начинающий радиолюбитель. Простота заключается в том, что для начала сборки достаточно приобрести необходимые материалы для последующей сварки. Поэтому вам просто нужно просмотреть все возможные и доступные схемы и выбрать ту, которая подходит именно вам. Главное преимущество — это экономия. Ведь покупка такого устройства в магазине обойдется намного дороже.

Пошаговое руководство по изготовлению

Работы по изготовлению звукового усилителя ведутся в соответствии со следующей инструкцией. Как сделать усилитель динамика:

Если в работе будет использоваться не покупная макетная плата, а самодельный модуль, в первую очередь следует позаботиться о его конструкции. С помощью обычной кисти и краски на плате рисуются следы, соответствующие топологии выбранной схемы. Учтите, что в выкройке не должно быть пересекающихся бороздок.
Картон сушат, а затем погружают в предварительно разбавленный раствор хлорида железа. Форма должна быть гравирована долго, от нескольких часов до суток. В том случае, если раствор хлорного железа нагреть, время травления займет намного меньше, но качество защитного слоя также снизится.
На плате при помощи дрели просверливаются отверстия под выбранные радиоэлементы.
Пазы на плате залиты припоем. Далее следует установка радиодеталей, установку которых необходимо проводить в строгом соответствии с выбранной схемой. После предварительной сборки все детали герметизируются.
Радиатор устанавливается на плоскости подложки платы.
Паяльная станция соединяет провода, ведущие к аудиовыходу.
Колонки подключены к практически собранному усилителю.
Сигнал вводится с помощью обычного плеера или смартфона.
Подается питание и выполняется финальное испытание собранного усилителя.

Как сделать самому

Усилитель звука в автомобиле можно сделать своими руками, используя готовые наборы. Это упростит проверку и наладку, сократит вероятность ошибок, способных привести к неправильной работе. Еще одно достоинство заключается в том, что не потребуются радиотехнические навыки.

Набор для самостоятельной сборки усилителя состоит из блоков ограничителя, предусилителя, усилителя мощности, кроссовера, стабилизатора и устройства управления. Другой вариант — сборка устройства из дискретных деталей по схеме.

Корпус

Он должен обеспечивать надлежащее охлаждение компонентов усилителя, которые могут нагреваться во время работы. Для этого следует предусмотреть щели или отверстия, которые должны располагаться как можно ближе к выходной микросхеме. Для улучшения охлаждения мощного усилителя устанавливается вентилятор, рассчитанный на 12 В. Он обеспечит дополнительную защиту от перегрева.

Корпус можно изготовить из фанеры или металла, например, листового алюминия или жести. В этом случае необходимо обеспечить изоляцию компонентов и платы устройства. Для улучшения экранирования можно соединить отрицательный полюс платы с корпусом. На нем нужно предусмотреть посадочные места под клеммы, которые прикрепляются с обратной стороны. Чтобы не ошибиться при подключении, следует нанести на корпус пояснительные надписи.

Усилитель для колонок

Вначале рекомендуется сделать фильтр питания с предохранителем. Его номинал составляет не менее 20 А. В состав самого фильтра входит дроссель, который можно взять с неисправной магнитолы, и конденсаторы. Они объединяются в батарею для повышения эффективности работы.

Емкость фильтра должна быть не менее 6000 мкФ. Чем она больше, тем лучше будет работать усилитель на большой громкости. Для автоматического включения устройства следует установить механическое или электронное реле управления. Обмотка подключается к массе и голубому с белой полосой проводу магнитолы. Контакты включаются в разрыв плюсового провода перед конденсатором фильтра.

Если собирается автоусилитель звука своими руками из готового набора, то следует соединить блоки в соответствии с инструкцией. Усилитель и предусилитель подключаются друг к другу прилагаемыми кабелями. К этим блокам подсоединяется стабилизатор питания или преобразователь напряжения, если для нормальной работы микросхемы необходимо более 14 В.

Если усилитель собирается на плате из отдельных деталей, то потребуется припаять их к нужным точкам. При подключении этого устройства напрямую к выходам динамиков магнитолы необходимо предусмотреть регулируемый делитель. Он не потребуется, если подключение осуществляется к линейному выходу низкого уровня. В разрыв выводов колонок включаются проволочные резисторы, необходимые для защиты и согласования. Их сопротивление — 1-2 Ом.

Схема усилителя на радиолампах

Схема усилителя и БП на радиолампах 6П14П

Как видите, это типичная конфигурация пентода, работающая в классе A, со значениями элементов выбранными на основе рекомендаций даташита, поэтому нет смысла описывать отдельные радиоэлементы на схеме. Переключатель, помеченный как STDBY, с задержкой включает анодное напряжение ламп. Дополнительно этот переключатель содержит резистор R16, благодаря которому после включения питания усилителя ограничиваем скачок тока накала холодных ламп. Кроме того, резистор R15 вводит коррекцию напряжения накала.

Весь усилитель покрыт контуром отрицательной обратной связи, который хоть и снижает чувствительность усилителя (приблизительно до 0,5 В среднеквадратичного значения), но заметно улучшает стабильность его работы.

Выходная мощность ЛУНЧ согласно документации для EL84: Pa max = 12 Вт, для 6П14П: Pa max = 14 Вт. Долговечность 6П14П указана как минимум в 3000 рабочих часов, для EL84 около 1000.

Был добавлен разъем для подключения наушников. Метод довольно примитивный, потому что при переключении на наушники почти вся мощность рассеивается в резисторах R10, работающих как искусственная нагрузка, но благодаря этому можно подключить наушники с любым сопротивлением, нет риска повреждения если случайно наушники отсоединятся при включенном усилителе. Также были добавлены на каждый канал резисторы R11, которые обеспечивают безопасность если случайно отключаем динамики, когда включается усилитель.

Из чего можно сделать?

Усилитель для одной, двух и более колонок в домашних условиях может быть изготовлен на базе любого из устройств, в том случае, если его электронная плата умещалась по длине и ширине. Корпус может быть как самой активной колонкой, в которой она установлена в отдельном закрытом пространстве вместе с блоком питания, так и мощным зарядным устройством 0.

Альтернативным решением является корпус старой магнитолы, из которой была извлечена кассета, или дисковода компакт-дисков, у которого истек срок службы. Часто от старых автомагнитол остается только мощный стереоусилитель — в этом случае ничего менять не нужно. Если готовых корпусов нет, то сам корпус изготавливается самостоятельно из фанеры небольшой толщины (до 1 см), алюминиевой фольги, двустороннего пленочного стеклопластика и других материалов.

Схема УНЧ на одном транзисторе

Изучив все вышеописанные особенности, можно собрать усилитель своими руками на простой элементной базе. Транзистор можно использовать отечественный КТ315 или любой его зарубежный аналог – например ВС107. В качестве нагрузки нужно использовать наушники, сопротивление которых 2000-3000 Ом. На базу транзистора необходимо подать напряжение смещения через резистор сопротивлением 1 Мом и конденсатор развязки 10 мкФ. Питание схемы можно осуществить от источника напряжением 4,5-9 Вольт, ток – 0,3-0,5 А.

Если сопротивление R1 не подключить, то в базе и коллекторе не будет тока. Но при подключении напряжение достигает уровня в 0,7 В и позволяет протекать току около 4 мкА. При этом по току коэффициент усиления окажется около 250. Отсюда можно сделать простой расчет усилителя на транзисторах и узнать ток коллектора – он оказывается равен 1 мА. Собрав эту схему усилителя на транзисторе, можно провести ее проверку. К выходу подключите нагрузку – наушники.

Коснитесь входа усилителя пальцем – должен появиться характерный шум. Если его нет, то, скорее всего, конструкция собрана неправильно. Перепроверьте все соединения и номиналы элементов. Чтобы нагляднее была демонстрация, подключите к входу УНЧ источник звука – выход от плеера или телефона. Прослушайте музыку и оцените качество звучания.

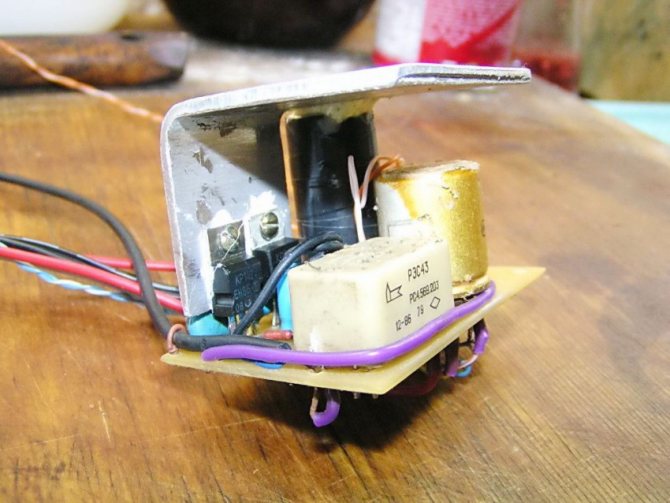

Блок питания усилителя

Теперь перейдем к блоку питания нашего гибридного лампово-транзисторного усилителя для наушников и колонок. В качестве трансформатора можно использовать любой мощность 15-20ватт. Мною был применен ТС-20, извлеченный откуда-то на работе, не помню откуда. Все обмотки в нем уже имелись и по толку подходили что существенно упростило изготовления блока питания для УНЧ. Для тех кто пожелает не использовать часть усилителя для наушников исключив транзистор irf630, необходимость в транзисторном стабилизаторе отпадает, поскольку сама схема оконечного усилителя не критична к хорошо отфильтрованному и стабилизированному источнику питания и работает от простейшего выпрямителя с одной емкостью в 4700 мкФ. Фон переменного тока полностью отсутствует. Сама же схема стабилизатора необходима для варианта с полевиком, поскольку схема линейная работающая в классе А и потребляет около 2 ампер , то ей необходима хорошая фильтрация дабы устранить фон переменного напряжения. Накал лампы тоже нужно питать постоянкой с делителем на резисторах, что изображен на схеме. Применив все выше указанное вы избавите себя от проблемы фона переменного тока в наушниках. Есть схемы источника питания на LM317 или же на регулируемых кренках наподобие КР142ЕН8. Плюс ко всему в таких схемах используются цепочки R-C фильтров. Резисторы очень сильно греются. И еще мною было обнаружено что при использовании выпрямителя на указанных выше микросхемах, при отсутствии сигнала в наушниках наблюдается довольно сильное шипение. Это шипение так для меня и осталось загадкой. По этому и была взята сама обычная схема на двух транзисторах. Марку стабилитронов не указал по причине того что придется подобрать три или два штуки таким образом чтоб на выходе получилось 22-27 вольт. Больше указанной величины подымать не стоит, а то спалите германиевые транзисторы (ГТшки). Проблему щелчков в наушниках при включении решил просто запараллелив стабилитроны емкостью в 2200 микрофарад. секрет в том что при включении напряжение на выходе блока питания появляется постепенно, в течении 20 секунд возрастает до нормального рабочего. И второй плюс — конденсатор включенный таким образом очень хорошо сглаживает пульсации на выходе блока питания(БП).

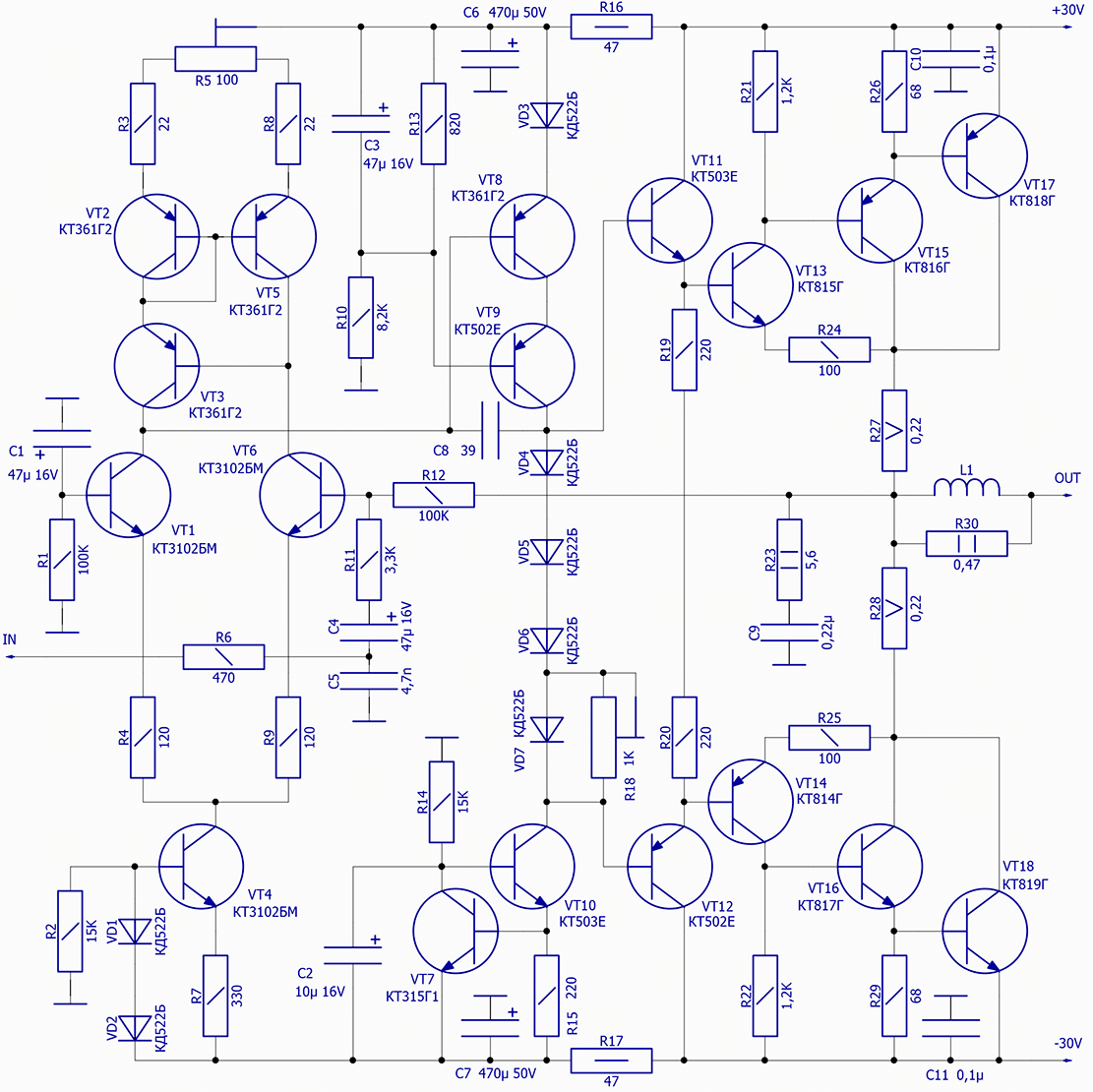

Схема усилителя звука

Далее, второй каскад усилителя выполнен на транзисторе T6 по схеме усилителя напряжения и имеющий в своем составе двухполюсную коррекцию. Цепь смещения выполнена по схеме «транзисторного стабилитрона» с использованием элемента T8. Установленный на радиатор вместе с выходным каскадом, он выполняет еще и функцию термостабилизатора. Включение резистора подстройки тока покоя R22 выполнено таким образом, чтобы обеспечить безопасность схемы от случайного обрыва движка съемного контакта, и в связи с этим, предотвратить резкое повышение тока покоя выходного каскада. Ток на цепь смещения подается также с генератора стабильного тока на транзисторе T7, имеющего общий источник опорного напряжения с генератором для дифференциального каскада (диоды D1,D2). Выходной каскад выполнен по симметричной схеме включения эмиттерных повторителей. Выходной сигнал проходит через выходной фильтр R37L2 и цепь Зобеля (R36C8), предотвращающий самовозбуждение усилителя на высоких частотах.

Модель для наушников

Для компьютерных наушников конденсаторы можно использовать электролитического типа. В данном случае высокой чувствительности от модели не требуется. Для подавления помех в системах применяются разного рода тиристоры. Модуляторы целесообразнее использовать подстроечного типа. Выходное напряжение в цепи не должно превышать 12 В.

Для того чтобы регулировать частотность усилителя, припаиваются компактные контроллеры. В данном случае лампы следует устанавливать в последовательном порядке. Подсоединение блока питания осуществляется через дроссель. Дуплексные резисторы в таких схемах используются очень редко.

Для автомагнитолы

Усилитель для автомагнитолы возможно собрать на распространенной микросхеме TDA8569Q. Ее характеристики:

напряжение питания 6-18 вольт
входная мощность 25 ватт на канал в 4 Ом и 40 ватт на канал в 2 Ом
диапазон частот 20-20000 Гц

Обратите внимание!
