Угловые лестницы на второй этаж: построение
На основе оптимальных размеров строятся все лестницы, независимо от формы. За основу берутся ширина марша, минимальные и максимальные величины ширины и высоты ступеней, угол наклона лестниц и подгоняются под параметры помещения.

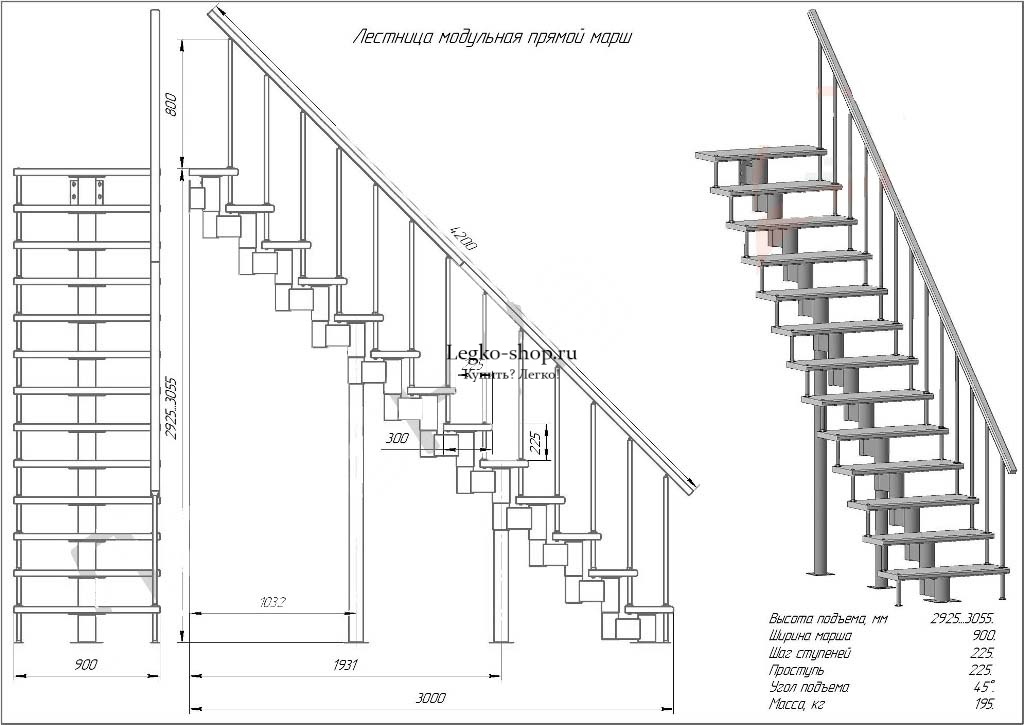

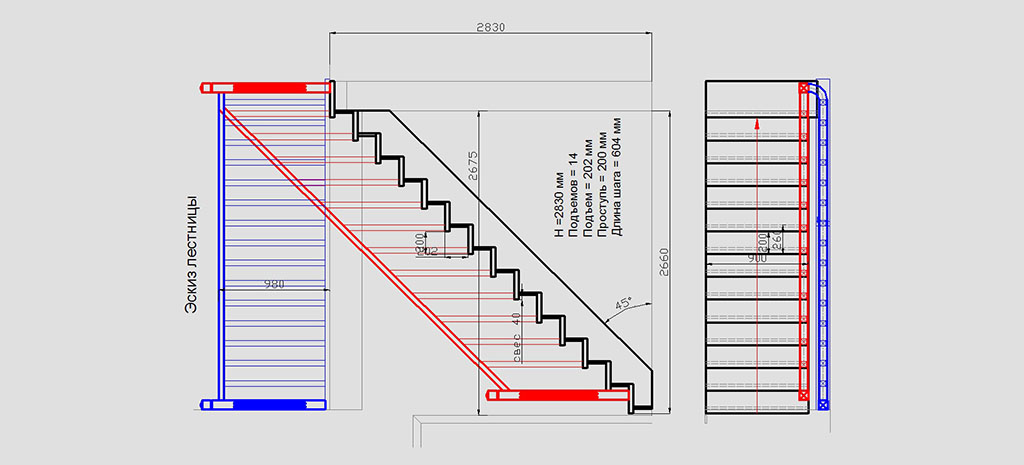

Чтобы спроектировать лестницу следует провести замеры:
- Потолочного проема (измерить его ширину, длину).
- Высоту потолка. Если потолок и пол находятся в стадии отделки, то при измерениях с последующем проектированием следует учитывать изменение толщины элементов в зависимости от отделочного материала.

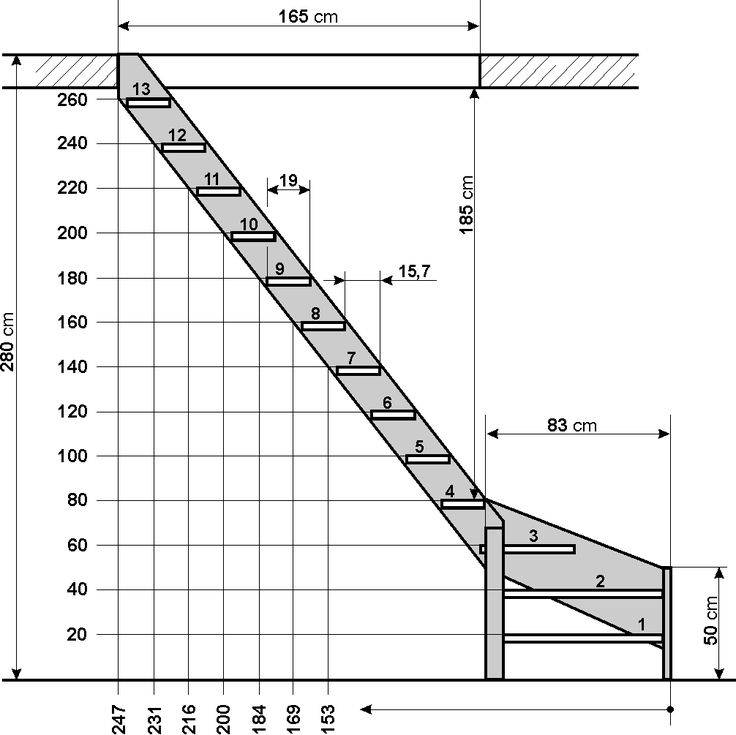

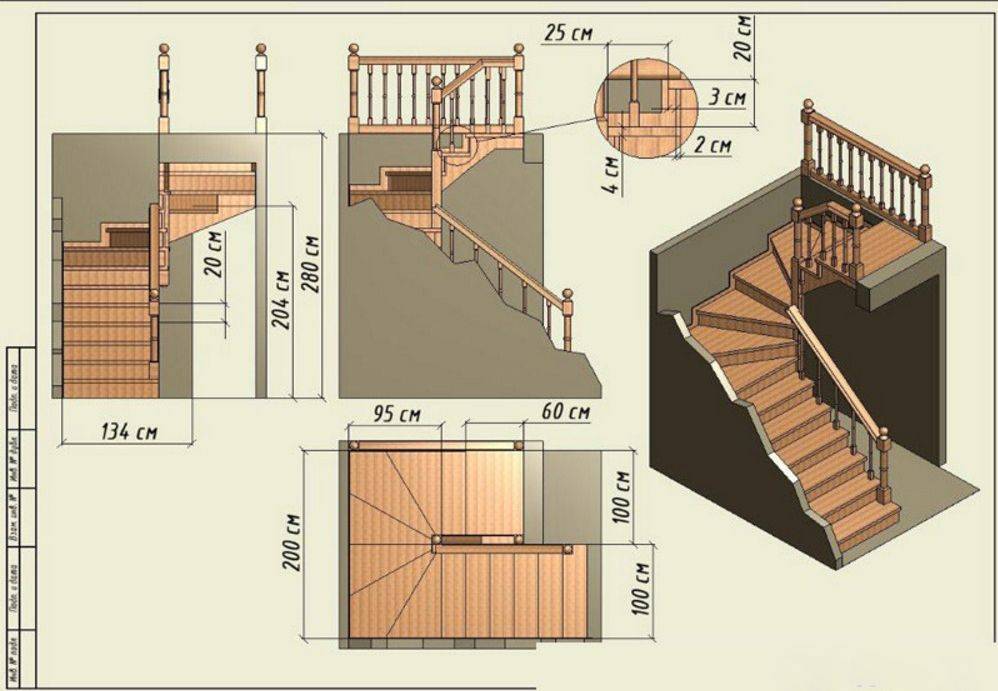

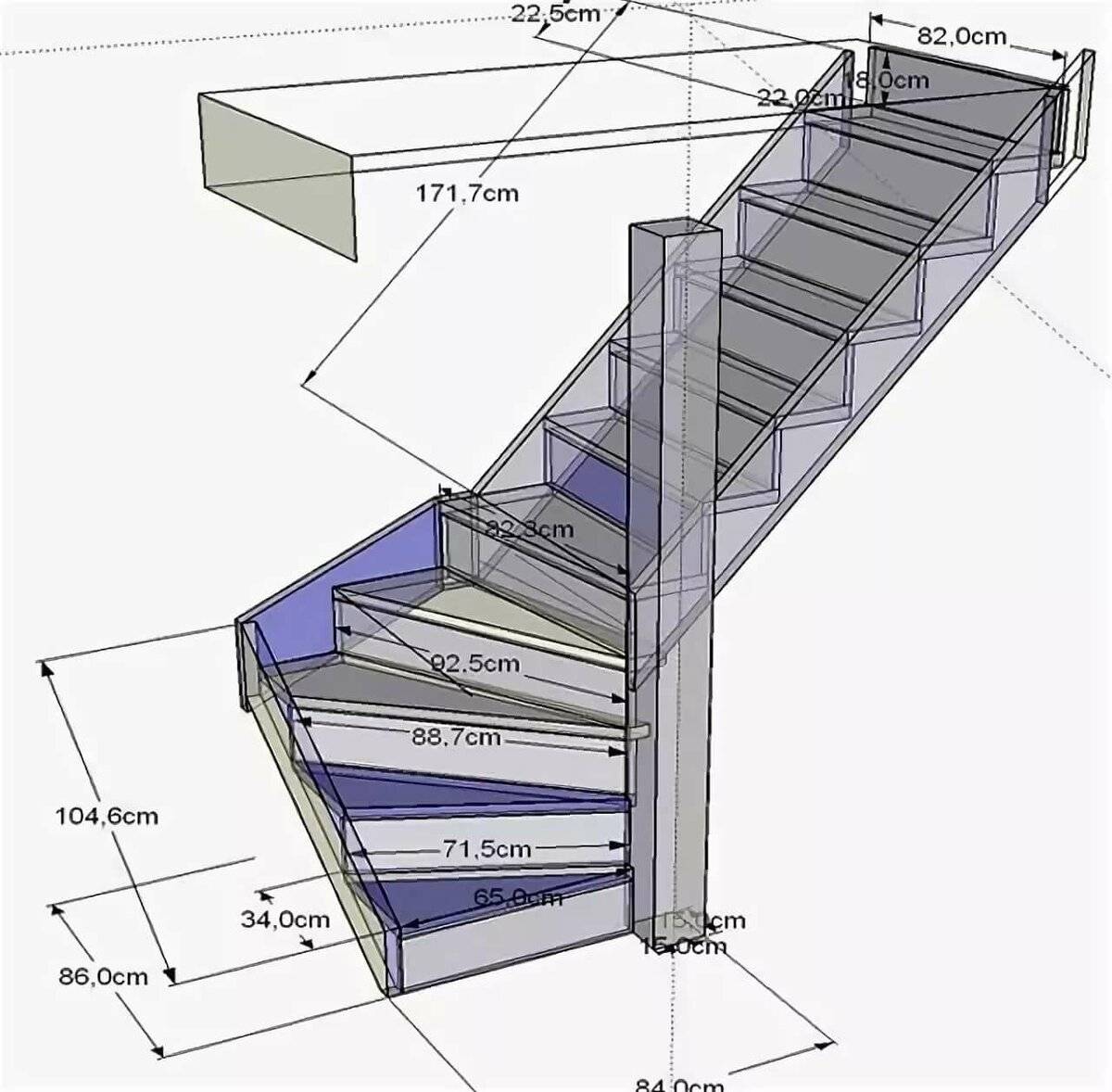

При проектировании угловой лестницы необходимо учесть размеры потолочного проема и высоту потолка
Создать варианты лестниц с детализацией в 2 или 3d можно в Компасе и Autocad. Для построения конструкции может быть использована фронтальная или боковая перспектива: первая позволит определить ширину лестничного марша по первой ступени и смоделировать внешний вид конструкции, а вторая – определиться с высотой подступенков и глубиной проступей. Кроме того, для угловой лестницы со сложной переходной площадкой необходимо создать еще и подробный чертеж, в котором будут указаны размеры забежных ступеней. Начертить схему металлоконструкции можно с помощью КМД.
ЛЕСТНИЦЫ С ЗАБЕЖНЫМИ СТУПЕНЯМИ PROFI&HOBBY РАЗМЕРЫ, ФОТО, ЦЕНЫ
Г образная с поворотом на 90°
| В наличии: 103 шт. | Лестницы деревянные К-001м |
| Варианты | 8 |
| Высота | 2730-3120 |
| Угол подъёма | 42° |
Цены от: 42 250 ₽
Подробнее Купить
В наличии: 48 шт.
Лестницы деревянные К-003м П образная
| Варианты | 5 |
| Высота | 2730-3120 |
| Угол подъёма | 42° |
Цены от: 59 990 ₽
Подробнее Купить
В наличии: 17 шт.
Лестница деревянная К-005м П образная
| Варианты | 2 |
| Высота | 2940 |
| Угол подъёма | 46° |
Цены от: 38 990 ₽
Подробнее Купить
В наличии: 84 шт.
Лестницы деревянные ЛС-91м Г образная
| Варианты | 4 |
| Высота | 2700 |
| Угол подъёма | 50/53° |
Цены от: 18 990 ₽
Подробнее Купить
В наличии: 1 шт.
Лестница деревянная К-009м П образная
| Варианты | 2 |
| Высота | 2925-3120 |
| Угол подъёма | 42° |
Цены от: 64 690 ₽
Подробнее Купить
В наличии: 1 шт.
Лестница деревянная К-021м Г образная с поворотом
| Варианты | 1 |
| Высота | 2925-3120 |
| Угол подъёма | 42° |
Цены от: 60 490 ₽
Подробнее Купить
В наличии: 2 шт.
Лестница деревянная К-032м Г образная
| Варианты | 1 |
| Высота | 2925-3120 |
| Угол подъёма | 42° |
Цены от: 64 690 ₽
Подробнее Купить
В наличии: 20 шт.
Лестница деревянная ЛС-01м П образная
| Варианты | 1 |
| Высота | 2700 |
| Угол подъёма | 37° |
Цены от: 25 990 ₽
Подробнее Купить
В наличии: 16 шт.
Лестница деревянная ЛС-04м П образная
| Варианты | 1 |
| Высота | 2700 |
| Угол подъёма | 37° |
Цены от: 28 990 ₽
Подробнее Купить
В наличии: 25 шт.
Лестница деревянная ЛС-05м П образная с поворотом
| Варианты | 1 |
| Высота | 2700 |
| Угол подъёма | 37° |
Цены от: 30 990 ₽
Подробнее Купить
В наличии: 102 шт.
Лестницы деревянные ЛС-07м Г образная
| Варианты | 5 |
| Высота | 2940 — 3150 |
| Угол подъёма | 49° |
Цены от: 33 990 ₽
Подробнее Купить
В наличии: 31 шт.
Лестница деревянная ЛС-09м Г образная с поворотом на 90°
| Варианты | 2 |
| Высота | 2700 |
| Угол подъёма | 47° |
Цены от: 36 290 ₽
Подробнее Купить
В наличии: 10 шт.
Лестница деревянная ЛС-215м Г образная с поворотом на 90°
| Варианты | 1 |
| Высота | 2895 |
| Угол подъёма | 44° |
Цены от: 36 290 ₽
Подробнее Купить
В наличии: 19 шт.
Лестница деревянная ЛС-225м Г образная
| Варианты | 1 |
| Высота | 2895 |
| Угол подъёма | 39/44° |
Цены от: 41 290 ₽
Подробнее Купить
| Выбор по материалу: | Виды лестниц: | Выбор по применению: | Выбор по классу: | Услуги: |
| Лестницы из сосны | Г -Образные лестницы | Лестница на 2 этаж | Лестницы эконом | Лестницы на заказ |
| Лестницы из бука | П -Образные лестницы | Лестницы для дома | Лестницы премиум | Проект лестницы |
| Лестницы из дуба | Прямые лестницы | Лестницы для дачи | Лестницы со скидкой | Замеры |
| Лестницы из ясеня | Лестницы гусиный шаг | Чердачные лестницы | Крашеные лестницы | Монтаж |
| Лестницы на металлокаркасе | Забежные лестницы | Модульные лестницы | Лестницы серии «ЛС» | Покраска |
| Лестницы с площадкой | Межэтажные лестницы | Облицовка лестниц | ||
| Винтовые лестницы | Уличные лестницы |

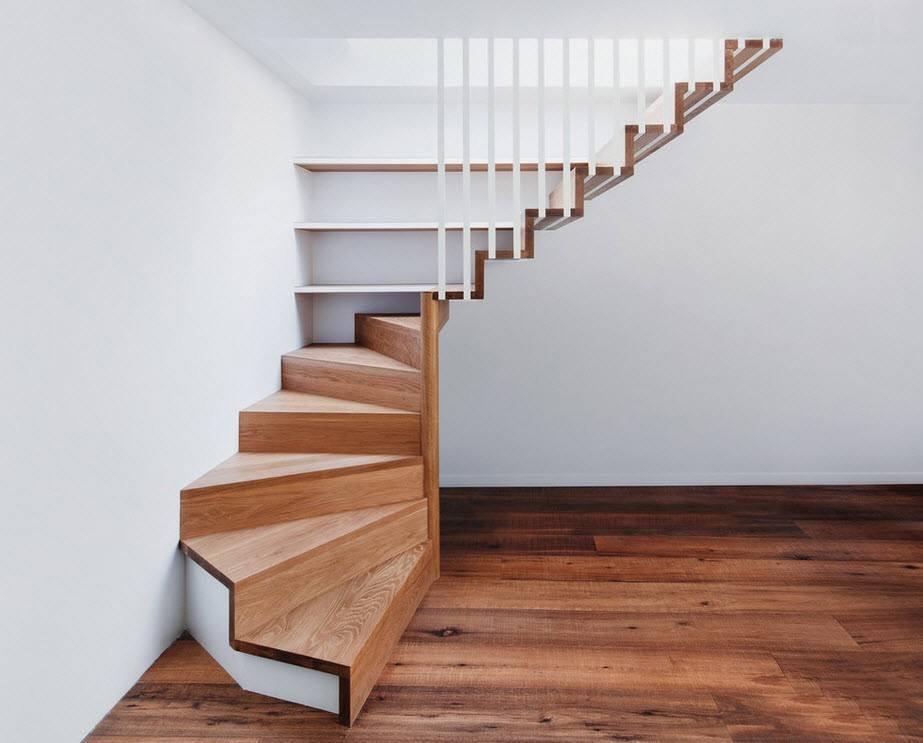

Лестница с забежными ступенями — красивая альтернатива обычным двух-пролетным лестницам, с поворотной площадкой. Вместо промежуточной площадки, занимающей лишний квадрат площади, в конструкции лестницы имеется забежной столб, вокруг которого происходит поворот направления движения. К этому столбу крепятся узкие части забежных ступеней. Конструкции лестниц с забежными ступенями отличаются надежностью и практичностью. Наиболее популярны лестницы с угловым расположением, в лево и правостороннем исполнении имеющие перила с одной стороны. Ступени из сосны имеют толщину 40 мм и способны воспринимать нагрузку до 200 кг. Лестница с поворотными ступенями пользуется особенной популярностью у заказчиков, потому, что занимает в квартире минимум места. Высота маршей отвечает условиям стандартной высоты этажа здания и может будь отрегулирована за счет подиума внизу, или размера верхней ступеньки. Поворот на 90°осуществляется с использованием забежных ступеней, края которых отличаются по ширине. Заказчик имеет возможность выбрать забежную лестницу оборудованную подступенками или более бюджетный вариант, без подступенок.
Забежная лестница с поворотом на 180 градусов поставляется в разобранном виде. Для ее сборки потребуется участие двух человек, а также молоток, гаечный ключ 17х19 и дрель-шуруповерт. Подробная инструкция по сборке прилагается ко всем моделям наших лестниц.
Тип 2. Решетчатые
Исполнение Ш Исполнение Р
Исполнение С Исполнение В
2.6. Для болтовых соединений должны применяться болты нормальной точности по ГОСТ 7798 и в соответствии со СНиП II-В.3.
2.7. Конструкции должны быть огрунтованы и окрашены. Грунтовка и окраска должны соответствовать V классу покрытия по ГОСТ 9.032.
2.8. Заводские и монтажные стыки элементов ограждений не должны иметь острых выступов и кромок.
Номинальный размер и наименование отклонения
Пред. откл. лестничного марша, площадки, ограждения лестничного марша и площадки
2. Ширина св. 1000 до 1600 включ.
св. 1600 до 2500 включ.
6. Неравенство диагоналей (непрямоугольность), не более
7. Расстояние между центрами отверстий в пределах одной группы А
8. Расстояние между группами отверстий А
св. 1000 до 1600 включ.
Особенности и плюсы винтовой лестницы
Винтовые лестницы пользуются большим спросом и имеют ряд преимуществ перед другими вариантами. Как минимум, эстетичный внешний вид изделия – оно может стать настоящей изюминкой интерьера. Также к преимуществам винтовых изделий можно отнести:
- Экономия пространства. Для ее установки потребуется всего 1,5-2 м². В квартирах с маленькой площадью такой вариант считается идеальным. Кроме того, визуально она не нагружает пространство.
- Большое разнообразие дизайнерских решений, широкий выбор разнообразных конструкций, который поможет подобрать идеальный вариант для любого интерьера.
- Финансовая экономия. Для винтовой конструкций потребуется меньше материалов, чем для стандартной маршевой. Соответственно, финансовые затраты будут меньше.
- Также можно сэкономить на работе. Монтаж конструкции достаточно прост, поэтому справиться с ним можно самостоятельно, без помощи профессиональных работников.
Но недостатки у нее тоже есть. К ним можно отнести безопасность спуска и подъема. Их не рекомендуется устанавливать в доме с маленькими детьми или пожилыми жильцами. Подниматься по ним нужно медленно и аккуратно.
В данном видео вы узнаете, как рассчитать винтовую лестницу:
Особенности винтовой конструкции:
- В центре ширина проступи должна составлять не менее 20 см, что обеспечит безопасность во время ходьбы.
- Возле стойки ширина проступи должна быть не менее 10 см.
- Когда винтовая конструкция — это основная и единственная лестница на второй этаж, необходимо, чтобы диаметр перекрытия был 2 м, а длина марша — 80 см.
- Для подобных изделий, которые служат дополнительным подъемом, диаметр перекрытия может быть меньше — до 1,4 м. В то же время ступень должна быть не менее 60 см в длину.
- Для изготовления такой конструкции можно использовать разные материалы: бетон, стекло, камень, металл и дерево. Самые востребованные — дерево и металл.
Параметры изделия также могут зависеть от диаметра самого проема в перекрытии. При этом диаметр самой лестницы обязательно меньше этого показателя.
Стандартные и допустимые размеры

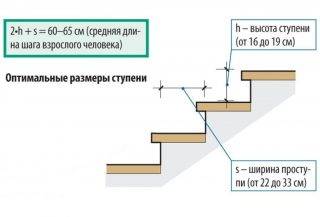

От размерных показателей ступеней зависит наклон марша. Оптимально, если угол составляет 26 – 35°. Более крутые лестницы не подойдут пожилым людям, а пологие увеличат время подъема. В обоих случаях человек устанет гораздо больше, чем при наклоне под общепринятым углом.
В конструкции различают горизонтальную проступь и вертикальный подступенок. Первая деталь всегда обязательно присутствует в строении лестничного марша, вторую применяют по необходимости. В крутых маршах ступени подрезают по ширине, чтобы они соответствовали углу наклона.
Есть нормативные правила для ступеней:
- в эвакуационных маршах не должно быть меньше трех ступенек, один или два элемента не воспринимаются, особенно в сумерках, поэтому люди оступаются и падают;
- угол наклона для приставных трапов и лестниц —75 – 90°;
- для компактных переносных конструкций и стремянок —41 – 75°:
- удобные домашние —26 – 33°, менее комфортные — 33 – 41°;
- пологими считаются — 9 – 26°;
- к категории пандусов относят элементы под наклоном до 9°.
Высота ступеней
Подступенки — вертикальные плоские элементы, их устанавливают под каждую ступень. Современные конструкции проектируют воздушными, прозрачными, поэтому такие элементы могут не делать в строении лестницы.
Человеку комфортно подниматься, если высота ступеньки составляет около четверти от размера шага. Например, длина шага равна 60 – 80 см, значит нужна высота 15 – 20 см.
Следствие неправильной высоты:
- подъем менее 15 см проявит интуитивное желание шагать через одну ступень;
- высота больше нормы затруднит движение, некоторым категориям населения будет трудно поднимать ногу.
Ранее (до XIX века) лестницы строили без нормативных параметров. Потом инженеры стали задумываться о комфортной высоте. Наиболее приемлемой считают размер по вертикали на уровне 17 – 19 см. такое значение всегда подходит для стандартных габаритов лестничной клетки по высоте и длине.
Ширина ступеней
Размер стопы взрослого — 26 – 30 см. Для комфортного пользования лестницей нога почти всей подошвой должна опираться на плоскость. В результате оптимальный размер по ширине для ступени принимают на уровне 23 – 27 см.
Если наблюдается заступ одного горизонтально элемента на другой (по норме допускается 3 см), ширину ступени лестницы увеличивают до 26 – 30 см. Такой размер соответствует половине человеческого шага и считается наиболее комфортным.
Ступени различают по форме:
- прямые ступени располагают так, что задняя стенка нижней детали в проекции соответствует началу верхней степени;
- забежные — передняя плоскость верхней ступени нависает над нижним элементом, при этом задняя стенка предыдущей ступени заходит под верхнюю деталь — так ставят ступеньки винтовых конструкций и угловых с поворотом.
Ширина марша
Размер колеблется в пределах 90 – 135 см, такой разбег зависит от типа строения и назначения подъемного элемента. Количество ступеней в марше по норме не может превышать 18 штук. Если необходимо сделать больше, в конструкцию включают промежуточную площадку.
Ширина лестничного пролета зависит от пропускной способности и противопожарных требований:
- внутренние лестницы — минимальная ширина на уровне 80 см, максимальная — 140 см;
- двухэтажные строения — 90 см, многоэтажные и общественные здания — соответственно, 105 и 135 см;
- полезная ширина не должна быть менее 1,0 м, чтобы могли проходить два человека сразу или один проносил сумки в руках;
- между встречными маршами в пролете делают промежуток 50 см, размеры площадки — 120 см х 140 см (ширина, длина).
Как делали лестницу в домашних условиях
Сварили каркас. Для работ с металлом соорудили временный верстак на улице. Работник принес портативный сварочный аппарат Wester. Мне пришлось докупить только две пачки электродов Esab МР-3 диаметром 2,5 мм. Они обошлись в 668 Р. И еще — около 30 дисков по металлу для резки и шлифовки профиля — на них ушло порядка 1000 Р. Резали и шлифовали металл обычной болгаркой.
Чтобы изготовить косоур, мы использовали металлический профиль 80 × 40. На семь металлических профилей и два швеллера для площадки ушло 15 419 Р, плюс 1000 Р — на доставку из «Петровича».
За семь металлических профилей и два швеллера для площадки я заплатил 15 419 Р, плюс 1000 Р за доставку Так выглядело рабочее место во дворе, где разрезали, сваривали и шлифовали профили
Второй раз пересчитали параметры. В начале работы возникла проблема. Когда мы сварили косоур для нижнего марша и примерили его на месте, то выяснилось, что при подъеме по нижнему маршу на четвертой ступени человек ростом 1,8 м и выше задевал головой потолок.
Это произошло из-за того, что в процессе строительства дома я уменьшил потолочный проем — он стал меньше, а толщина перекрытия больше, чем планировалось. Калькулятор не учитывал эти нюансы. Пришлось пересчитывать лестницу на ходу.
Чтобы решить эту проблему, я убрал одну ступень с нижнего марша — это уменьшило высоту площадки на 20 см. Перенести эту ступень на верхний марш я уже не мог — иначе высота ступенек на маршах получилась бы разная. Поэтому я просто пересчитал параметры лестницы — изменил высоту ступеней и ширину проступи. Косоуры переделали. Получилась конструкция не с 15, а с 14 ступенями.
Все сварочные работы заняли 4—5 дней, еще пару дней ушло на окраску каркаса, крепление ступеней и прочие доделки.
Установили конструкцию. После того как каркас сварили, можно было устанавливать его в доме. Что-то приходилось доваривать на месте.
Косоуры приварили к швеллеру снизу. Сначала мне хотелось сделать этот узел крепления иначе: чтобы они опирались на швеллер сбоку, а не висели под ним на сварочном шве. Но в этом случае нарушались расчетные параметры лестницы, поэтому оставили так.
Установка каркаса в доме. Что-то приходилось доваривать прямо на месте
Площадку с двух сторон прикрепили к стене на толстые шурупы с шестигранной головкой — они стоили около 50 Р. Но к столбу закрепиться было невозможно, поэтому пришлось сделать стойку из швеллера, на которую опирается площадка. Эта стойка спрятана за столбом.
В доме теплый пол, поэтому мы не могли сверлить его, чтобы закрепить основание лестницы. А без этого она вибрировала, когда по ней поднимались. В итоге просто приклеили профили к полу на жидкие гвозди — держится хорошо.
Сначала я думал зашить нижнюю часть лестницы под площадкой и сделать там кладовку, но потом решил не утяжелять. И конструкция получилась визуально легкой и парящей.
| Вид на будущую лестничную площадку со второго этажа. Она опирается на стойку из швеллера — ее не видно за столбом | Металл кое-где успел покрыться ржавчиной, пока лежал на улице, поэтому весь каркас нужно было покрыть грунтовкой |
Вид на будущую лестничную площадку со второго этажа. Она опирается на стойку из швеллера — ее не видно за столбом Металл кое-где успел покрыться ржавчиной, пока лежал на улице, поэтому весь каркас нужно было покрыть грунтовкой
Загрунтовали каркас. Для грунтования лестницы использовали баллончики-спреи за 260 Р. На покраску ушло 6 штук. Я специально выбрал серый цвет грунтовки — она хорошо сочеталась с деревом и не требовала дополнительной покраски косоуров.
Установили ступени. Мы купили в «Петровиче» 14 клееных ступеней из сосны шириной 1200 мм. Они обошлись мне в 14 000 Р.
Каждая ступень крепилась на 4 длинных самореза, которые вкручивались со стороны металлического профиля. Их шляпки почти не заметны после покраски каркаса. Стоимость саморезов — примерно 500 Р.
После монтажа ступеней я промазал их в два слоя акриловым матовым лаком, который Он оставался после обработки потолка, поэтому в общей смете я его не считаю.
Для площадки использовали два клееных щита из «Леруа» с габаритами 1200 × 1000 × 40 мм. Они вышли на 5156 Р. Обрезок одного из них пригодился для столешницы под раковину.
| На второй этаж лестница поднимается прямо и занимает всю ширину проема, то есть перила на втором этаже не нужны | Установили ступени и покрыли их матовым лаком. Лестница отлично пропускает свет со второго этажа |
На второй этаж лестница поднимается прямо и занимает всю ширину проема, то есть перила на втором этаже не нужны Установили ступени и покрыли их матовым лаком. Лестница отлично пропускает свет со второго этажа
Нормы ГОСТ Р 53254–2009
Данный норматив регулирует производство и размещение в местах установки лестниц из металла для организации эвакуационных и аварийных спусков в промышленных и гражданских зданиях, а также для обустройства переносных конструкций.
При изготовлении металлических лестниц Госстандарт предусматривает следующие требования:
- глубина проступи не должна превышать 250 мм;
- ширина каждой ступеньки должна составлять не менее 900 мм;
- высота ограждения — не менее 1200 мм;
- если высота лестничного пролета превышает 20 м, требуется использовать исключительно маршевые изделия;
- при высоте подъема менее 20 м возможно применение вертикальных изделий;
- если два лестничных пролета располагаются в непосредственной близости, между ними необходимо соблюсти проем от 750 мм;
- пожарные лестницы в обязательном порядке защищают антикоррозийными красками или лаками.
ГОСТ на лестницы металлические вертикальные предписывает следующие нормы:
- для обеспечения безопасности, нижний пролет стационарной лестницы обязан быть выдвижным;
- в местах монтажа закладных деталей для установки вертикальной лестницы не должно быть трещин и сколов, нарушающих целостность поверхности;
- крепление пожарных лестниц обязано обеспечивать безопасный спуск взрослого человека;
- каждая ступень обязана выдерживать вертикальную нагрузку в 180 кгс, примененную к центральной точке конструктивного элемента;
- степень нагрузки для ограждения конструкции обязана составлять 54 кгс и более;
- расстояние между крайними точками ступенек по вертикали ограничено 350 мм;
- отступ от опорной поверхности до края конструкции — от 300 мм;
- расстояние от нижней точки крайней ступени до поверхности земли ограничено 1500 мм;
- размер ступеней по ширине допускается от 600 мм для конструкций без ограждения, и не менее 800 мм для изделий с ограждением;
- обслуживание стационарных лестниц по строительным нормам производится не реже, чем раз в 5 лет.
Формы лестниц для дома
Лестницы для любого частного или многоквартирного дома – это важный функциональный элемент. Конструкцию и тип лестницы определяет радиус ее кривизны. Так, все подъемные установки делятся на прямые и криволинейные.
На сегодня, существуют такие виды лестниц:

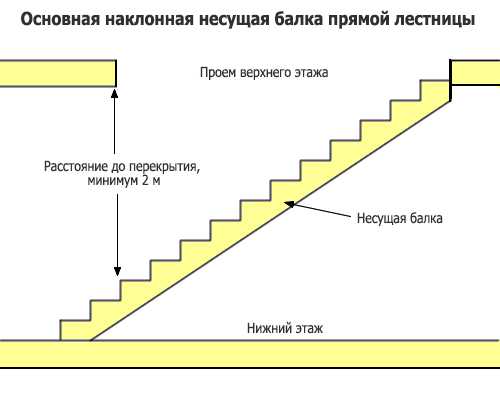

- Прямая конструкция. Это наиболее простая конструкция, состоящая из одного лестничного марша, ключевые элементы которого равны между собой по размерам. Часто прямую лестницу ставят посередине холла или вдоль стены в длинном коридоре. Недостатком является то, что для ее размещения конструкции с правильным углом наклона требуется достаточно большая площадь.
- Поворотная (угловая). Поворотная лестница состоит из двух или более прямых маршей, которые соединяются поворотной площадкой. Такие конструкции могут совершать поворот на 90 (Г-образная) и 180 градусов (П-образная).
- Винтовая (круговая) лестница. Конструкция представляет собой основу в виде прочного деревянного столба или металлической трубы, вокруг которой, по спирали, располагается лестничный марш.
Лестница для дома может быть различной формы: прямой, поворотной или винтовой
Лестницы любого вида может быть выполнена из дерева, металла, бетона. Кроме того, лестницы любой формы могут быть расположены на косоурах (одном или двух), больцах, тетивах.
