Монтируем нагревательные секции
Монтаж кабеля своими руками проводят согласно плану, в котором уже определен шаг кабеля и порядок его размещения.
Монтаж кабеля
Перед укладкой проверяют провод на сопротивление.
Проверяют провод на сопротивление
Полученные результаты должны соответствовать цифре, указанной в гарантийном талоне.
Соответствие цифр означает, что кабель греет хорошо, и система порадует теплом.
Нагревательный элемент бывает одно- и двухжильным. В первом случае оба конца нужно подключать к терморегулятору.
Подключить к терморегулятору
Во втором только один. Холодный конец заводят в сделанную штробу. Увидеть подключение обоих типов проводов можно в видео.
Начало кабеля и соединительную муфту ставят на монтажную ленту. После их закрепляют. Муфту размещают так, чтобы она не торчала из будущей бетонной стяжки. Ее наличие на поверхности бетона является недопустимым.
Нагревательный элемент выкладывают по плану. При этом соблюдают нужный шаг, а также определенную последовательность
Важно, чтобы кабель не имел очень резких сгибов. Если они будут, система будет работать плохо
Согласно словам экспертов, минимальная величина радиуса изгиба должна равняться 5 сантиметрам.
В дальнейшем монтируют своими руками термодатчик. Для этого устанавливают гофр от терморегулятора к полу. Этот гофр должен также размещаться на полу между витками кабеля. Его ставят посередине шага и заводят между провода более чем на 40 сантиметров. Конец гофра заглушают. Далее в него вставляют термодатчик и вытягивают. Согласно некоторым видео процедуру надо повторить, чтобы убедиться в легкости его замены.
Чтобы добиться наиболее точного соответствия между температурой поверхности пола и выставленным режимом работы терморегулятора, заглушенный конец ставят на подложку, поднимая как можно ближе к поверхности стяжки.
Далее своими руками вставляют термодатчик в гофр, снова проверяют сопротивление уложенного кабеля и проводят подключение терморегулятора.
Монтируют термодатчик
Этот процесс зависит от особенностей устройства. Также к нему подключают кабель питания и проверяют то, как работает система, а также как она греет. Если все хорошо, отключают терморегулятор. Далее его снимают. Такой шаг позволит провести конечный ремонт без шансов повреждения устройства. Кроме этого, фотографируют или рисуют размещения кабелей. Некоторые снимают видео.
Инфракрасный пленочный теплый пол – что это такое
ИК теплый пол популярен благодаря уникальному принципу
работы. Несмотря на то, что он является разновидностью электрического теплого
пола (поскольку для его функционирования необходимо электричество),
инфракрасный пол гораздо экономичнее и безопаснее своего предшественника.
Принцип действия ИК теплых полов основан на выделении
тепловой энергии в инфракрасном диапазоне. Длинные волны излучения нагревают
человека и поверхности окружающих предметов: мебели, стен. А они, в свою
очередь, являясь вторичным источником тепла (отражателями) нагревают воздух в
помещении. Такой подход к обогреву дома позволяет субъективно ощутить тепло до
того, как прогреется воздух.
Нагревательные маты
Греющие маты относятся к электрическому кабельному полу, только провод закреплён на стекволоконном полотне.
Устройство
Греющие маты имеют ширину 0,5 метра, на них с установленным шагом зафиксирован провод. В комплект устройства входят — термоматы с кабелем и гофра. В гофру вставляется термодатчик, она оберегает его от влаги. Если конструкция заливается клеем, и он не закрывает датчик полностью, то требуется устанавливать прибор устойчивый к влаге.
Для обустройства такого тёплого электрического пола потребуется запастись терморегулятором с выносным датчиком, монтажными коробками и проводами. При выборе терморегулятора учитывается уровень энергопотребления, а провода, точнее их сечение подбирается с учётом мощности прибора и материала, из которого они изготовлены.
Устройство нагревательного элемента несложное — кабель, чаще двужильный не более 45 мм. Жилы экранированные, покрытые защищающей оболочкой.
Конструкция тёплого пола с греющими матами состоит из черновой основы, тепло и гидроматериала, самих мат, плиточного клея и отделочного покрытия.
Принцип
Принцип функционирования мат тот же, что у пола из обычного кабеля.
Ток, проходя по проводнику выделяет тепло, путём конвекции оно передаётся стяжке, от неё полу, а он прогревает воздух.
Плюсы и минусы
Нагревательные маты для электрического тёплого пола
Основное достоинство нагревательных мат — простата их устройства и монтажа. Кабель не нужно крепить или рассчитывать укладочный шаг, конструкция полностью готова, нужно лишь расстелить полотно.
Кроме этого, такой пол прогревается быстрее, чем обычный кабельный, «пирог» получается менее объемный, а маты тонкие, их можно монтировать в слой плиточного клея. Так как устройство лёгкое, то его выдержат не прочные перекрытия. Но стоят такие полы дороже.
К минусам можно отнести также:
1. Сложность укладки, при необходимости обогнуть препятствие. Допустим сантехнику трудно обойти, так как нельзя резать кабель, можно только подрезать сетку, и производить загиб провода.
2. Невозможность настраивать укладочный шаг под свои потребности.
3. Недопустимость использования как основное отопление, так как маты обладают небольшой мощностью.
Устройство ЭТП из инфракрасной пленки
Подготовительный этап включает выравнивание бетонной поверхности и утепление специальным материалом – вспененным полиэтиленом 4…6 мм (Пенофол, Изолон). Обязательное условие – применение утеплителя без алюминиевой фольги.
Технология монтажа выглядит так:
- Раскатайте рулон термопленки и уложите ее медной полосой книзу. При необходимости обрежьте нагреватель в размер, ориентируясь по заводским линиям. От мебели и стен отступайте 10 см.
- Соседние полотна допускается класть с нахлестом – на ширину прозрачного края. Стыки проклейте скотчем.
- Кусочками битумной изоляции закройте неиспользуемые контакты на торцах каждого полотна. В точках подсоединения проводов установите специальные зажимы (идут в комплекте), зафиксируйте их пассатижами.
- Подведите к контактам провода, вставьте оголенные концы в гнезда и обожмите. Затем соединение изолируйте 2 битумными полосками.
- Температурный датчик прикрепите битумной заплаткой к черной дорожке на пленке (снизу). Вырежьте углубление в утеплителе, куда спрячется измеритель. Ранее подключенные зажимы тоже необходимо утопить.
- Проделайте в теплоизоляции канавки для проводов, ведущие к точке крепления терморегулятора. Проложите кабели в бороздах, заклейте сверху скотчем.
- Смонтируйте на стенке термостат, подключите жилы проводов. Монтаж окончен.
Перед устройством финишного покрытия застелите нагреватели слоем защитной полиэтиленовой пленки. Ламинат либо паркет кладем сразу на пленку, а под мягкие покрытия – линолеум, ковролин – делаем жесткую подложку из фанеры. Иначе ЭТП быстро продавится в процессе эксплуатации. Порядок монтажа демонстрируется на видео:
Водяной теплый пол
По мнению экспертов, основным достоинством теплого водяного пола под ламинат является его комфортное использование после установки.
Говоря о таком виде теплых полов, подразумевается прокладывание под напольным покрытием специально предназначенных труб. По этим трубопроводам будет циркулировать подогретая вода, тем самым передавая свое тепло.
В конструкцию водяных теплых полов входят нагревательный элемент, представляющий собой, как правило, медную тонкую трубку и схема подключения к общей системе отопления.
При укладке теплых водяных полов можно использовать две схемы: змейкой и улиткой. Первый метод получил огромную популярность в странах Европы. Дело в том, что он очень прост в монтаже и проектировке, но и имеет и некоторые недостатки.
Так при укладке пола по схеме змейка возможен значительный перепад температур в помещении, когда отопление пола будет происходить полосами. Схема укладки «улиткой» будет целесообразной на промышленных предприятиях и в помещениях, где потери тепла будут очень незначительными.
Метод укладки «улиткой» получил большую популярность в России и Украине. Благодаря тому, что трубы подачи и обратные трубы располагаются поочередно, появляется возможность равномерно распределить тепло по поверхности.
Правда монтаж и проектирование такого пола требует значительных затрат времени и средств.
Примеры укладки водяных полов в доме можно просмотреть на видео:
Классификация
Водяной
Обогрев пола с помощью труб с горячей водой был известен человечеству еще до начала нашей эры. Основное условие применения такой конструкции: возможность подключения к центральной отопительной системе или обустройство отдельной бойлерной. В стандартных многоквартирных домах монтаж устройств такого отопления запрещен, потому что давление воды в трубах рассчитано только на радиаторы.
Для установки применяют метало-пластиковые или полимерные термостойкие трубы. Они отличаются высокой надежностью, их минимальный срок службы – сорок лет. Однако из-за толстого слоя изоляции сильно повысить температуру воздуха не удастся, поэтому систему используют для дополнительного обогрева. Сами трубы, слои изоляции и вышележащий материал занимают много пространства. Учтите, что уровень пола будет увеличен минимум на десять сантиметров.
Конструкция состоит из отопительного контура и распределительного узла, включающего коллектор, насос и смесительный узел. Стандартная площадь обогрева при установке одного контура – 10-15 квадратных метров. Для просторных помещений укладывают несколько контуров с возможностью отельного подключения и контроля каждого из них.
Достоинства такого типа:
длительный срок эксплуатации;
невысокий расход электроэнергии;
безопасность;
нет ограничений по установке мебели.
Однако есть и недостатки, которые существенно ограничивают область применения системы.
Главные из них:
сложность проектирования;
трудоемкость монтажа;
высокая нагрузка на перекрытие пола из-за толщины конструкции;
в случае поломки требуется капитальный ремонт с полным вскрытием всего пола.
Водяной пол менее распространен, чем следующий подвид – электрический. О нем будет рассказано в статье более подробно.
Электрический
В данном случае система производит тепло за счет разнообразных электрических нагревательных элементов. Ниже представлены основные подвиды в зависимости от комплектующих. В этом случае немного изменяется процесс монтажа и тип декоративного финиша.
Кабельный
Наиболее распространенный и доступный вид. Отличается простотой устройства. Монтируется при стяжке или в слое плиточного клея. Очень удобен при установке в помещениях небольшой площади. Кабель выпускается полностью готовым: его удобно монтировать, однако нельзя укорачивать. Во избежание перегрева над элементами пола нельзя устанавливать массивную мебель.
Пленочный
Специальные нагревательные пленки изготавливаются в промышленных масштабах. Они представляют собой полосы из термостойкого полиэстера с запаянными нитевидными нагревательными элементами. Нагрев происходит в виде инфракрасного излучения, он очень быстрый, равномерный и качественный. Монтаж невероятно прост и быстр: пленку укладывают непосредственно под напольное покрытие. Есть и минус: пленочные участки нельзя помещать в стяжку и плиточный клей, ведь щелочная среда приведет к повреждению полиэстера.
Термоматы
Считаются усовершенствованной вариацией кабельной системы. Изделие имеет вид рулонов из стекловолокна с присоединенными кабелями. При монтаже часть покрытия можно отрезать, чтобы регулировать площадь нагревательного покрытия. Использование матов упрощает установку отопительных кабелей.

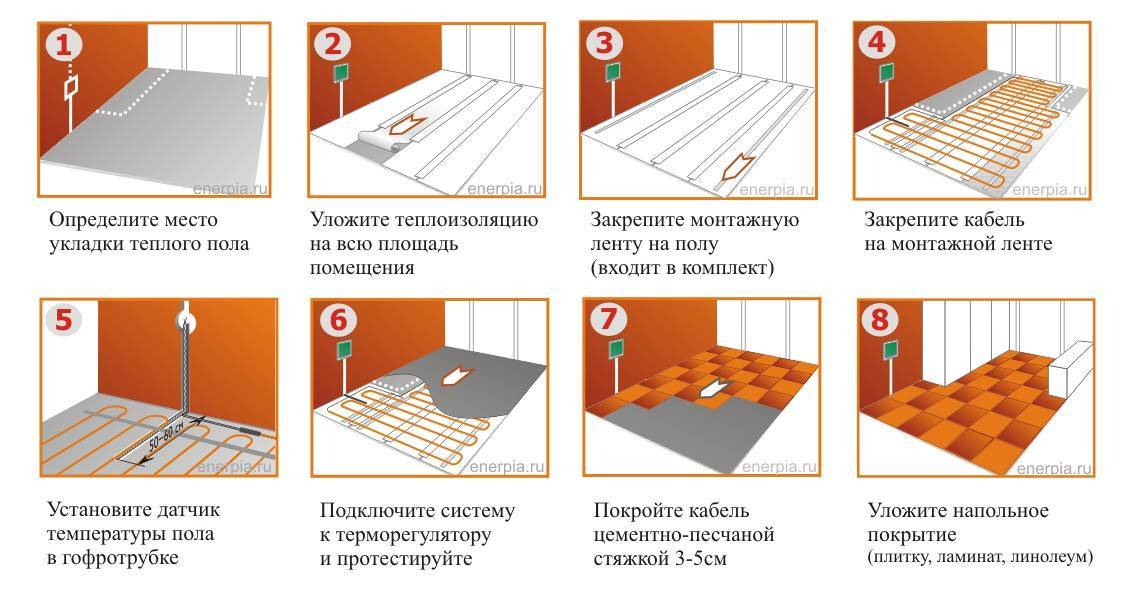

Электрический теплый пол своими руками технология монтажа
Монтаж теплого пола следует начать с устройства места установки терморегулятора и прокладки к нему штроб для электрических кабелей. Посадочное место блока управления представляет не что иное, как обыкновенное гнездо с пластиковой коробочкой, в которое устанавливают розетки и выключатели. Определившись с местом установки терморегулятора, с помощью специальной коробки высверливается посадочное место. От него прокладывается штроба к распределительному щитку и к полу.
Следует понимать, что схема подключения электрического теплого пола предусматривает его подсоединение не в распределительную коробку, а непосредственно к квартирному электрощитку. Систему подогрева пола в обязательном порядке необходимо посадить на отдельный автоматический выключатель. С учетом всего этого и нужно выполнить прокладку штроб.
После того как штробы готовы, можно устанавливать пластиковый подрозетник (в отверстие он крепится с помощью алебастра), прокладывать в него кабели подачи питания и приступать к укладке нагревательного мата.
Прокладка проводов для электрического теплого пола фото
С нагревательными кабелями дела обстоят довольно просто. Чтобы покрыть полметровой полосой всю обогреваемую площадь, мат необходимо научиться разрезать особым образом. Раскатав его на необходимую длину, в сетке, на которой крепятся кабели, делается разрез, после чего вы сможете развернуть мат в любом направлении, в том числе и в обратном. Вот так змейкой с учетом рельефа местности и раскладываются все нагревательные кабели. После того, как мат будет полностью расстелен, сетка крепится к основанию пола клеем для кафельной плитки.
Пока нагревательный мат присыхает к полу, самое время заняться прокладкой холодных кабелей и монтажом температурного датчика – последовательность этих работ роли не играет. Начнем с холодных кабелей. Основное условие, которое необходимо выдержать при их прокладке к месту установки терморегулятора – это непересекаемость проводов, они должны идти параллельно друг другу и ни в коем случае не пересекаться. Крепятся холодные кабели алебастром, а их концы выводятся в коробку терморегулятора.
Устройство электрического теплого пола
Теперь о термодатчике – здесь также особых сложностей не должно возникнуть. Единственное, что необходимо, так это правильно определить его место установки. Совсем забыл, для его монтажа также необходимо сделать штробу – хотя сам датчик и имеет небольшие размеры, устанавливается он в гофре, конец которой глушится. Это необходимо для того, чтобы была возможность заменить его в случае выхода из строя.
Технология укладки электрического теплого пола своими руками
Штробу придется прорезать от его места установки до терморегулятора. Если штробу не резать, а укладывать как есть, то в процессе дальнейшей облицовки пола придется либо закладывать больший слой клея для кафеля, либо лить чистовую стяжку толще. Теперь о месте установки термодатчика. По большому счету, его можно установить в любом удобном месте обогреваемого пола с одним лишь условием – он должен располагаться четко между витками нагревательных кабелей. В этом случае его работа будет наиболее оптимальной.
Ну и завершающий этап монтажных работ – это подключение и установка терморегулятора. Как правило, с обратной стороны этого устройства расположены клеммы, на которых с помощью графических символов указано что и куда подсоединять. Кроме того, в инструкции к терморегулятору прилагается принципиальная схема его подключения
На что необходимо обратить особое внимание в процессе подключения и установки терморегулятора, так это на качественное подсоединение проводов – их концы в обязательном порядке необходимо пропаять
Установка терморегулятора электрического теплого пола
Вот так выполняется монтаж электрического теплого пола своими руками
Ну и напоследок хочу акцентировать внимание на том, что по окончании всех работ теплый пол необходимо проверить на работоспособность. Только после этого можно заливать пол финишной и укладывать декоративное напольное покрытие. Если речь идет об облицовке теплого пола кафелем, то его можно укладывать непосредственно на провода, только использовать при этом специальный клей
Если речь идет об облицовке теплого пола кафелем, то его можно укладывать непосредственно на провода, только использовать при этом специальный клей.

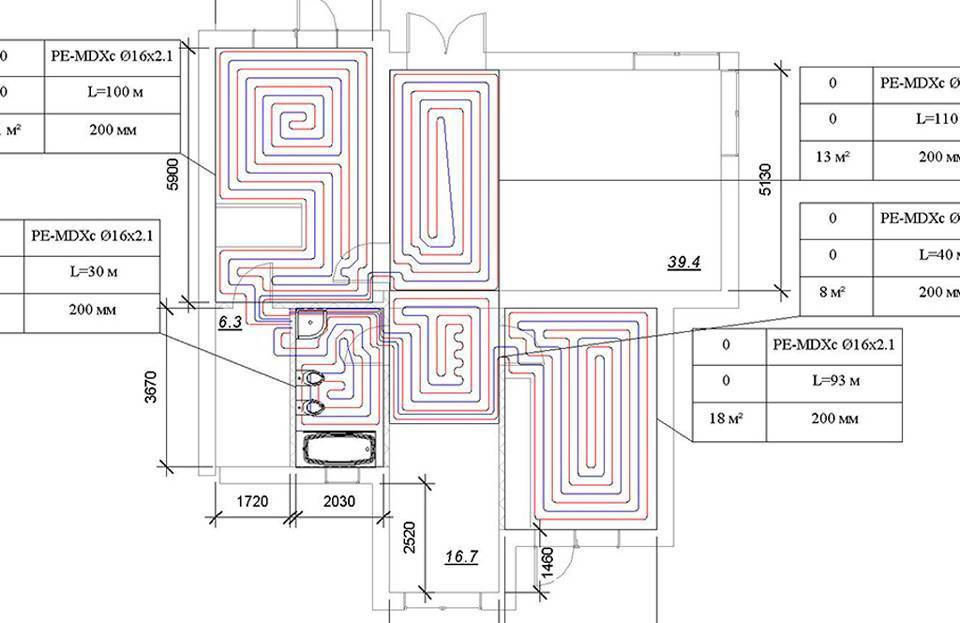

Распределение тепла: особенности
Так как площадь помещений в доме различается, контуры также имеют разную длину, поэтому необходимо обеспечить одинаковое гидравлическое давление на всех участках системы. При этом следует учитывать, что насос является постоянной величиной.
Распределение тепла от разных источников
Подача одинакового объема воды в контуры каждой длины приводит к тому, что в более длинном теплоноситель быстрее остывает и на выходе его температура будет отличаться от теплоносителя более короткого профиля. В результате поверхность пола будет прогреваться неравномерно – где-то будет наблюдаться перегрев, а где-то наоборот, покрытие окажется холодным.
Преимущество использования теплого пола
Из-за большого гидравлического сопротивления в контур большой длины теплоноситель может вообще не поступать, так как он будет двигаться в более короткие контуры с меньшим сопротивлением. Чтобы этого не происходило, систему оснащают распределительным коллектором, который позволяет соблюсти баланс подачи и равномерного нагрева теплоносителя в каждой петле.

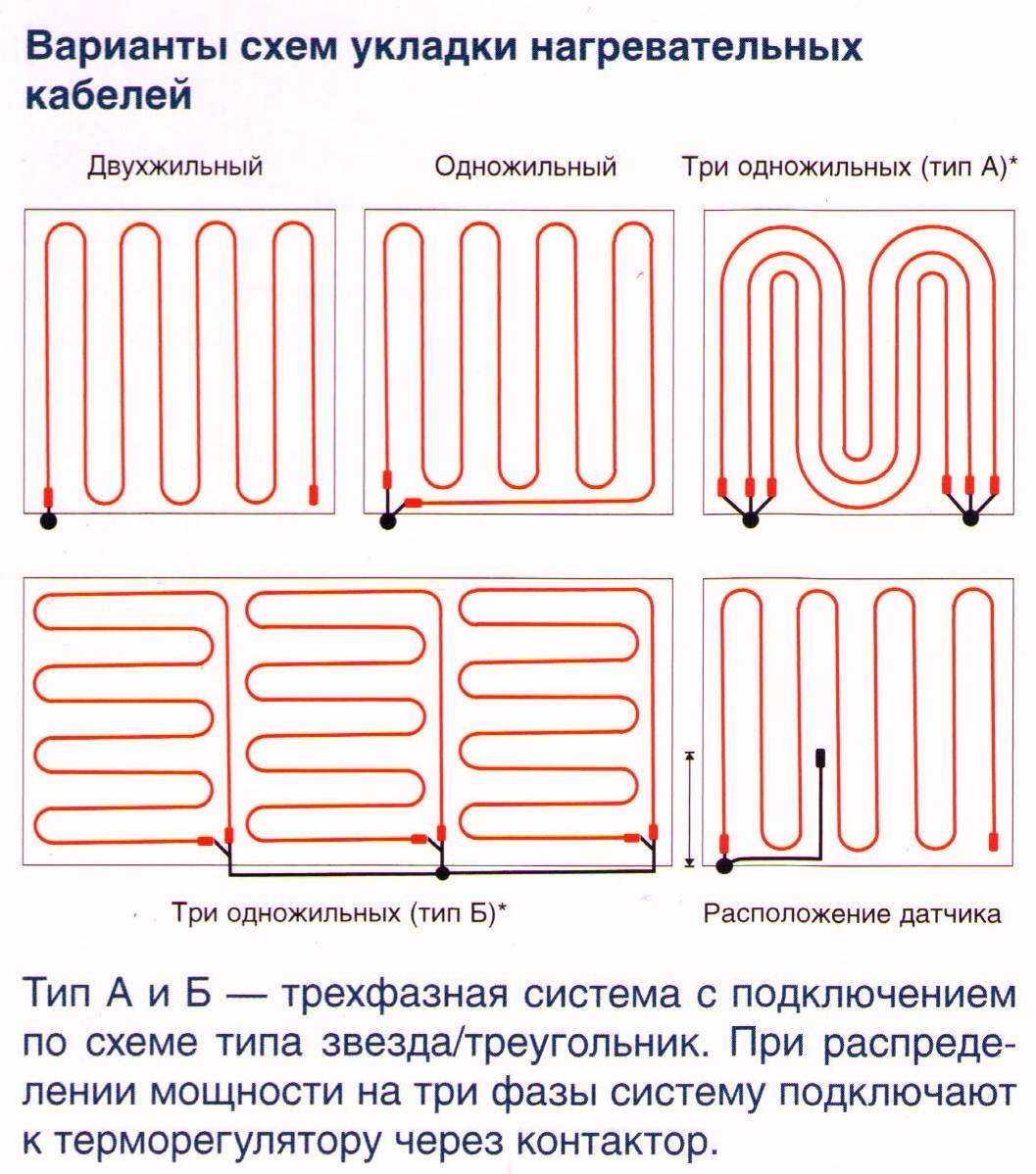

Схема укладки и основные типы кабелей ТП
Существует два основных типа кабелей для теплого пола:
- Одножильный — контакты холодных проводов, по которым осуществляется подвод электроснабжения, находятся с двух сторон нагревательной секции. В активном состоянии подобные проводники дополнительно индуцируют незначительные магнитные поля. Одножильные нагревательные кабеля отличаются следующими эксплуатационными характеристиками:
- нагревательный элемент имеет изоляцию из фторопласта или сшитого полиэтилена;
- жила заземления сделана из луженой меди;
- кабеля электрического теплого пола находятся внутри экранирующей оболочки, сплошной или сетчатой;
- общая внешняя изоляция изготавливается из поливинилхлорида, который лучше противостоит ультрафиолетовому излучению – может использоваться на открытом воздух, например, в противообледенительных системах;
- соединительные контактные муфты находятся на обоих концах кабеля.
- Двухжильный нагревательный кабель. В нем под общей наружной изоляцией находятся два изолированных друг от друга проводника: первый – резистивный, нагревательный, второй – «холодный» возвратный. Контакты для подключения выходят с одной стороны рабочей секции.
Какие известные разновидности электрических полов существуют
Современный рынок материалов для строительства представляет своим потребителям три различных электро-пола:
- Пленочные.
- Нагревательные кабели.
- Нагревательные маты.
Пленочные электрические полы еще называют инфракрасными. С их помощью можно за считанные часы провести раскладку обогрева и не уменьшить объем комнаты. Такой вид пола станет обеспечением быстрого роста температур в любой комнате.
Традиционно установка пленочного пола начинается с планирования раскладки инфракрасных пластин в помещении. Не забывайте убрать из общей площади, площадь занятую мебелью. А теплоотражающий материал должен располагаться по периметру всего помещения.
Если такой пол будет использоваться как главная система обогрева, то размер покрытия обязан составлять не меньше чем 70 %. В виде дополнительного – будет достаточно 45%, от общей площади.
Нужно запомнить, что размер полос пленочных полов обязан быть не более 7 метров – если ширина в 1 метр; 10 метров – 0,8 метра; 13 метров – ширина 0,5 метра.
Разрезаются полосы пленочного пола строго по указанному месту разреза, и укладываются медными элементами вниз. Нужно обязательно избегать перекрытий соседних участков, а по окончанию раскладки скрепить полосы между собой специальным скотчем, применяемым в строительстве.
Нагревательные кабели отличаются от других видов своей большой линейной мощностью. Именно из-за этого он обязан быть расположен в слое цементной стяжки толщиной около 5 сантиметров. Для укладки таких электрических полов требуется определенная степень квалификации, а сама система пригодна к использованию не менее чем через месяц.
Маты для обогрева имеют маленькую мощность, поэтому их можно размещать в слоях плиточного клея прямо под плиткой из керамики. Поскольку электро-кабель закреплен на сетке из пластика, установка такого вида теплого пола не представит большого труда, и ее можно выполнить самостоятельно. Необходимо для этого просто разложить нагревательные маты на напольной поверхности, придавая им необходимую форму, разрезая сетку, но не сам кабель.
Смонтированная конструкция готова к использованию уже через пару дней после абсолютного высыхания клея. Расположение матов непосредственно под плитами даст возможность достичь эффекта «теплых полов» за очень короткий промежуток времени.

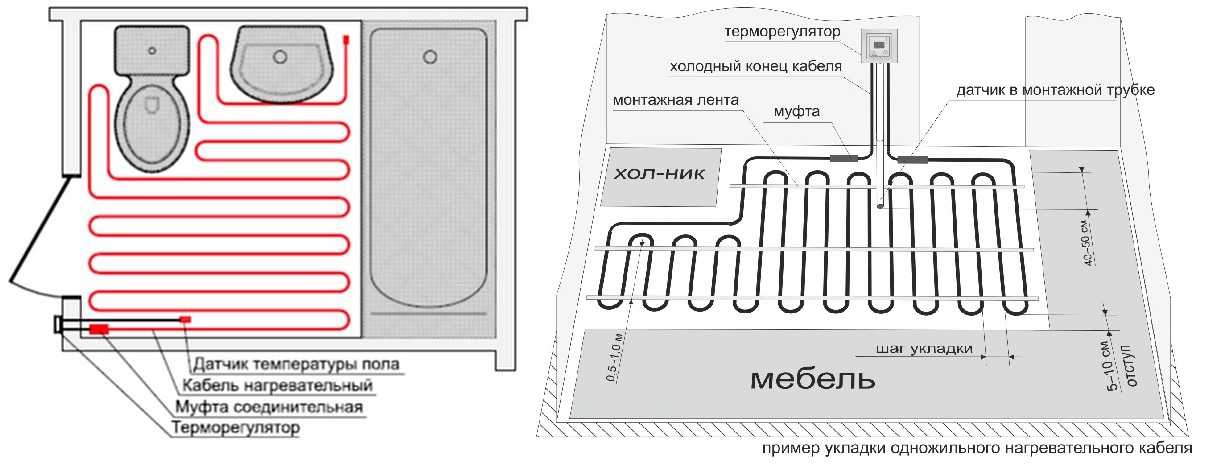

Схема укладки теплого электрического пола
Перед тем как сделать теплый электрический пол, нужно нарисовать схему укладки нагревательного провода с указанием места подключения (
). Такая схема необходима для точного и качественного монтажа.
Рассчитывая схему укладки кабеля, для определения расстояния между витками можно пользоваться формулой: Ш=100* П/ДК.
Где, Ш — шаг в см., 100 к-т пересчета, П — площадь занимаемая обогревателем, ДК — длина кабеля.
Подготовительные работы. Основание
До начала укладки, основание очищают от пыли и мусора, при необходимости выравнивают.
Далее укладывают теплоизоляцию и экран, отражающий ИК-излучение. Задача теплоизоляции и экрана – обеспечить рациональный расход энергии, то есть исключить затраты тепловой энергии на нагрев строительных конструкций перекрытия и нижележащего пространства. Направить все вырабатываемое тепло в обогреваемое помещение.
Рекомендую: Как застраховаться от протечки трубы отопления
В качестве теплоизоляции могут применяться полужесткие минераловатные плиты, пенополиуретан (в т. ч. напыляемый. ИК экран выполняется укладкой специальной пленки, а чаще с помощью теплоизоляционных материалов совмещенных с таким экраном (фольгоизол, пенофол, и т. п.).
Толщина теплоизоляции зависит от пространства под полом. К примеру, если сделать теплый электрический пол под плитку требуется на лоджии, балконе или галерее, где снизу под плитой перекрытия открытое пространство, слой утеплителя может составлять десятки сантиметров. Над отапливаемыми помещениями достаточно тонкой подложки с ИК экраном.
Терморегулятор и тепловой датчик
Ответственный этап устройства теплого пола – установка терморегулятора.
Его задача включить нагрев при падении температуры пола ниже установленной и выключить при достижении желаемой. Для этого используют тепловой датчик, помещенный в защитный чехол из гофрированного рукава или (лучше) металлопластиковой трубки диаметром 16 мм. Конец чехла должен плотно закрываться от попадания раствора при укладке плитки или выравнивающей стяжки.
Датчик помещается на равном удалении от нагревательного кабеля, по возможности ближе к поверхности пола, не допуская резких перегибов трубки, чтобы при необходимости его можно было заменить, не разбирая покрытие.
Терморегулятор располагают в любом удобном месте, единственное ограничение по расположению – расстояние до пола должно быть не менее 30 см. Монтируется терморегулятор в стандартную коробку для розетки и подключается к питанию от общедомовой сети.

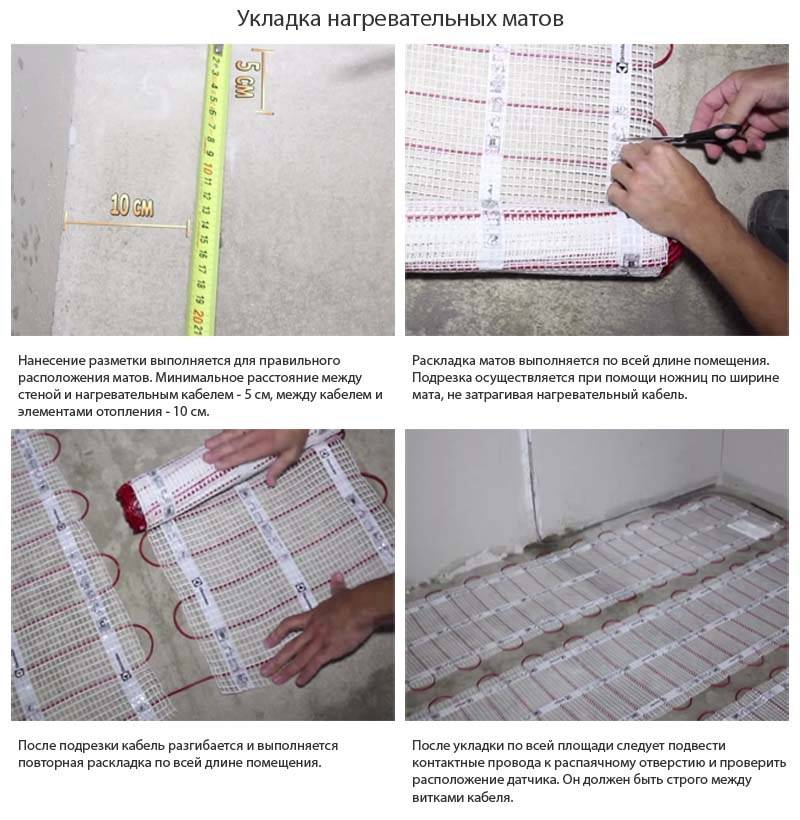

Установка нагревательных элементов
Для начала рассмотрим, как сделать тёплый пол под плитку (для чего, обычно, используют маты).
Маты укладываются в соответствии со схемой и крепятся небольшими порциями клеящего состава для плитки, либо иными способами, обеспечивающими фиксацию, достаточную для выполнения дальнейших операций.
После окончания монтажа и проверки, поверх матов можно сразу выполнять укладку плитки на пол.
Монтаж отдельного кабеля несколько сложнее. Для его фиксации в нужном положении обычно используют специальную ленту из тонкого металла. На ленте с шагом 2,5 см просечкой сделаны отгибающиеся крепления, позволяющие надежно зажать кабель диаметром до 8 мм.
Ленты крепят к основанию, перпендикулярно укладке кабеля, на 50-70 см друг от друга с помощью гвоздей «быстрый монтаж».
Подключение теплого пола к сети
После окончания монтажа проверяем электрическое сопротивление датчика и кабеля на соответствие паспортному. Зачищенные концы кабеля лудят.
Провод идущий от защитного экрана (обычно желто-зеленый) подключается к заземлению, а при отсутствии линии земли, к нулевой клемме (что нежелательно).
Рекомендую: Тёплый пол — электрический или водяной?
Экранирование кабеля теплого пола выполняют для устранения электромагнитного излучения. И хотя величина его незначительна, и вряд ли даже без экрана эл. полы причинят какой-то вред, но поскольку длительное воздействие повышенного эл. магнитного фона на организм изучено недостаточно, требованиями ПУЭ подобная мера признана обязательной.
Установив терморегулятор на минимальный нагрев, смонтированный пол включают на одну — две минуты (должна загореться контрольная лампочка терморегулятора, а кабель стать теплым). Только убедившись, что все в порядке, питание отключают и переходят к работам по дальнейшему устройству пола.
Инфракрасный теплый пол
Несколько иначе происходит подключение инфракрасного теплого пола. Пленка поставляется в продажу в виде рулона. Его можно разрезать в определенных местах, чтобы уложить пленку по нужной площади.
В комплект также входят специальные зажимы. Понадобится провод и битумная изоляция. На контакты пленки надевают металлические зажимы, к ним подводят провод. Соединения изолируют при помощи битумного материала.
Далее выполняется подключение теплого пола к электричеству. Схема при этом полностью идентична проводной системе. Два провода, отходящих от зажимов, подсоединяют к терморегулятору.
Монтаж стержневого пола
Это новый вид инфракрасного теплого пола. В конструкции два параллельных медных многожильных провода сечением 2,5 мм2, между которыми располагаются поперек карбоновые стержни с шагом 10 см. Работает система, как пленочный аналог, с излучением ИК-волн. Ширина изделия – 830 мм, длина 25 м. Подрезать можно на любые отрезки.
Карбоновый теплый пол
У карбонового напольного отопления большой плюс – он выдерживает значительные нагрузки, поэтому составлять схему его укладки не надо. То есть он без проблем выдерживает давление от тяжелой мебели, поэтому его нужно подрезать на отрезки, длина которых равна длине помещения. Проводится раскладка этих отрезков параллельно друг другу по всей площади. Они соединяются между собой последовательно дополнительными проводками.
Напольное основание ремонтировать, выравнивать, гидроизолировать и утеплять надо обязательно. После раскладки карбоновый теплый пол заливается стяжечным раствором, на который после высыхания укладывается напольный отделочный материал.
