Определяем принцип работы и устройства септика «Топас»: 10 видео

Инструкция по эксплуатации септика Топас

Канализация Топас, являясь полноценным техническим устройством, естественно, требует не только ухода, но и обязательного соблюдения правил эксплуатации. Септик настолько прост в использовании, что, скорее, можно говорить о том, что делать нельзя, чем то, что можно. Здесь не существует никаких ограничений пользования, так как очистные сооружения подобного рода способны проводить переработку и бытовых стоков, и туалетной бумаги, и мелкого органического мусора. Исключение составляет лишь запрет на использование хлорных отбеливателей, которые легко заменить не менее эффективной биологически разлагаемой химией, и строительный мусор (песок, известь).

Вполне закономерно, что любые очистные сооружения, в том числе и септик Топас, время от времени нуждаются в техническом обслуживании. Условно говоря, канализация, которая очищает продукты нашей жизнедеятельности, периодически сама требует очистки. Септик Топас не потребует от вас частого и дорогостоящего обслуживания. Владельцы многих автономных канализаций нехотя ждут приезда ассенизаторской машины, работа которой связана с неприятным запахом, еще долгое время стоящим в округе, и потерей времени, от которого страдают многие, ведя активный образ жизни.

Канализация Топас целиком и полностью избавляет вас тех «ужасов», которые знакомы многим. Сначала хотелось бы заметить, что большинство операций по техническому обслуживанию септика Топас каждый сможет осуществлять самостоятельно, руководствуясь лишь простейшими и понятными инструкциям. А те, которые невозможны без квалифицированных специалистов, проводятся очень редко. Излишки ила, скапливаемые на дне резервуара, достаточно не более двух раз в год откачивать дренажным насосом, а затем использовать их в качестве плодородных удобрений на собственном огороде. Несвоевременная откачка образующегося ила может нарушить работу системы Топас, и такой септик не сможет достаточно качественно выполнять свою работу. Кроме того, периодически необходимо чистить фильтры, которые устанавливают на очистные сооружения, от частиц, неподверженных органической переработке. Однако самым важным требованием является замена аэрационных элементов каждые 12 лет, в противном случае канализация Топас будет не в силах осуществлять процесс аэрации отработанной воды и попросту может превратиться в самый обыкновенный отстойник. Используя септик Топас инструкция по эксплуатации, помните о том, что вы должны заботиться о целой колонии бактерий, которые помогают вам избавиться от ваших же отходов жизнедеятельности. Осуществляйте эксплуатацию канализации Топас в соответствии с инструкциями и ее бесперебойная работа, обеспечивающая качественный конечный результат, сможет радовать вас и ваших детей на протяжении 50 лет!

Мероприятия для эксплуатации септика зимой

Септик предназначен для очистки стоков и в зимнее время. Крышка установки специально утеплена. Если температура на улице не ниже -20 градусов, стоков поступает не менее 20%, установка не нуждается в дополнительных мероприятиях. А если температура ниже -20, верхнюю часть установки надо утеплить.

Когда температура опустится до -15 градусов, лучше не открывать люк без острой необходимости. Консервация и расконсервация установки должна проводиться по инструкции и фиксироваться в паспорте установки.

Консервация септика

Консервация предусматривает такие процедуры. Постепенно, в несколько этапов откачать содержимое и чистую воду не более 40% процентов из каждой камеры. Откачивать до полного осветления воды. Если уровень грунтовых вод высокий, то пустая камера может всплыть. Не надо допускать ее опустошения. После откачки установку промыть, прочистить насосы, форсунки и аэрлифты. Отключить установку от электричества, снять компрессоры, с принудительной модели — насос. Зимой — утеплить крышку.

Важно! Не откачивать содержимое камер одновременно, это может привести к выдавливанию установки из грунта. Как производить откачку. Откачать содержимое камер и заполнить их чистой водой на 1 800 мм от дна

Откачивать в такой последовательности: камера отстойника стабилизатора ила, камера аэротенка, приемная камера. Если установка остается на зиму включенной, надо произвести техническое обслуживание, согласно инструкции (раз в три месяца)

Откачать содержимое камер и заполнить их чистой водой на 1 800 мм от дна. Откачивать в такой последовательности: камера отстойника стабилизатора ила, камера аэротенка, приемная камера. Если установка остается на зиму включенной, надо произвести техническое обслуживание, согласно инструкции (раз в три месяца)

Как производить откачку. Откачать содержимое камер и заполнить их чистой водой на 1 800 мм от дна. Откачивать в такой последовательности: камера отстойника стабилизатора ила, камера аэротенка, приемная камера. Если установка остается на зиму включенной, надо произвести техническое обслуживание, согласно инструкции (раз в три месяца).

Требование по подаче электричества

Подключение электропитания к УОСВ «ТОПАС» нужно осуществлять только через специальный распределительный щит на отдельный выключатель (информация есть в таблице инструкции). Запрещено категорически подключать установку в обычную розетку или вместе с другими потребителями электроэнергии. В Приложении №3 есть схемы подключения.

УОСВ «ТОПАС» может нормально работать при колебаниях напряжения в 5% в одну или другую сторону. Если электричество отключится не более чем на 4 часа, УОСВ «ТОПАС» работает нормально. Если электричество отключается на длительное время, из-за отсутствия подачи воздуха, внутри установки начинаются анаэробные процессы. Как следствие — появляется неприятный запах и установка может переполнится, кроме установки, переполняется и канализация, ведущая к ней.

Если есть возможность, установку можно подключить к установке бесперебойного питания. На время отключения электричества нужно уменьшить количество стоков.

Септик работает при напряжении 220 В. Чтобы перепады напряжения не мешали работе установки, лучше установить стабилизатор напряжения.

Что обеспечивает биологический процесс очистки?

Протекание биологических процессов обеспечивает симбиоз микроорганизмов, который принято называть активным илом. Это очень важный элемент системы, при отсутствии которого полноценная работа установки невозможна.

По сути, это колония, в которой обитают разнообразные микроорганизмы – разнообразные виды бактерий,  простейшие организмы (амебы, инфузории). Специально вносить эту субстанцию в септик при штатной работе оборудование не требуется, биомасса является самовосстанавливающейся. Все микроорганизмы, входящие в состав ила, разделяют на две группы:

• Аэробы. Это организмы, которым необходим кислород, без доступа воздуха они не могут осуществлять процессы своей жизнедеятельности.
• Анаэробы. Этой группе микроорганизмов воздух не требуется.

Стоки в септиках Топас подвергаются трехступенчатой биологической очистке:

• первый этап – анаэробное воздействие;
• второй этап – обработка аэробными микроорганизмами в условиях принудительной подачи кислорода;
• третий этап – повторная анаэробная обработка.

Поскольку активный ил – это симбиоз живых микроорганизмов, владельцы должны предпринимать меры по его защите. Так, если в хозяйстве будет активно использоваться бытовая химия с большим содержанием хлорки (чистящие, стиральные порошки, отбеливатели), то бактерии могут погибнуть. Поскольку хлор является одним из наиболее активных антибактериальных средств.

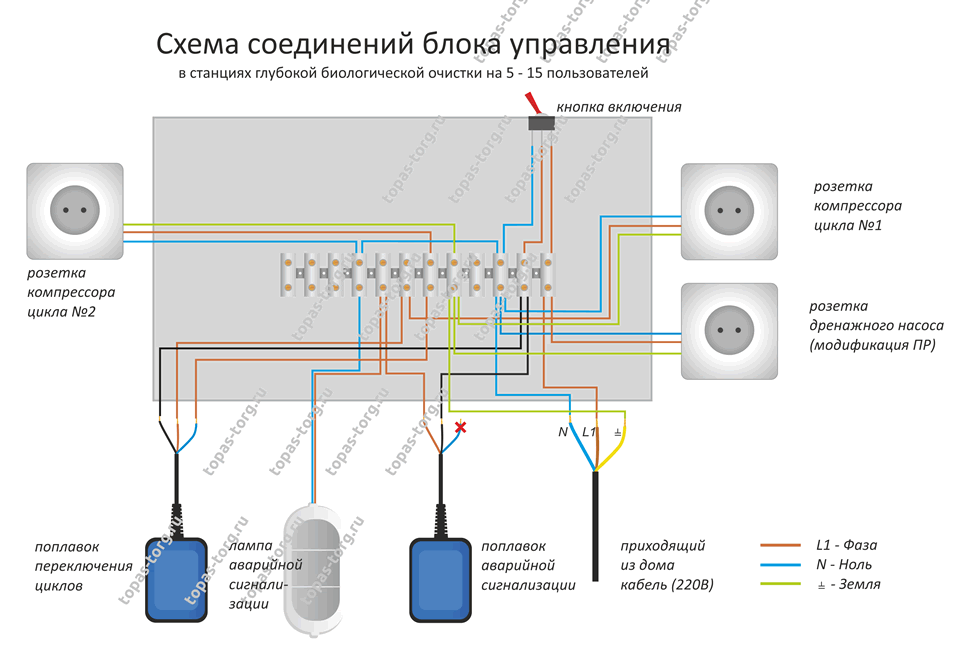

Электрическая схема Топас

Подвод питающего кабеля производится в компрессорном отсеке. Вам необходимо только подсоединить его к блоку управления. Схема подключения Топас немного отличается от модели к модели. Нижеприведенные принципиальные электрические схемы используются в септиках от Топас-4 до Топас-30.

Так же можете посмотреть электрическую схему аналога Топас. Она более понятна для обычного пользователя.

Как видите, схема подключения Топас очень проста и в ней разберется любой электрик. А можно купить блок управления Топас в сборе: с герметичными розетками, с гермовводами, которые предотвратят попадание влаги внутрь корпуса.

Анаэробы и аэробы – в чем отличие?

Биопрепараты для септиков, содержащие специальные бактерии, позволяют снять много проблем со стоками. Они:

• устраняют запахи;
• разжижают донные осадки;
• сокращают объем донных отложений;
• превращают фекалии в гелевую массу.

Благодаря их работе не просто уменьшается объем стоков, и устраняются запахи от них. Остатки моющих средств, бумага, жиры, мыло разлагаются, превращаясь в безвредные компоненты. А на стенках септиков не образуется жировых налетов.

Но эти бактерии сами по себе бывают двух видов и могут существовать и работать в септиках, в которые препараты, купленные в магазине, не добавляются. Вспомним состав отходов в камерах септика. В первой герметичной камере находится тяжелые массы, плотно оседающие на дно. Здесь способны выжить только анаэробные бактерии, особенность которых – для жизни им не требуется кислород. Поэтому они превосходно справляются с возложенной на них задачей на дне первого резервуара и их для этого там достаточно.

С очисткой стоков, находящихся во втором и третьем резервуарах лучше справляются аэробные бактерии. А им для жизнедеятельности кислород необходим. И чем его больше, тем активнее происходит процесс.

Результатом же труда этих микроорганизмов является то, что воду после произведенной ими очистки можно использовать даже для полива растений на огороде или сбрасывать на грунт. Осталось дело за малым: дать им глотнуть свежего воздуха.

Электропитание

Для работы септика необходимо электричество, поэтому его монтаж предусматривает проведение электропитания к системе. Для этого необходим кабель ПВС с сечением 3х1,5, который размещают в гофрированной трубе и устанавливают рядом с канализационной трубой.

В септике есть специальный вход для кабеля, где его присоединяют к клеммам. Электрический кабель ведется к дому и подключается к щитку, в котором выполняется монтаж автомата 6-16 А.

Установка септика на заключительном этапе требует выравнивания давления на его внешней поверхности при обсыпке. Такой процесс позволяет компенсировать давление на корпус устройства. Обсыпка Топаса и наполнение его водой выполняется одновременно в равных количествах, т.е. если станция заполнилась водой на треть, то и засыпка должна составлять третью часть. Процесс длится до момента погружения септика в грунт до необходимого уровня.

На этом монтаж септика завершен, и он может быть полноценно введен в эксплуатацию. Очистку отстойника системы рекомендуется проводить 2 раза в год. Кроме того, каждые 2 года необходимо очищать фильтры и выполнять замену компрессорных мембран.

Особенности автономной канализации Топас

При правильном монтаже автономная канализация Топас способна эффективно выполнять свои задачи вне зависимости от климатических условий. Подобная особенность ее применения связана с наличием высоких экологических характеристик, а также отсутствием проблем в эксплуатации. Подавляющее большинство потребителей останавливают выбор на системе Топас, учитывая, что можно с ее помощью наиболее качественно и в короткие сроки решать проблему очистки стоков.

На текущий момент, на рынке септики Топас представлены в нескольких вариантах исполнения. Наибольший интерес проявляется как модификации топас 5 и топас 10. Присущие им эксплуатационные параметры дают возможность применять их в определенных условиях, для которых они создавались. Если говорить о модели топас 5, то основное предназначение заключается в обслуживании дач. Модификация топас 10 является востребованной канализационной системой среди собственников загородных домов. Если анализировать ассортимент септиков подобной марки, то в нём можно встретить и такие модели, при помощи которых можно эффективно решать задачу очистки стоков, возникающую на таких объектах, как гостиницы и коттеджные поселки.

Как сделать дренаж для Топаса?

Так как мы довольно редко бывали в доме, где был смонтирован Топас, то сначала мы обошлись небольшой и не глубокой ямкой для приёма очищенных стоков и этого вполне хватало. Но обильные дожди и наше временное, но длительное проживание, а значит и постоянное использование Топаса, привели к тому, что вода из выкопанной не далеко от станции ямки, стала плохо впитываться в грунт и дренировать, а точнее почти совсем перестала впитываться.

• Сооружение временного дренажа

Первым делом, я просто прокопал канавку побольше, чтобы увеличить площадь впитывания. Побольше мягко сказано. Я увеличил площадь впитывания в несколько раз. По началу это дало определённый ожидаемый эффект, но, к сожалению, не надолго.

На фото: не глубокая траншея в роли временного дренажа для отвода стоков из станции

Как показала дальнейшая эксплуатация моей дренажной траншейки, её явно было не достаточно и конструкция дренажа не отвечала необходимым требованиям. Во-первых, вода, выливаясь из станции под напором, размывает берега канавы, таким образом грунт сползает в воду и канава становится мельче. Во-вторых, сложно выдержать необходимый для стока уклон, так как грунт суглинок во влажном состоянии представляет собой жижу, а в начале канавы, где грунт размывается сильнее всего, образуется болото, где скапливается основная часть воды. Дальше этого болота вода перетекает очень медленно и дренажная канава работает совсем плохо.

Поэтому я решил пока (то есть временно)  уложить в свою канаву дренажную трубу и посмотреть, как будет работать дренаж в таком виде. А следующей весной всё разберу, что совсем несложно, и сделаю правильный дренаж. Пока труба, вроде бы, справляется, болота нигде нет.

На фото улучшенный с помощью дренажной трубы временный дренаж для отвода воды

• Что я буду делать и как я планирую делать капитальный дренаж на постоянной основе?

В идеале нужно сделать заглублённый солидный дренаж, выкопав траншею шириной не менее 1 метра и глубиной также не менее метра, в траншею засыпать песок и щебень, уложить геотекстиль, чтобы глина с боков не проникала в дренаж, а также уложить специальную перфорированную дренажную трубу, длиной около 15 метров. Но в этом году я полноценный дренаж не планировал делать, так как нужно закупить достаточно много материалов, подумать куда деть как минимум 15 кубов лишней глины. А вот в следующем обязательно сделаю всё как положено.

Принцип работы оборудования

Принцип действия сооружения основан на использовании микроорганизмов. При этом разлагаются органические соединения, вызывающие минерализацию загрязнений и осаждение примесей на стенки конструкции, что позволяет проводить обслуживание значительно реже, чем в других аналогичных устройствах.

https://youtube.com/watch?v=Vou6_MLC9d0

Начинается очистка с приемной камеры куда самотеком поступают стоки. В ней проходит предварительный этап после которого частично очищенные воды закачиваются при помощи насоса в аэротенк. Этот процесс, протекающий в септике Топас лучше всего виден на схеме работы.Как работает септик Топас, здесь происходит разрушение органических соединений за счет применения активного ила.

Далее смесь перемещается во вторичный отстойник, где происходит осаждение твердых фракций на дно, а вода вытекает наружу. После этого ил перемещается обратно в аэротенк для дальнейшего использования. Более детально увидеть принцип работы септика Топас можно на размещенном ниже видео.

Лучшие качества септика модели Топас

Оборудование производителя Топол-Эко отличается от аналогичных устройств не только своими конструктивными особенностями, но и уникальными характеристиками, среди которых можно выделить:

• Высокую эффективность очистки стоков
• Компактные размеры
• Небольшое энергопотребление
• Работа без излишнего шума
• Абсолютная герметичность
• Возможность установки септика своими руками
• Простота в обслуживании.

Кроме того, следует отметить широкий модельный ряд, позволяющий подобрать модель в соответствии со своими нуждами.

Особенности установки и правила монтажа своими руками

Монтаж оборудования условно подразделяется на несколько основных этапов:

1. Подготовку места
2. Установку оборудования
3. Герметизация
4. Подключение к источнику питания
5. Нормализация давления.

Однако какими бы превосходными качествами ни отличалась установка располагать ее рядом с фундаментом дома не стоит. Расстояние от нее до строения должно составлять не менее 5 м. Котлован под устройство выполнят следующих размеров: 1800х1800х2400 мм. После него следует обустроить опалубку.

Смотрим видео, монтаж:

После того как котлован будет готов, на его дне организуют песчаную подушку толщиной до 15 см. Это позволит избежать затопления станции во время весеннего половодья и выполняют монтаж септика Топас, его основные этапы можно посмотреть на видео. Специалисты рекомендуют выбирать модель в соответствии с уровнем залегания грунтовых вод. Если он находится рядом с поверхностью, то стоит отдавать предпочтение моделям с маркировкой ПР.

Выполняя герметизацию установки, следует заранее выровнять с использованием строительного уровня. Но лучше доверить эту работу специалистам. Тем более что на септик Топас в среднем достаточно невысокая цена, даже если он приобретается с последующей установкой.

Подводим итоги

Главным достоинством септика Топас большинство пользователей называют нетребовательность в обслуживании и эффективный принцип работы. Но в то же время полноценная работа зависит от электроснабжения, поэтому при перебоях с электричеством потребуется установка генератора либо придется отказаться от использования септика.

В отзывах часто можно прочесть вопросы по поводу полноценного очищения воды. Поскольку не в каждом доме есть возможность вывода стоков в придорожную канаву. Поэтому следует заранее обустроить фильтрационную площадку, прежде чем приступать к монтажу септика Топас своими руками.

Способы водоотведения

Для правильного выбора автономной канализации все модели септика «Топас» дополнительно разделены на две большие категории по способу водоотведения:

• Самотечный способ.
• Принудительный способ.

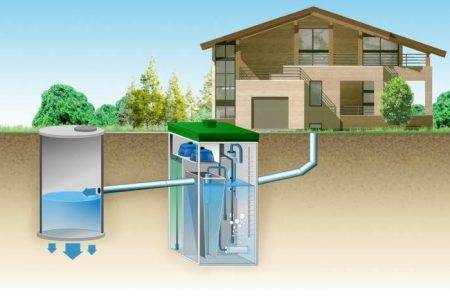

Самотечный способ предполагает выброс очищенных стоков из отводящей магистрали свободно по проложенной под уклоном трубе:

• в дренажный или поглощающий колодцы;
• на рельеф (в придорожную канаву, кювет, на грунт);
• в коллектор ливневой канализации.

А – высота станции (стандартная станция с самотечным водоотведением – 2,5 м, с принудительным водоотведением – 2,6 м. Станции лонг – 3,1 м),

В – глубина заложения подводящей трубы от уровня земли до низа трубы (для стандартной станции с самотечным водоотведением от 45 до 85 см, с принудительным водоотведением от 55 до 95 см. Существует возможность нарастить горловину станции на 0,2 м без перехода на лонг. Диапазон врезки в этом случае от 65 до 105 см. Станции лонг от 105 до 145 см).

Принудительный способ необходим, если очищенные стоки из станции не могут сбрасываться самотеком по причине контруклонов. В этом случае очищенная вода выбрасывается с помощью дренажного насоса, смонтированного в специальную накопительную емкость внутри септика. В маркировке станции присутствуют буквы Пр, что означает «принудительно».

Порядок действий для заказа (выезд инженера на место, эскизный проект, монтаж)

В простых случаях техническое задание для составления сметы можно сформулировать по телефону, если:

• расстояние от дома до точки сброса очищенной воды небольшое;
• очевидны уклоны участка;
• известен характер грунтов;
• известен уровень грунтовых вод;
• известна глубина вывода канализационной трубы из дома.

В этом варианте, возможно, составить смету за 5-10 минут в пределах одного телефонного общения. Удобнее, если Вы сформулируете Вашу задачу в виде небольшого запроса по электронной почте с указанием перечисленных данных.

В более сложных ситуациях, если не известны способ водоотведения очищенных стоков, местоположение очистного сооружения, уровень грунтовых вод, глубина заложения коммуникаций и установки дополнительного оборудования (при технической необходимости), то для расчета итоговой стоимости канализационной станции необходим предварительный выезд специалиста на участок.

Если у вас остались вопросы или сомнения при выборе очистного сооружения для загородного дома, то вам поможет наш инженер, который приедет в удобное для вас время. Наш специалист поможет определить нужную модель оборудования, ответит на все интересующие вопросы по монтажу и дальнейшей эксплуатации оборудования.

Как работает септик, и как очищаются стоки ↑

Весь принцип работы септика и очищения стоков можно разделить на четыре этапа, которые происходят в четырех отсеках канализационной установки Топас.

Первичные канализационные стоки попадают в первую камеру, сектор которой на рисунке отмечен цифрой – (1), где стоки сразу же подвергаются обработке активными бактериями и под влиянием аэратора преобразовываются на ил, воду и всплывающие легкие вещества, типа нефтепродуктов или маслосодержащих частиц и включений, которые имеют вес меньше, чем у массы воды.

Фото: принцип работы септика Топас

Вторая камера принимает стоки уже прошедшие первичную обработку на 45-50%. В этом отсеке (2) вода продолжает подвергаться воздействию аэробных бактерий и также аэрационному полю, которое способствует поднятию оставшихся мелких включений подниматься поверх воды.

Здесь емкость камеры имеет пирамидальную форму, а потому образовавшийся ил очень быстро осаждается на дно камеры. Далее через эрлифт при помощи насосных установок вода, которая очистилась еще на 20-30%, поступает в третью камеру (3).

Третья камера представляет собой такой же отстойник, где при помощи бактерий вода снова преобразовывается на ил и воду. Некоторые модели имеют две пирамидальные камеры – 2 и 3, а некоторые по одной – только вторую или только третью.

Но чаще всего емкостью в форме пирамиды является именно третья камера. Именно пирамидального вида камеры необходимо регулярно откачивать от скопившегося ила.

Важно! Это необходимо делать вовремя иначе переполнение таких емкостей выведет из строя всю канализационную установку. Также через эрлифт под давлением насосной установки практически полностью очищенная вода через фильтры попадает в последнюю камеру доочистки (4)

Здесь вода достигает полноценной очистки до 98% и также при помощи дренажного насоса выводится в почвенные слои.

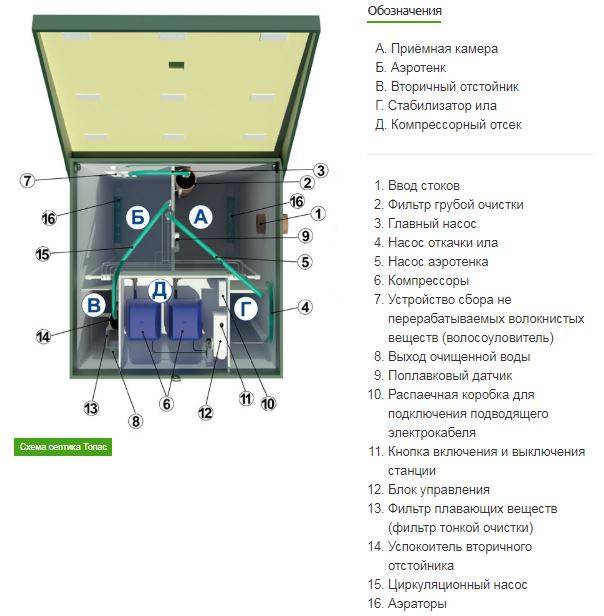

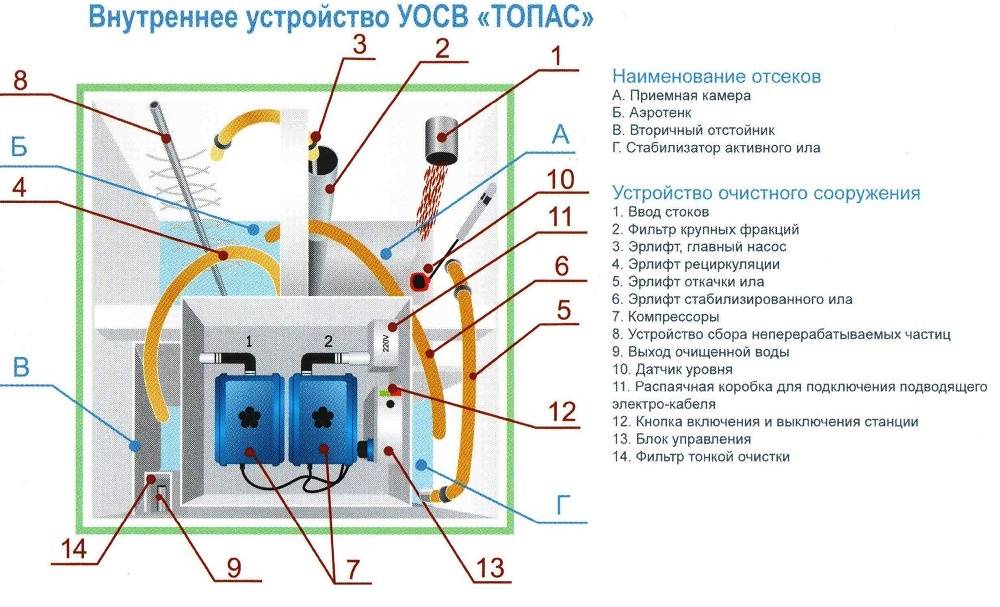

Схема и элементы конструкции

Схематично устройство Топаса можно описать следующим образом – 4 камеры, в которых происходит обработка сточных вод своим методом обработки. В емкостях находятся дополнительное оборудование и приборы, которые способствуют лучшей очистке и переработке жидкости.

Кроме механики в резервуарах обязательно должны быть бактерии. Именно они преобразовывают сбросы в чистую воду и активный ил.

Именно совокупность живых микроорганизмов и приборов обеспечивает функционирование очистительного процесса, способного добиваться 98-99% очистки.

Далее подробнее остановимся на назначении отдельных узлов септика Топас.

• Предназначение приемной камеры очевидно. Первым делом стоки поступают именно в нее. В ней находятся самая грязная жидкость.
• Аэротенк необходим для того, чтобы потоками воздух убирать плавающие элементы.
• Различного рода фильтры нужны для задерживания твердых частиц, которые плохо растворяются.
• Стабилизатор ила – в нем оседает осадок активного ила. Периодически должен очищаться штатным дренажным насосом.
• Аэратор – необходим для обогащения стоков кислородом. Также он обеспечивает перемешивание жидкости.
• Вторичный отстойник – в нем осуществляется один из этапов обработки бактериями. Имеет пирамидоидальную форму, за счет чего достигается лучшее выпадение осадка.
• Эрлифты – устройства, перемещающие активный ил, прошедшую обработку воду и другие элементы в предназначенные для них места и резервуары. То есть после обработки все движется по своему маршруту.

Предназначение остальных элементов можно понять из их названия.
