Изобретение графа или сэндвич трубы для дымоходов

Должна ли нагреваться сэндвич-труба?

Во время пользования отопительным агрегатом наружная труба сэндвича может нагреться. Но должно ли так происходить? Советы по контролю за температурой дымохода сводятся к удержанию руки на трубе и замеру времени, что вы сможете удерживать руку.

В таблице представлены данные о температуре дымовых газов в зависимости от топлива и отопительного прибора.

Отопительный прибор	Вид топлива	Температура дыма, C°
Камин, русская печь	Дрова	350-650
Газогенераторный котёл	Дрова	150-250
Банная печь	Дрова	350-700
Котёл	Опилки	220-240
Котёл	Газ	120-200
Котёл	Дизельное топливо	160-250
Котёл	Уголь	500-700

Скажем, нагрев внешнего контура такого вида дымохода является процессом естественным по законам физики. Чтобы определить, стоит ли опасаться функционирующего дымохода, требуется знать, какая температура для труб обычная, а какая — максимально допустимая.

Ниже вы можете увидеть таблицу расчёта температур внешнего контура дымохода. Характеристики указаны для стандартных диаметров труб типа сэндвич с тепловой изоляцией 50 мм и 100 мм. Максимально допустимые температуры выделены красным шрифтом.

Таблица температур сэндвич трубы

Теперь вы можете определить, как сильно нагревается сэндвич труба при оптимальной и максимально допустимой температуре.

Ответом на вопрос, почему греется сэндвич труба, может стать оседание утеплителя между двумя стальными трубами. Вследствие этого трубы оголились, и произошёл нагрев сэндвича. Такой дымоход нужно в обязательном порядке заменить. И в скором времени! В противном случае высокая температура внешней трубы может стать причиной возгорания рядом находящихся деревянных конструкций.

Либо, возможно, у вас просто тонкая тепловая изоляция дымохода. Толщина материала должна составлять минимум 50 мм для конструкций на твёрдом топливе, печей и бань – 100 мм.

Ещё одной причиной сильного нагрева может стать тонкая сталь трубы изнутри. На печи, твердотопливные котлы и камины стоит монтировать дымоход с контуром внутренней трубы минимум 0,8 мм в толщине.

Схемы установки сэндвича

Сделать дымоход из модульных сэндвич-труб можно 3 способами:

1. Вертикальная часть располагается на улице, крепится к наружной стене здания. Горизонтальный дымоотвод пересекает внешнее ограждение, заходит в дом и подсоединяется к патрубку котла (печи).
2. Вертикальный дымовой канал проходит через крышу, опускается в котельную и заканчивается сборником конденсата. Теплогенератор подключается к нему горизонтальной трубой.
3. Ствол опять пересекает все кровельные конструкции, но присоединяется к отопителю напрямую, без кармана и горизонтальных участков.

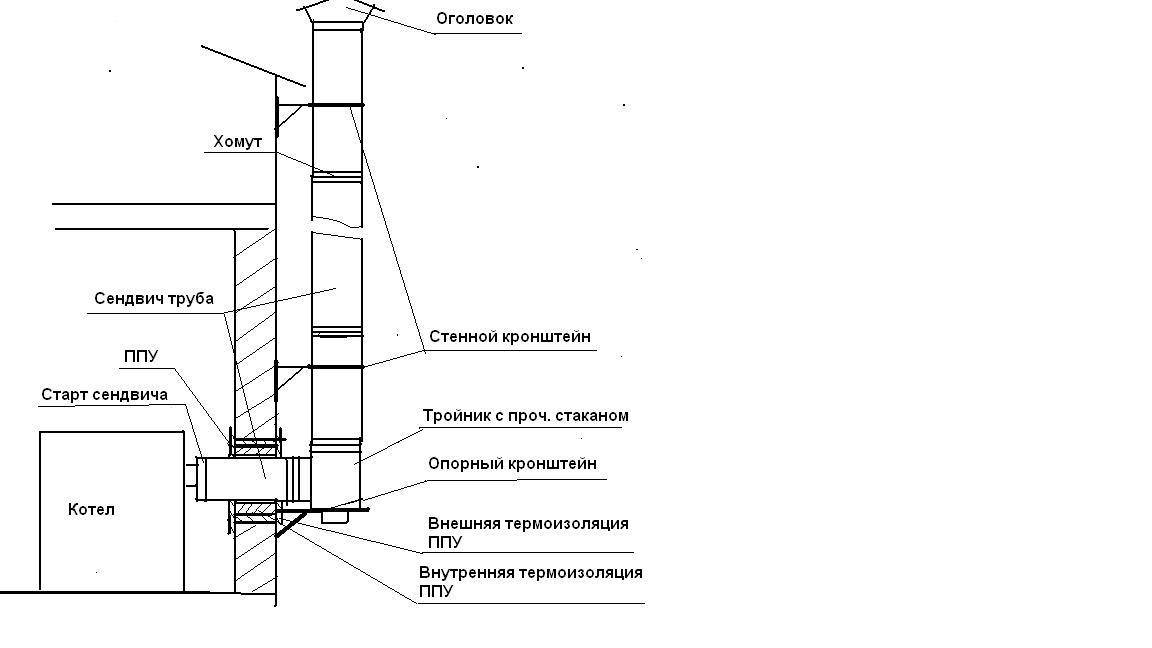

Схема установки пристенного дымохода (слева) и внутреннего канала, проходящего через крышу (справа)

Первый вариант подходит для готовых домов любого типа – каркасных, кирпичных, бревенчатых. Ваша задача – поставить котел у внешней стены, вывести сэндвич на улицу, потом закрепить основную трубу. По финансовым и трудозатратам это самый выгодный способ монтажа дымохода.

Установить модульную систему по второй схеме значительно сложнее. В одноэтажном доме придется пройти потолок и кровельный скат, устраивая противопожарные разделки. В двухэтажном доме трубопровод попадет внутрь комнаты и заставит вас подумать о декоративной облицовке. Зато не понадобится обходить свес крыши и фиксировать конец дымохода растяжками.

Последний вариант годится для банных буржуек и каминных топок. Первые сильно греются и практически не конденсируют, вторые прячутся за отделкой из огнестойкого гипсокартона. Чтобы организовать охлаждение сэндвич-канала, в пространстве между облицовкой и трубой предусматривается вентиляция. Выше на фото показаны конвекционные решетки, удаляющие нагретый воздух из-под обшивки каминной топки.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Как правильно выбрать сэндвич дымоход?

Существует несколько важных аспектов, на которые нужно обращать внимание при выборе сэндвич дымохода

Прежде всего – это качество материала, из которого изготовлено изделие

От того, насколько прочная сталь, зависит дальнейший срок эксплуатации дымохода.
Обращаем внимание на теплоизолирующий материал, а также степень его заполнения в дымоходе. Минимальная температура нагрева, которую должен выдержать материал, составляет семьсот градусов.
Обращаем на качество сварочных швов

Если дымоход будет использоваться для котла, работающего на твердом топливе, то лучше всего выбирать сварку лазером. Лазерная сварка обеспечит стопроцентную герметичность изделия. Если на трубе имеется катаный шов, то такой сэндвич дымоход применяется только для газовых котлов.

Обращаем внимание на то, что внутренние слои дымохода выполняются из нержавеющей стали. Это сделано для того, чтобы конструкция смогла выдержать большие термические нагрузки и появление конденсата

Если же внутренние части сэндвич дымохода изготовлены из оцинкованного металла, то такие дымоходы можно использовать только для обслуживания газовых котлов.

Специалисты не рекомендуют использовать такие дымоходы из оцинкованной стали для бань, а уж тем более – для котлов, которые работают на твердом топливе. Конечно же, это можно сделать, но очень скоро дымоход нужно будет менять на новый. Сегодня используется несколько металлов для изготовления корпуса дымохода. Это может быть медь, нержавейка, полиэстер, сталь или латунь. В некоторых случаях используют оцинкованный металл. И тут нужно сказать, что для твердотопливных котлов лучше всего использовать медь или нержавейку. Другие же металлы чаще всего применяются для дымоходов, которые отводят газы не высокой температуры или для обычных вентиляций.

Самый лучший вариант нержавейки для изготовления корпуса – это 316 Ti, 310S. Это особые виды нержавейки, которые выдерживают температуру до тысячи градусов. Пластичность, термостойкость дымохода -наилучшие с этими видами металла. Лучше всего применять такое оборудование для твердотопливных котлов и банных печей.

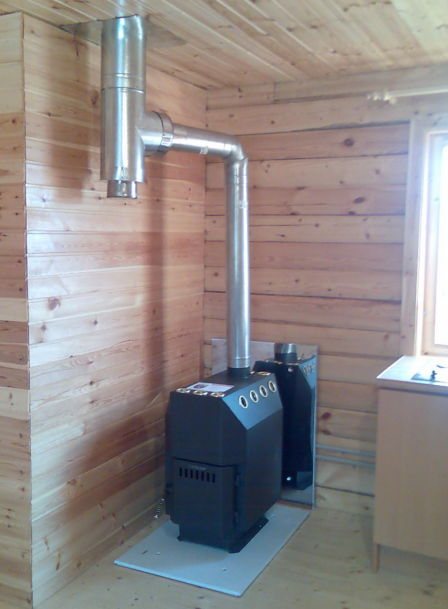

Печь с дымоходом

Идеально, когда обе трубы сэндвич дымохода состоят из нержавейки. При этом не обязательно, чтобы внешняя часть имела корпус из нержавейки. Самое главное – внутри. Толщина стен труб из нержавейки может составлять до одного миллиметра. Бывает и меньше – примерно полмиллиметра. Но такие материалы не используются в твердотопливных котлах. Это хорошо годится для газовых котлов. Если использовать такой дымоход в бане, то он быстро сгорит.

Когда говорят о диметре сэндвич дымохода, то, прежде всего, имеют в виду внутренний диаметр трубы. Существует много разновидностей дымоходов. Но самыми востребованными являются 115 на 200, 120 на 200 и 150 на 220 миллиметров. Это диаметр внутренней и внешней трубы соответственно. Стандартная длина одной секции составляет примерно один метр. Встречаются секции по 50 сантиметров. Для того чтобы выбрать внутренний диаметр дымохода, нужно смотреть, какой диаметр патрубка на выходе из печки. Внешний диаметр зависит от обшивки. В принципе, здесь не существует ограничений.

Утеплитель имеет толщину от 25 до 60 миллиметров. Нужно сказать, что чем больше его толщина, тем лучше. Если сэндвич дымоход применяется для банной печи, то утеплитель состоит из базальтовой ваты. Стекловолокно не рекомендуется использовать. Максимальная температура, которую выдержит стекловолокно, составляет 350 градусов. Если этот лимит будет превышен, то вата испортится. А в трубах, которые отводят продукты сгорания из банных печей, имеется температура свыше шестисот градусов. И опять же – все зависит от того, какое горение поддерживается в печи.

При установлении сэндвич дымохода обязательно выполнять следующие правила:

• дымоход должен быть не ниже полутора метров от конька дома, который стоит рядом. Если дымоход выше кровли, более чем на метр, то нужно установить дополнительные растяжки;
• дымоход должен быть не менее 50 сантиметров над плоской крышей;
• дымоход располагается не ниже, чем 50 сантиметров от конька крыши при расположении трубы на расстоянии полутора метров от конька;
• минимально допустимая длина дымохода – пять метров. Если она составляет меньше, то нужно использовать специальный насос для откачки дыма;
• минимальная высота возвышения трубы над кровлей 50 сантиметров;
• если рядом с баней или домом имеются построения выше дымохода, то его нужно выполнить еще выше, чем эти построения.

Только выполнение этих правил гарантирует качественное использование изделия, а также защитит помещение от пожара. И теперь нужно подробно разобраться, как же установить сэндвич дымоход.

Сэндвич трубы для дымоходов — роскошь или панацея?

Традиционными материалами для печной трубы являлись кирпичная кладка, металлическая, керамическая и современная сэндвич труба для печи. Недостатки таких дымоходов известны, но стоит сравнить достоинства и недостатки тех или иных систем дымоотвода:

• Кирпичный дымоход. Надёжность и функциональность такой конструкции, полностью зависит от ее веса. Следовательно, нужен усиленный фундамент под печь. Кирпичная печная труба обладает большим весом, что сказывается на ее основании, кроме того требует больших вложений на строительство и обслуживание. Строительство кирпичной трубы процесс трудоёмкий и сложный. Кирпичи от воздействия перепада температуры крошатся и деформируются, со временем кирпичная кладка требует ремонта. Обслуживание такой трубы также усложнено, ввиду неровностей на внутренней поверхности дымохода, там начинает скапливаться сажа и копоть, которую нужно периодически очищать;
• Стальная труба, в качестве печной. Опять же, ввиду высоких температурных нагрузок на стенку, требуется ее достаточная толщина, а чем толще стенка, тем тяжелее само изделие. К тому же сталь, под воздействием температуры, может прогореть, а конденсат на ее поверхности может привести к корродированию металла, и последующему выходу трубы из строя. Монтаж такого дымоотвода также сложен, требует либо использования цельного изделия, либо применения специальных методов соединения, таких как сварка. Достоинством такого устройства дымоотвода является его цена;
• Керамические трубы, изделия из глиняной смеси, подвергшейся тепловой обработке, обладает высокими термоустойчивыми характеристиками, достаточно хорошо монтируется. Долговечна. Недостаток – высокий вес и сравнительно с металлом, невысокие прочностные характеристики.
• Сэндвич трубы дымохода. Лёгкая конструкция, состоящая из отдельных, легкосоединяемых модулей. Монтаж не требует специального оборудования и опыта. Конструкция может выводиться в любом направлении, в том числе и в горизонтальном или наклонном положении. Нужно отметить и простоту устройства: крепёж и отдельные модули. Труба печная сэндвич состоит из трех слоёв: внутреннего канала из жаропрочной стали, слоя утеплителя и внешней, защитной трубы. Сам дымоход достаточно лёгок, поэтому его фиксация не доставит особых проблем. Внутренняя поверхность трубы гладкая, выполнена из жаропрочной легированной стали, что значительно облегчает ее очистку. Утеплитель убережёт сталь от конденсата и коррозии. Наружная, защитная оболочка служит для защиты утеплителя от воздействия внешней среды.

Понятно, что печные трубы и дымоходы сэндвич-конструкции стоят чуть дороже, чем обычные стальные, но в течение срока службы (а это 25 лет) все расходы на композит вполне окупятся, так как в отличие от стали эти дымоходы не прогорают и не ржавеют.

Красота требует веса

Отзывы о сэндвич трубах для дымохода также выдержаны в положительном ключе. Пользователи оценили простоту монтажа конструкции, её долговечность и внешний вид.

Труба имени графа Сэндвича

Статья по теме:

Дымоходы для газового котла в частном доме. Из данного обзора Вы узнаете: разновидности, средние цены и особенности выбора конструкции; правила, требования к работе и особенности монтажа дымохода, рекомендации специалистов.

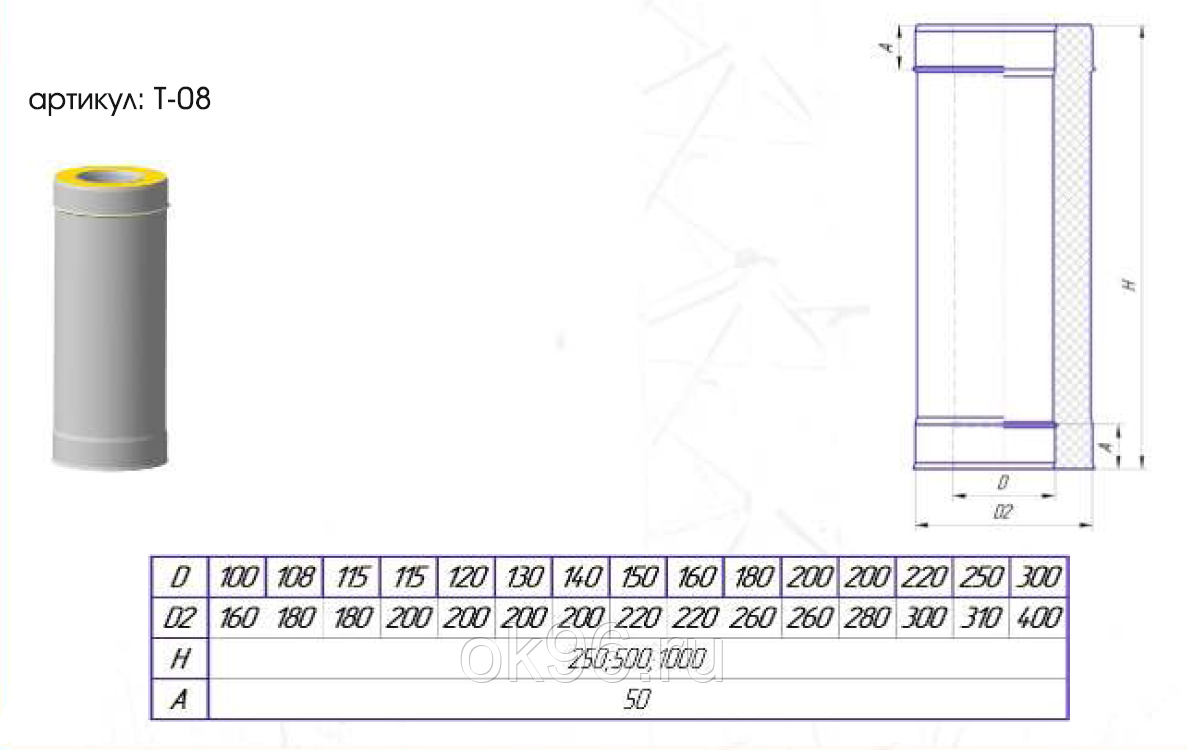

Размеры модулей сэндвич трубы

Труба сэндвич для дымоходов диаметром 115-120 мм считается основной для небольшого загородного дома или дачи. Система отопления в таких домах редко превышает 3,5 кВт. Для систем большей мощности (от 5 кВт) применяются трубы диаметров 180 мм, для отопительных систем мощностью свыше 7 кВт используют трубы диаметром от 220 мм. Ассортимент размеров трубы сэндвич для дымоходов широк и подобрать необходимый диаметр по нормам СНиП можно быстро и легко.

При расчёте диаметра сэндвича не нужно забывать и о других элементах дымохода: крепёж, хомуты, старт-сэндвич, модуль шиберной заслонки, переходы через перекрытия или стены.

Но, не только диаметр сэндвич трубы для дымохода имеет значение, не менее важна и высота модуля. Нужно рассчитать длину дымохода, с учётом выхода трубы над коньком дома на высоту до 1,5 метров, высота выхода трубы зависит от ряда факторов и ее надо подбирать индивидуально, но в среднем длина выхода составляет 0,5-1 метр над коньком крыши. Модули сэндвич-трубы поставляются в нескольких вариантах, распространены: 0,25, 0,5 и 1 метр высотой.

Металлический короб для перехода

Как выбрать

При выборе сэндвич труб необходимо обратить внимание на следующее:

• Качество стали, из которой выполнено изделие. Оно влияет на такие показатели как жаростойкость и срок службы.
• Теплоизоляционный материал и плотность его наполнения: Он должен выдерживать температуру нагрева не менее 700 °C.
• Качество сварных швов. Для отдавайте предпочтение изделиям с лазерной сваркой – она обеспечивает необходимую герметичность труб. Если шов «катанный» — это трубы под дымоходы .

Внутренний слой сэндвич трубы чаще всего изготавливается из нержавеющей стали, так как он «принимает» на себя самые высокие температуры и на него воздействует конденсат. Если внутренняя труба изготовлена из оцинкованного металла, ее можно использовать для отведения продуктов горения газовых котлов.

Для твердотопливных, а тем более использовать нежелательно. В принципе можно, но очень скоро придется менять весь дымоход. Внешний контур может быть из разных материалов – оцинкованной стали, нержавейки, меди, полиэстера, латуни и т.д. И снова-таки для печей, работающих не твердом топливе, лучше использовать нержавейку, допустима еще оцинковка. Другие материалы применяются для дымоходов более низкотемпературных или для устройства системы вентиляции.

Лучшей маркой нержавеющей стали для изготовления внутренних труб является 316 Ti, 321 и 310S – это универсальные марки нержавейки. Сэндвичи, изготовленные из них, способны выдерживать температуру 850°C, а последняя – более 1000°C, имеют высокую термостойкость, пластичность и долговечность. Такие элементы и желательны в дымоходах банных печей и

Для дымохода от банной печи предпочтительнее вариант — обе трубы из нержавеющей стали, но наружный кожух совсем не обязательно брать из нержавейки. Основное – внутренняя труба. Толщина стенки в сэндвичах из нержавейки может быть от 0,5 до 1,0 мм. Для банной печи подходят или с толщиной 1 мм (это из нержавейки, которая магнитится) или 0,8мм (это — если не магнитится). Стенки 0,5мм в баню не берем – это сэндвичи для газовых котлов. В банях они прогорают очень быстро.

Говоря о диаметре дымохода, имеют в виду сечение внутренней трубы. Они также различные, но наиболее распространены при строительстве бани трубы 115х200, 120х200, 140х200, 150х220 (диаметр внутренней и внешней трубы в мм). Стандартная длина модуля 0,5 м — 1 м. Внутренний размер выбираете по диаметру выхода дымового канала на печке, а наружный зависит от толщины теплоизоляции.

Толщина слоя утеплителя составляет от 25 до 60 мм. Понятно, что чем больше, тем лучше. Для банных печей в качестве теплоизоляции должна быть использована базальтовая вата. Именно базальтовая. Стекловату (это тоже минеральная вата) брать нельзя: она выдерживает до 350 о С. При более высоких температурах спекается и теряет свои свойства. В дымоходах же от банных печей температуры часто бывают выше и 500-600 о С (зависит от типа топки и интенсивности горения) — не редкость.

Для определения длины дымохода нужно учесть следующие правила:

• дымоотводящий канал должен быть длиной 5 метров и более, если меньше – необходимо подключить электрический дымосос;
• над плоской крышей труба должна возвышаться не менее чем на 50 см;
• при расположении трубы менее 1,5 метра от конька, высоту ее следует принять на 500 мм выше конька;
• при размещении дымохода на расстоянии от конька 1,5–3 м, ее можно устанавливать в уровень с верхней границей крыши, а если больше 3 метров – ниже ее уровня с уклоном не более чем на 10 градусов;
• если рядом расположены или примыкают постройки выше бани, необходимо вывести трубу выше этих пристроек.

Соблюдение этих правил поможет вам безошибочно определить длину дымохода. Теперь разберемся подробнее с особенностями его установки.

Пересечение стены и перекрытий

При наружном расположении дымохода его через стену приходится выводить на улицу. Если же он будет располагаться внутри, нужно будет пройти сквозь перекрытие. В обоих случаях необходимо избежать контакта поверхности трубы со строительными конструкциями, могущими загореться. Узел, применяемый для этой цели, называется разделкой.

Разделка выполняется следующим образом:

1. В стене или перекрытии выполняется проём такого размера, чтобы поверхность проходящей через него трубы отстояла от строительных конструкций на расстоянии в 200 мм (обычно бывает достаточно размера 400х400 мм).
2. Изнутри проём обрамляется базальтовым картоном (ещё его называют минеритом).
3. Далее, в проёме устанавливается специально предназначенная для таких задач деталь — проходной блок (можно приобрести в готовом виде, но можно сделать и самостоятельно).
4. В проходной блок заводится труба, после чего просвет между ней и стенками блока нужно заполнить базальтовой ватой.
5. С двух сторон проём зашивается стальным листом либо специальным декоративным элементом — розетой, которую можно заказать при покупке набора.

Некоторые производители предлагают проходные блоки с уже закреплённым внутри теплоизолятором — их монтировать проще.

Использование готового проходного блока значительно упрощает работу монтажника

При пересечении перекрытия проходной блок можно заполнить менее дорогим теплоизолятором — керамзитом. Он является насыпным, поэтому сначала нужно зашить проём снизу листом или розетой.

Следует учесть, что при пересечении перекрытия из балок дымоход нужно располагать посредине между балками. Скорректировать положение трубы можно при помощи отводов с углом 45о.

Для пересечения стены или перекрытия из негорючего материала проходной блок не нужен. Достаточно установить в проёме гильзу — отрезок асбоцементной трубы, и, продев в неё сэндвич-трубу, заполнить оставшееся внутреннее пространство базальтовой ватой (она должна окружать сэндвич-трубу со всех сторон).

Не разрешается располагать внутри стены или перекрытия стык между сэндвич-трубами — он обязательно должен быть на виду.

Установка печного оборудования своими руками

Конструкция дымохода сэндвич изначально имеет высокую степень пожаробезопасности, поэтому не сложна в монтаже. И придерживаясь некоторых правил, ее можно установить своими руками. Основные из рекомендаций — это:

• При проходе трубы по наиболее пожароопасному участку требуется дополнительный слой термоизоляции;
• Запрещается устанавливать сэндвич трубу над печным устройством.

В качестве термоизоляционного слоя наиболее распространенным является базальтовое волокно, так как имеет хорошую стойкость к воздействию различных химических веществ и высоких температур. Согласно требованиям СНиП размеры базальтового утеплителя должны быть не более 25-60 мм. Монтаж конструкции своими руками может осуществляться по двум принципам:

• По дыму;
• По конденсату.

По дыму дымоходы собирают с целью не допустить попадание угарных газов в дом путем закрепления тройников. По конденсату собирают, чтобы конденсат, полученный от разницы температур, смог стекать вниз по трубе. При такой установке тройники не потребуются. Правильно будет, если внутренняя часть трубы будет установлена по конденсату, а наружная — по дыму

Какой бы способ не был выбран, самое важное — это то, что необходима качественная герметизация стыков. Соединяется дымоход такими способами, как:

• Фланцевый;
• Байонетный;
• Мостик холода.

Правильно устанавливать конструкцию своими руками нужно от печи до кровли, поэтапно соединяя все части хомутами. Для работы понадобятся такие инструменты:

• Рулетка;
• Уровень;
• Электролобзик;
• Болгарка.

Первую часть конструкции устанавливают из нержавейки без слоя утеплителя, так как из-за воздействия высокой температуры утеплитель обгорит. Для того чтобы конструкция была надежной, для соединения стыков лучше использовать специальный высокотемпературный герметик. При высокой степени герметичности тяга намного выше.

Некоторую сложность при установке печного отопления своими руками может представить проход через перекрытия. Для этого необходимо вырезать проем и в местах соприкосновения перекрытия со специальными патрубками проложить еще один слой теплоизоляции. Далее трубу проводят через проем.

Сэндвич труба состоит из внутренней и наружной трубы, между которыми расположен теплоизолятор.

Начнем выбор сэндвич трубы с ответа на вопрос – как узнать диаметры сэндвич трубы?

У отопительного агрегата есть патрубок, к которому подключается дымоход. Диаметр патрубка указан в инструкции. Именно такого диаметра и будет внутренний контур сэндвич трубы. Если есть возможность, проверьте диаметр патрубка с помощью рулетки или штангенциркуля, т.к. у некоторых производителей могут быть определенные допуски по размерам.

Наружный диаметр будет зависеть от толщины теплоизолятора. Самые популярные толщины теплоизолятора – 30, 50,100 милиметров.

Например, диаметр внутренней трубы 150 мм:

Установка и монтаж

Пред тем, как возводить такую конструкцию следует учесть следующие требования:

Видео

Трубу ставят вертикально, не делая уступов. Величину отклонения от вертикали допускают на тридцать градусов, и максимальный показатель отклонения в сторону – это один метр.

При условии, что дистанция от кровли до оголовка сооружения превышает полтора метра, необходимо ставить растяжку для того, чтобы зафиксировать его.

Если на крыше уложены горючие материалы, то на конце дымовыводящей конструкции нужно установить сетку – искроуловитель, ячейки у такого устройства должны быть 0,5х0,5 см. На кровле плоского типа дымоотвод над ее уровнем поднимают выше одного метра.

Расположенная горизонтально часть дымохода не должна превышать дистанцию больше одного метра.

Места, где стыкуются элементы, нужно оставлять на виду. Их нельзя оставлять внутри перекрытия крыши.

Прочистки и горизонтальные отводы не рекомендуют размещать на чердаке, в этом помещении такая конструкция должна проходить по направлению вверх.

Такой дымоход в бане собирается очень легко, это делается по принципу конструктора. Один конец одной детали «садят» в следующую деталь:

Для этого объем каждого элемента с одного края немного больше, чем ответный объем на другой его стороне. Надежность таких соединений повышают хомуты.

Видео

Такая работа предполагает использование стартового конуса. Один его конец «садят» на патрубок печи, а второй соединяют с прямым участком сооружения.

Зачастую дымоход в банном помещении – это простая конструкция, состоящая из выходящей от печки на улицу трубы. Через крышу и потолок они проходят с небольшим числом поворотов и вспомогательных приспособлений.

Монтаж дымохода через стены

Пошагово компоновка сэндвич- дымохода через стены делается так:

1. Рассчитывается расстояние трубы, которая будет проходить сквозь стену.
2. Рассчитывается скат крыши и тройник
3. Короб, который монтируется, наполняется изолятором.
4. Герметизируется проходной узел, должна быть видна только прокладка
5. Крышка закрывается небольшим декоративным лючком.
6. Стыки обрабатываются пеной-герметиком.
7. Из дымохода в крайней точки монтируется ревизия.
8. Проверяется с помощью уровня, угодно должен быть 90 градусов.
9. Через каждые 1,4 метра дымоход фиксируется кронштейнами,
10. Шов должен быть повернут в сторону дома

Первое. Теплоизолятор в сэндвич трубе. Какой он может быть?

Сегодня самый распространенный вид теплоизолятора в сэндвич трубах – это каменная вата. Реже можно найти вариант с сыпучим теплоизолятором (перлит, вермикулит и т.п).

Смотрите видео: Зачем переделывать трубу с сыпучим теплоизолятором?

Большинство производителей используют «Роквул Вайред Мат». Но есть небольшое количество производителей, которые используют более дешевые аналоги, снижая общую безопасность всего дымохода.

Также, кроме марки и плотности теплоизолятора рекомендуем рассмотреть варианты установки теплоизолятора в сэндвич трубе – классический и безусадочный.

Какие проблемы у классического способа установки теплоизолятора?

Внутренняя труба сэндвича «болтается» в теплоизоляторе – проблема в том, что труба может вывалиться при монтаже.
Ещё одна проблема, которая может возникнуть уже после сборки дымохода – теплоизолятор уплотняется под собственным весом и может сползти вниз – образуются участки трубы без изоляции. А это, скорее всего, приведет к перегреву наружного контура и может стать причиной пожара.
Решение этих проблем, плюс 15% теплоизолятора на каждый метр трубы – безусадочный теплоизолятор с «Эко-кольцом».

Совет: выбираете сэндвич трубу? – спрашивайте, какой тип теплоизолятора установлен.

Толщина теплоизолятора в зависимости от типа отопительного агрегата

Второе. Наружный кожух сэндвич трубы. Как его делают?

Самый бюджетный вариант – оцинковка. В таком случае контур обычно собирают на фальц. Коррозия, особенно на фасонных изделиях, может начаться в течение первого года эксплуатации

Рекомендуем использовать такой вариант под покраску.
Оптимальный вариант – нержавейка AISI 430 или любая другая ферритная нержавейка.
Обратите внимание на то, как собран наружный контур – на фальц или сварен встык.

	Преимущества	Недостатки
Фальц	+Дешевая технология	-Затекание в вату через фальц-Ненадежное соединение -Сложности при монтаже
Встык	+100% газоплотность+Легкий монтаж	-Придется поискать, у кого есть оборудование для сварки встык

Внутренний контур сэндвич трубы. Что нужно знать перед покупкой?

Во время работы на него приходится основная нагрузка, поэтому при выборе трубы дымохода обращайте внимание на то, как (сварена) и из чего (марка нержавейки) он сделан, а также на толщину нержавейки.

Третье. Из чего сделан?

Внутренние трубы из AISI 430 и прочих ферритных сталей даже не рассматриваем, т.к. это оптимальный вариант для наружного кожуха или для вентиляции.

Четвертое. Как сделан?Внутренний контур может быть сварен контактной сваркой на точку внахлест. Помимо того, что труба получается, не полностью проварена, в местах сварки будет скапливаться сажа. Когда потечет конденсат, он потечет, в том числе и в вату. А мокрая вата не выполняет свои функции и может появиться едкий запах при протопке.

Кстати, если внутри труба сварена на точку, то снаружи она будет скорей всего собрана на фальц. Т.е. затекание в теплоизолятор может произойти как по внутреннему контуру, так и по наружному.

Оптимальный вариант сборки внутренней трубы – сварка встык. Только такой вариант обеспечивает 100% газоплотность трубы.

	Преимущества	Недостатки
На точку	Дешевая технология	-Затекание в вату через зазоры -Точка сварки – место для концентрации сажи
Встык	100% газоплотность – абсолютная герметичность	-Придется поискать, у кого есть оборудование для сварки встык

Пятое. Толщина нержавейки.

Подбирается под диаметр дымохода, а также исходя из желаемого срока службы сэндвич трубы.

Чем больше диаметр трубы, тем более толстая стенка у неё должна быть. Так скажем, дымовые трубы диаметром свыше 200 мм рекомендуется делать из нержавеющей стали толщиной не менее 0,8 мм.
Внутренние трубы из AISI 430 и прочих ферритных сталей не рассматриваем, т.к. невозможно изменить химические свойства стали с помощью увеличения её толщины.
Рассмотрим оптимальный вариант, подходящий для большинства типов отопительных агрегатов (кроме дизельных) – нержавейку AISI 321.

Толщина нержавейки	Срок службы*	Гарантия на дымоход**
0,5 мм	от 10 до 12 лет	10 лет
0,8 мм	от 12 до 17 лет
1 мм	от 17 до 20 лет

* Значение усредненное и зависит от интенсивности и режима эксплуатации
** Гарантия на дымоход Eco-Steel

Монтируем сэндвич дымоход

Мы уже говорили о том, что дымоход можно подключить самостоятельно. Для этого нужно вывести трубу через крышу или напрямую в стену, а затем через поворотный канал поднять вверх. Для того чтобы горение в печи было лучше, сначала устанавливают обычную трубу, а затем сэндвич дымоход. От обычной трубы идет сильное излучение тепла. Температура трубы не меньше, чем температура горения. Чтобы снизить жар, трубу оборудуют сеткой из кирпича. Таким образом, после окончания горения труба еще долго греет помещение, а начальная температура вполне приемлемая.

В некоторых случаях через дымоход нагревают воду. Тогда используется специальный бак, который устанавливается возле первой трубы, которая идет от печи.

Собирают сэндвич панели по направлению дыма. Если присмотреться, то каждая панель имеет с одной стороны толще торец, с другой – тоньше – для соединения. Так вот толстый конец всегда устанавливается сверху, чтобы дым не поступал в дом. Стыки обязательно нужно герметизировать. Для этого используется герметик. Если же не выполнить этого, то внутрь дымохода может попасть кислород, который приведет к воспламенению сажи.

Для установки дымохода нужно выполнить отверстие в стене или полотке – в зависимости от метода монтажа дымохода. Запрещается сразу устанавливать сэндвич панель к патрубку от печи. В качестве соединения используется стальная труба

В противном случае сэндвич дымоход быстро прогорит.
Очень важно правильно провести дымоход через потолок. Ведь чаще всего из-за неправильности монтажа в этом месте случаются в банях пожары

Минимальное расстояние от корпуса дымохода до потолка должно составлять не менее 13 сантиметров. Если стены деревянные – то 38 сантиметров. Далее нужно зафиксировать трубу в районе потолка. Иногда используют профильный уголок и саморезы. Чтобы вода с крыши не попадала внутрь помещения, используется оцинкованный лист, который затем герметизируется силиконом.

Как устроена сэндвич-труба для дымохода

Дымоходы являются обязательными элементами для установки на печи всех типов и камины. Для чего нужны сэндвич-трубы? Они предназначаются для отвода дыма и прочих вредных для здоровья живых существ продуктов, образующихся в процессе сгорания, в атмосферу.

Конструкция, имеющая, как правило, круглое сечение, составлена следующими компонентами:

• внутренним металлическим контуром, устойчивым к воздействию высокой температуры. Он также обеспечивает прочим элементам конструкции защиту от попадания конденсата. Диаметр внутреннего контура, подсоединяемого к печи (камину) обычно составляет 200-280 мм, для отопительного котла мощностью менее 40 кВт подбирают изделие с внутренним сечением в 130-200 мм;
• высокопрочным внешним металлическим слоем, предохраняющим конструкцию от разрушительных воздействий извне;
• изолирующим слоем утеплителя, прокладываемого между слоями для предотвращения перегрева наружной поверхности.

Если сэндвич-трубу предполагается устанавливать на печь, то комплектация оснащается дополнительными компонентами:

• коленами. Предусмотрены с углами направления в 45º и 90º;
• конусом. Им обеспечивается свободное обтекание атмосферных осадков;
• тройником с углами 45º и 87º;
• ревизией. Будучи установленной на подставку (настенную или напольную) в основание дымохода, обеспечивает возможность поддержания его работоспособности и контроля;
• искрогасителем;
• дефлектором;
• грибком;
• разгрузочной платформой;
• кронштейнами;
• хомутами.

Основа дымоходного модуля типа «сендвич» — две стальные трубы, вставленные одна в другую
