Какие дополнительные элементы нужны каркасу
Существует много вспомогательных комплектующих для гипсокартона – их насчитывается не один десяток. Но некоторые из них разве что в каталоге можно увидеть, так как они имеют специальное назначение. А мы рассмотрим те элементы, которые применяются чаще всего — их достаточно любому мастеру.
Соединитель двухуровневый для CD профиля применяют для закрепления этих профилей на различных уровнях. При этом направления перпендикулярны друг другу. Так как эта деталь продается в виде развертки, то перед работой ей придадим форму буквы «П», для этого изогнув. Для монтажа потребуются особые саморезы (2 штуки – по одному с каждого края).
Соединители одноуровневые для CD профиля называют «крабами». Они предназначены для закрепления деталей в пределах одного уровня. Как и в предыдущем случае, их располагают крест-накрест, перпендикулярно друг другу. Если нагрузка на квадратный метр составляет не более 20 кг, то саморезы не потребуются – достаточно защелкивания профилей. В противном случае потребуется 2 самореза – с одной и другой стороны.
Прямой подвес для CD профиля используется при монтаже подвесных потолков. Эта деталь закрепляется непосредственно на потолочной поверхности. Перед соединением с профильным элементом подвес изгибают в виде буквы «П». Затем вворачивают, по краям, 2 самореза. Длина данного изделия (стандартная) составляет 12,5 см. В продаже встречаются и другие варианты – от 7,5 до 30 см. Нагрузка, которую готов выдержать подвес, составляет 40 кг.
Анкерный подвес, называемый также подвесом с тягой, тоже служит для соединения поверхности потолка и CD профиля. Он нужен тогда, когда прямой подвес имеет недостаточную длину. Сам подвес вставляется в профиль, а его тяга должна быть продета через специальные отверстия, имеющиеся в пружине. Тяга может быть длиной 25, 50 и 100 см. Максимум нагрузки – 25 кг.
Удлинитель для CD профиля (иначе, продольный соединитель) способен сделать профильный элемент длиннее. Эта деталь вставляется в него с торцевой стороны, при этом выступы, похожие на рога, должны быть направлены вверх. Как обычно, по краям вкручиваем два самореза для дополнительной жесткости.
Соединитель угловой для CD профиля вполне может заменить собой элемент типа «краб» при монтаже подвесных потолков, имеющих один уровень.
Как соединить несущие профили между собой
Чтобы смонтировать качественный и надежный каркас под гипсокартонный потолок, кроме крепкого крепления к стенам и потолку необходимо наличие надежного соединения профилей между собой в одно целое.
В специализированных магазинах чаще всего встречаются профили, имеющие длину 3 или 4 метра. Этого чаще всего полностью достаточно для монтажа практически любой потолочной конструкции, не удлиняя при этом профиль. Однако ситуации, требующие удлинения профиля все же встречаются, хоть и довольно редко. Удлинить профиль можно как с помощью специальных штатных удлинителей, так и с использованием других вариантов.
Удлинитель ПП 60х27
Как показывает практика, лучше использовать штатный удлинитель, тем более, что эти детали всегда есть в продаже и стоят очень дешево, обеспечивая при этом необходимую прочность и надежность соединений.
- Идеально, если удлинение производится по заводской линии отреза – она ровная и обеспечит хороший стык. Если же возникла такая необходимость, то нужно (обязательно с использованием угольника) аккуратно разметить линию отреза, после чего сделать срез болгаркой и зачистить заусенцы мелким напильником.
- Удлинитель вставляется в одну из частей профиля до упора в ограничители, которые находятся в боковых частях. После этого боковая часть профиля загибается пассатижами.
- На другую часть удлинителя, соответственно, насаживается другой профиль и загибается аналогичным образом.
- Соединенные таким образом профили кладут на ровную поверхность и дополнительно усиливают место стыка саморезами по металлу. Саморез при этом должен скрепить между собой и профиль и удлинитель. Желательно использовать по 4 самореза с каждой стороны.
- Монтируя удлиненный профиль, на потолок, в месте соединения его нужно дополнительно подстраховать прямым или анкерным подвесом, соблюдая расстояние по 10 см с каждой стороны.
Почему профиль
Гипсокартонная перегородка из профиля практична, проста в монтаже и позволяет добиться надежного крепления листов без привлечения сложных технологий. Безопасные конструкции служат долго и способны выдерживать сильное давление, толчки и удары.
Оцинкованный металлический профиль для гипсокартонных перегородок хорошо подходит для помещений с любыми показателями влажности, если ГКЛ подбираются такого же формата.
Срок их службы измеряется десятилетиями. Еще один плюс – возможность использования вместе с дверными коробками.
Перегородки, созданные на металлическом каркасе, не разваливаются со временем, им не страшны трещины, чрезмерная сухость в помещении, в том числе при нахождении рядом с батареями.
При работе с металлом используют строительные инструменты, которые позволяют менять его форму. Например, слишком широкие, но невысокие потолочные профили 60 х 27 мм можно немного вогнуть внутрь, добившись укрепления перегородки.
С помощью металлических стоек и направляющих разного типа можно создать каркас для гипсокартонных перегородок, которые прослужат несколько десятилетий. При выборе профиля ориентируются на тип конструкции, место ее установки, использование дверной коробки в проеме. Существует несколько вариантов ширины и высоты металлических деталей, каждая из которых подходит для создания каркасов в любом помещении.
Выбор изделий: советы
Чтобы выбрать прочный и надёжный профиль под гипсокартон, нужно учитывать некоторые нюансы:
Чем больше толщина листа, тем прочнее модель, значит, увеличится цена изделия. Лучше всего уместен вариант: потолочный профиль толщиной 0,5 мм, стеновой – 0,6 мм.
Проверить прочность металлопрофиля на глаз непросто, нужно согнуть его
Если это происходит легко, элемент не слишком хорошего качества
При сгибании он должен немного гнуться, но не оставаться в таком положении.
Необходимо обращать внимание на торцы и рёбра, для основного профиля это очень важно, у разных производителей разные решения, поэтому нужно всё-таки определиться с изготовителем.
Хороши элементы, изготовленные из рифлёной стали, они прочны, но и стоимость их выше.
Гальваническое покрытие также имеет большое значение, высококачественный металл на профиле блестит, не имеет пятен и других дефектов.
Как осуществляется процесс изготовления крепежных профилей?
Для изготовления потолочного профиля берутся штрипсы шириной 123 мм. А направляющий крепеж требует наличия стальной ленты шириной 81 мм.
Чтобы бизнес на производстве профиля для гипсокартона был более прибыльным и менее затратным, закупать металлическое сырье следует у тех поставщиков, что территориально расположены ближе к производству. К тому, цена на материал значительно снизится, если покупать все необходимое сразу мелкооптовыми партии.
Что касается технологии выпуска крепежных профилей, то она предельно проста – освоить процесс сможет каждый. Этапы следующие:
- Заправка стального рулона в аппарат.
- Формование профиля из металлической заготовки.
- Упаковка и складирование готовых изделий.
Получается, что в процессе производства сведен к минимуму ручной труд. И это еще один плюс данного направления, поскольку снижается себестоимость производства, вследствие отказа от найма высококвалифицированного персонала. В цехе потребуется присутствие персонала только рабочих специальностей.
А поскольку все процессы осуществляет автоматизированная линия по производству профилей для гипсокартона, особое внимание уделяем следующей стадии планирования бизнеса – техническому оснащения цеха
Как сделать прокатный станок для профиля своими руками
Рассмотрим 3D-модель прокатного станка для производства c-образного или п-образного профиля 29×27.
Для изготовления станка потребуется: метал, подшипники, токарный станок или знакомый токарь с токарным станком
Обратите внимание на конструкцию и устройство прокатного станка
Глядя на рисунок первое впечатление настораживает. А если разобраться в деталях, то там нет ничего сложного.
Схема устройства модели профилировочного прокатного станка
Станок состоит из стола, на котором закреплен червячный мотор-редуктор NMRVP-063. Так же на столе закреплено 7 клетей. Первая приемочная клеть уже отображена на этом рисунке:
- Стол из швеллеров.
- Червячный мотор-редуктор NMRVP-063.
- Первая приемочная клеть.
- Цепная передача на первую клеть.
Каждая клеть состоит из простых нескольких деталей:
- Корпус клети.
- Самоустанавливающийся подшипниковый узел UCST 204.
- Самоустанавливающийся подшипниковый узел UCFT 204.
- Нижний и верхний валы.
- Нижний и верхний прокатные ролики.
- Звездочка цепной передачи Z=16.
- Направляющие.
- Распорки.
- Регулировочные болты M12X70.

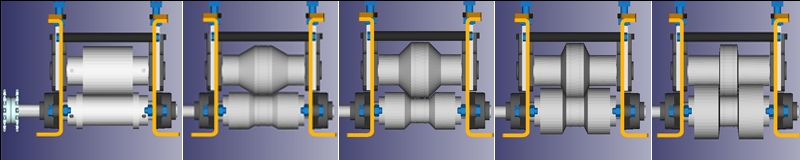

Как видно выше на рисунке все клети соединены между собой цепной передачей.
Стоит отметить, что ролики съемные и крепиться на валах. Это позволяет переоборудовать станок под разный тип производимого профиля. При желании с помощью новых роликов можно модернизировать оборудование для производства ЛСТК профиля. Строительство домов по технологии ЛСТК активно набирает популярность в области быстровозводимых зданий.
Технологический процесс производства профилей для гипсокартона
Принцип действия можно легко понять, посмотрев на видео процесса работы станка в конце статьи. Лист из оцинкованного металла, прокатывается через очередь роликов, каждый из которых отличается по пресс-форме:
Таким образом, с помощью прокатных роликов заготовка постепенно преобразуется в форму готового изделия.
Чтобы детально ознакомиться с устройством оборудования рекомендуем скачать 3D-модель схемы станка со всеми размерами и описанием узлов. В данном архиве 3D-модель металлообрабатывающего устройства, которую можно разобрать до мельчайшего болтика или шайбочки и посмотреть. Там же можно снять все размеры деталей, а потом реально сделать станок по образцу не хуже чем по чертежам. Возможно такой формат даже лучше, чем чертежи. Форматы файлов 3D-модели:
- *.sldasm – это основной формат платной программы «SolidWorks» (так же этот формат поддерживает бесплатная программа для просмотра 3D-моделей – eDrawings, которая уже вложена в архив).
- *.step – это стандартный формат для обмена 3D-моделями между разными программами 3D-редакторами. Данный формат файлов поддерживает практически каждый 3D-редактор (например: бесплатный FreeCAD, AutoCAD, 3D-Max, Blender и т.д.).
Подсчет количества профилей
Перед тем, как отправиться в торговую точку за строительным материалом, необходимо правильно подсчитать численность всех профилей, тем более, если известно назначение и тип этих профилей. Хотя этот процесс и занимает часть полезного времени, но это сделать необходимо, чтобы представлять, как будет выглядеть вся конструкция. Для этого нужно взять листочек бумаги и на нем нарисовать все профиля с указанием всех размеров. В любом случае, лучше взять элементы гипсокартонных систем с некоторым запасом.
Как рассчитать профиль для гипсокартона
Watch this video on YouTube
Расчеты для одной стены
Неровные стены всегда можно выровнять с помощью гипсокартона. Для этого достаточно смонтировать каркас, выставив его строго по уровню и зашив его листами гипсокартона. При этом не следует забывать, что гипсокартонные системы отбирают часть жилого помещения, что особенно критично для наших квартир, которые не отличаются большими размерами и на счету каждый сантиметр.
Расчеты осуществляются по такому принципу:
Профиля направляющие (ПН) располагаются по периметру стены, поэтому достаточно измерить ее длину и высоту, умножив, после складывания этих показателей, на два. При наличии окон или дверей, следует добавить к расчетам размеры этих элементов.
Профиля стоечные (СП) монтируются через каждые 0,6 метра, при этом не следует уменьшать этот показатель. Если крайний проем больше 60 см хотя бы на 10 см, обязательно следует установить еще один стоечный профиль
В обязательном порядке следует брать во внимание высоту стены, хотя этот показатель вряд ли будет больше 3-х метров. Наличие перемычек, которые изготавливаются из стоечного профиля
Их располагают на расстоянии 75 см друг от друга, причем верхняя перемычка должна находиться на стыке листов гипсокартона, если длины листов не хватает по высоте
Поэтому размеры всех перемычек складываются и добавляются к профилям стоечным.
Учитывая подобную методику расчетов, количество профилей легко подсчитать для любой стены или для нескольких стен одновременно. Не следует также забывать о дополнительных элементах гипсокартонных систем, если это необходимо.
Расчет количества профилей для потолка
Методика расчета практически одинаковая, за исключением типа применяемых профилей.
Подход в расчетах, следующий:
- Общая длина направляющих профилей (UD) должна соответствовать периметру потолка. Длина и ширина потолка складываются, после чего результат умножается на два. В любом случае нужно брать профиля так, чтобы их хватило. Если необходимо 14 метров профилей, то придется взять 15 метров, поскольку длина каждого профиля соответствует 3-м метрам.
- Метраж несущих профилей (CD) рассчитывается практически так же, как и для стен, но следует учитывать тот фактор, что потолочные профиля лучше размещать не через 0,6 метра, а через 0,4 метра, что делает конструкцию более надежной.
- Из несущего профиля делаются перемычки, которые проходят в местах стыков листов гипсокартона. При расположении несущих профилей через 40 см никакой решетки городить не нужно. Перемычки монтируются с учетом длины листов гипсокартона, поэтому их можно разместить через 2 метра и через 2,5 метра, поскольку можно приобрести потолочный гипсокартон размерами 2000х1200 мм и 2500х1200 мм. Не следует забывать о подвесных элементах, которых должны быть достаточно для того, чтобы удерживать вес подвесного потолка и, чтобы вся конструкция была прочной и надежной.
П-образный профиль
Среди всего многообразия изделий особое место занимает швеллер, или профиль металлический П-образный. Своё название он получил из-за вида поперечного сечения, похожего на Русскую букву «П». Сфера применения такого профиля просто уникальна:
- Строительство, включая изготовление различных металлических конструкций, использования для электромонтажных работ, отделки помещений и отдельных конструкций.
- Машиностроение, при изготовлении самых разнообразных механизмов и электромонтаже.
- В сельском хозяйстве при обустройстве теплиц, установке шпалерных опор и многое другое.
Все сферы применения швеллера невозможно описать в формате небольшой статьи.
Маркировка профиля под гипсокартон: что означает аббревиатура
Для человека, который решил сделать всего лишь перегородки или другие конструкции из гипсокартона, аббревиатуры не говорят ничего, в отличие от специалистов строительного дела. Правильно выбрать нужный профиль без помощи продавцов возможно только при понимании значений этих символов. Рассмотрим самые встречаемые из них:
- ПП60 или CD-60 – для потолка. Наиболее популярный вид каркасного элемента. Представляет собой основу любой потолочной обрешетки. Также используется при конструировании разнообразных встроенных конструкций и перегородки. Из него можно сформировать изгибы и фигуры, поэтому он считается отличной заменой арочному профилю, который стоит гораздо дороже. Считается универсальным;
- ПН27 или UD-27 – потолочный направляющий тип. Также широко используется в строительстве. Обладает прекрасными гнущимися свойствами;
- CW-50 – стоечный основной элемент. Используется для монтажа легких конструкций. Также с его помощью можно собирать перегородки. На практике используется редко, так как требует частого шага при креплении;
- CW-75 и CW-100 – по сути напоминают CW-50. Более качественный CW-100. Используются гораздо чаще, чем предыдущий вариант. Как правило, из него строят перегородки;
- UW-50 – представляет собой направляющий элемент, применяемый для CW-75 и CW-100. Используется для выставления стоечных профилей в одной плоскости. Является основой для каркаса при обшивке стен гипсокартоном.
Зная расшифровку этих аббревиатур, вы будете точно знать, какой тип необходим в каждой конкретной ситуации при работе с гипсокартоном.
Расчёт количества направляющих для стен и потолка
Перед походом в магазин рекомендуется рассчитать точное количество необходимого материала для потолка и стен. Для стен используется формула (Д+В)*2*1,2:3, где:
- Д — длина;
- В — высота;
- 1,2 — коэффициент поправки;
- 3 — длина профиля
Пример: (4+2,5)*2*1,2:3=5,2. Получается число необходимых профилей, его всегда округляют в большую сторону.
Для потолка применяется другая формула Д:60*1,2. Длина помещения делится на 60 см, умножается на поправочный коэффициент. Если взять значения из предыдущего примера, получается 400:60*1,2=8. Получаем число необходимых профилей для потолка.
Благодаря изучению особенностей и назначения профилей можно самостоятельно выбрать подходящий материал, а применение формулы позволит приобрести нужное количество.
Крепление направляющих для гипсокартона
Крепление профилей может быть 2-х видов:
- Установка направляющих для гипсокартона происходит с применением саморезов для профиля.
- Крепеж направляющих профилей к основной базе (стена, потолок).
Допустим, крепление «краб» в основном используется в потолочном каркасе, а саморезы, дюбели, прямые подвесы применимы в креплении каркасов к стене. Виды крепежей:
- Крепёж, имеющий Т-образную форму. Применяется в создании потолочного каркаса под прямыми углами в одной плоскости.
- Подвес, имеющий пружину. Фиксирует ПП к основному потолку.
- Многоуровневый крепеж. Они применим в монтаже многоуровневых потолков.
- Соединители. Соединяет профили до нужного размера.
- Прямой подвес. Это скоба, которая крепит НП к потолочной базе.
- «Краб». Существует одноуровневый и многоуровневый. Применим для соединения нескольких профилей.
Среди всех видов крепежей КРАБ является универсальным. Его можно применить практически в любом каркасе. В видео рассказывается о креплении направляющих профилей.
https://youtube.com/watch?v=iw2plRMPczM
Крепеж для профиля гипсокартона
Для полноценного крепления профилей требуется также использовать крепежную фурнитуру. Она применяется для соединения отдельных конструктивных элементов каркаса, а также для крепления листов гипсокартона. Классифицируются типы крепежа для ГКЛ по следующим категориям:
- Подвесы
- Тяги
- Кронштейны
Для соединения поверхности стены или потолка с металлическим каркасом из металлопрофиля используется кронштейн в форме литеры «П». Он легко сгибается на местах сгиба и содержит перфорацию по всей своей площади.
- Подвес для быстрого крепления – быстроподвес. Он имеет специальную спицу с отверстием, помогающую соединить те детали, которые невозможно скрепить п-образным кронштейном
- Крестообразный кронштейн используется в качестве перемычки на несущих профилях и дает возможность соединить их под прямым углом
- Для увеличения длины несущего профиля используется соединитель, в который вставляются концы профилей
Материалы для крепления профилей
Существуют различные виды профилей относительно их применения. Алюминиевый профиль для витрин позволяет создать красивое торговое оборудование различных форм, которое будет достаточно прочным, чтобы выдержать большую нагрузку.
Также рекомендуем прочитать об алюминиевом профиле для стекла в этой статье, которая содержит подробную инструкцию по монтажу.
Заключение
Для профессионального мастера обычно достаточно краткого описания параметров всех конструктивных элементов гипсокартонной конструкции. Однако если приходится с этим устройством столкнуться впервые, лучше получить визуальную информацию. С этой целью рекомендуется ознакомиться с видео, позволяющее глубже вникнуть в процесс выбора крепежных элементов для гипсокартона и наглядно демонстрирующее характеристики каждого из них.
В заключение надо отметить, что не стоит пренебрегать отдельным разновидностями профилей для гипсокартона или крепежных элементов, заменяя их теми, что есть в наличии. Иногда такая практика приводит к тому, что гипсокартонная система получается ненадежная.
Размерные показатели ГКЛ от КНАУФ
У всех модификаций гипсокартона Кнауф размеры листов одинаковые:
- длина 2,0-4,0 м, чаще всего 2,5 м;
- ширина или 0,6 м, или 1,2 м;
- толщина разнообразнее: 6,5; 8; 9,5; 12,5; 14; 16 мм.
Единственное, от всех отличаются плиты Файерборд. У них длина равна 2500 мм, ширина 600, толщина 12,5 мм (20 можно заказать).
Существует два способа установки гипсокартона: на каркас и с помощью клея. Чаще всего мастера выбирают именно первый вариант, для чего используются металлические профили. Их несколько видов, и все они изготавливаются методом холодного прокатывания.
Этот профиль имеет П-образную форму, он чаще всего используется в качестве направляющего элемента для стоечного или потолочного элемента. Толщина металлического листа, который используется для его изготовления – 0,6 мм. В этом профиле для гипсокартона от Knauf уже просверлены монтажные отверстия диаметром 8 мм.
Длина изделия 3 м, на заказ делают 6м. Сечение: 100х40, 75х40 и 50х40 мм.
Это С-образный элемент, который используется для сооружения перегородок из гипсокартона Knauf, облицовки стен, а также различных конструкций. Используется как вертикальная стойка.
Длина 3; 3,5; 4 м, 6 м на заказ. Сечение: 100х50, 75х50, 50х50 мм.
Это тоже С-образный элемент. Он используется для сооружения подвесных потолков Кнауф и других различных конструкций, а также для облицовки стен.
Потолочный профиль Кнауф имеет длину 3 м, сечение 60х27.
Направляющий ПН (потолочный)
Это П-образный элемент, который используется для сооружения подвесных конструкций. Чаще всего его используют в паре с ПП. И если последний применяется для отделки стен или для сооружения каких-либо конструкций из ГКЛ, то применяют именно этот профиль ПН. У них полная совместимость по размерам.
Длина 3 м, сечение 28х27.
Это основные профили, которые используются для работ с гипсокартоном. Конечно, компания выпускает и другие модели: угловой элемент, арочный, маячковый, усиленный. Но эти виды используются в гипсокартонных работах реже.
