Как сделать короб из гипсокартона
Закрыть трубы в туалете можно сделав короб из гипсокартона. Это, пожалуй, самое популярное решение. Все потому, что технология очень пластична, спрятать можно трубы любой конфигурации. Еще один приятный бонус — множественные варианты отделки: уложить плитку на клей, выровнять поверхность шпаклевкой, после покрасить или поклеить обои.
Короб для труб в туалете может быть вертикальным или горизонтальным — сути это не меняет
Особенности
Если вы выбрали такой закрыть трубы в туалете, существует несколько моментов, которые необходимо учесть. Первый — ко всем ключевым узлам — счетчикам, фильтрам и т.д. необходимо иметь доступ. К запорным кранам желательно чтобы доступ был быстрым. Есть несколько вариантов:
- сделать одну панель откидной или поворотной (на петлях);
- часть панели может быть съемной, крепление на пару саморезов и/или на магниты;
- поставить люк (пластикатовый или люк-невидимку под отделку плиткой.
Можно, конечно, сделать конструкцию неразборной, но при необходимости придется все ломать, затем восстанавливать, а проблемы случаются даже с новыми трубами.
Специальный люк под плитку
Второй — плитку, если отделывать будете ей, лучше клеить на специальный клей, а не класть на смесь цемента и песка. Слой клея требуется тоньше его масса меньше. При таких условиях проще будет снимать/поднимать крышку.
Порядок работ
Сначала определяетесь с тем, как будет выглядеть ваш короб. Желательно распланировать все так, чтобы он не только закрывал трубы, но, по возможности, нес еще и функциональную нагрузку. Например, если трубы проходят внизу вдоль стены справа или слева, что бывает, если в туалете устанавливается гигиенический душ, короб можно сделать чуть выше, а на его верхнюю часть ставить различные необходимые мелочи.
Как закрыть трубы в туалете: сделать короб из гипсокартона
Если закрываете стояки, которые проходят в одном из углов позади унитаза (планировка стандартных хрущевских туалетов), имеет смысл закрывать не только тот угол, а зашить всю стенку, сделав из нее шкафчик. Полки могут быть открытыми или закрытыми (с дверками или без), но в небольших квартирах это очень удобно.
Если трубы находятся на задней стенке, а туалет узкий и длинный, имеет смысл зашить заднюю стенку полностью
Определившись с тем, как будет выглядеть ваш короб, на стены, пол наносят разметку. Затем берут оцинкованные профили для гипсокартона. Вниз и по бокам идет несущий профиль — ПН (UW) — без загнутых боковин. Так как конструкции небольшие, достаточно профиля 50*40 мм. На перемычки идет стоечный профиль — ПС (CW) — его ширина тоже 50 мм, а глубина по желанию, может быть небольшой.
Соединение перемычек
Перемычки нарезаются по размеру (ножницами по металлу) крепятся саморезами. При небольшом расстоянии — до 50 см — достаточно один с каждого конца, при большем луче поставить два. Шаг установки стоек около 60 см, перемычек — примерно с таким же шагом. В месте крепления дверки (если такая предусмотрена) ставят усиленный — двойной профиль.
Собранный каркас обшивают гипоскартоном, нарезав его по размерам. Крепят их небольшими саморезами с винтом на конце (TEX 3,5*9,5 мм). Устанавливают крепеж по периметру и в местах, где идут перемычки/стойки, шаг — 20 см. При закручивании надо следить чтобы шляпка чуть утопала в гипсокартоне, но при этом не прорывала картон.
После обшивки идут отделочные работы, а они зависят от выбранной отделки. Под покраску и поклейку обоев короб шпаклюется полностью, под укладку плитки замазываются шпаклевкой только головки винтов.
Из чего еще можно сделать короб для труб в туалете
Не все любят работать с гипсокароном и профилями к ним. В этом случае каркас можно собрать из деревянных сухих брусков. При желании их можно (и в принципе нужно) обработать антибактериальными составами — чтобы не гнили.
Вместо гипсокартона можно использовать ОСП, влагостойкую фанеру или плоские асбестоцементные листы. Все эти материалы трудно назвать на 100% экологичными, но многим с ними работать привычнее. Все они отличаются влагостойкостью, удобны в обработке, так что неплохой вариант. На асбест, кстати, плитка ложится отлично, лучше чем на все другие материалы, включая гипоскартон.
Сантехнический шкаф
Это обыкновенный короб, маскирующий доступ к трубам, внутри которого устанавливаются полки. Такая защитная конструкция создает оптимальные условия для использования маленького пространства, хотя размеры санузла не имеют определяющего значения при выборе сантехнического шкафа для маскировки труб в туалете.
Маскирующие шкафы продаются в торговой сети, но их конструкция несложная, так что вполне реально собрать короб с полками самому по своему вкусу.
Проектировка и разметка выполняются так же, как и для короба. Сантехнический шкаф лучше разместить за унитазом. Для удобства монтажа и увеличения вместительности стоит сделать конструкцию на всю ширину стенки.
Перед началом сборки надо ясно представлять, каким будет изделие на выходе. Для этого можно сделать эскиз и обозначить на нем размещение полок, места расположения петель, на которых будет висеть шкаф, механизмы крепления и раскрытия дверей.
Есть несколько видов материала, из которого можно сконструировать сантехнический шкаф:
- ДСП;
- МДФ;
- дерево;
- пластик.
Ко всем материалам предъявляются одинаковые требования – водостойкость и возможность наружной отделки, гармонирующей с санузлом.
В домашних условиях предпочтительнее использовать древесно-стружечную плиту толщиной 16 мм. Понадобится простой набор инструментов – дрель, электрический лобзик, шуруповерт и шурупы, уровень, измерительная рулетка. Следует приобрести фурнитуру:
- петли и ручки для дверок;
- крепежные устройства;
- магниты;
- уголки для полок.
Не стоит экономить на мелочах, то есть на фурнитуре. Качественная продукция от проверенных изготовителей продлевает срок службы шкафа.
Старые элементы сантехники лучше сразу заменить на новые, стены очистить от предыдущего покрытия. После этого можно приступать к сборке каркаса из четырех составляющих частей:
- две боковые;
- задняя;
- верхняя.
Боковые элементы выполняют функцию опоры – нижними торцами их ставят на пол, а к верхним крепят крышу шкафчика. Задняя стенка занимает всю полезную высоту шкафа.
Боковые стенки следует устанавливать по уровню строго вертикально. На них будут крепиться двери, и в случае кривизны боковых панелей створки перекосятся и не закроются плотно.
Не стоит размещать их на одинаковом расстоянии друг от друга. Высоту между полками определяют по размерам предметов, которые будут храниться в этом шкафу. По ширине полки должны быть на 2-3 сантиметра уже, чем боковые стойки. Это обеспечит нужную плотность прилегания дверей или люка.
Иначе полки будет невозможно вставить на свои места, или в них появятся большие зазоры в результате корректировочных подрезаний.
После этого приступают к изготовлению дверей, которые могут быть из ДСП или жалюзийными.
Жалюзийные дверцы
Жалюзийные дверцы подходят для обеспечения доступа к скрытым в сантехшкафу трубам и устройствам для водопользования. Они не портят дизайн в санузле, способствуют циркуляции воздуха в шкафу, удобны в использовании. Для туалета лучше подойдут пластиковые жалюзи, поскольку этот материал водостойкий.
Торговая сеть предлагает широкий ассортимент жалюзи, чтобы задекорировать дверки шкафов. Их типовые размеры учитывают уже во время проектировки. Монтаж дверки сводится к аккуратному закреплению жалюзи в проеме сантехнического шкафа.
Шкаф с дверьми из ДСП
Если в качестве материала выбрана ДСП, то разумнее всего заказать дверцы в мастерской по размерам собранного каркаса или купить готовые. Эти варианты не требуют затрат времени, специальных знаний и навыков.
Количество створок и их величина зависят от модели и расположения сантехшкафа. Самостоятельно легче сделать двери распашного типа с одной или двумя створками.
Ручки подбирают и крепят после наружных отделочных работ, чтобы эти аксессуары вписались в дизайн санузла. Фальшпанелями нередко зашивают возможные щели между капитальными стенами и боками шкафа после того, как была сделана задняя стенка в туалете.
Закрываем трубы пластиковыми панелями
Короб или фальш-стена из панелей ПВХ – еще один экономичный и практичный способ скрыть канализацию и водопроводные трубы в туалете. Пластик не боится влаги и грибка, он прочный и легкий, за ним легко ухаживать.
Такой способ уместен, если вся ванная комната облицована панелями ПВХ – тогда короб плотно поместится внутри. Установка продуктов при правильном подходе не вызовет сложностей и не займет много времени.
В случае аварии при разборке конструкции материал не будет поврежден, особенно для труб, не застрахованных от протечек. После устранения неисправности коробку легко собрать.

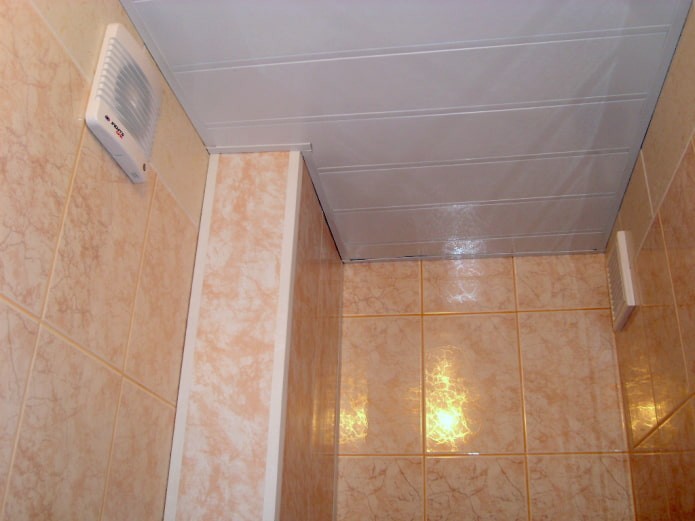

На фото канализационные трубы в туалете спрятаны в коробе из пластиковых панелей. Остальные стены облицованы керамической плиткой, но отделочный материал подобран, так что разница не сразу заметна.
Закрыть трубы в туалете – инструменты и материалы
Чтобы закрыть трубы унитаза панелями ПВХ, вам понадобятся:
- Уровень.
- Рулетка.
- Саморезы, евровинты и дюбеля.
- Острый нож.
- Металлический профиль или деревянные бруски.
- Пластиковые панели для отделки.
- Специальные люки.
- Плинтусы предназначены для маскировки стыков.
- Лобзиком или ножовкой, если каркас деревянный.
- Отвертка.
На фото изображена фурнитура для пластиковых панелей: отделочный профиль, соединительный профиль, внутренний угол и внешний угол.
Закрыть трубы в туалете – пошаговая инструкция
- Делаем необходимые замеры, рисуем чертеж с учетом отверстий для доступа к трубопроводам и счетчикам. Приступим к работе с опорными профилями – вертикальные и горизонтальные направляющие (или деревянные стойки) зададут размер коробки или перегородки. Крепим их к стенам с помощью еврошурупов и дюбелей.
Чтобы надежно закрыть трубы и другие коммуникации в туалете пластиковыми панелями, нужно добавить перемычки. Для этого отмеряем равные отрезки длиной 50 см, а затем устанавливаем стартовый профиль, закрепляя его по периметру с помощью небольших саморезов.
- Устанавливаем декоративные панели согласно инструкции. Если обрешетка ровная, проблем с установкой не возникнет.
- Вырезаем ревизионные отверстия и закрываем люками. Одна из панелей может быть зафиксирована силиконовым герметиком для доступа к элементам трубопроводов. На стыки устанавливаем пластиковые уголки и плинтусы, фиксируем клеем или «жидкими гвоздями». Панели ПВХ – это и основная, и финальная отделка, поэтому они так популярны в России. На фото видно, насколько задняя стенка унитаза стала аккуратной после маскировки труб.
Варианты маскировки труб
Обычно коммуникации в туалетах располагаются по стандартному образцу: слева либо справа внизу и у дальней стены. Это не только канализационный стояк, но и трубы водоснабжения и отопления. Маскировать такие трубы можно по-разному, рассмотрим несколько вариантов:
- Горизонтальные трубы в туалетах обычно находятся у дальней стены, проходят они почти у самого пола. Такие конструкции обязательно имеют вентили и краны, поэтому к ним необходим постоянный, свободный доступ. Самым оптимальным вариантом маскировки является использование короба из фанерных листов либо гипсокартона, которые сверху покрываются кафельной плиткой. В тех местах, где имеются вентили, можно оставить небольшое окошко для доступа либо сделать небольшую дверцу. В таком случае получившуюся ступеньку можно использовать в качестве удобной полочки-подставки для туалетных принадлежностей (щеток, губок) либо сделать привлекательный декоративный элемент туалета, украсив короб ракушками.
- Вертикальную канализационную трубу можно замаскировать самыми различными способами. Например, сделать не только короб из гипсокартона, но и смонтировать настоящий шкафчик. Такой вариант зависит от размеров ниши, где обычно скрываются все вертикальные трубы. Именно такой способ маскировки позволяет не только сэкономить место туалета либо ванной (если санузел совмещенный), но и средства на покупку отдельного шкафчика под умывальник. В таком случае остается удобный доступ ко всем счетчикам, фильтрам и прочему оборудованию, что может потребоваться в процессе эксплуатации. Но в этом случае при навешивании полочек следует проявить внимательность к креплениям, которые должны выдерживать вес предметов на полках, да и качество конструкции должно быть отличным.
Итак, при решении вопроса, как закрыть трубы в туалете, можно использовать самые различные методы, рассмотрим их преимущества:
Схема маскировки труб в туалете шкафчиком-коллектором.
- Самым распространенным материалом, который отличается простотой и невысокой стоимостью материалов и установки, является влагостойкий гипсокартон. Из алюминиевых профилей сначала собирается каркас будущего короба, который затем обшивается листами ГКЛ. Плюс этого метода состоит в том, что поверхность короба можно декорировать по-разному. Чаще всего его просто окрашивают либо покрывают керамической плиткой в тон всему остальному помещению. Также возможна установка внутри полочек для хранения хозяйственных мелочей. Из недостатков необходимо отметить то, что с навешиванием полочек надо повозиться, т.е. придется правильно рассчитать их возможность выдерживать вес предметов, которые планируется там размещать.
- Можно просто заложить нишу листом гипсокартона, который сверху закрывается керамической плиткой. Из недостатков необходимо отметить то, что функциональное пространство уменьшается, доступ к трубам затрудняется. Поэтому часто рекомендуется просто делать небольшую дверцу, но гипсокартон для этого плохо подходит.
- Один из самых затратных способов – это спрятать трубы в стены. Для этого необходимо полностью заменить все металлические трубы на пластиковые, в стенах проштробить отверстия для маскировки систем отопления, водоснабжения, но канализационные системы таким образом не спрятать. Поэтому чаще всего это используется при проведении работ в ванной комнате, где водопровод можно еще убрать таким образом, а вот для туалета – это просто потеря времени и средств, так как затем необходимо будет дополнительно скрывать толстую канализационную трубу. Для туалета такой способ, хотя и кажется привлекательным на первый взгляд, не очень выгоден и удобен.
- Самым привлекательным решением замаскировать трубы является вариант превращения их в элемент декора. Трубы можно закрасить краской, покрыть плиточной мозаикой, пустить по поверхности ползучие растения – все ограничено только вашей фантазией. Экспериментируйте, добивайтесь лучших результатов!
Использование жалюзи
Существует вариант, в случае реализации которого коммуникации будут незаметны, а доступ к ним останется свободным. Для этого задействуют рольставни и жалюзи. В этом случае, чтобы добраться до вентилей или счетчика, потребуется отодвинуть в сторону шторку и полноценный доступ к ним будет обеспечен.
Главный плюс подобных конструкций заключается в том, что они не уменьшают пространство помещения, а поэтому их можно обустраивать в санузлах любой площади. Когда ширина проема, который нужно перекрыть, составляет меньше 52 сантиметров, применяют вариант системы со шнуровым механизмом. Если это расстояние более широкое, задействуют конструкции на пружинах.
Если запланирована установка моторизированной системы на электрическом карнизе, ее располагают так, чтобы двигатель находился в герметичном корпусе.
Опорой для монтажа рольставней может являться:
- конструкция, собранная из гипсокартонных листов;
- пластиковый короб;
- фальш стена в ванной.
Используют один из двух вариантов установки: путем размещения короба снаружи или внутри. Первый из них задействуют в тех случаях, когда имеется возможность создать в проеме углубление. Другой способ применяют, когда инженерные коммуникации располагаются близко к проему.
При наличии даже небольшого перекоса конструкции полотно не сможет беспрепятственно съезжать по рельсам, в результате чего система быстро выходит из строя. Чтобы избежать появления подобной проблемы, для выравнивания поверхности используют сборку короба.
Процесс создания детали для нижней части конструкции перед тем, как закрыть нишу в ванной, с целью маскировки места нахождения горизонтально проложенной канализационной трубы, будет несложно. Нужно измерить ширину проема и в соответствии с этим значением выпилить из ДСП заготовку. Ее оснащают выемкой для размещения подвода к унитазу.
Чтобы узнать высоту детали, нужно ориентироваться на протяженность полотна. Например, для проема, имеющего высоту 240 сантиметров при длине конструкции, состоящей из короба с полотном, в 180 сантиметров, нужно вырезать деталь высотой 60 сантиметров (240 – 180).
Как скрыть трубы своими руками
Рассматривая поэтапно, как и чем закрыть трубы, чтобы к ним был доступ, следует остановиться на способах маскировки.
Короб из ПВХ-панелей
Короб можно выполнить как из пластика, так и из гипсокартона. Однако в первом случае получается сразу готовая конструкция. Особенно такой вариант актуален, если в качестве отделки санузла используются ПВХ панели.
Монтируют короб следующим образом:
- Проверяют трубы на предмет качества соединений.
- Обрабатывают антисептиками стены и потолок в месте монтажа конструкции.
- Крепят обрешетку.
- Устанавливают пластиковые панели.
Чтобы была возможность доступа к трубам, счетчикам или запорным механизмам, устанавливают готовый сантехнический люк.
Более подробно об изготовлении короба можно узнать из видео.
Короб из гипсокартона
Для работы понадобятся такие инструменты и материалы:
- ножовка по дереву;
- электролобзик;
- электродрель и сверла;
- ножницы по металлу;
- саморезы;
- гипсокартон.
Инструмент выбирают, исходя из материала, который будет использоваться для каркаса. Если в конструкции задействуются деревянные элементы, их заранее обрабатывают защитными средствами от влаги. В остальном процесс монтажа каркаса состоит из таких шагов:
- При помощи лазерного уровня, карандаша и угольника наносят разметку на полу и стенах для крепления направляющих.
- Подготавливают направляющие и соединительные планки. Для этого нарезают металлопрофиль на отрезки нужной длины.
- Производят крепление направляющих вдоль стояка, используя дюбели и саморезы.
- Монтируют закладные элементы в профиль. Делается это для того, чтобы была возможность фиксации люка, гипсокартона и фанеры.
- Устанавливают люк. Для этого на вертикальных стойках закрепляют поперечины с закладными. Затем монтируют сам люк на саморезы к закладным.
- Крепят фанеру. Ее используют для увеличения жесткости гипсокартона в том случае, если планируется навешивание полок на короб.
- Обшивают короб с торцевой стороны гипсокартонном.
- С фронтальной части короба крепят ГКЛ.
Дальнейшие работы направлены на подготовку поверхности гипсокартона к отделке, т.е. грунтование. Причем обработка грунтом необходима независимо от типа отделки – под плитку или покраску. Если всю работу выполнить качественно, то конструкция получится надежной, а люк будет практически незаметным.
Трубы в ванной комнате или туалете можно зашить гипсокартоном, но при этом оставить к ним доступ, сделав одну из секций съемной на магнитах либо на петлях.
Встроенный сантехнический шкаф
Монтаж дверок сантехнического шкафа выполняют по аналогии с любыми дверьми: на основание (раму) навешивают петли. Обычные створки можно задействовать для просторного санузла. Для маленькой комнаты подойдут компактные двери-гармошки.
Рольставни
В отличие от смотровых люков, рольставни более практичны. Благодаря такой конструкции можно быстро получить доступ к скрытому пространству. Для монтажа рольставней понадобятся:
- электродрель;
- рулетка и уровень;
- крепеж;
- комплект для рольставней.
Предварительно подготавливают поверхность стен, чтобы расстояние между ними по высоте было одинаковым. Затем монтируют рольставни в каркас из металлических профилей, который аналогичен конструкции для пластиковых панелей. В целом установку выполняют в такой последовательности:
- Устанавливают направляющие и верхний короб.
- Крепят ламели на барабанный вал.
- Когда установлена последняя ламель, проверяют конструкцию на закрытие/открытие.
Рассмотрев наиболее распространенные способы, как спрятать трубы в туалете с доступом к ним своими руками с фото-примерами и пошаговыми инструкциями, можно будет заметно преобразить интерьер санузла, сделав его современным и привлекательным. Выбирая способ маскировки труб, следует исходить из общего дизайна, бюджета и личных предпочтений.
Варианты, при которых дверца люка не нужна
Существуют варианты, при которых люк не нужен будет вовсе. Речь сейчас о роллетах, которые фиксируются наверху и раскручиваются вниз. По мере необходимости их можно поднять, снять показания счётчиков, а потом снова опустить. Но и здесь не всё гладко. Во-первых, они слишком выделяются на фоне плитки, уложенной по фальшь-стене короба, а во-вторых, стоимость одного роллета (700×1600 мм) с установкой в зависимости от региона может обойтись от 7 000 до 10 000 рублей (по состоянию на август 2020 года).
ФОТО: экспресс-шторы.рфВот таким может быть подобный вариант, но коробка сверху всё портит
Выбор материала
Сегодня существует немало доступных и недорогих материалов, позволяющих скрыть трубы, не монтируя их в стену:
- гипсокартон. Этот материал является наиболее распространенным, благодаря простоте монтажа и доступной стоимости. Кроме этого, гипсокартон относится к экологически чистым материалам, обладает минимальной горючестью. Однако если возникнет необходимость демонтажа короба, новый потребуется создавать из нового материала;
- ПВХ-панели. Не менее популярны, чем гипсокартон. Имеют низкую стоимость и малый вес, просты в монтаже, устойчивы ко влаге, представлены в широком разнообразии рисунков и оттенков. Из минусов стоит отметить хрупкость материала;
- алюминиевые жалюзи. Характеризуются низкой стоимостью, функциональностью, долговечностью, простотой монтажа, влагостойкостью. К недостаткам можно отнести зазоры между стенами, возможность изменения цвета во время эксплуатации;
- ламинированный МДФ. Из этого материала создают сантехнический шкаф, который чаще всего применяют в хрущевках. Такая конструкция удобна в эксплуатации, имеет привлекательную внешность, экономит пространство. Однако МДФ — не самый долговечный материал, поскольку он плохо переносит влагу, да и стоимость его не самая низкая.
Как закрыть трубы в туалете за унитазом
Закрыть трубы в туалете – задача довольно сложная. Выполняется она, когда при ремонте решено замаскировать коммуникации и дополнительное оборудование, либо когда в санузел устанавливают консольную технику. Она закрепляется в стену при помощи специальной каркасной рамы. В нее же подводят водопроводные и канализационные трубы и здесь же подключают к сливному бачку и унитазу. После вмуровывания инсталляции в стену и его облицовки на виду остается только унитаз и управляющая панель с кнопками. Такой метод монтажа уменьшает площадь туалета, но скрывает трубы и всю сантехническую систему.
Если в туалете установлен обычный унитаз, маскируют только участок с подводящими трубами. На виду остается бачок и чаша. С практической точки зрения это удобнее, так как ремонт сливного бачка требуется чаще, чем канализационного стояка. Но так как консольные модели дороги и качественны, это преимущество можно считать условным.
Плюсы и минусы
Эстетичность. Физическая площадь туалета уменьшается, но визуально выглядит удобнее и просторнее
Коммуникации практически не подвергаются действию сырости и температуры
Для осмотра и ремонта предусмотрены ревизионные люки
Перегородку можно отделать кафелем, панелями, клинкером, штукатуркой, водостойкими обоями
Обустройство фальш-стены стоит дороже обычных методов маскировки
Если произойдет авария в стояке, повреждение трубы, стену придется разрушить
Материалы
Скрывает трубы конструкция, именуемая фальш-стеной. Она занимает площадь от пола до потолка, а по ширине соответствует длине стены в туалете либо ширине проема. Технология изготовления одинаковая.
Если это консольная модель, каркас под нее изготавливают в заводских условиях из профильных труб. Если обычная фальш-стена,для нее основу собирают из стального профиля, как для гипсокартонного короба. Затем конструкцию обшивают водостойким гипсокартоном или плитами МДФ, фанеры, вагонкой. Материал берут стеновой, листы для потолка слишком тонкие.
Обшивают фальш-стену материалом, выбранным для отделки других стен – она не должна выделяться. Используют плитку, клинкер, пластиковые панели. Можно просто оштукатурить стены или оклеить обоями.
Делаем короб из вагонки
Для работы потребуется:
листы вагонки
рейки
саморезы
острый нож, ножовка по дереву
Прежде, чем сделать красиво, нам нужно сделать надежно. Жесткость конструкции определяет основа короба, которую нужно сделать из деревянного бруса. Итак:
- Отмеряем длину бруса, отрезаем лишнее.
- С помощью дюбель-гвоздей крепим рейки к стене.
- Устанавливаем подготовленный лист вагонки в угол, закрепляем и далее делаем тоже самое с другими листами, вставляя их в пазы предыдущего.
Углы, которые образовались на стыках короба, заделываем с помощью специальных уголков, которые легко клеятся на любой строительный клей.
