Короб из гипсокартона: виды и назначение, материал и инструменты, изготовление

Преимущества гипсокартонных конструкций

Гипсокартонные конструкции обладают следующими преимуществами:

  • Имеют малый вес. Небольшой вес как самого листа, так и каркаса делает возможным строить перегородки между комнатами на местах, под которыми нет несущих опор;
  • Простота монтирования. Для создания любой конструкции из гипсокартона не требуется профессиональных навыков. Достаточно иметь представление о геометрии и обладать способностью решать простые примеры. Этого будет достаточно даже для создания сложных арок с нишами и переходами;
  • Конструкция из гипсокартона позволяет скрыть лементы сантехники, электропроводки, ненужные ниши. При этом всегда получаются идеально ровные и гладкие поверхности.

Монтаж профилей

Для грамотного монтажа металлической конструкции нужно произвести следующие шаги:

первым делом нужно установить направляющий профиль 26х27 на пол. Для этого ножницами по металлу нужно отрезать профиль ровно по размеру линии на полу.

  • Прикручиваем к стене стоечный профиль 27х60, вставив его вверху и внизу в направляющие отрезки. Шаг дюбелей должен быть 15-20 см, так конструкция будет более устойчивая.
  • Второй профиль прикручивается так же.
  • Далее, закрепляем отрезок ровно по черте дюбель-гвоздями к полу, стараться, чтобы во время сверления не произошло смещение отрезка, это может сказаться на качестве и ровности короба в целом.
  • Второй отрезок закрепить аналогично, если края профиля будут мешать, их можно подогнуть плоскогубцами.

Чтобы ровно установить профиль к полу, нужно выставить уровень под углом 90 градусов

  • Такие же действия нужно проделать на потолке.
  • Теперь можно установить угловой профиль, он закрепляется сверху и снизу маленькими саморезами «семечками».

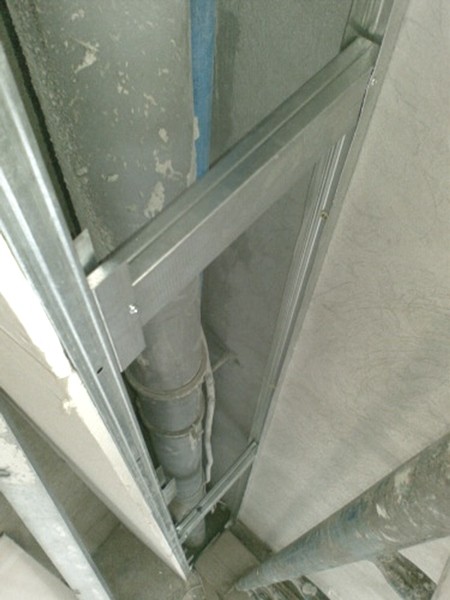

Как только эта конструкция готова, ее нужно усилить поперечинами. Перемычки должны быть на расстоянии 30 см друг от друга. Перемычки прикручивать строго параллельно от пола, это поможет в будущем хорошо закрепить гипсокартон.

Необходимо использовать уровень для установки ровного профиля

В это же время нужно сконструировать усиление для будущей установки технического люка.

Типы гипсокартона и материалы, которые необходимы для установки

Гипсокартонный лист является стройматериалом, в основе которого содержится затвердевший гипсовый слой вместе с наполнителем. Бумага оклеивает обе стороны листа — она надежно защищает внутреннюю часть, обеспечивая необходимое растяжение стройматериала во время проведения работе. В результате универсальный и выгодный по своей стоимости материал стал весьма распространенным при строительстве.

Исходя от собственного назначения он подразделяется на влагоустойчивый, огнеустойчивый и материал, который предназначен для нормальной влажности. При этом превосходными параметрами прочности наделен армированный целлюлозно-гипсоволокнистый лист.

Можно выделить следующие положительные стороны представленной отделки:

  • гипсокартонный материал экологически чист — его применение полностью безопасно для здоровья,
  • устройство дозволяет создавать всякие геометрические формы и является важным компонентом потолочного декора,
  • существует возможность встраивания дополнительного подсвечивания,
  • простота обработки материала и установки,
  • повышенный уровень пожаробезопасности.

Основой монтажа ГКЛ короба считается каркас, выполненный из стального профиля. Для этого потребуется:

  • несущая профильная система CD,
  • направляющая профильная система UD,
  • крабовые соединительные компоненты и кронштейны,
  • элементы для крепежа (дюбеля, саморезы),
  • гипсокартонные листы утолщенностью в двенадцать миллиметров, которые соответствуют степени влажности в помещении,
  • гипсовая шпаклевка,
  • грунтовка,
  • сетка, предназначенная для швов.

Во время подбора стройматериала важно учитывать, чтобы он был качественным. У гипсокартонных листов не должны быть сколы

Профильная оцинковка покрытия должна быть выполнена равномерно. Жесткость стальной каркасной основы гарантирует безопасность всего устройства.

Желательно покупать материал от известных изготовителей. Профили и крепежные компоненты должны быть одной марки

Важно также учитывать, что до того момента, как будут обшиты листы, их необходимо хранить исключительно в горизонтальном положении

Перед тем, как устанавливать короб из гипсокартона на потолке своими руками, нужно сделать чертеж, позволяющий правильно рассчитать объемы нужного материала.

Что зачем делать?

Для удобства весь процесс лучше разделить на этапы – разметка, закрепление деталей коробки и установка гипсокартонных листов.

Начнем с разметки.

Сделать изначально разметку лучше на полу, намечая контур установки опорных элементов. Реальный размер коробки отличается от намеченного, так как каркас будет покрываться листом гипсокартона. Насколько линии перпендикулярны относительно друг друга и к стене, проверяют строительным уголком.

На полу процесс разметки завершили, но как ее перенести на потолок? На помощь придет устройство, называемое отвесом. Если его нет, а тратиться не хочется, используют натянутую нить.

Закрепление деталей.

Первыми устанавливаются профили, расположенные близко к стене. Затем крепятся стойки, образующие переднюю часть каркаса. Между опорными профилями для придания жесткости дополнительно устанавливаются перемычки, на расстоянии, не превышающем 1 м. Если высота каркаса меньше 150 см, а ширина – 25 см, перемычки устанавливать не требуется.

Если каркас выполняется из брусьев, все места распилов подлежат обработке. Это не только защитит дерево, но и добавит устойчивости, увеличит уровень шумоизоляции.

Каркас готов, переходят к установке листов.

Распил материала производится так, чтобы на короб крепились не отдельные куски, а из целые полосы. Изначально лучше отрезать полосы, которые будут устанавливаться на боковые грани каркаса, расположенные перпендикулярно к стене. Их ширина не превышает намеченную ширину каркаса, не выходить за его границы. Размер последней грани рассчитывается с учетом нахождения на кромки полос, установленных возле стены. К стойке гипсокартон крепится саморезами. Расстояние между саморезами не превышает 25 мм.

После завершения этапа установки переходят к формированию ровных уголков и процессу шпаклевания. Красивые углы сделает любой при помощи перфорированного уголка из пластика или металла. Небольшим слоем шпаклевки его фиксируют на поверхности. Когда углы готовы, приступают к последнему этапу – отделке поверхности. Процесс возведения короба считается завершенным.

Как собрать короб из гипсокартона: разметка, установка направляющих, крепление листов

Разметка

Монтаж короба из гипсокартона начинается с отметки его размеров. Вся разметка будущего короба зависит от габаритов того, что в нем будет спрятано. Например, размер короба из гипсокартона на кухне планируется исходя из параметров кухонной вытяжки.

Как согнуть гипсокартон полукругом: способы и особенности процесса

Вертикальную разбивку делают с применением шнура, длинной рейки и уровня. Находим самую отдаленную точку от стены, в этом месте устанавливаем рейку, к которой прикладываем уровень. По положению пузырька выравниваем ее. В точках касания рейки к потолку и полу крепим гвозди или шурупы и натягиваем шнур. Для удобства лучше использовать шнуры яркой окраски.

После отбивки вертикальной разметки делаем разметку горизонтальную на полу и потолке для крепления направляющих.

Если предстоит собрать потолочный гипсокартонный короб, шнуры натягивают параллельно полу и потолку с учетом уровня.

Отделка короба

Шпаклевка гипсокартона – это важный этап работы, поскольку при некачественном ее выполнении конструкция будет иметь неприглядный вид. На видео можно посмотреть, как выглядит гипсокартонный короб после отделки в реальности.

Поверхность гипсокартона покрывается грунтовкой, особое внимание уделяется швам
После того как грунтовка высохнет, швы и углубления головок саморезов заполняются специализированной шпаклевкой. Стыки листов проклеиваются армирующей лентой или сеткой-серпянкой, после высыхания шпаклевка наносятся повторно.
На внутренних и наружных углах конструкции на шпаклевку крепятся перфорированные малярные уголки.

  • После обработки стыков и углов производится шпаклевка всей поверхности короба. Смесь наносится несколько слоев, чтобы как можно более качественно выровнять поверхность. последний слой делается самым тонки.
  • После высыхания поверхность конструкции шлифуется наждачной сеткой, после чего ее красят, оклеивают обоями или отделывают декоративной штукатуркой.

Сборка конструкции короба из металлических профилей

Принцип сооружения короба представлен на схеме ниже:

Схема сборки каркаса потолочного короба из металлических профилей под ГКЛ

Технология сборки короба из профилей:

Определившись с габаритами короба, выполняем разметку и крепим направляющие профили ПН 28х27 мм к стене и потолку.

Соединяем два направляющих профиля друг с другом, как показано на схеме. В один из этих профилей будут вставляться горизонтальные потолочные профили, в другой — вертикальные.

Нарезаем вертикальные потолочные профили в соответствии с высотой ступеньки и запасом на высоту направляющего профиля.

В направляющий профиль, закреплённый на потолке устанавливаем потолочные профили 60х27 мм с шагом 600 мм. Закрепляем их саморезами 3,5х41 мм.

К потолочным профилям крепим конструкцию, собранную из двух направляющих. Выравниваем её по уровню и закрепляем саморезами-семечками.

Устанавливаем горизонтальные потолочные профили, также с шагом 600 мм, выравниваем конструкцию, проверяем, чтобы наша ступенька имела угол 90 градусов с помощью металлического угольника, закрепляем все профили саморезами 3,5х41 мм.

Потолочный короб после монтажа профилей

В месте стыка направляющих профилей необходимо установить потолочный профиль

После сборки конструкции из профилей необходимо убедиться в её жёсткости и прочности, затем можно приступать к зашивке короба гипсокартоном.

В конструкцию по всему периметру был добавлен дополнительный горизонтальный профиль, который впоследствии использовался для крепления багета под натяжной потолок.

В конструкцию потолочного короба закладывается дополнительный профиль для крепления багета при монтаже натяжного потолка

На что нужно обратить внимание до начала работ

Прежде чем делать короб из гипсокартона для скрытия труб, обратите внимание на следующие моменты. Прежде всего оцените качество материала для конструкции. На гипсокартоне не должно быть сколов и повреждений

Профиль для гипсокартона должен быть жестким и не сминаться при нажатии рукой. Ведь от выбора комплектующих материалов зависит надежность и долговечность конструкции. Подготовьте заранее инструменты для работы. Их список выглядит следующим образом:

На гипсокартоне не должно быть сколов и повреждений. Профиль для гипсокартона должен быть жестким и не сминаться при нажатии рукой. Ведь от выбора комплектующих материалов зависит надежность и долговечность конструкции. Подготовьте заранее инструменты для работы. Их список выглядит следующим образом:

рулетка; строительный нож; уголок; дрель ударная или перфоратор; карандаш; ножницы по металлу; молоток; отвертка или шуруповерт; шурупы, дюбели.

Приобретите сам гипсокартон и профили (стоечные и направляющие) по результатам расчетов требуемого количества материала.

Создание скрытого люка для доступа к трубам Пример удачного расположения короба для маскировки коммуникаций Каркас для будущего короба устанавливается вокруг трубы Перед установкой каркаса нужно провести необходимые замеры и рассчитать материал Пример горизонтального короба для скрытия всех комуникаций Еще один пример установка каркаса под облицовку гипсокартоном

1

Функционал и месторасположение

Каждый владелец хочет, чтобы его квартира или дом имели опрятный вид и дарили чувство уюта. Мало кому нравится открытый тип электропроводки, когда коммуникации портят всю картину. Для этих целей обустраивается особый гипсокартонный короб. Строительные магазины предлагают другие материалы: пластиковые панели, ДСП-плиты, натуральное дерево.

Но основная проблема заключается в том, что при выборе расходника следует учитывать особенности комнаты, в которой предстоит ремонт. Про гипсокартон этого нельзя сказать – он приживается в любых условиях. Одним из главных его преимуществ специалисты выделяют легкость в обработке. Он годится как для простых процедур, так и решения трудных задач. ГКЛ используются практически во всех отделочных работах.

В выполненном корпусе могут укрыться:

люк (если таковой имеется);шкаф-купе;телевизор (сокрытие сабвуферов);раковина или умывальник;карниз для занавесок;радиаторы батарей;светодиодная лента (подсветка);коммуникации и проводка.

Короб универсален для любого помещения квартиры или частного дома. Он принесет пользу и в туалете, и гостиной, и на кухне.

Рекомендуем

Декоративные перегородки из гипсокартона: монтаж своими рукамиНиша для штор из гипсокартона – как соорудить своими руками?Как сделать нишу из гипсокартона своими руками – пошаговая инструкция

1.1

Оформление конструкции

Гипсокартонный короб принимает абсолютно любую форму. Все зависит от предпочтений хозяина. Но самыми распространенными и простыми являются обычные конструкции в виде прямоугольника. Некоторые обустраивают корпус в форме овала или круга, но для этого необходимо постараться и заранее подготовить панель и обрешетку. Довольно редко встречаются гипсокартонные треугольники. Нельзя сказать, что их трудно сделать, просто не всем по вкусу такая форма. Популярностью пользуются угловой и косой коробы.

1.2

Разновидности

Важным элементом короба из гипсокартона является профиль, на который он монтируется. На прилавках представлено большое количество разнообразных реек. Самое главное, чтобы детали приобретенной продукции совпадали друг с другом в размерах (и по ширине, и по длине).

Во избежание неразберихи во время выбора лучшим решением станет покупка изделий от одного производителя из одной партии. Основные типоразмеры профилей и их функциональное назначение, где UD является направляющим, а CD – главным:

UD 27/28, CD 60/27 – универсальные изделия, которые можно использовать в любой комнате. Исключение составляет монтаж натяжного потолка. Оптимальная высота помещения – менее пяти метров.UD 50/40 и CD 50/50 – профили для корпусов, расположенных на стенах и напольном покрытии. Это оборудование способно выдерживать физическую и механическую нагрузку. Идеально подходит для комнат, в которых многоуровневые потолки, а общая высота достигает 6-7 метров.UD 50/40 и CD 75/50 – продукция, аналогичная предыдущим. Приобретается для натяжных конструкций. Крайне не рекомендует использовать для создания коробов на полу.UD 75/40 и CD 75/50, UD 100/40 и CD 100/50 – самый массивный профиль, которым оформляют все помещения, включая террасы и веранды.

Необходимые инструменты и материалы для монтажа ГКЛ

Таблица 1. Перечень необходимых инструментов для определенных видов работ

Вид работ

Перечень инструментов

Разметка

·         строительный уровень (обычный или лазерный);

·         отвес;

·         правило;

·         шнур;

·         рулетка;

Сооружение каркаса

·         перфоратор или дрель с ударной функцией;

·         шуруповерт;

·         болгарка;

·         ножницы по металлу;

·         молоток;

Работа с гипсокартоном

·         острый монтажный нож;

·         рубанок для ГКЛ;

·         электролобзик или ручная ножовка;

·         длинная металлическая линейка или специальная                  рейка;

Заделка швов

·         шпатель;

·         терка с мелкоабразивной наждачной бумагой;

·         кисть и валик для грунтовки;

·         емкость для приготовления гипсовой смеси.

А вот список необходимых материалов зависит от того, по какой технологии будет выполняться монтаж гипсокартона.

Таблица 2. Материалы для обшивки стен гипсокартоном с использованием каркасного и бескаркасного способов

Название

Внешний вид

Применение

Гипсокартон

Для отделки стен и откосов обычно применяются листы толщиной 12,5 мм, потолка – 9,5 мм.

Профиль ПП 60/27

Стоечный профиль, который устанавливается вертикально, к нему крепятся гипсокартонные листы.

Профиль направляющий ПН 28/27

Крепится по периметру помещения – на полу, потолке и стенах. В него вставляются вертикальные (стоечные) и горизонтальные (перемычки) профили.

Соединитель одноуровневый (или «краб»)

Предназначен для соединения между собой вертикальных и горизонтальных профилей ПП 60/27 мм.

Подвес прямой П-образный

Используется для дополнительного крепления ПП 60/27 к стенам.

Деревянный брус

Используется для устройства деревянной обрешетки. Брус размером 30-50х40 мм для обрешетки под утеплитель. Брусок 25х40 мм – для контробрешетки под гипсокартон.

Минеральная вата

Для утепления наружных стен при использовании технологии каркасного монтажа и для шумоизоляции в перегородках.

Пароизоляционная мембрана

Для защиты утеплителя от паров, исходящих из теплых помещений, и скопления в нем конденсата. Допускается не применять при условии, что для утепления будет использоваться фольгированная минвата. Необходима, когда ГКЛ обшиваются внешние стены дома.

Гипсовый клей

Применяется при монтаже гипсокартонных листов по бескаркасной технологии на клей

Монтажная пена

Еще один материал для бескаркасного монтажа ГКЛ на стены.

Дополнительно понадобится гипсовая смесь для заделки швов между примыкающими гипсокартонными листами. Эксперты рекомендуют применять специализированные составы – например, «Волма-шов». Также нужна серпянка для армирования стыков обшивки из ГКЛ.

Ревизионные люки в коробе

Чтобы получать легкий доступ к инженерным коммуникациям, необходимо на этапе монтажа короба предусмотреть установку санитарных люков. Их виды:

Невидимки (под покраску, шпатлевку, оклейку, плитку). Окрашиваются в тот же цвет и облицовываются той же плиткой, что и основная поверхность

В результате таких комбинаций они незаметны на стене, не привлекают к себе внимание, выбиваясь из общего интерьера; Классические. Подбираются по цвету к основной отделке или имеют другое внешнее исполнение. Видны на поверхности; По материалу: металлические, пластиковые; По типу открывания дверцы: распашные и раздвижные; По расположению: напольные, настенные, потолочные;

Видны на поверхности; По материалу: металлические, пластиковые; По типу открывания дверцы: распашные и раздвижные; По расположению: напольные, настенные, потолочные;

Люки производятся со съемной дверцей и без. Открываются путем нажатия, с помощью вакуумной присоски или ключами.

Какой люк удобнее?

Люки-невидимки под плитку дорогие. Их цена начинается от 2000 рублей. Они выполнены из металла и довольно массивны. Но зато их совсем не видно в стене. Дверца люков облицовывается, так, чтобы плитка частично выпирала по краям. Открываются они путем нажатия в центре или по бокам, либо с помощью присоски. В помещениях, где отделка оснований произведена с применением краски, штукатурки, обоев, используют люки под покраску. Они выполнены из металла, их цена чуть ниже. Самим бюджетными являются модели, выполненные из пластика.

Если говорить о способе открывания, то удобнее люки нажимные. Они требуют приложения минимума усилий. Если места очень мало и распашные дверцы не открываются до конца, разумнее установить люки с раздвижными, как у шкафа-купе дверцами..

Ревизионные люки отличаются размерами. В процессе монтажа короба нужно заранее определиться с их габаритами и расположить максимально удобно. Изделия под покраску и плитку, чаще всего, имеют большие размеры и совсем не видны. Это очень удобно, поскольку пропадает необходимость ужиматься и пытаться добраться до коммуникаций во время ремонта или регулировки.

Как выполнить короб из гипсокартона в туалете читайте в следующей статье.

Что такое гипсокартон

Гипсокартон (ГКЛ) — это строительный материал в форме плоских гипсовых листов, покрытых с обеих сторон слоями картона. Он появился давно, но раньше назывался сухой штукатуркой. На время о нем забыли, но, с появлением моды на евроремонт и художественное оформление помещений, материал вновь появился в продаже уже под новым названием.

Гипсокартон используется для различных целей:

  • Выравнивание поверхностей, образование плоскостей.
  • Изготовление объемных конструкций декоративного или эксплуатационного назначения.
  • Создание перегородок, разделяющих помещение на части или отделяющих определенные участки.

Размеры листов ГКЛ:

  • Длина — 2,5-4,8 м.
  • Ширина — 0,6-1,3 м.
  • Толщина — 6,5-24 мм.

Тонкие листы используются для изготовления искривленных поверхностей. Для обшивки стен или создания объемных конструкций используются листы толщиной от 12,5 мм.

Листы гипсокартона

Свойства гипсокартона оптимальны для применения в жилых помещениях. Он относится к паропроницаемым материалам, поверхности из ГКЛ способны отдавать лишнюю влагу и не накапливать ее внутри массива. Экологическая чистота подтверждается множеством сертификатов и свидетельств. Кислотность ГКЛ имеет значение, аналогичное состоянию человеческой кожи. Благодаря этому микроклимат помещений с гипсокартонными конструкциями становится более комфортным и здоровым. Кроме того, ГКЛ обладает тепло- и звукоизолирующими способностями, что часто используется при изготовлении перегородок и легких стен.

Работа с ГКЛ проста и не требует специальной подготовки. Достаточно базовых навыков владения некоторыми инструментами и общих познаний в ремонтных работах. Материал легко режется и обрабатывается, обладает идеально ровной плоской поверхностью, что позволяет получить конструкции с заданными размерами и минимальной погрешностью. В продаже есть необходимые комплектующие для монтажа, сборки каркасов, отделки и обработки гипсокартона, что позволяет быстро и качественно решать задачи ремонта или отделки.

Виды гипсокартона

Существует несколько разновидностей ГКЛ, предназначенных для использования в различных условиях:

Таблица 1. Виды гипсокартона.

НаименованиеРасшифровкаОсобенности
ГКЛГипсокартонный листСамый распространенный вид материала, используемый для выполнения обычных ремонтно-строительных работ в жилых или общественных помещениях. Серые листы с синей маркировкой. Допускается использование в помещениях с влажностью до 70 %.
ГКЛВГипсокартонный лист влагостойкийЗеленые листы с маркировкой и надписями синего цвета. Используются для работ во влажных помещениях, таких как бассейны, сауны, кухонные или санитарные отделения.
ГКЛООгнестойкий тип гипсокартонаПрименяется при отделке каминов, распределительных электротехнических щитов, вентиляционных каналов. Розовые листы, маркированные красными надписями.
ГВЛГипсоволокнистый листМатериал, обладающий повышенной прочностью и несущей способностью за счет целлюлозных волокон, добавленных в сердечник материала при изготовлении. Гвоздь, вбитый в плоскость их ГВЛ, держит нагрузку до 30 кг. Часто используется в качестве настила на пол. При всей своей прочности, листы ГВЛ обладают гибкостью, позволяющей делать плавные переходы плоскостей.
ГКЛВОГипсокартонный лист влагостойкий огнеупорныйЭтот материал объединяет свойства огнеупорного и влагостойкого гипсокартона. Используется в помещениях, где возможны нагрузки обоих типов. Зеленые листы с маркировкой красного цвета.
ГКЛФГипсокартонный лист фасадныйЖелтые листы, устойчивые к атмосферным воздействиям. Применяются для отделки фасадов или иных наружных работ.

Образцы разных видов гипсокартона

Как правило, для внутренних работ применяют самый дешевый вид материала — ГКЛ, хотя окончательный выбор — прерогатива владельца помещения. Подбор оптимального типа обусловлен анализом условий эксплуатации, характером предполагаемых нагрузок и воздействий. Обычно руководствуются соображениями прочности, эффективности и надежности

Для потолочных конструкций важно выбирать более легкие и тонкие виды материала, напольные короба могут быть более тяжелыми и прочными

Цены на гипсокартон и листовые материалы

Гипсокартон и листовые материалы

Это интересно: Короб из гипсокартона на потолке (61 фото) — как сделать своими руками каркас для двухуровневой конструкции и как обеспечить крепление на профиль

Начальная подготовка или мастер-класс

Чтобы было легче ориентироваться начинающим мастерам, как построить короб из гипсокартона, приведем полный список оборудования и материалов, необходимых для начала работ:

  1. Металлические профили двух видов;
  2. Гипсокартон (лучше влагостойкий);
  3. Крепежные элементы (дюбеля, саморезы);
  4. Строительный уровень;
  5. Молоток;
  6. Шуруповерт;
  7. Перфоратор;
  8. Армирующие планки для заделки швов;
  9. Рулетка;
  10. Нож;
  11. Грунтовые растворы;
  12. Шпатлевка;
  13. Шпатель, кисточка.

Основные материалы для ремонтных работ (п.п. 1,2,11,12) можно приобрести в любом строительном магазине. Цена на них может колебаться в зависимости от производителя, но существенно не отличается друг от друга. Если же в домашнем хозяйстве нет специализированных инструментов (п.п. 6, 7), то их можно взять во временное пользование у знакомых или в организациях, предлагающих услуги проката. С условиями их эксплуатации вас ознакомит приложенная инструкция к приборам.
