Устройство сплит системы потолочных кондиционеров
Внутренний блок системы кондиционирования представляет собой корпус с теплообменником, внутри которого заканчивается жидкий газ. При испарении хладогента температура металлического корпуса резко снижается до отрицательных температур. Вентилятор забирает часть воздуха из помещения и проталкивает через теплообменник, охлаждая его до требуемой температуры. Здесь же находится воздушный фильтр и система сбора конденсированных водяных паров.
Наружный блок состоит из большого медного теплообменника, емкости с фреоном и компрессором, сжимающим и охлаждающим теплоноситель до необходимого состояния
Плюсы и минусы подпотолочных кондиционеров
Установка систем кондиционирования воздуха на потолке имеет решающее значение. Если площадь комнаты больше 18-20 м2, то эффективнее всего кондиционер работает именно в потолочной конфигурации. В этом случае система охлаждения при меньших затратах электроэнергии способна более равномерно выдерживать температурный режим во всем помещении, а не только в радиусе 2-3 м вокруг настенного блока.
К плюсам можно добавить три важных бонуса:
- Потолочный блок кондиционера монтируется достаточно быстро, на установку потребуется не более двух-трех часов;
- Процесс ремонта и обслуживания аппарата значительно упрощаются благодаря полноценному доступу к элементам и механизмам системы.
К сведению! Основной проблемой, с которой приходится сталкиваться при выборе потолочного охладителя воздуха либо кондиционера, является правильная увязка места установки в общем интерьере помещения.
Кроме этого, большинство потолочных кондиционеров ограничены в возможности забирать свежий воздух с улицы, лишь некоторые модели, встраиваемые в подвесной потолок, могут разбавлять атмосферу помещения.
Еще один недостаток конструкции потолочного расположения заключается в удалении конденсирующейся воды. Как правило, полноценный дренаж имеется только у кассетных конструкций и полноценных сплит-систем с потолочным расположением внутреннего блока.
Чисто потолочные конструкции теоретически могут сбрасывать конденсат через самодельную дренажную систему. Для частных домов вывод дренажа решается относительно просто, так же, как и у обычных сплит-систем. В условиях квартир зачастую приходится ставить дополнительную емкость и помпу, перекачивающую конденсат в канализационную трубу.
Профилактические меры
Для того, чтобы ваша сплит-система прослужил вам как можно дольше, не нужно пренебрегать данными мерами. Как правило, организация, занимавшаяся монтажом вашего кондиционера, будет периодически давать о себе знать, предлагая услуги очистки и профилактики вашего устройства. Решение остаётся за вами – доверить дело профессионалам, что обойдётся вам в определённую сумму, но даст гарантию надёжности (если конечно вы не ошиблись с выбором персонала, который этим занимается) или же на свой страх и риск можете произвести профилактику сами.
Часто бывает так, что приобретя дорогостоящее климатическое оборудование, покупатели обращаются в сомнительные организации, которые заманивают своими, якобы, щадящими ценами за услугу установить сплит систему своими руками. Такие “мастера” зачастую обходятся самым минимумом инструментов, среди которых возможно не оказаться как раз необходимых и выполнение такой работы в скором времени отправит ваш кондиционер на свалку. Обращайтесь, опять же, в проверенные организации, с квалифицированными работниками, обладающими всеми нужными навыками и опытом.
Как правило, монтажом кондиционеров занимается специальная бригада, со своим оборудованием для подключения сплит системы к электросети без розетки.
Как правило, самыми распространёнными проблемами с работой сплит-системы являются загрязнение фильтров и утечка фреона. Фильтр, который нужен для защиты теплообменника пачкается, и время от времени на нём накапливается пыль, что мешает эффективной работе системы. Для уборки будет достаточно, достать его, вытрусить пыль и промыть водой. Все просушить и поставить обратно.
- При утечке фреона или его израсходовании, требуется дозаправка, приблизительно раз в год.
- При включении сплит-системы в зимние периоды, она может включать в себя функцию нагрева воздуха, вода в наружном дренажном трубопроводе может подвергаться заморозке и образованию в ней пробок. Для быстрого подогрева дренажного трубопровода используют специальный кабель, но как показывает практика, это делают достаточно редко. К тому же включение кондиционера зимой подразумевает крайние меры, так как жилищно-коммунальные службы порой не особо торопятся начинать отопительный сезон. Так что без особой надобности лучше воздержаться от использования кондиционера в зимний период.
Новые модели
Сплит системы легко узнаваемы по огромным блокам с вентиляторами, низкочастотному шуму и щелчкам, издаваемым при включении компрессора. Учитывая тот факт, что шум и вибрации очень хорошо распространяются по трубопроводам и стальным конструкциям, разработчики давно комплектуют потолочные компрессоры бесшумными инверторными двигателями с плавным запуском ротора.
Кроме того, система охлаждения воздуха в настенно-потолочном кондиционере с помощью кипящего фреона, хоть и обеспечивает высокий КПД процесса, но, зачастую, приводит к накоплению конденсата в воздуховодах. Если фильтрующая сетка или слив конденсата забиты, то автоматически появляется запах и комары.
Вместо фреона и изобутана в потолочных кондиционерах голландских и японских компаний используется обычная вода, испарение которой дает возможность добиться охлаждения воздуха в среднем на 10-12 о С. Единственным недостатком новинки является большой вес и габариты рабочего блока, поэтому его устанавливают в чердачном помещении, а распределение холодного воздуха осуществляется с помощью системы воздуховодов, уложенных в потолочных нишах.
Общие рекомендации
После того как удалось установить сплит систему желательно изучить рекомендации по уходу за внешним блоком кондиционера:
- Самый тяжелый период для эффективного функционирования кондиционера – это цветение цветов и деревьев. Забиваются фильтры быстро и есть большая вероятность того, что установка может сломаться. Поэтому в данный период нужно пристально следить за фильтрующими сетками. Их легко прочистить при помощи мощного пылесоса, если же он висит на приличной высоте, то в целях безопасности лучше вызвать специалистов;
- Некоторые стандартные модели перестают вырабатывать тепло, если уличная температура опустилась ниже 15 градусов. В данном случае понадобится дополнительное оборудование, это может быть тепловой насос или компрессорный обогреватель.
Выбор кондиционера для семьи
Если конкретно выбирать кондиционер для небольшого жилого помещения, то будет предпочтительнее внутренний блок, монтирующийся на стену. С помощью подвижных жалюзи возможно направлять потоки воздуха куда угодно. В большей степени плюсом является ограничение мощности. Если помещение используется как офис и имеет достаточно большую площадь, то будет предпочтительнее блок потолочно-напольный. Его можно настроить, таким образом, при котором воздушная струя будет равномерно распределять прохладу, и обеспечивать комфортную температуру в помещении. Данная методика работает в случае, когда комната очень длинная.
Современные производители предлагают своим покупателям очень красивые и современные модели сплит-систем. В некоторых случаях даже можно подобрать кондиционер к определенному стилю помещения.
Все сплит-системы разной мощности. При выборе устройства по данному параметру лучше посоветоваться со специалистом. Необходимо заранее знать параметры следующих элементов:
- Окно;
- Примерное количество функционирующей техники;
- Количество индивидов, ведущих постоянную деятельность в помещении.
Солидные фирмы, которые дорожат свой репутацией, специально обучают свой персонал для того, чтобы они могли ответить на любой вопрос покупателя и подобрать максимально подходящую модель устройства.
Монтировать сплит-систему лучше в то время, когда ремонт еще не начали или во время его проведения. Будет очень обидно, если придется сверлить только что покрашенные или поклеенные стены, или отрывать плинтуса, чтобы спрятать за них электрические провода.
В случае если индивид, разобравшись как подключить сплит систему, уверен в своих силах, но имеет затруднения в местах, где необходимо работать с электричеством или в подключении дренажных трубок, то можно вызвать специалиста именно для окончательного монтажа системы. Тем более, что это достаточно важный момент и права на ошибку практически нет.
Также для проведения определенных узкоспециальных работ будет необходим дорогой профессиональный инструмент, который нет смысла покупать для одноразового использования. Его можно взять напрокат, данная услуга сейчас очень распространена в крупных строительных магазинах или же снова пригласить на подмогу мастера, который заодно научит правильно пользоваться соответствующим инструментом.
Установка внутреннего блока
Установка внутреннего блока, в силу малой массы и небольших габаритов, не вызывает особой сложности – его можно крепить на несущие стены даже с помощью дюбель-гвоздей, т.е. шурупов с резиновыми наконечниками. Главное в этом процессе – установить его как можно выше в помещении. Это позволит в летнее время, если воздухораспределительные решетки установить правильно – горизонтально, куда быстрее охлаждать воздух в закрытом помещении. В зимнее время данные решетки нужно поворачивать вниз. В любом случае внутренний блок запрещается устанавливать над любым источником тепла – каминами, радиаторами и приборами отопления.
Установку всегда следует начинать с установки монтажной пластины внутреннего блока. Она крепится строго по уровню, с соблюдением высот относительно потолка и пола. Прикладываем монтажную пластину к стене, выставляем по уровню, и размечаем 4 отверстия под крепеж. Для крепления пластины обычно используют дюбель-гвозди размером 6х40.
Установка монтажной пластины
После разметки, убираем пластину в сторону и приступаем к бурению отверстий под дюбель-гвозди. Для предотвращения сильного загрязнений помещения, рекомендуется в процессе бурения использовать пылесос.
После монтажа пластины, можно приступать к следующему шагу: бурению отверстий под коммуникации кондиционера — фреоновые трубы. Они всегда размещены немного ниже относительно уровня пластины, что бы конденсат мог стекать под небольшим углом
Так-же стоит уделить внимание тому, не проходят ли в этом месте внутренние коммуникации, такие как электропроводка, и прочие скрытые коммуникации
После бурения отверстия можно приступать к установке внешнего блока.
ОСНОВНЫЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ
Подбор кондиционирующей бытовой техники осуществляется в соответствии с ее техническими параметрами и способностью эффективно обслуживать конкретное помещение.
Основные характеристики, на которые обращают внимание при выборе модели, следующие:
- Рабочая мощность.
Этот параметр определяет скорость охлаждения помещения, интенсивность воздушного потока. Для кондиционирования 10 м2 площади требуется не менее 1 кВт энергии.
Температурный режим эксплуатации.
Рамки работы климатической техники на охлаждение составляют в среднем от 0 до +40C.
Количество функций.
Охлаждение, реже – обогрев, сушка, очищение, подмес свежего воздуха.
Направление воздушного потока.
Есть однопоточные и четырехпоточные модели. Первые направляют охлажденную струю в одном направлении – вертикально вниз или вдоль межэтажного перекрытия. Четырех поточные образцы распространяют холодный воздух вдоль потолка по четырем противоположным сторонам.
Уровень шума.
Данные сплит-системы не очень шумные, уровень звука при работе составляет около 25–35 дБ.
Энергоэффективность.
Экономичные агрегаты относятся к группе от А+++ до A.
Интерес представляет также максимальное расстояние между внутренним и наружным блоками по длине и высоте. От этого параметра зависит, насколько далеко и высоко можно установить внутренний модуль от окна, за которым размещается наружный блок.
В среднем оно составляет 5-10 м, но есть модели, в которых это расстояние может доходить до 30–60 м по длине, до 15 м по высоте.

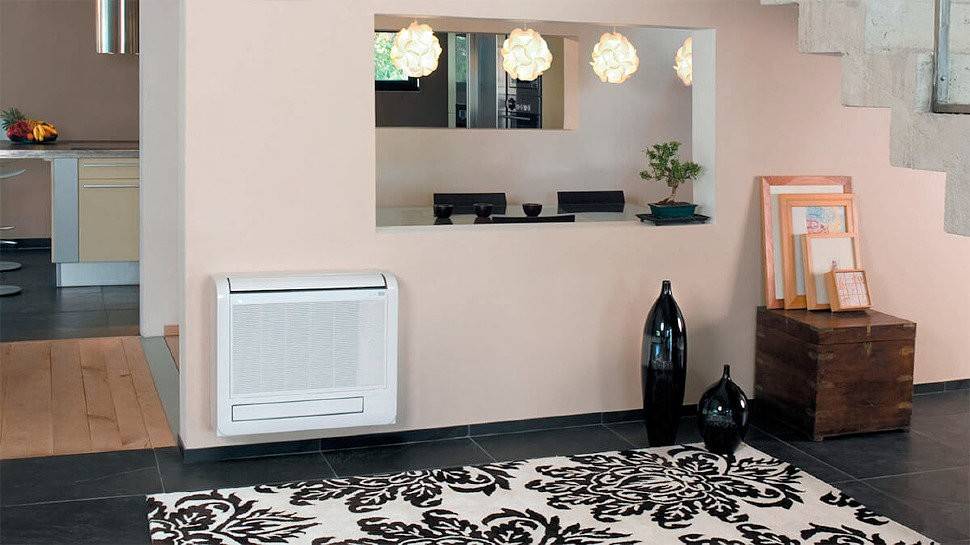

НАПОЛЬНО-ПОТОЛОЧНЫЙ КОНДИЦИОНЕР
Бытовые напольно-потолочные кондиционеры – универсальные системы климат-контроля: они подходят для жилых и офисных помещений, где монтаж стандартных инверторных сплит-систем на стену по каким-либо причинам невозможен или затруднен. Внутренний блок может ставиться в вертикальном положении на пол или фиксироваться горизонтально в верхней части стены.
В первом случае распространение воздушных масс идет вверх вдоль стен, во втором – горизонтально вдоль потолка. В обоих ситуациях холодный воздух не направляется прямо на находящихся в помещении людей.
Кассетные образцы.
Кассетный потолочный кондиционер встраивается в систему подвесных потолков. Подводка коммуникаций к нему полностью скрыта за подвесными панелями-кассетами. Это мощные агрегаты, способные охлаждать большие по площади помещения – до 160 м2.
Внешне кондиционеры этого типа выглядят очень аккуратно и лаконично – эстетика оформления интерьера и его стилевое единообразие не нарушается. Идеально подходит этот тип потолочных кондиционеров для офиса.

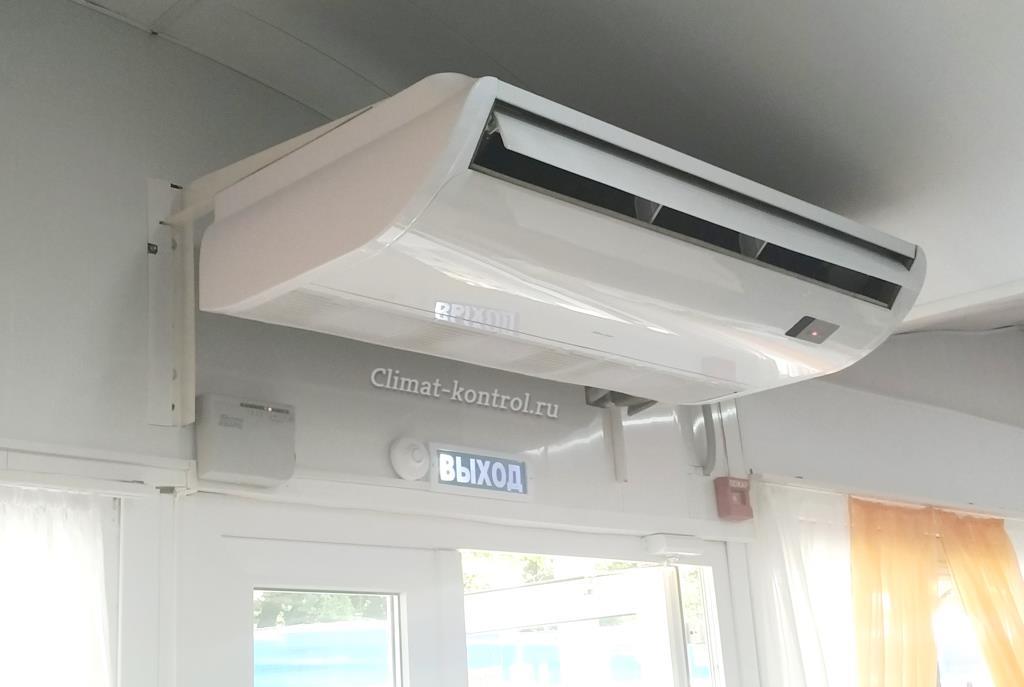

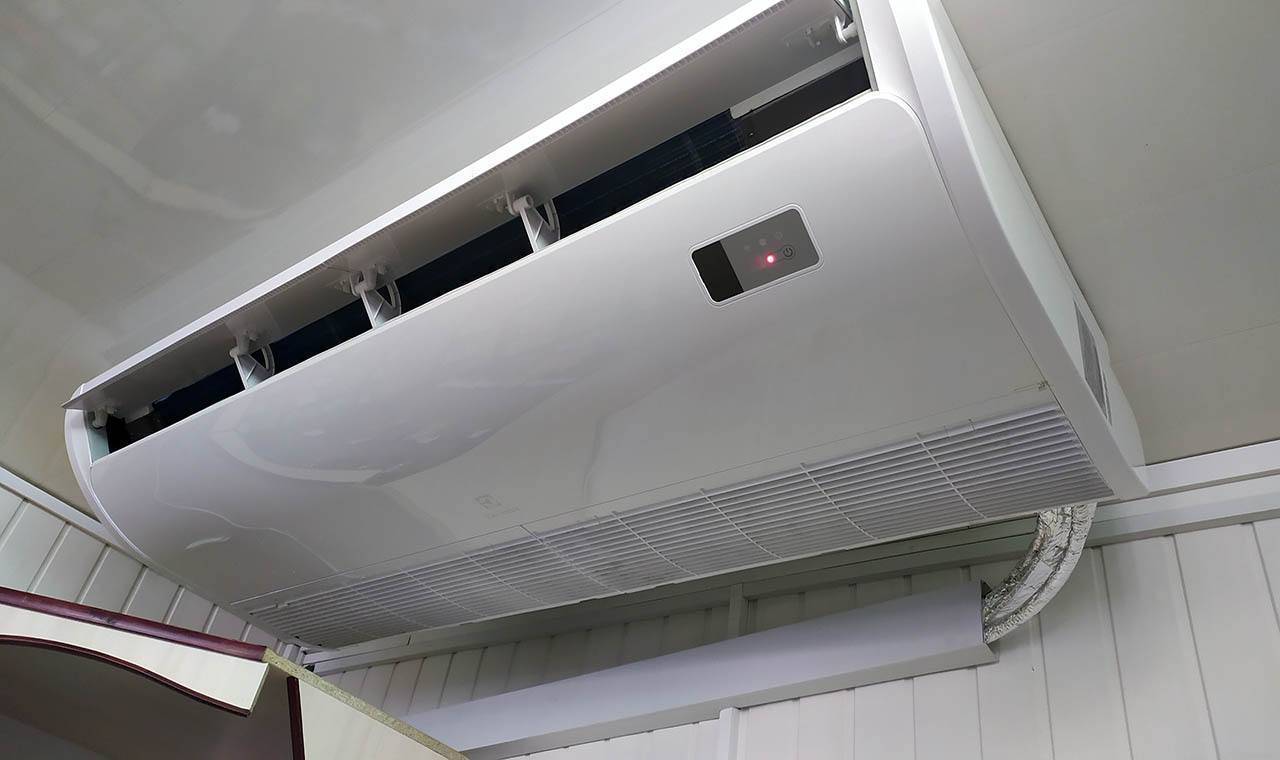

НАСТЕННО-ПОТОЛОЧНЫЕ МОДЕЛИ
Настенно-потолочные кондиционеры сконструированы специально для использования в комнатах с низкими потолками, монтируются на стену под потолком.
Имея небольшую глубину – всего 15–25 см, они практически незаметны, особенно если устанавливаются над входной дверью. Их мощность составляет 5–8 кВт, приборы способны эффективно обслуживать жилые и офисные помещения площадью до 80 м2.

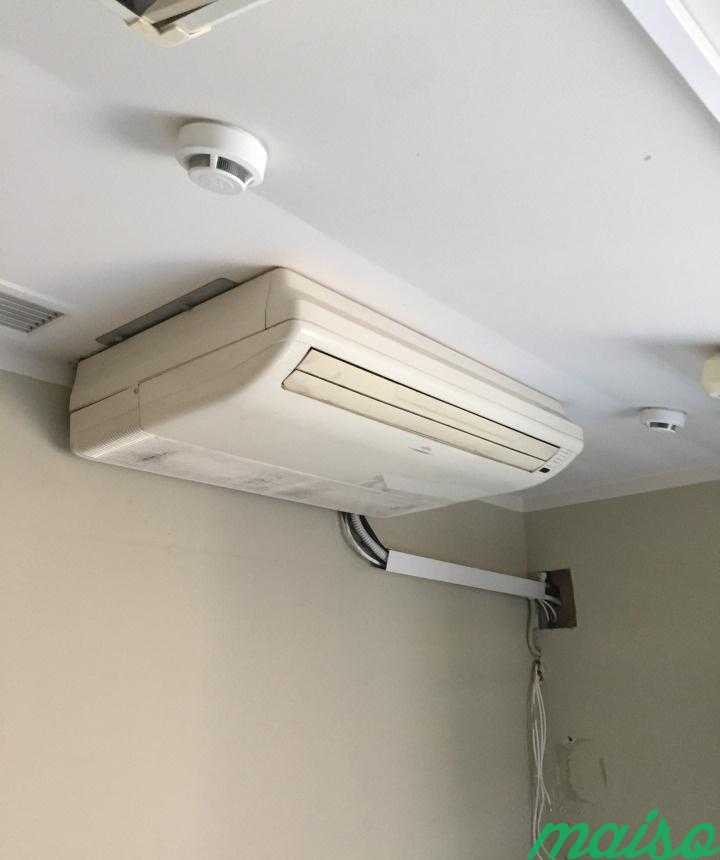

Монтаж настенно-потолочных кондиционеров
Блоки можно монтировать на достаточно большом удалении от наружной стены и точки установки главного корпуса с компрессором. Единственным условием является соблюдение угла наклона медной трубы с жидким теплоносителем, это необходимо для того, чтобы избежать появления паровых пробок, и тем самым обеспечить равномерную нагрузку на компрессор.
Кассетные модели можно устанавливать в центре помещения, или в любой другой части потолочного перекрытия. Остальные модели обычно располагают на удалении не более 10 м, с перепадом высоты не более 30 см.
Лучше всего ставить на настенные кронштейны

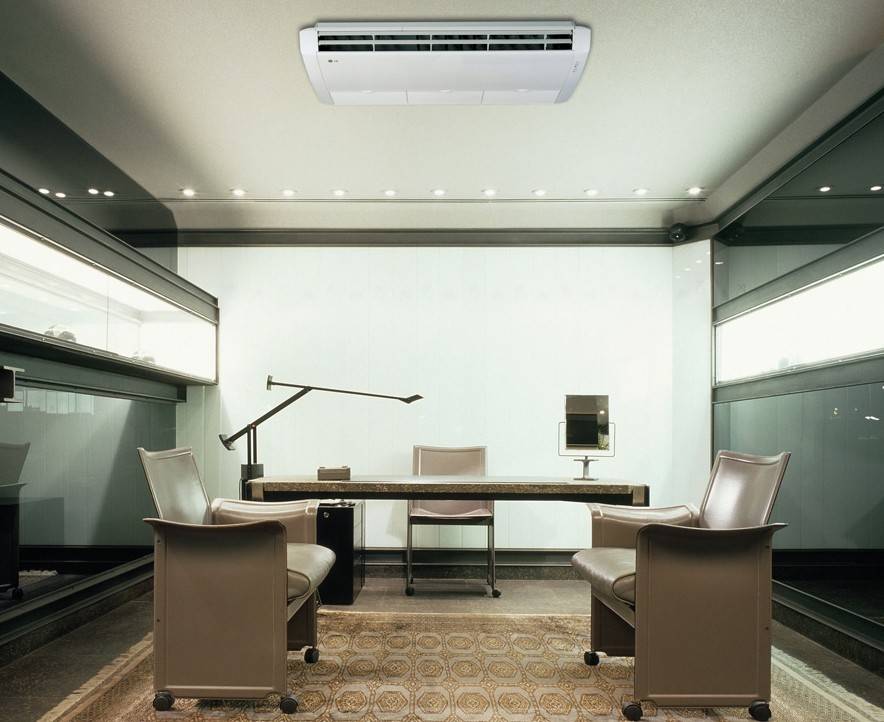

ОБЛАСТЬ ПРИМЕНЕНИЯ
Кондиционеры потолочного типа универсальны, они широко используются для охлаждения воздуха в домашних, офисных, торговых и производственных помещениях площадью 30–150 м2. В малогабаритных комнатах установки этого типа, как правило, не используются.
Данная кондиционирующая техника монтируется в следующих случаях:
- больших по площади помещениях – частных гостиных, кафе, библиотеках, спортклубах, ресторанах;
- помещениях с нестандартной планировкой – слишком длинных коридорах, холлах, галереях, конференц-залах;
- если потолки в здании слишком высокие (от 3,5 до 4 м) – в мастерских, заведениях общепита.
Подпотолочные системы климат-контроля могут использоваться и при низких потолках. Специально для этих целей корпус некоторых моделей сконструирован с небольшой глубиной – 16,5–25 см.
Достоинства и недостатки.
Потолочные кондиционеры обладают рядом достоинств:
- Высокая мощность и хорошая производительность.
- Небольшие габариты, лаконичный дизайн.
- Удобное для человека расположение.
- Рациональное распределение воздушного потока.
- Конструктивное разнообразие моделей.
Среди недостатков подпотолочных конструкций можно назвать высокую стоимость изделий этой категории, техническую сложность их монтажа.
Моноблочные кондиционеры
Мобильные кондиционеры
Не требует специального монтажа Повышенный уровень шума, высокая цена
Мобильный кондиционер (называемый также «напольный кондиционер») единственный тип кондиционера, который пользователь может установить самостоятельно. Для установки такого кондиционера достаточно вывести в форточку или приоткрытое окно гибкий шланг (воздуховод), по которому из кондиционера отводится горячий воздух. Учитывая, что шланг мобильного кондиционера небольшой длины (около 1 метра), при работе кондиционер должен находиться рядом с окном. Удлинять шланг не рекомендуется, так как это может нарушить тепловой режим холодильного контура. Недостатками мобильных кондиционеров являются высокий шум от компрессора, ограниченная мощность и высокая цена, сравнимая со стоимостью сплит-системы.
В некоторых моделях мобильных кондиционеров предусмотрено два воздуховода: через первый в кондиционер поступает уличный воздух, а через второй — удаляется. Это позволяет охлаждать нагревающийся радиатор (конденсатор) без использования воздуха, находящегося внутри помещения (о том, какие радиаторы есть в кондиционере и зачем они нужны, рассказывается в разделе Принцип работы кондиционера). Поясним, чем такое решение лучше традиционного варианта с одним воздуховодом. Если воздуховода для забора воздуха с улицы нет, то воздух, который отводится по единственному воздуховоду наружу, забирается из помещения. То есть охлажденный воздух выводится из помещения, а на его место через двери и щели в окнах поступает теплый воздух — это заметно снижает эффективность работы кондиционера. Для решения этой проблемы и был создан мобильный кондиционер с двумя воздуховодами, имеющий более высокую эффективность охлаждения.
При мощности свыше 3–4 кВт охлаждать конденсатор даже через два воздуховода нецелесообразно, так как поток воздуха через них становится слишком большим. В таких моделях конденсатор делают в виде отдельного блока с вентилятором. Этот блок вывешивается за окно и подсоединяется к внутреннему блоку с помощью быстроразъемных соединений (защелок). Такой кондиционер называют мобильной сплит-системой, поскольку он состоит из двух блоков — внутреннего и наружного. Однако, в отличие от традиционной сплит-системы, кондиционер такого типа сохраняет достоинства и недостатки своих мобильных собратьев: установку кондиционера может произвести неподготовленный пользователь, но шумный компрессор по-прежнему расположен во внутреннем блоке.
Некоторые современные модели мобильных кондиционеров оснащают пультом дистанционного управления. Также они могут иметь функцию автоматического удаления конденсата. В процессе работы кондиционера на его теплообменнике конденсируется влага, которая стекает в специальный бак. Нагреваясь от компрессора, эта вода испаряется и удаляется вместе с горячим воздухом наружу, но, если влажность воздуха будет высокой, то даже в таких моделях воду из бака придется периодически выливать.
Учитывая недостатки мобильных кондиционеров, использовать их рекомендуется только там, где нет возможности установить сплит-систему: на даче, в арендуемой квартире и т. п.
Оконные кондиционеры
Самая низкая цена, простой монтаж Повышенный шум, устанавливается в оконном проеме.
Когда-то это был наиболее распространенный тип кондиционеров, однако в настоящее время, в связи со снижением спроса, лишь немногие производители предлагают подобные модели. Для установки оконного кондиционера необходимо вырезать прямоугольное отверстие в оконном стекле или тонкой стене. Кондиционер устанавливается таким образом, чтобы большая его часть находилась снаружи помещения. В этой части корпуса расположены вентиляционные решетки, через которые удаляется нагретый воздух. Внутри же остается только небольшая часть моноблока с декоративной передней панелью, через которую охлажденный воздух поступает в помещение. Типовая мощность оконных кондиционеров от 1,5 до 6 кВт. Наиболее простые из них могут только охлаждать воздух, более дорогие имеют режим нагрева и пульт дистанционного управления.
Основным недостатком оконного кондиционера считается высокий уровень шума, создаваемый компрессором, а достоинствами невысокая цена (от 5 000 рублей) и простота установки. Низкая популярность оконных кондиционеров объясняется тем, что при их монтаже нарушается теплоизоляция помещения (зимой холодный воздух будет проникать внутрь через корпус кондиционера). Однако в регионах с теплым климатом этот недостаток не является критичным, поэтому на юге России оконные кондиционеры занимают заметную долю рынка.
Разновидности потолочных кондиционеров
Любой кондиционер, в том числе потолочный, обладает рядом характеристик, на которые нужно обратить внимание. Вы должны определиться с мощностью (исходя из размеров помещения), компрессором (он бывает инверторный и обычный; первый дороже, но эффективнее), наличием дополнительных функций (обогрев, очищение воздуха), а также с типом корпуса кондиционера. Вы должны определиться с мощностью (исходя из размеров помещения), компрессором (он бывает инверторный и обычный; первый дороже, но эффективнее), наличием дополнительных функций (обогрев, очищение воздуха), а также с типом корпуса кондиционера
Вы должны определиться с мощностью (исходя из размеров помещения), компрессором (он бывает инверторный и обычный; первый дороже, но эффективнее), наличием дополнительных функций (обогрев, очищение воздуха), а также с типом корпуса кондиционера.
Предлагаем подробно остановиться на корпусах.
Кассетный кондиционер
Ранее мы уже рассказывали о кассетных кондиционерах. Обязательно прочтите статью ниже, чтобы узнать об этом подробнее.
Вкратце: кассетный кондиционер монтируется в межпотолочное пространство, зачастую имеет квадратную форму и используется как эстетичная замена стандартному настенному кондиционеру, который вы наверняка видели в квартирах.
Кассетный кондиционер состоит из одного наружного блока, который монтируется за пределами помещения (например, на фасаде здания), и одного или более внутренних блоков, которые устанавливаются в комнате. Кассетные кондиционеры отличаются небольшой толщиной корпуса (от 25 см).
Для монтажа кассетной сплит системы потолочного типа важно, чтобы высота потолка была не менее 2.7-3 метров, поскольку большинство таких кондиционеров отнимают от 30 до 50 см полезного пространства. Если ваши потолки ниже 2.7 метров, лучше выбрать кондиционер другого типа
Канальный кондиционер
Канальные системы кондиционирования состоят из стандартного наружного блока, который крепится к фасаду, и внутренних блоков вытянутой формы, которые монтируются в межпотолочное пространство.
Канальный кондиционер требует меньше места, чем кассетный. Посмотрите на изображение ниже: канальный кондиционер установлен в короб, который практически не скрадывает пространство над головой.
Канальный кондиционер
Однако, важно понимать, что канальная система — это скорее улучшенный вариант приточно-вытяжной вентиляции, чем полноценный кондиционер. Такая система лишена привычного нагрева, но отлично справляется в жаркие летние дни и подходит для закрытых пространств без окон. Но учтите, что в межсезонье воздуховоды нужно подогревать, иначе с улицы в помещение будут попадать потоки холодного воздуха
Но учтите, что в межсезонье воздуховоды нужно подогревать, иначе с улицы в помещение будут попадать потоки холодного воздуха
Такая система лишена привычного нагрева, но отлично справляется в жаркие летние дни и подходит для закрытых пространств без окон. Но учтите, что в межсезонье воздуховоды нужно подогревать, иначе с улицы в помещение будут попадать потоки холодного воздуха.

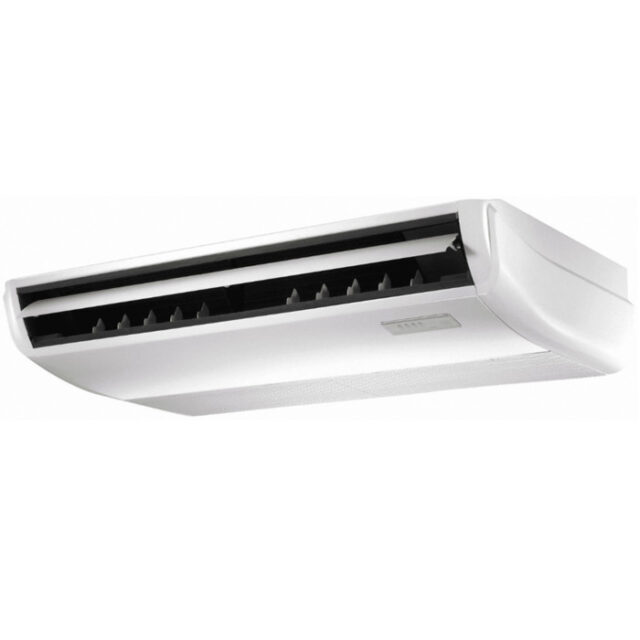

Настенно-потолочный кондиционер
Если в помещении штукатуренные или просто очень низкие потолки, можно установить настенно-потолочный кондиционер. С виду он похож на привычный настенный аппарат, но имеет плоскую форму. На одной из граней внутреннего блока кондиционера располагаются воздуховоды.
Кондиционеры такого типа отлично справляются с охлаждением и нагревом помещений площадью до 80-90 квадратных метров. При бОльшей площади рациональнее использовать кассетные или напольно-потолочные системы (о них мы расскажем далее).
Напольно-потолочный кондиционер
Название кажется абсурдным: как кондиционер может быть одновременно и напольным, и потолочным? Все просто: при монтаже этой системы применяется связка из двух типов внутренних блоков — настенно-потолочного (о нем мы говорили ранее) и напольного. Посмотрите на изображение ниже, чтобы понять суть этой системы.
Связка из напольного и настенно-потолочного блока образует очень мощную систему кондиционирования, которая способна охладить большие площади. Напольные блоки с виду похожи на современные радиаторы отопления, поэтому отлично впишутся в интерьер.
