Освещение в бане, парилке, предбаннике своими руками

Проектирование схемы

Для составления схемы электропроводки в бане вам необходимо определиться с количеством точек подключения к ней – осветительных устройств, розеток под конкретное оборудование, выключателей и т.д. Следует оговориться, что выключатели, как и распределительные коробки категорически запрещено устанавливать в парной, они должны находиться в раздевалке или предбаннике. Мойка для этого тоже не подходит из-за наличия влаги. Проводку в парилке нельзя приближать к печке или дымоходу ближе, чем на 80 см, эти требования необходимо учитывать на этапе проектирования.

Посмотрите на рисунок, здесь приведен один из простых примеров электрификации бани. Проводка подключена двумя независимыми выводами, питающими каждый свою розетку и группу ламп освещения. Такой вариант поможет спокойно выйти из помещения, если на одной из секций возникнет короткое замыкание, так как источники естественного освещения зачастую отсутствуют.

Если вы планируете установку специфического оборудования, к примеру, водонагревательного котла или стиральной машины, для них следует предусмотреть отдельную линию на схеме проводки с большим сечением жилы, чем на лампу. Стиральная машина и бойлер обязательно устанавливаются в сухих условиях. В таком случае их также отдельно следует отображать на схеме проводки.

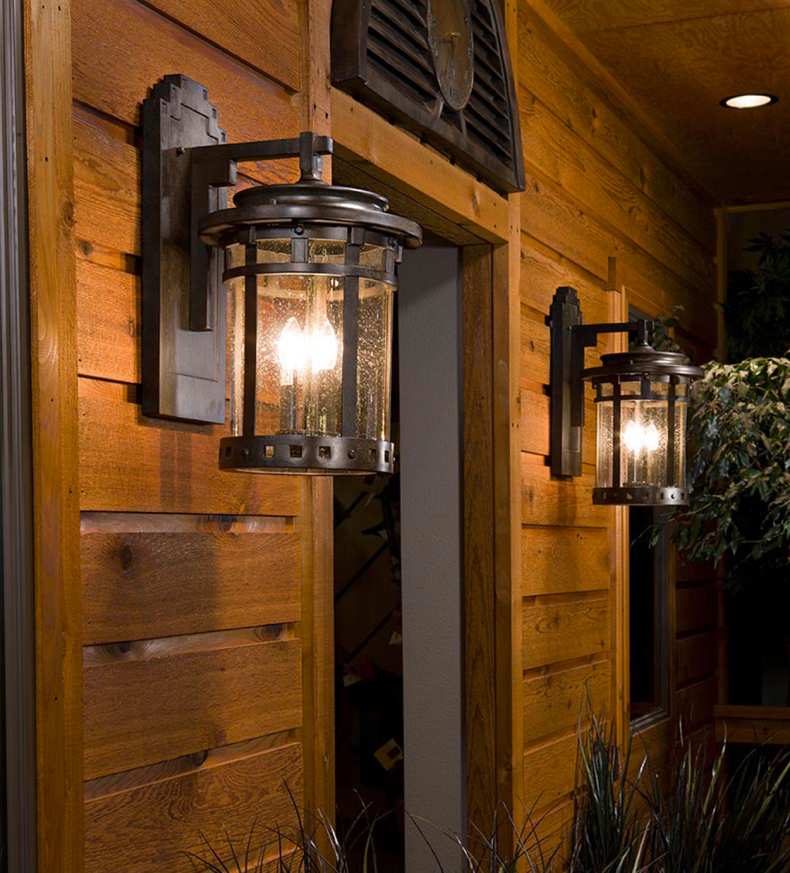

Внешняя подсветка бани

Обычно освещается лишь та территория возле бани, которая видна из дома. При планировке нужно исходить из следующих соображений:

количество отверстий в стенах должно быть минимальным;
внешняя подсветка должна быть экономной;
проводка должна проходить как можно дальше от стен, в особенности от утепляющего материала;
свечение должно быть холодным, чтобы конструкция не нагревалась.

Этап 1. Электрокабель проводится между декоративным покрытием и кровлей, крепится к нижней части стропил. Устанавливаются светильники, один из них рекомендуется установить над входом для освещения подхода к бане.

Этап 2. Если в качестве декоративной обшивки использовалась пластиковая вагонка (а в большинстве случаев так и есть), то выбираются точечные светильники с низким профилем. Патроны при этом должны быть резьбовыми – это позволит использовать более широкий ассортимент ламп.

В нижней части стропил в соответствующих местах крепятся зажимы для гофрированного шланга, необходимого для прокладки кабеля.

Этап 3. Теперь стоит детальнее поговорить о лампах, которые требуются для освещения бани. Они должны быть малой мощности (5 Вт будет достаточно), за исключением той, что предназначена для установки над входной дверью (минимум 17 Вт). Это дает сразу несколько преимуществ:

экономится электроэнергия;
не нагревается вагонка;
потоки теплого воздуха не уходят под кровлю.

Если устанавливать четыре лампы – по одной на каждую стену – то общая мощность внешней подсветки будет следующей:

5 Вт х 3 + 17 Bт = 32 Вт

Конечно, для полноценного освещения этого недостаточно, но для усиления эффекта можно использовать лампы с зеркальными колбами – так свет не будет рассеиваться по сторонам.

Другой способ

Освещение бани своими руками можно обеспечить и другим способом – установить в землю светильники примерно в полутора метрах от стен. Но это обойдется в несколько раз дороже, ведь количество затраченных материалов и произведенных работ будет большим.

Для этого потребуется:

планировка ландшафта (на пути света не должно быть никаких преград);
подземная укладка кабелей;
герметичные светильники.

Грамотное устройство освещения бани позволит с максимальным комфортом довольствоваться ее целебным эффектом. Но выбор того или иного способа все же остается за владельцем.

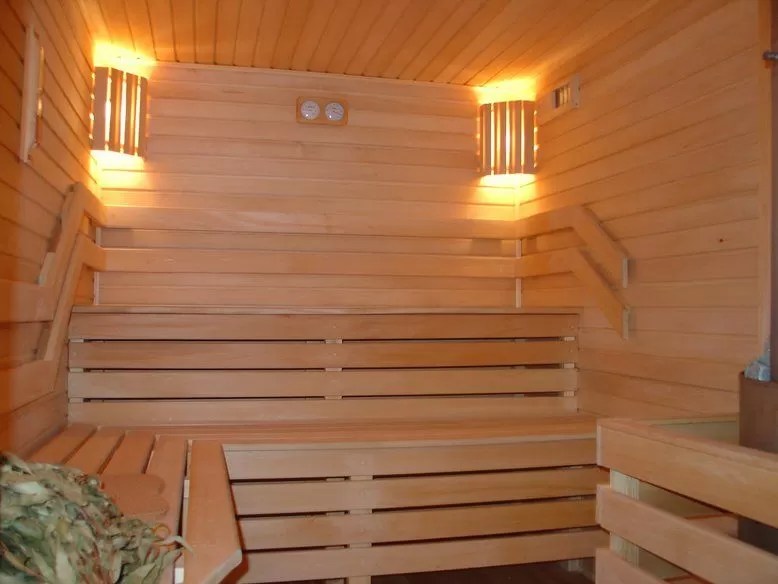

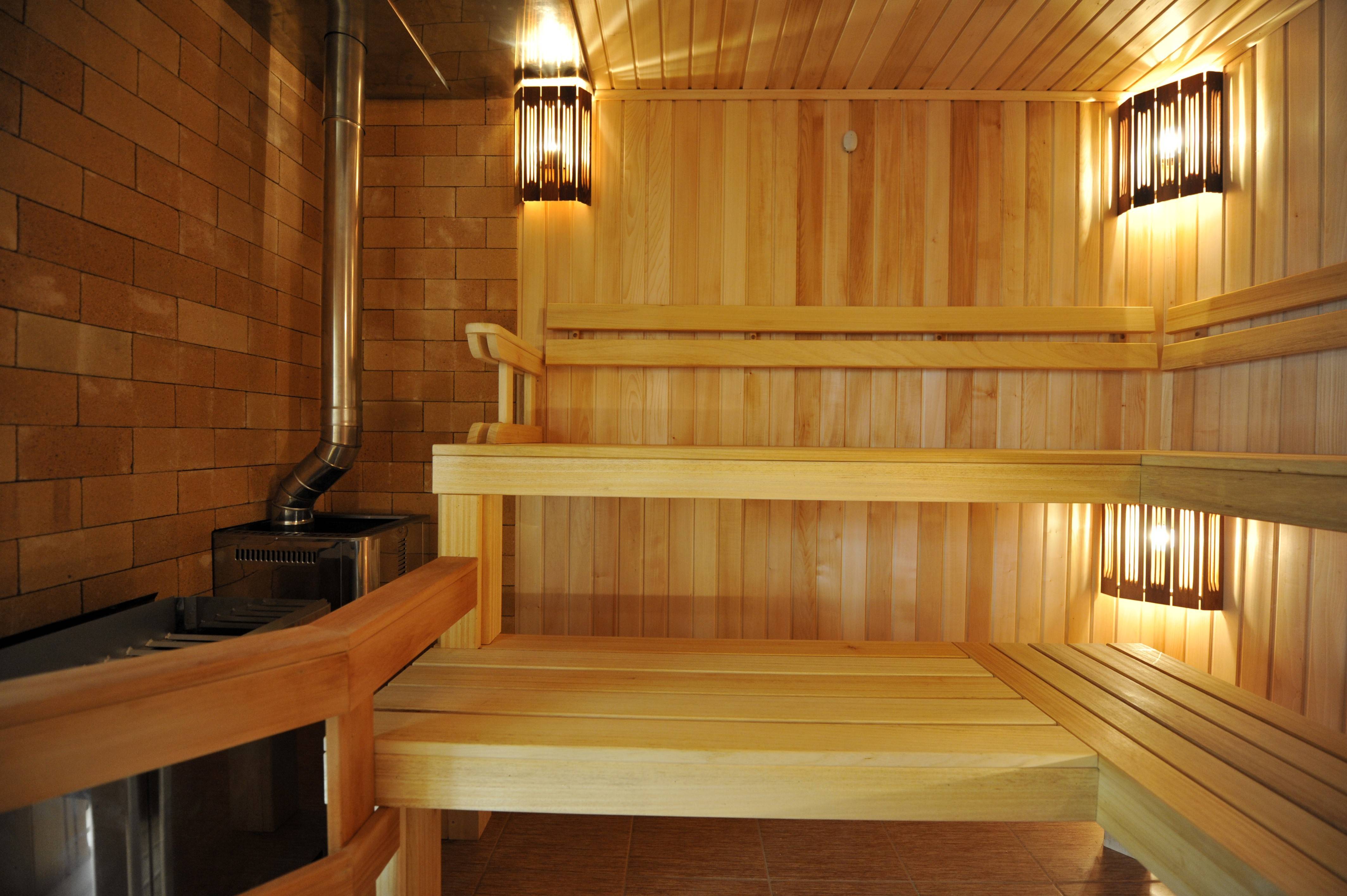

Мягкое освещение очень важно для комфортных процедур

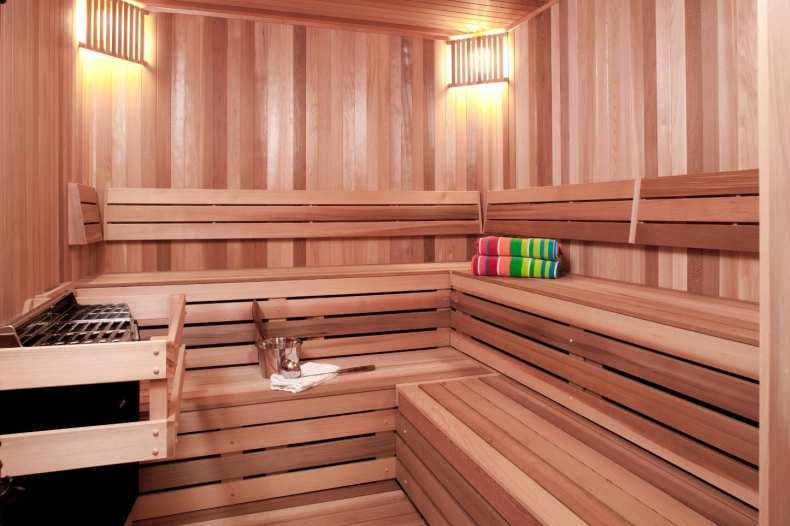

Какие лампы подойдут в парилку

В первую очередь нужно помнить простое правило: светильники в парилке нельзя ставить на потолке. Они всегда закрепляются на стене с отступом как минимум в 30 см от потолка. Причем располагать их надо в третьей зоне, во второй можно поставить только подсветку, сориентироваться проще всего по схеме.

В первой зоне ставить светильники и прокладывать кабель запрещено.

Нужно помнить несколько простых рекомендаций:

Подсветку второй зоны можно делать с использованием светильников с термостойкостью от 50 градусов. Но лучше и туда ставить варианты, выдерживающие высокие температуры, чтобы исключить любые проблемы.

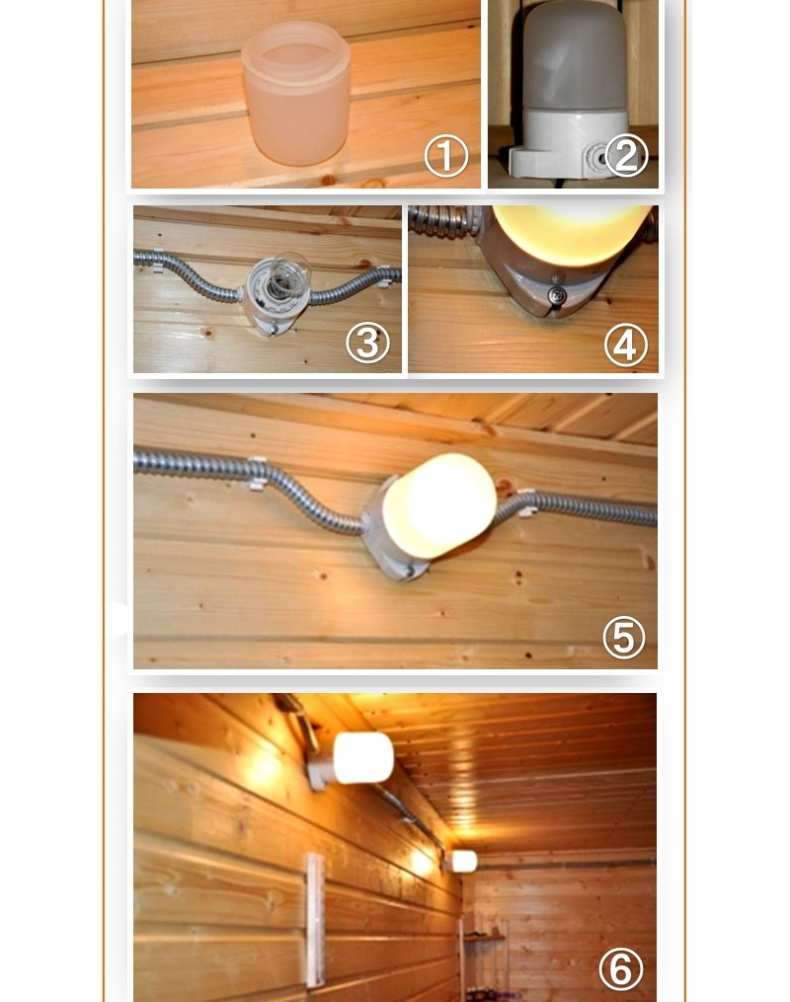

В третьей зоне ставится основное освещение, выбирать следует только светильники с уровнем влагозащищенности не ниже IP54. При этом плафон и корпус должны нормально выдерживать нагревание до 125 градусов.
При выборе лучше всего отдавать предпочтение моделям с керамическим основанием, они намного лучше переносят нагревание. Пластиковые основы – не лучшее решение для парилки с перепадами температуры и влажности.
Плафон может быть из матового стекла или термостойкого полимерного материала. Обычно для герметичности между плафоном и корпусом ставится силиконовая прокладка.

Из видео узнаете, стоит ли использовать светодиодные лампы в бане.

Что касается источников света, вариантов может быть несколько. Все они хорошо показали себя в работе, поэтому выбирать надо исходя из особенностей парилки и бюджета:

Лампы накаливания – традиционный вариант, используемый до сих пор. Они потребляют много электричества, служат не очень долго, зато дешевые. Обычно в плафоны нельзя ставить лампочки мощностью больше 60 Вт, поэтому свет получается не очень ярким, оттенок желтый, близкий к естественному.

Галогенные варианты хорошо работают в парилке, так как сами нагреваются до высоких температур, поэтому горячий воздух им не вредит

Они отличаются качеством света и могут работать как от стандартного, так и от низковольтного напряжения, что очень важно. Срок службы не очень большой, для максимальной эффективности следует приобретать светильники в термостойком исполнении.

Люминесцентные лампы позволяют оборудовать комфортное освещение в сауне или парилке, так как имеют разные варианты яркости и светятся с минимальным показателем мерцания

Они бывают разных форм и размеров, главное – купить модель с высокой степенью защиты от влаги и нагрева.

Светодиодные светильники раньше не использовались в парилках, так как плохо переносили экстремальные условия. Но сейчас появились модели, которые специально разработаны для высоких температур, надо выбирать только варианты для саун, стандартное оборудование использовать нельзя. Диоды потребляют мало электричества, дают мягкий рассеянный свет и работают от низких напряжений.

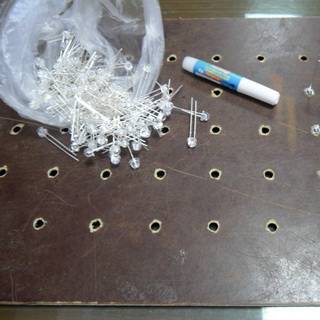

Оптоволоконные осветительные системы считаются одними из лучших для парилок. Они состоят из проектора и длинных светопропускающих элементов, которые ставятся в нужных местах и дают комфортный свет. Вариант сложнее в монтаже и стоит намного дороже других решений, зато выдерживает нагрев до 200 градусов и обеспечивает максимальный уровень безопасности.

С помощью оптоволоконной системы в парилке можно сделать эффект звездного неба.

Обзор цен на популярные светильники для бани.

Требования, разрешительная документация

На бытовом уровне все понимают, что система освещения в парной, а конкретно – схема и условия укладки проводки, выключатели и розетки должны соответствовать двум условиям:

Сохранять работоспособность в условиях повышенных температур, длительного контакта с горячим влажным паром или водным конденсатом;
Освещение в парной бани по рабочему напряжению и исполнению электрической арматуры должно быть гарантированно безопасным для здоровья человека даже в условиях повреждения изоляции.

Можно добавить в перечень требования о противопожарном исполнении проводки в системе освещения, но подобные мероприятия обычно считаются лишними. Потребляемая электрическая мощность даже при использовании в парилке бани современных светодиодных ламп редко превышает несколько десятков ватт. Для освещения этого достаточно, но чтобы стать причиной возгорания даже китайского провода этого будет мало.

Не объединяйте проводку освещения парной с силовым кабелем для ТЭНа в бане, иначе не избежать короткого замыкания

Важно! Если делать парную в виде пристройки бани к жилому дому, то изменение в плане домостроения придется официально регистрировать, иначе все это будет самострой. Будет правильным после обустройства своими руками освещения в парилке обратиться в компанию, имеющую лицензию на выполнение электромонтажных работ, для составления акта о соответствии электрической арматуры, проводки и светильников действующим нормам

Этот документ поможет получить разрешение от чиновников Горэнерго на регистрацию и эксплуатацию бани

Будет правильным после обустройства своими руками освещения в парилке обратиться в компанию, имеющую лицензию на выполнение электромонтажных работ, для составления акта о соответствии электрической арматуры, проводки и светильников действующим нормам. Этот документ поможет получить разрешение от чиновников Горэнерго на регистрацию и эксплуатацию бани.

В любом случае разрешительные документы, акты обследования и сертификаты на проводку, светильники и приборы управления станут страховкой при возникновении спорных ситуаций.

Регламентирующие документы

Обычно при планировании освещения в парной бани ссылаются на два документа:

Правила технической эксплуатации электроустановок потребителей, глава 2.12 «Электрическое освещение»;
Ведомственные строительные нормы ВСН 59 – 88, п.2.28.

Парная бани признается помещением с особыми условиями эксплуатациями, повышенной влажностью и высокой температурой воздуха. Соответственно для оборудования освещения в парилке бани должен использоваться понижающий трансформатор 12В и низковольтные источники света.

Примерный план расположения светильников в парной и востальных помещения бани

Советы профессионалов

Рекомендуют обращать внимание на такие моменты:

Часто допускаемая ошибка ‒ установка в парной не встроенного регулятора к электронагревателю. Исправить ее можно, установив ограничитель, который будет автоматически отключать оборудование от сети при достижении отметки в 140 градусов.
В парной и душевой не должно быть каких-либо соединений из нескольких кусков кабелей, скрученных между собой. Любое нарушение в изоляции ‒ это риск внезапного замыкания проводки и возгорания.
Для экономии владельцы часто укладывают кабель прямо над печью. Это запрещено техникой пожарной безопасности. Каким бы термостойким не оказался кабель при постоянном действии высокой температуры всегда есть риск деформации и возгорания.
Когда автоматов много ‒ это небезопасно. Многие мастера уверяют хозяев, что чем больше будет установлено в бане автоматов под каждое оборудование, тем ниже риск перегрузки сети. Но практика показывает обратное. Малейшее некачественное соединение станет причиной короткого замыкания – достаточно закрепить один автомат на входе, который при превышении допустимой нагрузки отключит питание.

Прокладывать электрический кабель ‒ ответственный этап строительства бани. Попытка взяться за монтаж без знаний и опыта грозит печальными последствиями вплоть до пожара. Здесь не стоит экономить на материале. За советом и разрешением лучше сразу обратиться в ответственную службу. Поручить монтажные работы стоит электрикам или выполнить их самому, но под их руководством.

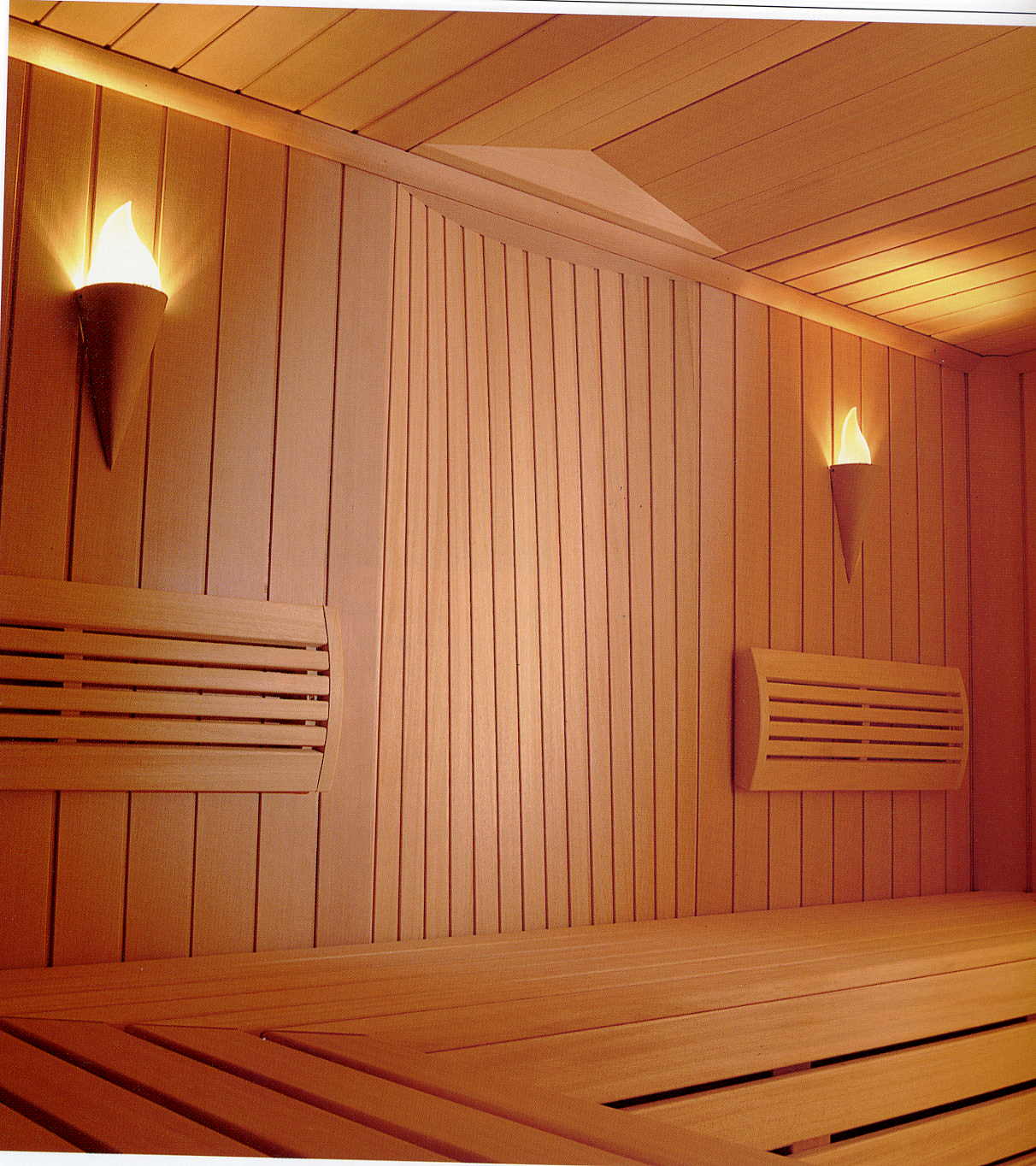

Особенности освещения парилки в бане

Учитывая 100% влажность, возможность прямого попадания воды в этом помещении можно устанавливать только специально спроектированные осветительные приборы, а выключатели и другие элементы управления освещением желательно располагать в предбаннике или комнате отдыха.

Выбирая освещение в парилке бани следует учесть, что под потолком температура может быть довольно значительной. Поэтому лучше не использовать лампы дневного света, а также понимать, что освещение в бане светодиодной лентой или экономными светодиодными лампами в условиях парилки не прослужит заявленный производителем срок из-за более быстрого старения и помутнения пластика в условиях высокой температуры.

Поэтому для верхнего освещения рекомендуют использовать защищенные от брызг светильники с термостойким стеклом в сочетании с лампой накаливания. Если вы планируете разнообразить подсветку, сделать ее оригинальной и позволяющей создать особую атмосферу, можно использовать влагозащищенные светодиодные ленты, располагать которые следует как можно ближе к полу для продления срока их службы. Элементы питания и управления такими лентами также следует вынести за пределы парилки.

В поисках ответа на вопрос, как сделать освещение в бане долговечным, безопасным и оригинальным, можно обратиться к современным технологиям и остановить выбор на оптоволоконных светильниках. Они стоят достаточно дорого, однако принцип их действия, когда источник света стоит за пределами парилки, а световая энергия передается к светильникам по оптоволокну, позволяет обойтись в парилке вообще без электроприборов и сделать ее освещение современным и оригинальным

При выборе оптоволоконного освещения для парилки также следует обратить внимание на материал оптоволокна и отдать предпочтение стеклу перед пластиком, поскольку в температурном режиме этого помещения он может быстро помутнеть

Осуществление выбора кабеля

Группы горючести тех или иных кабелей, а также их определения, содержащиеся в ПУЭ, являются извечной причиной возникновения дискуссий.

На практике же выясняется, что оптимальным для осуществления электропроводки в бане является кабель типа ВВГнг – LS (хотя предельный рабочий нагрев кабеля составляет всего лишь 70 градусов по Цельсию), либо кабель, обозначаемый аббревиатурой РКГМ.

Оболочка последнего, состоящая из органической резины и стекловолокна является в надлежащей степени устойчивой к сильному нагреву.
Кроме того, именно данная разновидность кабеля является в соответствующей степени подходящей для осуществления его прокладки непосредственно на изоляторах, что превращает его практически в идеальный вариант кабеля для прокладывания электропроводки в бане.

Что можно купить в магазине

сотнинескольких тысяч рублейНекоторые модели явно не предназначены вообще для того, чтобы ставить в парную

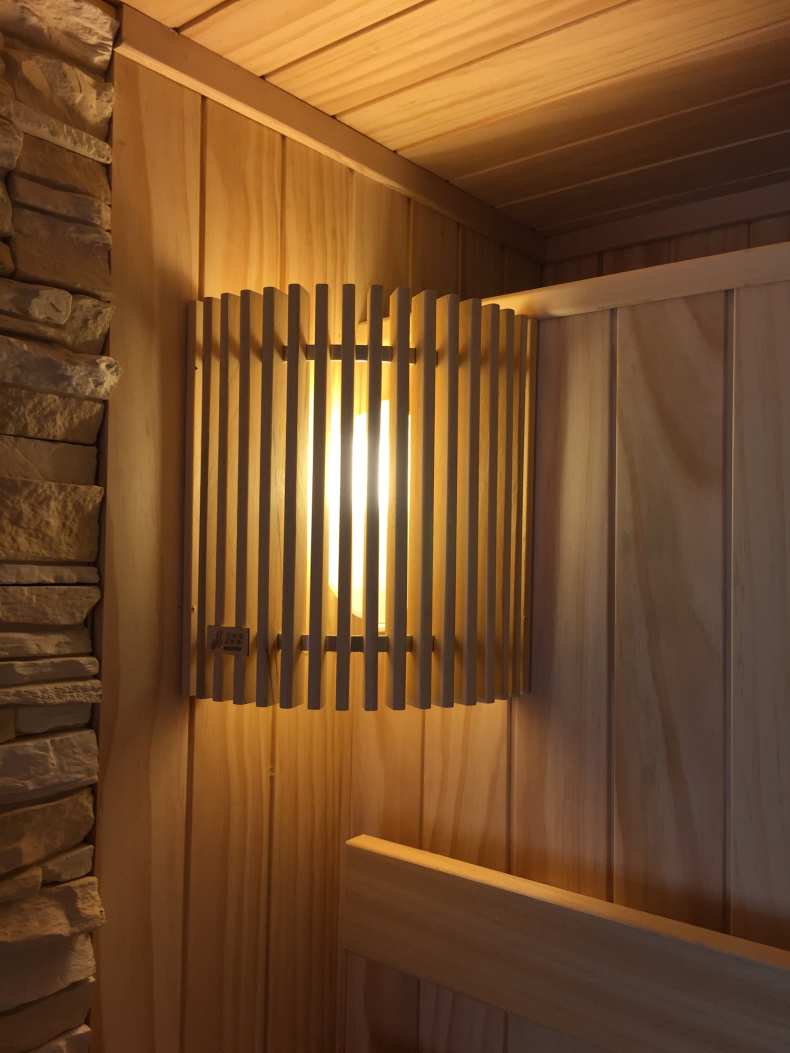

Повторимся — для парной вам нужен простой влагозащищенный светильник с классом защиты не менее IP44. Для герметичности у него имеется прокладка из резины или силикона. Основание не будет сделано ни из дерева, ни из пластика. Прозрачная или матовая часть, если и будет из пластика, то на него должны даваться какие-то температурные гарантии (уточнить у продавца).

Если нет желания разбираться со всем ассортиментом, который вам предложат в магазине, определитесь для начала с бюджетом — российские светильники для парной в баню стоят в разы дешевле зарубежных. Некоторые из них сделаны как аналоги наиболее популярных зарубежных моделей.

ВНИМАНИЕ! Среди прочего попадаются плафончики из гималайской соли. Не рекомендуем приобретать их для русской парилки — это все та же соль, что в солонке, и высокая влажность ее разъест!

Нормы по освещению бань и саун

Прежде всего давайте остановимся на нормах, которые предъявляют нормативные документы к освещению бань и саун. Как известно баня состоит из как минимум двух помещений парной и моечной. Но в большинстве случаев в бане еще имеется комната отдыха, а иногда и бассейн. И нормы освещенности всех этих элементов бани разительно отличаются.

Нормы освещения парилки

Итак:

Освещение в парилке бани должно быть не меньше 75 лк. При этом нормируемой поверхностью является пол помещения. Поэтому даже если вы любитель полутьмы в парилке вам следует учитывать этот факт. Кстати такой же норматив действует по отношению к моечным, душевым и раздевальным помещениям в бане.
В банной комнате отдыха должна быть достаточно комфортная атмосфера. Поэтому здесь нормой освещения является 150 лк. При этом интересно то, что данная освещенность должна быть обеспечена на высоте 0,8 метра над полом. То есть примерно на уровне стола или колен сидящего человека.
Если у вас в бане планируется установка бассейна, то его вы должны осветить на уровне 100 лк. Этого должно быть достаточно для комфортного плаванья и выхода из бассейна.

Если вы собираетесь делать электрическую сеть в бане своими руками, то для вас будет интересным и нормы по уровню защиты светильников, устанавливаемых в бане. В этом нам поможет п.2.30 ВСН 59 – 88.

Согласно этих норм в парной бани допускается применять лампы накаливания, люминесцентные и даже газоразрядные лампы с уровнем защиты не ниже IP Но по уровню защиты есть другие ограничения которые мы рассмотрим ниже. В то же время рекомендуется применять лампы накаливания или люминесцентные лампы. И не верти тем, кто рассказывает, что люминесцентные лампы от такой температуры могут взорваться.

Кстати, освещение в бане парилке и моечных сейчас часто реализуют за счет специальных противотуманных светильников. Они имеют специальное матовое стекло и даже при густом паре создают должную освещенность помещения.

Правильное освещение в бане

Для освещения бассейнов так же допускается применять любые лампы с уровнем защиты не ниже IP А вот рекомендуется применять именно лампы накаливания. Для освещения зон отдыха, раздевалок и других подобных помещений можно применять любые светильники с любым уровнем защиты. Ведь эти помещения не относятся к особо влажным или жарким.

Светильники: их разновидности и способы самостоятельного изготовления

А вот возможности изготовления элементов освещения в бане своими руками несколько ограничены. У вас не получится изготовить детали термостойкого плафона, вы можете только собрать его из готовых деталей.

Предлагаем ознакомиться Блюда в кружке в микроволновке

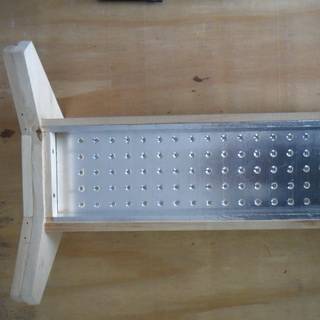

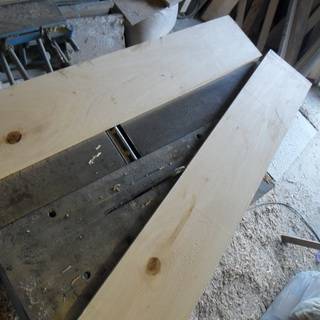

А вот люстра — вполне по силам любому, кто владеет самыми элементарными навыками столярных работ. Впрочем, не будем здесь вдаваться в подробности, потому что есть готовый материал, где детально описаны виды светильников, ламп внутри них и даны видеоинструкции по самостоятельному изготовлению люстры. А в этом разделе все про светильники для бань и саун.

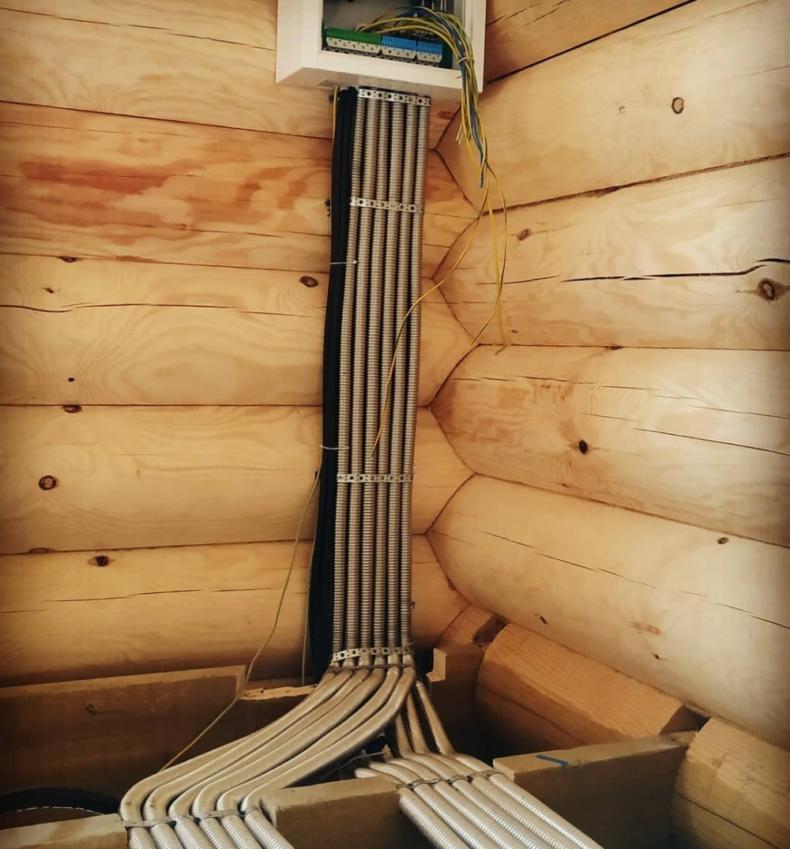

Требования по монтажу электрического кабеля в парной

Применение разного рода автотрансформаторов недопустимо, так как для подобного оборудования требуется влагозащищенный корпус для первичной обмотки, а также отдельный узел для вторичной.

В правилах по монтажу электрооборудования также сказано, что нужно монтировать АКБ с лампой аварийного освещения с датчиком напряжения на вторичной обмотке трансформатора.

Итоговый объем работ, которые скорее всего придется произвести при прокладке освещения, можно вывести в виде списка:

Высчитать максимально точно итоговую нагрузку на энергосеть (желательно в 2 вариантах: в общем на баню и отдельно на парную).
Подобрать лучший вариант ввода электрокабеля в бани и способ последующего монтажа электропроводки в парной.
Придется набросать примерный проект по всему объему работ, так будет проще в дальнейшем работать, так как будут определены места выключателей и осветительных приборов.
Подыскиваем место для щитка с УЗО и рядом обустраиваем платформу с группой выключателей питания всех помещений.
Исходя из данных потребления приборов подсчитываем общую нагрузку.
Далее подбираем необходимое сечение проводки, ориентируясь на максимально возможную нагрузку отдельных узлов.

Дополнительно придется обустроить 2 заземляющих контура, причем они должны располагаться в противоположных углах бани. Два контура потребуется из-за того, что влажность в помещении разная, а потому и электропроводимость отличается.

Как сделать своими руками

Освещение в парилке производится своими руками по простому плану:

— подготовка инструмента;

— подбирается освещение в сауне;

— разметка;

— укладка проводки;

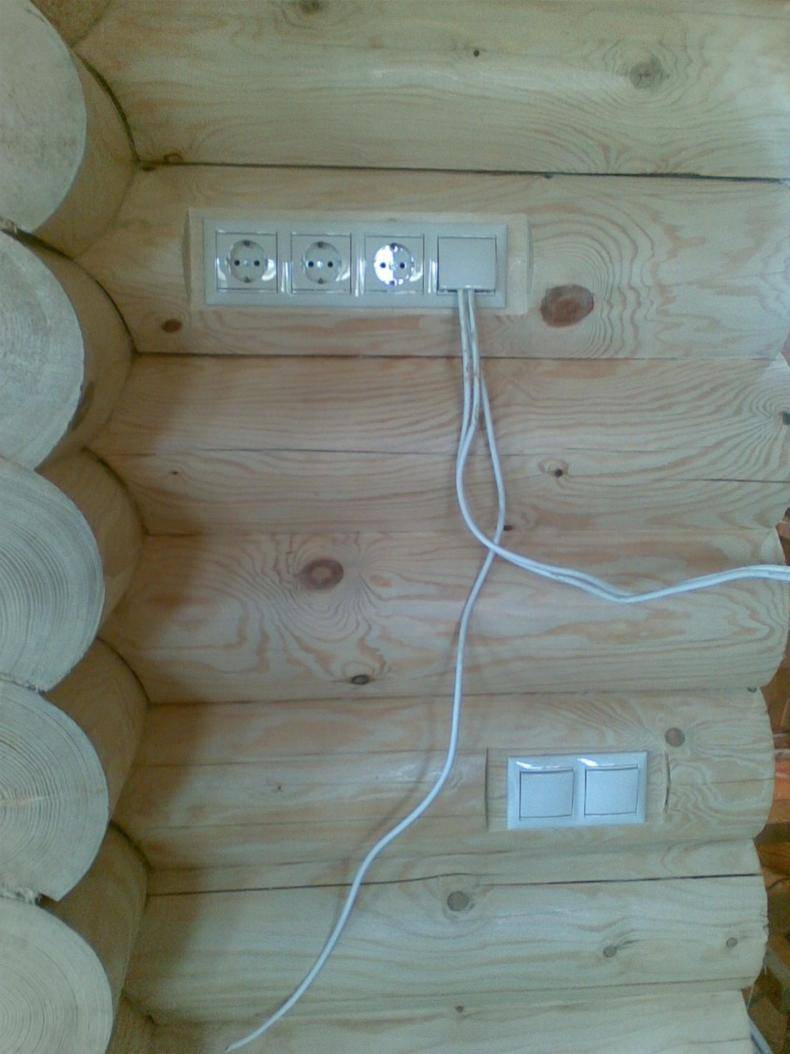

— переключатель на освещение в бане в комнате отдыха;

— монтаж щитка.Освещение в парной будет рабочим, когда верно рассчитано рабочее напряжение

Это означает, что важно брать во внимание мощность всех светильников. В парилке своими руками провод прокладывает в коробке. По технологии укладка проводящего узла производится над потолком

Парный тип установки рассматривает лишь для большого помещения. Самое интересное, что люстры могут быть установлены в ряд. Проводить провод к выключателю стоит после отметки. Короб для этого может использоваться лишь цельный.В предбаннике используются подвязки для того, что провод находился на своем месте. Плафон крепится на последнем этапе монтажа

По технологии укладка проводящего узла производится над потолком. Парный тип установки рассматривает лишь для большого помещения. Самое интересное, что люстры могут быть установлены в ряд. Проводить провод к выключателю стоит после отметки. Короб для этого может использоваться лишь цельный.В предбаннике используются подвязки для того, что провод находился на своем месте. Плафон крепится на последнем этапе монтажа.

Схема

Когда рассматривается сауна, освещение на 2 точки зависит от схемы. Интересны варианты с одним переключателем и розеткой. В этом случае на помещение около 5 квадратных метров потребуется около 12 погонных метров кабеля.Первый светильник в парилку своими руками устанавливается за щитком. Далее по схеме монтируется розетка

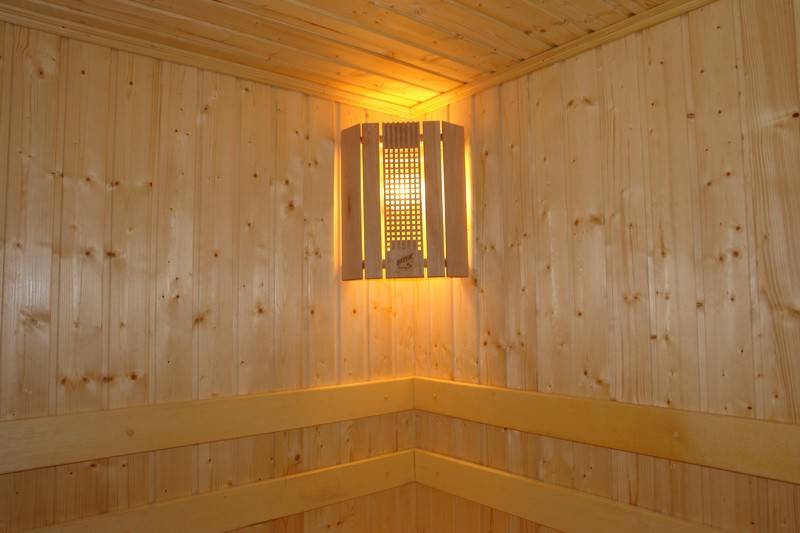

Важно следить, чтобы светильник в парную своими руками был установлен по центру. Подсветка для сауны еще может производить по параллельной схеме

Такой вариант уместен, когда рассматривается четыре и более источников света. Светильники их разновидности и способы самостоятельного изготовления

Свет в парилке бывает разных типов. Первое разделение связано с местом крепления. Освещение в бане своими руками устанавливается на стену либо потолок. Хороши первые и вторые варианты, однако учитывается мощность:

— малая;

— средняя;

— высокая. Освещение в парной бани малой мощности подходит для больших помещений, однако требуется много точек. Светильники в баню своими руками также разделяются по габаритам. Есть малые, средние и большие размеры. В бане и парилке товары предлагаются с ограждениями и без них. Комната отдыха может быть украшена необычными плафонами. Отсюда вытекает разделение по материалам:

— пластик;

— металл;

— керамика.

Парилки отличаются по дизайну. Где-то хорошо смотрится натуральный камень. В парилку еще пойдут соляные лампы, которые делаются с малой и высокой мощностью. Плафоны под них устанавливаются выпуклые, вытянутые, приплюснутые. Парилка не потеряет в дизайне, если используются одинарные или двойные ограждения.
