Подключение бойлера косвенного нагрева: 2 вида обвязки

Правила обвязки

Чтобы достигнуть максимальной экономии энергии, снизить объем потребления, нужно тщательно изолировать трубу от потерь тепла. Если основная ветка и обратка проходят по стене, вместо поддержания теплой воды для разбора можно получить отопительную систему для вертикального ограждения.

Советы по совершенствованию обвязки:

• Работы по монтажу лучше выполнять вместе с монтажом котла, дополнительных агрегатов системы ГВС. Врезать обратную подачу жидкости для нагрева в готовую схему сложно. Иногда устройства изначально расположены так, что для этого нет свободного места.
• Монтаж бойлера косвенного нагрева требует обустройства основания, т. к. в зависимости от габаритов его вес может быть значительным.
• На выходе ветки ГВС из бойлера ставят мембранный гидроаккумулятор. Требуется автономность каждой ветки подачи, для отсечения устанавливают шаровые вентили. Противоток воды в обратном направлении предупреждают обратным клапаном.
• Нельзя крепить трубы к тонким перегородкам из слабых материалов. Кронштейны крепят анкерными дюбелями, которые выдерживают нагрузку без деформации.

Независимо от принятой схемы трубы устанавливают на уровне котла или немного выше. Патрубки направляют по ходу движения к котлу.

Управлять рекциркуляционной системой можно по времени, по температуре или одновременно по двум показателям.

Схемы и правила подключения БКН

Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.

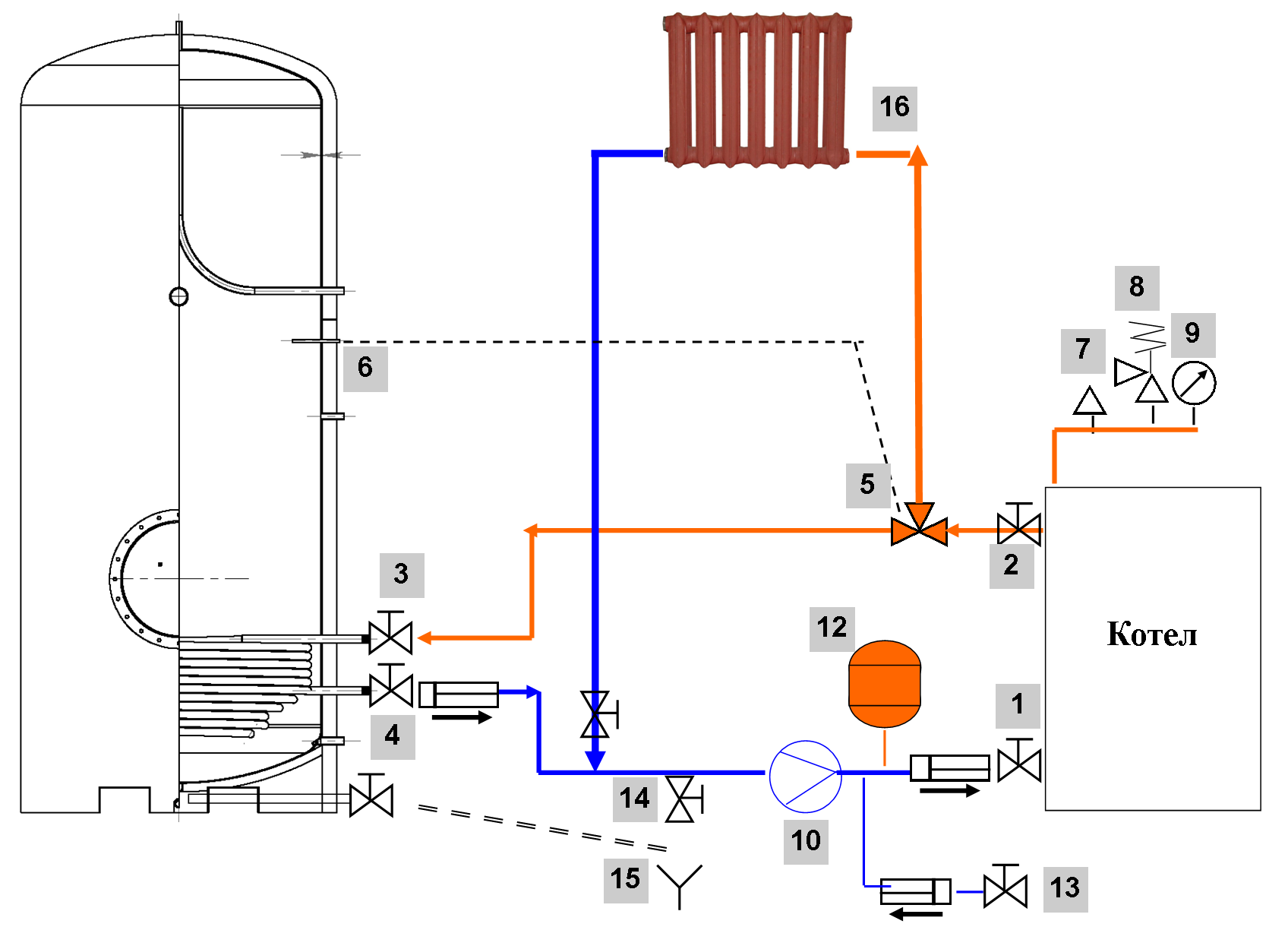

#1: Способ обвязки с трехходовым клапаном

Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан. Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.

Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН (+)

По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме

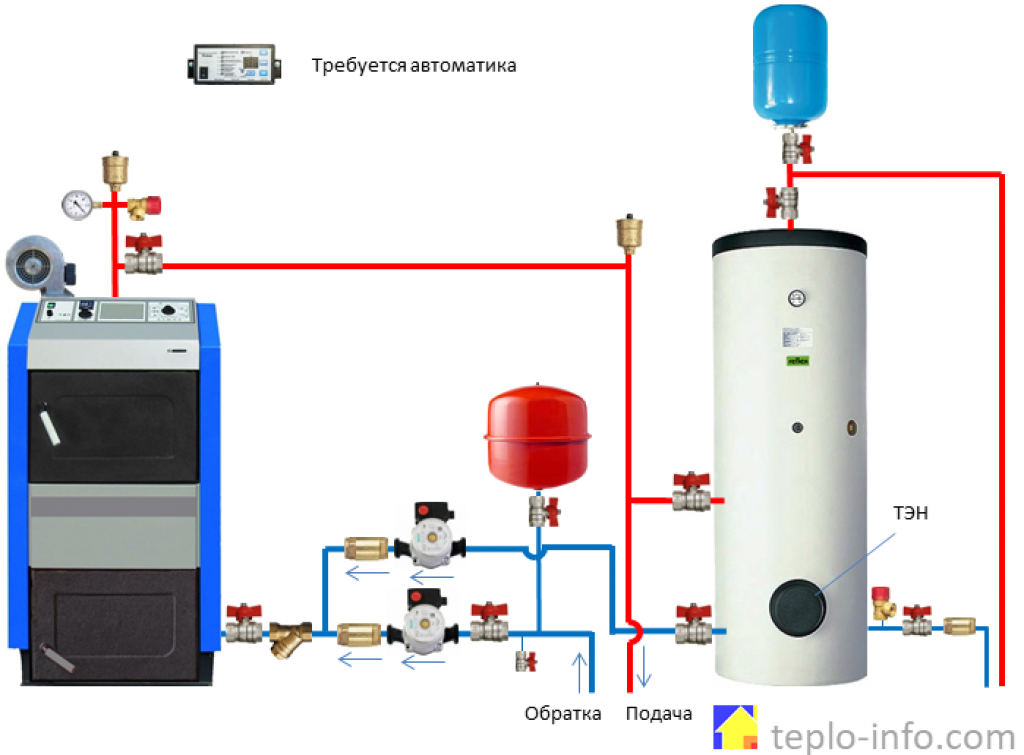

#2: Вариант с двумя циркуляционными насосами

Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.

Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции (+)

Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.

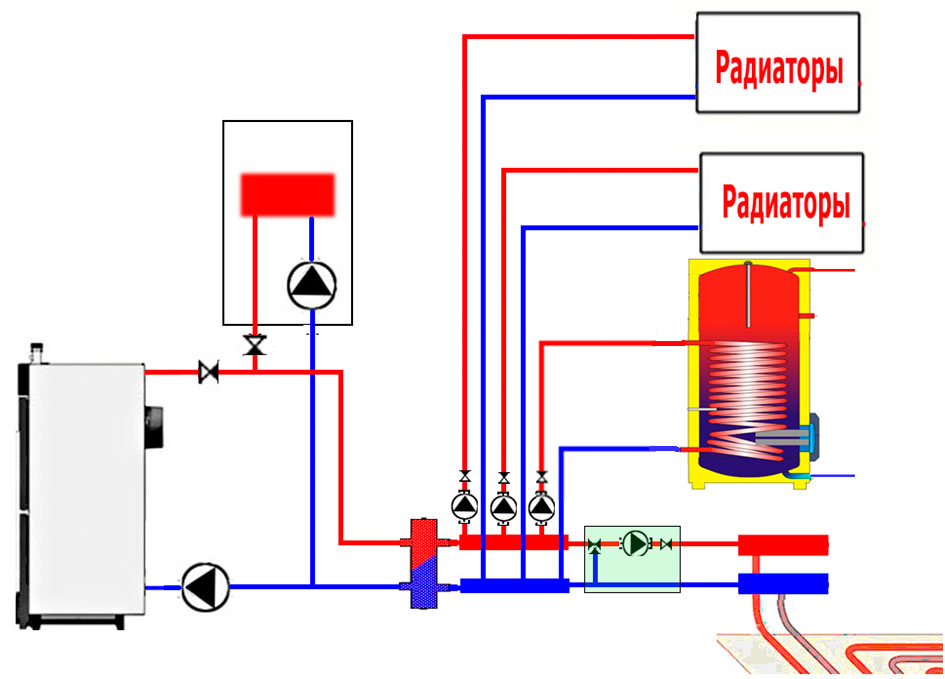

#3: Обвязка с гидравлической стрелкой

Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.

Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку (+)

Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.

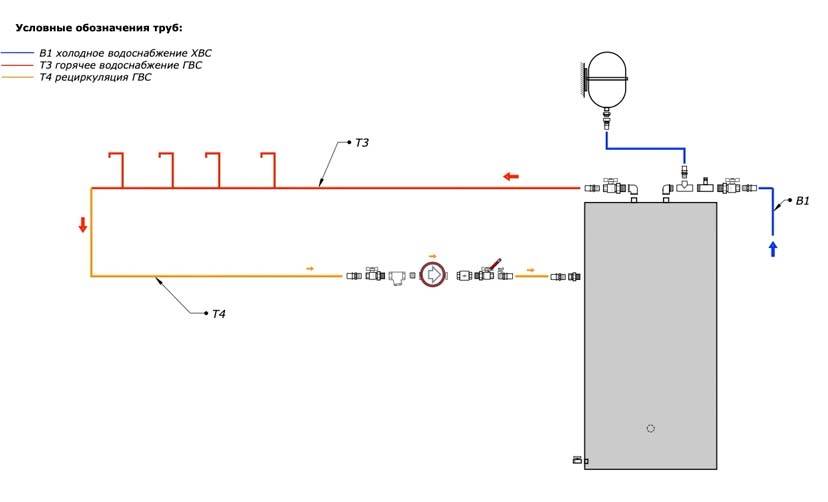

#4: Использование рециркуляции теплоносителя

Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.

Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей (+)

Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.

Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.

#5: Система для работы с энергонезависимым котлом

Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше (+)

Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.

Подключение к системе отопления

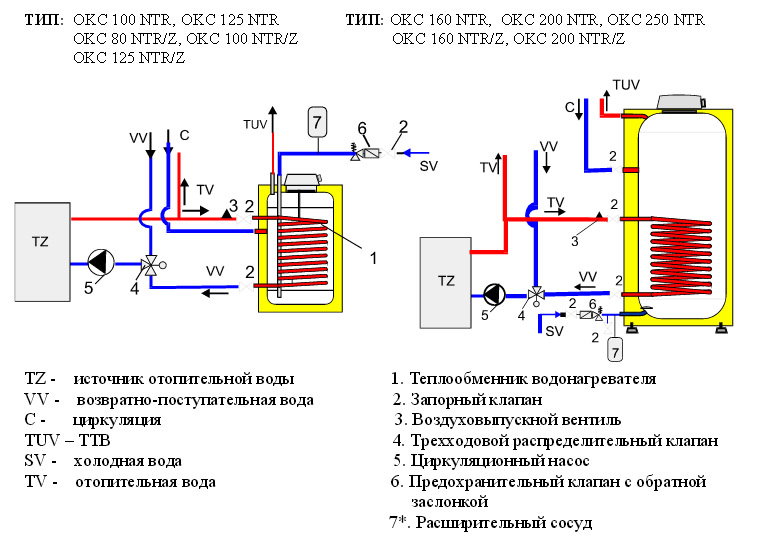

Как правило, в инструкции к оборудованию прилагается специализированная инструкция, на основании которой можно достаточно быстро разобраться со всеми нюансами подключения к системе отопления. Также есть обвязка, на которой промаркированы все патрубки, а также указывается направление теплоносителя и места, где нужно будет осуществить установку вентилей и кранов. Если вы решили самостоятельно осуществить процесс подключения данного оборудования к системе отопления, то мы предлагаем вам изучить три основных схемы действий:

• Самым удобным и рациональным способом считается последовательное подключение к котлу. В данном случае, труба с теплоносителем, которая отходит от котла (отопительной системы), должна быть разделена не две ветки. Чтобы осуществить такие действия, нужно использовать трехходовый кран. Одна ветка должна быть подключена к верхнему патрубку водонагревателя. Другая ветка должна быть подключена к системе отопления. Перед разветвлением должен стоять насос, который создает необходимые параметры напора в подающем трубопроводе. Термостат активизирует работу трехходового крана, после чего, теплоноситель направляется в специализированный змеевик бойлера, или же радиатора. При постоянной работе такой системы, или же в случае сезонного использования, температура нагрева может регулироваться специальным возвратным клапаном электромагнитного типа. Данный клапан устанавливается на обоих подающих ветках системы;
• Последовательное подключение. Данный вариант подключения также используется достаточно часто. В данной ситуации бойлер косвенного нагрева устанавливается стандартным образом. Выходной патрубок, на котором установлен запорный вентиль, должен быть подключен к радиатору (прямому контуру). Перед тройником, по ходу движения теплоносителя именно к системе отопления, следует врезать обратный клапан. Холодная вода будет подаваться через запорный вентиль;
• Также есть схема врезки с учетом движения теплоносителя под определенным напором, речь идет о системе ГВС, и данная система установки подходит для периодического потребления горячей воды. Работа контуров в данном случае параллельно, и обеспечивается она врезкой насосов в подающие ветки после тройника. В данной ситуации, отработанный теплоноситель из бойлера будет обратно поступать в систему. Осуществить процесс подключения нужно будет через термостат, который будет подавать определенные сигналы о падении температурного режима в баке. Что касается движения теплоносителя в змеевике, то оно будет очень интенсивным, что позволяет достаточно быстро нагревать воду для потребления. Следует отметить, что на подающей магистрали также должен быть установлен свой, отдельный насос циркуляционного типа. Структура присоединения водопровода будет стандартной. На всех ответвлениях системы должна быть монтирована арматура запорного типа.

Сборка системы открытого типа с аккумулятором тепла

Организация такого типа отопительной системы выполняется по следующей схеме:

• На два штуцера твердотопливного котла устанавливают отсекающие краны.
• Подключают расширительный бак. При этом место его размещения должно находиться на самом высоком уровне относительно других элементов отопительного контура.
• На патрубки аккумулятора тепла также устанавливают краны.
• Соединяют котел и теплоаккумулятор посредством двух труб.
• Врезают две трубки в контур между теплоаккумулятором и котлом, отступив небольшое расстояние от кранов. На этих трубках также устанавливают запорную арматуру. Дополнительные трубки позволят нагревать теплоноситель от твердотопливного котла, не используя аккумулятор тепла.

• Далее врезают перемычку для соединения подающей и обратной трубы в промежутке между теплоаккумулятором и котлом. Для крепления перемычки к подаче можно использовать сварку или фитинги, на обратной трубе перемычка закрепляется посредством трехходового клапана. По образованному малому кругу происходит циркуляция теплоносителя, пока его температура не достигнет 60 градусов. При более сильном нагревании вода начинает двигаться по большому кругу, захватывая аккумулятор тепла.
• Подключают фильтр для очистки воды и циркуляционный насос. Оба устройства необходимо установить на обратной трубе контура отопления, оптимальным местом считается промежуток между котлом и трехходовым клапаном. Здесь располагают отвод с насосом и фильтром. Следует помнить, что перед этими элементами и после них в обязательном порядке монтируются краны. Преимуществом П-образного отвода является возможность установки байпаса, по нему будет осуществляться движение теплоносителя при отсутствии электроэнергии. Естественно, газовая котельная в частном доме должна иметь достаточно места для размещения всего необходимого оборудования.

Расчет

Для того чтобы узнать отношение длины змеевика к объему бака, нужно применить следующую формулу:

Здесь:

d – диаметр трубок (в метрах);

p – мощность змеевика (тепловая) в кВт;

ΔТ – отличие температур нагреваемой воды и теплоносителя.

Пример расчета

В качестве примера вычисления можно взять следующие параметры:

• диаметр трубы змеевика 0.01 м;
• мощность змеевика 30 кВт;
• температуры теплоносителя 80 градусов по Цельсию;
• объем бака 200 литров;
• температура нагреваемой воды 15 градусов по Цельсию.

Далее необходимо провести расчет:

Ввод и вывод теплоносителя желательно делать с одной стороны. Таким образом, будет достигнут максимальный уровень удобства.

Правильный подбор водонагревателя с косвенным нагревом

Бойлер косвенного нагрева (БКН) высокоэффективное устройство с современными системами автоматизации тепловых процессов, служит для выпуска горячей воды Т до 65 С.

Внешне БКН похож на традиционный электрический водонагреватель, хотя его современные модификации имеют более эргономичную прямоугольную форму.

Источником тепловой энергии служит отопительный котел, работающий на любом энергоносителе от отходов до электрической энергии.

Базисный элемент — стальной или латунный теплообменный аппарат змеевикового типа, имеющей большую площадью нагрева, в сравнительно небольшом объеме накопительного бака, покрытого защитным эмалевым слоем.

Перед тем как установить БКН необходимо правильно его подобрать под реальные условия эксплуатации: источник теплоснабжения и объем водопользования по услугам ГВС.

Основные параметры выбора схемы подключения бойлер косвенного нагрева:

1. Рабочий объем в литрах. При этом термины “общий объем ” и “рабочий объем” различны, поскольку змеевиковый теплообменник забирает определенную часть бака, поэтому нужно выбирать по рабочему показателю.
2. Внешний источник нагрева, вид топлива и выходная температура теплоносителя.
3. Тепловая мощность внешнего источника. Котел должен обеспечивать не только отопительную нагрузку, но ГВС. Так для нагрева объема воды в 200 л потребуется резервная мощность не менее 40 кВт.
4. Материал рабочей емкости: с покрытием из эмали, стеклокерамики и стеклофарфора, из нержавеющего металла или термостойкого пластика.
5. Теплоизоляция — для защиты БКН от тепловых потерь, лучше всего, если в качестве теплоизоляции будет применен полиуретан.
6. Система защиты и регулирования.

Важные особенности

Помимо выбора геометрических и тепловых характеристик БКН необходимо учесть многие параметры, чтобы тепловая схема подключения бойлера косвенного нагрева к газовому котлу была максимально эффективной.

Для этого пользователь должен выполнить определенные условия:

1. Выбрать оптимальное месторасположение, специалисты утверждают что расположение БКН должно быть максимально приближено к котлу.
2. Обеспечить защиту от теплового удлинения конструкции, для этого интегрировать в схему БКН на выходе ГВС из устройства мембранный гидроаккумулятор с объемом 10 % от рабочего объема бойлера.
3. Перед тем как подключить бойлер оснащают каждую линию подвода/отвода по греющей и нагреваемой среде шаровыми кранами.
4. Чтобы выполнить защиту от противотока, на водопроводной воде устанавливают обратный клапан.
5. Выполняют очистку воды с установкой фильтра перед подачей водопроводной воды в БКН.
6. Установку настенной конструкции БКН выполняют на капитальных стенах с предварительной обработкой пожаробезопасными материалами.
7. Установка БКН выполняется выше уровня котлоагрегата либо на одном с ним уровне.

Выбор объема бака

В торговой сети сегодня много предложений по аппаратам БКН, как отечественных, так и зарубежных производителей с емкостями круглого и прямоугольного сечения, напольного и настенного монтажа. И если для электрических нагревателей наиболее популярными являются модели объемом от 80 до 100 л.

Для БКН используются более мощные варианты, начиная от 200 до 1500 л. Это вызвано тем, что многие собственники такую конструкцию используют для создания бака-аккумумятора, с целью создания равномерной нагрузки источника теплоснабжения в ночное время суток. В такой схеме ночью вода для ГВС нагревается, а днем расходуется.

Размер рабочей емкости выбирают, учитывая необходимость обеспечения всех членов семьи горячей водой. Существует формула расчетного водопотребления.

На практике часто пользуются следующими данными:

• 2 пользователя – 80 л;
• 3 пользователя – 100 л;
• 4 пользователя – 120 л;
• 5 пользователя – 150 л.

Размеры БКН также важно учитывать при монтаже. Для настенного размещения могут применяться установки с рабочим объемом бака — до 150 л, а с большими размерами допускается устанавливать только с напольным размещением. Место установки должно иметь свободный доступ, чтобы можно было правильно выполнить обвязку и разместить вспомогательное оборудование в виде запорно-регулирующей аппаратуры, защитных клапанов, воздушников, насосов и гидроаккумулятор

Место установки должно иметь свободный доступ, чтобы можно было правильно выполнить обвязку и разместить вспомогательное оборудование в виде запорно-регулирующей аппаратуры, защитных клапанов, воздушников, насосов и гидроаккумулятор.

Подключение нескольких котлов в одну систему

В регионах, где имеется нестабильная подача газа или электроэнергии прибегают к установке двух котлов, например, твердотопливного и газового. Два агрегата могут работать по разным схемам:

1. Последовательное подключение – между агрегатами устанавливается термоаккумулятор, в который поступает от твердотопливного котла подогретый теплоноситель. Затем он направляется в систему с газовым устройством, а после расходится потребителям.
2. Параллельное подключение – в этом случае работа твердотопливного агрегата контролируется датчиками безопасности. Также устанавливается трехходовый клапан, с помощью которого можно отключить любой из агрегатов.

Составляющие бойлера косвенного нагрева

Бак

Его изготавливают из нержавеющей и эмалированной стали. Так как баки из нержавеющей стали дорогие, то было придумано решение покрывать углеродистую сталь эмалью, которая будет защищать от коррозии. Так же встречаются баки с титановым покрытием, но они менее популярны.

Змеевик

Змеевик бывает с нижним, а бывает с верхним теплообменником. Так же встречаются в продажи бак сразу с двумя теплообменниками.

Назначение нижнего теплообменника-для догрева теплоносителя в емкости от другого источника тепла. А, верхний может применяться, как и нижний, а может для прямого приготовления горячей воды для нужд. Это значит, что верхний змеевик подключается к водопроводу и вода будет нагреваться от теплоносителя системы отопления внутри в бака.

Поверхность змеевиков бывает ребристая, а бывают гладкая. Специалисты рекомендуют приобретать бак косвенного нагрева с гладкой поверхностью спирали, так как его легче отмыть от коррозии.

Анод

Основное назначение-это защитить бак от образования коррозии. Бывает магнитный и титановый. Так как анод считается расходным материалом, то ежегодно должна проводиться проверка. И в случае необходимости, замена его на новый.

Фланцевая заглушка

Предназначена для ревизии бака, и, чтобы помыть его изнутри. Вместо заглушки зачастую устанавливают электротэн до 35кВт, мощность зависит от модели бойлера. Так как мощность тэна большая происходит непрерывный нагрев воды.

Фланцевая заглушка внизу бака

Заглушка

Её можно выкрутить и установить электротэн до 10кВт. Но, график нагрева возможен только сменный. Дело в том, что из-за низкой мощности тэн может работать 6ч. через 6ч. (либо 3ч. через 3ч.).

Материалы и инструменты

Материалы:

• Трубы, запорная арматура, обратные клапаны — к ним не предъявляется особых требований: используйте те же материалы, что и для работы с ГВС или системами отопления.
• Расширительный бачок — на систему бытового водоснабжения требуется отдельный, служит для предотвращения резких перепадов давления при открытии/закрытии кранов.

Внимание! Бачок должен быть предназначен для использования с горячей водой, обычно подобные устройства обозначаются специальной маркировкой. Циркуляционный насос — в контур теплообмена с водонагревателем, как правило, устанавливается отдельный насос

Циркуляционный насос — в контур теплообмена с водонагревателем, как правило, устанавливается отдельный насос.

Кроме того, в системах ГВС с рециркуляцией, требуется отдельный насос для циркуляции воды в контуре ГВС.

Это избавит от необходимости ждать поступления горячей воды по трубам большой длины от места установки водонагревателя: вода сразу будет горячей.

• Провода и мелкая электрическая обвязка — если планируется подключение термостата водонагревателя к автоматике котла.
• Крепёж — особенно в случае настенной установки, также для закрепления труб и насосов.
• Стандартный сантехнический набор герметиков, уплотнителей, прокладок.

Инструмент:

• газовый ключ;
• гаечные ключи различных диаметров;
• ключ разводной;
• строительный уровень;
• перфоратор, отвёртки, шуруповёрт;
• минимальный набор электрика: нож, кусачки, изолента, тестер фазы.

Процесс монтажа: как подключить

В идеале бойлер должен находиться как можно ближе к котлу отопления для минимизации теплопотерь.

Подача холодной воды всегда осуществляется в нижний патрубок бойлера, а забор горячей — из верхнего.

1. Выберите место размещения водонагревателя так, чтобы не мешал и был удобен в обслуживании. Монтируете кронштейны, подставки, закрепляете его на них.
2. Подключаетесь к сети ХВС: делаете отвод, ставите запорный кран и фильтр грубой очистки.
3. Через тройник отводите линию ХВС к потребителям, второй выход подключаете к бойлеру через предохранительный клапан.
4. Подключаете к бойлеру линию ГВС в доме, не забывая про расширительный бачок на ней. Кроме того, ставите краны-байпасы, чтобы можно было отключить его от контура на время обслуживания.
5. Теперь подключаете бойлер к газовому котлу по одной из приведённых схем. Не забудьте отключить котёл и перекрыть систему перед подключением!
6. Подключите электронику, датчики, насосы согласно инструкции.

Запуск и проверка

После монтажа в первую очередь необходимо подключить и заполнить бойлер холодной водой. Убедитесь, что из системы удалены все воздушные пробки, а бойлер заполнен полностью, чтобы не привести к его перегреву.

Когда бойлер заполнен, выставляете желаемую температуру с помощью автоматики. Запускаете котёл, открываете подачу теплоносителя из системы отопления к бойлеру.

Когда система выйдет на рабочий режим, убедитесь, что предохранительный клапан (обычно настроен на 8 бар) не подтекает, т. е. в системе нет избыточного давления. А также следует проверить все соединения, уплотнители и краны на предмет протечек.

Как работают настенные газовые котлы с встроенным бойлером косвенного нагрева

Как работает навесной котел на газе с встроенным бойлером

• Первичный и вторичный теплообменник работают в постоянном режиме.
• В бойлере поддерживается постоянная температура нагрева жидкости. Внутри бойлера установлен змеевик, по которому циркулирует горячая вода. Осуществляется послойный подогрев жидкости.
• После открытия крана водоснабжения, потребителю сразу подается горячая вода, вытесняемая холодной жидкостью, поступающей в бойлер.

• Типом камеры сгорания – потребителю предлагаются газовые котлы с открытой и закрытой камерой сгорания:
  1. Атмосферные, подключаются к стандартному классическому дымоходу.
  2. В турбо котлах с закрытой камерой сгорания, отвод дыма и забор воздуха с улицы, осуществляется посредством коаксиального дымохода.
• Объемом накопительной емкости – встроенный бойлер косвенного нагрева, в зависимости от выбранной модели и ее мощности, имеет вместимость от 10 до 60 л. Существуют котлы с емкостью большего объема, но, как правило, они изготавливаются в напольном исполнении.

Бойлером косвенного нагрева, оснащается газовое отопительное оборудование, с мощностью свыше 25 кВт. В котлах с меньшей производительностью, накопительная емкость обычно не ставится.

Выбираем настенный котел отопления с внутренним бойлером

• Объем бойлера-накопителя – от вместимости бака, зависит то, какое количество горячей воды будет доступно. Для большой семьи, лучше выбирать модели, с объемом накопителя не менее 40 л.
• Пропускная способность – в технической документации четко оговаривается, какое количество горячей воды сможет подогреть котел в течение 30 минут. Указывается температура нагрева, равная 30°С.
• Мощность – точные теплотехнические расчеты произведет консультант компании, продающей отопительное оборудование. При самостоятельном подборе техники, пользуются формулой 1 кВт = 10 м². К полученному результату, добавляют запас 20-30% на ГВС.
• Защита котла и накопительной емкости – лучшими считаются котлы, оснащенные 2-3 степенями защиты от накипи, являющейся главной причиной выхода накопительной емкости из строя.

Рейтинг марок котлов с интегрированным бойлером

• Италия – Baxi, Immergas, Ariston, Sime
• Германия – Wolf, Buderus
• Франция – Chaffoteaux, De Dietrich
• Чехия – Protherm, Thermona
• Совместное производство США и Бельгия – ACV

Стоимость котла со встроенным бойлером

• Производитель – чешские, немецкие и австрийские котлы, занимают лидерство относительно стоимости среди аналогов, изготовленных заводами, расположенными в других странах ЕС.
• Мощность – котел Бакси, итальянского производителя, в 28 кВт, будет стоить приблизительно 1800€, а за 32 кВт агрегат, придется заплатить уже 2200€.
• Тип камеры сгорания – дороже всего стоят модели с закрытым горелочным устройством, использующим конденсационный принцип нагрева теплоносителя. Атмосферные аналоги, стоят на 5-10% дешевле.
• Пропускная способность и объем емкости накопителя. Настенные газовые котлы для отопления и нагрева ГВС со встроенным бойлером, способные нагреть 14 л/мин, обойдутся приблизительно в 1600€. Аналоги, с пропускной способностью 18 л/мин, стоят уже 2200€.

Преимущества котлов со встроенным бойлером

• Возможность подогрева воды даже в период пиковых нагрузок. Двухконтурный котел, при низком давлении воды, не выходит в рабочий режим. Подача газа открывается при достижении определенной интенсивности циркуляции жидкости в трубопроводе. Нагрев воды в бойлере выполняется заранее, когда присутствует нормальный напор в системе.
• Компактность – все газовые навесные отопительные котлы с встроенным накопительным бойлером, имеют небольшие размеры, что позволяет их размещение в любом хозяйственном и бытовом помещении, используемом в качестве котельной.
• Моментальная подача горячей воды – бойлер подключается к системе рециркуляции. После нагрева воды в емкости, поддерживается постоянная температура. Горячая вода начинает идти из крана водоснабжения, спустя несколько секунд после открытия.
• Простой монтаж – устройство бойлера в котле сделано таким образом, чтобы потребителю не нужно было дополнительно настраивать работу агрегата. Достаточно подвести электричество к автоматике, газ к горелке и трубопровод к подающему и обратному патрубку системы водоснабжения, расположенному на корпусе.

Минусы встроенных бойлеров в котлах

• Высокая стоимость.
• Подверженность бойлера к выходу из строя, по мере накопления кальциевых отложений.

В режиме ГВС, котел потребляет приблизительно на 30% меньше газа. Поэтому, затраты на приобретение агрегата окупаются в первые несколько отопительных сезонов.

Схемы и правила подключения БКН

Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.

Вариант #1 – обвязка с трехходовым клапаном

Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.

Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.

Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН

По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме

Вариант #2 – схема с двумя циркуляционными насосами

Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.

Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции

Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.

Вариант #3 – обвязка с гидравлической стрелкой

Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.

Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку

Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.

Вариант #4 – использование рециркуляции теплоносителя

Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.

Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей

Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.

Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.

Вариант #5 – система с энергонезависимым котлом

Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше

Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.

Подключение бойлера к котлу

Вода циркулирует в системе по двум трубам – подающей и обратной. Обычно бойлер устанавливается в том же помещении, что и котел. При подключении бойлера к котлу подающая труба из котла отопления подает теплоноситель к радиаторам и бойлеру, то есть, равномерно. После того, как вода проходит внутри бойлера, она будет возвращаться в обратную трубу, которая ведет к котлу. Другими словами, бойлер будет обогреваться по принципу радиаторов: труба подачи заполняет и нагревает прибор, а обратная труба выводит воду из него в систему и транспортирует ее обратно к котлу.

Подключение бойлера косвенного нагрева к двухконтурному котлу

В основе такой системы будет двухконтурный отопительный котел. Этот котел предусматривает одновременный подогрев воды для системы отопления и водоснабжения в двух независимых контурах. Но при использования воды из контура водоснабжения снижается температура в отопительной системе. Поэтому вода из самого котла может использоваться лишь в небольших количествах без ущерба температуре отопления, например, для того, чтобы помыть посуду. Для того чтобы использовать воду в больших количествах, используют бойлер косвенного нагрева.

Температура воды внутри бойлера зависит от температуры воды на выходе из котла. Чем выше температура воды на выходе, тем более высокую температуру воды можно получить внутри бойлера. На бойлере имеется регулятор температуры. Когда температуры воды в бойлере достигнет установленного значения значения, срабатывает трехходовой клапан, и вода от системы отопления перестает подаваться к бойлеру. Трехходовой клапан устанавливается после циркуляционного насоса, который обеспечивает циркуляцию воды по системе. Температурный датчик должен быть подключен к циркуляционному насосу.

В случае подключения бойлера к двухконтурному котлу необходимо определиться, какая система находится в приоритете — отопления или горячего водоснабжения.

• Если приоритет отдан системе горячего водоснабжения, то бойлер устанавливается параллельно системе отопления через термостатическую головку.
• Если в приоритете система отопления, то бойлер устанавливается последовательно системе отопления, термоголовка в этом случае не нужна.

Для использования бойлера в теплые период необходимо предусмотреть отключение ситемы отопления с помощью кранов. В этом случае котел в летний режим переводить не нужно. Если бойлер стоит последовательно системе отопления, то нужно предусмотреть байпас. Система отопления перекрывается кранами, байпас открывается. Если бойлер стоит параллельно системе, то байпас ставится на термостатическую головку и открывается на лето.

Подключение бойлера к одноконтурному котлу

В одноконтурных котлах нет дополнительного подогрева воды для потребления. Такой котел работает только для отопления. Поэтому бойлер будет единственным источником горячей потребительской воды. Принцип подключения – с помощью патрубков бойлер соединяется с системой отопления. После котла также устанавливается насос и трехходовой кран для перекрытия воды. Недостаток системы с одноконтурным котлом — если бойлер выйдет из строя, вы останетесь без горячей воды.
