Подъемники – виды, классификация, конструкторские решения
Строители-отделочники, постоянно выполняющие работы по монтажу потолочных гипсокартонных конструкций, знают, как сложно удерживать ГКЛ на весу. Одновременно с этим, листы нужно крепить. И что самое интересное, в конечном итоге лист должен лежать на потолочной поверхности ровно и красиво, а крепление – быть надежным.
Такие манипуляции произвести одному человеку практически невозможно, поэтому даже профессионалы постоянно берут себе кого-нибудь в напарники. Если же у вас нет помощника и даже достойного кандидата на эту должность, то специалисты рекомендуют приобрести специальный подъемник гипсокартона
По прибытию в специализированный магазин, рекомендуем обратить свое внимание на такие лейблы как Levpano и Roger Mondelin. Это наиболее качественные и надежные образцы, проверенные в деле. Агрегат фирмы Levpano
Агрегат фирмы Levpano
Основная задача подъемника ГКЛ – подъем гипсокартона к месту крепления. Подъемники наиболее востребованы при креплении ГКЛ потолков, так как только с их помощью можно максимально ровно прижать лист гипсокартона к каркасу.
Что касается высоты, то подъемники для ГКЛ бывают как с механическим приводом, так и с электрическим, поэтому вы всегда сможете отрегулировать высоту подъема. Если у вас нет лишних денег на подъемник для монтажа гипсокартона, то можно сконструировать его своими руками.
Подъемники – виды и конструкции
Вообще, существует несколько видов подъемников. Они классифицируются в зависимости от выполняемых видов работ.
Если говорить про все виды кратко, то получается примерно следующее:

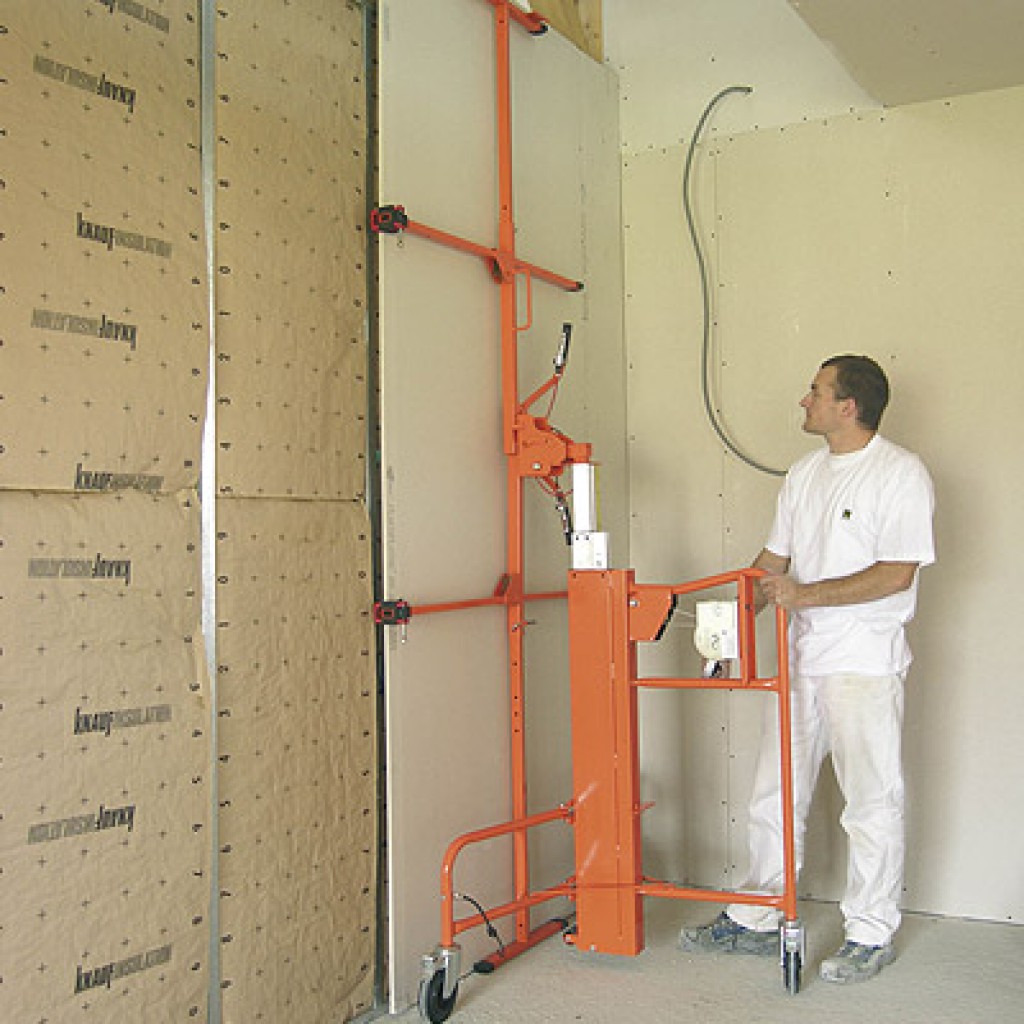

стеновой агрегат (из названия понятно, что прибор предназначен для крепления ГКЛ к вертикальным поверхностям);
Стеновой подъемник

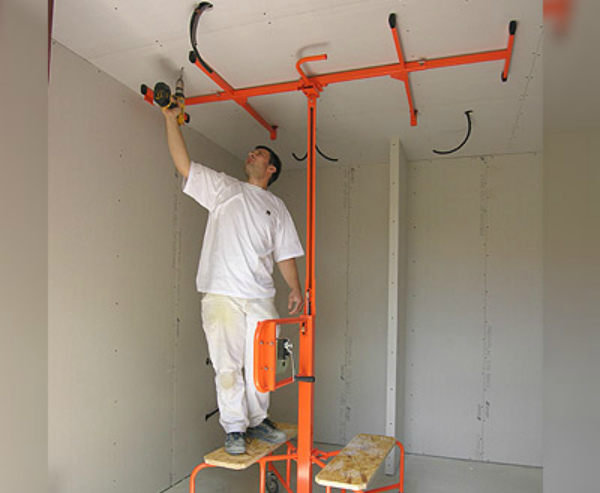

подъемник потолочный (предназначен для крепления ГКЛ на потолочные конструкции);
Потолочный подъемник
универсальный подъемник (пригоден как для потолков, так и для стен).
Универсальный агрегат
Для обеспечения максимального результата при производстве, каждый вид подъемника имеет свои характеристики и индивидуальные требования эксплуатации. Проще говоря, используя подъемник на свой лад, вы не сможете максимально эффективно организовать рабочий процесс, что, в конце концов, может привести к поломке агрегата.
Делаем подъемник своими руками
Если внимательно посмотреть на чертежи, то подъемник-распорка для гипсокартона не требует каких-либо особых затрат. Давайте рассмотрим основные приспособления и материалы, которые нам могут понадобиться в работе:
- профилированные трубы, с помощью которых обеспечивается должная жесткость каркаса;
- обрезки труб не нужно выкидывать – они пойдут на изготовление ног будущего агрегата;
- не забывайте про колеса – с их помощью передвигать конструкцию будет гораздо легче;
- если вы любитель сложных конструкций, то следует запастись тросиками и роликами.
Перед началом работ нужно заранее обзавестись чертежом (см. на фото). Также, не забывайте о правильном расчете нагрузки на конструкцию, ведь неправильный расчет приведет к поломке агрегата.
Пример чертежа
Все комплектующие конструкции скрепляются друг с другом при помощи болтов. Роль подъемного механизма исполняет механическое приспособление или же электрический мотор (вот тут-то и пригодятся тросы). Если вы изготавливаете подъемник с «ручным» приводом, то в конструкцию необходимо добавить «ноги» для большей устойчивости.
Изготовления фиксатора – как альтернатива подъемника
Не у каждого из нас есть свободное время на изготовление подъемника. Ведь если вы занимаетесь работой с потолочными конструкциями из гипсокартона всего лишь раз в несколько лет, то вам ни к чему иметь громоздкое устройство
В качестве альтернативного решения мы предлагаем обратить внимание на фиксатор
Изготовить его гораздо легче (да и быстрее) и при этом вы потратите денег по минимуму.
Вот краткая инструкция:
Вам потребуется длинный брус (на высоту вашего потолка). Горизонтальная часть конструкции и ширина должны быть не менее 90 см. Получается, что два бруса образовывают собой букву «Т». Крепятся они гвоздями, которые при забивании нужно немного топить.
Сооружение фиксатора
Теперь приступаем к изготовлению косынок. Они располагаются между горизонтальной и вертикальной частями фиксатора.
На этом фото видно, как изготавливаются косынки
По своей сути, фиксатор является обыкновенной подставкой под ГКЛ в строго горизонтальном положении. Если вы не собираетесь постоянно работать с гипсокартоном, то данная конструкция для вас – просто незаменима!

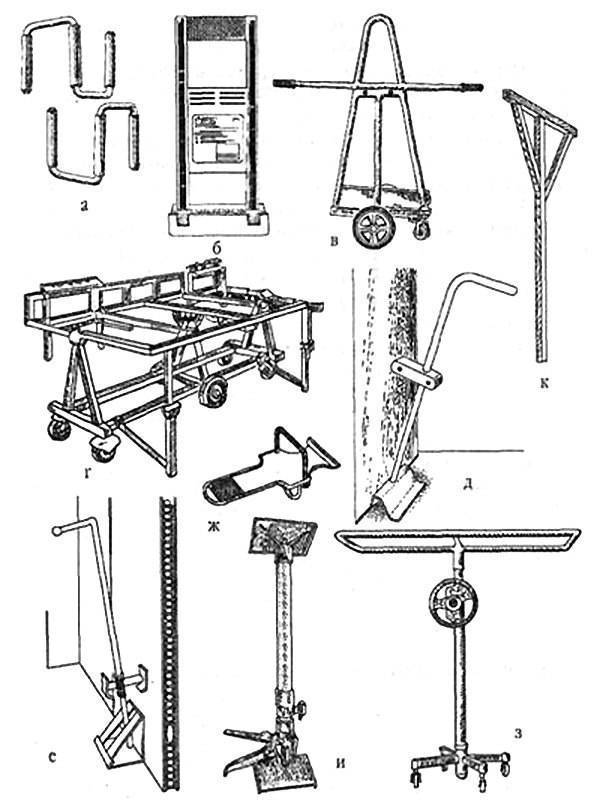

В спомогательный инструмент
Сегодня мы рассмотрим специальные приспособления для монтажа и обработки листов гипсокартона .
Подъемник
Когда отделывается потолок. мастеру очень сложно справиться с работой. Поднятие хрупких и громоздких листов к потолку и удержание их на высоте – задача непростая.
Подъемник распорка для гипсокартона – надежная станция для поднятия и удержания ГКЛ плит, да и прочих отделочных материалов, которая используется при работах с потолками, закладкой вентиляционных каналов и даже декоративной отделкой потолков. Приспособление для поднятия гипсокартона может быть выполнено из алюминия или стали, легко разбирается и собирается, удобно в работе и транспортировке. Подъемник для гипсокартона высотой в 1,4 – 1,6 м может выдержать вес материала до 60 кг, а приспособление высотой в 3,5 – 4,5 м – 30-40 кг. Зачастую, подобные подъемники дополнительно оборудованы держателями и фиксаторами.
По сути, подъемник распорка для гипсокартона можно назвать разновидностью домкрата, который способен поднимать огромные листы к потолку. Эти современные устройства позволяют самостоятельно, без помощников монтировать потолочные конструкции на высоте до 4,5 м.
Премос
Подъемник Премос – это современное приспособление для монтажа гипсокартона на потолок. Устройство во многом облегчает процесс монтажа листов, поэтому для многих оно уже стало незаменимым.
При помощи устройства Премос можно закрепить перфоратор для сверления отверстий в потолке
Премос – подъемник предназначен для подъема листов к потолку с последующей фиксацией в горизонтальном положении во время проведения потолочных работ с гипсокартоном.
- Приспособление позволяет установить и зафиксировать лист гипсокартона в любом положении;
- Перемещение листов гипсокартона с одного места на другое с устройством Премос – не проблема;
- Помимо работ с гипсокартоном, использовать приспособление можно при монтаже кондиционеров, закреплении массивных люстр, устройстве вентиляции, креплении габаритной аппаратуры.
Высота подъема устройства Премос – от 3,2 до 4,2 м, грузоподъемность достигает 100 кг при общем весе конструкции 23 кг. Устройство удобно как при транспортировке, так и при эксплуатации.
Угловые насадки для электрического инструмента
Нередко в работе с ГКЛ, особенно если она связана с достаточно сложными геометрическими формами и многоуровневыми потолками. применяются насадки для шуруповертов и дрелей. Они удобно располагаются на электрическом инструменте, могут быть зафиксированы в нескольких положениях, поворачиваются вокруг своей оси.
Приспособление для фигурной резки
Имеется в арсенале профессионалов и специальный резак для ГКЛ – балеринка, при помощи которой можно легко проделать большие, правильной формы отверстия – от 15 до 35 см. Работать инструментом легко и с ним справится даже новичок, главное, чтобы подобная штуковина была в вашем наборе инструментов.
При помощи балеринки в гипсокартоне можно делать отверстия правильной формы
Если говорить о маленьких отверстиях, скажем, от 2 до 13 см в диаметре, которые наиболее востребованы при работе с ГКЛ, то лучше использовать набор кольцевых пил по гипсокартону. Это специальные насадки для дрелей, которые применяются в работах с потолками и нишами, для устройства освещения или прокладки некоторых коммуникаций.
Для монтажа
Прикручивая лист гипсокартона к стене или потолку, можно повредить материал, если немного не учесть глубину погружения самореза. Профессионалы рекомендуют использовать специальное приспособление-насадку на дрели и шуруповерты. которая поможет с обшивкой каркаса гипсокартоном. Это бита с ограничителем, которая не даст испортить материал во время заворачивания саморезов в лист.
Для переноски
Довольно часто мы работаем в одиночку, и перенести лист гипсокартона из одного помещения в другое бывает слишком сложно. Чтобы облегчить переноску ГКЛ и были изобретены ручки-держатели для гипсокартона, которые позволяют удобно поднять лист и, придерживая, перенести, куда необходимо.
Вспомогательные инструменты способны значительно облегчить работу с гипсокартоном
Для поднятия
Чтобы аккуратно поднять гипсокартон с пола или просто немного сменить его положение, когда прикладываете лист к потолку или стене, можно использовать ножной противовес – педаль для гипсокартона, на одну сторону которой устанавливается лист гипсокартона, а вторая работает, как рычаг.
Важные нюансы
Некоторые моменты, которые необходимо учесть:
- Вне зависимости от материала, металл это или дерево, стойки и другие части, испытывающие серьезные нагрузки, требуется снабжать «косынками» или другими элементами, придающими жесткость и прочность.
- Предпочтительной является складная конструкция подъемника: так его легче транспортировать, да и места при хранении он займет намного меньше.
- Кроме стопорного устройства, имеющегося на лебедке или реечной передаче, обязательно надо предусмотреть дополнительное устройство, надежно фиксирующее рабочий стол в поднятом положении. Иначе существует риск складывания устройства под нагрузкой, что может привести к серьезным травмам. На чем точно экономить не стоит, так это на собственной безопасности.
Ячеистый стол предназначен для работы с листовым материалом и полностью заменяет собой обычные верстаки. Изготовленный из фанеры 12 мм, стол отличается простотой сборки, но при этом не уступает в прочности и функциональности своим более габаритным, но полностью стационарным собратьям. Чаще всего наши клиенты используют ячеистый стол для решения таких задач, как:
- Раскрой гипсокартона;
- Фрезеровочные работы;
- Распил материала погружной пилой.
Преимущества:
- Легко работать Ячеистый стол позволяет эффективно фиксировать заготовки или листовой материал струбцинами в любом нужном вам месте, быстро распиливать материал, обеспечивает удобный подхват и пространство для работы инструмента.
- Удобно перевозить Стол быстро и компактно складывается, занимает минимум места, а поднять его вполне под силу любому здоровому мужчине.
- Быстро собирать Монтаж ячеистого стола с помощью киянки занимает буквально несколько минут.
Производство сегодня 1200х2400х750мм На данный момент основное производство занимает новая модель ячеистого стола, который обладает рядом преимуществ по сравнению с предыдущими моделями.
Габариты одного стола составляют 1200х1200х750мм.Конструкция позволяет делать модульную сборку из нескольких единиц, а их обвязка осуществляется при помощи собственного крепежа (см.инструкцию).
Размеры являются наиболее оптимальными, как для эксплуатации, так и для транспортировки — он с лёгкостью поместиться в легковом автомобиле!
Дополнительный ярус для складирования материала позволит Вам рационально использовать полезное пространство и содержать рабочее место в порядке.
Повышенная плотность ячеек даёт значительную прочность, а парная конструкция из двух столов, которая в длину составляет 2400мм, позволяет производить полноценную работу с ГКЛ стандартного размера.
Ручная модель или с электроприводом?
Управление подъемным механизмом может выполняться двумя способами – при помощи ручки или посредством электропривода. Выбирать технику обеспечения подъема следует с учетом объемов работы и соображений эргономики. Конечно, наличие электропривода всегда облегчает действия рабочих и повышает скорость монтажа. Но если планируется нерегулярное выполнение разовых работ, то есть смысл предпочесть подъемники для гипсокартона ручного типа. Они несравнимы в показателях удобства с электрическими аналогами, но зато стоят дешевле и имеют меньшие размеры. Кроме того, есть наблюдения, что ручные механические подъемники надежнее, чем версии с электроприводом.
Подъемник для гипсокартона своими руками
Гипсокартонные листы – это один из самых востребованных отделочных материалов, но при этом и самый неудобный для самостоятельного монтажа. Установить ГКЛ на место и прикрепить одному человеку в одиночку весьма проблематично из-за значительного веса, чья масса, в зависимости от толщины и разновидности, колеблется в интервале 18 – 35 кг, а также из-за обширной поверхности. Особенно это актуально, если речь идет об отделке потолка. Выход – использовать подъемник для гипсокартона.Чтобы упростить изготовление подъемника, можно использовать не только готовую лебедку, но и полностью заводскую стойку вместо самодельной.
Можно использовать не три, а две или четыре трубы этих или иных диаметров. Их количество, диаметр и толщина стенок зависят от условий будущей эксплуатации. Чем больший вес придется поднимать, тем более мощным и прочным должен быть штатив. На современном рынке представлено немало подъемников для монтажа гипсокартона.
Одни из самых известных – универсальные (вертикально-горизонтальные) Plattenheber от немецкой компании Knauf, многофункциональные и мобильные французские устройства EDMA, российская разработка – модели Премос, справляющиеся с грузом до 100 кг. Приспособление поднимает к потолку и фиксирует на месте будущего монтажа листы гипсокартона, некоторые модели также способны транспортировки ГКЛ в конкретную точку. При использовании устройства монтажник лишь прикручивает лист саморезами, значительных усилий для работы прикладывать не нужно, не потребуется и приглашение помощников. Современные модели оснащены нивелиром или строительным уровнем и потому предоставляют возможность устанавливать листы без дополнительного контроля;
Предложения от производителей
Подъемник для ГКЛ (гипсокартонных листов) даёт существенные преимущества во время выполнения операций с гипсокартонными листами в сравнении с осуществлением всех работ вручную:
Сокращает количество монтажников до одного человека. Каким бы виртуозом вы ни были, в одиночку приложить к потолку гипсокартонный лист у вас не получится. Подъемник-распорка делает такой трюк возможным;
Пока подъёмник удерживает ГКЛ в заданном положении, монтажник его прикручивает
Облегчает транспортировку гипсокартонных листов по стройплощадке. Рассматриваемый прибор позволяет не только поднимать и удерживать секции, но и перевозить их с места на место.
Нелёгкий лист гипсокартона можно перевезти в нужное место, закрепив в подъёмном механизме
В строительных магазинах можно встретить следующие приспособления для монтажа гипсокартона на потолок:
Обратите внимание, что цены в статье актуальны летом 2017 г
Levpano 1
Рекомендую выбирать модель подъёмника, грузоподъёмность которого не ниже 30-и кг, так как вес одного гипсокартонного листа может колебаться от 20 кг до 34 кг.
Подъемник гипсокартона Levpano 1 – детище немецкой фирмы «Кнауф», давно и справедливо заслужившей репутацию производителя продукции высокого качества. Технические характеристики:
| Параметр | Значение |
| Допускаемая высота подъёма ГКЛ в горизонтальной позиции | 350 см |
| Грузоподъёмность | 75 кг |
| Подъёмный механизм | Лебёдка ручного типа с двумя тросами: основным и страховочным |
| Регулировка длины горизонтальной опоры | 130-225 см |
| Габариты основания | 95 см на 95 см |
| Количество колёс | 4 |
| Диаметр колёс | 12,5 см |
| Блокировка колёс | Присутствует |
| Масса конструкции | 46 кг |
| Возможность вращения закреплённого листа | 360 градусов |
| Цена | 67000 рублей |
Удачно расположенный на ручке модели Levpano 1 фиксатор предотвращает возможное падение гипсокартонного листа
Премос
Высота подъёма у покупаемой модели должна быть не менее 350-см, чтобы ею было удобно пользоваться даже в помещениях с высокими потолками.
«Премос» – это профессиональный подъемник для гипсокартона, способный справиться с задачами различной сложности. Примечательно, что стоит он, несмотря на высокие эксплуатационные возможности, недорого.
Технические характеристики:
| Параметр | Значение |
| Допускаемая высота подъёма ГКЛ в горизонтальной позиции | 450 см |
| Грузоподъёмность | 105 кг |
| Количество колёс | 3 |
| Блокировка колёс | Присутствует |
| Масса конструкции | 23 кг |
| Возможность вращения закреплённого листа | 360 градусов |
| Цена | 16000 рублей |
«Премос» в комплекте имеет специальную сумку-чехол, в которой его удобно переносить в разобранном виде
EDMA
Модели, в конструкции которых есть ненадёжные пластмассовые элементы, рекомендую игнорировать. Как показывает практика, их эксплуатационный срок невелик, а риск внезапной поломки во время работы очень высок.
«Эдма» – представитель популярного французского бренда, отличительной чертой которого можно назвать возможность эксплуатации в ограниченном пространстве. Технические характеристики:
| Параметр | Значение |
| Допускаемая высота подъёма ГКЛ без удлинителя | 350 см |
| Допускаемая высота подъёма ГКЛ с удлинителем | 450 см |
| Грузоподъёмность | 80 кг |
| Максимальная ширина базы | 125 см |
| Минимальная ширина базы | 63 см |
| Количество колёс | 3 |
| Блокировка колёс | Присутствует |
| Масса конструкции | 53 кг |
| Возможность вращения закреплённого листа | 360 градусов |
| Цена | 62540 рублей |
В «Эдме» можно осуществлять подъём гипсокартона автоматически с помощью шуруповёрта
Как сделать

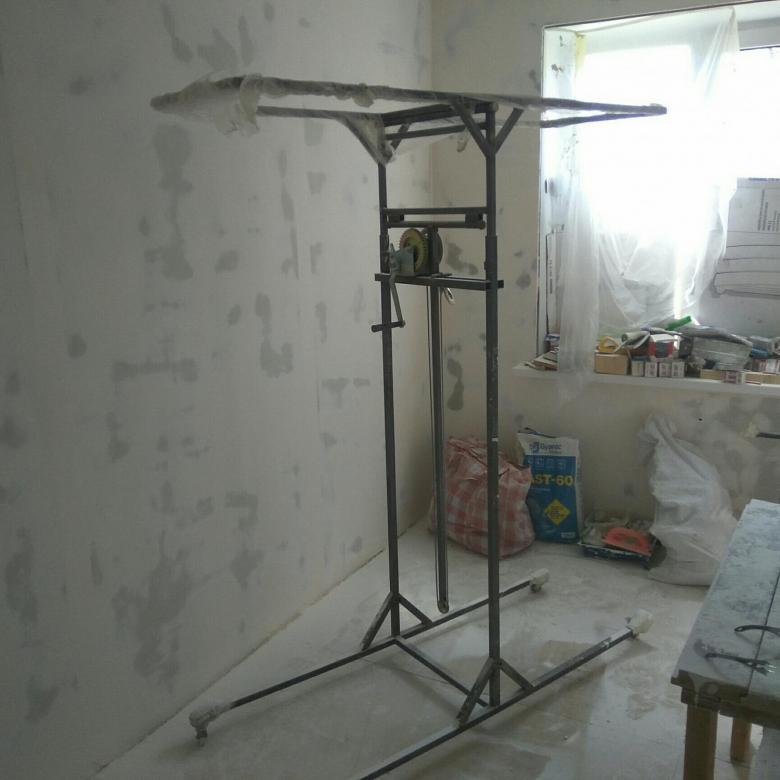

Самодельный подъемник-распорка для гипсокартона не менее эффективен, чем профессиональное приспособление (к примеру, «Премос» или «FIT»). К тому же, его можно сделать в домашних условиях. Перед началом работы нужно подготовить чертежи.
Подпорка по этой схеме может производиться из дерева и металлопрофилей – это очень удобно, т. к. не требуется дополнительных расходов. Нужно учесть только затраты на крепежные элементы и лебедку. Все детали между собой соединяются болтами.
Подъемник можно сделать простой (одноразовый – для работы только в одной комнате) и многоразовый (он подойдет для разной высоты потолка). Нужно отметить, что первый вариант будет проще переоборудовать под другое помещение, нежели сконструировать второй.
Пошаговая инструкция
, как сделать подъемник для подшивки гипсокартона на каркас:
Если у Вас в хозяйстве есть профессиональный сварочный инвертор и чертеж металлического телескопического подъемника для гипсокартона – то можно сделать более сложный, но практичный в использовании универсальный. Для работы Вам понадобится несколько труб для телескопической ножки – квадратные или круглые. На схемах ниже они представлены металлопрокатом с сечениями 80×80×2, 60×60×2, 40×40×2 мм. Для стола использованы трубы 40×25×2 и 30×20×2.
Гипсокартон – это специальный материал, широко применяющийся при отделке помещений, данный строительный материал представляет собой два листа плотного специального картона, между которым заключен гипс с небольшим количеством примесей.
С помощью подъемника для гипсокартонных плит, можно не только поднимать на определенную высоту материал, но и также позволяет поднять гипсокартонную плиту до нужного уровня, и зафиксировать ее в нужном положении для последующего монтажа потолка или перегородки .
Но с тем, чтобы сэкономить финансы, можно сделать самодельный подъемник:
- Потолочный подъемник делается из брусьев. Длина 2 брусьев должна быть равна высоте от пола до металлоконструкций, на которые буду закреплены плиты ГКЛ. К ним Т-образно снизу и сверху прибивается горизонтальный брус длиной 1 м. К ним крепится, для усиления конструкции, «косынка» – деревянная распорка, от горизонтального до вертикального бруса.
- Между собой ту часть, которая будет находиться на полу, можно скрепить двумя параллельными брусьями, длиной чуть меньше, чем плита ГКЛ. Останется только его установить под потолком в нужном месте, уложить на нее гипсокартонную плиту, и после этого останется закрепить к металлическому профилю.
Такой простевший подъемник, сделанный своими руками, считается самым удобным, и больше он относится к подставке для ГКЛ, но, тем не менее, он успешно справляется со своей задачей для подъема и удержания гипсокартона на определенной высоте.
Изготовление своими руками
Для того чтобы изготовить устройство, осуществляющее подъем гипсокартона, необходимо запастись металлическими деталями в виде колеса, труб, уголков и рам. Из инструментов вам потребуется сварочный аппарат, болгарка, метизы и лебедка.
Начинать следует с изготовления треноги. В основание треноги должен входить штатив, потому изготовлять основание надо на основе данных о ширине трубы, используемой под главную ось. К основанию приваривается три «ноги», укрепленных рамами, к концам которых крепятся колеса на шарнирах. Шарниры должны вращаться на 360 градусов.
Далее устанавливается телескопический штатив, в качестве которого используется круглая или квадратная труба, ширина которой не должна быть менее 8 см. Штатив должен нужен прочный и крепкий. Это необходимо помнить, поскольку штатив должен складываться, а значит к верхней части диаметр трубы будет уменьшаться, вследствие чего будет уменьшаться устойчивость конструкции, удерживающей гипсокартонный лист.
После завершения второго этапа можно приступать к монтажу грузовой площадки. Площадка изготавливается либо в виде полноценной прямоугольной рамы, либо в виде буквы «Н». В любом случае, конструкция площадки должна быть следующая: с обеих концов горизонтальной балки параллельно друг другу приварены две другие балки одинаковой длинны. К середине этих балок перпендикулярно им (но в той же плоскости) приварены подпорки в виде буквы «Т». В результате у вас должно получиться подобие двух сваренных у основания крестов, имеющих на верхних концах короткие перекрытия.
Если вы решили сделать площадку для ГКЛ в вид рамы, то сваренный прямоугольник детали должна пересекать балка, делающая конструкцию более устойчивой.
В последнюю очередь изготавливается подъемный механизм. Он может быть в виде колеса с лебедкой или рычага. Удобство первого механизма в том, что усилий прикладывается меньше, однако работа с таким устройством отнимает больше времени. Конструкция на рычаге помогает сэкономить время, но требует от работника недюжинного физического усилия.
Рычаг крепится непосредственно к штативу, а лебедка – на выносную балку.
Как уже говорилось, простые механизмы в виде лебедки и рычага вероятно заменить на электропривод, что ещё больше облегчит работу с подъемником.
Подъемник для гипсокартона: необычное применение
Не всегда применение заводских и самодельных подъемников проходит строго по инструкции. Конструкция устройства делает его универсальным в строительных работах.
Необычные способы применения:
- установка плит из других материалов, досок
- монтаж профилей на потолки, стены
- может служить монтажным столом на любой высоте
- подъем на высоту громоздких устройств (люстры, кондиционеры)
- поддержка подсветки, лазерных уровней, перфораторов
Существуют различные приспособления для упрощения монтажных работ. Выбирайте подходящее, проявляйте смекалку, и ремонт своими руками станет удовольствием.
Комбинация швабры и подъемного механизма
Такое приспособление для монтажа гипсокартона на потолок сложнее сделать, но пользоваться им удобнее. Устройство состоит из двух частей: прямоугольной рамы и вертикальной стойки. Конструкцию собирают из деревянных реек. К длинной палке прикручивают под прямым углом более короткую, чтобы получилась буква «Г», укрепляют откосом. Две такие опоры соединяют поперечными перемычками в стойку.
Раму делают немного длиннее и уже гипсокартонного листа. С одной из сторон чуть выше основного уровня монтируют поперечную рейку. В неё будет упираться ГКЛ. Вторую часть крепят к стойке шарнирным соединением (на болтах).
Лист нужно положить на раму и поднять со стороны, противоположной стойке. Снизу подпереть шваброй или обычной палкой. Из-за выступающей рейки гипсокартон прилегает к потолку неплотно, благодаря чему легко скорректировать положение. Затем под него на раму подкладывают кусочки пеноплекса или другого мягкого материала. ГКЛ плотно прижимается к потолку.
