Виды, характеристики, правила монтажа плинтуса с кабель-каналом

Как крепится пластиковый плинтус с кабель каналом

Монтаж обрамления покрытия для пола, в виде какой очень часто применяется плинтус из пластика, считается огромный радостью для тех, кто выполняет ремонт.

Ведь это значит, что важные работы завершены. Особенно, если вы все сделали собственными руками. Сейчас подобные изделия применяют очень часто, потихоньку отказываясь от традиционного плинтуса из дерева. Новейшие материалы имеют полость внутри, дающую возможность скрыть электропроводку и остальные коммуникации.

Как точно окончить процесс и дать завершенный вид напольной облицовке? Давайте же побеседуем про это и разберем, как сделать это правильно.

Последовательность монтажных работ

Для монтажа плинтуса с кабель-каналом и укладки в него электропроводки понадобятся и различные инструменты. Это перфоратор, молоток, отвертка или шуруповерт, рулетка, уровень, карандаш, инструмент для резки плинтуса.

Шаг 1. Вначале нужно нарезать плинтуса на отрезки необходимой длины. Например, измеряется при помощи рулетки длина одного участка стены, а затем эта же длина откладывается на плинтусной планке.

Измеряется длина участка стены

Размеры переносятся на плинтус

Шаг 2. Производится нарезка плинтуса на необходимые отрезки.

Плинтус нарезан

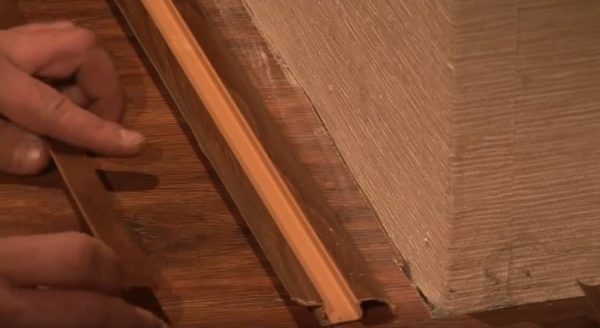

Шаг 3. Вынимается декоративная планка из отрезков плинтуса.

Вынимается декоративная планка

Декоративная планка извлечена

Шаг 4. Плинтус прикладывается на свое место у стены, в нем просверливаются отверстия внутри канавки для проводов.

Сверление отверстий в плинтусе

Шаг 5. На края плинтусных планок надеваются декоративные внутренние уголки. Отверстия просверливаются с их (уголков) учетом.

Надевается декоративный внутренний уголок

Процесс сверления отверстий

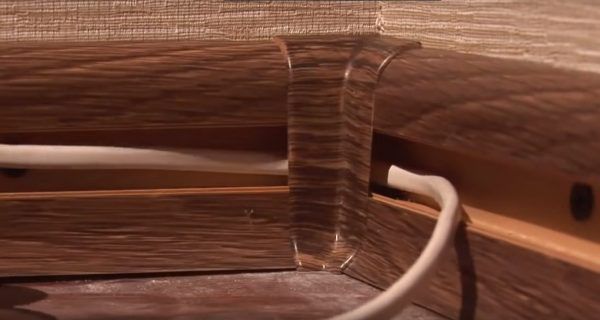

Отверстия готовы, элементы соединены внутренним уголком

Шаг 6. Во время формирования отверстий на плинтусе на стене остались метки для сверления под дюбеля. Отверстия в стенах делаются при помощи перфоратора.

Сверлятся отверстия в стене

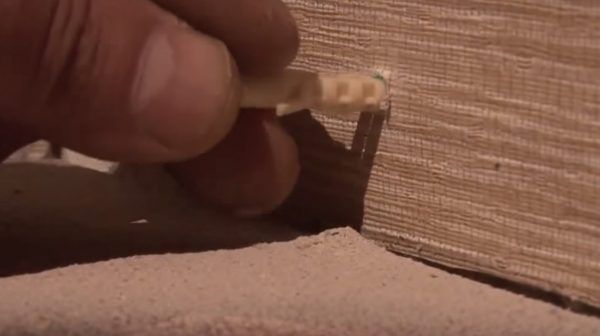

Шаг 7. В подготовленные отверстия в стене вставляются пластиковые дюбеля.

Вставляется пластиковый дюбель

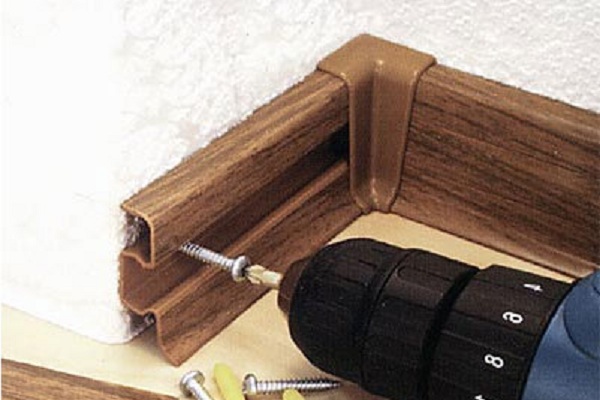

Шаг 8. Плинтус устанавливается на свое место и саморезами прикручивается к стене.

Плинтус прикручивается к стене

Еще одно фото процесса

Шаг 9. Производится укладка кабеля в канал.

Кабель укладывается в канал

Шаг 10. Затем кабель-канал закрывается декоративной планкой.

Канал закрывается декоративной планкой

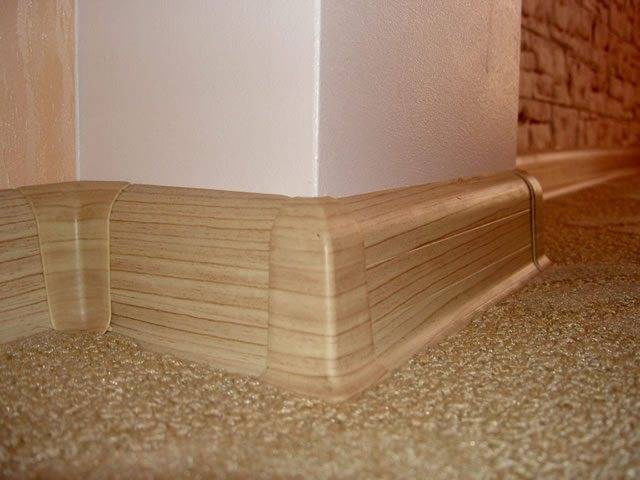

Шаг 11. Кабель в области наружных углов протягивается через внешние уголки. Уголок устанавливается на предназначенное ему место.

Наружный уголок

Установка уголка

Шаг 12. Устанавливаются оставшиеся декоративные планки.

Укладка декоративных планок

Еще одно фото процесса

Шаг 13. Устанавливаются заглушки, предназначенные для краев плинтуса.

Установка заглушек

Шаг 14. При необходимости устанавливается подрозетник. Для этого там, где он должен быть, в стене делаются отверстия для дюбелей. Затем вставляются дюбеля и на саморезы прикручивается этот элемент.

Сверлятся отверстия для дюбелей

Фото процесса установки

Установка подрозетника

Видео – Монтаж плинтуса с кабель-каналом

Электропроводка внутри плинтуса – отличая идея и в том случае, если вышла из строя основная проводка внутри стен. При этом нет надобности штробить их и менять провода, гораздо проще воспользоваться именно этими декоративными элементами. Электротехнический плинтус позволит снизить трудозатраты и даже сбережет кошелек от необоснованных трат за ремонт, который и вовсе не понадобится, если решить прокладывать проводку внутри плинтусов.

Разновидности потолочных кабель-каналов

Рассмотрим подробно существующие варианты плинтусов и материалы, которые применяются для их изготовления, поскольку не все они позволяют использовать этот элемент декора в качестве потолочного кабель-канала.

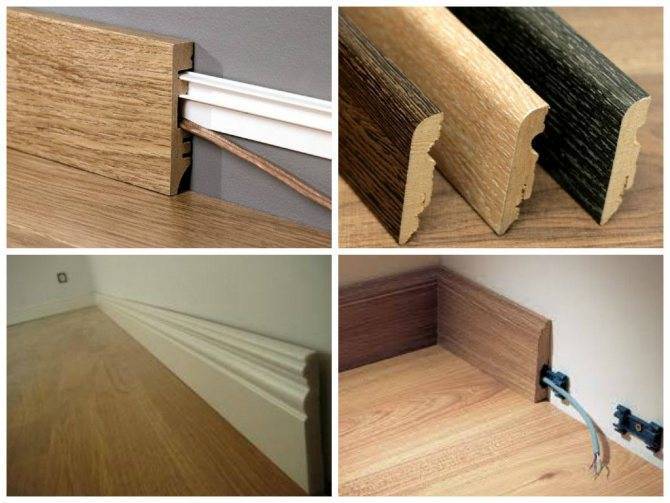

Деревянные плинтуса

Древесина хороша своей экологичностью и прочностью, но пожароопасная. Слаботочные каналы связи, сигнализации, видеокабели и подобные коммуникации можно прятать под деревянным плинтусом, но для укладки силовых электрических кабелей, во избежание возгорания, используются другие материалы. Также из-за высокой гигроскопичности и восприимчивости к грибковым поражениям нельзя применять древесину внутри влажных помещений.

В зависимости от внешнего вида лицевой стороны изделия различают:

• классический плинтус;
• разнобокий;
• галтель;
• европлинтус.

Встречаются и другие, более редкие виды декора. Изготавливаются из цельного массива или сращенного бруса различных пород, чаще всего – из сосны, дуба, бука, липы или лиственницы.

Наиболее ходовые размеры:

• ширина (по лицевой части) – от 24 до 80 мм;
• длина – от 2 до 3 м.

Монтаж с помощью саморезов

Монтировать с помощью саморезов можно как цельный плинтус, так и изделие с кабель-каналом. Это очень надежный и достаточно простой способ, однако при установке цельного (глухого) плинтуса затем потребуется замаскировать саморезы декоративными заглушками, которые подбираются в цвет изделия.

Важно также не «перетянуть» саморез, чтобы не повредить поверхность плинтуса. В изделии сначала тонким сверлом просверливаются сквозные отверстия под саморезы с шагом 300-400 мм

Работу лучше начинать из угла помещения. Затем в стене сверлят отверстия под дюбели, используя сверло 6 мм. Когда дюбели установлены, монтируют плинтус.

Гибкий пластиковый плинтус с кабель-каналом устанавливается значительно проще. В основной части изделия с кабель-каналом сверлом 6 мм делают сквозные отверстия, в которые затем устанавливают пластиковые дюбели. Саморезы заглушками закрывать не нужно – их прикроет декоративная планка.

При последующих ремонтах для замены обоев демонтировать установленный плинтус не придется – снимается только декоративная планка и новые обои заводятся вниз.

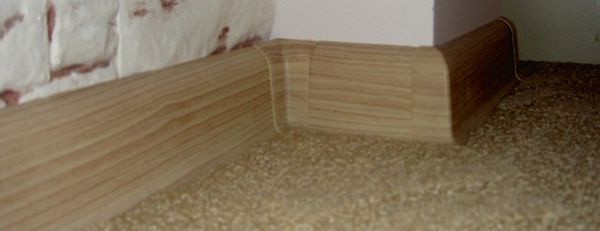

В углах плинтус отрезается заподлицо и вставляется во внешний или внутренний угол. Единственной проблемой будет надежность мест соединения при уборке помещения. Нечаянно задев угол шваброй, его можно сбить. Чтобы этого избежать, специалисты советуют дополнительно фиксировать углы, боковые заглушки и соединительные элементы с помощью клея.

Другие классификации напольного плинтуса

Классифицировать напольный плинтус можно не только по типу материала, из которого они создан. Также есть еще несколько разделей: по конструктивным особенностям, форме профиля, монтажу и т.д. Например, по форме есть не только прямые вариации, но и фигурные, профилированные. Выбирать в этом случае плинтус нужно, ориентируясь на общий стиль комнат.

Что касается конструктивных особенностей, то одна из важнейших — наличие кабель-канала. Он позволяет использовать пространство за плинтусом для прокладки одного или нескольких проводов, что увеличивает эстетику помещения. Те варианты, где кабель-канал есть, могут иметь как одну, так и несколько полостей для укладки проводов. Есть и конструкции со съемной панелью впереди, за которой также можно расположить провода, чтобы они не были на виду. Плинтуса без кабель-каналов спрятать провода не позволят.

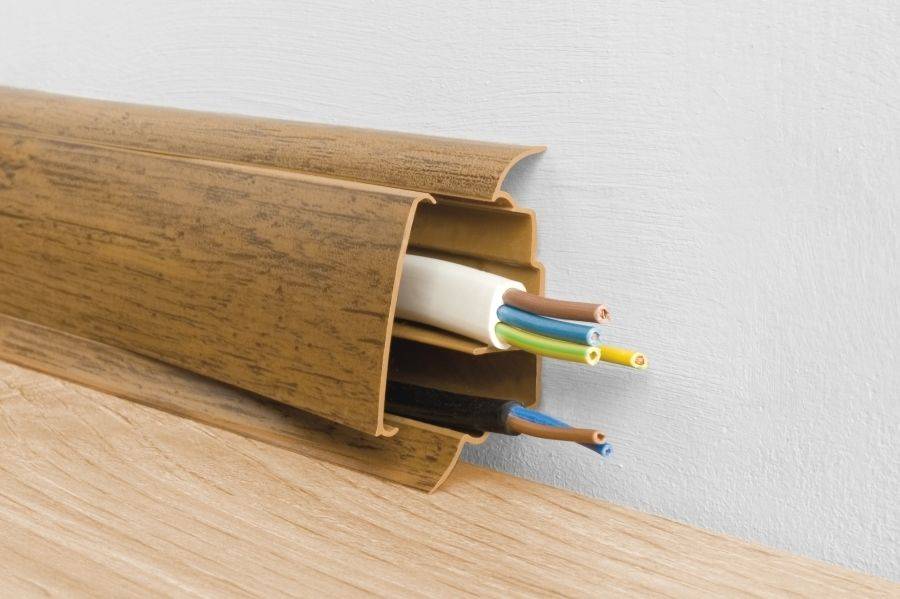

Плинтус с кабель-каналом

Таблица. Виды плинтуса по другим конструктивным особенностям.

Вид	Описание
Универсальный	Самый распространенный и востребованный вид. Не имеет особенностей конструкции за исключением наличия или отсутствия кабель-канала, обычный прямой плинтус.
Гибкий	Плинтус, который позволит органично оформить стык стен и пола в местах с радиальными стенами, там, где стены не были тщательно выровнены. За счет гибкости хорошо стыкуется с поверхностями.
Каннелюрный	Используется в сочетании с некоторыми видами напольных покрытий и позволяет завести их на стену.
Каркасный	Этот вариант позволяет смонтировать вдоль стен полосу из напольного отделочного материала — например ковролина.
Специализированный	Вариант, который имеет повышенную устойчивость к износу, монтируется в помещениях с высокой проходимостью.

Также плинтуса можно разделить на группы в зависимости от наличия или отсутствия комплектующих. Есть монолитные варианты (например, деревянные), есть составные, которые очень легко смонтировать без зазоров даже в области искривленной стены.

Выбираем цвет

Если с конструктивными особенностями плинтуса вы уже определились, а также выбрали и варианты материала, то настало время подбирать его цвет. Здесь можно использовать несколько основных подходов.

• Под цвет основания — вариант, который встречается чаще всего. Здесь плинтус будет иметь в точности такой же или похожий оттенок, как и покрытие основания. Он просто сольется с ним и будет малозаметен. Риск испортить внешний вид помещения минимален. Подойдет тем, кто не хочет рисковать, используя смелые контрастные решения. Иногда плинтус может незначительно отличаться по тону от цвета покрытия основания. Чтобы этого избежать, можно выбирать напольное покрытие и элементы плинтуса из одной коллекции у одного производителя. Это самый подходящий вариант для покрытий из массива, линолеума, ламината, паркета.
• Под цвет дверей — интересный и смелый вариант, но тоже имеющий свои особенности. Так, ширина плинтусов должна соответствовать ширине наличников вокруг дверных проемов. Этот прием оптимален, если в помещение нужно вписать дверь, сильно отличающуюся от основной цветовой гаммы помещения или стиля.

Плинтус подобран тон в тон к наличникам двери

• Под цвет перегородок и стен — подходит только однотонным вариантам отделки стен. Если на перегородках есть какие-то изображения, то от плинтуса под их цвет лучше отказаться — смотреться такой вариант не будет. Подбирать плинтус в тон в этом случае нужно после того, как отделка стен выполнена. Он должен идеально сочетаться по цвету. Визуально такой вариант позволит увеличить стены. Оптимальное решение для малогабаритных квартир.
• Явный контраст — прием только для смелых. Здесь плинтус имеет индивидуальный оттенок, не совпадающий ни с одним другим элементом помещения. Однако, чтобы решиться на этот вариант, нужно обладать чувством стиля, чтобы оптимально подобрать цвета.

Выбираем размер

Важно выбрать не только оттенок изделия, но и его оптимальный размер. Так, в этом случае важно знать, что бывают следующие размерные вариации ширины изделия:

• узкий плинтус — не более 3-4 см;
• стандартный — 7 см;
• высокий — до 15 см.

Выбор размера зависит, в первую очередь, от габаритов самого помещения, а также от высоты потолков в нем. В скромных по площади комнатах, где потолок не превышает 2,5 м, лучше установить вдоль стен узкие плинтуса шириной 3-5 см, подобрав их по цвету к оттенку стенового покрытия. Тогда визуально пространства будет больше.

Для помещений, где высота стен варьируется в районе 2,6-2,8 м, можно устанавливать варианты повыше — до 4,5-7 см. В комнатах с очень высокими потолками можно устанавливать элементы высокие, а вот узкие крайне не рекомендованы — смотреться не будут. Лучше подобрать элементы под цвет отделочного материала основания.

Установка плинтусов с кабель каналом

Стусло

Перед тем, как начать монтаж декоративных панелей, надо подготовить необходимый инструмент:

• ножовка;
• стусло;
• карандаш;
• дюбели;
• шуруповёрт;
• перфоратор;
• отвёртки;
• рулетка;
• свёрла по бетону;
• молоток.

  Инструкция по установке плинтуса

Кто не знает, что такое стусло, объясним. Стусло – это жёсткая форма, в которую укладывают плинтус. Поместив ножовочное полотно в выемки тела формы, делают идеально ровный поперечный разрез панели. Также с помощью этого приспособления деталь можно распилить под углом 45о.

Перед монтажом плинтуса профиль кабель-канала вынимают

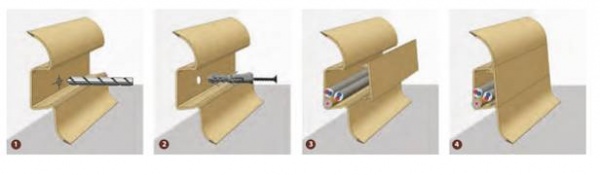

Монтаж плинтусов осуществляют в несколько этапов:

1. Места примыкания стен к напольному покрытию очищают от пыли и грязи.
2. Заготавливают отрезки плинтусов нужной длины.
3. Вынимают из панелей профиль.
4. Панель прижимают к стене и делают карандашом разметку будущих креплений.
5. Перфоратором сквозь дно канала просверливают отверстия в бетоне глубиной равной длине дюбеля.
6. Расстояние между отверстиями выдерживают длиной 300 – 400 мм.
7. В местах с неровной поверхностью стены отверстия сверлят чаще.
8. Монтаж дюбелей производят от углов помещения.
9. В боковой стенке канала делают отверстия для ввода кабеля.
10. В канале плинтуса протягивают кабель.
11. Вывод кабеля укладывают в заранее приготовленную штробу в стене.
12. Кабель подключают к розетке.
13. В углах, соединениях и на концах плинтусов производят монтаж соединительных деталей.
14. Кабель каналы закрывают профилем. Подробнее о том, как смонтировать плинтуса , смотрите в этом полезном видео:

При возникновении потребности в установке дополнительной проводки или замене кабеля панели легко демонтируют. Вынимают сердечник. Шуруповёртом вывинчивают саморезы из дюбелей. Панель приподымают и под него подкладывают новую проводку или меняют старый кабель на новый провод. Затем все действия повторяют в обратном порядке.

Достоинства ПВХ-плинтуса

Пластик имеет немало преимуществ и по большинству показателей превосходит деревянных собратьев. Вот список главных его достоинств:

• его можно использовать в помещениях разного назначения (от гостиных до ванных комнат);
• большое цветовое разнообразие. Можно подобрать оттенок, идеально вписывающийся в дизайн;
• пластик является долговечным материалом и прослужит намного дольше, чем деревянный аналог;
• пластик гибок и не требует специальной обработки, его не нужно красить;
• пластиковый профиль легко режется;
• пластик является влагоустойчивым материалом, его легко мыть практически любым чистящим средством;
• пластиковый профиль не боится температурных перепадов, на солнце не выгорает, в течение длительного времени сохраняет привлекательный вид;
• стоимость пластика дешевле дерева.

Пластиковые плинтусы удобны тем, что не нуждаются в покраске

Устройство плинтуса

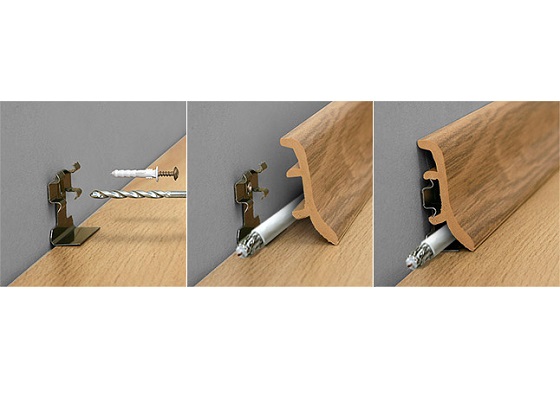

Плинтус напольный для прокладки кабеля монтируется на основание стены. Внутри него проходит один или несколько кабель-каналов. Это позволяет провести практически любые коммуникации к технике, осветительным приборам. После укладки провода вся система закрывается декоративной панелью.

Независимо от модели и предназначения подобные конструкции включают в себя несколько основных составляющих. К ним относятся каркас, декоративная соединяющая планка. Также при установке конструкции применяются соединители внешних и внутренних углов. Всю систему закрывает декоративная внешняя панель.

Каркас нужно монтировать на основание стены прямо возле пола. Для этого применяются саморезы. Остальные конструкционные элементы собираются вручную. Для этого не потребуется применять специальный инструмент. Это значительно упрощает и ускоряет монтаж. Такую работу просто выполнить самостоятельно, даже не имея высокой квалификации в области проведения ремонтных работ.

Виды плинтусов с кабель-каналами

Начнем с материалов. Пристенные плинтуса с кабель-каналами делают из нескольких видов материала. Хорошо известны изделия из ПВХ пластика, есть из металла (алюминий и сплавы, можно найти медь и латунь). Не так давно появились плинтуса с каналами для кабелей из полиуретана.

Могут быть они двух конструкций:

1. Углубление под кабели сформовано в «теле» плинтуса и прикрывается крышкой из того же материала. Это варианты для небольшого количества кабелей. Прокладка кабеля в плинтусе с кабель-каналом: один из типов
2. Со съемной верхней крышкой. Состоят из двух частей: задней планки со сформированными выемками под прокладку проводников и декоративной крышки. Материал не обязательно должен быть одинаковым. Иногда отличается цвет, иногда применяют даже разные материалы.

Этот электротехнический плинтус имеет съемную лицевую панель

Оба варианта жизнеспособны и успешно эксплуатируются. Но способ монтажа у них различный. В первом случае плинтус крепится к стене через кабель-канал, во втором — задняя часть фиксируется к стене, а лицевая надевается после монтажа.

Конструкция плинтуса

По конструкции электротехнические плинтуса схожи между собой: состоят из пластины, которая крепится к стене, полости или полочек, где прокладывается кабель, и лицевой панели. Но есть такие модели, которые содержат только одно углубление, где лежат 3–5 кабелей. Наружная панель представляет собой защитную пластину, которая держится на защелках, то есть вы её крепите без инструментов.

Прокладывать проводку в электротехническом плинтусе можно не только в квартире, но и на даче или в деревянном доме. Это объясняется тем, что монтаж быстрый, удобный и экономически выгодный, при этом электрическая проводка будет спрятана от посторонних глаз.

Материал

Плинтус напольный для прокладки кабеля может быть изготовлен из разных материалов. Чаще всего для таких конструкций применяется пластик, дерево и алюминий. Это определяет основные эксплуатационные характеристики плинтуса.

Пластиковые конструкции монтируются у основания пола. Кабель-канал в них расположен в центре. Разъемы можно выводить за пределы профиля. Для этого применяются специальные участки вывода. На рейке профиля есть разделители, которые предполагают укладку нескольких типов проводов внутри конструкции.

Гораздо реже можно встретить в продаже деревянные плинтусы с кабель-каналом внутри. Чаще всего подобные изделия создаются под заказ. Внутри такого изделия можно прокладывать только один провод. Он должен отличаться высоким классом изоляции. В противном случае велика вероятность возгорания проводки в процессе эксплуатации.

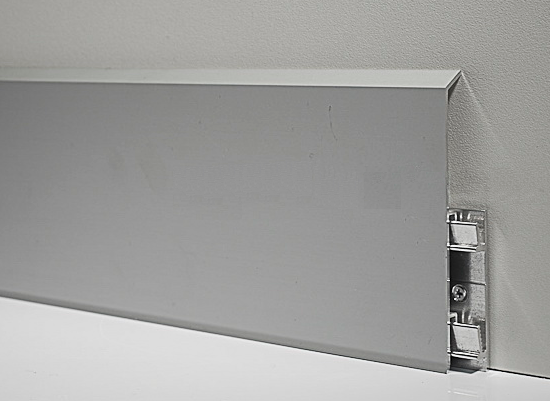

Наибольшей огнестойкостью отличается алюминиевый плинтус. Он может вместить в себя много разных проводов, которые обладают высокой мощностью.

Пожаробезопасность

Большая часть электротехнических кабелей сделана из пластика, поэтому возникают вопросы по пожаробезопасности. Если не брать в расчет совсем дешевые варианты с рынка, все остальные делают из пластмассы, которая горение не поддерживает и не распространяет. Более серьезные производители еще и «малодымный» материал используют. Такой электротехнический плинтус с точки зрения пожарной безопасности — приемлемый вариант.

Электробезопасность гарантирована при соблюдении условий эксплуатации кабелей

Ну, а чтобы быть уверенным в пожарной безопасности, берите еще и кабели с запасом по сечению и в негорючих оболочках. И именно кабели, а не провода, если речь идет о проводке. Разница есть и не только в цене.

Плинтус пластиковый: виды и технические параметры

Существует несколько технологий производства поливинилхлорида. В зависимости от особенностей процесса изготовления плинтус напольный пластиковый бывает следующих видов.

Гибкий белый плинтус из пластика

Полужесткий. Полимер в условиях повышенного давления в процессе производства изменяет свою структуру. В первую очередь это касается продольных связей. В результате их усиления конечные пластмассовые изделия приобретают гибкость. Пластиковый плинтус для пола этого типа можно уложить на криволинейную поверхность без формирования щелей.

Как крепить пластиковый плинтус из полужесткого ПВХ

Радиусный карниз из пластиката можно согнуть до окружности в 30 см в радиусе.

Совет: если необходимо обеспечить больший изгиб, то изделие на пару минут можно опустить в горячую воду– так оно приобретет большую пластичность.

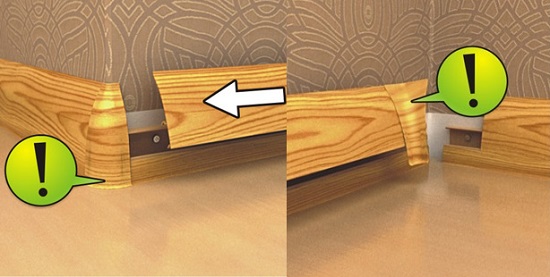

Плинтус напольный пластиковый: как крепить уголок

Жесткий. Самый распространенный вариант декора. Обычно его кладут на прямолинейные участки, а поворотные части соединяют при помощи специальных уголков.

Легкий и аккуратный профиль из вспененной пластмассы, прикрепленный к стене

Вспененный. Плинтус из вспененного ПВХ легкий, имеет низкие характеристики теплопроводности, поэтому помимо декоративности он дополнительно утепляют пол.

Определить какой напольный плинтус из пластика лучше – трудно, да и нужно ли? Ведь изделие необходимо выбрать в соответствии с параметрами помещения, геометрией стен и, возможно, других дополнительных факторов.

Конструкция пластиковых плинтусов

Установка пластиковых плинтусов сегодня максимально упрощена, так как современные модели, как правило, составные по конструкции: монтажная планка и наружная декоративная панель. Плотность прижима планки обеспечивается его мягким прорезиненным краем. Это позволяет в какой-то степени компенсировать неровности поверхностей пола и стен.

Как прибить пластиковый плинтус с кабель каналом

Пластиковый плинтус с кабель каналом упрощает проводку кабеля. Он может иметь несколько блоков.

Модель для ковролина: полоску ковролина монтируют на монтажную клейкую ленту

для декорирования ковролина лучше поставить модель с Г-образным сечением. В отличие от обычных нижняя кромка у них слегка загнута. Крепеж ковролина в верхней части выполняют в паз при помощи клейкой ленты. Завершив монтаж пластикового плинтуса, получают монолитное на вид соединение.

Было бы несправедливо не отметить, что укладка глухого напольного пластикового плинтуса тоже особой сложности не представляет. Хотя это изделие и цельное, но специальные пазы, предусмотренные с внутренней стороны могут скрывать крепления и слаботочную проводку.

Глухой плинтус с внутренней канавкой

Эксплуатационные характеристики плинтуса ПВХ

Можно сказать, что пластиковое изделие обладает уникальными характеристиками:

• не требует поверхностной обработки;
• сохраняет первоначальную форму и цвет;
• устойчиво к воздействию температуры, влаги и прямых УФ-лучей;
• просто в установке.
• имеет широкую цветовую гамму. Этот показатель особенно важен при создании индивидуального дизайна интерьера помещения. Возможности выбора даже шире – это не только стандартная цветовая гамма, но и имитация текстуры натуральных материалов.

Пластиковый плинтус с текстурой натурального камня на полу из плитки

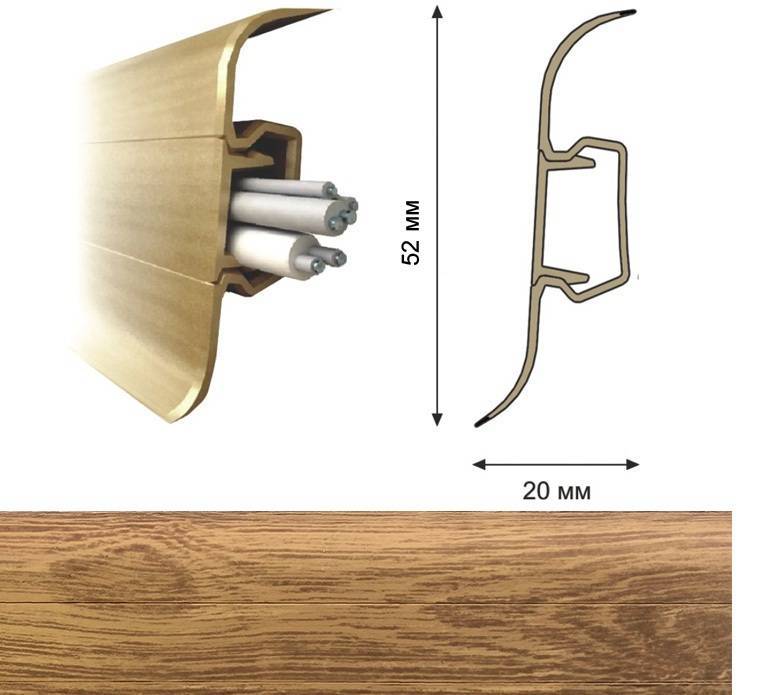

Плинтус напольный пластиковый: размеры

Для расчета декоративного плинтуса нужны его точные габариты. Размеры пластиковых изделий во многом определяет тип конструкции. Нормативного документа, касающегося его геометрических размеров не существует. Тем не менее в основном они вписываются в следующий ряд:

• ширина – в среднем порядка 20–25 мм;
• высота – 50–60 мм, при этом плинтуса напольные пластиковые широкие могут достигать 150 мм;
• длина плинтуса пластикового – 2500 мм.

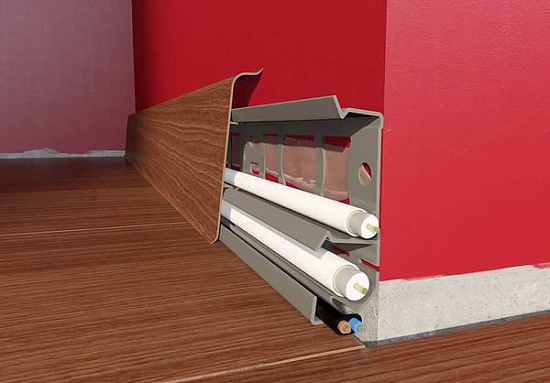

Для широкого плинтуса с кабель каналом характерно наличие нескольких камер для прокладки кабеля

Материалы

Плинтус может быть выполнен из нескольких материалов. Однако не все они отвечают определенным требованиям и некоторые могут не подойти для того, чтобы в них были проложены провода.

Таблица. Виды плинтусов в зависимости от материала.

Материал	Описание
ПВХ или поливинилхлорид	Наиболее часто используемый вид плинтусов, так как обладает массой преимуществ. Этот материал отвечает всем требованиям пожарной безопасности. ПВХ плинтусы стоят недорого, но при этом долговечны, эластичны и прочны, не боятся воздействия влаги и ряда химических веществ. Однако при сильном механическом воздействии ПВХ плинтус может легко сломаться. Существуют также специальные плинтусы для прокладки высоковольтного кабеля – они изготавливаются из особого типа ПВХ, имеющего максимальную пожаробезопасность.
Дерево	Плинтуса, выполненные из этого материала, нежелательно использовать в качестве электротехнических, так как пожароопасность у них довольно высока. Однако деревянные плинтуса отличаются высокими показателями экологичности.
МДФ или древесно-волокнистая плита	Такие плинтуса обычно цельные и предполагают крепление кабелей при помощи клипс. По словами производителей, МДФ – это негорючий материал, однако он все же не обладает такими показателями пожарной безопасности, как плинтус ПВХ. Именно поэтому его рекомендуют использовать только для прокладки проводов связи.

Плинтус шпонированный

Мнение эксперта

Афанасьев Е.В.

Главный редактор проекта pol-exp.com Инженер.

Лучше всего для прокладки проводов в квартире или частном доме использовать именно ПВХ плинтусы. Они имеют презентабельный внешний вид и не склонны к возгораниям даже в случае замыкания проводов.

Плинтус напольный пластиковый с кабель-каналом

Достоинства

• Самый основной плюс – это возможность установки в нем скрытой проводки. Причем делается это очень легко, и, при необходимости, можно так же легко ее заменить. Не требуется никаких специальных инструментов.
• При замене проводов не требуется демонтировать плинтус.
• Напольный плинтус очень гибкий, как и все изделия из ПВХ, что позволяет производить его монтаж даже на неровном полу. Кроме того, наличие резиновых уплотнителей делает возможным плотное прилегание изделия на любой поверхности.
• Производители выпускают плинтуса различной цветовой гаммы, что позволяет подобрать их буквально к любой поверхности.
• Не требуют покраски. Выпускаются как готовые изделия, не требующие дальнейшей обработки.
• Возможность повторного применения. Если плинтус аккуратно демонтировать, то его можно установить еще где-нибудь, и он будет смотреться не хуже нового.
• Пластиковый плинтус удивительно неприхотлив. Он не требует особого ухода. Достаточно обычной влажной уборки, которая периодически проводится в комнате. Не выгорает на солнце, не нуждается в дополнительной покраске.
• Цена на изделия из ПВХ значительно ниже, чем на другие материалы, например, из МДФ. Однако с кабель каналом изделие будет стоить дороже, чем обычное.

Пожаробезопасность

Большая часть электротехнических кабелей сделана из пластика, поэтому возникают вопросы по пожаробезопасности. Если не брать в расчет совсем дешевые варианты с рынка, все остальные делают из пластмассы, которая горение не поддерживает и не распространяет. Более серьезные производители еще и «малодымный» материал используют. Такой электротехнический плинтус с точки зрения пожарной безопасности — приемлемый вариант.

Электробезопасность гарантирована при соблюдении условий эксплуатации кабелей

Ну, а чтобы быть уверенным в пожарной безопасности, берите еще и кабели с запасом по сечению и в негорючих оболочках. И именно кабели, а не провода, если речь идет о проводке. Разница есть и не только в цене.

Как укладывать электротехнический плинтус

Перед началом работ следует рассчитать необходимую длину проводов. Их лучше приобретать с запасом в 10-20 %. Затем подбирается тип и длина самого плинтуса

При этом стоит уделить внимание тому, сколько и каких по сечению проводников будет в него уложено

Одновременно важно учесть цвет, дизайн

Подготовка рабочего места

Перед установкой нового электротехнического плинтуса необходимо разобрать старый. Для этого подходят грубые инструменты, такие как монтировка или мощная отвертка. Рабочее место очищается от остатков мусора, пыли и грязи. При необходимости замазываются шпаклевкой дефекты в углу между полом и стеной.

Демонтаж старого плинтуса

Монтаж кабельного канала

Плинтус с каналом под проводку легко может установить даже человек без опыта. Следует учесть несколько важных моментов:

1. Для определения необходимой длины нужно вычислить периметр комнаты. От полученного значения нужно отнять ширину дверного проема, ведь в нем уголковый лоток прокладываться не будет.
2. Крепление лучше выполнять на дюбель гвозди или саморезы, так как клей слишком требователен к материалам, которые он скрепляет.
3. Уголки и различные переходники. Если забыть установить хоть один, то конструкцию придется разбирать и монтировать заново.

Установка съемной крышки

Крышка устанавливается на защелки. Такой способ удобен и не требует сторонних инструментов. Об удачном закрытии крышки можно судить по характерному щелчку

Важно следить, чтобы не оставалось зазоров. Поэтому после защелкивания крышки правильность ее положения проверяется визуально или на ощупь. Пластиковый плинтус с защелкивающейся крышкой

Пластиковый плинтус с защелкивающейся крышкой

Плинтус с отдельной лицевой частью

К данному виду относятся изделия из МДФ. Крепежная планка устанавливается строго параллельно полу. За точностью измерений лучше следить с помощью уровня. А можно прибегнуть к лайфхаку. Отрезать от лицевой части два небольших фрагмента и использовать их как шаблоны (образцы, эталоны) при установке крепежной планки.

Как завести и вывести проводку

Для вывода кабеля из плинтуса можно воспользоваться одним из трех способов:

1. Аккуратно прорезать паз в необходимом месте. Способ требует навыка и опасен для исполнения, ведь лезвие ножа может легко соскочить по пальцам.
2. Просверлить отверстие. Получится аккуратно. Но реализуемо, только если под рукой окажется тонкое сверло нужного диаметра.
3. В месте отвода провода немного нагреть пластик зажигалкой и аккуратно продавить канавку под провод. К такому способу стоит прибегать только со знанием дела и некоторым опытом. Однако конечный результат получается наиболее эстетичным.

Протяжка кабеля в плинтусе

Монтаж розеток

Дорогие производители нередко выпускают розетки, подходящие по габаритам именно под их электротехнические плинтуса. В таком случае установка наиболее простая. Не нужно ничего резать и подгонять по форме. В продаже имеются и розетки универсального типа. Для них уже придется срезать часть плинтуса и проводить более сложные работы. По деньгам второй вариант обойдется дешевле.

Коробка для розетки на плинтус

Шаг 2, подготовка инструментов

Для проведения установки, понадобится следующий набор инструментов:

1. Перфоратор с буром, диаметр которого совпадает с диаметром дюбель–гвоздя. Обычно он соответствует 6.
2. Шуруповёрт либо дрель с крестообразной битой или на крайний случай отвёртка.
3. Молоток.
4. Ножовка на специальной станине. Если такого инструмента нет, подойдёт обычная ножовка по металлу.

Это интересно: Утепление деревянного пола в частном доме: изучаем вопрос

Выбираем и устанавливаем напольные молдинги

Плинтус напольный с кабель каналом – это избавление от необходимости штробить стены с тем, чтобы убрать в них проводку. Ранее у нас была только одна альтернатива штроблению: противопожарные короба, которые прокладываются поверх стен. Теперь мы можем убрать в напольный багет все, кроме, пожалуй, проводов для потолочных светильников. Самый распространенный вариант такого молдинга – из ПВХ. Модели производятся из этого материала разными по размеру и цвету, а некоторые даже с прозрачным кабель каналом. Реже используется алюминий и совсем редко – дерево.

Пластиковые молдинги

Во-первых – привычный всем нам напольный молдинг с каналом по центру. Вмещает в себя небольшое количество проводов, и подойдет, если вам нужно просто спрятать телевизионный кабель. Существует даже специальная фурнитура для вывода разъема наружу. Вы просто устанавливаете несколько таких точек вывода в нужных местах, и тем самым избавляете себя от лежащих тут и там «змей» проводов. На следующем фото вы можете рассмотреть, как все это выглядит.

Плинтус ПВХ с кабель каналом и выводом разъема наружу

Следующий пластиковый плинтус с кабель каналом предназначен для укладки в него большего количества проводов. Для этого на монтажной рейке имеются специальные разделители. Так же, как и для предыдущего молдинга, для этого имеются в продаже все виды фурнитуры: углы, соединители, розетки и выводы для проводов.

Высокий плинтус с кабель каналом имеет несколько отделений внутри

А молдинги, которые вы видите на следующем фото, сами по себе являются коробами для проводов. Правильное название – плинтусные кабель каналы. Если вам нужно спрятать всю квартирную электропроводку, то лучше остановить свой выбор именно на них. Эти молдинги имеют повышенную пожаробезопасность, и очень хорошо защищены от проникновения внутрь пыли и влаги. Производятся они из самозатухающего ПВХ высокого качества и могут выдерживать очень высокие температуры.

Кабельный плинтус для разводки электричества по квартире или дому. Цвет может быть белый, стальной или натурального дерева

Деревянные и алюминиевые багеты

Плинтус деревянный с кабель каналом в продаже почти не встречается, и, как правило, его приходится делать на заказ. Чаще можно встретить такой вариант, как на фото, когда провод протягивается по выемке в клипсах от молдингов. Однако ничего, кроме телевизионного или интернет кабеля сюда укладывать нельзя по правилам пожарной безопасности. Это связано с тем, что содержимое будет напрямую контактировать с деревом. Примерно таким же образом выглядит и такими же ограничениями в эксплуатации обладает и шпонированный МДФ плинтус с каналом.

Как проложить кабель в плинтус из дерева: монтажная клипса

Алюминиевый плинтус с каналом под провода также отлично выполняет свое предназначение. Он немного проигрывает пластику и дереву по эстетическим качествам, однако в отношении пожаробезопасности алюминий, конечно же, лучше остальных вариантов. Конструкции могут быть рассчитанными на разное количество проводов, а сам плинтус делается как целиком из алюминия, так и с пластиковой монтажной рейкой.

Широкий алюминиевый плинтус для проводов

Устанавливаем молдинги

Монтаж плинтуса с кабель каналом займет у вас времени не больше, чем установка любого другого вида молдингов. Все что нам для этого понадобится, это сам багет, дрель и/или шуруповерт, саморезы и дюбели (40мм).

Размечаем на стене расположение нашего молдинга, выставляем, а затем высверливаем отверстия под саморезы. Переносим эти точки на плинтус и рассверливаем его. Если вы купили молдинг с уже готовыми отверстиями на монтажной рейке, то на стене разметку делаем в соответствии с ними. Прикручиваем багет к стене, делаем прокладку кабеля и/или проводов.

Крепление плинтусов с кабель каналом осуществляется при помощи саморезов и дюбелей. Далее идет укладка кабеля

Если нужно установить на плинтус розетку или выключатель, то между отрезками молдинга оставляем зазор в 60-70 мм. Вытягиваем провод через отверстие в корпусе провод и крепим розетку/выключатель к стене на саморезы, крепим внутрь контактную пару.

Как проложить электропроводку и установить розетку на молдинг

А теперь завершающая часть работ. Нужно установить на молдинг внутренние и внешние углы, соединители и торцевые заглушки. Защелкиваем на монтажной рейке внешнюю часть плинтуса.

Как уложить напольный плинтус с кабель каналом: установка фурнитуры и внешней части молдинга
