Печка на отработке своими руками: чертежи, видео и пошаговое фото

История появления масляной печки

История происхождения масляной печки уходит своими корнями в далекие 60-е годы прошлого столетия, когда должность президента Советского Союза занимал Никита Сергеевич Хрущев. Как известно, именно этот человек открыл людям возможность покупать собственные автомобили, осуществил массовый запуск гаражных кооперативов, а также вовсю раздавал участки для развития предприятий. Множество изменений переживало и сельское хозяйство, которое становилось механизированным. И уже в эти времена стали появляться первые ростки экологического мышления.Читать так же: использование отопления дома на отработанном масле. Гаражные постройки и частные дачи нуждались в полноценном отоплении, а топливо, которое в настоящее время считается большой ценностью и носителем энергии, продавалось по невероятно низким ценам. Однако и тогда люди учились экономить, используя отработанное масляное сырье для различных бытовых целей. Ведь в советские времена за слив отработки можно было получить огромный штраф, который составлял 1\3 часть от месячной зарплаты.

В этом видео вы узнаете, как сделать безопасную печь на отработке:

В таких обстоятельствах люди стали искать альтернативные способы обогрева бытовых помещений, что и привело к созданию первой печки на отработке (мазуте). Правда, в то время применялся обиходный варочный прибор — керогаз.

Принцип действия обогревателя обосновывался на дожигании испарившего керосина в специальном резервуаре. В отличие от примуса паяльной лампы, где осуществляется горение сильно нагретых паров, керогаз считался сравнительно безопасным для использования, а любые отклонения от рабочего режима сопровождались специфической вонью и копотью, поэтому вероятность аварий была минимальной.

Масляная печка функционировала по аналогичному принципу, только перед мастерами возникла необходимость полного сжигания загрязненного вязкого топлива в домашних условиях.

Еще одним прародителем обогревательной системы на масле стала газогенераторная установка. Ее активно использовали во время войны, когда лучшие топливные смеси отправлялись на фронт.

Изготовление корпуса

Из этого баллона буду делать печку

Я использовал б/у-шный баллон. Газа в нем уже не было, но на всякий случай я открыл вентиль и оставил баллон так на улице на ночь.

Потом я осторожно и медленно просверлил в днище баллона отверстие. Чтобы не появлялись искры, я предварительно смочил сверло маслом. Отверстие

Отверстие

Потом я заполнил баллон водой и слил ее – это убрало остатки газа. Работайте аккуратно, старайтесь не разлить газовый конденсат, т.к. воняет он очень сильно и очень долго.

Потом я вырезал пару проемов. В верхнем проеме я сделаю камеру сгорания и поставлю теплообменник, в нижнем будет горелка с поддоном. Камера вверху специально сделана такой большой, чтобы при необходимости ее можно было топить дровами, прессованными брикетами и т.п.

Показано, как режу баллонПоказано, как режу баллонПоказано, как режу баллонПоказано, как режу баллонВ итоге вот что вышло

Потом я еще раз промыл вскрытый газовый баллон от газового конденсата.

Как сделать печку на отработке своими руками: некоторые советы и пошаговая инструкция

Как уже говорилось, изготовление подобного агрегата сложным назвать нельзя, однако, в любой, даже самой простой работе есть свои нюансы. Сейчас попробуем разобрать изготовление простейшей печки капельного типа из газового баллона. Для этого понадобится:

• непосредственно сам газовый баллон,
• труба диаметром 100 мм (2 м),
• уголок 5×5 см (около 1 м),
• стальной лист, толщиной 4 мм (около 50 см2),
• автомобильный тормозной диск,
• шланг из маслостойкой резины и хомуты под него.

Приготовив все необходимые детали, можно приступать к изготовлению.

Изготовление печки на отработке капельного типа своими руками: пошаговая инструкция

Для удобства читателя оформим пошаговую инструкцию в табличной форме.

Иллюстрация
Выполняемое действие

Первым делом нужно в дне баллона высверлить отверстие для выхода остатков газа. Чтобы предотвратить искры, сверло необходимо смачивать маслом. Обороты дрели должны быть минимально возможными.

Теперь при помощи болгарки можно вырезать отверстия по заранее подготовленному чертежу (некоторые из них будут представлены ниже).

Из листовой стали вырезаем донце с отверстием. Вырезанную среднюю часть выбрасывать не стоит – она нам пригодится позднее.

Примерно так будет располагаться донце в нашей печке. Примеряем его и вытаскиваем снова – с ним ещё предстоит некоторая работа.

Следующий шаг – подготовка трубы. Высверливаем в ней отверстия для подачи воздуха. Это необходимо для нормальной работы агрегата.

Вот таким образом сваривается готовое донце с перфорированной трубой. Сварочные швы должны быть качественными. Если у домашнего мастера нет опыта работы со сварочным аппаратом, лучше обратиться за помощью к профессионалам.

А вот теперь пригодится вырезанная из донца середина. Её следует приварить к тормозному диску от автомобиля.

В итоге получится вот что. Теперь, прорезав небольшое отверстие и приварив кусок трубы, получим полноценную муфту.

Можно начинать сборку

Обратите внимание на патрубок справа. Именно по нему в печку будет поступать отработанное масло.

Снаружи монтируем кран и присоединяем к нему шланг из маслостойкой резины.

Сверху газового баллона ввариваем остаток трубы – это и будет отвод дымохода.

Остаётся лишь вывести трубу дымохода наружу из помещения.

Поднять дымоход на необходимую высоту

Обычно она составляет 4 м. Этого достаточно для обеспечения нормальной естественной тяги.

Печка на отработке своими руками: чертежи, видеоинструкции и некоторые хитрости

Разобравшись в общих чертах, каков алгоритм выполнения работ, перейдём к чертежам и видеоинструкциям. Начнём с той же печи из газового баллона.

Печь на отработке из газового баллона: чертежи для изготовления

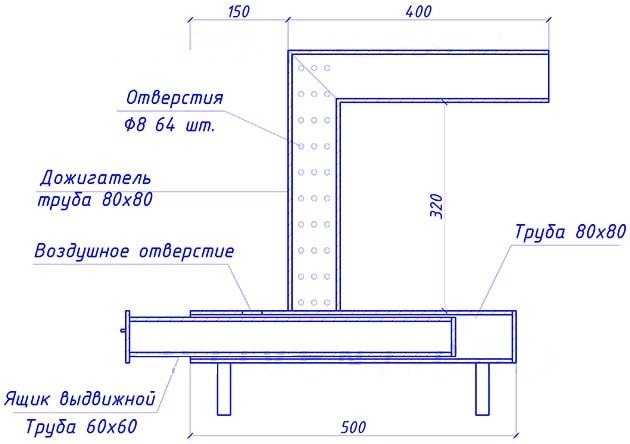

Рассмотрим чертежи печи на отработке своими руками.

Ниже можно ознакомиться с видеоинструкцией изготовления подобного агрегата.

Важно! Главное здесь − соблюдать пропорции. Но и это не гарантирует стабильную работу агрегата

В случае изготовления домашним мастером неудачного устройства стоит попробовать изменить диаметр труб на больший.

Видео и чертежи печи на отработанном масле с водяным контуром

Обогреватели с водяным контуром немного сложнее в изготовлении, однако, и эта работа под силу домашнему мастеру. Предлагаем ознакомиться с чертежами подобных агрегатов.

Видео, представленное ниже, поможет более полно понять алгоритм работ.

Котёл на отработке своими руками: чертежи и видеоинструкция изготовления

Естественно, что водяной контур подразумевает наличие котла. Именно о нём и пойдёт сейчас речь. Ниже представлены чертежи этой конструкции.

Ну и, конечно, видеоурок по изготовлению котла.

Как можно убедиться, чертежи горелок на отработке своими руками несложны, а значит, при наличии времени вполне можно попробовать собрать такой агрегат. Тем более, что затрат средств он практически не потребует.

Как сделать печь на отработке своими руками

Когда создается печка на отработке – чертежи помогут избежать лишних ошибок:

1. Изготовление нижней камеры. В таком теплоагрегате данный элемент совмещают с топливным баком. Нижняя камера представляет собой круглый бак, накрытый крышкой, у которой имеются отверстия для заливки масла и трубы, выполняющей функции второй камеры печки.
   Согласно указанным на чертеже размерам, нужно вырезать детали для создания нижнего бака, зачистить их края при помощи болгарки и сварить в единую конструкцию. Для стенок лучше использовать обрезок трубы. Дно к стенкам бака делают из листа металла, а ножки из уголка. На крышке вырезают отверстия: одно – диаметром 100 миллиметров по самому центру, а второе – размером 60 миллиметров ближе к одному из краев. Крышку можно сделать съемной и тем самым облегчить в процессе эксплуатации очистку бака и перемещение печи (прочитайте: «Делаем отопление на отработке своими руками»).
2. Дальше берут отрезок трубы длиной около 360 миллиметров и диаметром 100 миллиметров и сверлят в нем отверстия для подачи воздуха. Диаметр их должен равняться 1/10 диаметра трубы. Отверстия располагают равномерно по высоте трубы по всей ее поверхности.
3. Трубу нужно приварить к крышке нижнего бака, четко соблюдая перпендикулярность. Также печь на отработке должна иметь на крышке воздушную заслонку, прикрепленную с помощью болтового соединения или заклепки. Предварительно под заслонку вырезают отверстие диаметром 60 миллиметров. Через него в дальнейшем заливают масло и разжигают печь.
4. Верхний бак изготавливают аналогично нижнему элементу. Для стенок лучше всего использовать 355-миллиметровую трубу. В металлической пластине, которой отводится функция дна, делают 100-миллиметровое отверстие, смещенное в сторону края дна. К отверстию в нижней части приваривают отрезок трубы 110 — миллиметровым диаметром. Его надевают на перфорированную камеру, предназначенную для сгорания газов.
5. Крышка, прикрывающая верхний бак, подвергается очень высоким температурам, поэтому для нее лучше брать металл толщиной 6 миллиметров. В ней делают отверстие, в которое вставляют дымовую трубу. Само отверстие располагают со стороны, расположенной противоположно отверстию в дне данной камеры. К верхней крышке между ними помещают и приваривают перегородку, сделанную из толстого металла – отсекатель. Делать это нужно поближе к дымовому отверстию.

Виды печей на отработке

Прежде чем изготовить котел на отработке своими руками, необходимо выбрать вид прибора. Все котлы на отработке можно разделить на три группы, различающиеся конструктивными особенностями:

1. Простая пиролизная горелка. Простые горелки делают из листового металла или готовых ёмкостей (труб, бочек, баллонов). Представляют собой две закрытые ёмкости, соединённые перфорированной трубой. В нижней ёмкости залито масло, которое разлагается при недостаточном количестве кислорода. В верхней ёмкости его пары активно сгорают, выделяя большое количество тепла. Температура регулируется путём увеличения или уменьшения подачи кислорода.
2. Модель с принудительной вентиляцией. Вентилятор, встроенный во второй модели обеспечивает подачу воздуха во вторую камеру. Процесс горения идёт эффективнее и тепло равномернее распределяется по помещению.
3. Модель с капельной подачей топлива. Принцип работы горелки с капельной подачей схож с дизельными двигателями. Он самый экономичный, но сделать его своими руками гораздо труднее, чем первые два (выпускаются заводские агрегаты, рекомендуется покупать их, а не пытаться сделать прибор самостоятельно). Учитывать нужно также то, что капельные модели привередливы к качеству масла, которое придётся разогревать перед использованием для котла.

Если нужно сделать водяное отопление на печи с отработкой, нужно пропустить через верхнюю камеру 4-5 змеевиков, подключенных параллельно. Систему нужно будет дополнить циркуляционным насосом и вентилятором. Печь на отработке из газового баллона — чертеж

Самодельные печи на отработанном масле можно изготовить из газового баллона.

Стенки любого баллона достаточно толстые, чтобы выполненная из него печь, долго не прогорела.

К тому же, у баллона подходящая форма. Изготовить печь из баллона достаточно просто.

Рассмотрим подробно, как сделать самодельную печь на отработке и  какие материалы для этого нужно приготовить.

Понадобится:

• Сам баллон (подойдёт любой: кислородный, углеродный, газовый). 50 л. в самый раз. Толщина стенок – до 1,5 см. Если толще – не будет прогреваться (т. е. температура будет недостаточной для правильного функционирования печи).
• Металлический лист, примерно той же толщины, что и баллон.
• Труба для дымохода. Диаметр см. Длина – 4 м.
• Труба для горелки: диаметр – 10 см, длина трубы – 20 — 35 см.
• Стальной уголок или трубка для ножек.
• Инструменты: сварка, болгарка, дрель, уровень, рулетка.

Перед началом работы с газовым баллоном его «освобождают» от остатков газа: выкручивают вентиль, несколько раз промывают на открытом воздухе.

Схема устройства котла на отработанном масле

Затем надёжно фиксируют (например, вкопав в землю), заполняют ёмкость водой и начинают резать.

1. Нижняя часть – это нижняя камера сгорания. Её высота может быть около 15-20 см. Примерно такого же размера и верхняя камера сгорания.
2. К нижней камере привариваются ножки из уголка или трубки.
3. Внутри верхней камеры, к крышке приваривается перегородка. Располагают её ближе к месту, где будет дымовая труба (она нужна, чтобы задерживать в камере горячий дым).
4. Из металлического листа вырезаются два круга. Первый будет съёмной крышкой нижней камеры, а второй приваривается, как дно верхней камеры.
5. В обоих кругах, делаются отверстия 10 см, для нижней камеры по центру, для верхней ближе к краю, (в соответствии с диаметром трубы для горелки). В нижней крышке также делается отверстие в 6 см, для воздуха и заправки масла. К нему должна прилагаться заслонка. Она должна плотно прилегать, но сдвигаться так же, как дверной глазок.
6. В соединительной трубе для горелки сверлятся отверстия по 9 мм каждое. Всего – 48 отверстий (8 по кругу и 6 в высоту). Эта труба – камера дожигания. Здесь, горящие пары масла будут смешиваться с кислородом.
7. После проделывания отверстий, внутренняя часть трубы шлифуется. Если этого не сделать на всех зазубринах будет быстро нарастать сажа.
8. Приваривают соединительную трубу к подготовленным для неё отверстиям.
9. В крышке от верхней камеры, делается отверстие, в которое будет устанавливаться дымоходная труба. В помещении допускаются небольшие наклоны для трубы, на улице же она должна быть строго-вертикальной. Нельзя делать трубу в горизонтальном исполнении – этой печи нужна хорошая тяга.

А вы знали, что основное отличие печи от котла в том, что первая изготавливается из камня, а котел — из металла? Котел для бани своими руками — виды нагревателей и способы изготовления котлов из металлической бочки и трубы.

Чертежи для изготовления печей длительного горения вы найдете тут. Как топить и какое топливо использовать.

Основные преимущества печи на отработке

Распространена такая печь среди автомобилистов. Ею хорошо обогреваются небольшие пространства, где требования к чистоте и эстетике не столь велики.

Различные небольшие строения, в том числе дачный домик небольшого размера, гараж или мастерская.

Что касается положительных моментов, то это:

• Невысокая стоимость наряду с простотой конструкции;
• Невысокие требования к топливному материалу;
• Неплохие показатели по отдаче тепла;
• На печи никак не отражаются растопки, которые проводятся время от времени;
• Мобильность установки наряду с компактностью;
• Отпадает необходимость в применении установки усложненной конструкции.

Если говорить о минусах, то сюда обычно относят:

• Невысокий КПД;
• Неприятное ощущение от запаха, которое наблюдается в отдельных случаях работы.

На одежде или полу нередко появляются характерные пятна, когда идет прямой контакт с печкой. Можно добавить эффективности в работу устройства.

Виды самодельных печек на отработке

Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

1. Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
2. Капельная печь на отработанном масле с закрытым дожигателем;
3. Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.

Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.

Устройство и недостатки буржуйки открытого типа

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.

Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:

• для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
• вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
• высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
• неразъемный корпус тяжело чистить от сажи.

Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки

Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.

Плюсы и минусы капельницы

Кардинальное отличие этой печи заключается в следующем:

• перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
• топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
• для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

Схема капельницы с нижней подачей горючего из топливного бака самотеком

Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.

Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки

Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:

1. Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
2. Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
3. Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
4. Топливоподача и мощность агрегата поддается регулировке.
5. Нетребовательность к высоте дымохода и удобство очистки.

Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку

Популярные варианты печей на отработке заводской сборки, их характеристики

Печь Тепламос НТ-612 часто выбирается в качестве аппарата, применяемого для отопления гаража. Мощность такого капельного безвентиляторного обогревателя может варьироваться в переделах 5-15 кВт. Расход топлива составляет 0,5-1,5 л/час.

Данная печь на отработке для гаража относится к устройствам закрытого типа. Она укомплектована дымоходом, трубой для подачи воздуха и встроенным баком, рассчитанным на 8 литров топлива. Во внутренней камере происходит сгорание горючего. Работа аппарата начинается с электроразогрева плазменной чаши. По достижении необходимой температуры происходит подача топлива и выполняется принудительное перемещение воздуха в камеру сгорания. Средняя стоимость аппарата составляет 30 тыс. руб.

Еще одной популярной моделью является печь Жар-25 (МС-25). Данный аппарат может работать не только на отработанном масле, но и на солярке. Устройство функционирует от электросети, которая питает внутренний вентилятор. Тепловая мощность печи варьируется от 25 до 50 кВт. Она рассчитан на обогрев помещения площадью до 500 кв. м. Максимальный расход топлива составляет 4,5 л/час. Аппарат имеет большие габариты. Его вес достигает 130 кг. Данная печь нуждается в оборудовании хорошим дымоходом. Купить ее можно за 45 тыс. руб.

Печь на отработке укомплектована дымоходом, трубой для подачи воздуха и встроенным баком

Печка на отработке своими руками из листового металла и труб

В зависимости от типа устройства конструкция может быть создана из труб разных диаметров или из листов железа. Для работы понадобятся такие инструменты:

• болгарка с отрезным и шлифовальным кругом;
• листовой металл и трубы;
• сварочный аппарат и электроды;
• уголки металлические;
• краска по металлу, выдерживающая воздействие высоких температур.

Перед тем как сделать печь на отработке, выполняется подробный чертеж аппарата. Его можно создать самостоятельно или воспользоваться готовыми вариантами, которые несложно найти на сайтах в сети интернет.

Первым этапом является изготовление нижней части камеры, соединяющейся с топливным баком. Она имеет вид округленного или прямого бака с крышкой, где располагаются две трубы. Первая используется для подачи масла, а вторая – для укрепления трубы, которая уходит в среднюю часть аппарата. Элементы для бака вырезаются болгаркой и соединяются согласно чертежу.

В зависимости от типа устройства конструкция может быть создана из труб разных диаметров или из листов железа

К стенкам бака привариваются дно и металлические уголки, которые выполняют роль ножек конструкции. Для создания крышки берется лист металла, в котором производятся отверстия. Первое, диаметром 100 мм, располагается в центре; второе, размером 60 мм, находится ближе к краю. Крышка должна быть съемной, благодаря чему облегчится процесс очистки печки.

Для подачи кислорода используется труба длиной около 37 см и диаметром 100 мм. В ней по всей длине элемента выполняются отверстия, необходимые для поступления кислорода. Труба приваривается перпендикулярно крышке в нижней части аппарата. На ней фиксируется воздушная заслонка, которая будет крепиться с помощью заклепки или болтов. Отверстие под заслонкой должно быть размером 6 см. Оно предназначено для подачи масла и разжигания топлива.

Конструкция верхнего бака осуществляется по аналогии с устройством нижней емкости согласно чертежу печи на отработанном масле своими руками. Стенки изделия должны иметь толщину не менее 350 мм. В дне бака вырезается дно диаметром 10 см, которое нужно расположить ближе к краю. К нижней части отверстия приваривается небольшой кусочек трубы диаметром 11 см. Это необходимо для присоединения элемента к емкости сжигания газов.

Перед тем как сделать печь на отработке, выполняется подробный чертеж аппарата

Поскольку верхняя крышка печи на отработке с наддувом поддается воздействию высокой температуры, для ее изготовления следует использовать металлический лист толщиной не менее 6 мм. В крышке выполняется проем под дымоходную трубу, которая должна совпадать с проемом на дне емкости. Между данными элементами монтируется перегородка из плотного металлического листа, располагающаяся возле дымового отверстия. К верхней части крышки крепится труба, соединяющаяся с дымоходной частью. Детально процесс самостоятельного изготовления можно увидеть на видео печи на отработке.

Зачем нужен наддув

Для повышения эффективности работы печи применяют воздушные вентиляторы двух типов: наддува и внешнего обдува. Последний вариант уместен, если печью отапливается внушительное по площади помещение и рассчитывать на естественную конвекцию воздуха не приходится. Обычный вентилятор в таком случае помогает корпусу эффективнее отдавать тепло, воздушный поток направляют на место наибольшего накала.

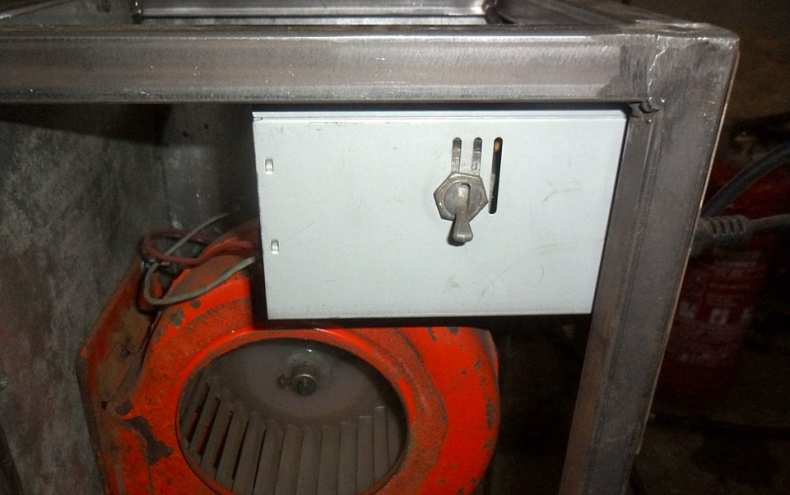

Внутренний обдув предназначен для обогащения верхней камеры кислородом, что способствует боле глубокому распаду частиц топлива, а также его более длительному горению. С применением принудительного наддува появляется так называемое «синее пламя», свидетельствующее о бездымном процессе горения.

Нагнетание воздуха выполняется обычным канальным вентилятором производительностью от 250 м3 в час. Обычно его располагают на полу рядом с печью и подключают к верхней камере жестким воздуховодом диаметром 100 или 110 мм. Для присоединения воздуховода в верхнюю камеру врезают отрезок трубы нужного диаметра, в который вставляется заслонка для регулирования воздушного потока. Чтобы избежать появления контртяги, сразу после вентилятора рекомендуется установить чувствительный обратный клапан.

Буржуйка из баллона

Буржуйка из баллона

Печь на отработке, сделанная из старого 50-литрового баллона, способна выдать от силы 11-12 кВт, поэтому она подойдет для обогрева небольших помещений. Лучше брать не кислородные, а пропановые баллоны советского образца с толщиной стеной 5 мм. Кислородные, во-первых, слишком массивны, а во-вторых, имеют толстые стенки, из-за чего прогрев печи будет затруднен.

1. Для резки металла необходимо предварительно выкрутить вентиль, а баллон наполнить водой
2. Его понадобится распилить на 2 части – нижняя 1/3 будет использоваться в качестве резервуара для масла, а верхние 2/3 использоваться для дожигателя
3. С помощью болгарки срезается вначале верхняя часть, затем готовятся отверстия для дымохода и дожигателя. Отверстие необходимо будет сделать и в нижней части для ревизионного люка. В дальнейшем его прикручивают на болты
4. Из толстостенной трубы изготавливаем дожигатель, проделывая в нем отверстия
5. Чашу для капельной печи можно сделать из тормозного диска авто. Ее монтируют на дно топливника, чуть приподняв над поверхностью на 3-5 см
6. Надеваем крышку баллона. Вставляем маслопровод таким образом, чтобы он располагался точно над чашей
7. Навешиваем расширительный бачок. Подключаем дымоход. Проверяем работу печи

При изготовлении печи на отработке из кислородного баллона его потребуется хорошо промыть, иначе во время резки возможен взрыв емкости.

Ламинат на деревянный пол своими руками: полное описание процесса. Схемы укладки, какие материла следует использовать (Фото & Видео) +Отзывы

Экономичные и энергоэффективные печи для гаража на отработке

Печь на отработанном масле считается наиболее экономной, так как исключает дополнительные затраты на топливо. Если правильно рассчитать материалы и четко следовать инструкции по изготовлению, то она не будет дымить и чрезмерно загрязнять воздух. Предусмотрена работа таких печей на трансмиссионном, машинном или трансформаторном масле. По такому же принципу функционирует дизельная печь для гаража.

В конструктивном плане агрегат представляет собой две емкости, которые соединены между собой перфорированной трубой, имеющей множество отверстий. Если принято решение в пользу установки в гараже печи на отработке, то необходимо, чтобы она соответствовала таким требованиям:

• предельная масса – 30 кг;
• вместительность – до 12 л;
• стандартный размер – 70x50x30 см;
• средний расход топлива – 1 л/час;
• диаметр трубы вытяжки – 100 мм.

Печь для гаража на дровах из двух газовых баллонов очень экономна и проста в обслуживании

Соорудить такую конструкцию достаточно просто. Для создания не понадобятся форсунки и капельницы, поэтому для ее изготовления не нужны особые знания, умения или опыт.

Непосредственно для изготовления печи потребуются такие материалы:

• труба из стали;
• две металлические емкости;
• стальной уголок.

Емкостью может послужить корпус старого негодного компрессора холодильника или же баллон газовый. Печь для гаража на отработке должна изготавливаться из материала толщиной не менее 4 мм, так как предполагается нагрев до 900 °С, поэтому тонкий металл просто-напросто прогорит.

Последовательность изготовления печки в гараж, функционирующей на отработке

Печь для гаража на отработке выгодна при наличии больших его запасов

Процесс создания данного вида печки в гараж своими руками включает такие этапы:

1. Установку нижней емкости на ножки. С этой целью из металлического уголка производят детали размером 20 см, на которые и приваривают емкость в горизонтальном положении.
2. Вырезание отверстия посредине нижней части корпуса, которая служит топкой и топливным бачком, приваривание к нему вертикальной трубы, соединяющей обе емкости. Желательно, чтобы верхняя часть снималась. Это нужно для проведения чистки горелки.
3. Просверливание приблизительно десятка отверстий в трубе на полуметровой высоте. Первое отверстие должно располагаться как минимум в 10 см от основного корпуса печи.
4. Изготовление отверстия на верхней части топочной емкости для заливки масла и крышки, которая поможет регулировать уровень нагрева помещения и сам процесс горения.
5. Приваривание патрубка на верхней емкости.
6. Сооружение трубы вытяжки из оцинкованной стали длиной как минимум 4 метра и ее крепеж на патрубке.

Презентабельный вид гаражной печи придаст покраска. С этой целью используют смесь из силикатного клея, помелённого мела и пудры алюминия.

Недостатки печи для гаража на отработке, особенности эксплуатации

Пользоваться такой печкой, во избежание аварийных ситуаций, необходимо в соответствии с четкой инструкцией. Для этого, пользуясь нижним отверстием печи, в топливный бак необходимо вложить небольшое количество бумаги для растопки. Далее заливается приблизительно 1 литр отработанного масла. Бумагу поджигают и выжидают пару минут, пока масло не закипит. Когда масло начнет медленно гореть, его необходимо по мере необходимости подливать в количестве 3-4 литров.

Несмотря на массу преимуществ данного вида печей для гаража, необходимо упомянуть и об их недостатках, в частности:

• очень длинный дымоход, который должен быть не менее 4 метров в высоту;
• требуется, чтобы устройство дымохода было строго вертикальным, без изгибов и горизонтальных участков;
• емкости для масла и дымоход необходимо регулярно чистить – приблизительно раз в неделю.

Расход масла в печи на отработке регулируется заслонкой подачи воздуха и составляет 0,3 — 1 л. в час

К процессу создания системы отопления в гараже необходимо подойти ответственно, чтобы такие конструкции, как котел на отработке, печь из кирпича, буржуйка своими руками, были выгодны и приносили максимум тепла. Следует учесть, что за экономными вариантами необходимо тщательно ухаживать, а кирпичные конструкции требуют определенного времени на растопку. Для создания металлической печи длительного горения потребуются определённые навыки и знания. В то же время любой из рассмотренных вариантов при условиях правильного сооружения и при соблюдении правил эксплуатации сделает гараж теплым и комфортным.
