Печь на отработанном масле: 4 варианта конструкции

Отопление на отработанном масле для частного дома

Отработанное масло для обогрева изначально применяли вместе с соляркой. Такой способ доказал свою эффективность и экономичность. Тогда решили удешевить средство еще больше и убрали солярку из состава. Отработанное масло по своим характеристикам напоминает дизельное топливо, но стоит на порядок дешевле.

Фото 1. Так выглядит отработанное масло, которое используется для отопления. Жидкость тёмно-коричневого цвета.

Особенности использования

Отработку в качестве топлива используют в специальном котле или в печи. Только это гарантирует полное сгорание продукта без образования чадного дома. Переоборудование системы отопления или установка нового контура окупается в первый год использования средства.

Виды топлива. Сколько получают тепла при сжигании одного литра?

Сжигание одного литра такого топлива дает 10—11 кВт тепла в 60 минут. Продукт, подвергшийся предварительной обработке, обладает большей мощностью. Его сжигание дает на 25% больше тепла.

Разновидности отработанных масел:

• моторные масла и смазочные средства, используемые в различных видах транспорта;
• индустриальные продукты.

Плюсы и минусы

Плюсы топлива:

• Экономическая выгода. Деньги на топливе экономят потребители, но наибольшую выгоду получают предприятия. Реализация отработки избавляет от затрат на хранении, транспортировки и утилизации средства.
• Сохранение энергоресурсов. Отказ от использования для отопления газа и электроэнергии препятствует истощению источников.
• Защита окружающей среды. Из-за высокой стоимости утилизации, владельцы предприятий и транспортных средств избавлялись от масла, сливая его в водоемы или в грунт. Это негативно сказывалась на состоянии окружающей среды. С началом применения отработки в качестве топлива такие манипуляции прекратились.

Минусы топлива:

• представляет опасность для здоровья, если продукт сгорает не полностью;
• большие габариты дымохода — 5 м в длину;
• сложность поджига;
• плазменная чаша и дымоход быстро засоряются;
• работа котла приводит к сжиганию кислорода и выпариванию влаги из воздуха.

Как отрабатывают масло?

Отработку получают при сжигании любого вида масла, но для отопления помещения обычно используют средства нефтепереработки из двигателей внутреннего сгорания.

Также из индустриальных механизмов, компрессоров и энергетического оборудования.

Что не относится к подобному топливу?

Перечень продуктов, не относящихся к отработке:

• переработанные масла растительного и животного происхождения, которые используются для бытовых нужд;
• твердые отходы с отработкой;
• растворители;
• продукты, которые не подлежат такой же переработке, как отработка;
• нефтетопливо природного происхождения из разлива;
• другие неиспользованные нефтепродукты.

Принцип работы печи на отработанном масле

Прототипом для масляных печей, работающих на отработанном масле, является керогаз, который применялся ранее в деревнях и на дачах. В качестве топлива в нем использовался керосин, пары которого дожигали в отдельной камере. Чтобы сэкономить на топливе, был разработан вариант сжигания отработанного масла. Его можно приобрести бесплатно или за умеренную стоимость на любом СТО.

Составные элементы печки на отработанном масле

Создание самодельной печки на отработке не является трудным процессом. Главная задача состоит в правильной организации системы для продуктивного процесса сгорания масла. Для обеспечения полного сжигания паров тяжелые компоненты необходимо предварительно расщепить на легкие, что осуществляется в результате пиролиза. Для эффективного испарения осуществляется надлежащий подогрев масла.

Принцип работы масляной печи на отработке состоит в следующем. В первую очередь в нижней камере аппарата выполняется поджиг отработки. Интенсивность горения регулируется с помощью дроссельной заслонки в корпусе устройства, через которую в камеру поступает воздух. Пары масла, перемешанные с кислородом, по вертикальной трубе поднимаются вверх. Труба соединена с верхним бачком, который является камерой дожигания.

Смесь перемешивается под воздействием силы Кориолиса (силы инерции). Интенсивность процесса достигается правильным выбором диаметра и длины камеры сгорания. Для обеспечения полного сжигания воздух через заслонку должен поступать в достаточном количестве. Для этого он подсасывается дополнительно через отверстия, выполненные в вертикальной перфорированной трубе, соединяющей бачки.

Интенсивность горения регулируется с помощью дроссельной заслонки в корпусе устройства

Поток газов направляется в камеру окончательного дожигания, в которой верхняя часть расширена. При ее изготовлении выполняется горизонтальный разнос между входом дымохода и выходом камеры сгорания, что необходимо для обеспечения температурного скачка между зонами окисно-азотного и кислородного дожигания. При значении температуры ниже 600 °С оксиды азота являются активнее кислорода. Разлагаясь, они окисляют частицы топлива. С повышением температуры в качестве основного окислителя выступает кислород. Вредные вещества через дымоход отводятся в атмосферу.

Материалы изготовления обогревателей на отработанном масле

Основным материалом для изготовления печи в гараж на отработке является металл, хотя некоторые утверждают, что в качестве перфорированного дожигателя удобно использовать асбоцементную трубу. Однако практика показывает, что подобный материал недолговечен, а значит, его использование нерентабельно.

Наиболее частым вариантом можно назвать масляную печку на отработке, выполненную из газового баллона, но нельзя сказать, что сложной является конструкция из труб различного диаметра. Основная задача здесь – правильный расчёт сечений труб как для резервуара, перфорированного дожигателя, так и для поддувала. При любом расхождении агрегат будет работать нестабильно. Именно поэтому опытные домашние мастера говорят, что такой обогреватель на отработанном масле придётся несколько раз переделывать, доводя до совершенства, даже если он выполнен по чётким чертежам.

Полностью защищённая печурка. Но даже такую не стоит оставлять без присмотра

Мнение эксперта
Андрей Павленков
Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО «АСП Северо-Запад»

“На правильную работу таких агрегатов влияет не только чёткий расчёт пропорций, но и влажность воздуха, и даже высота расположения. Это следует учитывать при изготовлении”.

Изготовление печи для гаража

Очень важно подготовить место в гараже, где будет стоять печь на отработанном масле. Стены и пол в этой области помещения нужно покрыть теплоизолирующим материалом – листовой сталью или асбестовыми листами. А можно поставить агрегат на кирпичную кладку

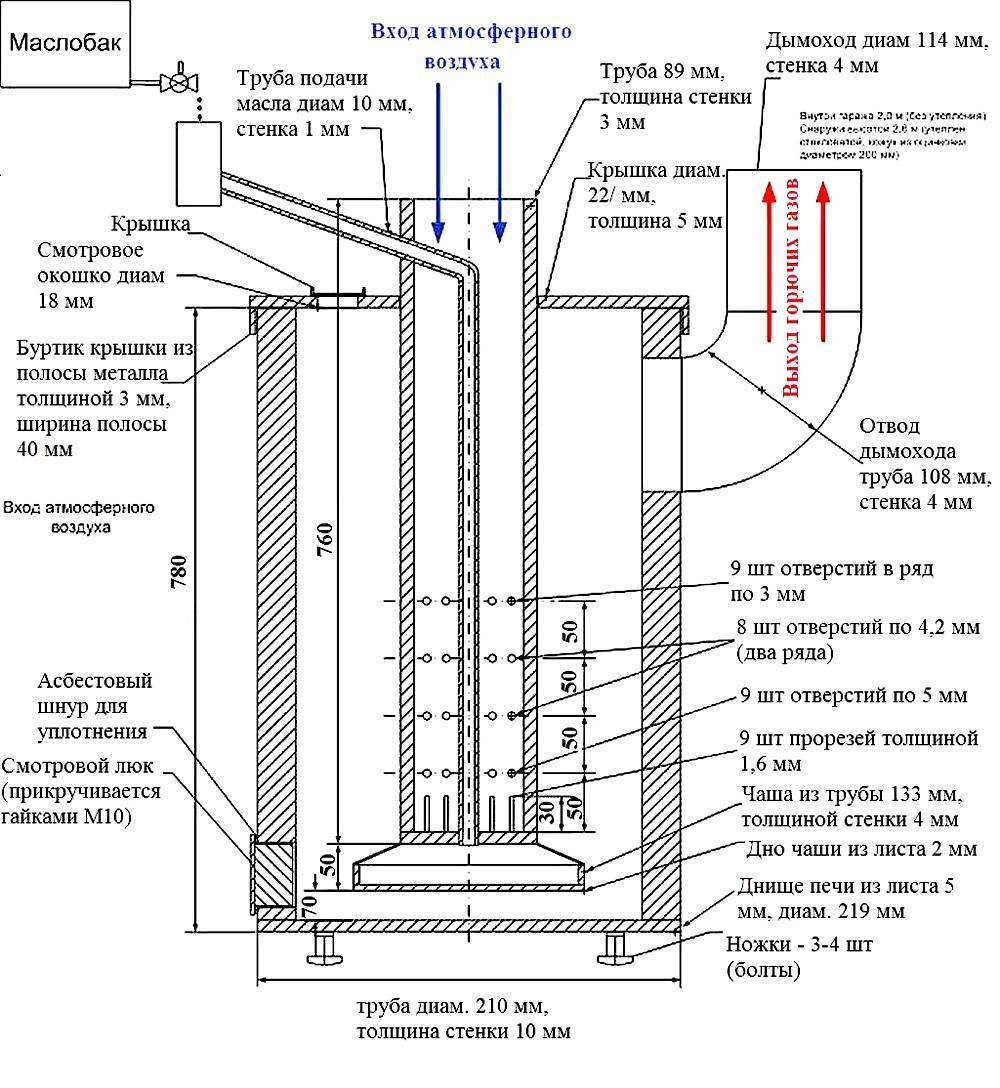

Сначала нужно сделать чертеж со всеми замерами и согласно схеме (рис. 3) собирать агрегат для гаража своими руками

А можно поставить агрегат на кирпичную кладку. Сначала нужно сделать чертеж со всеми замерами и согласно схеме (рис. 3) собирать агрегат для гаража своими руками.

Рис. 3 Схема изготовления печи на отработанном масле

Начинать работу следует из изготовления резервуаров. Для этого берется лист стали толщиной 4 мм, и с помощью болгарки вырезается из него размеченные детали. Разметка должна осуществляться согласно чертежу. Как правило, эти детали круглой формы, но можно сделать и квадратные.

Соединяются детали печи на отработанном масле сварочным аппаратом. Крышка для нижнего резервуара изготавливается из листовой стали 6 мм толщиной (рис. 4). В этой крышке нужно сделать отверстие с заслонкой, через которое в первую камеру сгорания будет попадать воздух, а также через это отверстие заливается масло. Заслонка нужна для того чтобы контролировать интенсивность горения.

Рис. 4 Нижний резервуар для отработанного масла

Крышка на нижний резервуар должна одеваться очень плотно, не должно быть зазоров. В крышке есть круглое отверстие посередине, к нему приваривается труба-горелка, которая соединяет 2 резервуара. Эта труба должна быть не меньше 10 см в диаметре, а ее длина не меньше 35 см. В соединительной трубе печи следует просверлить отверстия 9-10 мм (рис.5), их должно быть около 50 шт. сверлить отверстия нужно равномерно по рядам.

Рис. 5 Отверстия в трубе-горелке печи на отработанном масле

Далее по примеру первого резервуара следует изготовить верхний, то есть камеру сгорания. Также как и в первом варианте, крышка должна быть из стали 6 мм толщиной. В этой крышке должно быть вырезано отверстие для дымохода. Также к крышке приваривается перегородка. Изготавливается она из стали 6 мм, и размещается ближе к дымоходному отверстию.

Готовая верхняя камера сгорания приваривается к трубе-горелке. Крышка также должна хорошо прилегать и не образовывать зазоров.

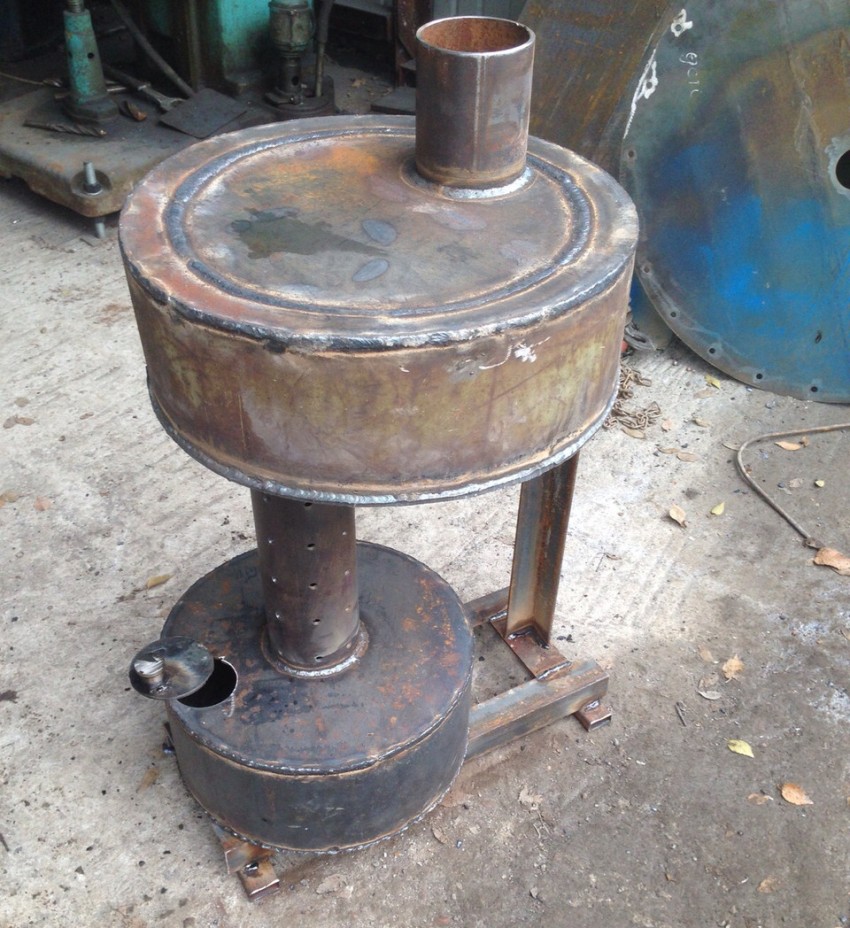

Рис. 6 Все необходимые детали для сборки агрегата на масле своими руками

Все швы соединения, которые делались с помощью сварки нужно проверять на герметичность и зачищать наждаком. Дымоход печи на отработке, которая устанавливается в гараже, должен быть изготовленным из оцинкованной стали, жести, или керамики. Для удобности обслуживания дымоходной трубы следует сделать ее съемной. Так будет удобнее ее чистить.

Перед тем как в гараже установить прибор на отработке нужно его проверить на улице, то есть первый раз, он функционирует вне помещения. Это нужно для безопасности, чтобы понять, что все правильно собрано. Залить нужно около 2 литров масла и производится розжиг. Если сделано все правильно, агрегат на отработке должен полностью разгореться через 5-7 минут.

Если же произошла непредвиденная ситуация и печь загорелась, то ни в коем случае нельзя ее тушить водой, это делается только огнетушителем.

При эксплуатации масляной печи для гаража применяется разное масло, отработанного типа. Например, моторное, трансмиссионное, амортизационное, трансформаторное. Конечно, лучше если масло будет чистым, но даже если оно будет загрязненным ничего страшного. Масло можно самостоятельно очистить или отстоять

Очень важно чтобы в отработанное масло не содержало воду

Для розжига отработанного масла своими руками нельзя использовать легко воспламеняющие вещества, например, бензин или ацетон. При розжиге можно использовать такие катализаторы горения как мазут, керосин, жидкость для розжига костров и т.д. Катализатор должен быть маслянистым. После того как печь работает не нужно доливать топливо, так как эффективность горения резко снизится. Заправка печи на отработанном масле происходит, только после полного сгорания предыдущей порции масла и полного остывания агрегата.

Сравнение с современными моделями

Что касается сегодняшних печей, то они вовсе не похожи на старые прототипы, за исключением буржуйки, которая сохраняет изначальный принцип работы. В шестидесятые годы прошлого века сгорание топлива до состояния углекислого газа и водяных паров не считалось чем-то вредным, чего нельзя сказать о нынешнем времени. Сейчас же любые парниковые газы являются опасным врагом экологии, поэтому люди стараются отказываться от систем, загрязняющих окружающую среду. Обеспечить полное дожигание отработки по-прежнему невозможно, но вот достичь максимальной экономичности вполне реально.

Современные масляные печи отличаются от первоначальных

Также в далеком прошлом на рынке не было моторных масел с синтетическими добавками и хитроумными присадками, которые способны в несколько раз сократить расход топлива ДВС, но при неправильном сгорании выделяют канцерогены, токсические вещества и мутагены. Да и люди тогда были более устойчивы к различным окружающим воздействиям, а численность населения примерно в 2,5 раза была меньше, чем сейчас.

И в конце концов, советское машинное масло являлось натуральным нефтяным продуктом, изготовленным на основе насыщенных углеродов, которые не могли достигать высокой температуры горения. Это значит, что появление вредных и опасных окислов азоты в тех обогревателях практически исключалось. Современные установки выбрасывают такие вещества в значительных объемах, что заставляет искать более чистые и альтернативные решения.

Виды печей на отработке

Прежде чем изготовить котел на отработке своими руками, необходимо выбрать вид прибора. Все котлы на отработке можно разделить на три группы, различающиеся конструктивными особенностями:

1. Простая пиролизная горелка. Простые горелки делают из листового металла или готовых ёмкостей (труб, бочек, баллонов). Представляют собой две закрытые ёмкости, соединённые перфорированной трубой. В нижней ёмкости залито масло, которое разлагается при недостаточном количестве кислорода. В верхней ёмкости его пары активно сгорают, выделяя большое количество тепла. Температура регулируется путём увеличения или уменьшения подачи кислорода.
2. Модель с принудительной вентиляцией. Вентилятор, встроенный во второй модели обеспечивает подачу воздуха во вторую камеру. Процесс горения идёт эффективнее и тепло равномернее распределяется по помещению.
3. Модель с капельной подачей топлива. Принцип работы горелки с капельной подачей схож с дизельными двигателями. Он самый экономичный, но сделать его своими руками гораздо труднее, чем первые два (выпускаются заводские агрегаты, рекомендуется покупать их, а не пытаться сделать прибор самостоятельно). Учитывать нужно также то, что капельные модели привередливы к качеству масла, которое придётся разогревать перед использованием для котла.

Если нужно сделать водяное отопление на печи с отработкой, нужно пропустить через верхнюю камеру 4-5 змеевиков, подключенных параллельно. Систему нужно будет дополнить циркуляционным насосом и вентилятором. Печь на отработке из газового баллона — чертеж

Самодельные печи на отработанном масле можно изготовить из газового баллона.

Стенки любого баллона достаточно толстые, чтобы выполненная из него печь, долго не прогорела.

К тому же, у баллона подходящая форма. Изготовить печь из баллона достаточно просто.

Рассмотрим подробно, как сделать самодельную печь на отработке и  какие материалы для этого нужно приготовить.

Понадобится:

• Сам баллон (подойдёт любой: кислородный, углеродный, газовый). 50 л. в самый раз. Толщина стенок – до 1,5 см. Если толще – не будет прогреваться (т. е. температура будет недостаточной для правильного функционирования печи).
• Металлический лист, примерно той же толщины, что и баллон.
• Труба для дымохода. Диаметр см. Длина – 4 м.
• Труба для горелки: диаметр – 10 см, длина трубы – 20 — 35 см.
• Стальной уголок или трубка для ножек.
• Инструменты: сварка, болгарка, дрель, уровень, рулетка.

Перед началом работы с газовым баллоном его «освобождают» от остатков газа: выкручивают вентиль, несколько раз промывают на открытом воздухе.

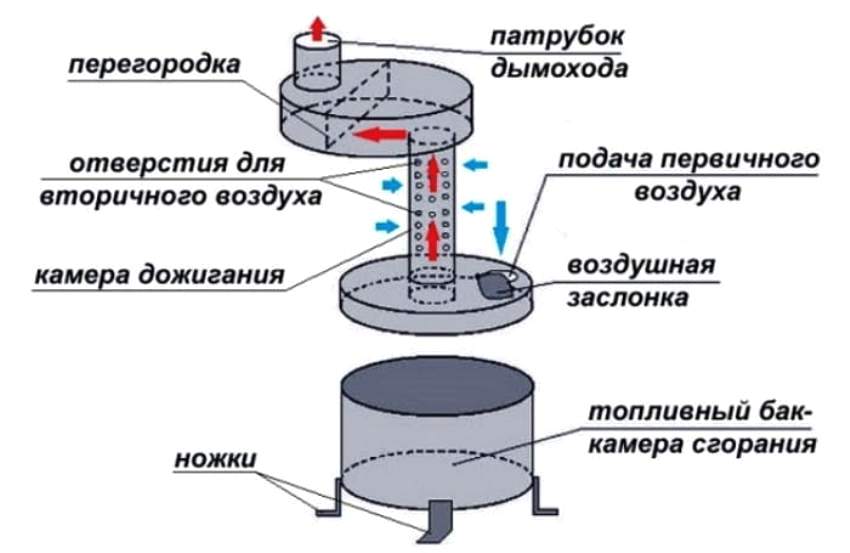

Схема устройства котла на отработанном масле

Затем надёжно фиксируют (например, вкопав в землю), заполняют ёмкость водой и начинают резать.

1. Нижняя часть – это нижняя камера сгорания. Её высота может быть около 15-20 см. Примерно такого же размера и верхняя камера сгорания.
2. К нижней камере привариваются ножки из уголка или трубки.
3. Внутри верхней камеры, к крышке приваривается перегородка. Располагают её ближе к месту, где будет дымовая труба (она нужна, чтобы задерживать в камере горячий дым).
4. Из металлического листа вырезаются два круга. Первый будет съёмной крышкой нижней камеры, а второй приваривается, как дно верхней камеры.
5. В обоих кругах, делаются отверстия 10 см, для нижней камеры по центру, для верхней ближе к краю, (в соответствии с диаметром трубы для горелки). В нижней крышке также делается отверстие в 6 см, для воздуха и заправки масла. К нему должна прилагаться заслонка. Она должна плотно прилегать, но сдвигаться так же, как дверной глазок.
6. В соединительной трубе для горелки сверлятся отверстия по 9 мм каждое. Всего – 48 отверстий (8 по кругу и 6 в высоту). Эта труба – камера дожигания. Здесь, горящие пары масла будут смешиваться с кислородом.
7. После проделывания отверстий, внутренняя часть трубы шлифуется. Если этого не сделать на всех зазубринах будет быстро нарастать сажа.
8. Приваривают соединительную трубу к подготовленным для неё отверстиям.
9. В крышке от верхней камеры, делается отверстие, в которое будет устанавливаться дымоходная труба. В помещении допускаются небольшие наклоны для трубы, на улице же она должна быть строго-вертикальной. Нельзя делать трубу в горизонтальном исполнении – этой печи нужна хорошая тяга.

А вы знали, что основное отличие печи от котла в том, что первая изготавливается из камня, а котел — из металла? Котел для бани своими руками — виды нагревателей и способы изготовления котлов из металлической бочки и трубы.

Чертежи для изготовления печей длительного горения вы найдете тут. Как топить и какое топливо использовать.

Делаем печь своими руками

Теперь рассмотрим алгоритм, по которому нужно делать печь на отработке для гаража. Запоминайте все шаги и их последовательность.

1. В первую очередь вам понадобится собрать нижнюю камеру. Топливный бак и камера первичного сгорания могут быть совмещены. В круглом баке нужны отверстия для установки трубы и заливки топлива.
2. Надо также приварить дно, ножки.
3. В крышке нужно сделать два отверстия: с края в 60 мм диаметром, а по центру – 100 мм. При этом крышка должна оставаться схемной. Так вам будет существенно проще выполнять чистку агрегата.
4. Берите обрезок металлической трубы с диаметром в 100 мм. Длина должна составлять примерно 360 мм. В трубе сверлите отверстия, чтобы через них поступал воздух. Диаметр отверстия равен 10-ти процентам диаметра трубы. Все отверстия надо располагать равномерно по высоте и диаметру трубы. Лучшее заранее нанести разметку.
5. Потом трубу приваривают к крышке нижнего бака. Обязательно следите, чтобы она была установлена строго перпендикулярно.
6. Поставьте воздушную заслонку на крышке, используя болты или заклепки. Диаметр отверстия для заслонки составляет примерно 60 мм. Через данное отверстие можно разжигать печь, заливать топливо.
7. Таким же образом собирайте и верхний бак. Надо взять трубу с диаметром 355 мм. В листе металла, которое станет дном, нужно сделать отверстие, смещенное к краю. Его диаметр составит 100 мм. К отверстию приваривайте обрезок трубы соответствующего диаметра. Ее предстоит надевать на перфорированную камеру для сгорания газов.
8. Крышку верхнего бака надо делать из толстого металла. Толщина должна быть минимум 6 мм. В крышке нужно отверстие для дымохода. Его располагают со стороны, противоположной к отверстию в дне камеры.
9. Также нужна перегородка между стенкой камеры и дымовой трубой. Ее делают из толстого металла, а приваривают к верхней крышке, ближе к дымоходу.
10. Дымовую трубу приваривают к верхней крышке и присоединяют к дымоходу.
11. Между камерами надо приварить распорки из уголка или обрезков труб. Это увеличит жесткость конструкции, сделает ее более прочной.

На заключительном этапе работы можно покрасить печку. Выбирайте жаропрочную краску по металлу.

Устанавливаем и разжигаем печку на отработке правильно

Сначала вам необходимо подготовить ровную площадку. Можно выложить участок из кирпича, либо залить бетонное основание. Площадку нужно тщательно выравнивать, используя отвес и уровень

Помните, что важно также соблюдать расстояние до стен. Оно должно составлять минимум метр. Когда вы будете ставить печь, определять для нее место, подумайте обязательно и об удобстве эксплуатации

Отверстие для заливки масла должно находиться в зоне свободного доступа. Тогда вам будет комфортно работать с печкой

Когда вы будете ставить печь, определять для нее место, подумайте обязательно и об удобстве эксплуатации. Отверстие для заливки масла должно находиться в зоне свободного доступа. Тогда вам будет комфортно работать с печкой.

Печка нужна разборная. В таком случае не составит труда очищать ее. Снимается дымоход, а потом и верхняя камера, после чего можно спокойно убрать из печки всю сажу, нагар.

Работает печка на минеральном, синтетическом отработанном масле любого типа

Обратите внимание! Топливо можно заливать максимум на половину бака. В оставшемся месте образуются пары масла. Когда вы только что залили масло, нужно еще немного подержать заслонку открытой: так кислород насыщает пары масла

Когда вы только что залили масло, нужно еще немного подержать заслонку открытой: так кислород насыщает пары масла.

Желательно использовать специальные каминные спички или лучину для розжига. Привычные короткие спички здесь не подойдут.

Обязательно запомните правило безопасности: в печь категорически запрещено заливать горючие жидкости, поскольку это может спровоцировать взрыв.

Когда печка разогрелась, нужно прикрыть отверстие наполовину, а потом отрегулировать поступление воздуха. Газы в трубе с отверстиями должны гореть равномерно.

Меры безопасности

При эксплуатации печей и котлов, работающих на масляной отработке, следует помнить, что они являются объектами повышенной пожарной опасности в той же мере, как и любые другие отопительные агрегаты на жидком топливе.

Во избежание неконтролируемого возгорания в помещении, где работает печь, необходимо соблюдение следующих правил:

• применять следует только тот вид топлива, на который рассчитан используемый агрегат;
• применяемое топливо не должно содержать воду, что чревато резким её закипанием в камере сгорания с последующим выбросом пара с горящим маслом;
• условия хранения отработки должны исключать ее возгорание и попадание в нее влаги.

Кроме пожарной опасности необходимо помнить о токсичности продуктов горения, удаляемых дымовой трубой

По этой причине очень важно постоянно следить за исправностью системы удаления дымовых газов и не допускать их скопления в обогреваемом помещении

При использовании отопительных агрегатов заводского производства безопасный уровень эксплуатации обеспечивается соблюдением всех пунктов инструкции для пользователя, а также своевременным и полным проведением мероприятий по техническому обслуживанию оборудования.

Кроме перечисленного, существует достаточно серьёзная опасность получения ожога о печную поверхность, которая разогревается до очень высокой температуры. Расположение устройства должно сводить к минимуму возможность случайного прикосновения к его поверхности незащищённой кожей.

Недостатки агрегатов на отработке – важно знать!

Мы подробно рассказали о плюсах применения самодельных котлов, функционирующих на отработанном масле. Не забудем рассказать и о недостатках подобных конструкций. Прежде всего, они считаются пожароопасными. Печи из баллонов имеют открытые отверстия, через которые огонь может за считанные секунды распространиться по отапливаемому объекту. Этот факт обуславливает необходимость постоянного контроля работы агрегата. Бросать его без присмотра, когда отработка подается в печь, категорически запрещено.

Главный недостаток котла на отработке — пожароопасность

Следующий минус конструкции – объективно сильный шум. Агрегат работает по-настоящему громко. Далеко не каждый человек готов терпеть такие неудобства. Также после каждого использования печи ее топочные камеры приходится очищать. Аналогичную процедуру нужно выполнять и с дымоходом. Он является обязательной частью самодельного котла на отработанном масле. Дымоход, кстати сказать, приходится делать достаточно высоким (не менее 4 м). Если соорудить дымовой тракт меньших размеров, риск отравления угарными газами повышается в несколько раз.

Масло, предназначенное для сжигания в печи, необходимо хранить в специальных условиях. Его нельзя оставлять под солнечными лучами. Также запрещено хранить его при отрицательных температурах. Отработка замерзает даже при незначительных минусах и становится абсолютно бесполезной. После размораживания использовать ее в качестве горючего нельзя.

С маслом связан и еще один серьезный недостаток описываемых печек. Отработку требуется в обязательном порядке очищать. Если применять неочищенное масло, форсунки агрегата быстро засорятся. Это вполне может стать причиной взрыва баллона. Некоторые домашние умельцы говорят, что их самодельные отопительные котлы работают на неочищенной отработке. Возможно, агрегат и сможет обогревать помещение на таком масле. Но вот эффективность его работы, поверьте, будет минимальной.

Монтаж печи, работающей на отработанном масле

Фундамента для такой печи не требуется, так как конструкция очень легкая, но поверхность, на которую устанавливают печь, должна быть строго горизонтальной. Устанавливают печь таким образом, чтобы было удобно заливать топливо. Для удобства заливки топлива используют воронку (лейку). Если полы деревянные, то перед тем, как установить печь — на пол настилают металлический лист.

Среди важных аспектов, касающихся конструкции можно выделить следующие:

• внутренний диаметр дымохода должен быть не меньше 10 см, толщина стенок – не менее 1 мм;
• толщина стали для резервуаров – 4 мм, для донышка топливника и крышки верхнего резервуара – 6 мм;
• длина горелки должна быть больше значения ее диаметра;
• оптимальный объем резервуара, предназначенного для топлива, от 8 до 15 литров;
• трубы выбирают из таких материалов как: нержавеющая сталь, медь, окрашенная жесть;
• дымоход обязательно должен иметь возможность демонтажа для удобства обслуживания печи;
• допускаются наклонное положение частей дымохода, находящихся в помещении (для улучшения прогрева помещения), однако вне помещения труба должна быть строго вертикальной (чтобы предотвратить задувание ветра).

Что потребуется для работы

1. чертеж;
2. сварочный аппарат и электроды;
3. болгарка, отрезные круги для металла, напильник, наждачная бумага;
4. стальные уголки или арматура;
5. набор сверл и дрель;
6. стальные листы толщиной 4 и 6 мм;
7. трубы для дымохода и горелки;
8. молоток;
9. рулетка и уровень.

Подготовка и сборка печи (чертеж)

1. Распечатываем чертеж и начинаем подготовку к сборке. Все детали соединяем сварочным аппаратом. Исключение – элементы резервуаров, помеченные на чертеже «плотно входит». Их делаем разборными. Все сварные швы тщательно проверяем на герметичность. Окалину зачищаем болгаркой или напильником.
2. Листовую сталь раскладываем на ровной поверхности, делаем разметку и производим резку деталей болгаркой. На листогибочном станке производим гибку, подготавливая детали – стенки резервуаров. Проверяем плотность прилегания деталей.
3. Слева на фото – готовая крышка нижнего резервуара, справа – нижняя его часть. Между собой их не свариваем, детали должны остаться разборными, но плотно прилегать друг к другу. Отверстие для заливки в печь топлива выполняем около 5 см в диаметре.
4. Производим сборку верхнего резервуара (привариваем стенки к донышку).
5. Привариваем в верхнем резервуаре перегородку-отбойник (ближе к отверстию для горелки). Присоединяем выхлопной патрубок. К нему впоследствии будем подключать дымовую трубу.
6. На трубе, предназначенной для горелки, высверливаем 48 отверстий диаметром 9 мм каждое. Соединяем сваркой верхнюю камеру и горелку.
7. Проверяем размеры деталей. Монтируем уплотнительное кольцо.
8. Привариваем бак, предназначенный для заливки масла. Оснащаем его переливной трубой.
9. Из металлического уголка вырезаем три ножки длиной 20 см и соединяем их с дном печи.

Создание печи на отработанном масле своими руками — видео урок

Некоторые детали данной печи можно вырезать из толстостенной трубы, использованного газового баллона. Но если баллонов не нашлось, согнуть металл в радиус нет возможности или желания, можно смонтировать аналогичную печь, но квадратного сечения. Вырезать детали этой конструкции намного проще. В случае отсутствия болгарки используем гильотинные ножницы для металла.

1. Подготовим нижнюю часть печи. Для этого соединяем вместе ножки, дно и боковые стенки топливного резервуара.
2. Верхняя часть топливника должна герметично надеваться на нижнюю. Тщательно проверяем размеры стенок перед резкой металла. Крышечку топливного бака крепим на шуруп или стальную клепку, чтобы обеспечить возможность поворачивать крышку при необходимости.
3. В верхнем баке устанавливаем перегородку.
4. Привариваем патрубок, который будем подключать к дымоходу.

Так как дымоход будет иметь несколько участков с наклоном 45 градусов, то в местах соединения труб устанавливаем специальные отводы. В месте прохождения трубы через потолочные перекрытия дополнительно обшиваем негорючими материалами (минеральная вата) и слоем металла (в строительных магазинах для этого продается специальный элемент «проход через крышу», облегчающий монтаж). Помимо отводов пригодятся хомуты и металлический грибок, предотвращающий попадание дождя и снега внутрь трубы.

На этом мы заканчиваем, советуем вам почитать статью про то, как построить — печь бубафоню своими руками, потому, что ее конструкция напоминает, то что мы рассмотрели ваше.

Ненужные ГСМ в качестве топлива — преимущества очевидны

Старое моторное масло горит не хуже, чем мазут, а стоит дешевле, так почему бы им не топить?

Моторные и трансмиссионные масла в ходе продолжительной эксплуатации утрачивают первоначальные свойства и становятся непригодными к использованию по прямому назначению. До недавних пор в целях утилизации такие горючесмазочные материалы (ГСМ) сливались в грунт или сжигались.

Использование отработанного масла в качестве топлива — это самый экологически безопасный способ утилизации ненужных ГСМ

Сегодня, из-за повсеместного удорожания и нехватки энергоносителей отработанное масло используется как топливо для фабрично изготовленных или самодельных жидкотопливных котлов. Учитывая то, что актуальная цена отработки не превышает 6 рублей за литр, отопление получается более выгодным, чем котел на дровах, солярке или на природном газе.

Как работает котел на отработке

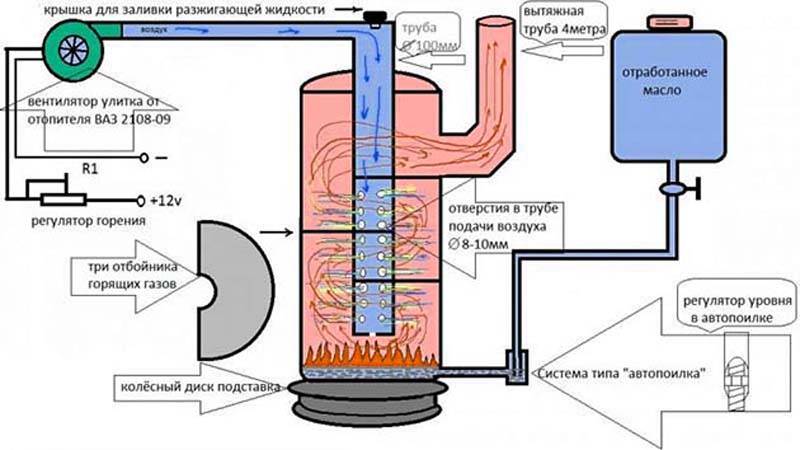

Пример того, как устроен простой котел из газового баллона — внутри камера сгорания и труба для создания естественной тяги

Топливо попадает в камеру сгорания, где поджигается и горит за счет воздушной тяги. В печах, собранных своими руками, тяга обеспечивается за счет конструкции камеры сгорания. В заводских аппаратах с наддувом необходимая тяга обеспечивается принудительно. Так как масло само по себе разжечь непросто, для стартового розжига применяется небольшое количество бензина.

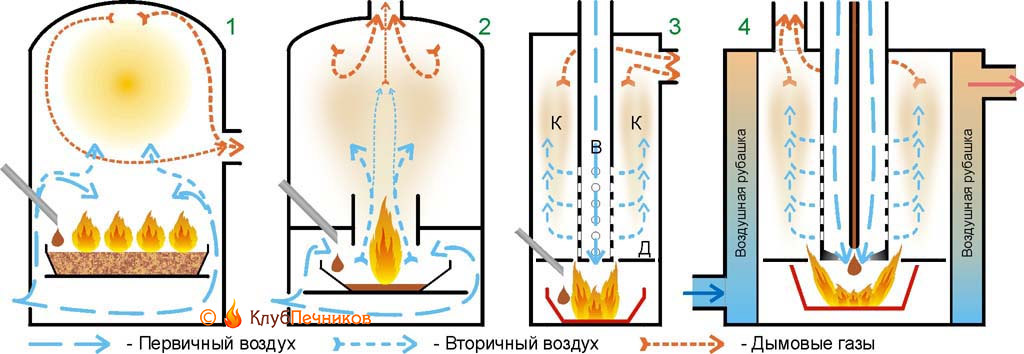

На схеме показано, как работает капельная печь — более сложная, но и более безопасная в сравнении с традиционными самодельными печами

Можно ли использовать обычный жидкотопливный котел для сжигания отработки? Заводской жидкотопливный котел имеет меньший диаметр топки и дымогарных труб в сравнении с заводскими печами на отработавшем масле . Причина — меньшее выделение соляркой копоти, в сравнении с горящим маслом. Поэтому, сжигая масло в обычном жидкотопливном котле, придется часто вычищать сажу

Разновидности печей на отработке

Иллюстрации	Виды по способу изготовления
	Заводские. Это технически сложное оборудование, которое обеспечивает эффективность, удобство и безопасность эксплуатации. Топливо подаётся в камеру сгорания форсунками, подача воздуха также осуществляется принудительно. За счет правильной дозировки компонентов в воздушно топливной смеси, расход горючего более экономичный в сравнении с самодельными печами.

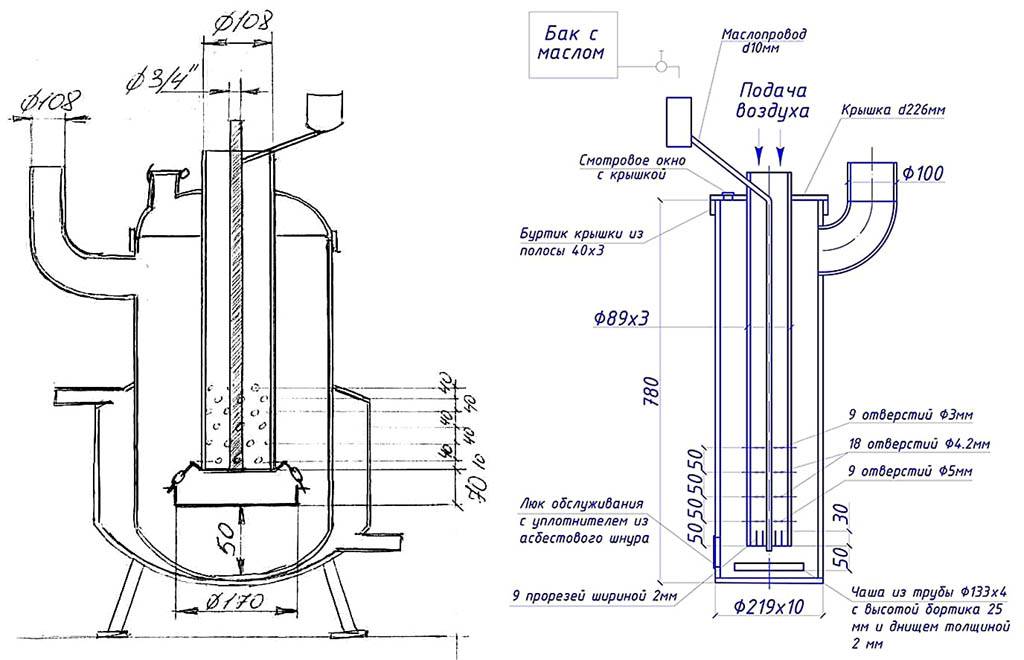

	Самодельные. Это оборудование отличается конструктивной простотой и может быть собрано из подручных материалов. Чтобы увидеть самый популярный вариант самодельной печи предлагаю вам простой чертеж. В отличие от заводских агрегатов, самодельные устройства не предназначены для обогрева жилых объектов. Самодельная буржуйка на масле — это неплохое решение для гаража, мастерской и аналогичных вспомогательных помещений.

Автоматические и полуавтоматические печи имеют несколько степеней защиты, которые отключат котел в случае возникновения нештатных ситуаций. Самодельные печи, работающие в ручном режиме, какой-либо защиты не имеют.

Что учесть при покупке котла на отработке

• Мощность. Этот параметр обозначается в кВт и обозначает, сколько тепловой энергии агрегат может произвести за единицу времени;.
• Расход топлива. Параметр обозначается как литры в час. Несмотря на то, что отработанное масло пока что недорогое, старайтесь выбирать самые экономичные котлы;
• Габариты и вес. Слишком громоздкое и тяжелое оборудование потребует устройства укрепленной бетонной площадки в котельной;
• Комплектация. Чем богаче комплектация устройства, тем лучше, иначе циркуляционный насос, расширительный бак и прочие недешёвые комплектующие придется докупать отдельно.
