Во-первых, все паяльные станции делятся на контактные, термовоздушные и инфракрасные.

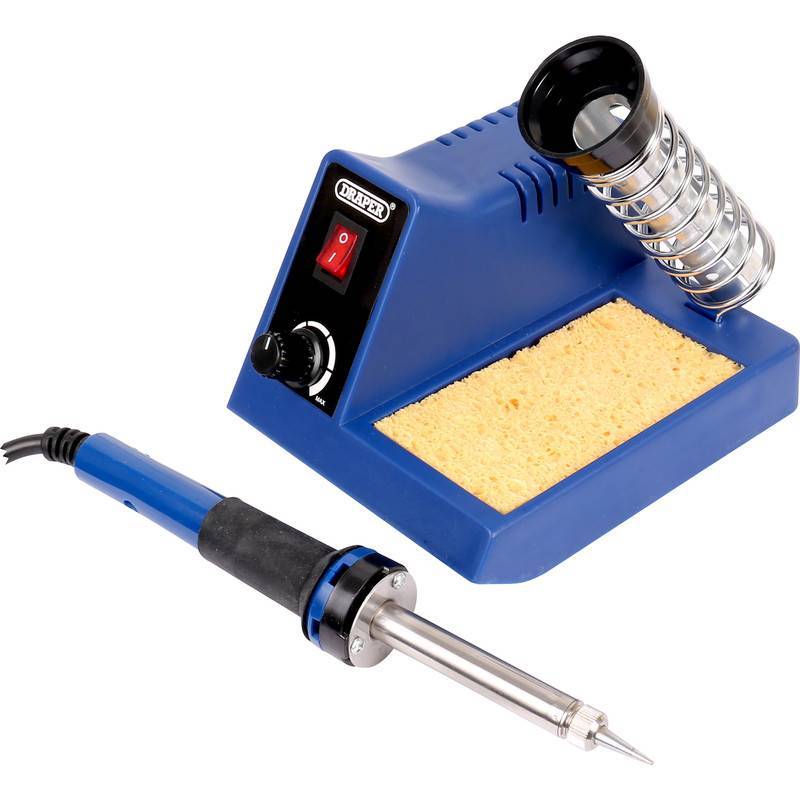

Контактная паяльная станция — это, по сути, паяльник с регулировкой температуры. Соответственно, в задачи этой паяльной станции входит весь спектр работ паяльника, но с возможностью выбора подходящего температурного режима для той или иной задачи. В нерегулируемых паяльниках значение температуры может доходить до 500 градусов и выше, при этом мелкие компоненты можно (и нужно) спаивать при относительно небольших температурах, около 250-300 градусов. Контактная станция дает возможность соблюдать такие режимы. Кроме того, контролируемая температура значительно уменьшает износ жала, нагревательного элемента и всей конструкции паяльника, так что он прослужит дольше и качество работ, сделанных с его помощью, будет значительно отличаться в лучшую сторону.
Термовоздушная паяльная станция — это станция, в которую включен термофен. Чаще всего он идет в комплекте с паяльником, но есть и исключения
На это стоит обращать внимание — входит ли в состав станции паяльник

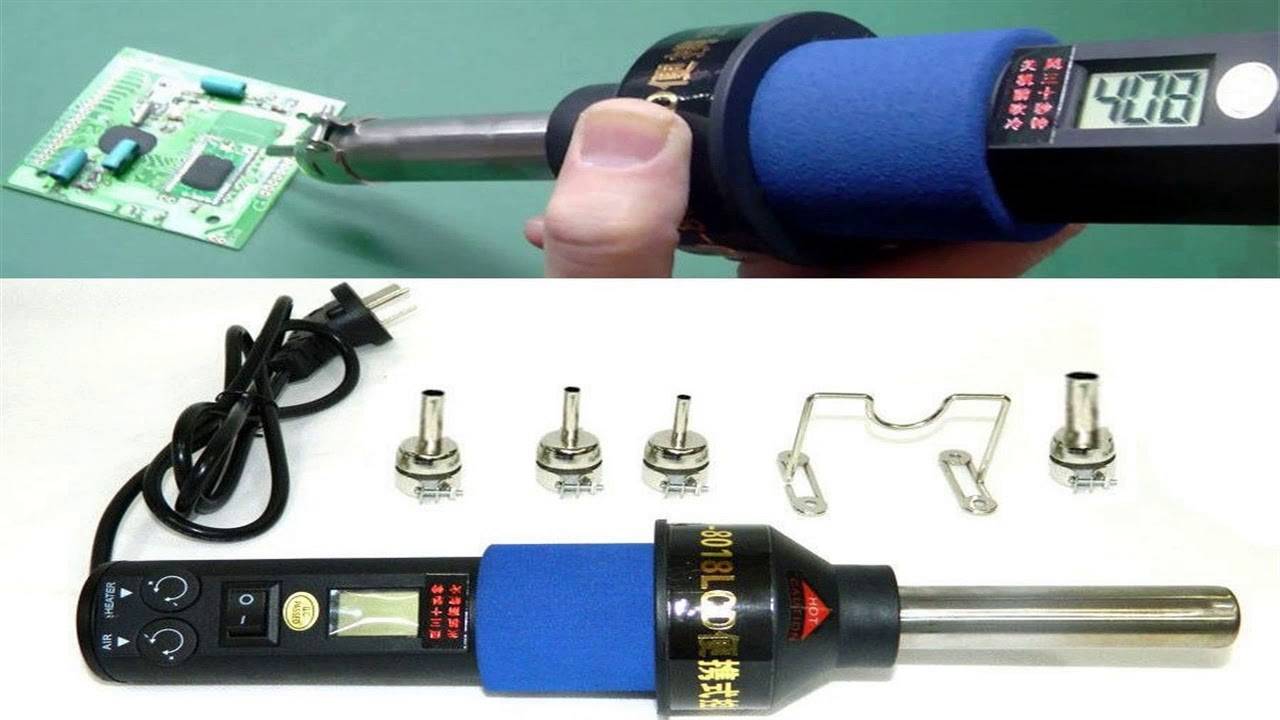

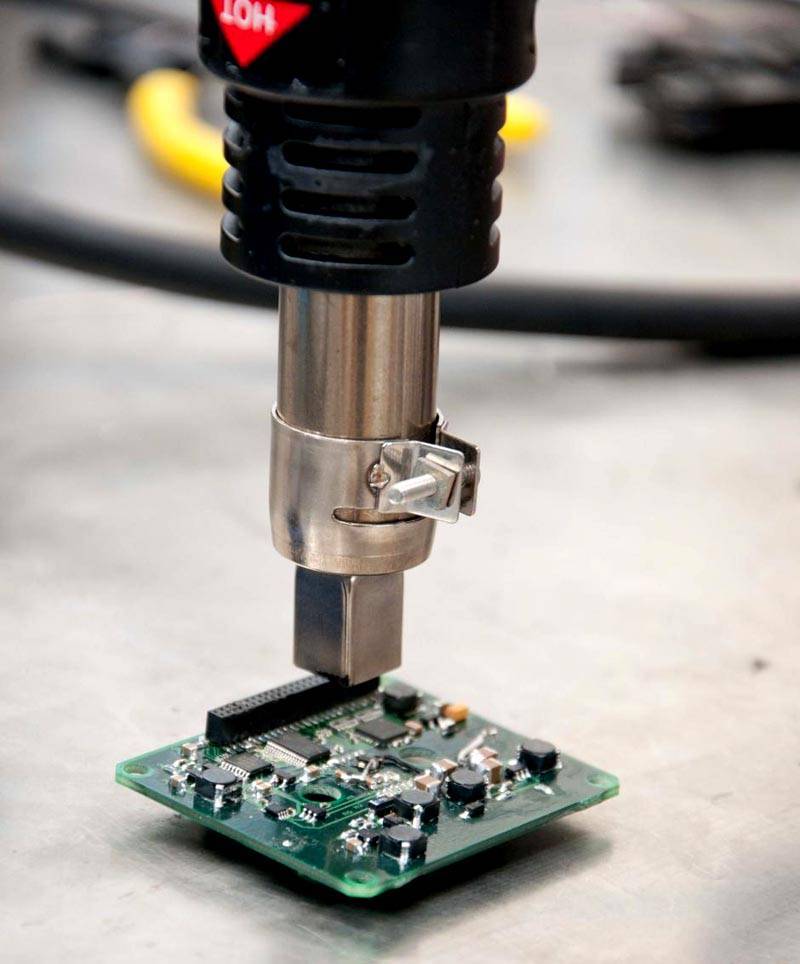

Термофен делает работу с миниатюрными компонентами еще проще (а в случае самых мелких деталей — это единственный инструмент, с помощью которого их можно отпаять и запаять). Если нужно выпаять, например, микросхему с 40 выводами, термофен справится с этим буквально за минуту.
К термофенам существует большое количество насадок, которые упрощают работу с определенным типом деталей на плате. При частой работе с конкретными однотипными изделиями купить нужную насадку не помешает.
Инфракрасная станция обычно покупается в сервисные центры и другие специализированные предприятия. Ее основной рабочий элемент — инфракрасная лампа, нагревающая определенный участок платы. Действие похожее на термофен, только при этом отсутствует воздушный поток, который может сдуть мелкие детали, и не так сильно нагреваются сами компоненты (припой нагревается намного быстрее) за счет того, что инфракрасные лучи неодинаково воздействуют на разные материалы. Как правило, в комплекте этих станций присутствует еще преднагреватель, подогревающий платы снизу, и знакомый паяльник. А стоит всё это вместе весьма и весьма недешево. И чем больше разных настроек и возможностей программной автоматизации у станции, тем она дороже.
Конкуренты T12
Помимо Т12 выпускаются аналогичные по концепции паяльники и станции. Некоторые из них превосходят любую Т12, но и цена у них в разы выше.
TS100
Миниатюрный и мощный паяльник. Весь блок управления находится прямо в ручке паяльника.
Сочетает в себе самые главные плюсы Т12. И этот паяльник можно прошить и дополнительно настроить через USB.
TS80
Еще миниатюрнее и лучше TS100. Особенно будет полезен тем, кто ремонтирует технику на выезде. Есть заземление паяльника.
Из минусов можно отметить высокую цену и сырую прошивку.
Стоит ли TS100 И TS80 покупать начинающим? Скорее нет, чем да. Цена в несколько раз выше, чем у полностью укомплектованной любой станции Т12. К тому же, некоторые функции у него бесполезны начинающим.
Конструкция паяльника для радиодеталей
Прежде чем решаться, какой паяльник выбрать для пайки проводов в радиоэлектронике, нужно разобраться с его конструкцией. К основным элементам инструмента относится:
- Жало;
- Стержень;
- Нагреватель;
- Держатель;
- Электрический шнур и вилка;
- Трансформатор;
- Частотный преобразователь;
- Регулятор мощности;
- Кнопка управления.
В зависимости от конкретной модели, количество элементов конструкции может меняться
При выборе следует обратить внимание на соответствие параметров каждого элемента заявленным требованиям
Особенности выбор паяльника
Естественно, что самые качественные и удобные модели будут стоить значительно выше обыкновенных бытовых
Поэтому, важно определиться с целями применения
Определяясь, какой паяльник выбрать для пайки радиодеталей, стоит обратить внимание на тип нагревателя. По данному параметру устройства разделяются на:
- Газовые. Лучше всего подходят для пайки проводов в распределительных коробках. Они могут работать в автономном режиме без подключения к источнику электроэнергии. Помимо пайки инструмент можно использовать как фен для термоусадки. Главной проблемой работы с ними является выделение вредных газов в атмосферу, а также сложность работы с мелкими микросхемами.

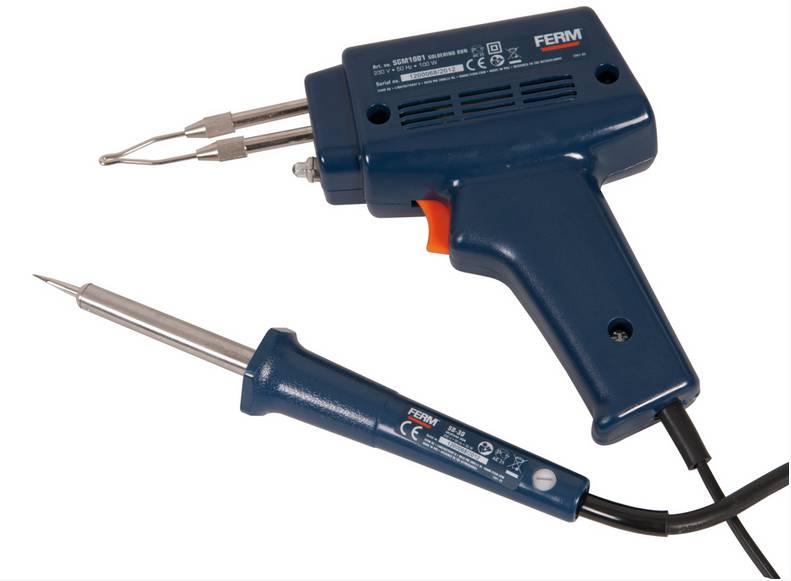

- Электрические. Эти модели лучше приспособлены для пайки микросхем, а не только для проводов. Здесь могут встречаться недорогие простые спиральные модели, которые долго греются, но отлично подходят для новичков. Также есть керамические модели с быстрым нагревом, но они оказываются очень хрупкими и на практике часто ломаются. Импульсные дороже всех, но они специализированы для работы с микросхемами и быстро нагреваются.
Если рассматривать, как выбрать паяльник для пайки радиодеталей, то нужно ориентироваться по следующим параметрам:
- 100 Вт и выше – модели не стоит использовать для работы в данной сфере;
- 60-100 Вт – устройства могут использоваться для пайки проводов, но другие радиоэлементы ими нельзя спаять;
- 20-50 Вт – хорошо подходят для пайки радиоэлементов в домашних условиях, но если речь заходит о тонкой работе с мелкими деталями, то могут возникнуть трудности;
- 10 Вт и менее – такой вариант используется преимущественно при работе с микросхемами и для более толстых контактов не подходит.
Топ 5 лучших моделей паяльников для радиодеталей
Разбираясь, какой паяльник выбрать для пайки микросхем, стоит обратить внимание на эти конкретные модели:
Baku bk-456 — модель с мощностью до 40 Вт. Температура нагрева составляет до 450 градусов Цельсия. Имеется встроенный регулятор температуры.
Паяльник Baku bk-456
TLW 500W – мощный паяльник с нихромовым нагревательным элементом.
Паяльник TLW 500W
AOYUE 3211 – модель с керамическим нагревателем. Максимальная мощность составляет до 80 Вт. Присутствует быстрый нагрев. Обладает дополнительной светодиодной подсветкой.
Паяльник модели AOYUE 3211
ZD 416G – модель с быстрым нагревом. Максимальная мощность здесь составляет 25 Вт. Отлично подходит для работы с микросхемами.
Паяльник модели ZD 416G
Intertool RT2001 – импульсная модель со встроенным трансформатором. Максимальная мощность достигает 100 Вт. Используется преимущественно для демонтажа элементов.
Паяльник Intertool RT2001
Производители
Среди популярных производителей можно отметить следующие бренды:
- Sthor;
- AOYUE;
- ZD;
- TLW;
- Intertool;
- Mega;
- Baku;
- Mastertool.
Параметры выбора электрических паяльников
Рассмотрим, какие основные характеристики паяльников нужно учитывать при выборе устройства.
Одна из главных задач — правильный выбор мощности паяльника. Здесь нужно понять, какие работы предстоит выполнять при помощи устройства. Как правило, чем мощнее модель, тем она многофункциональней и надежней. Но часто слишком мощные варианты нет смысла покупать для бытовых целей.
Паяльник ПП 220В 80Вт пластиковая ручка ЭПСН
Выбор мощности очень важен. Если долго работать слабым устройством, то обрабатываемые контакты перегреваются. А если использовать чрезмерно мощное устройство, можно сжечь все элементы, едва прикоснувшись к ним. Это может уничтожить ремонтируемый электроприбор.
Оптимальный показатель мощности домашнего паяльника составляет 25-40 Вт. Для простых микросхем подойдет устройство мощностью до 10 Вт. Модели свыше 60 Вт и до 100 Вт применяются при пайке проводов. А очень мощные паяльники с мощностью более 100 Вт используются только для специфических работ типа пайки радиаторов.
Еще одна важная характеристика — напряжение. Те устройства, что работают от сети, обычно питаются от 220 Вольт. Также встречаются модели, работающие при напряжении 6, 12, 36 Вольт. Оптимальное решение для дома — модель на 220 Вольт.
Размер имеет значение. Обычно он зависит от мощности — чем мощнее прибор, тем он крупнее. Все небольшие паяльники не могут похвастаться большой мощностью.
Затем нужно оценить и форму жала. Ее требуется также выбирать, исходя из выполняемых работ — для каждого варианта используется своя форма жала. Оно может быть клиновидным, стержневым, конусообразным, игольчатым.
Формы жала паяльников
Что касается материала жала, то это тоже один из важнейших показателей. Самые распространенные — медные варианты. Также есть керамические и медные с покрытием. О них мы говорили выше и тут не будем останавливаться подробно. Выбирайте материал жала в зависимости от своего бюджета, выполняемых работ и личных предпочтений.
Если говорить о рукоятке, то лучше всего купить паяльник с деревянной ручкой. Дерево имеет невысокую теплопроводность и стоит относительно недорого. Также можно остановиться на паяльнике с ручкой из эбонита. Наиболее распространенные варианты имеют рукоять из пластика
Здесь важно выбрать термостойкий вариант, который не сильно нагревается во время работы устройства. Также желательно, чтобы пластик имел и резиновые накладки — тогда паяльник будет удобнее держать, и он вряд ли неожиданно выскользнет из рук. А значит, риск травматизма снижается
А значит, риск травматизма снижается.

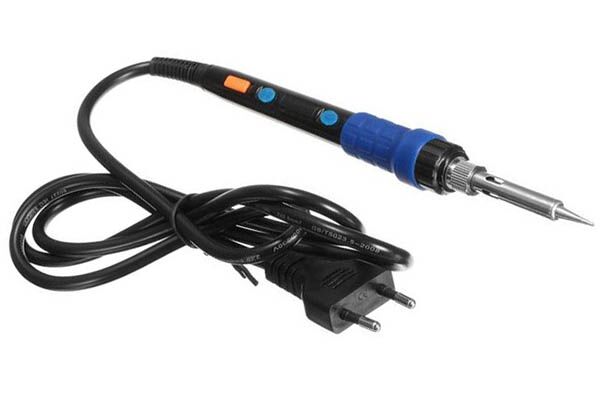

Паяльник с пластиковой ручкой, но резиновыми накладками
Если вам важны какие-то дополнительные функции и возможности, то уточните, есть ли они у выбранной модели. Это могут быть регулятор мощности, температуры, наличие возможности смены жала и так далее. Здесь же можно оценить и комплектацию изделия: наличие подставки, защитного колпачка, сменных жал и т.д.
Что касается сетевого шнура, то он должен быть гибким, мягким и длинным, иначе работать паяльником будет сложно. Также желательно, чтобы кабель имел заземление и двойную изоляцию для обеспечения высокого уровня защиты от удара током.
Чем длиннее шнур, тем меньше вы зависите от близости розетки к рабочему месту
Лучшие производители электрических паяльников — какую фирму выбрать
Несколько слов и о производителях. Чем известнее бренд, тем лучше. Тогда больше шансов купить именно надежную модель, которая долго прослужит. Хотя, впрочем, и недорогие паяльники от малоизвестных брендов тоже могут оказаться не самыми плохими.
Долговечность и надежность паяльника во многом будет зависеть от того, кто его сделал
Среди самых популярных производителей выделяют следующих:
- Kolner — российский бренд, который производит различные электроинструменты. Но сборка и производство устройств ведутся в Китае — это позволило удешевить готовую продукцию.
- Wert выпускает надежные и компактные изделия. Как правило, все выпускаемые модели рекомендованы для использования в бытовых условиях.
- Proconnect выпускает инструменты и кабели. Продукция адаптирована к условиям России.
- Rexant — бренд с многолетней историей, которому можно доверять. Помимо электроинструмента выпускает и кабели.
- Dremel — одна из старейших компаний. Выпускает различные электроинструменты. Бренд известен во многих странах.
- Topex — компания из Польши. Выпускает различные электроинструменты.
Как паять медные провода — все секреты процесса
Для начинающих электриков и электронщиков будет полезно узнать, как осуществляется процесс пайки проводов. Перед началом использования нового паяльника необходимо выполнить процедуру лужения жала. Для этого жало разогревается до рабочей температуры, и окунается в канифоль всей поверхностью. Далее нужно расплавить припой по всей поверхности жала, тем самым защитив его от коррозионного воздействия и ускоренного износа. Далее переходим к непосредственной процедуре пайки проводов.
Всю технологию можно разделить на три основных этапа:
- Подготовка провода к пайке. Для этого часть жилы должна быть освобождена от изоляции. Жилу следует очистить от загрязнений, и если механическим способом это не удается, прибегают к применению канифоли или флюса. Перед тем, как обработать поверхность жилы канифолью или флюсом, ее можно отшлифовать наждачкой или напильником
- Лужение — паяльник нужно разогреть до соответствующей температуры. Если используется канифоль, тогда нужно поднести к ней зачищенную часть провода, и прогреть жилу. При этом жила погружается в расплавленную канифоль, тем самым происходит процесс ее очистки. После этого необходимо взять припой, и прогреть ее паяльником. Расплавившийся припой наносится на жилу, тем самым осуществляется процесс лужения. В итоге получаем медный провод, на поверхности жилы которого располагается тонкий слой припоя. Такой процесс проводится для того, чтобы осуществить надежное и качественное соединение медных проводов. Аналогичная процедура проводится со вторым концом провода
- Соединение — теперь необходимо соединить жилы вместе так, как они будут оставаться после спаивания. После этого к соединенным жилам наносится припой, и плавится паяльником. В итоге расплавленный припой растекается, и затвердевает, обеспечивая соединение деталей
Если соединяемые провода в последствие планируется изолировать термоусадочной трубкой, то ее нужно надеть на кабель предварительно. На этом процесс пайки проводов паяльником с канифолью и оловом завершен. Ничего трудного в этом нет, если все действия выполнять по инструкции.
Процесс пайки будет несколько отличаться, если спаиваемые провода предварительно скручиваются. В таком случае каждую жилу провода лудить не нужно, а после их скрутки, обработать канифолью или флюсом, и расплавить по всей наружной поверхности припой.
Это интересно! Если вместо канифоли применяется флюс, тогда технология пайки будет немного отличаться. Отличие заключается в том, что часть жилы окунается во флюс, после чего прогревается паяльником с добавлением припоя. Дальнейшие действия аналогичны, как описано в инструкции выше.
И теперь самое главное при обучении работать паяльником — практика. Научится с первого раза паять провода или микросхемы практически невозможно, так как для этого первоначально понадобится тренироваться. Именно в тренировке заложен успех освоения технологии пайки проводов и полупроводниковых элементов.
Как выбрать паяльник
Несмотря на доступность и распространение моделей паяльников, возникает закономерный вопрос: по каким критериям выбирать паяльник? Изобилие предложений — это не только большие возможности, но и своего рода проблемы.
1
Эти 2 параметра тесно связаны между собой, но иногда бывают и исключения. Для обычной домашней пайки не нужен паяльник больших размеров. Отличным вариантом будет, если расстояние от кончика жала до ввода провода составит 25 сантиметров. Диаметр жала должен быть в пределах 4 мм при мощности до 25 Вт. При помощи такого паяльника удобно паять не только различные детали, но и микросхемы. Идеально иметь еще 1 паяльник, но более мощный (на 40-60 Ватт). Его можно использовать для залуживания плат и паяния массивных контактов.
Мощные паяльники (около 100 Вт) используются при распайке проводов в автосервисах. Еще мощнее (около 150 Вт) применяются при запайке кастрюль и радиаторов — металлических крупногабаритных вещей. Паяльник на 500 Ватт является самым мощным и применяется исключительно в строительстве.
Если вы уже опытный паяльщик, то возможно, вам необходима паяльная станция. С ее помощью качество пайки улучшается в несколько раз, и что самое главное, работа выполняется намного быстрее. Кроме этого у паяльной станции имеется множество преимуществ:
- наличие удобной ванночки и подставки для очистки паяльника;
- возможность регулировки температуры нагрева;
- поддерживание постоянной температуры в жале.
Наиболее важными являются первые 2, ведь к паяльнику подобные аксессуары пришлось бы докупать отдельно.
2
На этот параметр при выборе паяльника так же необходимо обращать внимание. В магазинах сейчас можно найти паяльники с самыми разнообразными жалами: игла, конус, лопатка… Посоветовать, какое выбрать, не получится: каждый паяет тем, чем ему удобно
Не лишним будет иметь набор из лопаток разного размера. Правильно подобранное жало — это залог успешной работы. Рекомендуем вам купить несколько плоских и тонких конических жал, а также одно большое для распайки микросхем.
Это еще одна очень важная характеристика паяльника. Бывалые паяльщики знают, как часто приходится менять жала
Обращайте внимание на термостойкие жала, которые не реагируют на длительное воздействие высоких температур
4
Помимо вышеперечисленных критериев, существуют мелочи, о которых просто нельзя забыть. Не забудьте о наличии термоизоляции ручки. От нее зависит, насколько хорошо она защищена от нагревающейся части. Жало паяльника регулируется при помощи винтика на корпусе
Такая технология предусмотрена не на каждом паяльнике — на это необходимо обращать внимание. Регулярная зачистка жала изнашивает его и с этим придется бороться
5
Чтобы можно было приступить к пайке, необходимо подготовить рабочее место. Главное — это хорошее освещение
Не менее важно правильно оборудовать стол специально для пайки. На нем размещаются планки, на которые кладется паяльник
Поверхность покрывается асбестом. Это необходимо для безопасной работы с кислотами и растворителями. Вам также понадобятся такие инструменты:
- пинцет;
- канцелярский ножик;
- тонкое шило;
- кусачки;
- напильник;
- игла от шприца.
Не покупайте дешевые китайские паяльники — они перегорят или просто взорвутся при нагревании. У нормального паяльника сопротивление должно равняться 2 Килоомам. Выбирая паяльник на рынке сразу прикупите мультиметр и измеряйте сопротивление понравившегося вам паяльника, и только после этого покупайте его.
Если говорить о надежности, то лучшим вариантом будет обычный советский паяльник. Отечественные паяльники отличаются очень долгим временем работы. Китайские паяльники стоимостью 4-5$ будут ничем не хуже. Выбирая паяльник по мощности учтите, что чем она меньше, тем дольше прослужит прибор.
Обратите внимание, если вы паяете микросхемы, то обязательно используйте заземление. Оно позволит избежать возможного удара статическим электричеством
Даже небольшая искра способна нанести непоправимый вред микросхеме.
Самые простые нихромовые и ЭПСН паяльники
Самые популярные паяльники – это нихромовые паяльники с медными жалами без регулятора температуры.
Нихромовая спираль нагревается от проходящего по ней электрического тока (обычно это сетевое напряжение 230 В). И она нагревает жало паяльника.
Паяльники с такой конструкцией были еще на заре электроники. Они и сейчас идеально подходят для пайки проводов и простого DIP монтажа крупных деталей на платах.
А также для пайки радиаторов и систем охлаждения.
Условно 60 лет назад выпускали больше паяльники. Не каждый КТ315 выдерживал огромные жала, которые нагревались до 380 ℃. Радиолюбители паяли как могли. Кто-то собирал регулятор температуры на симисторах. А кто-то наматывал медную проволоку поверх жала, предварительно залудив край проволоки.
И таким образом получалось еще более мелкое жало, которое нагревалось от основного до приемлемых температур.
Жало у таких паяльников обычно крепится болтиками, либо гайками с втулками.
Плюсы таких паяльников:
- Низкая цена;
- Продаются в любом магазине для радиодателей, электрики и ремонта квартиры;
- Они идеальны для пайки проводов и больших DIP контактов.
Однако в текущих реалиях, такие паяльники имеют существенные минусы:
- Даже самый небольшой паяльник (25 Вт) перегревает платы и детали. Нужно собирать дополнительный регулятор температуры, чтобы снизить температуру на жале паяльника;
- Отсутствует заземление;
- Как правило, такие паяльники питаются сразу от сети, и ничем не контролируются. Да, можно купить паяльник с питанием от 40 В с понижающим трансформатором, но и цена будет выше;
- Отсутствие хотя бы простейшей индикации температуры, не говоря уже о калибровке;
- Слабо подходит для тонкой работы;
- Очень долго нагревается и остывает (время нагрева может достигать и 10 минут, и 15 в зависимости от размеров);
- Скудный выбор жал из-за крепления и нагрева.
В настоящее время выпускаются немного усовершенствованные паяльники такого типа, но они недалеко ушли от своего предка. Все те же медные жала, все та же простая конструкция.
Пример паяльника СПАРТА. Жало медное, с покрытием. Выгорает. Подойдет для пайки проводов и DIP деталей на первое время. Цена всего 150 рублей, еще и подставка под паяльник в комплекте (хоть и очень хрупкая).
Медные жала для нихромовых паяльников отличаются скудным разнообразием. Обычно это конусные, плоские и жала типа «волна». Все медные жала цельные, т.е. они нагреваются нихромовой нитью снаружи, а не изнутри.
Также медные жала для таких паяльников могут выпускаться со специальным покрытием, которое немного продлевает время эксплуатации медного жала (но не надолго).
Стоит ли брать подобные паяльники новичкам? Да, хотя бы из-за своей цены и ради первого опыта. Можно просто выпаивать таким паяльником детали или паять провода, или собирать простейшие радиоконструкторы. Хватит на первые 10-15 часов практики.
Эти паяльники дешевые, надежные и простые. И доступны в любых магазинах радиодеталей и ремонта. Можно паять провода, трубы (паяльниками большой мощности), но не более того. Для тонкой работы такой вариант не годится. Современная электроника намного сложнее, поэтому и требования к монтажу и паяльникам изменились.
С другой стороны, эти паяльники используют электрики. Паяльники такого типа большой мощности (более 70 Вт, например) стоят относительно не дорого, и позволяют спаивать провода с большим сечением. Чем толще провод, тем больше требуется площади и мощности паяльника (не температуры!).
Типы нагревателя
От нагревательного элемента зависит скорость работ и качество конечного результата.
Выделяют несколько типов в зависимости от материала:
- Нихромовые. Эти нагреватели были изобретены раньше других, представляют собой нихромовую проволоку, по которой пропускают электрический ток, в результате чего происходит её нагрев. Последняя изолирована от жала и корпуса паяльника с помощью слюдяных или керамических пластин. Материал простой, механически прочный, стоят такие приборы дешево. Но нагреватель медленно разрушается из-за окисления под воздействием кислорода, содержащегося в воздухе, поэтому служит недолго, период эксплуатации как у лампы накаливания.
- Керамические. Элемент представляет собой полый керамический цилиндр, в толще которого имеется токопроводящий слой. Нагревается под воздействием протекающего по нему электрического тока. Нагреватель герметизирован, не окисляется, поэтому у него больший срок службы, чем у нихромовых вариантов. Но керамика отличается хрупкостью, поэтому приборы боятся ударов и падений, к тому же, к ним подходят только оригинальные жала.
- Индукционные. Надежные, быстро нагреваются, но и стоят недешево. Индукционный паяльник содержит катушку индуктивности, через которую протекает ток высокой частоты от 450 кГц и выше. При этом создаётся вихревое электромагнитное поле, наводящее высокочастотные токи в той части медного жала, поверхность которого покрыта ферромагнитным материалом. В результате оно быстро разогревается.
Виды паяльников
Паяльники бывают с керамическим или спиральным нагревателем. Отличие в том, что керамика нагревается гораздо быстрее, но требует более бережного использования: от сильного удара такой паяльник выйдет из строя.
Спиральный ударов не боится, и он прослужит долгие годы. При выборе паяльника нужно обратить внимание на его мощность. Нужно учитывать, что если вы паяете микросхемы, то паяльник желательно выбирать номиналом 10-20. Паяльники с номиналом выше 60 Вт предназначены для паяния толстых проводов
Паяльники с номиналом выше 60 Вт предназначены для паяния толстых проводов.
Паяльник с маленькой мощностью просто не сможет расплавить припой, так как мощность будет рассеиваться по большой области пайки. Для пайки крупных металлических деталей существуют паяльники от 100 ватт и выше. Самым оптимальным паяльником для новичка 25-40 Вт. Такой паяльник считается универсальным, и им возможно выполнить большинство поставленных задач. Обычно радиолюбители имеют в своем арсенал несколько паяльников для охвата широкого спектра работ.
Таблица моделей паяльников для микросхем.
В широкой продаже нормальные и надежные паяльники для микросхем – почти редкость. Если человек занимается ремонтом техники профессионально, он может приобрести подходящий рабочий инструмент. Но выберет он скорее паяльную станцию со всеми необходимыми для пайки приспособлениями и возможностью устанавливать режимы работы.
