Правила организации газового отопления и советы по монтажу
Монтаж, обвязка и пуск газа должны выполнять люди имеющей допуск к этой работе. Проектирование и сборка схемы газового оборудования производят по СП 62.13330.2011, СП 60.13330.2012, СП 42-101-2003, и подобным нормативным документам.
Мощные газовые котлы (свыше 30 кВт) размещают в отдельном помещении. Есть обязательные требования к этому помещению:
- Котельная должна площадью не меньше 4м2высота помещения не меньше 2,5м. Допустимо организовать котельную в подвале жилого дома;
- Дверной проем должен быть не меньше 80см шириной. Устраиваются окна площадью 0,3 м2на 10 м2 площади помещения;
- Для приборов с естественной тягой предусматривают вентиляционную систему в верхней части комнаты;
- Высота дымохода должна быть выше конька на 50 см.
Электрические системы отопления
Электрические системы отопления представляют собой разное по стоимости и сложности монтажа оборудование. К самым популярным системам относятся:
- электрические конвекторы;
- пленочный теплый пол;
- электрокотел для водяного отопления;
- тепловой насос.
Электрический конвектор по внешнему виду напоминает обычную батарею отопления. Внутри корпуса прибора установлен закрытый ТЭН. Принцип работы конвектора достаточно прост: через нижнюю решетку внутрь поступает холодный воздух, который нагревается ТЭНом и через верхнюю решетку в помещение поступает восходящий поток теплого воздуха. С помощью установленного на приборе термостата происходит отслеживание температуры воздуха и, после достижения установленных пользователем параметров, отключается. Такой принцип работы обеспечивает высокую экономичность конвекторной системы отопления. В качестве альтернативы можно использовать керамические конвекторы.
Конвекторная система отопления в частном доме имеет множество преимуществ:
- не нужно покупать и монтировать дорогостоящее оборудование, производить разводку труб;
- прибор безопасен, прост в монтаже и эксплуатации;
- работает бесшумно;
- простой монтаж – крепится горизонтально на стену или под оконным проемом.
Пленочный теплый пол выпускается в рулонах шириной от 50 см до 1 м. Нагревательный элемент (излучатели) располагается между плотными слоями полимеров. Они генерирует инфракрасное излучение и происходит нагревание пола до комфортной температуры. Как правило, 40-50 градусов. Полимерная пленка защищает нагревательные элементы от влаги, возгорания, механического повреждения.
Преимуществом пленочного теплого пола, является простота монтажа под любое напольное покрытие и даже на стены дома. Возможен монтаж под плитку в ванной комнате. Данная система имеет такие преимущества, как:
- в процессе монтажа не увеличивает высоту пола;
- быстро нагревается до заданной температуры;
- не пересушивает воздух;
К недостаткам относится недопустимости монтажа под мебелью, что может привести к перегреву и выгоранию элементов.
Электрокотел представляет собой аппарат цилиндрической или прямоугольной формы, под корпусом которого вмонтирован бак для нагрева воды и циркуляционный насос, обеспечивающий движение теплоносителя по трубам и батареям. Внешне напоминает привычную газовую колонку. На передней стенке корпуса котла размещены механические или цифровые элементы управления, позволяющие задавать требуемые параметры отопления.
Электрокотлы — это полностью автоматизированное оборудование, безопасное и удобное в эксплуатации. Представлены в продаже разными моделями, отличающимися способом нагрева теплоносителя (индуктивный, электролизный, ТЭН), а также мощностью, обеспечивающей обогрев дома определенной площади.
Преимущества электрических котлов в бесшумной работе, безопасности, простоте монтажа. Недостатки – высокая стоимость оборудования, которая зависит от мощности аппарата. Для частного дома лучше приобретать электрокотел в двухконтурном исполнении, что позволит не только отапливать дом, но и организовать собственное горячее водоснабжение.
Тепловой насос представляет собой оборудование, с помощью которого преобразованное тепло из окружающей среды(воды, воздуха, земли) с участием хладагента поступает в отопительную систему дома.
Оборудование характеризуется как достаточно дорогое, но простое в монтаже и эксплуатации. Зимой может использоваться для отопления , а летом работать на охлаждение. Прост и удобен в эксплуатации, экономичен. На каждый 1 кВт затраченной электроэнергии выдает 5 кВт тепловой энергии. Недостаток – высокая стоимость оборудования.
Оптимальная схема разводки под самостоятельный монтаж
Домашнее отопление строится на базе двух схем: однотрубной и двухтрубной. Кроме того, бытовую разводку можно построить и на коллекторной основе, но начинающим мастерам такую схему собрать сложно, поэтому далее по тексту не будем рассматривать этот вариант, сосредоточившись только на одно- и двухтрубных вариантах.
Однотрубная разводка предполагает следующий план циркуляции теплоносителя: горячий поток покидает рубашку котла и переливается по трубе в первую батарею, из которой он попадает во вторую и так далее, до самого крайнего радиатора. Обратка в такой системе фактически отсутствует – ее заменяет короткий отрезок, соединяющий крайнюю батарею и котел. Причем при оформлении однотрубной принудительной схемы на этом отрезке размещается напорное оборудование (циркуляционный насос).
Такую систему очень легко собрать. Для этого нужно установить котел, развесить батареи и пробросить по одной нитке разводки между каждыми предустановленными элементами отопительного контура. Однако за простоту монтажа придется расплатиться отсутствием механизмов управления теплоотдачей радиаторов. Регулировать температуру в комнате в этом случае можно, только меняя интенсивность горения топлива в котле. И никак иначе.
Разумеется, с учетом дороговизны топлива этот нюанс устроит только немногих домовладельцев, поэтому одноконтурную разводку стараются не использовать в помещениях площадью от 50 квадратных метров. Однако к небольшим строениям такая разводка подходит просто идеально, как и к естественной схеме циркуляции теплоносителя, когда напор генерируется за счет температурного и гравитационного побуждения.
Коллекторная разводка отопительной системы
Двухтрубная система устроена немного иначе. В этом случае действует следующая схема движения теплоносителя: вода покидает рубашку котла и попадает в напорный контур, из которого она сливается в первую, вторую, третью батареи и так далее. Обратка в этой системе реализована в виде отдельного контура, уложенного параллельно напорной ветке, и прошедший батарею теплоноситель сливается в обратную линию, возвращаясь в котел. То есть в двухконтурной схеме радиаторы соединены с напорной и обратной трубой с помощью специальных ответвлений, врезанных в две основные магистрали.
Чтобы сделать такой контур, нужно использовать больше труб и фитингов, но все затраты окупятся в ближайшем будущем. Двухконтурный вариант предполагает возможность регулировки теплоотдачи каждой батареи. Для этого достаточно вмонтировать в связанное с радиатором ответвление от напорной магистрали запорно-регулирующий вентиль, после чего появляется возможность управлять объемами прокачиваемого сквозь батарею теплоносителя, не вмешиваясь в общую циркуляцию. Благодаря этому можно оградить себя не только от перегрева воздуха в конкретной комнате, но и от бессмысленного перерасхода топлива и личных средств, выделенных на его закупку.
У этого варианта схемы разводки есть только один минус: на его основе очень сложно собрать эффективную систему на естественной циркуляции теплоносителя. Зато на базе насоса она работает намного лучше одноконтурного аналога. Поэтому далее по тексту мы будем рассматривать пошаговые инструкции сборки одноконтурной системы на естественной циркуляции и двухконтурной сети на принудительном побуждении движения теплоносителя.
Водяное отопление
Несомненно, на вопрос, какие виды отопления бывают, именно водяное отопление первым приходит на ум. Водяное отопление обладает такими преимуществами, как:
- Не очень большая температура поверхности различных приборов и труб;
- Обеспечивает одинаковую температуру во всех помещениях;
- Экономится топливо;
- Повышены эксплуатационные сроки;
- Бесшумная работа;
- Простота в обслуживании и ремонте.
Главным компонентом системы водяного отопления является котел. Такое устройство необходимо для того чтобы нагревать воду. Вода является в таком виде отопления теплоносителем. Она циркулирует по трубам замкнутого типа, а потом тепло передается в различные отопительные компоненты, а от них уже обогревается все помещение.
Составные части водяного отопления
Наиболее простым вариантом является циркуляция естественного типа. Такая циркуляция достигается благодаря тому, что в контуре наблюдается разное давление. Однако такая циркуляция может быть и принудительного характера. Для подобной циркуляции водяные варианты отопления должны быть оснащены одним или несколькими насосами.
После того, как теплоноситель проходит по всему контуру отопления, он полностью охлаждается и возвращается назад в котел. Здесь он снова нагревается и, таким образом, снова позволяет отопительным приборам выделять тепло.
Классификация систем водяного отопления
Водяной тип отопления может различаться по таким критериям, как:
- метод циркуляции воды;
- расположение магистралей разводящего типа;
- конструкционные особенности стояков и схема, по которой соединяются все приборы обогрева.
В насосной отопительной системе нагрев теплоносителя может иметь место и благодаря водогрейной котельной, или термо воды, которая поступает из ТЭЦ. В отопительной системе вода может нагреваться даже посредством пара.
Водяное отопление с циркуляционным насосом
Минусом прямоточного присоединения считается зависимость теплового режима от «обезличенной» температуры теплоносителя в подающем тепловоде наружного типа.
Водяное
Водяное отопление — это замкнутая система, по которой непрерывно циркулирует горячая вода. В качестве нагревательного элемента выступает котел. В каждой комнате устанавливаются радиаторы. От котла вода по трубам циркулирует по контуру и, проходя через радиаторы, отдает тепло.
Преимущества водяной системы зависят от типа топлива, которое используется котлами. Если вблизи есть газовая магистраль, то разумнее приобрести газовый котел. Газовое топливо считается самым экономичным. Однако такие конструкции нуждаются в регулярном обслуживании специальными службами. Для негазифицированной местности лучше приобрести твердотопливные котлы.
Использовать жидкое топливо для котла нецелесообразно, так как оно дорого стоит и потребуется сооружение специального резервуара в земле для его хранения.
Расход топлива
Пример № 1. Расчета потребления топлива в водяной системе обогрева: в качестве топлива будет выступать газ, так как он является самым распространенным. Для расчета понадобится мощность агрегата и площадь отапливаемого жилья. Мощность котла для частного строения определяется исходя из пропорции: 1 кВт на 10 м². Для помещения площадью 100 м² потребуется котел мощностью 10 кВт.
Чтобы рассчитать расход топлива, необходимо мощность котла умножать на 24 часа и на 30 дней. В итоге получим 7200 кВт/час. Так как агрегат не всегда работает на полную мощность, то это число необходимо разделить на 2. Месячный расход топлива примерно равен 3600 кВт/час. Отопительный период длится примерно 7 месяцев. Расход топлива за отопительный период равен 3600*7 = 25200 кВт/час. Учитывая, что 1 м³ топлива вырабатывает 10 кВт/час энергии, получим: 25200/10 = 2520 м³.
Полученное значение переведем в денежный эквивалент: стоимость газа за 1 м³ в среднем по стране — 4,97 рублей. Соответственно, газовое отопление за год: 4,97 *2520 =12524,40 рублей.
Плюсы и минусы
Основными преимуществами системы водяного отопления являются:
- оперативный обогрев даже большого помещения;
- бесшумность работы;
- обеспечение одинаковой температуры во всех помещениях;
- экономия топлива;
- простота в обслуживании и ремонте;
- повышение эксплуатационных сроков.
Воздушное отопление дома
Также относится к системам отопления в основе работы которых,
лежит принцип циркуляции теплоносителя по проложенным каналам – воздуховодам.
Схема воздушного отопления двухэтажного дома с мансардойПрокладка воздуховодов для воздушного отопления дома
Составляющие системы воздушного отопления
- калорифер или теплогенератор. Его назначение нагревать
воздух; - воздуховоды. Выполняют роль трубопровода для перемещения
воздушного потока; - вентилятор. Используется для того, чтобы перераспределять
воздух в пределах помещения.
Более широкое применение воздушная система нашла в обогреве помещений значительного объема: производственные и промышленные объекты, торговые площадки или склады. Основное преимущество в неподверженности коррозии, перепадам температур, протечек и т.п. К тому же, стоимость монтажа намного ниже, нежели стоимость установки системы водяного отопления для обогрева аналогичной площади.
В частных домах отопление воздухом распространено слабо. Чаще всего это связано с тем, что из-за установки воздуховодов теряется некоторый объем помещения.
Интеллектуальное управление системой отопления
Системы типа «Умный дом» не только приятно обслуживают человека, самостоятельно настраивая отопительную систему и создавая комфортный климат, но и дают в результате существенную экономию. Так что же умеют эти системы?
Основные задачи «умного» управления:
- Индивидуальный температурный режим в пределах отдельных помещений: спальня, детская, кабинет – в каждом помещении держится своя температура.
- Термоконтроль зависимо от времени года и суток по установленному сценарию.
- Безопасность, оповещение об аварийной ситуации.
«Сотрудничество» с системой отопления, кондиционирования и увлажнения дистанционное управление и разнообразие опций приводят в восторг обитателей дома и со временем окупают вложения, занимаясь экономией без потери качества климата.
Еще больше информации о лайфхаках по уменьшению расходов на отоплении смотрите в видео:
Почему электричество
Электрическое отопление отличается от классических водно-печных и газовых систем большей экономичностью и практичностью. Первый аспект мы оставим для обсуждения чуть ниже, а эксплуатационные достоинства опишем здесь:
Электрическое отопление не только бесшумное, но и экологичное. Оно транспортируется безопаснее газа и вообще не выделяет вредных веществ, как в атмосферу, так и внутрь помещения. При отсутствии отходов пропадает и необходимость выводящих дымоходов и тяговых конструкций. Отопление на угле или древесине и вовсе не идет в сравнение электро системами. Отопление электричеством не требует больших единовременных затрат. Провести сравнение можно на примере газа: чтобы подключить дом вы должны закупить оборудование для каждого помещения, провести монтаж коммуникаций, котла, врезаться в общую магистраль. Причем сделать все это необходимо вместе, поскольку отложить подведение какой-то части дома к системе невозможно. А электрический способ позволяет организовать последовательный монтаж: сначала подключаются самые важные части дома, а затем, по мере накопления средств, ¬– периферийные. Благодаря возможности использования в частном доме или квартире многотарифного счетчика, а также постоянному развитию технологий в данное сфере, отопление электричеством уже сейчас – самое экономное среди аналогов
Не стоит заострять внимание на высокой цене оборудования – оно быстро окупается за счет низкого энерго потребления. Практически каждый способ организации электро отопления позволяет провести монтаж своими руками, без множества дополнительных инструментов. Безусловно, использование электрических систем для отопления нельзя назвать идеальным
Работа по качественному обогреву каждого дома требует учитывать многие особенности. В некоторых регионах стоимость электричества может быть настолько большой, что от газа не отказаться. В старых многоквартирных домах сложно перейти на электрическое отопление по двум причинам: очень непросто отключиться от центральной магистрали, да и электросеть придется разводить снова, с учетом мощного оборудования
Безусловно, использование электрических систем для отопления нельзя назвать идеальным. Работа по качественному обогреву каждого дома требует учитывать многие особенности. В некоторых регионах стоимость электричества может быть настолько большой, что от газа не отказаться. В старых многоквартирных домах сложно перейти на электрическое отопление по двум причинам: очень непросто отключиться от центральной магистрали, да и электросеть придется разводить снова, с учетом мощного оборудования.
Несмотря на это, общая картина склоняет весы в сторону электричества. Для помещений, в которых газа нет или отсутствует возможность его подвести, оно и вовсе является настоящим спасением.
Двухконтурная разводка батарей
Двухтрубная система отопления отличается от однотрубной разделением на две трубы — подачи и возврата теплоносителя. Она обеспечивает равномерный обогрев всех комнат. Такую разводку используют в большинстве новых домов.
Принцип работы
В двухтрубной схеме вода из котла поступает к радиаторам по подающей трубе (магистрали).
Возле каждого радиатора подающая магистраль имеет соединительный входящий патрубок, через который теплоноситель поступает в батарею. Подающая магистраль заканчивается возле последнего радиатора.
Кроме входящего патрубка, у каждого радиатора предусмотрен выходящий патрубок. Он соединяет её с обратной трубой. Обратная магистраль начинается от первой батареи и заканчивается входом в котёл.
Таким образом, нагретая вода поступает в радиаторы равномерно и одинаковой температуры. Из каждого радиатора вода выводится в обратную трубу, где собирается и подаётся в котёл для последующего нагрева. Благодаря такому движению теплоносителя все комнаты в помещении прогреваются одинаково.
Чем отличается
Двухтрубная система отопления включает в себя элементы однотрубной системы и дополнительные устройства. Кроме котла, радиаторов, труб подачи и обратного сбора воды (так называемой обратки), двухтрубная схема включает также циркуляционный насос.
Большая протяжённость магистралей, наличие углов и поворотов в трубах подачи осложняет движение теплоносителя. Поэтому необходима его принудительная циркуляция электрическим насосом.
Фото 1. Циркуляционный насос модели 32-40, напряжение 220 Вольт, производитель – «Oasis», Китай.
Также в двухтрубной схеме присутствует больше кранов, регулирующих подачу воды и её количество. Такой кран устанавливается перед каждым радиатором — на входе и на выходе.
Классификация по расположению
В горизонтальной двухтрубной системе трубы соединяют радиаторы горизонтально. Такая схема работает в отоплении одноэтажного дома или одного этажа многоэтажного коттеджа.
В вертикальной двухтрубной системе трубы соединяют радиаторы, расположенных друг над другом, в одном «стояке». При этом есть отличия от однотрубной вертикальной схемы. Здесь — благодаря наличию трубы подачи и обратки, в вертикальном отоплении могут использоваться батареи любой ширины — многосекционные (поскольку стояки подачи и обратки могут быть удалены друг от друга). Поэтому эффективность двухтрубного вертикального обогрева — выше.
Справка! Желательно, чтобы батареи комнат, расположенных друг над другом, имели одинаковое количество секций. Так проще прокладывать вертикальную трубу обратки.
Нижняя и верхняя обвязка: что эффективнее
Термин «нижней» и «верхней» обвязки обозначает способ подключения батарей в систему отопления. При нижней обвязке входящая вода попадает в батарею через нижний патрубок.
Если она выходит из радиатора также внизу, то эффективность работы радиатора будет снижена на 20-22%.
Если выходящий патрубок будет расположен вверху, то эффективность работы радиатора будет снижена на 10-15%. В любом случае при нижней подаче воды в батареи эффективность обогрева снижается.
При верхней обвязке (подаче) входящий патрубок подключается к радиатору в верхней части. В таком случае движение теплоносителя организовывается эффективнее, батарея будет работать на 97-100% (97% – если входящие и выходящие патрубки расположены с одной стороны радиатора, и 100% – если входящий патрубок с одной стороны сверху, а выходящий — с другой стороны снизу).
Достоинства и недостатки
Достоинства:
- Подходит для организации отопления частных домов большой площади, при этом в систему обязательно врезается циркуляционный насос.
- Обогревает все комнаты на этаже или в стояке равномерно.
Недостатки:
- Обходится дороже однотрубной системы, поскольку требуется вдвое больше материалов — труб между котлом и радиаторами, а также соединительных устройств, кранов, вентилей.
- Циркуляционный электрический насос делает работу системы зависимой от наличия электричества.
Важно! Увеличение количества труб и количества теплоносителя в системе — приводит к росту гидродинамического сопротивления и не даёт возможность воде двигаться самотёком. Необходима принудительная циркуляция и работающий циркуляционный насос
Диаметры
- Как спроектировать отопление самому, подобрав оптимальные диаметры розливов и подводок к радиаторам?
Диаметр определяется:
- Тепловой нагрузкой на участок контура (то есть мощностью котла для розлива и мощностью отопительного прибора для подводок к нему);
- Скоростью циркуляции теплоносителя. Чем она выше, тем меньшим диаметром можно обойтись.
При большой скорости потока каждый фитинг станет источником раздражающего шума.
Вот таблица зависимости внутреннего (подчеркиваю, внутреннего!) диаметра трубы от тепловой нагрузки при скорости потока теплоносителя 0,7 м/с:
| Диаметр, мм | Мощность, КВт |
| 15 | 10 |
| 20 | 17,9 |
| 25 | 28 |
| 32 | 45,8 |
| 40 | 71,5 |
| 50 | 112 |
Внешний диаметр больше внутреннего на удвоенную толщину стенки трубы.
В системе отопления с естественной циркуляцией (без циркуляционного насоса) сечение розлива обычно увеличивается на шаг относительно расчетного. Это делается для снижения гидравлического сопротивления трубопровода, работающего с минимальным перепадом давлений.
Розлив сварен из водогазопроводной трубы размером ДУ 32.
Солнечные коллекторы
В отличие от солнечных батарей, коллекторы предназначены для нагрева воды. Существует две формы солнечных коллекторов – плоские и трубчатые. Самые эффективные модели данных устройств могут обрабатывать до 85% полученной от солнечного света энергии – а это довольно высокий показатель.
Впрочем, у коллекторов есть и ряд недостатков. В первую очередь стоит отметить, что солнечные коллекторы могут работать только в дневное время. Кроме того, даже днем эффективность работы устройства может варьироваться в зависимости от внешних условий – пасмурная погода существенно снижает КПД коллектора.
Экономия при использовании данных устройств обеспечивается за счет солнечной энергии – она абсолютно бесплатна, т.е. непосредственные затраты на отопление равны нулю. Если рассматривать этот вопрос под таким углом, то можно сделать ошибочный вывод о том, что солнечные коллекторы – это самое выгодное отопление из возможных. При долгом солнечном дне батарея коллекторов площадью в 60 м2 вырабатывает до 240 кВт/ч за сутки. Даже небольшой коллектор при подходящих погодных условиях может существенно повысить экономичность отопления.
Преимущества двухтрубной обвязки
Описанная выше схема устройства трубопроводов, отходящих от котла отопления, имеет одно хорошее преимущество, которое заключается в том, что, при необходимости, такая система может работать за счет естественной циркуляции теплоносителя. В виде коллектора для разгона будет функционировать труба на верхнем участке.
Иными словами, такой вид устройства обвязки способен функционировать автономно, без использования электричества и насосов. Таким образом, в случае возникновения каких-либо аварий, сбоев в подаче электричества, других форс-мажорных ситуаций, отопительная система дома продолжит работать в автономном режиме, создавая тепло для обогрева дома.

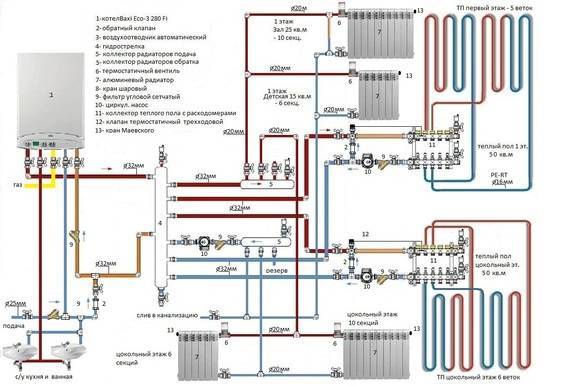

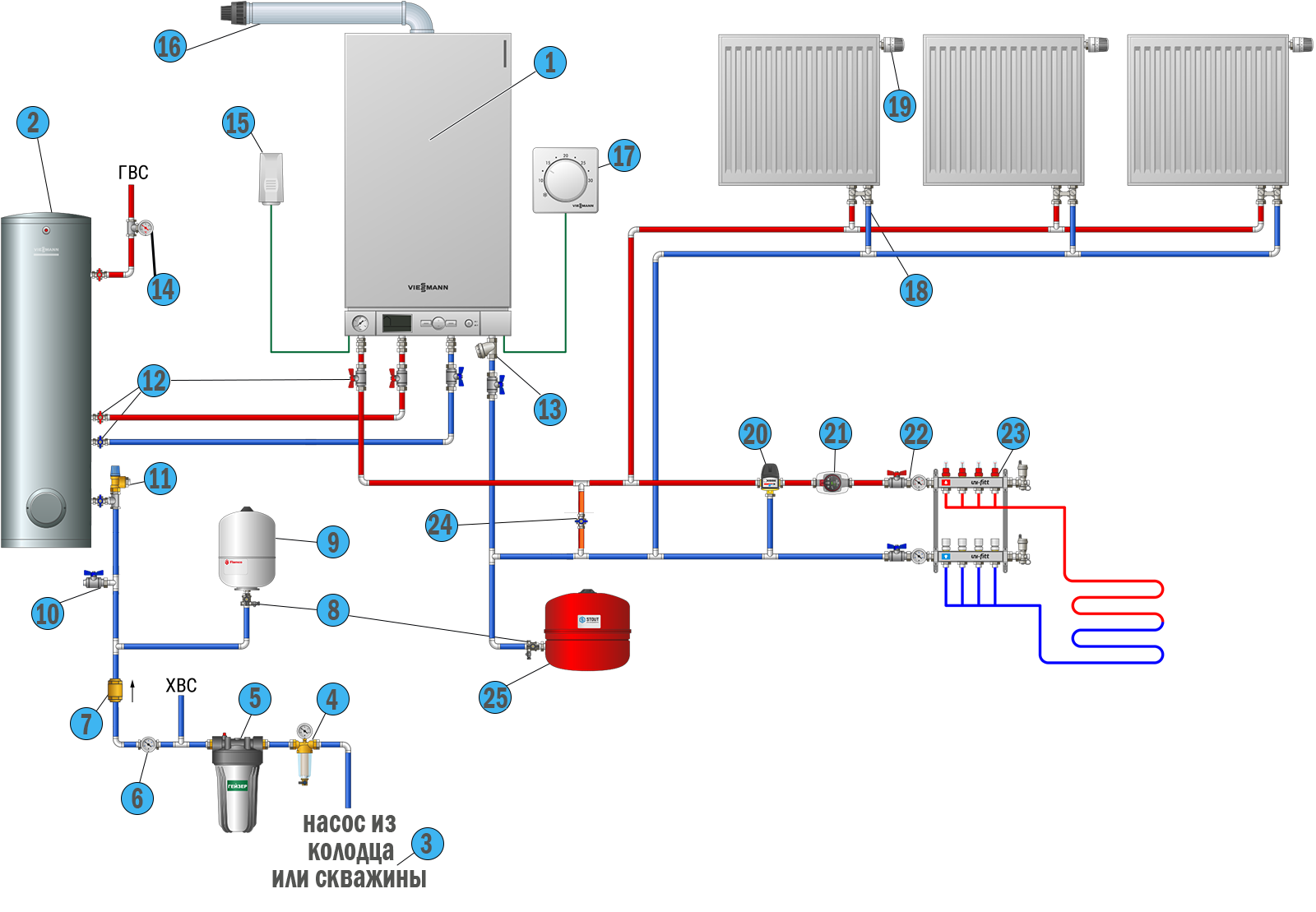

Схемы подключения отопления частного дома своими руками
В случае с монтажом парапетного газового котла, который также может быть двухконтурным, понадобится отдельно устанавливать циркуляционный насос, размещаемый на трубе, являющейся обраткой, а также расширительный бачок и прочие дополнительные обвязки. Даже сегодня есть сторонники такого метода разводки коммуникаций для обогрева помещения.
Отсутствие кранов и фитингов делает такую систему также самой практичной по причине минимизации риска возникновения протечек или прорывов воды. И никак иначе
Ставить агрегат допускается своими силами, но при этом важно соблюдать все правила электробезопасности.
Причем у такого оборудования фактически нет недостатков, кроме высокой пожарной опасности, которая присуща всем котлам. Однотрубная разводка — самый дешевый вариант
Электрический теплый пол Элементарный по укладке и эксплуатации вид отопления.
Из котла водонагревания выходит одна труба и, последовательно оббегая все радиаторы, возвращается назад. Можно в каждой из комнат увеличивать или снижать температуру по необходимости. При обустройстве асбоцементного дымохода понадобится впоследствии его утеплить минеральной ватой с фольгой.
Подведение итогов Выше представлена схема установки газового агрегата, который может быть как одноконтурного, таки двухконтурного типа. В этом случае температура всех радиаторов во всех комнатах будет приблизительно одинаковой. В открытом варианте манометр вовсе не требуется. Такие котлы отличаются достаточно высоким коэффициентом полезного действия, но при этом нуждаются в регулярной не менее раз в неделю очистке от продуктов сгорания, монтаже дымохода, организации вытяжной вентиляции и наличии отдельного помещения.
Отопительные приборы
При отсутствии специальных указаний при установке котла используются такие правила: Ширина прохода с лицевой стороны котла должна быть не менее 1м. В небольших частных домах применяются такие типы двухтрубных систем отопления: тупиковая; коллекторная лучевая. Основным минусом такой разводки является некоторое увеличение метража труб. В этом случае горячая вода, идущая от котла, поступает к радиаторам по одной трубе, а отвод уже остывшего теплоносителя выполняется по другой. Считаются одними из самых долговечных и экономичных котлов.
Колебания фиксируются датчиками, и при необходимости система приводит их к нормальным параметрам. Такой насос относится к категории аварийного оборудования и работает на аккумуляторной батарее. Основная задача насоса заключается в подаче остывшей воды в котел для ее нагрева и распределение уже подогретого теплоносителя по системе. К тому же применение такой схемы для отопления с электрокотлом подразумевает сложный процесс балансировки. В комплекте с оборудованием должен идти бокс с защитными автоматами C16, которые монтируются дома рядом с агрегатом.
Обязательным условием правильной циркуляции воды в самотечной системе является монтаж труб под небольшим — до — углом. Даже при использовании многотарифной системы затраты на обогрев дома таким способом будут на порядок выше, чем в случае с дровяным нагревателем. В основе всех котлов, работающих на твердом топливе, положен принцип Колпакова, когда сперва прогревается котел, а далее температура поддерживается на определенном уровне, чтобы обеспечить стабильность нагрева теплоносителя. Чтобы добиться хорошего эффекта в использовании полученной энергии, необходимо установить тепловой аккумулятор. Ведь батареи пойдут по внутреннему периметру, вдоль несущих стен, причем даже последний радиатор должен располагаться немного выше котла.
Подключение теплого пола к системе отопления. 4 способа подключения.
Схема отопления теплыми полами
Теплый пол обеспечивает горизонтальное тепловое излучение, поддерживая более высокую температуру на уровне ног и её снижение до комфортного уровня на большей высоте. В районах с теплым климатом схема может использоваться в качестве единственного источника тепла. В северных широтах её необходимо сочетать с монтажом радиаторной отопительной системы.
Конструктивно система теплого пола представляет собой сеть трубопроводов. Нагрев может производиться от любых источников тепла.
- равномерное распределение тепла по всему объёму помещения;
- улучшение эстетического вида помещения из-за отсутствия труб и радиаторов.
Схема и система отопления с электрокотлом
Поскольку речь идет о замкнутом круге, по трубам циркулирует постоянный объем воды. При подключении электродных и индукционных электрических котлов необходим монтаж наружной обвязки. Установка электрокотла разрешена на стену из негорючего материала.
Особого упоминания при исследовании, какую схему отопления выбрать для частного дома, заслуживают теплые полы. Как показывает практика, рекомендуется производить подключение газовых котлов с электроникой через стабилизаторы напряжения.
При выборе подобной системы следует иметь в виду, что в самой дальней комнате батарея будет практически холодной. Если их будет слишком много, то последние по ходу движения теплоносителя практически не будут излучать тепло.
По сути, чтобы превратить открытый контур в герметичный достаточно установить мембранный расширительный бак вместо обычного.
Отсутствие кранов и фитингов делает такую систему также самой практичной по причине минимизации риска возникновения протечек или прорывов воды. Если все-таки ее приходится делать самостоятельно, то нужны уже собранные распределительные узлы.
Мощность такого оборудования составляет ,2 кВт в час. Именно поэтому котлы на угле и дровах пользуются такой высокой популярностью.
В итоге для строительства системы нам потребуется один котел, несколько радиаторов обычно их количество равно числу окон и арматура для трубопровода с сопутствующими фитингами. Обвязка отопительного котла — процесс подключения нужного оборудования.
