Коптильня из газового баллона своими руками

Общее устройство

Придумано немало модификаций мангалов из газовых баллонов с коптильней, построенных фактически на одном принципе работы.

Приспособление состоит:

  • из коптильной камеры;
  • газогенератора или топки;
  • трубы;
  • системы задвижек;
  • опоры.

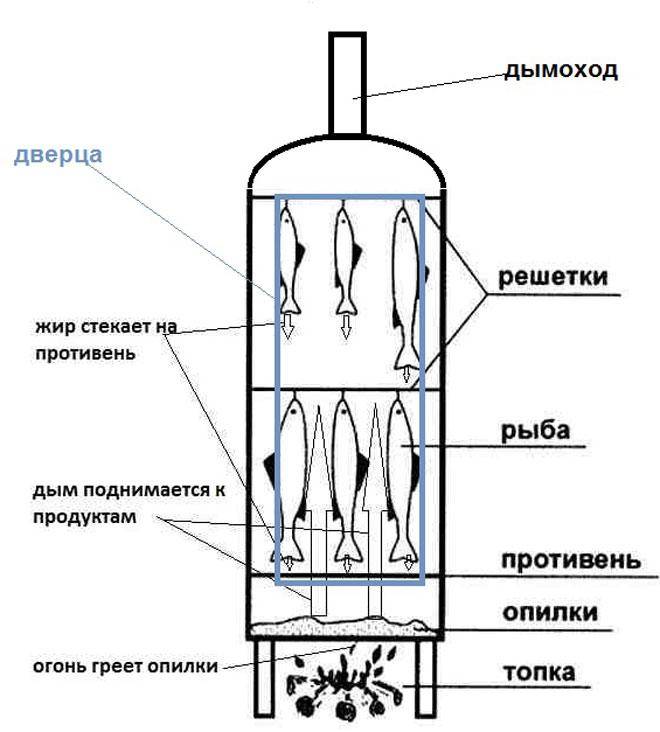

Отдельная коптильная камера — большой баллон, установленный вертикально. Газогенератор — маленький баллон В зависимости от конструкции газогенератором может быть основной баллон-жаровня или отдельная емкость. В зависимости от способа копчения коптильной камерой может быть та же жаровня или отдельный баллон.

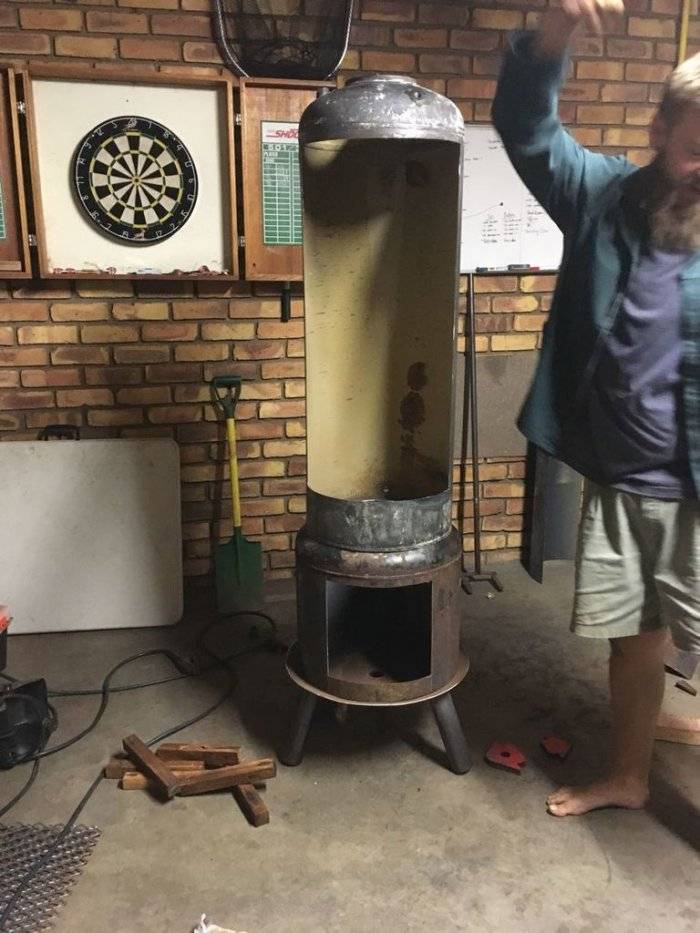

Коптильная камера и газогенератор в одном баллоне

Если вы планируете долго хранить продукты, понадобится холодное копчение. Это означает, что нужна отдельная коптильная камера с достаточно низкой температурой, что реализуется трех- или двухбалонными агрегатами.

Если блюда с ароматом дымка иногда разнообразят повседневное меню — больше подойдет горячее копчение. Конструкция будет состоять из одного или двух баллонов.

Технология самостоятельного изготовления

Конструирование многофункционального очага своими руками из газового 50 л резервуара следует начать с проектирования. В идеале коптильню-мангал лучше нарисовать в 3D в любом доступном графическом редакторе. Обязательным минимумом является эскиз на бумажном носителе от руки, чтобы хотя бы примерно представлять, сколько уйдет дополнительно металлопроката различного сортимента (уголок, труба круглая и профильная).

Техника безопасности

Основными требованиями при работе с сосудами под давлением с легко воспламеняющимися газами являются:

  1. стравливание пропан-бутановой смеси, если она осталась внутри баллона;
  2. аккуратное откручивание вентиля;
  3. заполнение внутреннего пространства водой минимум на 12 часов.

Сливать жидкость следует в зонах участка, не предназначенных для посадки растений. В 90% случаев баллон режется УШМ с оснасткой по металлу, инструмент следует использовать правильно:

  • диск «болгарки» должен располагаться слева от ее корпуса, чтобы абразивная оснастка набегала на заготовку сверху, а искры вылетали под ноги оператора;
  • направление реза от себя по ходу вращения диска;
  • при шлифовании сварки, кромок плоскость оснастки УШМ должна находиться минимум под углом 15 градусов к обрабатываемой поверхности.

В противном случае гарантирован неконтролируемый отскок, чреватый травмами конечностей. Для осколков лопнувшего на больших оборотах диска спецодежда практически не является препятствием, поэтому запрещено снимать защитный кожух во время работы.

Изготовление мангала

Для жаровни, эксплуатируемой поочередно в режиме мангала и продуктовой камеры коптильни, потребуется целый 50 л пропановый баллон. Его размечают и разрезают следующим образом:

  • крышка – длина по всей высоте резервуара от утолщающего кольца возле днища до начала закругления горловины, ширина примерно 1/3 от длины окружности баллона, приваривается сбоку на петлях к баллону;
  • посадочные поверхности для шампуров – вертикальные прорези на одном бортике получившейся чаши, сквозные отверстия напротив них;
  • отверстие дымохода – лучше прорезать в верхней части со стороны горловины;
  • входное отверстие – при горячем способе копчения дымогенератор врезается в корпус мангала снизу, отверстие имеет овальную форму, вытянутую по горизонтали, для трубы, отходящей от дымогенератора, при холодном способе копчения отверстие имеет круглую форму и меньший размер.

Для удобства эксплуатации заслонок на корпуса резервуаров привариваются уголки, которые станут направляющими для заслонок, оснащенных ручками.

Сооружение дымогенератора

С конструкцией генератора дыма немного сложнее:

  • баллон следует обрезать до 0,5 м в высоту, приварить обратно дно или горловину;
  • изготовить в верхней части отверстие для стыковки с мангалом;
  • установит решетку для опилок;
  • вырезать крышку для доступа внутрь дымогенератора.

Внимание: В момент копчения продуктов мангал должен быть герметичным, а при жарке мяса на углях необходим доступ воздуха к ним для горения. Поэтому вместо классических отверстий по бокам корпуса снизу вырезается люк, а кусок корпуса становится заслонкой-шабером

Дымоход и опорное устройство

Ножки универсальной жаровни можно выполнить несколькими способами:

  1. выложить кирпичом;
  2. сварить из уголка или профильной трубы классические козлы;
  3. использовать б/у подставку от швейной машины;
  4. вырезать в вертикально установленном 50 л баллоне посадочные поверхности полукруглой формы под диаметр жаровни;
  5. уложить друг на друга и прихватить сваркой несколько автомобильных металлических колесных дисков.

Кроме существующих схем стоек, ножек и опорных узлов, домашний мастер может использовать собственный вариант.

Для дымохода подойдут стальные трубы подходящего диаметра. Основными нюансами при этом не рекомендуется врезать дымоход в отверстие, из которого был выкручен вентиль баллона, лучше установить трубу в верхней точке цилиндрической конструкции, при открытой крышке мангала дымоход становится неэффективным, применяется только во время копчения деликатесов.

Внимание: Минимальная высота трубы для обеспечения тяги составляет 1,5 м от топки дымогенератора, в которую заложены смоченные опилки

Сборка мангала с коптильней, грилем и барбекю — пошаговая видео-инструкция

На последнем этапе коптильня собирается из полученных заготовок:

  1. жаровня мангала устанавливается на ножки или подставки;
  2. снизу к ней приваривается дымогенератор, также опирающийся на собственные лапки или ножки;
  3. сверху в мангал вваривается дымоход.

В отличие от кирпичной печи-барбекю или мангала конструкция готова к немедленной эксплуатации, тягу можно проверить сразу же.

Ну и вот пара пошаговых видео-инструкций:

Проект коптильни из баллона

Возможны несколько вариантов устройства коптильни из газового баллона. Они отличаются по нескольким параметрам:

  • местонахождение топки;
  • обустройство дымовой камеры (способ и место установки решеток и крючков);
  • местоположение и оформление дверцы;
  • способ подачи и отвода дыма.

Топку можно сделать из другого баллона меньшей емкости, приварив ее непосредственно к коптильной камере. Если нет второго баллона, можно соорудить топку из металлических полотен и соединить ее с баллоном с помощью трубы.

Фото 1. Схема, поясняющая принцип, по которому в одном изделии сочетаются коптильня, мангал-гриль и барбекю.

При выборе второго варианта появляется возможность сделать универсальную коптильню, которая при короткой трубе (дымоходе) будет работать как устройство для горячего копчения, а при удлинении (наращивании) трубы — как для холодного.

Подставки под коптильню

Из газового баллона можно сделать как стационарную, так и переносную коптильню. В любом случае потребуется подставка (станина), так как округлая емкость неустойчива, несмотря на ее тяжелый вес. Хорошо зарекомендовали себя как съемные, так и несъемные (приваренные к баллону) опоры.

Если наиболее желателен первый вариант, то проще всего поступить следующим образом:

  • высверлить в стенке баллона 2 расположенных на одной линии отверстия под болты диаметром 10 мм;
  • сварить из металлических уголков или профильных труб подставку на ножках по типу мангала (оптимальные размеры конструкции 60х25 см);
  • приварить вдоль опоры полосу металла;
  • положить баллон и отметить на полосе местоположение отверстий под болты;
  • высверлить в полосе отверстия (аналогичные тем, которые имеются на емкости);
  • приварить с нижней стороны полосы гайки под болты диаметром 10 мм так, чтобы они находились точно под отверстиями;
  • уложить баллон на опору и вкрутить болты сквозь все 4 отверстия (в емкости и на полосе).

Можно сделать станину еще более простым способом: сварить из отрезков профильной трубы «столик» размером 60х25 см, и сверху к нему приварить еще два отрезка трубы, каждый длиной 60 см. В пространство между ними укладывают емкость. К каркасу подставки можно приварить дополнительные упоры: отрезки трубы, расположенные под уклоном в сторону емкости.

Несъемная подставка изготавливается так: к емкости привариваются ножки из металлических уголков требуемой длины.

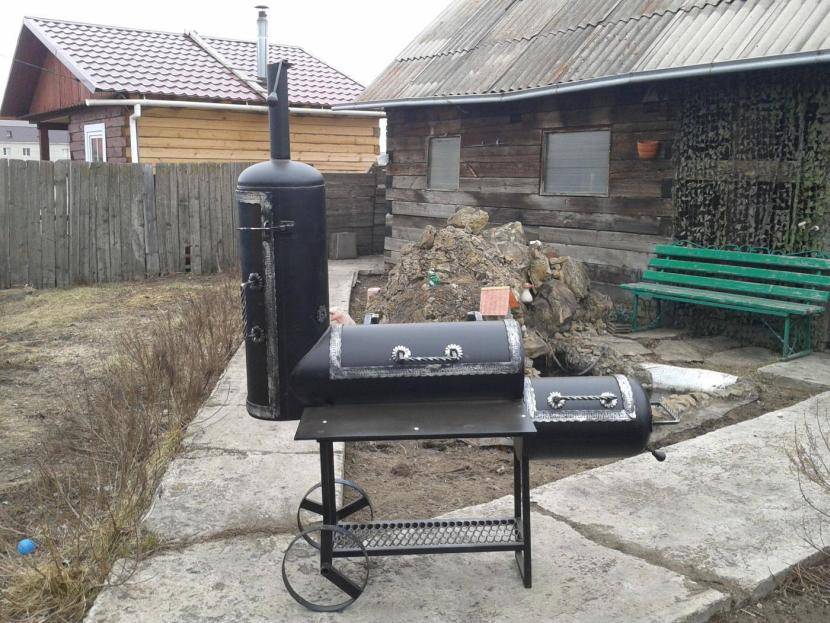

Чертеж и фото готовых конструкций

Фото 2. Чертеж мангала из газового баллона с пояснениями. Чтобы конструкция также работала как коптильня, нужно сделать топку.

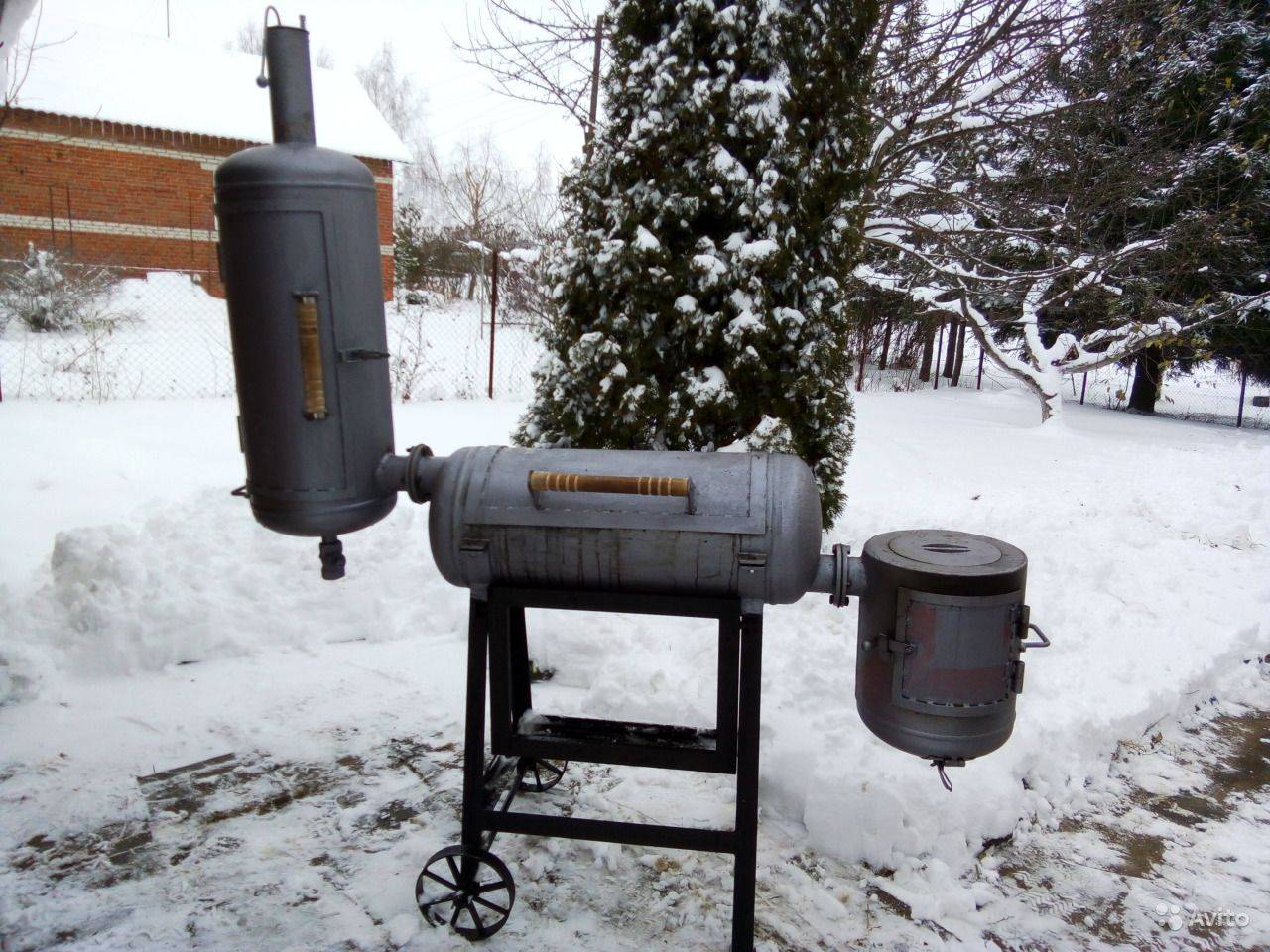

Фото 3. Проблему громоздкости и недостаточной мобильности такого мангала-коптильни можно решить оригинальным способом.

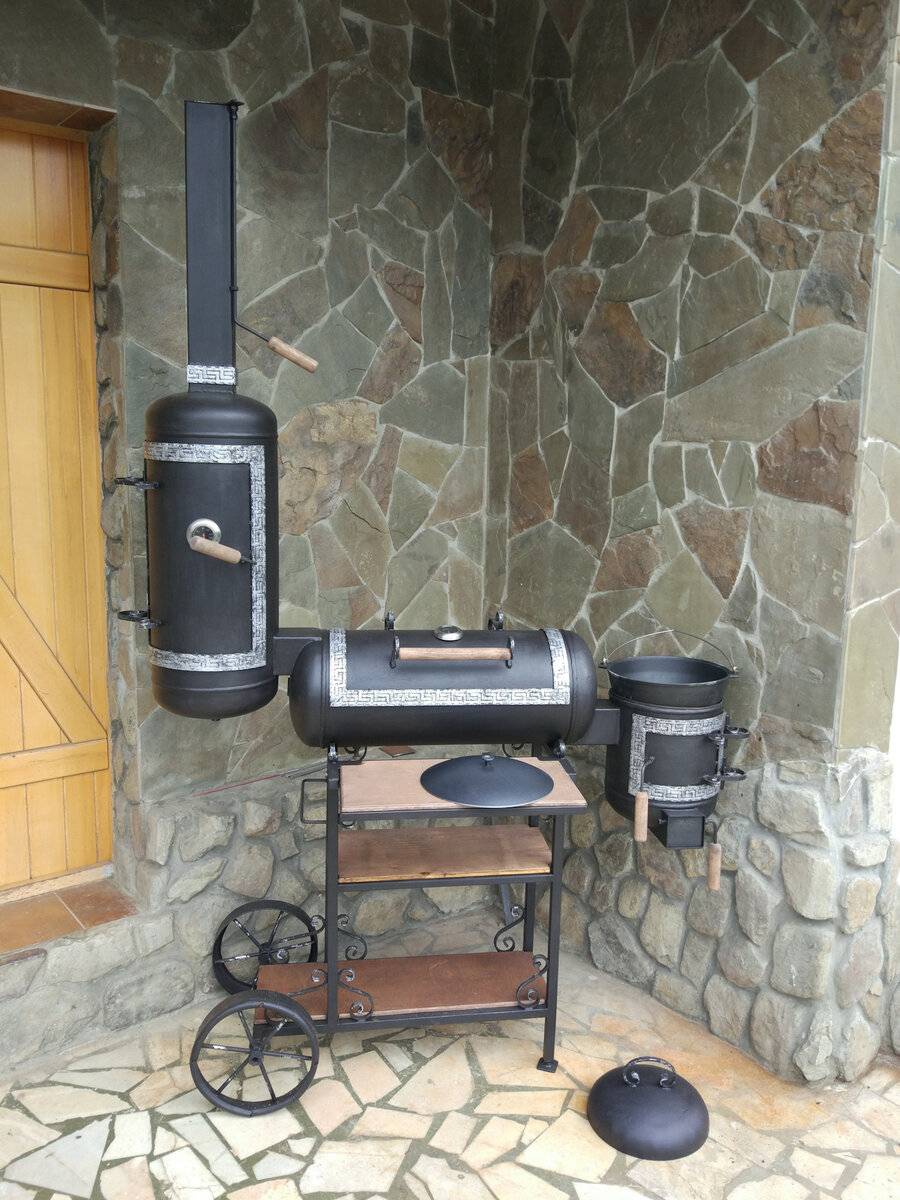

Фото 4. Законченную конструкцию из двух баллонов украшают на свой вкус: например, делают похожей на паровоз.

Удаление газа из баллона

Итак, газовый баллон найден. Теперь его надо осмотреть на наличие дефектов. Затем из емкости удаляется газ, поскольку даже после полного извлечения пропана остается накопившийся пар, который при взаимодействии с искрой может воспламениться

Это очень важно, ведь травмы в процессе работы никому не нужны. Для избавления от пропана баллон следует вынести на уличную площадку

Категорически запрещено проводить такую работу в дождь

Рабочее место не должно содержать взрывоопасных и легковоспламеняющихся веществ

Категорически запрещено проводить такую работу в дождь. Рабочее место не должно содержать взрывоопасных и легковоспламеняющихся веществ.

Изначально изделие ставится вертикально. Далее откручивается вентиль настолько, насколько это возможно. После чего баллон кладется на землю на боковую часть, и из него выходит оставшийся газ. Через некоторое время выполняется проверка на наличие пропана. Достаточно воспользоваться кашеобразным мыльным раствором, который наносится на вентиль. Если на мыле появляются пузыри, то газ еще не вышел, и необходимо немного подождать.

После абсолютного удаления газа следует взяться за работу по удалению горловины путем срезания верхней части баллона. Верхушка с краном обязательно срезается ножовкой по металлу. После извлечения верхушки образуется полость, в которую надо налить воду, воспользовавшись шлангом. При таком методе все неприятные запахи исчезнут.

Появление искры — недопустимо. Для снижения риска возгорания газа следует время от времени обрабатывать место реза водой.

Какая щепа для чего подойдет

Чтобы результат копчения порадовал, щепа должна быть:

  • одинаковой по размеру, чтобы давать равномерный дым;
  • достаточно крупной — мелкая дает много гари, от которой вкус ухудшается;
  • увлажненной, чтобы сгорать постепенно, не высушивая продукт.

Несколько рекомендаций, которые сделают ваши блюда еще вкуснее или уберегут от разочарований:

  • Лучшей древесиной для удачного копчения считают осину, ольху, фруктовые деревья.
  • Щепу и опилки от хвойных найти гораздо проще, но лучше не использовать. От них получается много копоти, а продукт пропитывается едким несъедобным запахом.

  • При самостоятельной заготовке щепы нужно убирать из нее кору, подпорченную грибком или короедом древесину.
  • Перед применением часть щепы замачивают на 1-2 часа.
  • Для горячего копчения в топку и жаровню загружают влажную щепу, для холодного – опилки.
  • Оригинальный аромат добавят веточки кустарников, пряные травы. Попробуйте шалфей, мяту, розмарин, миндаль, эвкалипт, лавр.

Какая щепа лучше раскроет вкус блюда:

Ольхауниверсальна для всех продуктов, особенно хороша для жирной рыбы
Фруктовая: яблоня, слива, вишня, абрикос, персикподходит к большинству продуктов: мясу, птице, салу, овощам
Вишня, черешняптица, свинина, сыр, овощи
Грушанежирная рыба, дичь, мясо, сыр
Дубговядина, колбаски
Можжевельникмясо, сало
Букмясо, птица, колбаски, жирная рыба
Ясеньмясо, птица
Осинаобычно используется смесью

Проводите свои эксперименты, пробуйте сочетания.

Как работает коптильня-баллон

В отличие от мангала, для коптильни требуется две емкости. Также рекомендуется использование трубки. На выходе в конструкции есть:

  • Очаг;
  • Комната для курящих;
  • Дымовая труба.

Если коптильная камера представляет собой длинный цилиндр в лежачем состоянии (емкость лежит на ножках), то топка представляет собой небольшую емкость, в которой сжигаются дрова.

Топка соединена с дымовой камерой через трубку, передающую тепло. Подключение осуществляется через дно коптильной камеры. Второй полукруглый конец используется для прорезания дымохода. В результате габариты коптильни из баллона превышают размеры традиционного мангала в виде металлического ящика.

Процесс изготовления

Для задуманного гибрида необходим баллон на 50 л. На нём делаются следующие обозначения и разрезы:

Крышка. Она имеет длину, соответствующую всей высоте баллона от уплотнительного кольца (оно находится у дна) до начальной линии закругляющего участка горловины. Ориентировочная ширина – одна треть длины всей окружности ёмкости.

Крышку к баллону нужно монтировать методом сварки на петли

Посадочные зоны. Они нужны для шампуров. Это прорези по вертикали на одном борту образованной чаши.

Напротив них устраиваются сквозные дырочки

Дырка для дымоотвода. Она прорезается в верхней стороне с позиции горловины.

Входное отверстие. Оно может отличаться в зависимости от методик. При горячем методе генератор дыма входит в корпус аппарата снизу. Форма отверстия – овал, горизонтально вытянутый.

При холодном методе для трубы, следующей от образователя дыма, форма отверстия – круг. Размеры – меньшие
Чтобы удобно использовать заслонки, на корпусы обоих баллонов следует приварить уголки. К заслонкам можно монтировать ручки

Создание генератора дыма

Над его конструкцией работать несколько сложнее. Алгоритм действий:

Баллон обрезается до 50 см в высоту. Обратно монтируется днище или горловина

В верхней части подготавливается отверстие для соединения с мангалом.

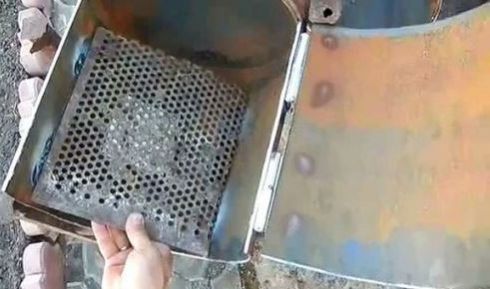

Ставится решётка для топлива (опилок)
Вырезается крышка для досупа к генератору дыма

В процессе копчения должна быть идеальная герметизация мангала. При готовке мясного продукта на углях к ним должен проникать воздух. По этой причине вместо стандартных боковых отверстий в нижней части следует вырезать люк. А часть корпуса в этой ситуации преобразуется в заслонку-шибер.

Дымоотвод и опоры

Способы создания ножек для М-К таковы:

1. Кирпичная выкладка.

2. Сварка. Применяется уголок или профильная труба.

3. Применение использованной подставки от швейной модели.

Вырезка вертикальной расположенной ёмкости на 50 л посадочных зон. Их форма – полукруг. Они соответствуют диаметру аппарата.

Чтобы гарантировать необходимую тягу, требуется применять трубу, высота которой достигает хотя бы 150 см. Расчёт идёт от топки образователя дыма. В неё помещается смоченное топливо

Укладка нескольких колёсных дисков для автомобиля. Они ложатся друг на друга. Прихватываются сварочным способом.

Вы можете изобрести какой-то свой, новаторский, вариант опор. Здесь многое зависит от вашей креативности.

Для дымоотвода лучше использовать трубы из стали. Они должны подходить по диаметру.

Дымоотвод не нужно вводить в отверстие, где ранее располагался баллонный вентиль.

Лучше монтировать трубу в верхушке цилиндра.

Когда крышка открыта, исчезает эффективность дымоотвода. Он задействуется только при копчении оригинальных блюд – деликатесов.

На кульминационной стадии нужно собрать коптильню из образовавшихся заготовок:

  1. Жаровня ставится на опорные элементы.
  2. К ней снизу монтируется генератор дыма. Он базируется на свои ножки.
  3. С верхней стороны присоединяется дымоотвод.

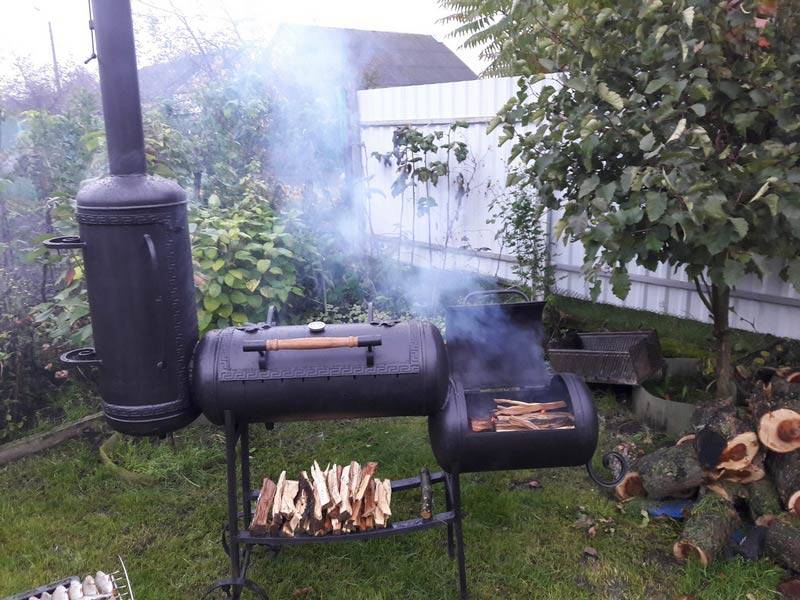

Так создаётся М-К, он же гриль и барбекю из газовых баллонов

В отличие от кирпичного варианта, аппарат можно эксплуатировать сразу. А проверка тяги проводится в этот же момент.

Вопросы по декорированию

Созданный аппарат можно наделить дополнительным функционалом и оригинально декорировать его конструкцию. Например, можно устроить:

  1. Стол для разделки. Его удобство заключается в укладке продукции в коптильню. Также он облегчает работу с шампурами и фасовку приготовленных блюд.
  2. Навес. Это оборона от осадков.
  3. Поленницу. В неё можно поместить нужные дрова. И за ними не придётся отходить при кулинарном процессе.
  4. Кованые составляющие. Они придадут конструкции более ценный облик.

Если сделать в таком аппарате колёса, он станет мобильным. Его можно будет свободно передвигать по участку.

Таким образом, задействовав всего два баллона на 50 л, можно создать многофункциональный полезный агрегат-гибрид. Он позволит круглый год радовать себя, свою родню и друзей вкуснейшими барбекю, шашлыками и копчёностями.

Правила изготовления коптильни

Для изготовления коптилки из газового баллона не нужно делать предварительные чертежи, так как действий для создания конструкции очень мало. Обычно коптилка делается из того материала, который был найден во дворе. Однако если изделие будет более сложным и иметь различные элементы, например, колеса для транспортировки или электрическую плитку, то в этом случае желательно сделать простые схемы. В целом устройство для копчения продуктов делается поэтапно:

  1. Изначально на корпусе выполняется разметка для будущей дверки. Достаточно воспользоваться карандашом и линейкой. Если же такого нет, то применяется мел и ровная доска. Не позволяется делать распил кривым. По бокам будущей дверцы следует оставить место не допиленным хотя бы на 10 см — это нужно, чтобы вырезанная часть не провалилась внутрь.
  2. Далее берутся металлические петли и подгоняются по одной начерченной линии. Детали подогнаны, и теперь выполняются прихватки. Петли могут немного сместиться, но так как они держаться на точечной сварке, они не упадут. С помощью молотка окончательно выравниваются петли. После чего их необходимо обварить с двух сторон. Образовавшийся шлак удаляется молотком, а шов зачищается щеткой по металлу. Перед сваркой желательно зачистить рабочую зону от краски и ржавчины.
  3. Второй способ закрепления накладных петель — это заклепки и болты. Метод трудоемкий, ведь придется в стенке баллона проделывать отверстия дрелью, а эта задача не из легких. После сделанных отверстий берутся болты с гайками и закручиваются до предела. В любом случае после окончательной установки петель, оставшиеся не срезанные участки дверцы нужно полностью срезать. Таким образом, получится идеально ровная дверца.
  4. На следующем этапе делается колено из двух труб. Берутся две трубы, одна из них длиной 100 см, а второй отрезок не более 20 см. На обоих изделиях при помощи угольника намечаются линии под углом. А затем болгаркой отрезаются намеченные участки. После этого производится сварка двух элементов. Форма такой дымоходной трубы необходима для лучшей тяги, а щепа станет тлеть намного эффективнее. Для контроля над тягой используется заслонка, которая прикрывает верхний торец дымохода. Для удобства эксплуатации в трубе проделывается прорезь, в которую вставляется заслонка.
  5. Дымоходная труба приделывается к тому месту, где ранее был вентиль. Работа выполняется при помощи сварки. Изначально ставятся прихватки. Дымоход устанавливается строго по вертикали. Далее место соединения полностью обваривается.
  6. Во время копчения продуктов из-за высокой температуры может возникнуть деформация конструкции. Чтобы минимизировать вероятность деформации, коптильне придается дополнительное усиление. В этом случае поможет труба диаметром 3 см, которая приваривается вдоль внутренней оси баллона. На такую трубу также можно подвешивать мясные продукты для копчения. А чтобы крышка не проваливалась внутрь, с краю приваривается ограничитель в виде мелкой трубки или уголка.
  7. Для герметизации дверцы привариваются узкие металлические полосы. Прикрепляются они к крышке. Таким образом, можно избежать щелей. Полосы также послужат вспомогательным ограничителем, так как при закрывании крышка не сможет провалиться.
  8. В подобных конструкциях для копчения на дно всегда кладут специальный поддон, предназначенный для сбора жира. Поверх поддона желательно поместить фольгу — это поможет избежать загрязнения баллона. Вблизи дверцы выполняется монтаж сетки. Если такого изделия нет, то сетку можно сделать из арматуры. Главное, чтобы она была съемная, следовательно, под сеткой привариваются уголки, удерживающие конструкцию. Кроме сетки, предусматривается и место для шампуров. По бокам баллона достаточно изготовить 6 отверстий, в которые установятся шампуры.

Подготовка необработанного изделия

Чтобы приняться за работу, надо подготовить весь необходимый инструмент. Но, кроме наличия инвентаря, следует иметь хотя бы минимальные навыки в пользовании электрическим оборудованием. Итак, перечень необходимых инструментов и материалов выглядит следующим образом:

  • 50-литровый газовый баллон, который по стандарту окрашивается в красный цвет;
  • петли для дверцы толщиной 2−3 мм;
  • металлический лист в толщину 3 мм;
  • трубка для выхода дыма, диаметр которой — 10 см, а длина — 100 см;
  • чтобы смастерить ручку, рекомендуется сделать заготовку из плотной породы дерева и высушить ее; в дальнейшем заготовка при помощи ножа и наждачной бумаги подгоняется под нужную форму;
  • металлический профиль с сечением 20*40 мм или железный уголок, стенка которого должна составлять 45 мм — общая длина материала не менее 600 см;
  • для сооружения решетки берется круглая арматура диаметром не более 1 см; не стоит приобретать пруты с квадратной или шестигранной формой;
  • сварочное оборудование и средства защиты: перчатки, маска и тому подобное;
  • угольник;
  • электрическая дрель и сверла по металлу;
  • рулетка;
  • обыкновенная болгарка;
  • электроды, диаметр которых составляет 3 мм;
  • уровень;
  • чертилка или карандаш.

Разберёмся с конструкцией

Конструктивно в нашем очаге как минимум 2 зоны для приготовления:

  • Мангал для шашлыков;
  • Объём для копчения (холодного или горячего).

Условия приготовления шашлыка и копчения двумя разными способами отличаются и это важно учитывать при проектировании нашей конструкции. Давайте разбираться

Технология копчения

Есть 2 варианта копчения: холодное и горячее.

Холодное копчение. В этом варианте продукты обрабатываются дымом с температурой 19-25 оС на протяжении многих часов, часто дней. Перед копчением производится дополнительная обработка: обычно засаливание. В результате получается продукт со сроком хранения 2-6 месяцев.

Горячее копчение. Блюдо обрабатывается горячим дымом с температурой 45-120 оС в течении нескольких часов. Срок хранения деликатесов – несколько месяцев в холодильнике.

Вариант копчения, который вы для себя выберите, скажется и на конструкцию. Хотя большинство элементов у таких жаровен сходны.

Размеры

Мангал из газового баллона по размерам ограничен самим баллоном. Но есть важные размеры, которые хотелось бы соблюсти:

  • Шаг между шампурами 8-10 см. Это оптимальный расстояния для среднего куска мяса.
  • Глубина в 15-20 см считается оптимальной для приготовления на углях. Если жаровня выходит глубже, поможет колосник.

По ширине баллон используется полностью. И выбора нам не предоставляется.
Еще одним важным размером будет высота от земли до уровня шампуров. Для удобства, мангал должен быть немногим выше пояса взрослого мужчины. В зависимости от роста вашего повара это 0,8 – 1,2 м.

Схема

Мангал-гриль и коптильню можно объединить в общую конструкцию. Для варианта с горячим копчением мангал с крышкой будет продуктовой камерой для копчения. При холодном копчении продуктовую камеру надо делать отдельно, так чтобы дым успел охладиться до нужной температуры.
Источником дыма будет отдельный дымогенератор. Его также можно сделать из подходящего по размеру баллона.

Конструкция получится тяжелая и не мобильная. Хотя не настолько чтобы помешать убрать в межсезонье под крышу в какой-нибудь сарай. Поэтому подставка должна быть надёжная и крепкая. Если перемещать жаровню все же планируется, учтите в конструкции металлические колёса и крепкие ручки.
Дымоход обязателен. Труба должна быть не меньше 1,5 метров для создания тяги.
Также рекомендует интегрированные в подставку столешницу. Это добавит удобства.

Выбор баллона

Выбирая старый газовый баллон для мангала удобно ориентироваться на диаметр. Нам потребуется самый широкий и объёмный баллон. При всём ассортименте выбор однозначен – баллон на 50 литров.
Для дымогенератора нужен размер поменьше. По сути дымогенератор — это угольная жаровня с мокрой щепой. И большой размер не требуется. Баллоны на 9, 12, 18 литров -подойдут.

Коптильня из газового баллона своими руками: выбор способа копчения

Перед тем как сделать коптильню с газового баллона своими руками, следует выбрать тип копчения, к которому она будет приспособлена. От этого зависят нюансы конструкции и принцип ее функционирования.

Отличия горячей и холодной коптильни

Приготовление горячим методом предполагает воздействие на продукты дыма температурой от 40 до 120°С. Это означает, что источник огня будет располагаться в непосредственной близости к пище, а выработаны дым без охлаждения попадает в камеру. Продукты в таком случае готовятся быстро, до часа, и сразу готовы к употреблению. Вкусовые качества на высоте: продукты получаются сочными и нежными. Мясо и рыба обладают приятным ароматом и красивым золотистым оттенком. Принцип действия холодной коптильни отличается тем, что дыму требуется охлаждение. До попадания в камеру с продуктами он проходит по дымоходу, где доходит до необходимой температуры, ниже 40°С. Копчености, приготовленные таким способом, подлежат длительному хранению, при этом вкус и запах их не хуже, чем при горячем копчении.

Выбираем холодное копчение

Это связано с периодом хранения продуктов. Продолжительное копчение позволяет устранить патогенные микроорганизмы, благодаря чему пища долго не портится. Вкусовые качества со временем не меняются, а наоборот, становятся ярче.

Принцип работы коптильни из баллона

Конструкция коптильни холодного типа проста. Основные ее части:

  • топка;
  • камера копчения;
  • дымовод.

Каждый из элементов имеет дополнительные компоненты, улучшающие и упрощающие приготовление. В результате горения древесины вырабатывается дым, который под воздействием естественной тяги поступает в дымовод, где происходит охлаждение. Затем по этой трубе дым попадает в камеру с продуктами и окутывает их. Так и происходит копчение.

Как изготовить коптильню

Создание самодельного агрегата для копчения трудоемкий процесс, но при наличии минимальных навыков справиться с ним можно за 3-4 часа. Коптильня холодного копчения может быть скомбинирована с мангалом, барбекю и горячей коптилкой, но в таком случае затраты и сложность процедуры сборки повышаются.

Схема и чертежи для изготовления

Прежде чем сделать коптильню из газового баллона, необходимо составить проект и детальную схему, в которой будут отображены основные составляющие, их размеры и расположение.


Схема коптильни из газового баллона

Этот проект поможет подобрать нужные компоненты подходящего размера в требуемом количестве.

Какие потребуются инструменты

Для подготовки деталей, а также сборки аппарата потребуется следующий набор приспособлений:

  • сварочный аппарат;
  • болгарка;
  • дрель со сверлами разного диаметра;
  • гаечный ключ;
  • болты и гайки.

Из материалов, кроме газовых баллонов, необходимы металлические уголки, трубы, а также ручки. Для наполнения потребуются решетки и металлические листы, из которых будут изготовлены поддоны.

Как правильно подготовить газовый баллон для резки

Важным считается подготовительный этап, так как от него зависит не только эффективность конструкции, но и безопасность жизни мастера при сборке и эксплуатации.

Какие баллоны подойдут для обработки

Коптильня из газового баллона своими руками может изготавливаться из емкостей различного объема, от 20 до 50 л. Слишком маленький агрегат невыгодный с финансовой точки зрения, так как в него поместиться мало продуктов. Оптимальной считается емкость в 50 л. Баллон меньшего объема может применяться в качестве топки, но в таком случае потребуется частая дозагрузка топлива. Следует использовать емкости, которые не слишком повреждены коррозией, так как испорченный баллон прослужит недолго. Лучше, если в нем имеются остатки газа. Это свидетельство того, что он в рабочем состоянии.

Очистка баллона

Чтобы избежать опасных ситуаций в работе, особе внимание уделяется очистке емкости. Это касается не только удаления имеющегося газа, но и очистки с поверхности загрязнений и ржавчины

Освобождение баллона от остатков газа и газолина

Емкость проверяют на отсутствие глубокой коррозии. Пригодным считается именно подобный баллон. Из него удаляют газ с конденсатом. Эту работу рекомендуется делать на открытом пространстве. Поблизости не должно быть открытых источников огня. Освобождать емкость от остатков лучше в сухую погоду.

Вентиль откручивают по максимуму. Баллон, когда интенсивно выходит газ, переворачивают. Проверить устранение осадков позволяет мыльная кашица. Этим раствором, который легко подготовить, смазывают вентиль. Если пузыри перестанут появляться, давление внутри сравнилось с наружным.

Сборка и сварка узлов

Для придания жесткости коптильню из баллона необходимо укрепить ребрами жесткости. Для этого к внутренней поверхности приваривают металлические уголки. Процедура сборки выполняется в следующей последовательности:

  1. Коптильню ставят на подставку или к ней приваривают ножки.
  2. Топка соединена вместе с коптильной камерой.
  3. Дымоход подключен.

После сварки всех элементов конструкции проверяется тяга. Если машина не работает должным образом, проверьте правильность сборки.

Подставка для коптильни

Если агрегат стационарный, безопаснее соорудить подставку. Для этого используются металлические уголки. Они привариваются к цилиндру перпендикулярно. Чтобы конструкция была более устойчивой, профиль внизу усилен дополнительными металлическими уголками.Качество швов контролируется, так как курильщик должен выдерживать большой вес. Преимущество фиксированной конструкции в том, что на подставке можно соорудить дополнительные полки для дров и кухонных принадлежностей.

Изготовление и сварка ножек

Если коптильня из газового баллона своими руками собирается как переносная конструкция, рационально сделать съемные ножки.

Для этого в нижней части емкости просверливаются отверстия и на ножки привариваются гайки.

Изготовление дымохода и топки

В некоторых случаях возможно разжечь огонь прямо в корпусе коптильни. Практичнее соорудить отдельную топку, так как в этом случае можно будет использовать агрегат как для холодного, так и для горячего копчения. Для изготовления духовки понадобится еще один баллон меньшей емкости.Очаг делается по следующему принципу:

  1. В цилиндре 2 отверстия: под вентилятор и для заправки топлива.
  2. Внутри между очагом и вентилятором закреплена решетка, предотвращающая попадание огня в камеру.
  3. Независимо от вида дыма, необходимо построить дымоход. В случае горячего копчения он может быть непродолжительным. Для холодного приготовления берут более длинную трубку, чтобы дым лучше охладился.

Чтобы конструкция трансформировалась, соединение дымохода между камерой и топкой должно быть съемным, чтобы можно было использовать агрегат для холодного и горячего копчения.

Установка решетки и поддона

В коптильню установлена ​​решетка для продуктов и поддон для сбора жира. Готовые устройства можно использовать как решетку:

  • грили с ножками для микроволновок или духовок;
  • улучшенные приспособления из форм для пельменей и др.

Если диаметр готовых решеток не подходит для коптильни, подставку для еды лучше соорудить самостоятельно. Для этого используются металлические прутья. Если внутрь коптильни положить трубку, то с помощью крючков можно легко подвесить куриные или рыбные тушки.

Внизу камеры с продуктами установлен съемный металлический поддон для сбора жира с краями, чтобы скопившаяся жидкость не перетекла в емкость и не испортила вкус продуктов. Для облегчения очистки накрывайте сковороду пищевой пленкой перед каждым приготовлением.

Покраска и декорирование готовой конструкции

Правильный подход к отделке готовой конструкции позволит превратить коптильню в неповторимый элемент экстерьера. Придать оригинальности помогут кованые детали: ножки, ручки. Для удобства перемещения устройства по территории смонтированы колеса. Установка дополнительных столешниц и подставок для продуктов, дров и посуды ускорит и упростит процесс приготовления.Для бензобака, который долгое время находился в эксплуатации, важна покраска. Это не только сделает внешний вид привлекательным, но и продлит жизнь конструкции. С помощью термостойкой краски удастся скрыть сварные швы, защитить поверхность от коррозии и высоких температур. Для покраски выбираются термостойкие краски и лаки. Ограничений по цвету нет, но практичнее использовать черную краску. Хорошо скрывает следы пригорания и копоти.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
