Устройство картушного пистолета для штукатурки и особенности работы с ним

Штукатурка для механизированного нанесения

Среди ассортимента товаров для выполнения штукатурных работ нужно искать те, что подходят для механизированной подачи, о чем всегда дает указание производитель. Специализированных составов, которые предназначались бы исключительно для данного способа нанесения, нет — каждый из них годится и для ручного использования.

«Старатели»

Компания предлагает различные смеси, которые хорошо подходят для механизированного оштукатуривания. Они не испортят дорогостоящее оборудование, не забьют его важные узлы и детали. В продаже есть гипсовые, цементные штукатурки данной марки, а также особые цементно-песчаные составы для наружных работ со специальными присадками.

«Основит»

Под маркой «Основит» выпускаются универсальные штукатурки, которые подходят для ручного и механизированного нанесения. Производитель выпускает также отдельные составы для каждого штукатурного слоя (для обрызга, заделки щелей и вмятин, тонкослойной обработки и для фасадов) в сером и белом цвете.

«Волма»

Эта компания одной из первых в России стала выпускать смеси, пригодные для машинного нанесения. Сейчас в ассортименте есть различные материалы для струнного, маячного, безмаячного применения. Можно подобрать штукатурку с нужным сроком схватывания, в том числе — с увеличенным (60 минут). Также материалы различаются фракцией частиц, при этом их максимальный размер равен 1,25 мм.

Knauf

Под этой немецкой маркой выпускается огромное количество разнообразных строительных смесей для ручного и машинного оштукатуривания и шпатлевания. Штукатурки, подходящие для аппаратного использования, имеют маркировку МП или МН. Для получения оптимального результата рекомендуется применять штукатурки марки совместно с машинами PFT.

Механизация процесса оштукатуривания дает ряд преимуществ, значительно снижая трудоемкость и повышая качество результата. Профессионалы считают, что применение современных агрегатов на 100% оправдано эстетичностью отделки и возможностью выполнить работу в оптимальные сроки.

Источник

Полезные советы

При работе со штукатурным пистолетом следует контролировать равномерность наносимого слоя. Это поможет предотвратить появление трещин в результате неравномерного высыхания состава. Особенно это качается цементных растворов. При формировании сантиметрового слоя средний расход смеси составляет 25 кг на полтора квадратных метра.

Для того чтобы избежать пневмоударов и чрезмерного выстреливания смеси, нажимать на спусковой рычажок следует плавно и непрерывно на протяжении всего цикла нанесения раствора. При монтаже декоративной штукатурки смесь наносится в несколько тонких слоёв с использованием метода набрызгивания.

Читать также: Как снять крышку с выключателя света

Процесс распыления штукатурки

Наносить
штукатурку разбрызгивателем гораздо удобней, чем вручную. Данное устройство
подходит для многоразовой эксплуатации, но для получения хорошего эффекта нужно
следовать правилам:

1. Чтобы
   поверхность была ровной, нужно установить маячки по уровню.
2. Процесс высыхания штукатурки составляет
   около 30 минут, поэтому если не успеть вовремя, состав будет непригоден для
   дальнейшего применения. Предварительное приготовление большого количества
   раствора доступно только в случае применения производительного хоппер-ковша.
   Картушные пистолеты функционируют в 3 раза медленнее, поэтому для них не
   подходят большие объемы.
3. Чтобы получить идеальный результат,
   следует по ходу работ регулировать расстояние от поверхности.
4. Контролировать, чтобы строительный
   раствор не разбрызгивался на стены.
5. После
   нанесения материала необходимо придать ему правильную форму. Для этих целей
   пользуются строительным правилом. В конце обработки необходимо тщательно
   промыть инструмент. Это поможет избежать траты лишнего времени на отскабливание
   частиц засохшей смеси. Чтобы инструмент снова был чистым, его можно опустить в
   воду и включить на небольшую мощность. Текстурник промывают, не погружая его в
   воду, а заливая жидкость внутрь бачка и распрыскивая его под давлением.

Если
хочется декорировать дом, но лишних средств нет, штукатурка под шубу будет
отличным выходом из ситуации. Это доступная строительная смесь, которую можно
наносить на поверхность, не требующую тщательной подготовки. Обработка возможна
без особых навыков и оборудования. Поэтому процедуру можно провести своими
руками.

С
применением данного декоративного покрытия можно избавиться от трещин, выемок и
небольших выступов. Штукатурка подходит для фасада здания и внутренних работ.
Она поможет обновить стены без предварительной очистки и выравнивания.

Особенности окрашивания отштукатуренной поверхности

Существует два варианта окрашивания декоративной поверхности:

1. Добавление красящего пигмента непосредственно в готовую смесь.
2. Окрашивание оштукатуренной и затвердевшей стены.

Первый вариант более приемлемый при использовании готовой смеси, в которую следует добавить определенное количество красителя для получения необходимого оттенка. Когда используется сухая смесь, рассчитать дозировку колера очень сложно. В этом случае, лучше выполнить окрашивание уже готового основания.

Для окрашивания готовой поверхности следует использовать акриловую, силикатную или водоэмульсионную краску, которая наносится при помощи кисти или валика. Акриловый состав следует наносить не раньше чем через две недели со дня отделки, а силикатную краску можно использовать уже через три дня.

Фактурную штукатурку «короед» можно окрашивать силиконовыми, акриловыми и силикатными красками, которые хорошо наносятся и быстро сохнут

Окрашивание может проводиться в два этапа. Первый раз тщательно покрывается вся поверхность, в том числе и борозды фактуры. После высыхания поверхности наносится второй слой более светлого или темного оттенка, который предполагает окрашивание только верхней части покрытия, исключая попадания краски в борозды. Добиться такого эффекта можно, используя полусухой валик, который необходимо предварительно прокатать по фанере. Также, здесь целесообразно использование специальных красителей с отражающими свойствами.

Вместо окрашивания поверхности, можно лессировать покрытие акриловым лаком, в состав которого можно добавить перламутр или колер. Наносить такую смесь следует при помощи стального шпателя, полностью заполняя все бороздки на поверхности стены.

Поверхностное нанесение краски на фактурную штукатурку позволяет получить эффект глубины благодаря тому, что бороздки не прокрашиваются

Строгое соблюдение последовательности действий при выполнении облицовки поверхности фактурной штукатуркой «короед» позволит получить качественное, долговечное, привлекательное и эстетичное покрытие, которое будет радовать глаз долгие годы без потери своего первозданного вида.

Примеры производителей

Вот несколько распространенных моделей текстурных пистолетов:

• Зубр Мастер. Отечественная марка инструмента. Отличается довольно большим ассортиментом и демократичными ценами. Модель мкп 600 имеет зри сопла (4/6/8 мм), бак на 6 л. Требует давление на компрессоре 4-6 бар и расход воздуха не менее 220 л/мин.
• Fubag decor g5000. Хорошее качество и функциональность. Из особенностей: для перекрытия воздуха имеет кран перед штуцером; бак на 4,5 л; сопло одно на 8 мм, подойдет для некоторых видов жидких обоев.
• Brigadier Lite. В комплекте у пневмо пистолета 3 насадки, металлический бачок на 6 л, кран для отсечки подачи воздуха. В целом хорошая модель, но цена выше аналогов в 1,5-2 раза (швейцарский бренд).
• Graco Hopper Gun (США) имеет большой бункер из пластика, 4 сменных сопла. Подойдет для частых профессиональных работ по нанесению штукатурки, герметиков, различных текстурированных покрытий. Цена почти на порядок выше китайских пневмопистолетов, поэтому мало распространен.
• Текстурный пистолет Matrix 57350

  Matrix. Немецкий бренд средней ценовой категории. Выделяется большим баком на 9,5 литров с дополнительной ручкой. Не имеет сменных сопел, регулировка угла разбрызгивания осуществляется поворотом диска с 8 отверстиями, что довольно удобно. Подача воздуха боковая.

• Wester kp 10. Модель производства Китая. Изготовлен из качественных материалов, при этом довольно бюджетный вариант. Есть фиксатор рычага, чтобы не держать постоянно рукой.
• Кратон ahg 01g. Небольшая бюджетная модель, отлично подойдет новичкам. В комплекте одно сопло на 4,5 мм, что не позволит работать с декоративной штукатуркой, имеющей минеральные гранулы крупного размера.
• Хоппер r 01. Также модель российского бренда, производится в Китае. Более профессиональный инструмент с широкими возможностями применения. Изготовлен из качественных материалов, при этом относится к средней ценовой категории. Объем бункера — 5 литров, мин подача компрессора 180 л/мин, три сменные насадки в комплекте. Есть пневмо кран для регулировки расхода воздуха.
• FIT. Модель 81035 на 9 литров — копия Matrix 57350. Китайская заводская продукция нормального качества за свои деньги. FIT 81030 — на 4,9 л подойдет для большинства жидких и полужидких строительных смуесей.

Актуальные цены:

картушный пистолет

Как сделать своими руками

Самодельный компрессорный пневмопистолет для покраски или оштукатуривания можно сделать из продувочного пистолета.

В интернете можно найти две схемы изготовления своими руками:

• Со сменными соплами и верхним расположением бака. В целом повторяет заводскую конструкцию.
• Без изменения размера выпускного отверстия. Очень простая конструкция картушного пистолета, когда в канистру без дна вставили продувочный пистолет и вырезали дыру для выхода воздуха с раствором.

Рассмотри подробнее оба способа.

У продувочного пистолета (1) откручивают сопло (4). На корпус надевают гайку (2) с резьбой 3/4 дюйма. Шайба (3) зажимается соплом, шайба должна входить в гайку. Тройник (5) с резьбой 3/4″ соединяется с гайкой.

С другой стороны тройника привинчивают фитинг нужного диаметра в зависимости от штукатурки и желаемой интенсивности разбрызгивания. Сверху тройника нужно подобрать переходник на воронку с резьбой или какую-нибудь другую емкость.

Другой способ собрать пневмопистолет для набрызга штукатурки более простой.

Самодельный штукатурный пистолет из канистры

В канистру без дна с одной стороны вставляют пистолет для продувки, закрепляют. С другой стороны вырезают отверстие диаметром 1 см напротив сопла пневмо-инструмента. Внутри канистры ручки запенивают, чтобы там не оставался раствор.

Такая поделка собирается за 15-20 минут. Подойдет и для нанесения густых цементно-песчаных растворов и для декоративных штукатурок с мраморной крошкой.

Как сделать своими руками, чертежи

Для того, чтобы сделать такой инструмент самостоятельно, используют продувочный пистолет. На его рабочую часть ставят гайку размеров 3/4 дюйма. Затем располагают металлическую шайбу с тем расчётом, чтобы она помещалась внутрь гайки. С наружной стороны на продувочный пистолет надвигают тройник с резьбой. Он упирается в шайбу. На тройник накручивают гайку, которая прижимает шайбу.

К ответвлению тройника вверх присоединяют резервуар с раствором. На нём должна быть соответствующая резьба и гайка, с помощью которой фиксируется соединение. К внешней части тройника подкручивают подходящий фиттинг.

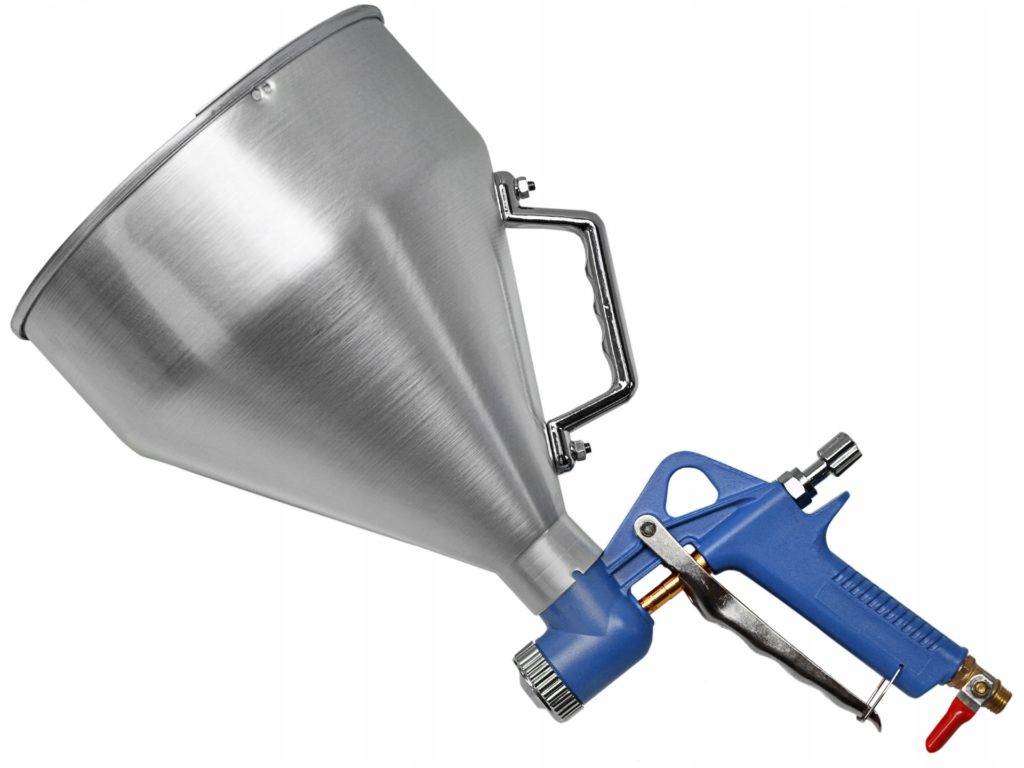

Устройство и характеристики картушного пистолета

Конструктивно картушный пистолет составлен из нескольких деталей:

1. Корпус, напоминающий формой пистолет. На рукояти корпуса установлен курок, который можно нажимать тремя-четырьмя пальцами одновременно. Курок открывает клапан подачи нагнетённого воздуха. К нижней части рукояти корпуса через штуцер крепится шланг подачи воздуха, выдерживающий высокое давление. Шланг присоединяется быстросъёмным штуцером или резьбовым соединением к компрессору напрямую или через ресивер.
2. Форсунки, имеющей сменные насадки. Диффузорные сопла насадок могут быть вырезаны под различными углами и отличаться диаметром.
3. Дюзы – имеющей круглое сечение всасывающей трубки, которую посредством резьбы подключают к пневмолинии.
4. Контейнера для состава, имеющего форму конуса. Так как отделочные растворы имеют большую плотность и вес, при наполненном контейнере инструмент довольно трудно держать при работе одной рукой. Чтобы устранить недостаток, на контейнере имеется ручка, для удерживания картушного пистолета второй рукой. Чтобы при потолочной отделке смесь не выскальзывала из контейнера, на раструбе часто делают несъёмную заслонку (закрывает часть верха). Контейнер крепится к трубке через уплотнительное кольцо и зажимается хомутом из нержавейки.
5. Приспособления для продувки забивающихся иногда форсунок – продувочного шомпола.
6. Регулирующих устройств (снабжены некоторые модели): регулировочного винта, установленного на задней стороне корпуса (отвечает за подачу раствора), и воздушного крана.

Материал

Чтобы облегчить корпус, не снижая прочности, для изготовления его часто используют алюминиевые сплавы, покрытые порошковой декоративной краской. Дюзы и насадки изготавливают из нержавеющей стали, которая не коррозирует при контакте с мокрыми составами и довольно износоустойчива. Для снижения веса контейнер делают либо из нейлона (самый лёгкий), либо из алюминия (более прочный).

Размеры и вес

К другим характеристикам картушного пистолета для штукатурки относятся его вес, вместительность и размеры.

1. Средний вес инструмента лежит в пределах 1-3 кг. Контейнер рассчитан на 3-5 л.
2. Существуют модели с ёмкостью до 8 литров, однако, сокращая время на заправку, они увеличивают утомляемость оператора.
3. Длина пневмоинструмента составляет 15-25 см.

Размеры дюз и их назначение

Вообще-то, дюзой названа трубка, в которой подаётся к форсункам раствор. Но здесь мы под словом «дюза» подразумеваем именно форсунки (или сопла). Подготавливая инструмент к работе, устанавливают сопло нужного диаметра.

Кроме различного диаметра диффузоры имеют и разный угол наклона, и разный скос краёв отверстия форсунки, которым задаётся угол распыления раствора. Например, для цементной смеси более подходят форсунки с углом скоса – 45о. Для смесей жидких – 15о.

Под более жидкие и мелкофракционные растворы – сопла с маленьким диаметром, например, 2.5-3 мм, под более вязкие смеси с более крупным зерном – дюзы, имеющие внутренний диаметр 4, 6 или 8 мм.

Необходимое давление

Приобретая пистолет для штукатурки, загляните в раздел инструкции, в котором рекомендованы минимальная и максимальная производительность компрессора, пределы давления подаваемого воздуха и его расход. Это поможет правильно выбрать компрессор (в подборе вам поможет наша статья «компрессор для хоппер ковша«), с которым будет работать ваш инструмент. Среднее давление, на которое обычно рассчитаны пневмопистолеты — 4-8 атм, при производительности компрессора – от 200 до 250 литров/мин.

Наиболее популярны компрессоры, имеющие характеристики:

• 150-380 л/мин – расход воздушной смеси;
• От 1.5/3.6 до 3/8 бар – давление воздуха (минимальное/максимальное);
• 170-250 л/мин – производительность компрессора максимальная;
• 165-170 л/мин – производительность пневмоагрегата минимальная.

Модели штукатурных распылителей могут иметь суженные дипазоны рабочих характеристик или, наоборот, расширенные.

Технология 1: шпатлевка поверхности «на сдир»

Когда рабочая поверхность не имеет больших изъянов, можно применить методику «на сдир». Технология хорошо подойдет для людей, у которых нет практики в профессии строителя. Опытные мастера не пользуются данной методикой, т.к. считают ее затратной по времени. Но шпаклевка, выполненная валиком с последующим удалением неровностей шпателем, будет ровной и хорошо подойдет под обои или покраску поверхности.

Материалы и инструмент

Для нанесения шпатлевки валиком понадобится:

1. Валик. Следует выбирать инструмент с длиной ворса не более 0,5 см. Валиком можно будет пользоваться не только для шпаклевки, но и для грунтовки стен.
2. Шпатель. Новичкам, не имеющим опыта, не следует выбирать инструмент, ширина рабочей поверхности которого более 45 см.
3. Ведро или другая емкость, в которой будет замешиваться раствор, если шпаклевка сухая.
4. Грунтовка. Предпочтение отдают составам с глубокой степенью проникновения. Если работа выполняется в помещении с повышенной влажностью, требуется покупать состав с антисептическими добавками.
5. Шпаклевка. Выбор строительной смеси можно сделать, отталкиваясь от цены товара и рекомендаций продавца-консультанта.
6. Сетка-серпянка. Она необходима, если рабочая поверхность имеет места стыков, например, гипсокартона. Сетка накладывается перед заделкой швов и позволяет в будущем избежать появления трещин.
7. Смесь для заделки швов, саморезов и пр. дефектов стены. Можно купить товар, специально предназначенный для этих целей. Другой вариант — заделать все неровности смесью, которой будет шпаклеваться поверхность стены или потолка.

Дополнительно может потребоваться строительный миксер и дрель, если при покупке была выбрана сухая шпаклевка. Пытаться размешивать состав руками непрактично. Данная работа займет много времени и сил. Но в тех случаях, когда нет возможности использовать дополнительные инструменты, не следует готовить сразу большое количество рабочего материала.

Если проигнорировать данную рекомендацию, то добиться равномерного перемешивания смеси не получится. Также могут возникнуть сложности со шпаклевкой. Она может начать затвердевать раньше, чем будет готова к использованию. Электроенструмент не понадобится, если купить уже готовую строительную смесь.

Описание рабочего процесса

Работу начинают с очищения поверхности. Требуется пройтись по стене/потолку салфеткой, чтобы удалить паутину, пыль и пр. Перед тем как шпаклевать валиком, следует обработать стены грунтом. Необходимо следовать инструкции, которая указывается на упаковке (состав может быть концентрированным, поэтому его дополнительно потребуется развести водой).

Валик или кисть опускают в грунт, а затем наносят на рабочую поверхность. Состав должен проникнуть во все щели и швы. Чтобы приступить к следующему этапу, необходимо дождаться, когда грунт высохнет.

Если рабочая поверхность из гипсокартона, замазывают шляпки саморезов и заделывают швы (используя сепрянку). Необходимо следить, чтобы наложенный слой шпаклевки не выступал, а был вровень со стеной. Когда строительная смесь высохнет, поверх нее необходимо еще раз пройтись грунтом.

Перед применением готовую шпаклевку необходимо тщательно перемешать. Если смесь сухая, в нее добавляют воду. Консистенция наносимой шпаклевки валиком должна быть не такой густой, как при работе со шпателем. Состав не должен оставаться на ворсе комками, но и не должен стекать.

Нанесение шпаклевки валиком ничем не отличается от того, как происходит покраска. Состав должен ложиться на рабочую поверхность тонким слоем. На следующем этапе берут шпатель (можно не дожидаться высыхания), прикладывают его под углом 80°-85° и начинают снимать шпаклевку. Такая методика позволяет заполнить все имеющиеся трещины. Чтобы получить максимально гладкую поверхность, после высыхания следует пройтись мелкой наждачной бумагой.

Завершают работу удалением пыли и обработкой поверхности грунта.

Назначение и принцип действия картушного пистолета

Под картушным пистолетом понимают пневматический инструмент, при помощи которого осуществляется нанесение шпаклевки, штукатурки и иных строительных смесей. Пистолет часто применяется профессиональными отделочниками на этапе наложения стартовой штукатурки и во время финишных работ. Производительность механизированного труда намного выше, чем при ручном оштукатуривании поверхностей, поскольку скорость является большей, а трудоемкость — меньшей. В среднем, с помощью пистолета можно в течение дня обработать до 100 квадратных метров площади, выполнив слой толщиной до 1-3 см.

Картушный пистолет идеально подходит для нанесения:

• плотных видов краски и иных лакокрасочных материалов с повышенной вязкостью;
• декоративных видов штукатурки — мультиколорной, мозаичной, венецианской;
• фасадной штукатурки;
• жидких обоев и шелковой штукатурки;
• жидкой пробки;
• мраморных покрытий;
• некоторых видов грунтовки.

Использование картушного пистолета для напыления декоративной штукатурки

Во время работы картушный пистолет под давлением выбрасывает из сопла готовый строительный раствор. Это становится возможным благодаря подключению компрессора с определенными техническими характеристиками. Основными элементами изделия являются:

• стальной ствол;
• форсунка;
• емкость для раствора объемом от 3 литров;
• рукоятка со спусковым механизмом;
• сопло с дюзой (всасывающей трубкой);
• продувочный шомпол для очищения забивающихся отверстий.

Основные элементы картушного пистолета ЗУБР

Большинство картушных пистолетов для штукатурки реализуются в комплекте с набором насадок, которые меняют в зависимости от вида и плотности раствора. Густые, тестообразные составы наносят с применением диффузорного сопла с углом раструба 30-45 градусов. Для жидких растворов ставят сопло с углом 15-20 градусов, которое не позволяет раствору стекать с основания.

Хоппер-ковш

Такое устройство считается аналогом картушного пистолета и имеет еще одно название — пневматический ковш. Оно тоже присоединяется к компрессору, но возникающее в его емкости давление будет ниже, так как сжатый воздух отсутствует в дюзе. Хоппер-ковш оснащен ковшеобразной емкостью с несколькими отверстиями снизу, через которые штукатурка наносится на стены или потолок. Большинство ковшей реализуются без компрессора и поддерживают возможность нанесения лишь густого раствора.

Нанесение штукатурной смеси с помощью хоппер-ковша

Картушный пистолет

Основное отличие пистолета от хоппер-ковша в том, что у последнего раствор поступает в отдельную емкость с несколькими отверстиями. Кроме того, у пистолета площадь разбрызгивания зависит от угла, под которым воздушная масса будет поступать к раствору, а у хоппер-ковша угол не имеет значения.

Преимуществом картушного пистолета является отсутствие потерь рабочей массы, поскольку она распыляется только при движении по соплу. Цена пистолетов намного ниже, чем стоимость хоппер-ковшей. Кроме того, картушные устройства подходят для нанесения текстурных штукатурок и создания рисунков, а хоппер-ковши — нет.

Картушный пистолет для текстурных покрытий

Назначение и принцип действия картушного пистолета

Отделочные работы включают в себя не только наклеивание обоев или окрашивание поверхностей, но и создание декоративного слоя из штукатурных смесей. Для быстрого нанесения красящих составов изобрели краскопульт, родственником которого и является картушный инструмент. Название происходит от французского слова cartouche – рельефное украшение в виде развёрнутого рулончика бумаги или ленты, имеющего достаточно сложную форму, не позволяющую покрывать его слоем штукатурной массы с помощью тяг, шаблонов или мастерка.  Сделать это возможно только методом «напыления», для чего и был разработан штукатурный аналог краскопульта. Используют его не только для отделки картушей, область применения много шире.

В текстурном или штукатурном пистолете использован тот же принцип работы устройства, что и в распылителе краски (использованы два эффекта: инжекция и пульверизация). Раствор всасывается, смешивается с воздухом, нагнетаемым компрессором, раздробляется на отдельные комочки-капли и набрызгивается на поверхность стены. Капли, налагаясь на капли, образуют плотный слой раствора.

Главное отличие картушного инструмента от хоппер-ковша в том, что в первом смесь подаётся всасыванием, а во втором – под действием гравитации. Первый используют для нанесения слоя до 1 см менее густых растворов, второй – для стартовой штукатурки слоем до 2 см.

Используется инструмент для распыления растворов, с которыми, в силу малого диаметра дюз, не справляется краскопульт:

• вязких тяжёлых красок, которые из-за густоты не проталкиваются сквозь форсунки, предназначенные для обычных красящих составов;
• мозаичных и текстурных красок;
• жидких обоев, грунтовки, жидкой пробки и им подобных материалов;
• декоративной штукатурки.

Главные преимущества использования:

• выигрыш во времени из-за высокой производительности (большой скорости нанесения);
• облегчение физического труда;
• универсальность (работа с различными материалами).
