Картофелесажалка для мотоблока: популярные модели, устройство, особенности выбора

Как выполнить картофелекопалку для мотоблока собственными руками: видеоинструкция

Посадив картошку, нужно приготовляться к ее копанию. Чтобы не делать это руками, необходимо сделать специализированную копалку для мотоблока, которая поможет без больших трудов собрать урожай картофеля. Рекомендуем ознакомиться с процессом создания аналогичного устройства

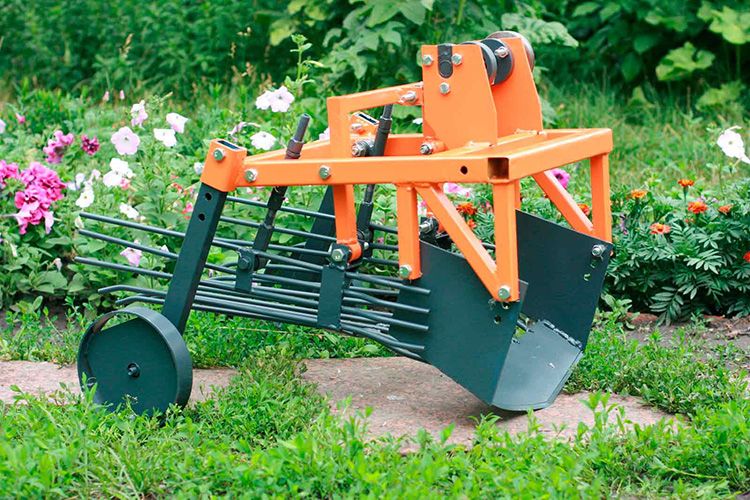

Картофелекопалка делает легче сборочный процесс урожая

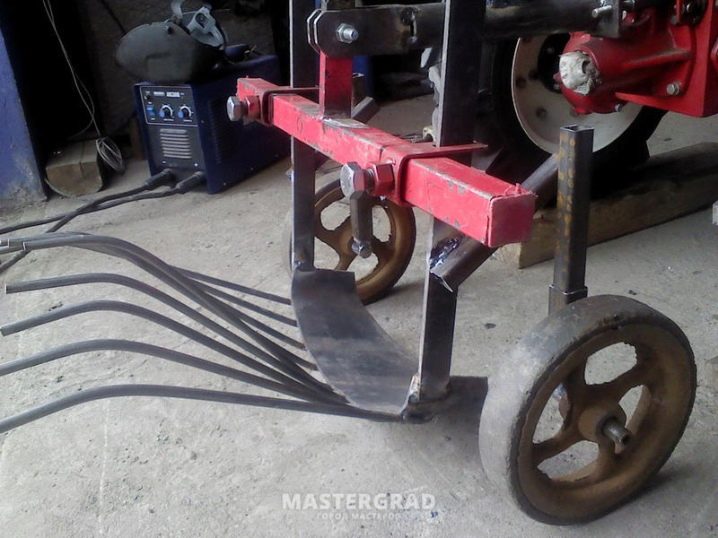

Рукодельная картофелекопалка для мотоблока: характерности создания

Если вы все таки захотели собственными силами собрать картофелекопалку для мотоблока собственными руками, стоит в первую очередь определиться с ее конструктивными характерностями. Такие устройства могут быть:

• обычными, поднимающими клубни наверх при помощи зубцов или стержней. Как правило ставятся на любой минитрактор;
• вибрационными.

Рекомендуем посмотреть видео, в которых говорится, как можно сделать самодельную картофелекопалку для мотоблока:

Транспортерная картофелекопалка для мотоблока: особенности конструкции

Это устройство вибрационного типа. Транспортерная картофелекопалка для мотоблока оборудуется специализированной решёткой, через какую выполняется просеивание грунта. Лемех, устанавливаемый в передней части, прорезает грунт и поднимает его наверх вместе картофелем. После отсеивания ботвы и грунта клубни отбрасываются на землю.

Транспортерная модель дает возможность очистить клубни от грунта

Советы и предупреждения

Крепление подножки, ручек и клапана лучше всего осуществлять сваркой. Крепить элементы конструкции с помощью болтов, или саморезов, может и будет не менее прочно, но в тех местах, где они будут торчать концами внутри корпуса, будут образовываться препятствия для прохождения картофельных клубней.

Сборка конструкции

Перед сборкой всей конструкции убедитесь, что суммарный вес всех элементов не будет представлять для Вас проблемы при работе.

Устройство не должно быть слишком тяжелым, иначе Вы рискуете не облегчить свой труд, немного механизировав и ускорив процесс посадки картофеля, а наоборот усложнить себе жизнь, ворочая неподъемным устройством.

В то же время, корпус трубы должен быть достаточно прочным, чтобы выдержать множество циклов по вставлению и выниманию устройства из земли. Отдельные элементы конструкции ручной картофелесажалки в зависимости от предпочтений того, или иного конструктора могут быть сделаны по-разному.

Некоторые снабжают клапанный механизм дополнительным зацепом, чтоб можно было надежно контролировать ногой процесс его открытия и закрытия. Это, конечно, самый простой и примитивный сельскохозяйственный инструмент. Однако, в этом и заключается его прелесть.

Сделать картофелесажалку может каждый, материал для этого наверняка найдется в любом хозяйстве, а эффективность работу устройства весьма впечатляет.

Картофелесажалка из двухколесной тележки

Отдельно хочется рассказать о еще одной конструкции самодельного аппарата для посадки картофеля. Это двухколесная тележка, сверху которой размещен короб для подготовленных к посадке клубней.

В нижней части, между двумя ходовыми колесами, располагается устройство для равномерной подачи картофелин в заранее подготовленную борозду. Такая тележка едет над бороздой и в процессе перемещения, через равные промежутки выкладывает клубни картофеля.

Сзади такого аппарата может быть расположен засыпающий борозду щит, но в этом случае, для перемещения тележки потребуется больше усилий, или помощь второго человека.

Такой аппарат уже трудно назвать ручной картофелесажалкой, но это тоже несложный самодельный агрегат, который может собрать каждый из старых и ненужных предметов.

При перемещении тачки в углубления на колесе проваливаются картофельные клубни и движением колеса перемещаются вниз, в подготовленную борозду. Чтобы по пути клубни не вываливались, спереди от колеса располагается защитное крыло.

Лопат-комбайн

Еще одна конструкция, используемая для посадки картофеля, называется лопата комбайн. Это две рукоятки, которые могут сближаться и отдаляться друг, от друга открывая и закрывая конусообразный контейнер в который помещается картофелина для посадки.

В закрытом виде контейнер втыкается в землю, после чего ручки сводят вместе, контейнер раскрывается и картофельный клубень оказывается в земле. Удобно, но приходится каждый раз наклоняться и класть в конус по одной картофелине.

Как видите людьми придумано множество удобных и практичных устройств, облегчающих жизнь огороднику. Какие-то из них можно назвать удачными, какие то не очень, но все они помогают и с разной степенью успеха заменяют собой классическую лопату.

Почти также просто конструируется корморезка своими руками.

Как сделать картофелесажалку к мотоблоку своими руками

Соорудить устройство для мотоблока можно самостоятельно. Рассмотрим подробнее, что для этого потребуется, а также составим технологическую карту.

Необходимые материалы и инструменты

Для монтажа понадобится:

• швеллер или уголок для сварной рамы;
• металлические колеса-зацепы (лучше приобрести готовые);
• ось для крепления на ней зацепов;
• набор подшипников;
• стальные листы для сварного бункера (толщина стали – от 1,5 до 2 мм);
• звездочки (19-21 зубьев);
• цепь от газораспределительного механизма ДВС;
• стальная проволока (3-4 мм).

Из инструментов потребуются:

• болгарка;
• сварочный аппарат (достаточно полуавтоматического);
• дрель (помощнее);
• компрессор и краскопульт.

Для большей конкретики пусть модель предполагаемой картофелесажалки будет иметь следующие размеры:

• рама – 600×300 мм;
• диаметр зацепов – 300-310 мм;
• колея (расстояние между центрами зацепов) – 600 мм;
• длина цепи семяпровода – 750 мм;
• расстояние между осями удерживающих цепь семяпровода звездочек – 550 мм;
• бункер – 350×400×400 мм;
• четыре стандартных подшипника 205-го размера.

Общее схематическое устройство картофелесажалок смотрите на фото.

Процесс сборки картофелесажалки: пошаговая инструкция

По центру осевой стойки между ведущими колесами на указанном расстоянии друг от друга приваривают крепления со звездочками. Затем на ось опорных колес запрессовывают подшипники и звездочку. Из уголка сваривают раму и приваривают к центральной стойке мотоблока с тем расчетом, что к раме будет прикреплена ось с зацепами (при этом мотоблок, опирающийся на свои ведущие колеса и зацепы, должен стоять ровно). Далее ось с зацепами крепят к раме в подшипниках.

На трубу диаметром 50 мм навивают проволоку. Затем получившуюся спираль разрезают на целые витки и аккуратно приваривают их к цепи на расстоянии примерно 10 см друг от друга. Это будут ухваты для клубней. Чтобы мелкие клубни не проваливались сквозь кольца, из отрезков проволоки им делают поперечные донца.

Цепь будет зачерпывать клубни из бункера, поднимать и перенаправлять в семяпровод – вертикальную трубу, которая жестко крепится к раме картофелесажалки. Диаметр семяпровода должен быть на 10-15 мм больше, чем диаметр захватывающих колец цепи. Чтобы при переваливании через верхнюю звездочку картофельные клубни попадали точно в семяпровод, а не мимо, с обоих боков приваривают щеки-ограничители из тонкой листовой стали. Цепь размыкают, пропускают через семяпровод, надевают на звездочки и замыкают снова.

Рядом с нижней звездочкой к раме приваривают отрезок такой же трубы, из которой сделан семяпровод. Через него цепь с ухватами будет возвращаться в бункер. Его верхнюю часть приваривают к днищу бункера. Длина трубного отрезка не должна быть меньше полутора расстояний между ухватами на цепи (чтобы клубни не выпадали из отверстия в днище, а удерживались следующим снизу ухватом).

Цепь натягивают, удаляя лишние звенья. После укрепления всех деталей узел можно покрасить с помощью краскопульта.

Далее к раме приваривают сошники, в задачу которых входит укрытие клубней почвой. Центральная ось пары сошников должна крепиться непосредственно под центром трубы, из которой выходит цепь с чашечками (семяпроводом). Картофелесажалка готова.

Некоторые особенности картофелесажалки

Так как картофелесажалка сама по себе имеет достаточно большой вес, то при установке ее на мотоблок обязательно нужно устанавливать впереди противовес, который не даст возможности агрегату задирать нос и обеспечит хорошую устойчивость.

На картофелесажалке обязательно должно быть установлено сидение и подставки под ноги.

Рама для сидения делается из двух сварных уголков, а само сидение – из досок, а затем обтягивается поролоном и кожзаменителем.

Подседельник крепится к лонжеронам уголками, и еще устанавливается подножка.

Работает это оборудование так: в бункер засыпаются картофелины, сверху укладывается еще несколько мешков, чтобы не бегать за картошкой с одного конца поля на другой.

Затем сеяльщик садится на свое место на картофелесажалке, а шофер – за мотоблок, и начинается движение со скоростью не выше 1 км в час.

Сеяльщик одновременно отправляет по клубню в семяпроводы с обеих сторон, и так производится посадка.

Когда картофелины попадают в землю, их обязательно нужно присыпать землей. Вот для этого и были сконструированы заделывающие диски, которые при вращении сдвигают верхний пласт земли и заваливают картофель.

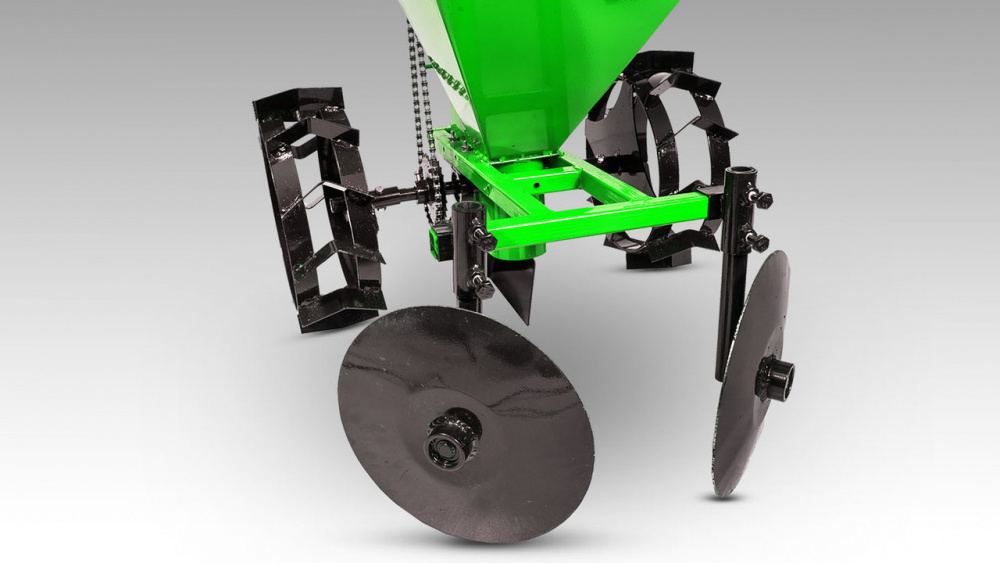

Диски сконструированы так, что имеют определенный угол к борозде и при движении картофелесажалки вращаются, поэтому происходит засыпка картофеля землёй.

Устройство заделывающих дисков позволяет менять глубину подреза пласта одним из трех вариантов:

1. Достаточно ослабить стремянки, при помощи которых опоры прижаты к стойкам.
2. Можно изменить угол, под которым диски будут входить в почву: для этого достаточно повернуть стойки вокруг оси.
3. Отрегулировать перемещение дисков в нужную сторону по осям вращения. Для этого предусматривается по четыре штифта на ось втулки, передвижением которых можно изменить захватную ширину дисков.

Можно узнать здесь все о самых больших карьерных самосвалах.

По следующему адресу http://spez-tech.com/tehnika/selhoz/dlya-sadovodstva/kak-vyibrat-kultivator-d-dachi.html для вас подготовлена статья, позволяющая определиться с вопросом, какой культиватор выбрать для дачи.

При помощи этих трех вариантов можно отрегулировать движение картофелесажалки так, что действия заделывающих дисков будут практически идеальны. Это подбирается по типу земли, на которой производится посадка.

После того как картофель посажен на одинаковом расстоянии и заглублен при помощи заделывающих дисков, остается еще одна работа, которую обязательно нужно провести.

На поле остаются следы от картофелесажалки и мотоблока, которые нужно убрать. Это делается при помощи разрыхлителей – культиваторных лап на стойках.

Здесь также можно отрегулировать глубину их посадки в землю при помощи передвижения в стойках вертикально. Их фиксацию делают при помощи сквозных пальцев в обоймах.

Вашему вниманию представлено видео, в котором показано, как работает картофелесажалка для мотоблока, сделанная своими руками:

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

На чтение: 7 минут Нет времени?

Если вы хотите облегчить процесс выращивания картофеля, обратите внимание, какими возможностями обладает картофелесажалка для мотоблока. Это функциональное приспособление вместе с картофелекопалкой позволяет механизировать процесс посадки и выкапывания столь популярного овоща. Предлагаем познакомиться с конструктивными особенностями подобных устройств и порядком изготовления их своими руками

Предлагаем познакомиться с конструктивными особенностями подобных устройств и порядком изготовления их своими руками.

Читайте в статье

Популярные модели картофелесажалок

Рассмотрим, какая техника пользуется популярностью на рынке. Поговорим про лучшие модели крупногабаритной, средней и мелкогабаритной техники по отдельности, основываясь на заводских характеристиках моделей и отзывах людей, испытавших большое количество подобной техники (Юрий Сербин, к примеру). Сразу же оговоримся, что если рассматривать советские и современные модели, то последние многофункциональны и регулируемы.

Крупногабаритная техника

Современная техника поможет в посадке картофеля

Если говорить о том, какие модели зарекомендовали себя на рынке, то стоит отметить четырехрядные картофелесажалки HASSIA

Обратите внимание и на модели SL 4 BZS, которые приглянулись многим фермерам. Производят данную технику в Германии

Практически ко всем мотоблокам подходит агрегат КСП-02.

Неплохую технику изготавливает украинская компания ГРИММЕ (GRIMME). Среди сверхтяжелых конструкций следует отметить восьмирядную GRIMME VL 20 KLZ. Отличные характеристики у четырехрядных моделей Grimme GL 34T, ЛИДСЕЛЬМАШ Л-202, Л-202-01 и Л-207, которые производятся белорусской компанией, российские модели СКН 4А и СН 4Б. Последняя оснащена бункером для удобрений.

Вся сельхозтехника, которую производит Беларусь, в целом отличается неплохим качеством. Также популярна техника компании КРАМЕР. Еще одна неплохая крупногабаритная модель, изготовленная белоруской компанией – СПК-4.

Имеет хорошую репутацию сельскохозяйственная техника польской компании БОМЕТ (BOMET). Популярной является модель s239. Многофункциональностью отличается АПК-3, которую изготавливают в Полтаве.

Неплохие отзывы о чешской фирме AGROZET, а вот китайская и японская техника не прижилась на отечественном рынке.

Средняя и малогабаритная техника

Для небольшого хозяйства подойдет картофелесажалка КСМ-1. Пользуется спросом усовершенствованная модель КСМ-3. Изготавливают эту технику в Запорожье

Еще из малогабаритных моделей обратите внимание на картофелесажалку Томаровка КСТ-1А, которая производится в России. Ее можно использовать со многими моделями мотоблоков, в частности популярными Нева, Ока, Кадви

Неплохой вариант для частного пользования – однорядная Л-201, изготовленная компанией ЛИДСЕЛЬМАШ, и 2СМ-1. Это простая модель, выполненная из качественных деталей. Популярностью пользуется мотоблочная картофелесажалка КСМ-1Л.

Еще одна популярная двухрядная картофелесажалка – КС-2МТ. Она работает в сцепке с мини-трактором, поскольку ее вес превышает 100 кг. Можно соорудить минитрактор самостоятельно, поставив на него двигатель от мотоблока Ока. Работа с таким оборудованием возможна даже на тяжелых грунтах.

Совместимость с мотоблоками

Малогабаритная техника, согласно своим техническим характеристикам, совместима с мотоблоками: Ока, Нева, NAC TIP38-140-M, Салют, Каменская, Протон МБ-80, Урал, Husqvarna TR 430, Крот МК-1А-02 и МК-1А-01-Ц, Forte HSD1G-25. Двухрядные модели можно использовать с мотоблоками Зубр, цена на которые достаточно привлекательна, Беларус 09н, ОКА МБ-1Д1М11, Форза 6.5. Неплох и фрезерный культиватор Мотор Сич КФ-1С.

К минитрактору с двигателем Ока подойдет модель СКС-4,СКМ-2, Miedema CP-22 фирмы Колнаг. А вот для крупногабаритной навесной или полунавесной техники подойдет трактор МТЗ-82.

Основные виды сажалок картофеля для мотоблока

Подобные устройства могут быть одно- и двухрядными. Первый вид подойдет для небольшого участка. Он имеет небольшие габариты и невысокую производительность.

Двухрядные модели более производительные

Некоторые сажалки картофеля для мотоблока позволяет производить посадку пророщенных клубней картофеля. Другие ориентированы исключительно на непророщенные. Также ряд моделей допускает подсоединение к определенной линейке мотоблоков. Другие, при наличии универсальной сцепки, могут агрегировать с различными агрегатам. Загрузочный бункер может быть прямоугольным и конусообразным.

В зависимости от типа подачи клубней такое навесное оборудование принято делить на агрегаты с:

• плоскоременной системой. Высадка клубней осуществляется горизонтально расположенными ремнями;
• ложечковой системой. Для подачи картофеля используется конструкция, состоящая из ложечек, присоединенных к ремню;
• фасонными ремнями, у которых есть специальное углубление, напоминающее ложечку. При посадке должен обязательно присутствовать оператор, зато можно не опасаться повреждения клубней;
• накалывающим механизмом. Такие устройства актуальны при посадке разрезанных картофелин;
• мультиременной конструкцией. Такое навесное оборудование позволяет одновременно высаживать два ряда картофеля.

Механизм подачи может отличаться

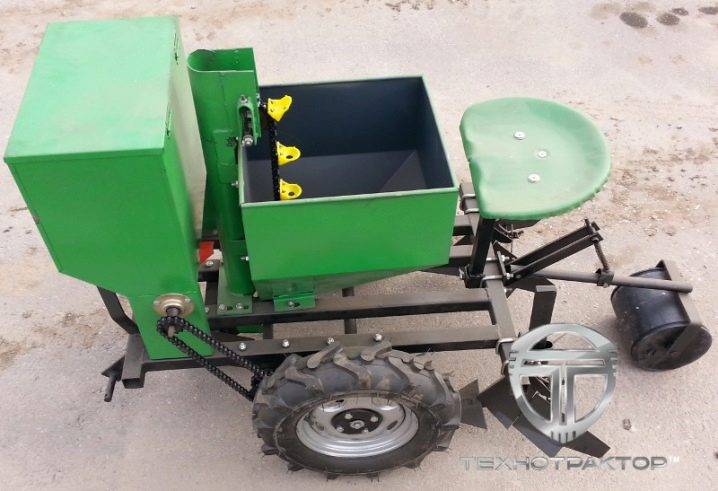

Самодельная картофелесажалка для мотоблока

Самодельные приспособления для мотоблока могут справляться с поставленными задачами не хуже покупных. Для собственноручного изготовления навесного оборудования необходимо знать, как сделать его и из чего. Картофелесажалку на мотоблок своими руками изготавливают из следующих материалов:

• листового металла толщиной 2-2,5 мм или фанеры (для устройства бункера);
• металлических труб сечением 25-40 мм;
• проволоки диаметром 5-6 мм;
• цепи (подойдет та, которую устанавливают на двигатели);
• подшипников;
• профильной стальной трубы с толщиной стенок 2 мм (для частей рамы);
• колес.

Потребуются инструменты:

• сварочный аппарат и электроды;
• болгарка с диском по металлу;
• дрель и сверла;
• пассатижи, молоток, отвертки.

Чертежи картофелесажалки для мотоблока

Первый этап самостоятельного изготовления картофелесажалки — проектирование. Выбранные параметры оборудования необходимо отразить в чертеже. Прежде всего выбирают тип устройства, что определит особенности будущего устройства. Для самостоятельного изготовления подходит 2 вида картофелесажалок:

1. С ложечковой подачей клубней. В этой конструкции предусмотрен ремень с укрепленными на нем приспособлениями для закладки картофелин — ложечками.
2. С плоскоременной подачей, в которой укладка клубней осуществляется посредством горизонтальных ремней.

Оптимальные размеры однорядной картофелесажалки для мотоблока:

• высота от нижнего торца рыхлителя до верхней плоскости бункера — 59-60 см;
• сечение колеса — 150-200 мм;
• высота бункера — 27-30 см;
• ширина бункера — 22-28 см.

Основа конструкции — рама из профильной трубы, к которой крепят все элементы навесного оборудования. Для изготовления можно использовать швеллер №8. Рама должна состоять из двух продольных лонжеронов, соединенных тремя поперечными перекладинами. При необходимости раму усиливают металлическими профилями.

Сборка бункера

В качестве бункера можно использовать подходящую по размеру конусообразную емкость. Если такой возможности нет, изготавливают бункер самостоятельно. Для этого в соответствии с чертежом вырезают из фанеры или листовой стали все нужные детали. Соединяют их с помощью металлических уголков. Независимо от материала изготовления емкость окрашивают влагостойкой краской в 1-2 слоя. Для того чтобы проросшие клубни в бункере не повреждались, внутреннюю полость оклеивают тонкой резиной. Готовую конструкцию крепят на раму с помощью болтов.

Колеса

Колеса самодельной картофелесажалки можно изготовить с несъемными грунтозацепами. В этом случае потребуются: автомобильный диск, полоски металла и спицы. Грунтозацепы представляют собой металлические пластины, приваренные к основанию под небольшим углом. Пластины нарезают из листовой стали.

Вместо самодельных колес на картофелесажалку устанавливают и готовые, подходящие по размеру. Их можно взять от садовых тележек или другого инвентаря. К колесам приваривают ступицы, на которые насаживают по 2 подшипника. Выполняют крепление колес к раме.

Рыхлители и их держатели

Для изготовления держателей потребуется профильная труба, из которой сваривают квадратную штангу размером 50х50 см. Штанги приваривают к левой и правой сторонам рамы. Рыхлители представляют собой культиваторные лапы в сборе со стойками держателей. Изготавливаются они из листовой стали, фиксируются с помощью болтовых соединений.

Процесс изготовления сажалки

Самодельная сажалка по большому счету являет собой тележку на колесиках, соединенную с мототехникой. Это только с первого взгляда конструкция агрегата для высадки картошки смотрится незамысловатый, но в ней присутствуют определенные нюансы. Сажалка для мотоблоков водворяется на раму из отрезков 8-миллиметрового швеллера с двумя располагающимися анфиладно лонжеронами, сопряженными тремя поперечинами. В передней области шасси располагается арка, имеющая вилку крепления к центральной тяге. По краям рамы предусмотрены стойки заделывающих дисков и пластинчатые опоры устройства подачи семенного материала.

Колесная база включает в себя 2 колеса с грунтозацепами. Между колес располагается диск из древесины толщиной 60 миллиметров с 4 пропорционально размещенными полукруглыми проходами, габариты которых должны давать возможность захватывать даже крупные клубни. Кроме того, взамен колес с проточками, для высадки картошки может употребляться конструкция из шестерен, цепи и размещенных на ней желобов для клубней.

Существует еще один значимый компонент конструкции – это бункер, который устраивается над колесами. Для создания загрузочного бункера понадобится 3-миллиметровый лист железа. Неширокую горловину и днище емкости для предотвращения повреждения корнеплодов необходимо застелить резиной.

Колесо с пазами должно быть укрыто специализированным щитом, который предупредит самостоятельное выпадание картошки до необходимого момента его попадания в грунт.

Колесо с пазами должно быть укрыто специализированным щитом, который предупредит самостоятельное выпадание картошки до необходимого момента его попадания в грунт.

Сидение для сеяльщика и ось

К лонжеронам фиксируем подставку под ноги из 5-миллиметрового железного листа. Подножка по высоте должна изготавливаться с учетом роста сеяльщика и таким образом, чтобы использование сажалки картофеля не вызывало трудностей.

Сиденье делают из железного уголка 45x45x4 миллиметра. На остов фиксируются дощечки, которые покрываются поролоном и обтягиваются заменителем кожи либо прочной материей. Для максимального комфорта можно пустить в дело старое автокресло, приобретенное на разборке машин. Следует отметить, конечно, что в основной массе сажалки картофеля изготавливаются без сиденья. Но все зависит от площади посадок, качества грунта и скорости движения агрегата. Бежать по влажной или рыхлой земле за быстро двигающейся сажалкой не каждый спортсмен выдержит.

Под шасси зафиксирована колесная ось и держатель для фиксации рыхлителей. Для оси применяется стальная толстостенная труба, с обоих концов которой располагаются шипы. Они точатся на токарном оборудовании и фиксируются посредством стальных штифтов.

Колеса

Колеса для кустарной сажалки должны быть оснащены специализированными грунтозацепами. Рекомендуется брать любые колеса от сельхозтехники. Лишь бы они подходили по размеру.

На ступицах, удерживающих колеса, должны стоять по 2 подшипника, защищенных от грязи и пыли набивками из кошмы. Монтаж оси к шасси производится при помощи двух стальных пластинок и четырех болтов либо уголков на сварке.

Рыхлители

Для держателя рыхлителей используется железная штанга, по концам которой смонтированы обоймы, удерживающие стойки лап. Штанга изготавливается из железного уголка размером 50x50x5 миллиметров, но желательно для надежности применять профильную трубу с квадратным сечением. Обоймы делаются из железных 5-миллиметровых пластинок.

Сеятель

Для изготовления сеятеля, потребуется металлическая либо чугунная труба 10-сантиметрового диаметра и толщиной стенки минимум 3 миллиметра. Снизу к трубе варится бороздодел, который выполняется из 6-миллиметрового листа железа. Для регулировки глубины вхождения в почву бороздодела достаточно отпустить стремянки и посредством вертикальных смещений семяпровода по длине рамных опор произвести настройки его положения. После регулировки глубины бороздоделов крепеж стремянок непременно должен быть надежно затянут, иначе семяпровод, по вине больших нагрузок грунта на бороздоделы, имеют все шансы в процессе работы развернуться.

В роли заделывающих дисков можно задействовать диски от сеялки модели СО-4,2 с установкой по двух подшипников взамен одного. Для этого на каждом диске требуется расточить ступицу до конкретного размера. Подшипники надо устанавливать закрытой стороной наружу, чтобы не допустить проникновения пыли и грязи внутрь.

Сажалка готова.

Конструкция картофелесажалки.

Для изготовления рамы нам потребуется профиль, возьмём к примеру 60×30, колёса можно сделать из газового баллона, просто вырезав из него пару колец по 100 мм, это и будут наши будущие колёса, либо из трубы, диаметром примерно 400 мм.

Ведущая звезда нам потребуется, примерно, 270 мм и 40 зубьев. Такие звёзды стояли раньше на комбайнах «Нива». Вторая звезда нам потребуется на 15 зубьев. Для них же подбираем цепь. Для двух бункерной картофелекопалки, нам, естественно, пару звёзд 40 зубьев, пару звёзд 15 зубьев и пару цепей.

Лопатки сделаны из проволоки (кругляка) 10 мм, круг диаметром 50-60 мм и снизу него приварены две дуги крест накрест, что бы картофель не пролетал и не застревал в лопатке. Бывают случаи, когда семенной картофель мелкий и лопатка захватывает по две клубни, что бы этого избежать, нужно либо картофель более однообразного размера собрать, либо сзади на картофелекопалке должен сидеть человек и пальцем смахивать лишний картофель, как в нашем случае.

Лопатки приварены с шагом 270 мм, от этого шага будет зависить расстояние между понасаженном картофелем.

Бункеры изготавливаются из каркаса, и листового металла 1.5 мм. Для того что бы картофель падал точно в грядку, с внешней стороны бункеров установлены трубы диаметром 100 мм с прорезью под цепь.

Выращивание картофеля – очень тяжелый труд. Его посадка, окучивание и уборка требует больших физических нагрузок. Особенно проблема обостряется, если площадь посадки превышает 15 соток. Чтобы хотя бы немного упростить себе работу, можно автоматизировать этот процесс. Если в хозяйстве есть мотоблок или мини-трактор, работу может облегчить автоматическая картофелесажалка и картофелекопалка. Такое специфическое оборудование приобретается вместе с мотоблоком, но иногда цены на него превышают стоимость самого мотоблока, делая его не слишком доступным для широкого круга пользователей. Выходом из данной ситуации может стать изготовление данных приспособлений своими руками. Они довольно сложные, поэтому для их производства необходимо знать основы механики, иметь опыт сварочных и механосборочных работ. О том, как изготовить картофелекопалку и картофелесажалку своими руками – далее в статье.

Картофелесажалка представляет собой прицеп к мотоблоку. Принцип ее работы основан на автоматической подаче посадочного материала из бункера в борозду. Следуя за мотоблоком, благодаря установленному на раме плугу, устройство делает лунку установленной глубины. Затем по цепному конвейеру, который вращается благодаря вращению колес картофелесажалки, посадочный материал подается из бункера лунку. После этого установленные в хвостовой части рамы два диска закапывают лунку с высаженным картофелем.

Размеры картофелесажалки своими руками подбираются индивидуально в зависимости от мощности мотоблока. Благодаря точному подбору расстояния между подающими чашами конвейера, можно добиться равномерной посадки клубней по всему ряду.

Основные части картофелесажалки к мотоблоку, сделанной своими руками:

• Рама. На ней устанавливаются все рабочие элементы агрегата. Рама изготавливается в виде сварной металлоконструкции из профильной трубы. Этот материал обладает достаточной прочностью, имея при этом небольшой вес. В носовой части рамы установлено прицепное устройство, которое обеспечивает сцепление агрегата с мотоблоком.
• Бункер. Предназначен для загрузки посадочного материала в агрегат. Выполняется в форме перевернутой пирамиды. Такая форма нужна для того, чтобы картофель постоянно осыпался вниз. Если этого не будет происходить, то некоторые чаши конвейера при движении окажутся пустыми, что приведет к неравномерной посадке. Для изготовления бункера используется тонкий листовой металл.
• Цепной конвейер. Выполняется из мотоциклетной или велосипедной цепи с приваренными на его поверхность чашами. Приводится в действие конвейер приводной звездочкой, установленной на валу колес. Сверху соединяется с натяжной звездочкой.
• Плуг. Устанавливается перед механизмом подачи посадочного материала. Его задача заключается в производстве углубления, в которое будет посажен картофель.
• Дисковые бороны. Устанавливаются под углом к оси картофелесажалки в хвостовой части. Они необходимы для закапывания лунки с посаженным картофелем.

Принцип работы

Перед тем, как поговорить о принципе работы картофелесажалки, расскажем о ее преимуществах. Эта техника помогает оперативно засадить большую площадь. Весь посадочный материал закладывается на одинаковой глубине. Ряды получаются ровными, а ширина между кустами одинакова. Это облегчает уход за всходами, и делает возможным использование специализированной техники при сборе урожая.

В целом, все картофелесажалки для мотоблока схожи между собой. Они оснащены бункером, в котором находится посадочный материал. Он может быть прямоугольной или конусообразной формы. К каркасу прикреплены колеса, помогающие агрегату передвигаться по грунту. Они являются миниатюрным аналогом тракторных колес. К конструкции прикреплен плуг и дисковый окучиватель. Некоторые модели оснащены дополнительным бункером для подачи удобрения.

Что касается принципа действия, то картофелесажалка для мотоблока выполняет поочередно несколько задач. Устройство любой картофелесажалки одинаково. Отличаются размеры агрегатов и функциональные возможности. При помощи плуга (сошника), создается в грунте борозда определенной глубины. Затем, размещается в сделанную борозду посадочный материал с определенным интервалом. После этого при помощи окучника борозда закрывается землей. Иными словами, картофелесажалка совмещает в себе 3 типа навесного оборудования. Некоторые модели перед заделкой грунта помимо посадочного материала укладывают в борозду удобрение.

В зависимости от его производительности

• легкая
• средняя
• тяжелые
• сверхтяжелая

К легким относятся небольшие устройства, которые за один подход высаживают 1 ряд картофеля.

Средние устройства использовать можно с мотоблоком или мини-трактором. Многие из них одновременно высаживают 2 ряда картошки.

Тяжелые и сверхтяжелые конструкции рассчитаны на посадку порядка 4 и 6 рядов картофеля одновременно.

Сборка своими руками

Картофелесажалка должна размещаться на шасси из швеллера с парой лонжеронов, соединяющихся друг с другом тремя поперечинами. Колесная база — это всего два колеса, снабженных грунтозацепами.

Между колесами располагается деревянный диск толщиной 6 см. У него есть две пары пазов, диаметр которых должен быть настолько большим, чтобы можно было захватывать любые по размеру корнеплоды. Впрочем, вместо деревянного диска с пазами можно использовать шестерни, цепи и лотки для картофелин.

Одним из самых важных и выделяющимся на фоне других элементов мотоблока с картофелесажалкой является бункер, в который загружаются корнеплоды перед началом работы. Эта большая емкость для картофеля располагается над колесами. Изготовить ее можно из металлических листов толщиной в несколько миллиметров, но чаще всего не желающие раскошеливаться на покупку полностью готового аппарата владельцы загородных территорий используют бачок от старой стиральной машинки советского образца.

Если же по той или иной причине был выбран более сложный метод изготовления бункера для корнеплодов, нужно иметь в виду: стенки металлической емкости должны быть наклонными, ведь в этом случае картофелины будут одна за другой скатываться вниз.

Диск с пазами или заменяющая его система шестерней сверху прикрывается специальным щитком. Он нужен для предотвращения случайного выпадения картофелин до их попадания в почву. Рама картофелесажалки должна быть укреплена полосками из стали. Они должны располагаться от проходящей по центру поперечины до арки. Кроме того, необходимо прикрепить металлические уголки и стальные накладки толщиной около 4 мм.

К лонжеронам нужно присоединить опору и подножку, выполненную из стального листа толщиной 5 мм. При определении высоты расположения подножки нужно учитывать рост человека, который будет управлять аппаратом во время посадки овоща. В общем, использование картофелесажалки не должно вызывать никаких трудностей.

Сиденье для управляющего можно выполнить из металлического уголка, тонких досок, поролона и плотной ткани. Уголок следует использовать в качестве каркаса. Сверху к нему присоединяются несколько досок. Для повышения комфортности доски сверху выстилаются поролоном и обтягиваются плотной тканью. Можно также использовать кресло от автомобиля или оставить аппарат без сиденья.

К числу основных элементов картофелесажалки относятся колеса. Изготовить их с нуля довольно трудно, поэтому лучше взять готовые колеса от старой сельскохозяйственной техники. Главное не забывать о том, что они должны быть снабжены грунтозацепами. Каждая из удерживающих колеса ступиц должна иметь пару подшипников. Чтобы защитить их от грязи, следует использовать войлочные прокладки.

Ось к раме прикрепляется с помощью уголков и сварки. Картофелесажалка, изготовленная из металла, имеет большой вес, и поэтому при прикреплении ее к мотоблоку необходимо установить противовес.

Изготовленный собственными руками аппарат для посадки картофеля — это не только значительная экономия денег, но и очень удобное приспособление. Любой человек при его создании будет учитывать именно свои предпочтения. К тому же при эксплуатации самодельную картофелесажалку можно время от времени совершенствовать, снабжая новыми полезными элементами.

Посадка картофеля – трудоемкий процесс, особенно если нужно обработать почву большой площади. Чтобы облегчить задачу, огородники используют мотоблок. С помощью этой техники посадка картошки не забирает много времени, а обработать огород площадью в 5-6 получается за несколько часов.

Сборка

Предположим, вы приобрели новенькую картофелесажалку бомет. Сейчас необходимо ее собрать, чтобы приступить к работе. Узнаем, какие нюансы сборки устройства необходимо иметь в виду.

Прежде, чем навесить устройство на предназначенную для этого деталь трактора, убедитесь, что элементы трактора не препятствуют нормальной работе картофелесажалки. Крепите навесное устройство исключительно на те тракторные детали, которые рекомендованы производителем. Самодеятельность в этом вопросе чревата быстрым выходом из строя картофелесажалки, и даже порчей трактора. К тому же неправильное крепление может вообще не дать трактору двинуться с места.

Убедитесь, что шарниры навесных штанг трактора расположены на минимальном расстоянии до земли в 20 см. Проверьте, исправны ли механизмы картофелесажалки. Убедитесь, что все винтовые соединения плотно зафиксированы, и не болтаются. Если обнаружены проблемы с фиксацией винтов и болтов, обязательно подтяните их соответствующего размера ключом.

https://youtube.com/watch?v=YUetcJJ-Z5w
