Как сделать самодельное прицепное устройство для мотоблока

Если вы решили сделать самодельное прицепное устройство для мотоблока, то давайте возьмемся за реализацию. Чтобы изготовить данный прицеп, придется потратить несколько дней работы работы. Грузоподъемность прицепа рассчитывалась на вес перевозимого груза в 400-450 кг. Когда проводилось испытание, прицеп с легкостью вмещал 6-7 мешков с картошкой.

Проблем с перегрузкой не было. Прицеп проектировался для перевозки грузов мешками, поэтому откидные борта не предусмотрены.

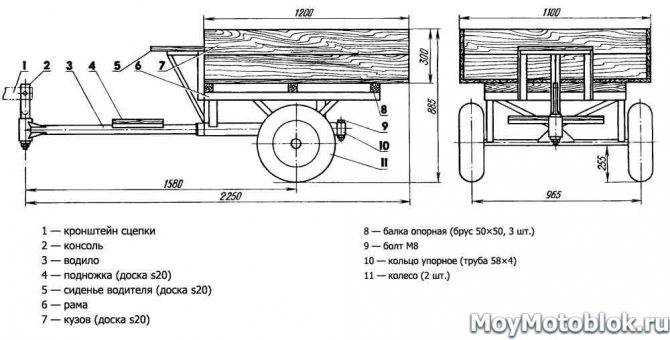

Заранее продумываем конструктивную часть проекта. Состоять прицеп будет из достаточно прочного водила, кузова, рамы из стальных уголков и надежных колес.

1. Кронштейн навесных орудий мотоблока;
2. Консоль;
3. Прицепное устройство;
4. Подножка, используем доску s20;
5. Сиденье для водителя, используем доску s20;
6. Рама;
7. Кузов, используем доску s20;
8. Опорная балка, используем три бруса 50х50;
9. Болт М8;
10. Кольцо упорное, используем трубу 58х4;
11. Два колеса, сняты с мотоколяски СЗД.

Состоит прицепное устройство для мотоблока прицепа из нескольких деталей. Разные части соединяем между собой сваркой. Место соединения дышла и поворотной части наиболее нагружено, поэтому усиливаем это место дополнительными ребрами жесткости.

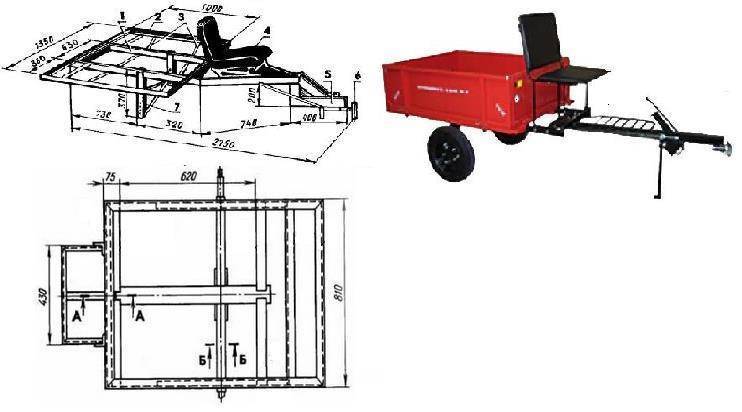

Для изготовления рамы используем обрезки труб круглого и прямоугольного сечения, и стальные уголки. Конструкция получится слегка замысловатой, но с дополнительным запасом прочности. Причиной послужил сложный рельеф и сложные эксплуатационные условия прицепа.

1. Для раскоса используем уголок 21х21х3; 2. Рамку для сиденья также делаем из уголка 21х21х3; 3. Стояк делаем из трубы50х25х4; 4. Стойки сиденья делаем из уголка 40х40х4; 5 и 14. Для передних подкосов используем трубу 50х25; 6 и 15. Для лонжеронов продольных используем уголок 40х40х4; 7 и 8. Правые опоры колесной оси изготавливаем из уголка 32х32х4; 9 и 16. Задние подкосы делаем из трубы 50х25; 10. Для изготовления усиливающей поперечины используем уголок 40х40х4; 11. Корпус продольного шарнира изготавливаем из трубы 58х4; 12. Для изготовления колесной оси используем пруток, диаметром 30 мм; 13 и 17. Для лонжеронов поперечных используем уголок 40х40х4; 18. Для изготовления косынки, используем металл s4.

Если большие нагрузки на прицеп не планируются, можно сделать более простой вариант.

1. Корпус поворотного узла;
2. Для дышло используем трубу 49х3, L1820;
3. Для рамки подножки используем уголок 25х25х4;
4. Для упора используем трубу 58х4;
5. Для ребра жесткости используем сталь s4;
6. Для накладки используем полосу 25Х4.

Колесная ось для прицепа к мотоблоку

Для изготовления колесной оси используем стальной стержень, диаметром 30 мм. Сваркой соединяем его с лонжеронами и корпусом продольного шарнира, используя уголковые косынки и опоры. Колеса не должны выступать за габариты кузова, поэтому правильно выбираем размер оси. Сколачивается кузов 20 мм досками и усиливается стальным уголком. Далее он крепится к раме тремя прочными, опорными балками уз бруса 50х50.

https://youtube.com/watch?v=tD8pjrbcRtQ

Центр тяжести перевозимого груза обязан находиться ближе к передней части, как принято для одноосевых прицепов. Колеса взяты от мотоколяски СЗД. Использованы они в сборе со ступицей, и обточены концы осевого стержня в соответствии с диаметром подшипников ступицы.

Прицепное устройство для прицепа

Чтобы соединить прицеп с мотоблоком изготавливается прицепное устройство. Форма верхней части консоли взята из держака окучника, поскольку для крепления будет использован штатный кронштейн навесного оборудования. Вокруг оси в нижней части закреплен поворотный узел прицепного устройства. Между радиально-упорными подшипниками оставшееся пространство нужно забить смазкой и прикрыть пыльниками.

Важно Характеристики и отзывы о ГАЗели Некст с бензиновым двигателем Evotech

Соединение прицепного устройства и прицепа делаем шарнирным, в зависимости от сложности в эксплуатации прицепа. Дышло должно быть вставлено в трубчатый корпус продольного шарнира и зафиксировано. Это решение позволит прицепу быть независимыми от колес мотоблока, что очень упрощает управление прицепом на сильных неровностях.

Составными частями поворотного узла водила являются:

• прицепное устройство (1),
• пыльники (2),
• подшипники 36206 (3,6),
• корпус (4),
• втулка распорная (5)
• дистанционная (7),
• шайба (8),
• гайка м20х2,5 (9),
• масленка (10)
• дышло (11).

Для водителя сделано сиденье в передней части кузова. Делается оно с очень мягким основанием. Чтобы водитель мог упереться, на дышле делается подножка. Другими словами, руками водитель использует рычаги управления, а ноги опирает на специальную подножку.

Сборка самодельного прицепа для мотоблока

Приступая к реализации проекта, мастеру-самодельщику нужно:

• создать рабочий проект или рисунок (чертеж);
• подготовить материал для рамы и других основных узлов;
• подготовить рабочее место;
• провести разметку основных элементов конструкции прицепа;
• провести выкладку и подгонку углов совмещения;
• собрать шаблоны деталей;
• провести подгонку приобретенных целиком узлов к элементам конструкции.

Необходимые инструменты и материалы

Для проведения работ необходимо подготовить весь необходимый инструмент:

• сварочный аппарат;
• болгарка с комплектом отрезных и абразивных дисков;
• измерительный инструмент – рулетка, металлическая линейка, транспортир, угольник, маркер и мел, чертилка по металлу;
• молоток, зубило, пассатижи;
• слесарные тиски, набор струбцин, сварочные зажимы;
• дрель, набор сверл по металлу;
• заклепочник.

В качестве необходимых материалов понадобятся:

• стальная квадратная или прямоугольная труба 60×60 или 60×30 мм;
• стальная квадратная труба 30×30 или 25×25 мм;
• уголок 25×25 мм;
• швеллер;
• рессоры легкового автомобиля «Москвич»;
• стальной лист толщиной 2 мм;
• оцинкованный лист толщиной 1 или 0,8 мм;
• крепежные элементы, болты, гайки, заклепки.

Для модели с жестким кузовом вместо подпружиненной конструкции колесной пары на рессорах понадобится обычная балка.

Колеса нужно подбирать сразу со ступицами, это облегчит дальнейшую сборку самоделки.

Рама

Рама прицепа представляет собой цельносварную конструкцию в виде каркасной решетки из квадратной трубы. Траверсы из квадрата 25×25 мм образуют поперечины рамы, а лонжероны изготавливаются из трубы 60×60 или 60×30 мм. Все конструктивные элементы после разметки разрезаются и выкладываются на ровной поверхности, стыки провариваются небольшими швами, каждое место соединения элементов проверяется угольником. После сборки конструкции проводится окончательная сварка всех деталей по периметру всех плоскостей. Окрашивание рамы проводится после обработки поверхности грунтовкой по металлу.

Ходовая часть

Основой ходовой части выступает балка со ступицами на концах. Швеллера состыковываются друг с другом таким образом, чтобы они образовывали квадрат. Места стыка провариваются сплошным швом. На концах оси устанавливаются ступицы колес и провариваются.

Тщательность сборки оси проверяется путем проверки параллельности плоскостей колесных дисков. Соединение рамы и балки проводится при помощи рессор, при этом концы рессор устанавливаются в приваренные кронштейны на раме, а балку с помощью серьги прижимают к центральной части рессор.

Установленная на раму ходовая часть проверяется дополнительно на устойчивость к опрокидыванию. Как и в автомобиле, рессорная группа оси должна иметь резиновые втулки в кронштейне крепления рамы.

Кузов, обшивка каркаса

Платформа размечается относительно решетки с таким расчетом, чтобы были оставлены припуски для крепления стоек бортов. Передний и боковые борта устанавливаются намертво, а задний борт делается съемным на дверных петлях.

Борта прицепа имеют рамную конструкцию из уголков 25×25 мм. Уголки свариваются встык, швы с внутренней стороны зачищаются по уровню плоскости металла.

Съемные борта собираются в следующей последовательности:

• рама борта;
• проводится подгонка полотна оцинкованного железа по размеру рамки;
• вырезаются полотна борта и закрепляются с помощью заклепок через уголок.

Днище кузова из листа 2-миллиметрового железа устанавливается на раму и приваривается небольшим швом по периметру через каждые 3-5 см.

Установка бортов начинается с установки переднего борта, дальше устанавливаются боковые борта и связываются сварочным соединением.

Задний борт закрепляется в последнюю очередь – сначала размечаются и свариваются петли, а потом фиксаторы-защелки.

Другие детали конструкции

После сборки рамы и кузова устанавливается откидное сиденье – деревянная лавка, размещенная поверх переднего борта с опорой на боковые.

В качестве тормозной системы прицепа рекомендуется использовать элементы тормозной системы автомобиля, ступица и колеса которого использованы в конструкции. Для надежности работы тормозной системы рекомендуется предусмотреть дополнительный фиксатор рычага.

Начинаем работы с изготовления рамы

Основой любого автоприцепа является его рама. Срок его службы определяется прочностью и жесткостью рамы. Большую надежность соединения может гарантировать использование сварки для собирания в единую конструкцию составляющих частей.

Но начинать работы рекомендуется с уточнения цифр длины и ширины основополагающей конструкции. Ее размер высчитывается по наружной стороне каркаса. При определении ширины нужно к цифровым показателям расстояния по внутренним боковым стенкам добавить удвоенную цифру толщины размера стенки. В случае если вы планируете расположить основание между колесами, вам следует прибавить к полученным показателям еще расстояние между колесом и бортом прицепа.

После того как вы определились с размерами, можно произвести первую примерку каркаса. Для этого профиль из металла нужно разложить на выровненной поверхности в помещении, соблюдая при этом строгую перпендикулярность составляющих каркаса и соединить их при помощи временных зажимов. Этими действиями вы проконтролируете конфигурацию рамы будущего прицепа, для чего потребуется строительной рулеткой определить расстояния рамы по двум диагоналям в прямоугольнике. Показатели длины должны быть равными, разрешается расхождение в 3-5% от получившейся величины. Выполняя данные работы прицеп легкового автомобиля своими руками можно усилить ребром жесткости ввиду того, что геометрическая фигура прямоугольной или квадратной формы является не очень устойчивой для нагрузки.

Самый простой вариант

Данный вариант прекрасно подойдет тем, кто желает получить дополнительного помощника по хозяйству, не тратя при этом слишком много времени и сил. Даже самая маленькая стандартной конструкции телега для мотоблока облегчит процессы перевозки различных материалов, сбора урожая, посева в весенний и осенний сезоны.

В первую очередь определимся со списком материалов, необходимых для работы. Нам понадобятся:

• уголок 25х25 и труба 60х30 миллиметров;
• колеса и рессоры;
• алюминиевый лист толщиной не более 2-х миллиметров;
• стальной лист толщиной не более одного миллиметра;
• швеллер №5;
• элементы для крепежа;
• болгарка, аппарат для сварки, лобзик и шуруповерт.

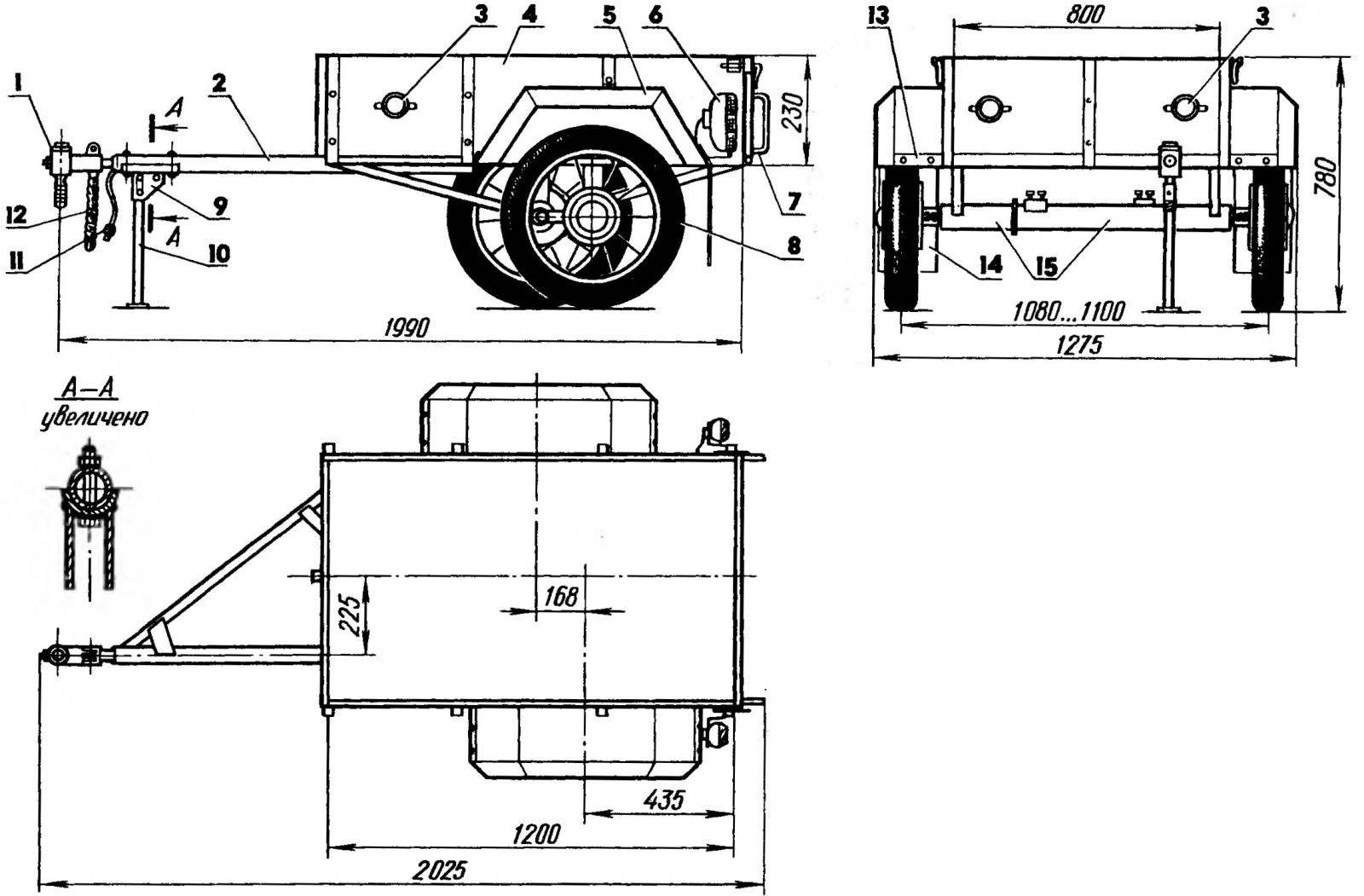

Чертеж прицепа для мотоблока

Для начала необходимо сварить каркасную решетку, которая и послужит основой телеги для мотоблока. Для этого берем две угловые траверсы 25х25 миллиметров (одна станет передней, а другая — задней поперечной) и лонжероны, сделанные из трубы 60х30 миллиметров. К трубам, установленным продольным образом, привариваем 4 стойки, сверху к стойкам необходимо приварить обвязки, сделанные из уголка 25х25 миллиметров.

Решетку получившейся платформы необходимо покрыть алюминиевым листом. Зафиксировать конструкцию можно с помощью соответствующих болтов. Далее нам пригодятся тонкие стальные листы, приваривая которые, зашиваем все борта.

Затем нужно изготовить балку. Для этого необходимо найти швеллеры одинаковой длины и вставить их друг в друга, впоследствии снабдив один из концов полученной конструкции соответствующей колесной осью.

https://youtube.com/watch?v=L72n0nmncxk

Получившуюся в результате вышеописанных действий балку необходимо присоединить к лонжеронам. Делается это с помощью рессор. Их необходимо надеть на оси кронштейна и серьги, после чего приварить стремянки к основной балке.

Совершив все означенные манипуляции, можно заметить, что тележка для мотоблока уже практически готова.

На следующем этапе необходимо самостоятельно изготовить дышло из труб 60х30 миллиметров. Для тележки нужна двулучевая конструкция, которая собирается путем состыковывания передних концов труб и последующего приваривания их к тягово-сцепному корпусу.

Далее задние концы труб обязательно необходимо приварить внахлест в 20 сантиметров, соединяя их с передними концами лонжеронов.

Чтобы сделать усовершенствованную тележку для мотоблока, нужно обладать определенными знаниями

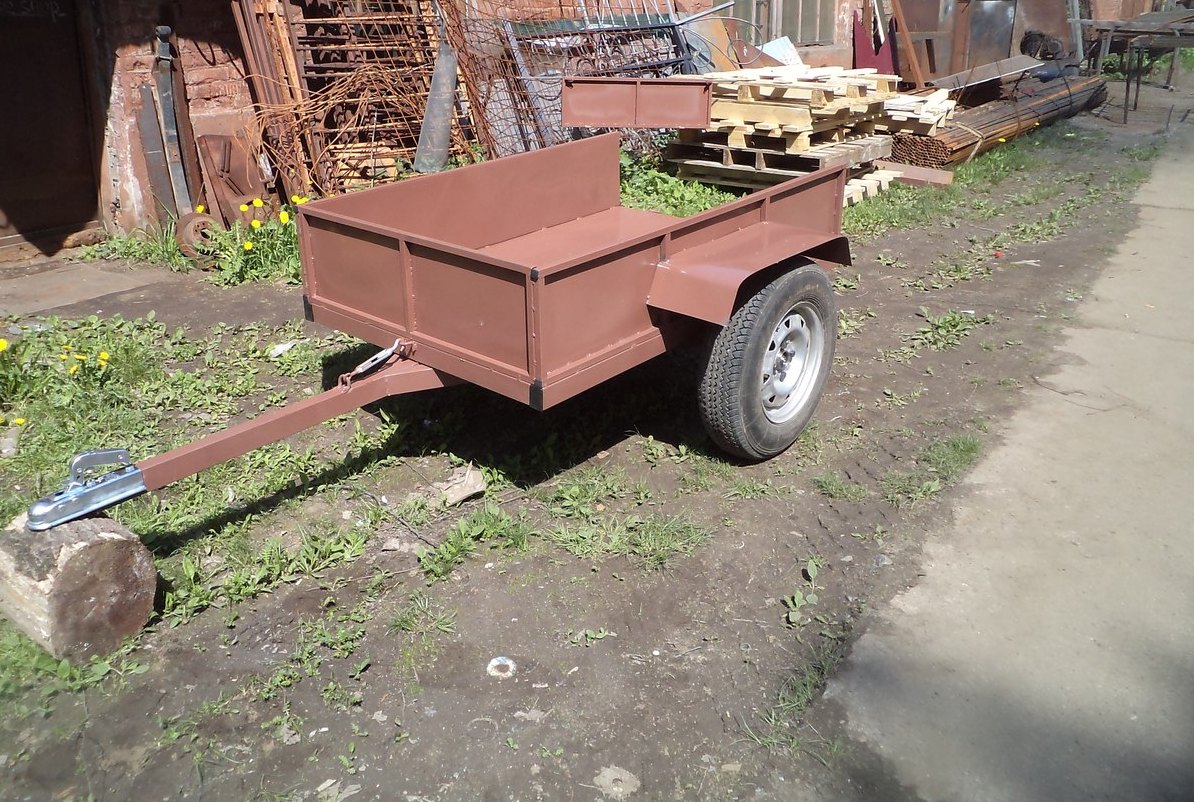

На этом процесс сборки прицепа для мотоблока можно считать завершенным. При желании полученную конструкцию можно дополнительно оборудовать стоп-сигналами, огнями и поворотниками.

Сегодня в Интернете можно найти огромное множество инструкций по самостоятельному изготовлению столь необходимого в повседневной работе прицепа для мотоблока. Описанный нами вариант является одним из самых популярных и простых в реализации. Однако на основе уже существующего прицепа можно собрать более серьезные конструкции, способные выполнять множество дополнительных функций. Но для того чтобы сделать усовершенствованную тележку для мотоблока, нужно обладать определенными знаниями, в основе которых лежит умение делать чертежи и в дальнейшем работать по ним.

Собрать прицеп из подручных материалов обойдется значительно дешевле

Основные детали телеги

Типовая конструкция тележки для мотокультиватора состоит из определённого набора элементов, но её несложно переделать под свои потребности. Например, владелец мотоблока может решить, что нужны дополнительные компоненты. Основные детали будут такими:

Подвеска. Она может быть осевого или портального типа. Допускается установка амортизатором, но с ними снизится грузоподъёмность, а вся конструкция будет более сложной. Упругие элементы не требуются, если владелец планирует ездить на невысокой скорости, при этом шины колёс имеют довольно высокий профиль. Рама. Её сваривают из отрезка профилированной трубы. Кузов. Варианты: с откидными или неподвижными бортами. Материалы: стальной лист, древесина или фанера. Металл соединяют сваркой, дерево — металлическим уголком. Стальная телега выглядит основательно, она более надёжна. Недостаток — большой вес. Дышло. Этот компонент соединяет мотоблок и прицепное устройство. Длину следует подбирать так, чтобы было удобно поворачивать. Сиденье. Его фиксируют к тележке или сцепному устройству. Руль

Самое важное при разработке этого механизма — добиться, чтобы на неровной местности не возникал риск деформации, а также не было повышенных нагрузок на скручивание. Задача рулевого механизма — обеспечить горизонтальное сочленение шарнирного типа с двумя степенями свободы.

Тележка опирается на два или четыре колеса

Соответственно, она получается двухосной или четырёхосной. Что выбрать, владелец мотоблока решает сам. Вариант с четырьмя колёсами устойчивее, но он сложнее в изготовлении. Кроме того, двухосная телега весит больше, чем двухколёсная. Рекомендуется ориентироваться на мощность мотоблока

Тележка опирается на два или четыре колеса. Соответственно, она получается двухосной или четырёхосной. Что выбрать, владелец мотоблока решает сам. Вариант с четырьмя колёсами устойчивее, но он сложнее в изготовлении. Кроме того, двухосная телега весит больше, чем двухколёсная. Рекомендуется ориентироваться на мощность мотоблока.

Варианты сбрасывания

По режиму освобождения от груза прицеп бывает:

1. Самоопрокидывающийся — основан на физическом принципе обычного рычага.
2. Поднимающийся механически — с помощью приспособлений или механизмов.

Рассмотрим особенности каждого вида.

В самоопрокидывающемся варианте кузов укреплен на оси и подшипниках или на петлях. Они должны быть расположены на оси, проходящей по центру тележки, или очень близко к ней. Кузов поднимается обычной рукоятью, прикрепленной к нему. Чтобы тележка не опрокинулась сама (например, если груз во время перевозки переместился в конец), необходимо установить фиксатор, стопорящий ручку или сам кузов.

Второй вариант предусматривает подъем механическим способом с помощью мотора, гидросистемы, масляного насоса или простого домкрата, укрепленных непосредственно под кузовом.

Тормоза, сцепка, ступицы и прочие узлы

При сборке прицепа для мотоблока своими руками неизбежно придется принимать решение по конструкции тормозной системы, сцепного устройства, стояночного упора и прочего. Оценим возможные решения и выберем подходящие.Тележка грузоподъемностью более 350 кг должна быть обязательно укомплектована тормозами, иначе груз может толкать мотоблок в самый неподходящий момент. Проще всего изготовить тормоза на базе тормозного цилиндра и соответствующей педали от любого авто. При условии наличия рабочих тормозных цилиндров и колодок в подвеске их необходимо соединить медными трубками с главным тормозным цилиндром и цилиндром педали.

Для тяжелой тележки стояночный тормоз просто необходим. Он подойдет также от любой легковушки и должен быть закреплен к раме рядом с водителем. При наличии стандартных механических приводов тормозов в задней подвеске остается их соединить с рычагом ручника тросом необходимой длины. Гидравлический и механический тормоз обязательно следует хорошенько протестировать, прежде чем грузить прицеп.

Сцепка – еще один важный узел прицепа. В простейшем случае к дышлу приварена труба, в которой просверлено отверстие под палец. У мотобуксировщиков с воздушным охлаждением двигателя его диаметр обычно равен 16 мм, с водяным охлаждением – 20 мм. В данном примере очень правильно устроена страховка в виде цепи, которая крепится за палец в боковом отверстии сцепки.

Нередко в качестве поворотного элемента сцепки используют кардан. При этом боковые элементы крестовины необходимо заварить, чтобы дышло тележки не проседало.

При использовании 4-х колесного прицепа возможно использование фабричной автомобильной сцепки. В таком случае потребуется переходник с шаром, закрепленный на мотоблоке.

Рассмотрим несколько возможных вариантов переходников для присоединения прицепа. Первый – тот самый шар, который мы упоминали, и он работает с 4-х колесным прицепом. Два других представляют из себя втулку, приваренную к стержню, который может вращаться в трубке. Втулка вставляется в сцепку мотоблока и фиксируется пальцем. Трубка варится к дышлу прицепа. Таким образом, тележка имеет возможность поворачиваться в обе стороны при движении, а также свободно наклоняться на неровной дороге. Высота втулки составляет 60-70 мм (в зависимости от исполнения мотоблока).

На стоянке тележке может потребоваться упор. Конструкция с пружиной напоминает упор велосипеда и позволяет фиксировать штангу в двух положениях.

Надежные запоры заднего борта можно изготовить из полосы, прута и патрубка. Без болгарки и сварки здесь не обойтись.

На небольшом прицепе можно приварить обычные шпингалеты. При этом боковые борта не должны наклоняться, иначе соединение самопроизвольно развалится.

Если борта предполагается наращивать, необходимо предусмотреть проушины для вертикальных стоек. Их удобно изготовить из профильной трубы 40х60 мм.

Иногда достаточно приварить небольшие проушины снизу кузова. Через них можно привязать тент или груз в прицепе.

Петли для заднего борта можно сварить самостоятельно из прутка и трубки. Однако проще приварить обычные дверные петли.

Для крепления обшивки из профнастила удобно использовать саморезы со сверлом. Подойдут обычные с пресс-шайбой или кровельные с уплотнением.

Мы уже видели, как в качестве сидения используется автокресло или офисный стул. Простую скамью для сидения можно изготовить своими руками из куска ДСП, поролона и кожзама. Покрытие крепится к основанию с помощью скобозабивного пистолета.

Я постарался собрать в этой статье наиболее полезную информацию для тех, кто решился изготовить прицеп для мотоблока самостоятельно. Подробный рассказ об особенностях самодельных прицепов предлагают их хозяева в следующих видео.

Что представляет собой прицеп к мотоблоку

Прицепное устройство к мотоблоку состоит из:

• кузова;
• колес;
• крыльев;
• сиденья;
• дышла;
• тормозов.

Способность кузова выдержать тот или иной груз зависит от качества сборки. Тележка должна быть изготовлена из прочного материала, способного выдержать тяжесть груза и любые погодные условия. Кроме этого, желательно, чтобы она имела откидные борта для удобства погрузки и разгрузки. Габариты должны быть вместительными и соответствовать мощности мотоблока.

На тележках используют колеса: автомобильные, от мотоцикла и т. п. Главное, чтобы выдерживала большие нагрузки.

Крылья есть и на автомобилях. Служат защитой от попадания камней и грязи от колес.

Все современные прицепы оснащены сиденьями. Некоторые мастера сооружают под ними ящик для хранения необходимых вещей.

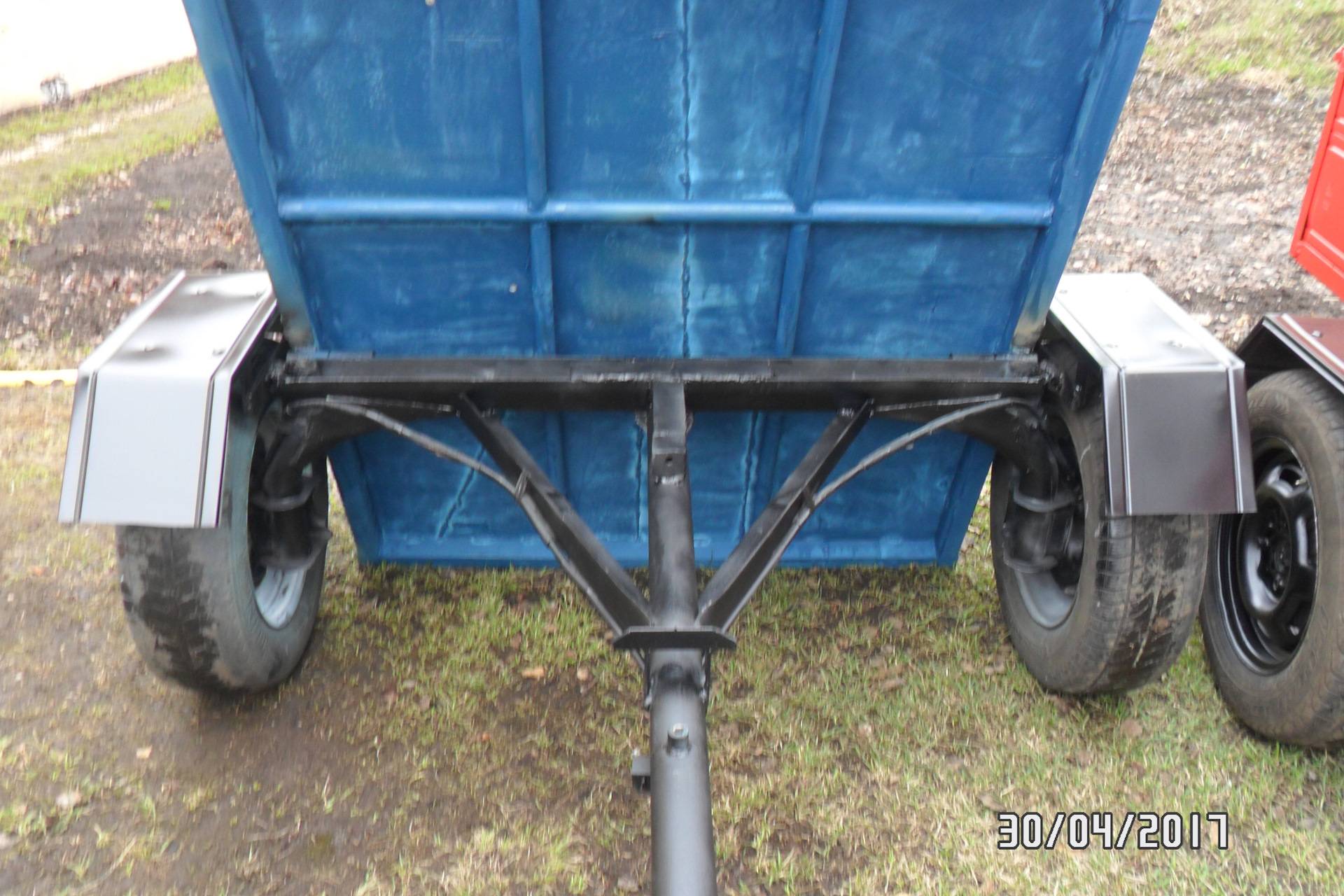

Дышло — это крепление в виде треугольника, соединяющее прицеп с мотоблоком.

Тормоза позволят улучшить процесс транспортировки грузов.

Прицепное оборудование для мотоблоков можно приобрести у производителей сельскохозяйственной техники, а можно изготовить самодельный прицеп к мотоблоку. Рассмотрим оба варианта.

На рынке существуют много готовых моделей для мотокультиваторов. Они имеют разные размеры, весовую категорию, грузоподъемность и стоимость. Их плюс состоит в том, что их собирают профессиональные механики по заранее разработанным схемам. Вы на это не тратите ни сил, ни времени. Минусы заключаются, во-первых, в поиске добросовестного производителя, отпускающего качественный товар, а во-вторых, добротный продукт стоит недешево.

Мотоблок выполняет роль лошадиной упряжки. Он выступает в роли привода, подсоединенного дышлом к прицепу. Для этой цели подойдут такие марки мотоблоков как: Патриот, Урал, Кайман 320, Форза, Кроссер, Прораб, Викинг, Техас.

Можно изготовить прицеп для мотоблока Нева, сделанного из прочного металла. Грузоподъемность кузова 500 кг. На тележке есть тормозной привод, что облегчает вождение. На просторах интернета можно встретить очень много чертежей прицепов к мотоблоку Нева. У них удачная конструкция с минимальными расходными материалами.

Среди готовых моделей можно встретить устройство с функцией самосвала. Конструкция в принципе такая же, как и на обычной тележке, но с модификацией, позволяющей совершать разгрузку благодаря откидыванию ящика. Хотя такая модель и стоит дороже, но в хозяйстве она необходима.

Изготовление и сборка тележки часто производится самими хозяевами мотоблоков. Самоделок очень много, но собрать их можно по одному принципу — ходовой части на колесах, бортов и оси, чтобы соединить прицеп с мотоблоком.

Из балки ВАЗ-2109

Прицеп из балки ВАЗ-2109 подойдет для мотоблоков с большой мощностью – 10 л.с. Конструкция будет довольно тяжелой, поэтому нужна большая тяговая мощность. Такие прицепы обладают большой грузоподъемностью.

Сделать прицеп из балки ВАЗ-2109 своими руками просто, достаточно посмотреть обучающие видео, которые доступны бесплатно. Также можно найти чертежи и размеры конструкции, подойдут практически любые, с одной или двумя осями.

Балка будет использоваться в качестве оси, для задней оси подойдет целый мост с колесами от ВАЗ-2109. Для передней оси будет достаточно одной балки, колеса могут быть любыми. Для габаритных прицепов рекомендуются широкие колеса, обеспечивающие проходимость и устойчивость.

Преимущество прицепа для мотоблока на базе балки от ВАЗ 2109 в том, что не нужно тратить время на изготовление дополнительных узлов, особенно если берется задний мост целиком.

Возможные варианты прицепа

Прицепы для мотоблока чаще всего выходят из строя из-за превышения допустимой нагрузки. Поэтому вначале следует определиться с основными видами работ, для которых предназначается модель, и объемами перевозок. Возможны следующие варианты.

Устройство прицепа к мотоблоку

Легкий прицеп. Модель, рассчитанную на грузоподъемность 50-70 кг без веса водителя, легко можно сделать из обычной садовой тележки с одной осью. К ней достаточно приварить прицепной механизм и сделать подставочку для сиденья.

Универсальный вариант пригоден для перевозки малогабаритных грузов весом до 120 кг на участке с неровным рельефом. П-образная рама сваривается из двутавра. К дышлу присоединяется прицепное устройство из плуга.

Тяжелая модель на резиновом ходу наиболее рациональна, хотя и немного дороже. Она позволяет использовать все возможности мотоблока и удлиняет срок его службы на десятки лет. Для ее изготовления необходимо приобрести металлопрофиль нужного размера и некоторые запчасти автомобильной ходовой.

Конструкция средних прицепов

Работу с такой конструкцией необходимо начинать с произведения расчетов, и создания грамотного чертежа. Мотоблоки средних размеров имеют повышенную мощность, поэтому они легко транспортируют прицепные устройства массой до 500 кг.

Для создания конструкции мастера советуют использовать металлопрокат, который отлично справится с поставленными задачами. Исходя из общих габаритов конструкции необходимо просчитать сколько понадобится металлопроката, а также швеллеров, играющих роль сцепной рамы.

Только максимально точные подсчеты позволят существенно сэкономить на материалах и расходниках, а также намного облегчат сборку прицепа.

Если кузов изготавливается из досок, тогда их стыки нужно скрепить металлическими накладками. Далее кузов необходимо прикрепить к раме при помощи опорных балок. К недостаткам такого прицепа можно отнести отсутствие откидного борта.

Далее необходимо приступать к сборке ходовой части. Для этого можно использовать то, что есть под рукой, от мотоколясок и т. п.

Что касается колесной оси, то эту роль на себя возьмет стержень из стали, диаметр которого 30 мм. Расчет длины должен быть произведен таким образом, чтобы колесная часть сильно не выступала из-за пределов кузова. Стержень необходимо приварить к корпусу и лонжерону.

Прицеп для мотоблока: виды прицепных устройств и рекомендации по изготовлению своими руками

Использование прицепа для мотоблока позволяет значительно расширить функциональные возможности этого популярного технического средства. Однако приобретение готового устройства не для всех владельцев приусадебных участков является целесообразным с финансовой точки зрения. В такой ситуации можно подумать об изготовлении прицепа своими руками.

Прицепы обладают различной грузоподъемностью, и это один из критериев, используемых при их классификации. Чаще всего в домашних условиях не возникает необходимость в применении устройств с высоким показателем грузоподъемности. Кроме этого, все прицепы для мотоблока можно разделить на группы в соответствии с их конструкцией:

• Цельные — имеют наиболее простую конструкцию, в которой дно и стенки соединяются неподвижно.
• С откидными бортами — отлично подходят для транспортировки крупногабаритных грузов.
• Самосвальные — удобен во время проведения разгрузочных работ и позволяет увеличить их производительность.

Планируя приобрести прицеп или сделать телегу для мотоблока своими руками, важно учесть некоторые особенности конструкции

Если с цельными прицепными устройствами все достаточно просто, то в случае с другими типами это сделать необходимо

Особое внимание стоит обратить на следующие факторы:

• Самосвальные двухосные устройства с большим показателем грузоподъемности для облегчения работы оснащаются гидравлическим приводом.
• В одноосных моделях чаще всего опрокидывание осуществляется благодаря особому расположению центра тяжести и вполне достаточно оснастить их ручным устройством.
• Прицепы, имеющие грузоподъемность более 350 кг, оснащены механической тормозной системой.

Изготовление прицепа своими руками

После изучения всех вариантов конструкции при изготовлении самодельного прицепа для мотоблока чаще всего используются наиболее простые варианты. Самосвальное устройство, безусловно, сложнее сделать, но его функциональность на порядок выше.

Работы по созданию прицепного устройства для мотоблока своими руками начинаются с чертежа. Благодаря этому можно определиться с количеством необходимых материалов и выбрать сложные узлы, требующие разработки более точных схем.

Следует помнить, что центр тяжести грамотно сбалансированного прицепа должен располагаться ближе к переднему борту, но при этом не выходить за уровень колесной оси.

Сборка рамы

Надежность рамы предопределяется долговечностью и прочностью, которой будет обладать прицепное устройство. Это следует учитывать при создании проекта будущего прицепного устройства. Таким образом, при изготовлении рамы прицепа можно использовать следующие материалы:

• Уголок и трубу прямоугольного сечения.
• Переднюю и заднюю поперечины можно изготовить из уголка размером 25х25 мм.
• Для лонжеронов отличным выбором станет труба 60х30 мм.
• Для соединения всех элементов необходимо сделать пять дополнительных поперечин, образующих решетку-каркас.
• К продольным трубам этой решетки по углам крепятся четыре вертикальные стойки.

Изготовление цельного прицепа является довольно простым делом. Некоторые владельцы приусадебных участков решают изготовить более сложные устройства. В такой ситуации все последующие действия зависят от выбора конкретного типа прицепа:

• На самосвальном прицепном устройстве задний борт должен быть откидным.
• Если планируется изготовление прицепа с откидными бортами, то такую конструкцию должны иметь все три борта, кроме переднего.
• Рамы откидных элементов следует изготовить отдельно от общего каркаса. Для простых моделей они могут быть его общими элементами.

Обшивка каркаса

Это один из самых простых этапов в создании прицепного устройства. Однако некоторые нюансы присутствуют и их необходимо учитывать. Для проведения работ по обшивке каркаса стоит выбирать те материалы, которые не смогут увеличить стоимость прицепного устройства:

• Дерево — наиболее доступный материал, но не самый практичный из-за низкой устойчивости к влаге. Чтобы доски прослужили максимально долго, необходимо в обязательном порядке обработать их специальными составами и постоянно следить за целостностью покрытия.
• Пластик — лишен основного недостатка древесины, но при этом обладает слабой устойчивостью к механическим повреждениям.
• Металлические листы — предварительно должны быть обработаны антикоррозийными составами и являются наиболее прочным, но и довольно дорогим материалом.

Сначала необходимо обшить низ (пол) прицепа, а затем заняться его бортами.

Необходимые инструменты

В зависимости от выбранных материалов может пригодиться различный набор, включающий сварочный аппарат, «болгарку», дрели, токарный станок, электропилу, шуруповерт и т.д. Не обойтись и без гаечных ключей, напильника, линейки и рулетки, кувалды и молотка, плоскогубцев, наждачной бумаги.

Все необходимые «помощники» лучше подготовить заранее, чтобы исключить большие задержки при сборке.

Обратите внимание!

• Как сделать полку для обуви своими руками — простые и сложные варианты. Пошаговая инструкция с фото и описанием

• Как сделать забор своими руками: подробная инструкция, схемы, чертежи. Описание процесса от А до Я!

• Как сделать мангал своими руками из метала — лучшие варианты изготовления с чертежами и пошаговой инструкцией (100 фото идей)

Заключение

Как видно на многих фото в сети, мотоблоки оснащены прицепами разных видов, форм и конструкций. Это совсем не новинка, а уже давно полноценно используемый способ извлечь пользу из хорошей техники. Все, что нужно для полноценного прицепа можно найти под рукой – профиль, трубы и даже колеса.

Что же касается более «тонких» деталей, таких, например, как части ходовой – их можно приобрести отдельно.

Тем более, что прицеп покупается для работы, и по сути, его внешний вид не играет особой роли, чего не скажешь о его стоимости – это цена всех материалов вместе с наценкой. Совсем другое дело – домашняя мастерская, в которой нужно потратить всего несколько дней, на то что бы собрать полноценный прицеп.

Его нужно всего лишь ошкурить и покрасить – все, он готов к работе, в его конструкцию изначально внесены все необходимые изменения, которые могут сделать его удобнее, а все места, в которые подвергаются наибольшим нагрузкам, максимально укреплены, утолщены и смазаны.

Сидение подобрано так, что бы у водителя не болели руки, упор для ног тешит взгляд и привлекает домашним уютом, при том, деньги сэкономлены, а прекрасное обновление уже в рабочем строе, приносит пользу своему владельцу.

Также рекомендуем ознакомиться с тем как сделать передний адаптер для мотоблока с рулевым управлением своими руками.
