Калькулятор расчета количества вязальной проволоки для армирования ленточного фундамента

1 Вязальная проволока — где и зачем используется?

Арматурная проволока применяется в сфере индивидуального и промышленного строительства для изготовления каркасов, используемых с целью армирования железобетонных конструкций. Посредством вязальной проволоки выполняется соединение смежных прутков арматуры в месте их перехлеста.

Материал может использоваться при сборке следующих типов каркасов:

• фундаментных (ленточных, монолитных, столбчатых);
• перекрытий (цокольных и междуэтажных);
• стяжек полов.

Наиболее распространена проволока для армирования в монолитном строительстве. При промышленном изготовлении железобетонных изделий — свай, плит перекрытия, ЖБ блоков, их каркасы, с целью экономии затрат времени, стыкуются с помощью точечной сварки.

Соединение арматуры проволокой

Соединение армокаркасов посредством вязальной проволоки имеет два важных преимущества в сравнении с технологией сварки. Во-первых — это отсутствие у каркаса слабых мест с повышенной подверженностью к коррозии, которыми являются сварные швы. В процессе эксплуатации швы контактируют с влагой, проникающей сквозь микропоры бетонной конструкции, арматура ржавеет и каркас теряет первоначальную прочность.

1.1 Как рассчитать расход материала?

Согласно положениям СНиП, норма расхода вязальной проволоки при сборке армокаркаса составляет 30 см на одно соединение либо 4 кг на тонну арматуры. Чтобы узнать, какое количество материала вам потребуется использовать, необходимо определить число точек стыковки арматуры в каркасе и высчитать общий расход.

В качестве примера приводим расчет расхода проволоки для армирования фундамента ленточного типа. Используем условный размер фундамента 5*6 м, в нем будет 2 пояса продольной арматуры — верхний и нижний, по 3 прутка в каждом, соединенные вертикальными и поперечными перемычками с шагом 40 см.

Алгоритм определения расхода:

1. Высчитываем периметр каркаса: 5*6 = 30 метров.
2. Определяем количество перемычек исходя из шага в 40 см: 30/0,4 = 75 шт.
3. На каждой перемычке будет по 6 точек стыковки (по 3 прутка на каждом поясе), определяем количество соединений: 75*6 = 450 шт.
4. Высчитываем расход вязальной проволоки: 450*0,3 = 135 м.

.. | Проволока вязальная ГОСТ 3282 74. Сколько проволоки нужно для обвязки арматуры.

Проволока вязальная ГОСТ 3282 74. Сколько проволоки нужно для обвязки арматуры.

При производстве стальной низкоуглеродистой проволоки общего назначения по ГОСТ 3282 после нагрева, а затем охлаждения получается проволока с окалиной — тёмная проволока, и без окалины — отожжённая, светлая. Наша компания реализует отожжённую проволоку — термообработанную, закалённую, её также называют вязальной проволокой. Она более гибкая и прочная, при изгибании реже ломается, чем необработанная. Узел из отожжённой проволоки плотно фиксирует арматуру в заданных положениях.

Вязальная проволока стальная используется не только для увязки арматуры, но и в производстве сетки, гвоздей, в декоративных целях, при плетении тросов, для удерживания элементов конструкций при сварных работах.

По сравнению с арматурными каркасами, соединёнными сваркой, связанные вязальной проволокой фундаменты наиболее прочны. Соединённый вязальной проволокой арматурный металлический каркас обладает гибкостью и эластичностью, и в случае вспучивания грунта, промерзания почвы не происходит деформация фундамента.

Вязальная проволока оцинкованная предотвращает коррозию металла фундамента, такой фундамент более долговечен.

Расход вязальной проволоки для арматуры, вес одного метра

Проволока ГОСТ 3282 выпускается в бухтах, обычно до 100кг. Чтобы определить, сколько метров проволоки в бухте, нужно сначала рассчитать удельный вес (массу одного метра проволоки), либо воспользоваться табличными данными теоретического веса по ГОСТу (найдёте на нашем сайте). Для расчёта веса 1 метра самим, нужно взвесить небольшой отрезок проволоки и разделить его на длину этого куска в метрах.

Вес погонного метра проволоки считаем так:

М= qSh,

где М — вес1 метра проволоки,

q — плотность, или удельная масса металла (у стали равна 7850 кг/м^3)

S – площадь сечения проволоки в кв. м,

h – длина проволоки в метрах.

S= 3,14d*d/4, где d – номинальный диаметр в метрах.

Например, нужно рассчитать необходимый метраж (L) проволоки мм 1,2 (0,0012м), вес бухты которой 70 кг.

S= 3,14* 0,0012*0.0012/4 = 0,00000113 м^2,

М = 7850* 0,00000113*1= 0,0089 кг,

L= 70 / 0,0089 = 7865 м.

Несмотря на то, что фактический вес метра проволоки вязальной оцинкованной меньше, чем вычисляемый (из-за разной плотности цинка и стали) для расчёта оцинкованной проволоки пользуются теми же формулами, что и для неоцинкованной.

Расчёт вязальной проволоки в работе

Сначала рассчитывают количество необходимой арматуры и количество узлов, которое получится при увязывании. Затем производят расчёт вязальной проволоки. Относительно обвязки арматуры не существует норм и требований по ГОСТу, рекомендации по расчёту количества необходимой проволоки 3282 ГОСТ основаны на личном опыте специалистов. Одни утверждают, что средний расход вязальной проволоки — 10 — 15 кг на тонну арматуры, а другие — что 15 — 20 кг, в зависимости от размеров ячеек арматурного каркаса. Так же у профессиональных строителей существуют разные подсчёты количества проволоки — 10 — 15 см и 30 — 50 см на каждый узел. Это довольно относительные показатели, в первую очередь при расчёте необходимой проволоки нужно учитывать диаметр арматуры и самой проволоки.

Общие правила при работе и закупке вязальной проволоки:

1. закупать нужно проволоки с запасом — в два раза больше, чем рассчитывалось, т.к. при увязке она рвётся, лопается;
2. нужно учитывать, что в точках, где пересекаются по два горизонтальных прутка арматуры с одним вертикальным — будет по два узла;
3. узлы вяжут в шахматном порядке — через стык,
4. учитывается нахлёст соединений, он может быть от 20 см до 80см,
5. для увязывания проволокой 1,2 — 1,5 мм на каждый узел проволоки потребуется больше, чем для более толстой проволоки, но с толстой проволокой работать гораздо тяжелее,
6. для увязки арматуры диаметр 8 — 12 мм удобнее всего использовать проволоку вязальную 1,2 мм. Для больших диаметров арматуры обычно используют более толстую проволоку. От диаметра проволоки зависит качество соединений арматурного каркаса.

Так же вычисляют длину охвата поверхности прутков (F):

F=2*3,14*D/2, где D – диаметр арматуры в мм.

Например, для витка проволоки вокруг прутка арматуры 12мм, необходима вязальная проволока, длиной:

2*3,14*12/2= 38мм= примерно 4см.

Есть ещё один достаточно лёгкий способ подсчитать количество проволоки для вязки арматуры: пользуются таким понятием, как размер одного вязального проволочного элемента, равный 0,3 — 0, 5м. Таким образом, чтобы узнать, сколько понадобится проволоки, количество узлов вязки умножают на 0,5м.

Порядок расчета

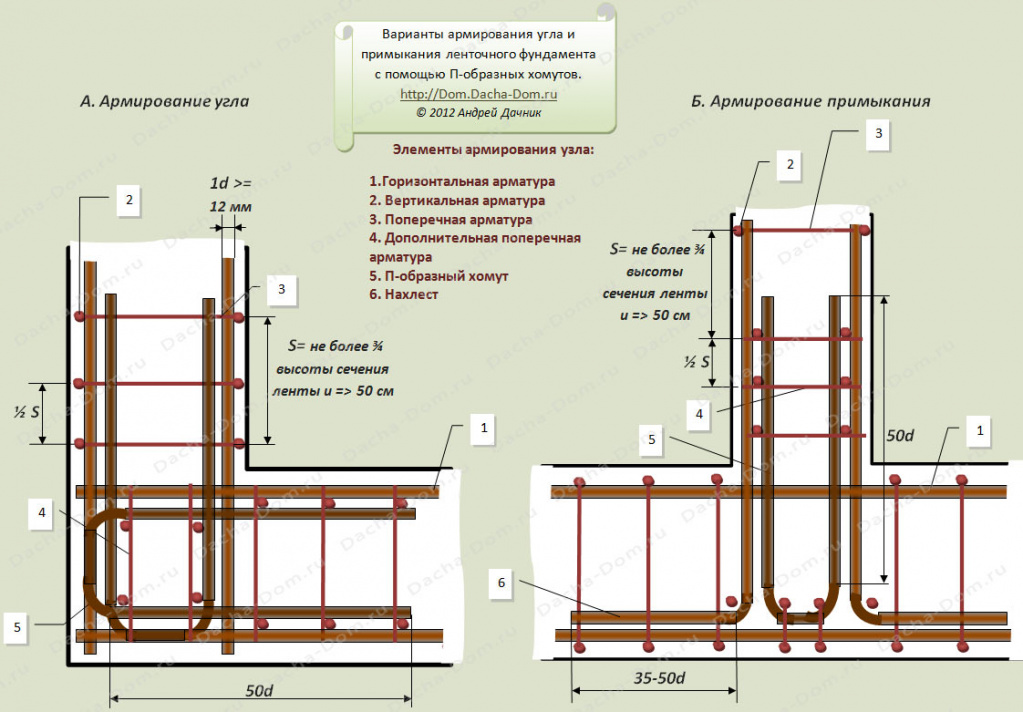

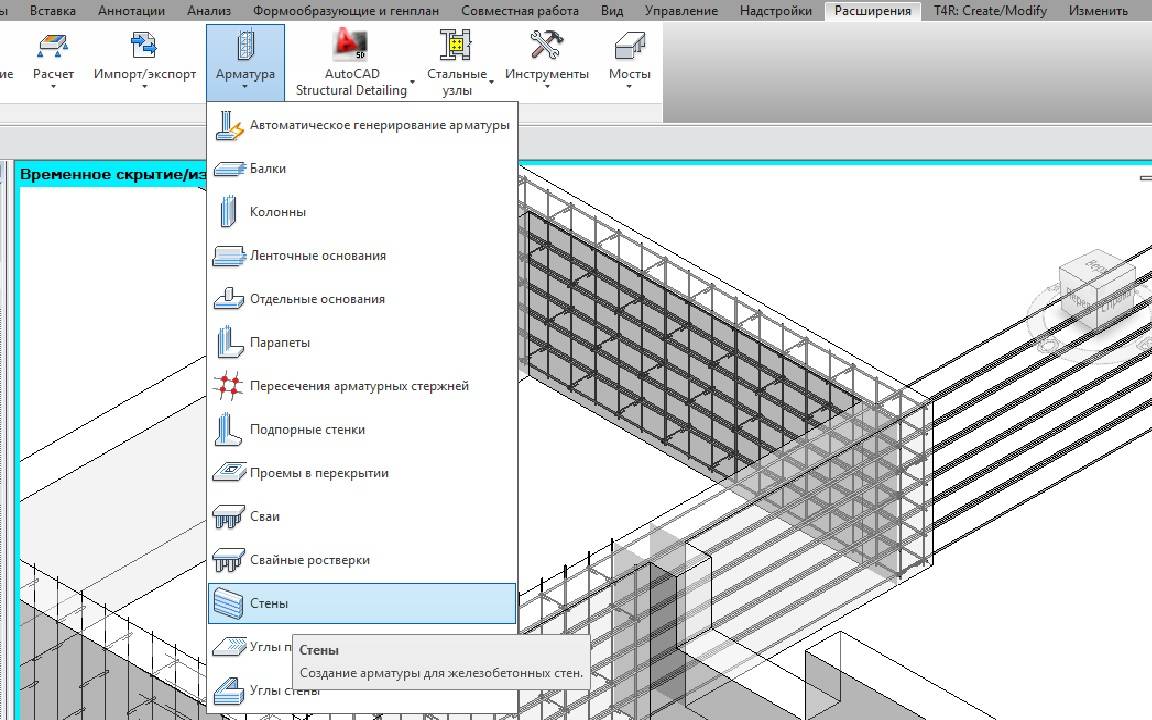

Рассмотрим, как рассчитать арматурный каркас ленты самостоятельно.

Прежде всего, необходимо определить количество рабочих стержней в одном ряду. Для этого понадобится использовать требование СП 52-101-2003, ограничивающее максимальное расстояние между соседними прутками в 40 см.

Учитывая, что глубина погружения рабочей арматуры не должна превышать 2-5 см, получаем:

• Для лент толщиной менее 50 см — 2 рабочих стержня.
• Для лент шире 50 см — 3 стержня.

В случаях, когда можно использовать и 2, и 3 стержня в одном ряду, обычно стараются подстраховаться и принять большее значение, так как фундамент — ответственный и важный участок постройки.

Вторым этапом является определение диаметра рабочих стержней. Для этого понадобится рассчитать площадь сечения рабочей части ленты, умножив ширину на высоту.

Общая площадь сечения арматуры составляет 0,1% от сечения (это минимально возможное значение, его можно увеличить, но нельзя уменьшать).

Получив это значение, надо разделить его на число рабочих стержней. По таблице диаметров арматурных прутков находится наиболее удачный вариант, который и принимается в работу.

Диаметр вертикальной арматуры выбирается исходя из высоты ленты:

• При высоте до 60 см — 6 мм.
• От 60 до 80 см — 8 мм.

Диаметр поперечных стержней обычно принимается равным 6 мм.

Для подсчета количества рабочих стержней надо умножить их число в решетке на общую длину ленты, после чего полученное значение делится на длину рабочего прутка (обычно 6 м, но это значение лучше узнать у продавцов точно).

Вертикальную арматуру рассчитывают путем умножения количества хомутов на длину единицы.

Количество получают делением общей длины ленты на шаг хомутов (обычно 50-70 см).

Разметка

Разметку проводят, нанося на земле как внешние, так и внутренние границы будущего фундамента. Для этого лучше всего использовать колышки или прутья арматуры и веревки.Но эффективней будет воспользоваться специальными приборами, такими как лазерные нивелиры. Помните, что большие погрешности в разметке заметно отразятся на внешнем виде готовой постройки.

Для достижения идеальных результатов нужно:

• определить ось возводимого сооружения
• при помощи отвеса наметить угол, от него под углом 90 градусов натянуть веревку к ещё двум углам сооружения
• с помощью угольника определить ещё один угол
• проверить углы, ориентируясь на диагонали. Если проверка дала положительные результаты – натянуть между ними веревку
• взяться за внутреннюю разметку, отступая от внешней разметки на расстояние толщины будущего фундамента

Как рассчитать, сколько надо?

Во главу угла методики подсчёта армирования ленточных оснований заложен принцип преобладания сопротивления грунтового основания над удельной нагрузкой от веса здания или сооружения.

После этого рассчитывают несущую способность ленты, величина которой зависит от полной загрузки наземной части строения. На этом этапе определяют количество и сортамент арматурных стержней, их форму соединения в единый каркас.

Если надавить на какой-либо мягкий предмет, то он прогнётся. Верхняя плоскость сожмётся, а снизу материал растянется. Так и в ленточном фундаменте, верхняя его часть будет испытывать сжатие, а на нижний слой будут воздействовать силы растяжения.

Это физическое явление учитывают при расчёте монолитной ленты. То есть, в верхнем и нижнем поясе закладывают арматуру, которая выдерживает сжатие, а снизу бетон противостоит растяжению.

На основе этого положения было разработано «Руководство по конструированию бетонных и железобетонных конструкций из тяжёлого бетона (без предварительного напряжения)».

Тяжёлый бетон приготавливают из:

• цемента М 300 – М 800,
• щебня гранитных пород,
• среднефракционного песка,
• воды средней жёсткости с добавкой различных видов пластификаторов.

Его применяют для возведения заливных фундаментных лент.

Кроме этого пользуются Сводом Правил СП 52-101-2003, который содержит рекомендации по расчёту и проектированию, относящиеся к изготовлению и установке армокаркасов ЛФ. Правила согласованы с требованиями СНиП 52-01-2003.

Определение глубины заложения и высоты ленты

В расчёт глубины заложения подошвы ленточного фундамента включают два фактора:

Уровень грунтовых вод

Уровень залегания грунтовых вод легко определить, если рядом с местом строительства есть колодец. Расстояние от уровня земли до поверхности воды в нём будет равно искомому параметру.

В отделе архитектуры и землеустройства местной администрации можно взять копию вертикальной съёмки с привязкой к стройучастку, где будет указан уровень грунтовых вод. Если нет ни того не другого, то этот показатель определяют взятием образцов почвы с помощью бурения грунта.

Глубина промерзания

Знать её необходимо по причине того, что воздействие на влажную почву при минусовой температуре в зимний период вызывает в ней замерзание воды. Этот процесс вызывает пучение грунта потому, что он в это время резко увеличивается в объёме.

Силы пучения могут легко выдавить вверх фундамент дома. Чтобы этого не происходило, подошва ленты должна находиться ниже зоны морозного пучения. Глубину промерзания определяют справочным путём либо таким же способом, как и при установлении уровня грунтовых вод.

Глубина заложения фундаментной ленты должна находиться на отметке выше уровня грунтовых вод и ниже уровня промерзания почвы. Количество продольных рядов зависит от высоты основания. Согласно СНиПу, расстояние между конструкционными рядами арматуры не должно быть более 40 см.

Сколько рядов арматуры нужно для армирования ленточного фундамента высотой 1 метр? Количество рядов в зависимости от высоты основания:

• до 70 см – без продольной арматуры;
• от 71 до 90 см – один ряд;
• от 91 до 130 см – два ряда;
• от 131 до 170 см – три ряда;
• от 171 до 210 см – четыре ряда.

Установлено, что на месте строительства грунтовые воды залегают на глубине 1200 мм, а уровень промерзания грунта равен 800 мм. В этом случае глубину заложения ЛФ принимают величиной 1 метр. Высота ленты с учётом нормативной высоты цоколя 150 -200 мм (расстояние от верха фундамента до уровня земли) будет равна 1150 – 1200 мм.

Сбор нагрузки

Максимальная масса строения включает в себя следующее:

1. Вес всех конструкций дома, включая фундамент.
2. Снеговая нагрузка на кровлю (СНиП 2.01.07-85).
3. Вес оборудования: печь, котёл, система трубопроводов, сантехнический приборы, обстановка и пр.
4. Ориентировочный вес максимального количества людей, одновременно находящихся в доме.

Ширина подошвы

Ширину ленточного заливного фундамента рассчитывают по формуле Tхk/S ≤ R, где:

• T — удельная нагрузка от максимального веса строения (см. выше);
• k – коэффициент запаса (1,1);
• S – площадь подошвы (S = P/T);
• R – сопротивление грунта.

R = 1,88 кг/см2 (грунт — суглинок), P = 15000 кг, T = 1,8 кг/см2, L – длина ленты 24 м. S = P/T = 8333 см2. Оптимальная ширина ленты будет равна: S/L = 8333/2400 = 3,47 см. Следовательно, ширину ЛФ можно принимать исходя из толщины кладки + выступы ленты по обеим сторонам стены (25 мм х 2 = 50 мм).

При возведении внешнего ограждения в 1 кирпич (250 мм) ширина ЛФ составит 250 +50 = 300 мм = 30 см. Если стены возводят из шлакоблока, то поперечный размер ленты принимают 40 см. Для стен толщиной в 1,5 кладочного элемента фундамент делают шириной 50 см и более.

Особенности стальной проволоки для армирования

Стальное длинномерное изделие периодической формы имеет специальные засечки на стержне, что способствует улучшенному сцеплению с цементным раствором и бетонными смесями.

Армирующие сетки с квадратными ячейками и каркасы, изготовленные из проволоки ВР-1, применяются для придания бетонным конструкциям повышенной прочности и надежности, поэтому ЖБК обладают:

• высокой устойчивостью к большим нагрузкам;
• жесткостью;
• хорошими показателями износостойкости;
• долговечностью.

Поставляется длинномерное изделие в бухтах разного объема массой от 500 до 1500 кг, небольшими мотками весом 20-100 кг или прутками – отрезками длиной по 3 метра.

Как рассчитать количество вязальной проволоки

Помимо вопроса, как и чем вязать арматуру, любой начинающий застройщик думает о том, сколько вязальной проволоки купить.

Я делаю плитный фундамент размером 12.5х12.5 м. Мне нужно связать арматуру в два ряда 200х200 мм. По периметру и под несущими стенами 100х100 мм. При заказе арматуры мне сказали, что приблизительно на вязку 1 тонны арматуры уходит 12 кг проволоки. Это так?

Чтобы разобраться в этом вопросе, надо знать исходные данные. Это:

• Диаметр арматуры, которую надо связать.
• Длина проволочной петли, которая уходит на один узел.
• Диаметр проволоки и её вес.
• Шаг вязки и количество предполагаемых узлов.

Дело в том, что в 1 тонне арматуры «десятки» находится одно количество хлыстов, а в 1 тонне «двенадцатой» — другое.

Соответственно: меняется общая длина арматуры и количество вязок при одинаковом шаге. Для усреднённого расчёта берём, что на 1 вязку требуется 250 мм проволоки (проволока сложена вдвое, вяжем арматуру диаметром 10-14 мм).

Теперь нам надо рассчитать количество вязок и сколько метров находится в 1 килограмме проволоки. Отсюда мы найдём, сколько всего понадобится килограммов проволоки на данное количество вязок арматуры.

На строительство фундамента я взял арматуру диаметром 12 мм. Проволока используется диаметром 1.2 мм. Проволока продаётся в бухтах по 80 кг или в нарезах длиной по 40 см, весом «снопа» в 5 кг.

Расчёт ведём следующим образом: проволока диаметром 1.2 мм весит около 9 г на 1 метр. Из 1 кг проволоки примерно получается 440 вязок (по 250 мм на вязку). В 1 тонне «двенадцатой» арматуры около 1100 метров. При вязке с шагом в 20 см получается примерно 2800 узлов, на которые потребуется примерно 6.5 кг проволоки в нарезке по 250 мм.

Если брать проволоку из расчёта: 40 см длины на 1 вязку, то слишком много проволоки уйдёт в отходы, т.к. на 1 узел, в среднем, требуется от 25 до 30 см.

Опалубка

При помощи нашего онлайн-калькулятора удобно и быстро произвести расчет опалубки для ленточного фундамента. Это подготовленный каркас для заливки. Как правило, изготавливается из досок. Служит для придания бетону нужной формы и удержания раствора до застывания.

Расчеты опалубки на онлайн-калькуляторе позволяют определить необходимое количество и объем пиломатериала. С этой целью вводятся размеры выбранной доски: ширина, длина и толщина.

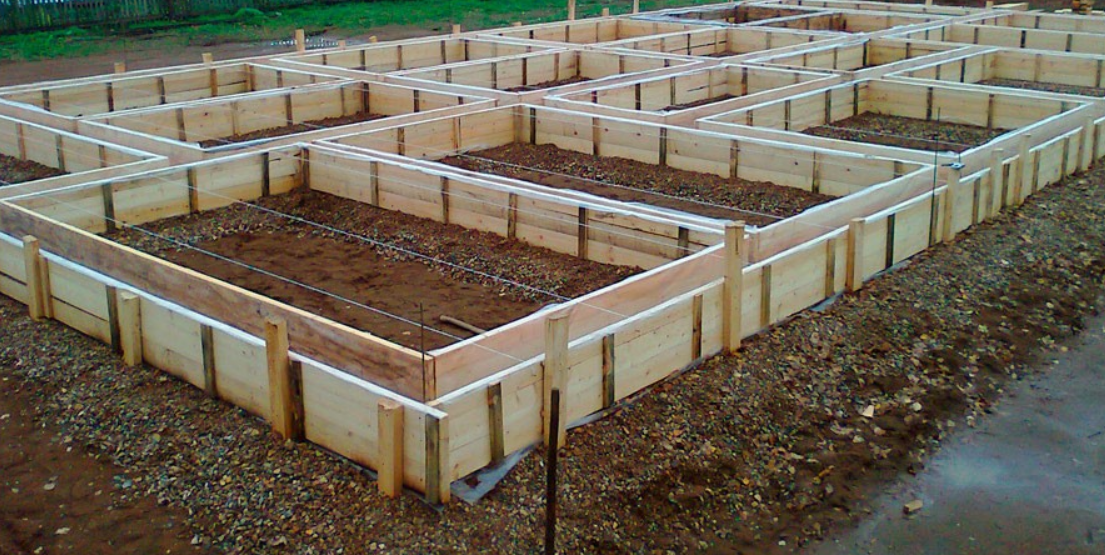

Опалубка для ленточного фундаментаФото из открытых источников

Таким образом, без сложных инженерных расчетов, Вы можете рассчитать все необходимые показатели и количество материалов для строительства ленточного фундамента под свой дом, баню или любое другое строение.

Виды защитного покрытия вязальной проволоки

По типу поверхности материал может быть:

• с покрытием;
• без покрытия.

В первом случае речь идет о покрытии цинковом, которое наносится только горячим методом, может быть первого и второго классов. Для первого допускаются лишь минимальные процентные отклонения от нормы по толщине, соответственно, металлопрокат получает лучшую стойкость к коррозии. Государственным стандартом не рассматривается такая техника защиты поверхности от ржавения, как полимерное покрытие, так как в период принятия норм ее не существовало. Поэтому производители руководствуются лишь собственными техническими условиями при ее реализации, и потребителю следует ориентироваться только на авторитет изготовителя.

Качественное полимерное покрытие лучше, чем цинковое, защищает метиз от явлений окружающей среды, например, от насыщенного йодом воздуха или азотистых, аммиачных испарений

При использовании вязальной проволоки в качестве крепления ограждений важно предусмотреть ее соответствие внешне и по характеристикам применяемой решетке, поэтому может потребоваться продукция в полимерной оболочке. Для обвязки арматуры применяется металлопродукция неоцинкованная

Технологии изготовления вязальной проволоки

Для получения вязальной проволоки используется заготовка — катанка. Ее протягивают под высоким давлением через специальные формовочные гильзы, в ходе этого процесса во много раз увеличивается длина прутка. Вязальная проволока изготавливается из низколегированной стали и обязательно проходит вторичную обработку температурой с последующим медленным остыванием. Различают:

• темный отжиг, который проходит в обычной атмосфере, готовая проволока покрывается окалиной при остывании и приобретает темный цвет;
• светлый отжиг, проходящий в специальных печах. После остывания поверхность готового продукта светлая и чистая, однако цена конечного продукта ощутимо выше из-за более высокой себестоимости производства.

Вязальная проволока, не прошедшая термическую обработку, не обладает достаточной пластичностью. Поэтому ее применение не только связано с необходимостью прилагать большие усилия для деформации прутка, но и сопровождается частыми отломами и повреждениями.

Расход вязальной проволоки

Арматурный каркас – обязательный элемент бетонного фундамента, сооружаемого по монолитной технологии. Для его изготовления используются стальные или полимерные композитные арматурные стержни. Наиболее популярным вариантом соединения стальной арматуры в единую конструкцию является сварка.

Однако при строительстве на пучинистых грунтах создавать усиливающий каркас с помощью сварочного аппарата не рекомендуется. При сезонных подвижках грунта фундамент с жестко соединенной арматурой подвергается деформациям, которые снижают эксплуатационные характеристики.

Более надежным вариантом в таких случаях является связывание арматуры с использованием вязальной проволоки.

Общие характеристики вязальной проволоки

Металлоизделия производятся в соответствии с ГОСТом 3282-74 из пластичной низкоуглеродистой стали. Для придания требуемых эксплуатационных характеристик проволоку подвергают термической обработке – отжигу. Отжиг бывает двух видов:

• Светлый. Производится в защитной атмосфере инертных газов. Продукция после такой термообработки имеет чистую, светлую поверхность.
• Черный. Осуществляется в воздушной среде, из-за чего поверхность приобретает темный цвет. Работать с такой продукцией рекомендуется в перчатках.

Механические характеристики метизов после светлого и темного отжига не различаются.

https://youtube.com/watch?v=zBSNpT1y4PE

Использовать для связывания каркасов необожженные метизы не рекомендуется, так как они отличаются хрупкостью и при вязке узлов часто ломаются. Для продления эксплуатационного периода продукцию цинкуют, а дополнительно покрывают полимерным слоем.

Как определить норму расхода вязальной проволоки?

Количество вязальной проволоки, требуемое для выполнения конкретного объема работ, определяется, в зависимости от диаметра арматуры и количества узлов. При связывании двух арматурных прутьев требуется проволочный отрезок длиной примерно 25 см, трех – 50 см.

Упрощенный вариант расчета – умножение количества стыковочных узлов на 0,5 м. Точный расход материала на один узел определяют опытным путем. После расчета метража полученный результат рекомендуется увеличить в 1,5-2 раза. Запас необходим на случай порывов и утери проволочных отрезков.

Определить расход вязальной проволоки для 1 м2 арматурной сетки или 1 м3 без конкретной схемы армирования невозможно. Расход проволочного метиза на 1 тонну арматурных стержней составляет 10-20 кг.

Выбор диаметра

При определении оптимального диаметра следует учитывать следующие рекомендации:

• изделия диаметром 0,3-0,8 мм для вязки арматурных стержней не пригодны;
• 1,0-1,2 мм – продукция, наиболее популярная в частном домостроении;
• 1,8-2,0 – такие метизы используются для создания мощных армирующих конструкций.

В условиях высокой влажности и при воздействии других негативных атмосферных факторов используют оцинкованную продукцию значительного диаметра.

Способы определения требуемой массы проволоки

Для покупки металлопродукции необходимо перевести полученный метраж в килограммы. Для этого можно воспользоваться онлайн-калькулятором или таблицей.

Таблица массы 1 м вязальной проволоки различных диаметров

Диаметр, мм	Масса 1 м, кг	Метраж 1 кг, м
0,6	0,00222	450,45
0,8	0,00395	253,17
1,0	0,00617	162,0
1,2	0,00888	112,6
1,4	0,0121	82,6
1,6	0,0153	65,4
1,8	0,02	50,0
2,0	0,0247	40,5

Минимальная масса проволочной продукции в мотках и катушках, поступающих в продажу, должна соответствовать ГОСТу 3282-74

Диаметр проволоки, мм	Минимальная масса проволоки в мотке или на катушке, кг
Без покрытия	С цинковым покрытием
До 0,2	1	—
0,2-0, 6	2	0,3
0,6-1,0	5	0,6
1,0-2,0	8	2,0
2,2-3,6	12	5,0
4,0-46,0	30	10,0
6,3-10,0	40	—

Максимальная масса метизов в мотке – 1500 кг. Каждый моток должен состоять только из одного отрезка.

Расход вязальной проволоки, 4.7 из 5 — всего : 6

Вязальная проволока как вспомогательный инструмент

Вязальная проволока может быть и удобным инструментом. Например, она применяется всеми, кто занят прокладкой кабелей и других электрических коммуникаций. Вязальная проволока помогает быстро протянуть кабель по гофротрубе или же провести трассу в уже заполненных коробах или других труднодоступных местах. Неоценима ее роль и при прокладке воздушных трасс, когда металлический пруток обеспечивает механическую прочность и предотвращает провисание.

Кроме важной роли при производстве сеток, гибких покрытий, армирующих натяжных сеток, вязальная проволока широко используется для производства гвоздей. Отрубленные по нужной длине, после формирования шляпки, они обязательно проходят закаливание. Полуавтоматы для производства такой продукции пользуются неизменным спросом, так как потребность рынка в гвоздях самого разного сортамента очень велика

Полуавтоматы для производства такой продукции пользуются неизменным спросом, так как потребность рынка в гвоздях самого разного сортамента очень велика.

Виды проволоки

По ГОСТ 3282-7 производятся различные виды проволоки общего назначения, однако для вязки арматуры подходит только термически обработанная. Она маркируется буквой О. Отжиг используют чтобы вернуть изделию первоначальную пластичность, которая теряется во время волочения.

Процесс производства начинается с протяжки. На этом этапе изделие получает свой геометрический размер. Далее его отправляют в колпаковые печи для обжига в азотной среде. Так как проволока во время отжига не имеет контакта с кислородом ее поверхность остается светлой и не покрывается окалиной. По этому признаку можно отличить прокат, выполненный по ГОСТу от менее качественных аналогов. Если изделие обжигалась в кислороде оно будет с черным налетом, который оставляет следы на руках. Вязка арматуры вязальной проволокой в этом случае производится в перчатках.

Существует так же оцинкованная вязальная проволока. Она маркируется буквой Ц. Однако ее применение в монолитных работах не целесообразно, так как бетонный раствор надежно защищает соединительные узлы от воздействия кислорода. Она больше подходит для строительства ограждений, изготовления габионов и других изделий, которые будут эксплуатироваться в воздушной среде.

Какая вязальная проволока для арматуры лучше? Однозначного ответа нет. По своим физико-механическим свойствам изделия идентичны. Вопрос упирается в цену, сферу использования, удобство и скорость работы.

Расчет арматуры ленточного фундамента с примером

Вводные данные:

• длина ленточного фундамента – 20 м;
• ширина – 40 см;
• высота — 80 см.

В первую очередь необходимо рассчитать количество продольно уложенной арматуры.

1. Площадь сечения фундаментной ленты составляет 40х80=3200 см².
2. Общая площадь продольных арматурных стержней: 3200х0,1%=3200х0,001=3,2 см². Или можно так: 3200/1000=3,2 см².

Теперь полученное значение надо разделить на площадь одного стержня, тем самым получается количество требуемой продольной арматуры. Получить площадь одного прутка можно двумя способами. Первый – найти в интернете таблицу соотношения диаметра и площади арматуры. Одна из таких на фото ниже.

Таблица соотношения диаметра и площади арматуры

Второй – самостоятельно провести расчет, используя формулу площади круга:S=πD²/4, где

• «π» — это Архимедово число, равное 3,14,
• D – диаметр арматуры.

Если диаметр продольной арматуры был выбран 10 мм (1 см), то: S= 3,14х1²/4= 0,785 см². Теперь общую площадь арматурных стержней (3,2) надо разделить на 0,785, получается 4.

Следующий этап расчета арматуры ленточного фундамента – определение общей длины продольных стержней. Необходимо отметить, что в продольном направлении прутки укладываются относительно друг друга с нахлестом, равным 5-10 см. То есть, именно на выбранный размер уменьшаются длины прутков, стандартная длина которых составляет 10,7 м. Получается, что длина каждого после соединения будет равна 10,6 м или 1160 см.

Учитывая длину ленточного фундамента – 20 м, можно рассчитать, сколько стержней требуется для укладки одного продольного элемента: 20:11,6=1,72 штуки. А так как их четыре, то общее количество равняется: 1,72х4=6,89 или, с округлением, ровно 7.

Теперь необходимо определить количество и длину вертикальных и поперечных элементов армирующего каркаса ленточного фундамента. Учитывая позицию номер «2» требований к сборке армокаркаса, можно точно сказать, какая длина будет у поперечных и вертикальных стержней:

• у поперечных: 40-10=30, где «10» — это два по пять расстояние от краев фундаментной конструкции до каркаса, «40» — это ширина ленты;
• у вертикальных: 80-10=70 см.

То есть, в общей сложности, если оба элемента изготавливаются из одного типа арматуры, то на их изготовление уйдет 1 м стального материала (30+70=100 см). Далее необходимо рассчитать количество используемых стержней данного типа в самом каркасе. Если расстояние между ними выбрано в пределах 30 см, то количество определяется путем деления общей длины фундамента на шаг установки: 2000:30=66,66 штук. Округляем до 67.

А так как общая длина двух элементов составляет 1 м, то на их изготовления уйдет 67 м арматуры. Этот показатель умножается на «2», потому что в армирующем каркасе поперечных и вертикальных стержней две пары. Первые располагаются верху и снизу конструкции в горизонтальной плоскости, вторые по бокам в вертикальной. Значит, для их изготовления потребуется 67х2=134 м.

Не всегда шаг укладки вертикальных стержней совпадает с шагом поперечных, как было рассмотрено на примере выше, потому что поперечины в основном выполняют функции стяжек между решетками. И их количество можно уменьшить. К примеру, укладывать с шагом 50 см.

Поэтому расчет требуемой арматуры придется производить для двух элементов по отдельности.

Поперечины рассчитываются так:

2000:50х30=120 см или 12 м, где «20» — длина фундаментной ленты, «50» — шаг установки поперечин, «30» — длина одного поперечного элемента.

Вертикальные стержни так:

2000:30х30=2000 см или 20 м, где шаг установки 30 см.

Получается, что общая длина арматуры, требуемой для изготовления вертикальных и поперечных элементов, составляет 12+20= 32 м. С оговоркой, если для них используется арматура одинакового диаметра. В противном случае каждый параметр надо будет учитывать по отдельности.

Необходимо обозначить, что представленный расчет арматуры для ленточного фундамента в плане подсчета количества стержней, является неполным. Потому что в углах фундаментного сооружения используется особое соединения каркасов, расположенных по разным сторонам ленточной конструкции. В зависимости от схемы обвязки углов сопряжения может изменяться общая длина используемой арматуры. В общей массе дополнение незначительное и может составлять до 5 м. Но его необходимо учитывать. Поэтому чаще всего общую расчетную длину арматуры увеличивают на 5-10%.
