Плитный фундамент своими руками: расчет, строительство, области применения

Кой-какие понятия

Давайте вначале усвоим разницу между терминами, значение которых часто путают: усадкой, осадкой и просадкой. На самом деле:

• Усадка – величина уменьшения объема материала в процессе формирования его структуры. Напр., бетон при застывании несколько уменьшается в объеме. А у воды усадка отрицательная, она при замерзании довольно сильно распухает, потому лед и плавает. Степень усадки от внешних нагрузок, как правило, не зависит.
• Осадка – уменьшение объема материала под воздействием внешней нагрузки без изменения его внутренней структуры; попросту – его уплотнение. Под вновь построенным зданием грунт уплотняется, и дом немного оседает, пока уплотнившийся грунт не окажется способен нести его вес.
• Просадка – объем материала уменьшается от внешних воздействий не механического характера: увлажнения, усыхания. Внешняя нагрузка может спровоцировать просадку и усилить ее. Структура исходного материала при этом меняется на более связную. Величина просадки, как правило, значительна, а конечная структура оказывается стабильной. Это позволяет, искусственно вызвав просадку, улучшить механические свойства материала.

Вначале о земле

Также нередко пишут, что плитные фундаменты позволяют строиться на «проблемных», они же «сложные», грунтах: пучинистых, просадочных, топких. Во-первых, топкий грунт потому и топкий, что в нем все тонет практически при нулевой нагрузке от объекта. Топкие грунты могут быть и сухими, напр. зыбучий песок. Единственный тип фундамента, который позволяет более-менее надежно на них строиться, это свайный.

Во-вторых, к просадочным грунтам относятся пористые не переувлажненные со слабой связностью: лёссы, сухие рыхлые глины и др. покровные грунты. При сильном увлажнении они уменьшаются в объеме под незначительным, с несколько раз меньше несущей способности грунта в сухом или умеренно увлажненном виде, давлением или даже под собственным весом.

Просадочные грунты делятся на 2 категории. I-я проседает не более чем на 5 см на каждый метр мощности просадочного слоя. II-я – более, до 30 см/м и больше. На грунтах II категории без мер по их укреплению можно строить только опять же, на сваях, заглубленных много ниже просадочного слоя, т.к. самым сильным и резким будет проседание от увлажнения снизу грунтовыми водами. Представьте себе дом в 300 т весом, это небольшой. Какая у него инерция? Что будет, если довольно хрупкая конструкция враз ухнет на полметра, а то и более?

Поскольку проседание грунта неразрывно связано с увлажнением, то просадочный грунт обязательно будет и пучинистым. Грунты I-й категории, естественно, и пучиться будут меньше. Как правило, их несущая способность тоже выше, но поскольку фундамент – монолитная плита под индивидуальным жилым домом создает давление на грунт того же порядка, что и лыжник, здесь более важна степень пучинистости.

Никакой грунт не вспучивается/проседает точно вверх-вниз. Дом на любом плавающем фундаменте при сезонных подвижках грунта неизбежно будет крениться. Это, разумеется, не пойдет на пользу как конструкции здания, так и подведенным к нему коммуникациям. Поэтому строить капитальный дом на сильно- и чрезмернопучинистых грунтах можно только на фундаменте большого заглубления, «цепляющемся» за не пучащийся грунт в глубине.

Исходя из всех этих обстоятельств, можно сделать вывод, что плитный фундамент будет достаточно надежен только на просадочных грунтах I-й категории до среднепучинистых включительно. Показания к его применению – грунты слабые, с несущей способностью менее 2,5 кг/кв. см (или 25 т/кв. м) в сухом состоянии. На них фундамент-плита действительно окажется надежнее, дешевле и менее трудоемким, чем прочие.

На каких грунтах можно закладывать под фундамент для дома плавающую плиту, показано в табл. на рис.:

На каких грунтах оправдан плитный фундамент

Графы, не залитые цветом – о плите не думаем, лента или столбы будут дешевле и надежнее. Красные графы – грунты «под плиту». Желтые – нужен профессиональный сравнительный расчет и технико-экономический анализ. Напр., у супесей несущая способность довольно высока, плита понадобится толстая (см. далее, о расчете). Тогда заглубленная лента может оказаться дешевле и проще, и она сопротивляется пучению, а плита – нет. У размокших глин несущая способность падает до 1 кг/кв. см и менее, но глины твердые как правило пористы, проседают по ΙΙ категории, и чрезмернопучинисты. Тут может оказаться, что надежность обеспечат только сваи.

Армирование фундамента шведской плиты и монтаж теплого пола

Армирование фундамента выполняется для восприятия конструкцией растягивающих нагрузок. Технология выполняется по следующей схеме:

создание ребер жесткости под ростверк: из арматуры толщиной 10-16 мм, связанной прямоугольными хомутами 6-8 мм с шагом 300 мм, укладываются каркасы с учетом защитного слоя бетона;

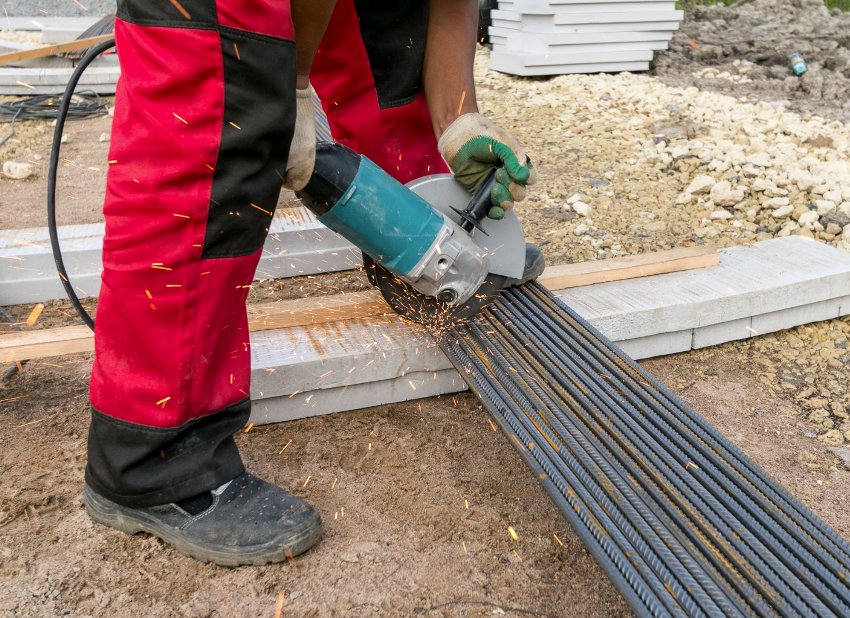

Распил арматуры для УШП фундамента

армирование плиты: установка между ребрами жесткости двух арматурных сеток с ячейками 150х150 мм из прутьев толщиной 10-14 мм, шириной ячейки 15 см с обвязкой элементов конструкций скрутками проволоки через каждые 25-30 см.

Толщина прутьев подбирается с учетом конструкционных, снеговых и эксплуатационных нагрузок на поверхность. В ребрах жесткости не следует устанавливать инженерные коммуникации. Чтобы не повредить утеплитель, пространственный арматурный каркас рекомендуется собирать отдельно, а затем нужно уложить его в готовом виде на специальные фиксаторы в зоне расположения ростверка, где каркасы соединяются между собой. Увязка сетки для плиты выполняется на месте. Нижняя конструкция устанавливается на фиксаторы из ПВХ.

Технология шведской утепленной плиты предполагает устройство теплого пола в толще монолитного фундамента. Контур теплого пола укладывается на верхнюю сетку и прикрепляется нейлоновыми хомутами. В связи с этим следует учитывать толщину верхнего защитного слоя бетона, которая должна быть 50-70 мм. В местах, где располагаются несущие стены или дверные проемы, трубы следует поместить в гильзы из прочного материала. Между трубами должно быть расстояние не менее 10 см.

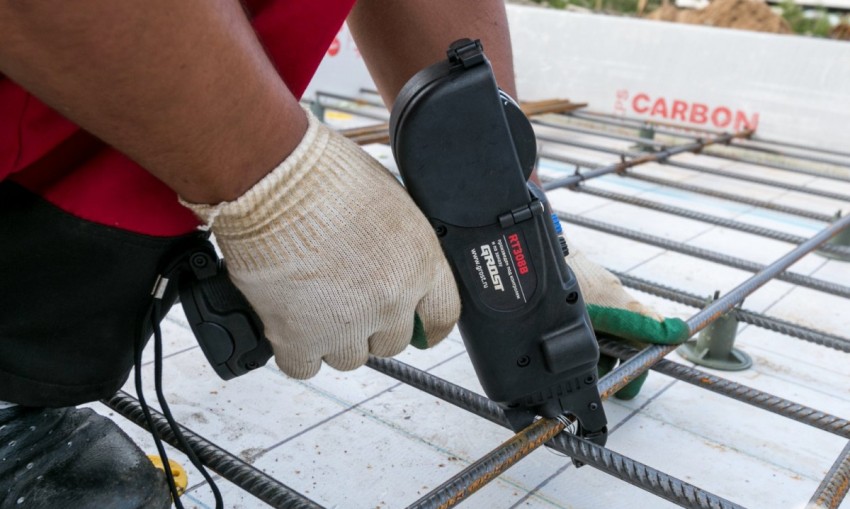

Скреплять арматуру лучше специальным пистолетом

Если укладка будет более плотной, на эффективность это не повлияет, но повлечет перерасход материала. Расстояние, превышающее 25 см, ухудшит равномерное распределение тепла по поверхности. Возле стен трубы необходимо располагать более плотно, чем в центральной части будущих помещений. От стены следует сделать отступ около 15 см.

Распределительные элементы системы выводятся наверх и фиксируются на прутьях, забитых вертикально. Коллектор следует располагать в месте, предусмотренном проектом на заданной высоте. Для его устройства в фундамент вбивается четыре арматурных стержня длиной 1,5 м. На них закрепляется доска и временно фиксируется коллектор. К нему подключаются трубы теплого пола. В местах подъема гибких труб к коллектору их необходимо защитить, использовав специальную гофрированную трубу.

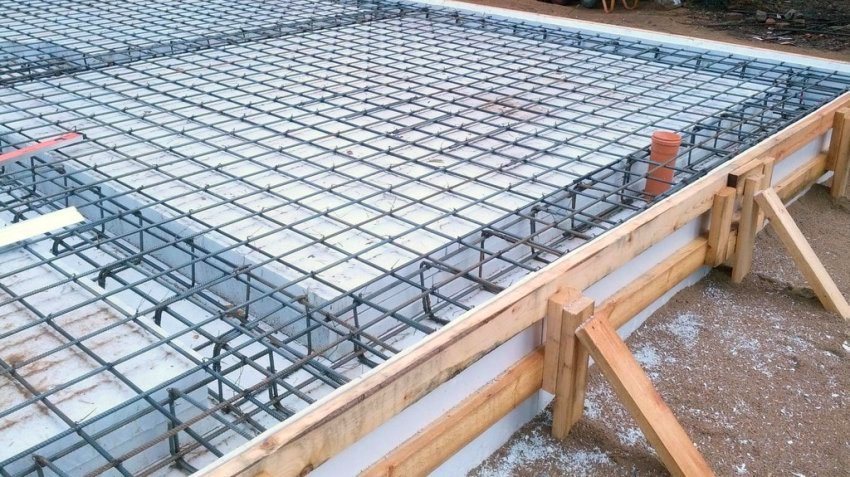

В УШП фундаменте вся площадь перекрывается сварной арматурной сеткой, а в рёбрах жесткости используются прутки арматуры

Необходимые инструменты

Для обустройства плитной фундаментной основы, соответствующей требованиям ГОСТа, придется арендовать грузоподъемную технику и подготовить следующий набор инструментов:

• для проведения подготовительных работ – лопаты, ломы, кирки, приспособления для трамбовки подушки;
• под монтажные работы – болгарку, молотки и кувалды, ножницы, плоскогубцы, острый нож;
• на этапе бетонирования потребуются мастерок и кельма, правило, шпатель, миксер строительный, терка.

Качество выполненных работ проверяется строительным уровнем. Кроме этого, пригодятся рулетка и линейка металлическая.

Монтаж труб теплого пола;

Когда армопояс связан необходимо уложить трубу теплого пола в конструкцию утепленной шведской плиты. Некоторые кладут армирующую сварную сетку 15х15 и на неё с помощью нейлоновых стяжек крепят трубу. Но лучше всего использовать пистолет для теплого пола, который будет крепить трубу с помощью гарпун-скоб и т.о. крепить трубу к ППС. Труба держится очень прочно. И по затратам, и по скорости удобнее получается.

Трубу необходимо укладывать по контурам. Не нужно делать одинаковые контуры (как говорят некоторые, для якобы лучшей балансировки). Нужно правильно распределять контуры. Одна комната один контур. Если комната большая, то два примерно одинаковых контура. При таком раскладе можно установить систему управления климат-контролем. И задавать температуру в зависимости от суток (например) в разных комнатах. Сделать хорошую балансировку можно и с разными по длине контурами. Для этого следует приобрести коллектора с расходомерами.

Длина трубы в контуре должна быть до 100 м.п. площадь при шаге 150 мм получается около 15 м.кв. Лучший способ укладки трубы — улитка. Так более равномерно будет распределяться тепло. Об этом можно почитать здесь.

Если деньги позволяют сразу приобрести коллекторы, то прессуем трубы и заливаем их под давлением. Нет — льём надеясь, что никто не пробил их))).

При опресовке труб из сшитого полиэтилена помним, что трубы очень сильно тянутся и поэтому давление стабилизируется только через несколько часов. Все это время подкачиваем давление, оно будет постоянно падать. Накачиваем, закрываем краны, следим за манометрами.

Трубу следует выбрать из сшитого полиэтилена. Лучшим решение будет конечно же рехау (здесь все о разновидности труб rehau). Или использовать аналог (здесь все об аналогах трубы rehau).

Технология «шведская плита»

22.04.2020 Шведская плита — это утепленный монолитный плитный фундамент малого заглубления. Главная особенность этой технологии в том, что всё основание дома базируется на слое утеплителя (под плитой). Под теплым домом грунт не промерзает и не пучинится. Такой фундамент пригоден для любых грунтов, при любой глубине залегания грунтовых вод.

Данная технология базируется на основных принципах проектирования и устройства малозаглубленных фундаментов на пучинистых грунтах, описанных в Стандарте организации (СТО 36554501-012-2008), разработанном научно-исследовательским, проектно-изыскательским и конструкторско-технологическим институтом оснований и подземных сооружений (НИИОСП) им. Н.М. Герсеванова (ФГУП НИЦ «Строительство»), ФГУП «Фундаментпроект», МГУ им. М.В. Ломоносова (геологический факультет, доктор технических наук Л.Н. Хрусталев) и техническим отделом ООО «ПЕНОПЛЭКС СПб».

Технология «шведской плиты» объединяет в себе устройство утепленной монолитной фундаментной плиты и возможность прокладки коммуникаций, включая систему водяного подогрева пола. Комплексный подход позволяет получить в короткие сроки утепленное основание со встроенными инженерными системами и ровный пол, готовый для укладки плитки, ламината или другого покрытия.

Принципиальная схема устройства утепленной шведской плиты

Особенности монтажа

Для обеспечения нормальной работы утепленной шведской плиты (УШП) и предотвращения морозного пучения необходимо предусмотреть устройство системы отвода грунтовых вод (дренажная система по периметру сооружения). Важную роль играет также устройство непучинистой подготовки (подушка из крупного песка, щебня). В случае, если применяется комбинация слоев щебня и песка, необходимо предусмотреть разделение данных слоев геотекстилем (при расположении грунта мелкой фракции над более крупным). Под плиту необходимо заранее заложить все необходимые коммуникации (водопровод, электричество, канализация и т.п.) и вводы.

Конструкция шведской плиты предполагает передачу всех нагрузок от сооружения (собственный вес, эксплуатационные нагрузки, снеговые и т.п.) на слой утеплителя, именно поэтому к используемому теплоизоляционному материалу предъявляются высокие требования по прочности. Наиболее рациональным вариантом применения в данной конструкции являются теплоизоляционные плиты ПЕНОПЛЭКС ФУНДАМЕНТ, обладающие практически нулевым водопоглощением и высокой прочностью на сжатие.

Интегрированная в конструкцию фундамента система подогрева обеспечивает комфортные условия внутри помещения. А использование прочных и абсолютно влагостойких плит ПЕНОПЛЭКС ФУНДАМЕНТ в качестве подготовки основания в разы увеличит теплотехническую надежность и эффективность системы теплого пола. В качестве теплоносителя в системе может применяться обычная вода или антифриз (если в зимний период времени в помещении не будет возможности всегда поддерживать плюсовую температуру). В качестве отопительных трубопроводов в системах водяных теплых полов могут использоваться практически все виды труб: металлопластиковые, медные, из нержавейки, полибутана, полиэтилена и т.д.

При укладке греющих труб руководствуются следующими правилами:

• Более высокая тепловая мощность теплых полов достигается более плотной укладкой труб. И наоборот, то есть, вдоль наружных стен греющие трубы должны быть уложены более плотно, чем в середине помещения.
• Не имеет смысла укладывать трубы плотнее, чем через 10 см. Более плотная укладка ведет к значительному перерасходу труб, при этом тепловой поток остается практически неизменным. Кроме того, возможно появление эффекта теплового моста, когда температура подачи теплоносителя сравняется с температурой обработки.
• Расстояние между греющими трубами не должно быть более 25 см, для обеспечения равномерного распределения температуры по поверхности пола. Чтобы «температурная зебра» не воспринималась ногой человека, максимальный перепад температуры по длине стопы не должен превышать 4°С.
• Отступ греющих труб от наружных стен должен составлять не менее 15 см.
• Не рекомендуется укладывать греющие контуры (петли) длиной более 100 м. Это приводит к высоким гидравлическим потерям.
• Нельзя укладывать трубы на стыке монолитных плит. В таких случаях надо положить два отдельных контура по разные стороны от стыка. А трубы, пересекающие стык, должны быть уложены в металлические гильзы, длиной 30 см.

Технология изготовления фундамента

Устраивается шведская плита согласно следующим этапам:

1. Сначала разрабатывается котлован мелкого заглубления. Расчет его ширины должен включать размера дома по периметру плюс немного припусков с каждой стороны. Также производятся углубления под несущие стены.
2. Котлован покрывается ровным слоем песка. В некоторых случаях целесообразен геотекстиль. Он пропускает воду, но удерживает песчаный слой. Его толщина должна быть 10-15 см.
3. Слой песка тщательно утрамбовывается. Поверх него укладывается дренаж и водопроводные, канализационные и электротехнические коммуникации. По их длине необходимо дать небольшой запас.
4. Укладывается слой гравия, который покроет трубы. Его необходимо утрамбовать так, чтобы монолитная железобетонная плита была идеально ровной. Для этого слой материала увлажняют водой.
5. Укладываются два слоя пенопласта, между которыми выстилается гидроизоляция. Можно воспользоваться полимерной плойкой. Слой утепления должен составлять 20 см.
6. Поверх пенопласта выкладываются трубы системы теплого пола. Чтобы они сохранили объем при заливке бетоном, их стоит накачать воздухом.
7. Выкладывается армирующая сетка.
8. Многослойная конструкция одномоментно заливается бетоном и сразу разравнивается.

Следуя технологии многослойного пирога, шведская плита своими руками вполне реализуема и не требует привлечения специалистов.

Правила армирования фундамента

Чтобы плита сохранила свою жесткость и форму на протяжении всего срока эксплуатации, применяется армирование. Перед началом работ необходимо произвести расчет прутьев и подготовить их к эксплуатации, а также проволоку для соединения пересечений прутьев.

Она может иметь сечение диаметром от 4 до 8 мм. Необходимо нарезать из нее куски по 20 см. Расчет количества арматуры производится исходя из правила, что расстояние между ее прутьями составляет от 20 до 40 см.

Материал не должен быть ржавым или иметь малейшие деформации в своей структуре. Для связки шведской плиты, необходимо использовать два слоя арматуры. Первый располагается на высоте 5 см от дна котлована, а второй – чуть ниже уровня опалубки.

Для связки прутьев стоит применить специальный крюк или пистолет для вязки. Если планируется возвести тяжелые стены дома, то можно использовать и сварку

Важно надежно зафиксировать углы связки. Для устройства шведской плиты лучше применить ребристые прутья с поперечным сечением. Связывают их проволокой, узлом в виде восьмерки

Чтобы утепленная шведская плита не деформировалась, необходимо постараться, чтобы связка была максимально крепкой

Связывают их проволокой, узлом в виде восьмерки. Чтобы утепленная шведская плита не деформировалась, необходимо постараться, чтобы связка была максимально крепкой

Важно помнить, что прутья не должны соприкасаться с грунтом, так как это может вызвать их коррозию

Как произвести расчет?

Если планируется возвести «шведскую стенку» для малогабаритного здания, то расчет параметров можно произвести самостоятельно, придерживаясь таких параметров:

Слои фундамента шведская плита

• толщина общей плиты производится железобетонной отливкой и должна оставаться в пределах 120-180 мм;
• по периметру основания необходимо оснастить ребра жесткости не меньше, чем 30×30 см. Они станут основанием под несущие стены;
• под стены дома по всему периметру возводятся внутренние ребра жесткости с шагом от 1.5 до 4 м;
• размер укрепляющих полос должен быть не меньше, чем 200×200 мм;
• ушп фундамент может иметь разную глубину. Если задумано цокольное помещение, то котлован может достигать 2 м;
• плита армируется стальным прутом диаметром 10-14 мм и ячейкой 20×20м; производится двухслойное армирование, с расстоянием между слоями более 100 мм. Нужно следить, чтобы сетка армирования полностью поглотилась бетоном.

Утепление фундамента

Технология фундамента предполагает интегрирование в него системы теплого пола. Чтобы утепленная шведская плита стала возможна, необходимо следовать следующим правилам установки греющих труб:

• устройство труб должно быть плотным, причем вдоль наружных стен необходима более высокая плотность, нежели посередине плиты;
• чтобы сбалансировать расход труб и обеспечить оптимальную теплоотдачу, расстояние между ними должно быть не менее 10 см;
• чтобы обеспечить равномерное распределение тепловых потоков, расстояние между трубами должно составлять не более 25 см; температурные перепады по полу не должны превышать 4 градусов, тогда они не будут ощущаться ногой;
• греющие трубы должны быть заложены в ушп фундамент не менее, чем в 15 см от наружных стен;
• расчет длины труб рекомендуется производить так, чтобы она не была больше, чем 100 м, потому как чрезмерная длина приводит к гидравлическим потерям.

Этап первый – подготовительный

Он является самым сложным и ответственным этапом в строительстве УШП.

Здесь обустраиваются коммуникации, а также подготавливается грунт под плиту. Этот этап наиболее трудоёмкий и ответственный, так как от правильно выполненной технологии и грамотно подготовленной почвы и коммуникаций, зависит успешность всей последующей работы.

Первым делом осуществляем грамотную разметку на участке, где планируем построить основание. Выполняем ее с запасом в один метр по всему периметру будущей плиты. Затем подготавливаем котлован, глубина которого варьируется в диапазоне от тридцати и до сорока сантиметров. По сути мы снимаем только верхний плодородный слой земли, поэтому я не упоминаю тяжелую строительную технику вроде грейдера или экскаватора. В принципе, углубиться на пару штыков можно и лопатой – все зависит от желания, средств и физических возможностей.

После того как котлован готов, на дно выстилается геотекстиль с запуском подложки на боковые стены, после этого можно переходить к засыпке песком с последующей трамбовкой. Потом засыпаем песок щебнем – его слой должен доходить практически до грунтового уровня. Снова все трамбуем. При трамбовке каждого слоя следим за общим уровнем, – он должен быть един. Теперь можно начинать монтаж дренажной системы. Она необходима для того, чтобы обеспечить сухость фундамента. (о дренажной системе вы можете прочитать в материале ) и осуществлять разводку труб водоснабжения и канализации. Коммуникации обязательно заглубляются ниже отметки промерзания грунта.

Заранее распланируйте расположение стояков в доме, так как вывести трубы наружу для подключения к централизованным или автономным системам водоснабжения у вас в будущем уже не получится.

Еще раз подсыпается песок и делается еще одна песчаная подушка, которую так же уплотняем трамбовочной машиной.

Этап второй – теплоизоляция и армирование плиты

После окончания всех подготовительных работ, переходим к теплоизоляции, которую будем делать с помощью укладки двух слоев пенополистиролла. Первый слой укладываем на всю подготовленную площадь, а второй, со смещением вовнутрь на 40 см. Общая теплоизоляционная толщина не должна превышать двадцати сантиметров. Смещение необходимо для того, чтобы установить по краям основы L-образные модули из пенополистирола для внешнего обвода.

Разводим систему трубопроводов «теплый пол» с установкой коллекторов и временной опрессовкой труб.

Теперь пора переходить к армированию плиты. Его необходимо делать с помощью двух сеток связанных из прутов арматуры диаметром 12-16 мм., шаг сетки берем 150Х150 мм. Под нижнюю сетку устанавливаем специальные пластмассовые фиксаторы. Устанавливаются они с шагом 1–1,2 м. в местах пересечения прутков. Верхнюю, располагаем на 20–25 мм. ниже верхнего края плиты. Чтобы развести сетки на необходимое расстояние друг от друга, из арматуры диаметром 10 мм. с помощью гибочного инструмента изготавливают фиксаторы называют «лягушки» (подробно с ними я вас знакомил в материале

Этап третий – заливка УШП

Но прежде делаем опалубку. Для этого могут использоваться как L-образные модули из пенополистирола, усиленные снаружи досками и распорками, так и классический вариант: внутренний каркас, сколоченный из щитов плотной влагостойкой фанеры, эти сборные щиты следует надёжно зафиксировать, чтобы исключить возможность выдавливания щитов под действием большой массы бетонной смеси. Высота опалубки рассчитывается из толщины утеплителя (20см) и самой плиты (не более 10 см).

Конструкция фундамента УШП

Утеплённая шведская плита (УШП) — малозаглублённое основание, которое состоит из нескольких материалов. Бетонное основание является изолированным от грунта слоем утеплителя, представленного в виде экструдированного плитного пенополистирола. Основа подходит для строительства домов малоэтажного типа из пенобетона или кирпича, срубов и каркасных конструкций. При этом в бетонной плите прокладывают коммуникации, она является основой для тёплого пола в доме.

Строительство шведской плиты предполагает разработку схемы

Фундамент представляет собой надёжное, долговечное основание, обеспечивающее устойчивость здания на любом грунте. Параметры каждого слоя определяют в зависимости от массы здания, несущей способности грунта и других факторов.

Положительные и отрицательные черты

Плитное основание, созданное по типу шведской плиты, обладает всеми особенностями классического монолитного фундамента, но имеет и отличия. Главные свойства и преимущества шведской излированной плиты заключаются в следующем:

• равномерное распределение нагрузки на грунт, что отчасти обеспечивается слоем утеплителя;
• амортизация пучения почвы в результате морозов;
• теплоизоляция основной бетонной плиты фундамента;
• сочетание утеплённой отмостки и дренажа;
• фундамент подходит для любого типа почв;
• простая схема армирования без сложных чертежей.

Строительство шведского фундамента требует довольно большого объёма бетона, так как плита представляет собой монолитную конструкцию. В результате этого затраты на материалы довольно большие, что следует учитывать перед началом работ.

Шведская плита позволяет легко монтировать теплый пол на этапе строительства

При строительстве основания важно правильно рассчитать расположение коммуникаций, ведь после завершения монтажа невозможно переделать системы. Шведская плита подвержена риску пучения и неравномерной осадке на грунтах с малой несущей способностью

В результате этого монолитная конструкция повреждается и поэтому строительство требует тщательного расчёта параметров будущего фундамента с учётом особенностей почвы.

Технология фундамента

Плитный фундамент имеет многослойную структуру, в которую входят несколько материалов. Каждый из компонентов выполняет определённую функцию

Особенное внимание при строительстве уделяется порядку чередования слоёв. От этого зависит качество, долговечность, прочность основания для здания

Все слои укладывают в четкой последовательности

Монолитная конструкция удобна на разных почвах. При строительстве учитывают функции слоёв плиты, заключающиеся в следующем:

• геотекстиль защищает основные слои от влаги из почвы, разделяет грунт и песок;
• дренажные коммуникации обеспечивают отвод влаги от фундамента, предотвращая его повреждение;
• песок является не пучинистым грунтом и необходим для устойчивости конструкции;
• утеплитель обеспечивает теплоизоляцию здания со стороны пола;
• гидроизоляция предотвращает гниение, коррозию материалов и коммуникаций;
• ещё один слой утеплителя усиливает защиту конструкции;
• арматурная сетка необходима для хорошего сцепления бетона;
• бетонная плита — основа для создания пола в доме.

Каждый слой имеет параметры, которые соответствуют особенностям грунта, весу здания. При строительстве нужно использовать только качественные материалы, характеристики которых обеспечат долговечность сооружения.

Основные этапы установки УШП фундамента

Перед началом работ делаются расчеты и исследования грунта для выбора толщины подсыпки и самой плиты. С каждой стороны монолита предусматривается по 2 м, чтобы установить систему отвода воды с участка.

УШП своими руками, пошаговая инструкция:

1. Разработка грунта. Снимается растительный пласт толщиной 30 – 40 см. После механической выемки почвы делается зачистка дна котлована до отметки.
2. Стелется геоткань для предупреждения смешивания земли с песком, делаются перехлесты на соединении в 10 – 15 см.
3. В котлован укладывается песок 7 – 15 см, на него засыпается щебень до 15 — 25 см. Слои проливаются водой и утрамбовываются.
4. Монтируется система дренажа.
5. Утеплитель кладется на дно и монтируется по периметру из готовых заводских элементов, вырезанных в размер, или куски подбираются по месту. Для фиксации используются угловые и прямоугольные крепежи. С внешней части несъемной опалубки устанавливаются деревянные подпорки.
6. Каркас варится непосредственно в котловане или делаются сборные блоки из арматуры, которые свариваются отдельно. Они устанавливаются в опалубку по частям и соединяются.
7. Монтируются коллекторы коммуникационные трубы, устанавливается теплый пол. Коллекторы прокладываются между стержнями сетки.
8. Бетон подается слоями и каждый пласт вибрируется электроинструментом для избавления массы от воздуха.

Слой утеплителя монтируется в шахматном порядке со сдвигом стыков в отвесной и горизонтальной плоскости. Торцевые плиты изоляции крепят пластиковыми дюбелями с широкими шляпами (грибами). Швы заполняют пеной-клеем для пенополистирола. Утеплитель укладывается под плитой в 2 – 3 слоя, а под ребрами жесткости делается в один лист.

Состав фундамента УШП

В состав УШП фундамента, входит:

• Подушка песчаная
• Грунт
• Трубы коммуникаций
• Щебень
• Пенополистирол, он же утеплитель
• Сетка армирующая
• Система «теплый пол», обогревательные элементы
• Бетон

Профессиональные строители и разработчики УШП, настоятельно рекомендуют возводить на фундаменте УШП одноэтажные или двух этажные малогабаритные дома. Дело все в том, что плиты этого фундамента не рассчитаны на чрезмерно большие нагрузки. Связано это с тем, что высота основания железобетонной плиты УШП, всего 100 миллиметров. Разумеется, что если это двух этажное строение, то первый этаж, утеплять не нужно.

Теперь, давайте немножко поговорим о плюсах, которые есть у УШП фундамента.

Особенность шведской технологии

Шведская плита (Schwedenplatte) – утепленная разновидность плитного фундамента на песчаной подушке. Ее верхняя поверхность – это теплый пол, обогревающий все здание. Это достигается за счет теплонесущих шлангов заложенных в армированный каркас вместе с другими инженерными коммуникациями. Дополняет эффект надежная теплоизоляция основания плиты. То есть вся энергия расходуется только для нагрева бетона.

Утепленная экструдированным пенополистиролом плита играет важную роль в сохранении тепла внутри зданий. В традиционных вариантах потеря тепла через пол может достигать до 20% от общего объема теплопотерь. Шведская же плита устроена именно таким образом, что сама по себе бережет тепло.

Основные варианты исполнения для различных построек:

• Для больших домов сложной планировки рекомендуется сплошная плита толщиной 150-180 мм, с контурными и перекрестными ребрами жесткости (шаг ребер – от 1,5 до 4 м).
• Для домов меньшего размера подойдет гладкая монолитная плита 250-300 мм толщиной.
• Для компактных построек (гаражи, бани) – решетчатая плита с размером ячейки порядка 1,5×1,5 м.

Как видно, Schwedenplatte позволяет совершенно легко выполнить фундамент как под простые, так и под сложные архитектурные формы.
