Фотореле для уличного освещения: критерии выбора, подключение

Настройка фотореле

Для корректной работы предусмотрена регулировка фотореле для уличного освещения по нескольким параметрам. Тем не менее стоит учитывать, что при использовании нескольких датчиков, добиться абсолютной синхронности их срабатывания не удастся. Всегда будут минимальные отличия в работе.

Порог срабатывания. Настройка этого параметра дает возможность отрегулировать чувствительность устройства. В зимний период, когда большое количество света отражается от снега, чувствительность следует снижать, а летом, наоборот, увеличивать. Также уменьшать этот параметр нужно, если жилье находится рядом с ярко освещенными предметами в крупном городе.
Задержка включения/выключения. Увеличив задержку выключения можно снизить вероятность ложного срабатывания, когда на светочувствительный сенсор попадают лучи света от фар проезжающих мимо автомобилей. А задержка включения не позволит контактам реле сомкнуться, если солнце спряталось за тучами.
Корректировка диапазона освещенности. С помощью этой регулировки можно выбрать уровень освещенности, при котором датчик света для уличного освещения будет включать, и отключать нагрузку. Диапазон может быть в различных пределах, но лучше приобрести устройство с наиболее широким 2-100 Лк.

Области применения

Основное назначение рассматриваемых в статье фотореле — организация автоматического включения искусственного освещения при отсутствии естественного. Но находят они применение и в других задачах;

орошение газона и полив домашних растений. Прибор подключается к системе орошения, и она начинает работать по утрам или вечерам, в зависимости от настроек;
подключение датчика света полезно в создании «умного дома». Такой сенсор — важный элемент экосистемы smart home и обеспечивает периодическое включение-выключение света, автоматическое перекрытие воды по таймеру и прочие действия по желанию владельца;
реализация проектов, где от оборудования требуется выполнение некоторой команды при достижении установленного порога освещения — сигнализации, автоматические счетчики, системы автоматизированной фото-видеосъемки, и так далее. Фотодатчики распространены на конвейерах, где с их помощью происходит подсчет произведенной продукции;
автоматизация лабораторных процессов;
контроль температуры в помещении или уровня нагрева жидкости с фотореле. При достижении ртутным столбом термометра определенной точки он пересекает падающий на фотоэлемент световой луч, вызывая срабатывание реле выключения нагрева или включения вентилятора;
автоматическая школьная сигнализация оповещения о переменах. Замыкая проделанные в определенных местах световые отверстия, минутная стрелка вызовет срабатывание звонка;
реализация «умных» питьевых фонтанчиков и водопроводных кранов, открывающихся при поднесении к ним рук (которые перекрывают падающий на фотосенсор свет);
животноводство — имитация режима «день-ночь» в местах содержания животных;

Подключение устройства

Во многих случаях схема подключения для конкретного реле с указанием клемм наносится прямо на корпус прибора.

Схема внешних клеммников фотореле ФР-М01-1-15.

На примере реле ФР-М01 видно, что к реле подключаются:

фотодатчик к клеммам T1, T2:
постоянное напряжение питания 24 вольта на клеммы А2, +A3$;
при питании от сети переменное напряжение 220 В подается на A1, A2 (прибор имеет дуальную схему питания);
для управления нагрузкой используются клеммы 11,12,14.

Другие фотореле для уличного освещения имеют сходную схему подключения. Надо лишь следить, чтобы мощность нагрузки не превышала нагрузочную способность выходных контактов. В данном случае она равно 16 амперам при коммутируемом напряжении 220 вольт (не напряжении питания фотореле!) или 30 вольт постоянного тока. Это достаточно высокая нагрузочная способность, но если ее недостаточно или используется маломощное реле другого типа, можно управлять мощной нагрузкой через промежуточное реле или магнитный пускатель.

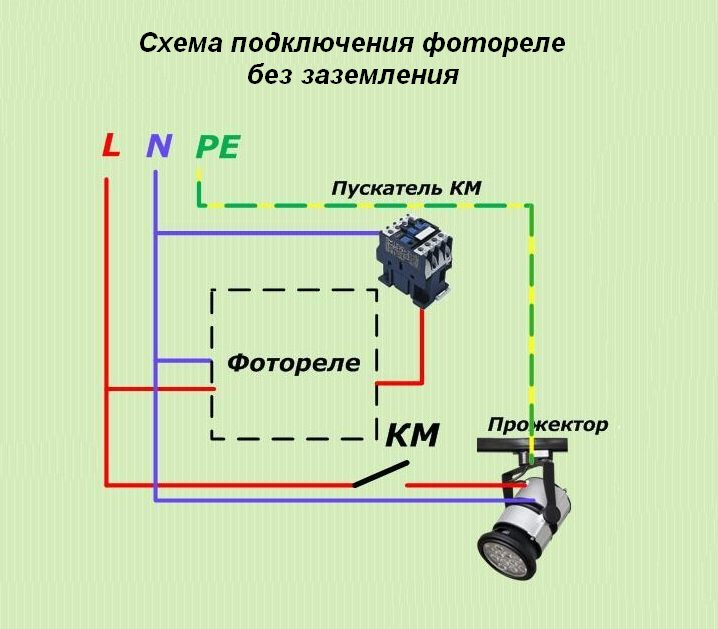

Подключение через магнитный пускатель.

Независимое включение освещения.

Принцип прост – фотореле управляет пускателем, а мощные контакты пускателя коммутируют лампу, электродвигатель насоса для полива и т.д.

Независимое отключение освещения.

Можно подсоединить дополнительный выключатель и включать свет независимо от фотореле. Другая схема позволяет выключать освещение, даже если устройство контроля освещенности дает команду на включение.

Независимое управление освещением.

Также существует схема соединения для полностью независимого управления, позволяющая по желанию включать и выключать свет, невзирая на состояние реле. Проблема состоит в приобретении бытового выключателя с перекидным контактом. Можно использовать промышленный коммутационный элемент, но возникает вопрос эстетики. У фотореле также должен быть выходной контакт перекидного типа.

Где поставить фотореле и как его подключить?

Датчики движения. Успейте купить со скидкой! Правильно выбранное место для устройства обеспечит его корректное функционирование. Необходимо учитывать следующее:

на фотореле должны падать солнечные лучи, т.е. его нужно расположить под открытым небом;
не стоит размещать источники искусственного света рядом с датчиком;
размещайте его на такой высоте, чтобы свет фар от проезжающих машин не падал на фотоэлемент;
высота должна быть удобной для обслуживания (мыть и убирать снег).

Подводя итоги можно сказать, что выбор места — это не самое простое. Порой нужно сменить его несколько раз, чтобы подобрать оптимальный вариант. Иногда к реле подключают светодиодные прожекторы или уличный фонарь и вешают устройство на столб. Но это нерациональное решение, т.к. коробку нужно периодически протирать от пыли, каждый раз залезать на столб для этого неудобно.

Подключить датчик света достаточно просто. Из устройства выходит 3 провода: фаза и ноль для питания реле, коммутирующая фаза для подключения светильника. Соединение проводов происходит в распределительной коробке, которая должна быть герметичной, специально для улицы. Если планируется подключать только один светильник, распределительную коробку можно установить рядом с реле. Подключение мощной подсветки лучше делать через пускатель.

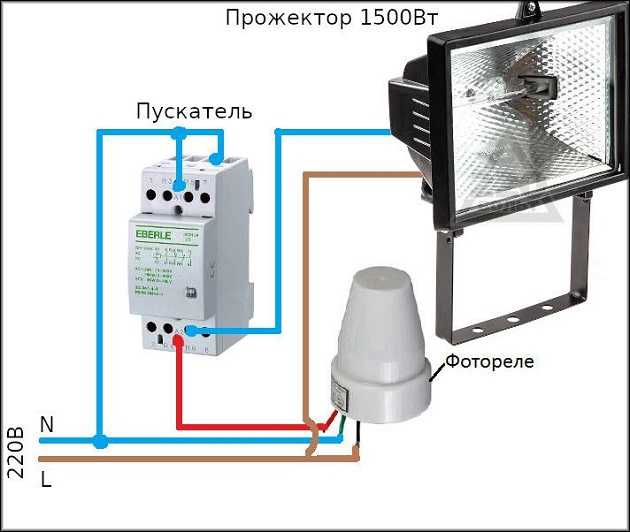

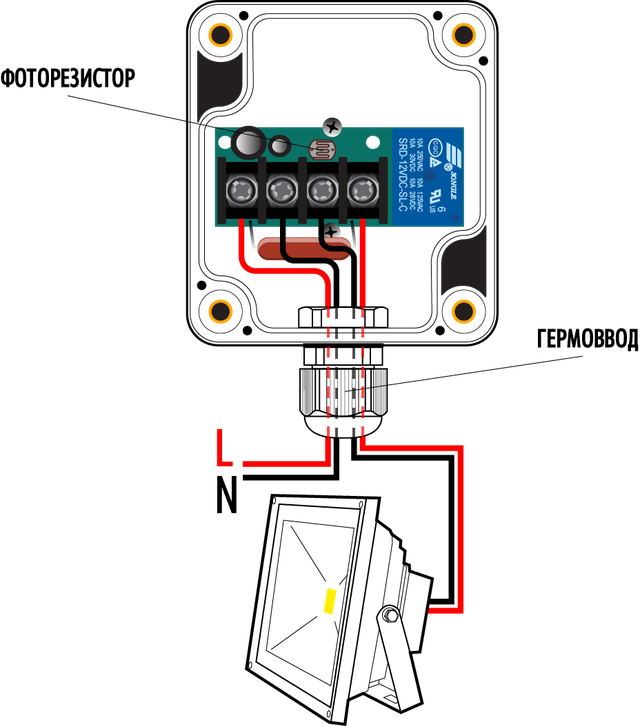

Схема подключения фотореле к уличному прожектору

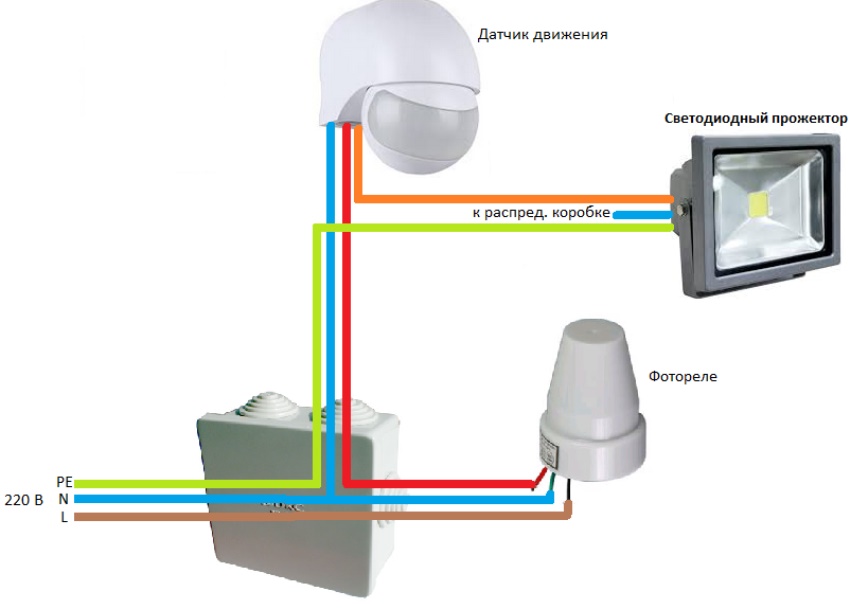

Для включения света только в период нахождения человека используется датчик движения. В этом случае датчик подключают после фотореле. Он будет работать только в вечернее время. В датчике движения также можно регулировать задержку включения, чтобы он не срабатывал от движения ветки или пролетаемой мимо птицы.

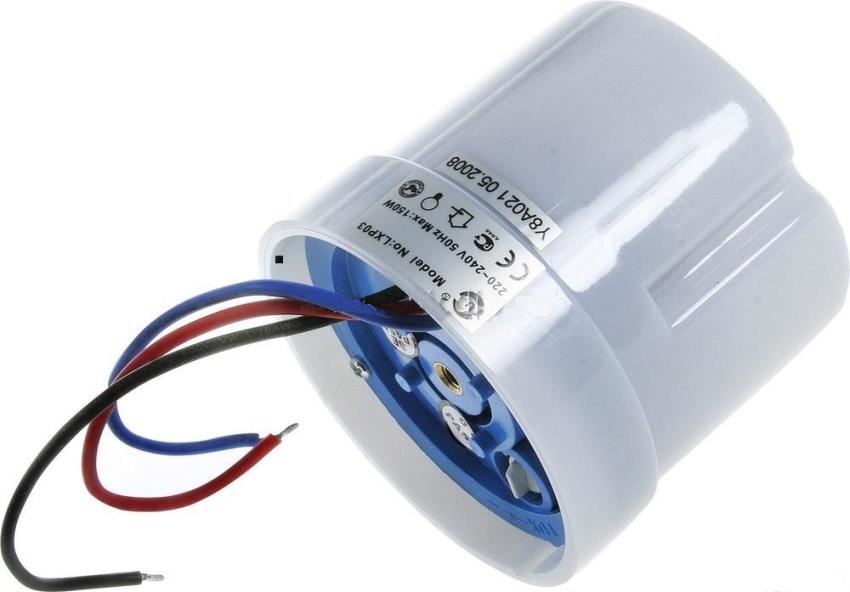

Фотореле от любого производителя имеет 3 провода для подключения — 1 всегда красного цвета, 2 других могут иметь разную окраску у разных производителей (обычно это синий/темно-зеленый и черный/коричневый). Красный идет на светильники или соединяется с датчиком движения. Синий или темно-зеленый подключаете на нулевой провод питающего кабеля и светильника, а к черному или коричневому подключается фаза. Если реле имеет нестандартные цвета проводов, следует прочитать в инструкции, какой провод куда нужно подсоединять.

Светочувствительность настраивается посредством вращения небольшого пластикового диска на нижней части реле. Рядом с ним всегда находятся указатели, чтобы обозначить, в какую сторону его вращать для увеличения или уменьшения чувствительности фотоэлемента.

Несмотря на то что датчики предназначены для автоматического включения и отключения, на них имеется специальный тумблер или кнопка, позволяющие осуществлять ручное управление прибором.

Фотореле с выносным датчиком света

Рассмотрение цен на фотореле для уличного освещения

Для организации серьезного освещения лучше всего приобрести готовые изделия в магазине, тем более что они вполне доступны многим потребителям. В зависимости от мощности и функциональных возможностей цены на них могут несколько колебаться.

Аналоговое фотореле ФР-24 для низкого напряжения

В таблице рассматриваются одни из самых популярных моделей, которые смогут приобрести даже потребители с небольшими доходами.

Изображение	Модель	Цена, руб.
	Camelion LXP-01	284
	Technolight 6A LXP01	238
	TDMSQ0324-0003 468	468
	TDM SQ0324-0025	619
	Orbis ORBILUX IP55 OB132012 2457	2 457
	Orbis VEGA IP54 OB131712	2 544

Разновидности

По типу применяемых датчиков их разделяют на несколько групп:

Инфракрасные. Срабатывают на тепло в поле работы датчика. Так как теплокровным, кроме человека, относятся и домашние животные, среагировать инфракрасные детекторы могут и на них.
Акустические. Реагируют на шум. Если двери открываются со скрипом, или громкие шаги человека датчик сработает.
Микроволновые. Датчики активного типа. Сами формируют волны в микроволновом диапазоне и выслеживают их возврат обратно. Если есть разница от движущегося объекта, электрические цепи замыкаются/размыкаются.
Ультразвуковые. Принцип работы аналогичен микроволновым датчикам, но в практике применяются редко. На ультразвук неадекватно могут среагировать домашние животные.
Комбинированные. В одном устройстве освещённости может сочетаться сразу несколько типов обнаружения движения. Более надежные системы, но и более дорогие.
Астрономический таймер. Реле нового поколения. Также контролирует работу осветительных приборов, но основано на ином принципе управления. В микрокомпьютер астротаймера заложена программа с данными о времени движения солнца в разных регионах планеты. Для того чтобы настроить прибор, надо вбить в прибор данные GPS своего населённого пункта, текущие дату и время. Опираясь на эти ключевые настройки, он автоматически будет определять, когда пора включать лампы освещения. Если у фотореле возможны ложные срабатывания, то у астротаймера таких ошибок нет. Он работает в любую погоду.

Обычно инфракрасный датчик освещения применяется для уличного фонаря, так как он обладают рядом преимуществ:

недорогой;
с большим радиусом действия;
можно легко отрегулировать под свои предпочтения.

Уличные или лестничные детекторы преимущественно используют или ультразвуковые или микроволновые. Способные среагировать на достаточно большом расстоянии от источника освещения. Микроволновые — могут среагировать, даже если человек еще находится за преградой.

Есть еще классификация автоматических осветительных приборов для уличного освещения по типу конструкции фотореле.

Все элементы управления светильником размещены в одном корпусе. Такая конструкция более объемная, но и довольно удобная — нет лишних проводов. Надо просто закрепить рядом со светильником.
Сам датчик «дня» крепится снаружи, а управляющее реле со светильником располагается в отдельном щитке внутри помещения. Таким образом, все элементы регулирования уличным освещением основательно предохранены от погодных катаклизмов.

Чувствительность приборов можно настраивать. Регуляторы размещены снизу корпуса и подписаны знаками «+» и «—».

Работать с регулированием датчика света лучше при наступлении темноты и когда он установлен и подключен к сети.

Накручивая винт в сторону знака минус, датчик теряет свою чувствительность. И реле начнет срабатывать только при полной темноте. И соответственно, поворотом в сторону плюса, чувствительность повышается.

Когда все манипуляции произведены, и результат работы будет положительный — настройка фотореле будет закончена.

Кроме таких регулируемых фотореле есть такие же девайсы, но дополненные детектором движения. Фонарь не включится в темноте до тех пор, пока детектор не среагирует на перемещение человека в зоне своего влияния.

Схемы подключения фотореле для уличного освещения

Главная функция фотореле – это подача электропитания с наступлением темноты и его отключение с рассветом. Таким образом, это автоматический выключатель, который действует без вмешательства человека. Роль кнопки отключения играет светочувствительный элемент. Схема подключения фотореле аналогична: на прибор идет подача фазы, прерывается на выходах, а при необходимости цепь замыкается, вследствие чего напряжение подается на лампы или прожекторы.

Статья по теме:

Для обеспечения работы фотореле тоже требуется электропитание, поэтому на определенные контакты подсоединяют ноль. Так как освещение предполагается в открытой местности, есть необходимость подключения заземления.

Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью

К сожалению, нет универсальной схемы подключения, которая подошла бы ко всем типам фотореле, но определенные моменты характерны для всех операций. Их необходимо учитывать, особенно в случае установки фотореле своими руками.

Практически во всех моделях реле на выходе имеет три разноцветных провода, которые соответствуют таким обозначениям:

черный – фаза;
зеленый – ноль;
красный – фаза, коммутирующая на источник света.

Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами

Пошаговая инструкция подключения фотореле для уличного освещения

Приведенная ниже инструкция подскажет, как поэтапно, быстро и правильно подключить фотореле:

Предварительная установка распределительного щитка. Обычно его монтируют на стене, в нем осуществляют соединение проводников.

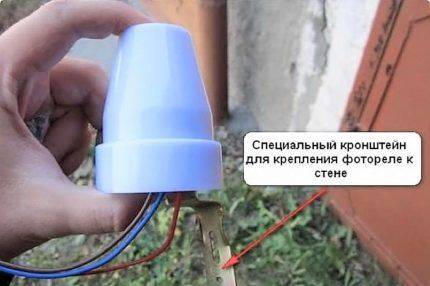

Подключение фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству. Обычно в качестве крепежа используют кронштейн. Его устанавливают в месте, где на реле будут попадать прямые лучи солнца, но при этом изолированы другие источники света.
Корректировка системы с использованием регулятора, то есть выбор параметров реагирования прибора на конкретные условия изменения освещенности.
Установка регулятора производится на внешней части устройства с соответствующими техническими характеристиками: диапазон чувствительности – 5-10 лм; мощность – 1-3 кВт, порог допустимого тока – 10А.

Если прибор монтируют в середине электрощитка со сложной конструкцией, куда не проникают солнечные лучи, то реле и выключатель устанавливают отдельно друг от друга. Соединяют части устройства между собой специальными кабелями.

Подключается фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству

При установке уличного освещения рекомендуется соблюдать такие правила:

Прибор с внешним фотоэлементом лучше размещать таким образом, чтобы исключить прямое попадание света от устанавливаемого светильника. В ином случае устройство будет работать с ошибками.
Чтобы проверить, правильно подключена схема или нет, необходимо подсоединить пускатель к электросети. Результат будет ясен при срабатывании светильника.

Нюансы в схемах подключения датчика света

Тот факт, что фотореле подбирается с учетом предполагаемой нагрузки, может отразиться на стоимости изделия: в зависимости от мощности возрастает цена. Поэтому с целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя. Это специальный прибор, предназначенный для частого срабатывания режимов вкл./выкл. Использование пускового механизма позволяет подключить питание, применив фоточувствительный элемент с минимальной нагрузкой.

Таким образом, фактически происходит включение исключительно магнитного пускателя, поэтому во внимание берется только мощность, потребляемая им. А вот уже на выводах магнитного пускателя допускается использование более мощной нагрузки. С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

В том случае, когда, помимо датчика день/ночь, необходимо подсоединить устройства с дополнительными функциями, например, таймер либо датчик движения, то их устанавливают после монтажа фотореле. При этом порядок очередности дополнительных приборов неважен.

Если функция таймера или датчика движения предусмотрена в строении устройства, но она не нужна в конкретном случае, то эти приборы просто исключают из общей схемы, то есть к ним не подводят провода. При этом в случае надобности эти элементы устройства можно будет подключить.

Характеристики и выбор

Первым делом выберите напряжение, с которым будет работать датчик освещенности: 220 В или 12 В. Следующий параметр — класс безопасности. Поскольку устройство устанавливается на улице, оно должно быть не ниже IP44 (цифры могут быть выше, менее нежелательны). Это означает, что предметы размером более 1 мм не могут попасть внутрь устройства, и что оно не боится брызг воды

Второе, на что стоит обратить внимание — это температурный режим работы. Ищите варианты, которые с большей вероятностью будут превышать средние значения в вашем регионе, как с точки зрения плюсовой, так и минусовой температуры. Подбирать модель фотореле также необходимо по мощности подключаемых к нему ламп (выходная мощность) и току нагрузки

Оно, конечно, может «тянуть» нагрузку немного больше, но при этом могут быть проблемы. Так что лучше брать даже с некоторым запасом. Это были обязательные параметры, по которым надо выбирать фотореле для уличного освещения. Есть еще несколько дополнительных

Подбирать модель фотореле также необходимо по мощности подключаемых к нему ламп (выходная мощность) и току нагрузки. Оно, конечно, может «тянуть» нагрузку немного больше, но при этом могут быть проблемы. Так что лучше брать даже с некоторым запасом. Это были обязательные параметры, по которым надо выбирать фотореле для уличного освещения. Есть еще несколько дополнительных.

Характеристики фотореле для уличного освещения

В некоторых моделях есть возможность подстроить порог срабатывания — сделать фотодатчик более или менее чувствительным. Уменьшать чувствительность стоит при выпадении снега. В этом случае отраженный от снега свет может быть воспринят как рассвет. В результате свет будет то включаться, то отключаться. Такое представление вряд ли понравится.

Обратите внимание на пределы регулировки чувствительности. Они могут быть больше или меньше. Например, у фотореле AWZ-30 белорусского производства этот параметр — 2-100 Лк, у фотоэлемента P02 диапазон подстройки 10-100 Лк

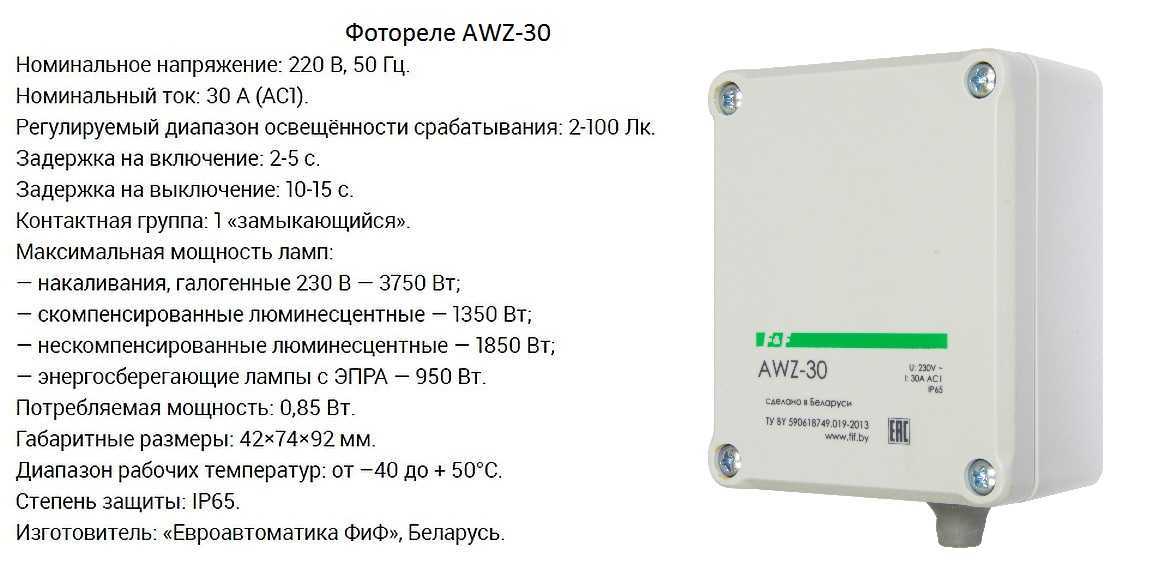

Например, у фотореле AWZ-30 белорусского производства этот параметр — 2-100 Лк, у фотоэлемента P02 диапазон подстройки 10-100 Лк.

Задержка срабатывания. Для чего нужна задержка? Для исключения ложных включений/отключений света. Например, ночью на фотореле попал свет фар проезжающего автомобиля. Если задержка срабатывания мала, свет отключится. Если она достаточна — хотя-бы 5-10 секунд, то этого не произойдет.

ПОДБИРАЕМ ХАРАКТЕРИСТИКИ

Подбирая фотореле, нужно внимательно изучить его характеристики

Основные из них следующие:

Рабочее напряжение: обычно, 220 в (частота 50Гц), но встречаются модели, рассчитанные на напряжение 12 или 24 В; в импортных моделях также используется напряжение 127 и 110 В (при запитке от централизованной электросети потребуется установка блока питания); в конечном итоге, зависит от того, по какой схеме будет подключено ваше устройство.
Максимальный ток нагрузки: от 6 до 16 А; показатель позволяет судить, на какое освещение рассчитано фотореле; параметр важен при использовании на крупных объектах: чем мощнее используемые лампы, тем выше должен быть ток; при освещении отдельных подъездов или дачных участков можно выбрать устройство с небольшими значениями.
Порог срабатывания: как правило, от 5 до 50 лк (люкс); в моделях с регулируемой чувствительностью датчика диапазон значений шире.
Потребляемая мощность: обозначается двумя цифрами, которые показывают собственную потребляемую мощность при срабатывании устройства (от 2 до 5-10 Вт) и при его работе в дежурном режиме (у современных моделей эта величина в пределах 0,1 до 1 Вт).
Задержка от кратковременного затемнения: характеризует защиту фотореле от ложных срабатываний; может варьировать в пределе 15-30 секунд.
Степень защиты: показывает надёжность конструкции с точки зрения проникновения внутрь оболочки устройства посторонних предметов и воды; обозначается индексами международной классификации степеней защиты; фотореле, которые могут быть установлены на улице под открытым небом, обычно маркируются индексом IP65 ; другие часто встречающиеся индексы IP44 или IP40 говорят о том, что устройство должно размещаться в помещении; на улице их допустимо использовать исключительно в защитном кожухе; в фотореле с выносным фотоэлементом для модуля с датчиком зачастую указывается более высокая степень защиты, чем для блока с электронной начинкой.
Диапазон допустимых рабочих температур: с учётом больших перепадов между зимними и летними температурами в нашей стране, желательно, чтобы этот диапазон был как можно большим, например, -20 — +50°С.
Габариты и вес: современные фотореле компактны и невелики по размерам, тем не менее, они могут существенно различаться по этим параметрам, что может сказаться на их последующем монтаже.

Как выбираем

Важным моментом в приобретении фотодатчиков является правильный выбор необходимой модели. Как мы уже выяснили из предыдущего раздела, модели бывают с выносным и встроенным датчиком. При этом каждая разновидность обладает своими техническими характеристиками. Чтобы подобрать необходимую модель, нужно опираться на следующие критерии выбора:

Прибор с высокой степенью защиты

производитель. Прибор зачастую работает на улице, поэтому он должен быть собран из качественных материалов, которые смогут выдерживать любые погодные условия;
наличие или отсутствие возможности проводить точную настройку. От данного условия зависит насколько точно можно будет настроить прибор для работы в той или иной местности;
наличие или отсутствие таймера;
защищенность корпуса от пыли, влаги и механических повреждений. Чем выше будет этот показатель, тем дольше прослужит изделие.

Конечно же, самым главным критерием для многих людей является стоимость покупаемой продукции, а уж потом ее технические характеристики. Но это не всегда верный подход. Купить дешевое изделие можно всегда, а вот будет ли оно качественно работать, тот еще вопрос. Поэтому в данной ситуации рекомендуется отдавать предпочтение моделям средней и высокой ценовой планки. Это не тот случай, когда можно сэкономить без последствий.
