Сетчатый фильтр грубой очистки воды: 4 правила установки

Устройство и разновидности

Чаще всего данные фильтрующие устройства выпускаются из латуни и имеют резьбу для соединения с трубами. Такие виды фильтров рассчитаны на работу с металлическими трубопроводами. Но не всегда в доме установлены такие коммуникации. Все чаще на смену металлу приходит более экономичный полипропилен. В этом случае латунные конструкции не всегда подходят и их заменяют несъемными, смонтированными в полипропиленовый корпус.

Виды фильтров для грубой очистки воды

Такое устройство устанавливается перед счетчиком еще во время монтажа трубопроводной системы в квартире с помощью сварки. При выходе из строя фильтра приходится заменять не только сам прибор, но и целый участок трубы.

Всего же выделяют несколько видов фильтров для установки перед счетчиками:

• самопромывные;
• промывные;
• непромывные.

В первом случае весь крупный мусор скапливается на дне специального стакана. Внизу стакана имеется кран, который позволяет время от времени производить очистку фильтрующего прибора от грязи. В промывных фильтрующих элементах проблема загрязнения решена достаточно просто – пробка вывинчивается, и прибор промывается.

Они имеют латунный литой корпус и стакан, в котором собирается задержанный мусор. Для удобства этот стакан косой. Прочистить такой прибор может любой хозяин квартиры. Для очистки достаточно гаечным ключом отвинтить пробку и промыть установленную в нем сетку. Срок службы таких конструкций ограничен 20 годами, но это при систематической очистке.

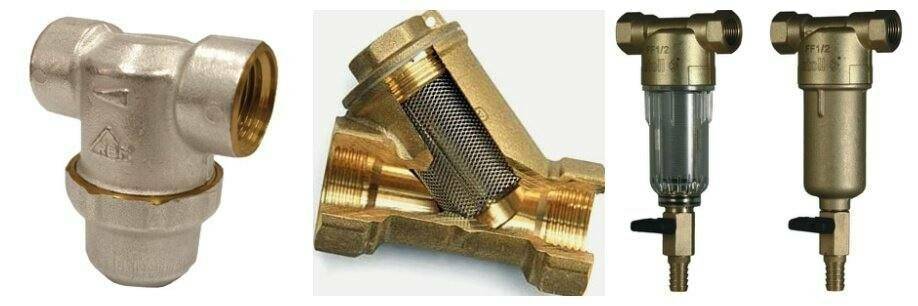

Сетчатый фильтр-грязевик

Выпускается двух видов – прямой и косой. В прямом фильтрующий элемент располагается перпендикулярно движению напора. В косом корпусе сетка расположена под углом примерно 45 градусов. Прямой фильтр перед счётчиком устанавливается на трубопровод только горизонтально, тогда как косой ставится как на горизонтальные, так и на вертикальные трубы при условии верхней подачи воды.

Как почистить сетчатый фильтр (в прямом или косом исполнении):

Для того чтобы почистить фильтрующее устройство, вам понадобятся:

• емкости для слива отходов и промывки деталей;
• разводной ключ;
• средство от ржавчины;
• сантехническая ФУМ-лента.

Прочистка прибора проводится следующим образом:

• Перекрывается доступ воды в систему.
• С помощью разводного ключа снимается крышка устройства фильтрации (предварительно не забываем ставить емкость для слива отходов).
• Из прибора извлекается сетка, которую необходимо промыть и почистить. В этом вам поможет обычная зубная щетка. Если в фильтрационной сетке обнаружатся повреждения, ее необходимо будет заменить.
• Чистая (новая) сетка возвращается на свое место, резьба уплотняется ФУМ-лентой. Также стоит заменить прокладку под крышкой фильтра.
• С помощью разводного ключа устройство собирается в обратном порядке.
• Восстанавливается водоснабжение и проверяется работоспособность системы.

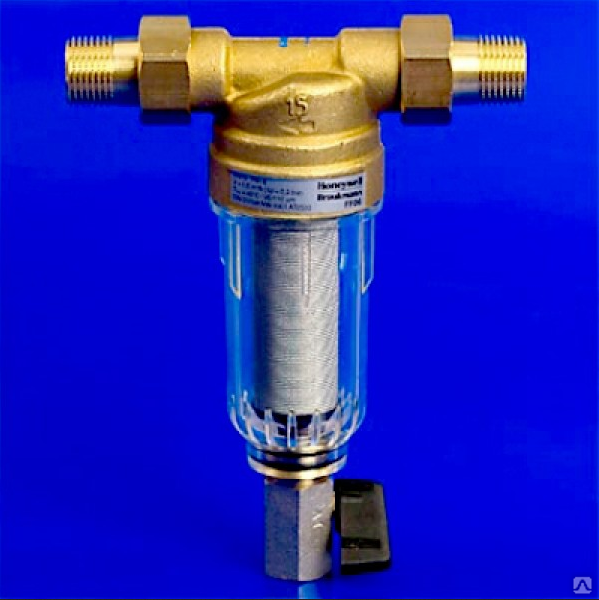

Магистральный фильтр с функцией промывки

Он состоит из металлического корпуса и колбы с фильтрующей сеткой и краном, расположенным в нижней части устройства. Выпускаются отдельно для холодного и горячего водоснабжения. Корпус для ХВС сделан из высокопрочного прозрачного полимера, для ГВС из металла.

Картриджный (патронный)

Изготовлен из пластика, имеет прозрачную колбу, в которую помещается картридж. В зависимости от установленного элемента позволяет фильтровать не только механические частицы, но и улучшать химический состав жидкости.

Высокоскоростная напорная система

Представляет собой колонну, изготовленную из инертного материала, в которую помещён абсорбирующий наполнитель. На резервуар устанавливается блок управления, который в автоматическом режиме контролирует процесс очистки. Конструкция имеет большие размеры, применяется для очистки воды из скважин, в которой присутствует глина, грунт, песок. Удерживает частицы от 30 мкм.

Магнитный или сетчатый фильтр ставить?

Магнитные фильтры являются более эффективными средствами защиты, т.к. помимо механических примесей они задерживают ферромагнитные включения, такие как окалина, ржавчина в большом количестве находящиеся в современных устаревших трубопроводах.

И даже если у вас стоят новые трубы, это не исключает попадания ржавчины в новые системы, т.к. большинство трубопроводов в российских городах не менялись много десятков лет и проблемы корродирующих трубопроводов и засорения окалиной труб никак не решаются.

Цена магнитного фильтра не намного больше, чем стоимость сетчатого фильтра грубой очистки. Поэтому если вы обладаете финансовой возможностью рекомендуем всегда устанавливать на трубопровод магнитные фильтры грубой очистки воды как перед счетчиками, так и перед другими приборами, если это требуется дополнительно.

Замена фильтра

Очистительные фильтрующие устройства Гейзер и Аквафор являются самыми популярными у населения. Периодически необходимо делать замену картриджей в фильтре. У каждого есть своя пропускная способность, она выражается в литрах.

Картриджные устройства считаются самыми распространенными. Чтобы понять, как сменить фильтр, необходимо узнать его конструкцию. Нередко картридж имеет форму цилиндра. Он сделан из фильтрующего материала: активированного угля, полиэтилена и др. Способ зависит от задачи, выполняемой устройством. Среди них выделяют:

• механическую очистку;
• удаление хлора и органических соединений и пр.

В картридже есть полость, очищающая воду. Она закрывается резиновыми кольцами с торцевой стороны, что не относится к механическим устройствам. Уплотнители из резины прилегают к выступам, присутствующим на корпусе. Они препятствуют проходу исходной воды в канал очищенной. Нижняя часть устройства называется колбой. Она крепится к верху фильтра резьбой.

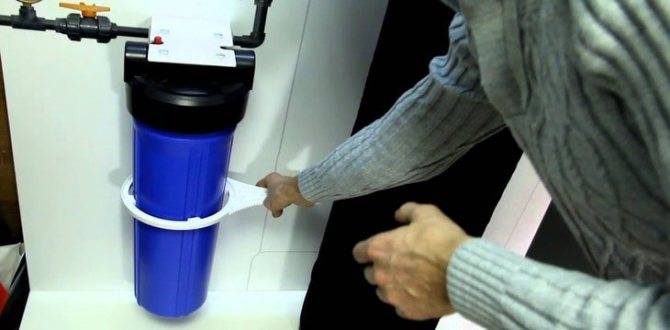

Как заменить картридж

В первый раз процесс покажется долгим. Чтобы упростить его, стоит воспользоваться простой пошаговой инструкцией. В комплекте с фильтром идет специальное руководство. В нем должно быть подробное описание замены фильтра воды в квартире.

Однако для большинства устройств алгоритм процедуры будет примерно одинаковым:

1. Отключить подачу жидкости можно, если у фильтрующего элемента есть кран. Его нужно перекрыть. В других случаях перекрыть подачу полностью.
2. Потом надо открутить или снять колбу. Сторону откручивания можно увидеть в схеме устройства, имеющейся в инструкции. Если внутреннее давление препятствует этому, нажать на кнопку сброса. Она есть наверху устройства. Можно открыть кран с чистой водой. Когда емкость не откручивается, проверить наличие указателя на стороне.
3. После снятия стакана достать отслуживший картридж. Проверить уплотняющие резинки. Они располагаются перед резьбой. Менее упругие заменять не требуется. Уплотнители надо тщательно промыть. Когда резина станет жесткой, ее следует обновить. Чтобы уплотнитель дольше оставался эластичным, его нужно смазывать силиконовой смазкой. Обработку делать при каждой замене картриджей в фильтрующем устройстве. Подойдет и вазелин.
4. Если мягкие резинки отсутствуют, придется закручивать устройство дольше. Прилагая усилия, следует не забывать про аккуратность. В спешке легко сломать ключ.
5. Вылить воду из колбы и промыть ее. На стенках образуются ржавчина и слизь бактерий. Ополаскивать емкость нужно без моющих средств, чтобы они не попали в воду. Поверхностно-активные вещества могут навредить последующему очищению. Протереть доступные верхние части.
6. Поместить в чистую колбу новый картридж и установить обратно, закрутив ключом. При установке картриджа мембранных фильтров для воды наполнить емкость. Иначе воздушные пузырьки нарушат целостность мембраны. Оставшиеся детали установить без заполнения.
7. Проверить герметичность соединений. Открыть кран и проследить, не просачивается ли вода. Если она протекает, затянуть колбу плотнее. Если это не поможет, проверить уплотнитель. Иногда его требуется заменить. Сливать воду 10 минут, чтобы смыть осевшую пыль с фильтрующего материала.

Частота смены фильтров для воды зависит от характеристик водопроводной воды. Не рекомендуется обновлять картриджи слишком часто, это приведет к ненужным тратам. Редкая замена приведет к тому, что устройство перестанет исправно функционировать.

Установка

Вне зависимости от места установки фильтра (в частном доме или в квартире) следует придерживаться нескольких основных правил:

• Устройство всегда подключается между запорной арматурой на подающей воду трубе и водяным счётчиком (если его нет, подключение производится перед точкой монтажа сантехнического оборудования).
• Поток должен двигаться в направлении, указанном стрелкой на корпусе фильтра. Установка производится в соответствии с указателем.
• Отстойник (грязевик) всегда располагается в нижней части, ближе к полу, чтобы обеспечить отток грязи.

Простые сетчатые модели монтируются только в горизонтальной плоскости!

К моделям с обратной промывкой подключается обводная линия согласно инструкции, прилагаемой к изделию.

Монтаж в частном доме:

• устройство размещают на месте входа водопровода в дом (перед ним и после него желательно установить запорную арматуру для облегчения технического обслуживания);
• резьба фильтра уплотняется лентой ФУМ или паклей;
• к трубопроводу устройство крепится муфтой или фланцем (применяются различные переходники, сгоны, гайки); основной трубопровод укрепляют на стене с помощью хомутов.

Монтаж в квартире:

• устройство устанавливают на входе водопровода в жилое помещение непосредственно после запорной арматуры и перед счётчиком;
• если места мало, используется косой фильтр и вертикальный монтаж;
• места соединений уплотняются лентой ФУМ;
• трубопровод дополнительно закрепляется на стене хомутами.

Характеристика популярных моделей

Для грубой очистки воды, протекающей в крупных магистралях, успешно применяют фильтры «Гейзер» с сетками или картриджами. Устройства поступают в продажу как в металлическом, так и в пластиковом исполнении, удобны в монтаже и обслуживании.

Хорошую репутацию у потребителей заработали фильтры «Аквафор», которые благополучно справляются с большим напором, удаляют многие примеси, убирают плохой запах загрязненной воды.

Импортная продукция Honeywell отличается дороговизной и широким набором возможностей. Компания выпускает промышленную запорную и регулирующую арматуру, а также делает фильтры с редуктором, позволяющим понижать давление на входе, улучшая таким способом степень очистки.

Общий алгоритм: в какую сторону отвинчивать и как собрать обратно

Первым признаком засорения фильтра является понижение давления в трубопроводе (медленно набирается вода, не хватает давления при включении душа).

Рассмотрим порядок действий при возникновении подобной ситуации:

1. Перекрыть воду на участке, где расположен фильтр. Это может быть вентиль перед счетчиком или краник перед фильтром с картриджами.
2. Спустить оставшуюся жидкость из системы фильтрации при помощи водопроводного крана либо вентиля для чистой воды на картриджном фильтре.
3. Под фильтр подложить салфетки или низкую емкость, так как при отвинчивании, все равно будет капать вода.
4. Открутить резьбу (против часовой стрелки) при помощи специализированного ключа (идет в комплекте с фильтром) либо применить подходящий гаечный, разводной, газовый ключи (для грязевика, расположенного перед счетчиком воды).
5. Вытащить фильтрующий элемент, тщательно его промыть в емкости (п.1), можно щеточкой или ветошью. Некоторые элементы требуют периодической замены (в угольных фильтрах, тонкой очистки).
6. Вставить элемент на место и крепко закрутить фильтр (по часовой стрелке), не пережимая резьбу.
7. Открыть подачу воды, немного подождать. Провести сухой салфеткой по соединению, определяя наличие протекания.
8. В случае протекания, закрутить сильнее либо заменить уплотнительные элементы.

Сетчатые

Для промывки или замены сетки, необходимо открутить герметическую пробку в виде гайки.

• Набрать в емкость воды для промывки сеточки.
• Приготовить имеющиеся инструменты – 2 гаечных (нужного размера) или разводных ключа, можно один газовый ключ.
• Перекрыть подачу воды на фильтр по часовой стрелке (обычно вентиль перед счетчиком либо ближе к стояку).
• Стравить давление в системе путем открытия крана холодной либо горячей воды на смесителе (в зависимости от того, какая магистраль требует чистки).
• Подложить на пол тряпку или емкость для остатков воды, которые вытекут после открытия гайки.
• Подобрать для гайки ключ необходимого размера или воспользоваться разводным ключом.
• Вторым ключом придерживать гайку, которой изделие ввинчивается в водопроводную трубу, чтобы застопорить прокручивание всего узла вместе с магистралью (удобнее пользоваться газовым).
• Потихоньку прикладывая усилие против часовой стрелки, попытаться открутить гайку, закрывающую сетку фильтра.
• После срыва пробки, можно ее дальше откручивать руками.
• Вытащить сеточку и рассмотреть ее. Если на ней очень много ржавчины и мусора, то лучше заменить. Если, после чистки щеточкой в воде, она выглядит нормально, то установить на место.
• При сильном налете ржавчины на сеточке, рекомендуется приобрести новое изделие.
• Посмотреть наличие на пробке фторопластовой прокладки. Если она износилась, можно подмотать ФУМ ленту.
• После установки чистой сеточки, закрутить пробку на место.
• Открыть вентиль подачи воды.
• Проверить сухой салфеткой присутствие влаги в месте резьбового соединения.

Магистральные

Свое название приобрели из-за расположения на магистральных трубопроводах. Колбы, в которые вставляются фильтрующие элементы, изготавливаются из пластика либо нержавейки.

Чтобы добраться до картриджа, необходимо:

• Перекрыть подачу воды и стравить оставшуюся нажатием кнопочки на крышке колбы (можно открыть кран смесителя).
• Открутить резьбу фильтра против часовой стрелки специальным ключом, охватывающим колбу вокруг. Нужно приложить усилие, чтобы фильтр начал вращаться.
• В случае неудачи, намотать ветошь на ручку ключа для удобства приложения усилия. Если имеется свободное пространство, можно применить газовый ключ.
• Открытую емкость промыть в воде.
• Заменить картриджи системы очистки.
• Проверить состояние резиновых прокладок. Стершиеся, затвердевшие прокладки требуют замены, иначе после завинчивания, нарушится герметичность системы.
• Установить колбу обратно. Закручивать крепко, но аккуратно, так как можно повредить пластиковый ключ или саму резьбу.

Картриджные системы очистки под мойкой

В городских квартирах хозяева часто предпочитают устанавливать систему фильтрации под кухонной мойкой. Это удобно из-за экономии свободного пространства, а также близкого расположения к вентилю очищенной воды.

Данная система обычно снабжена несколькими ступенями очистки, в некоторых случаях, включая очистку обратным осмосом. Она требует периодической замены картриджей согласно рекомендациям производителя.

Грязевики и фильтры-сетки, имеющие систему промывки

Еще один тип классификации сетчатых фильтров – по способу извлечения из отстойника скопившегося мусора. Грязевиками называются модели, в которых не предусмотрена возможность промывки. В основном это касается всех сетчатых фильтров косого, а также некоторых моделей прямого типа расположения патрубка. Чтобы осуществить чистку от скопившейся грязи, проводиться разборка и помывка устройства. На прямых фильтрах перпендикулярного расположения отстойника, где есть система промывки, проводится также установка выпускного крана: через него осуществляется слив осевшего участка в канализационную систему и очищение отвода водным потоком.

Возможные неполадки и способы решения

Ключи для фильтра воды не славятся отменным качеством и несмотря на редкое использование часто ломаются. В этом случае всегда можно приобрести новый съемник, его стоимость в специализированных магазинах колеблется в пределах 200-300 рублей. Однако нет никакой гарантии, что и он не сломается в течение короткого времени. Также отдельного внимания заслуживают подручные средства, которые смогут полноценно заменить съемный ключ.

• После повторного подкручивания вода все равно подтекает. Для решения проблемы требуется повторно разобрать всю установку и тщательно проверить состояние уплотнительных резинок, возможно, их все-таки нужно заменить.
• Если не получается открутить цилиндр и специально ключа нет, нужно воспользоваться нехитрыми приспособлениями. Например, в качестве съемника используют обычный кожаный ремень или бельевую веревку, отвертку или ненужное сверло, металлический прутик, отрезок трубы 30-40 см длиной, старый ремень ГРМ автомобиля. В большинстве случаев эти приспособления позволяют решить проблему.

Спрос на очистительные системы для водопроводной воды заметно растет, поскольку качество употребляемой воды играет не последнюю роль в жизни человека. Жидкость, обогащенная примесями солей и металлов, способствует отложению песка в почках и образованию зубного камня, ломкости волос и ногтей, отрицательно сказывается на состоянии кожи. Чтобы предупредить эти неприятные явления, нужно следить за фильтром для воды и регулярно проводить профилактические работы.

Как фильтр на обратку системы отопления удаляет механические примеси?

Промышленные котельные и крупные объекты недвижимости оснащают грязевиками гравитационного типа. Для соединения к трубопроводу применяют широкое фланцевое соединение с герметизирующей прокладкой. Корпус при монтаже устанавливают вертикально. По центральной оси закрепляют перегородку, оставив протоки в нижней и верхней части. Такое простое дополнение изменяет направление потока жидкости, отсекает механические примеси. Они скапливаются на дне. Загрязнений регулярно удаляют в ходе профилактических работ.

В бытовых системах применяют фильтр на системы отопления со съемной сеткой. Диаметр основной части приблизительно равен размерам стандартных труб. Для соединения используют муфты с наружной (внутренней) резьбой. Косой отвод с встроенным сепаратором направляют вниз в сторону движения потока воды. Правильное положение поясняет стрелка на корпусе.

«Самопромывные» модификации удобнее для пользователей. Такие фильтры на отопление на обратку настенного котла оснащают вентилем в донной части. Через него загрязнения вымывают в дренаж. Полностью автономные изделия дополняют электромагнитным клапаном и управляющим блоком. Таймер настраивают на оптимальный временной интервал, соответствующий реальной концентрации примесей и режиму эксплуатации.

Для задержания частичек стали устанавливают фильтры с постоянными кольцевыми магнитами. Для повышения эффективности в некоторых современных моделях действующие элементы размещают в центральной части. Такое решение повышает сопротивление потоку воды, поэтому необходимо контролировать получившийся уровень давления на выходе. Следует помнить о том, что автоматика газового котла способна отключить оборудование при недостаточном напоре.

О разновидностях картриджей для очистных фильтров

Каждый тип картриджей выполняет разные функции. Модели могут быть двойными, некоторые способны выполнять несколько функций сразу. Чаще всего в качестве наполнителей пользуются активированным углём, ионнообменной смолой. Уголь играет роль абсорбента, он вбирает в себя примеси с вредными веществами. Ионообменная смола работает так, что вещества с вредными свойствами заменяются внутри системы на безвредные.

При этом все описанные материалы – сыпучие. Если картридж качественный, то он снабжается прокладками, защищающие массу от загрязнения, и рассеивателями, которые организуют равномерное распределение.

Выпускаются изделия бобинных и насыпных разновидностей. Их делают из аргона, нетканого полипропилена. Последняя разновидность материала способна фильтровать соединения как органического, так и неорганического типа. С такими наполнителями внутри картриджи устанавливают внутри прозрачной колбы, что облегчает постоянный контроль за уровнем загрязнения.

Выпускаются следующие 4 вида картриджей:

• Адсорбционные.
• Ионообменные.
• Мембранные.
• Осмотические.

Правила установки и очистки

Универсальных указаний об установке для всех модификаций фильтров не существует и существовать не может, но главный совет заключается в необходимости внимательно изучать инструкцию и строго следовать ей. Специалисты-практики предпочитают работать с разъемными устройствами, независимо от того, насколько часто они нуждаются в очистке.

Для очистки подачу воды нужно перекрыть, раскрутить устройство, вынимая рабочую часть. Сетку, диск можно промыть водой, почистить щеткой, губкой, ершиком, а затем установить на прежнее место. Картриджи пытаться очищать самим не следует, нужно грязный патрон заменить на новый экземпляр, сделать сборку правильно.

Безусловно, монтаж должен обеспечить абсолютную герметичность системы, для этого используют прокладки. Философское отношение к капающим или подтекающим стыкам в данном случае совсем неуместно, так же как и любые импровизации. Например, фильтр, предназначенный для фланцевого соединения, следует подсоединять посредством фланцев, никак не иначе.

Приобретение устройства, сделанного авторитетными производителями, имеющего сертификаты и сопроводительную инструкцию при правильно выполненном монтаже, позволяет рассчитывать на эффективную очистку воды от грубых примесей.

Преимущества и недостатки

У подобного агрегата существуют свои плюсы и минусы. Если говорить о преимуществах, то стоит упомянуть следующее:

• простая конструкция;
• легкость в обслуживании: для этого не требуется особых навыков и специального оборудования;
• возможность очищения и полного восстановления работоспособности;
• низкая цена на комплектующие;
• небольшая стоимость самого устройства;
• экологичность: в составе нет картриджей из синтетических материалов, нуждающихся в регулярной замене.

Есть у такого фильтра и недостатки:

• способность задерживать лишь довольно крупные частички грязи, в отличие от агрегата, предназначенного для тонкой очистки;
• очищение лишь от механических примесей, а биологические и химические вещества остаются в воде.

Следовательно, тем, кто желает получать для питья и приготовления пищи идеально очищенную воду, нужно будет дополнительно воспользоваться бытовым фильтром, избавляющим жидкость от остальных нежелательных примесей.

При подборе устройства грубой очистки для квартиры нужно обращать внимание на следующее:

• В продаже можно встретить сетчатые фильтры, имеющие клапан для контроля давления и манометр. Они позволяют защитить от перепадов водяного давления бытовые приборы, а также отследить показатели давления в трубопроводе.
• Сетчатые устройства самые распространенные, поскольку они недорогие, способны эксплуатироваться длительное время без замены элементов фильтрации. Можно сказать, что это самый бюджетный вариант.
• Для труб малого диаметра лучше выбирать фильтры резьбового типа. Их навинчивают прямо на трубу или соединяют с ней накидными гайками — «американками».
• По расположению отстойника устройства подразделяются на косые и прямые. У прямых агрегатов он находится перпендикулярно водяному потоку и смотрит вниз. У косых фильтров отстойник располагается под углом к направлению водяного потока. Такие изделия стоит приобретать в том случае, когда труба располагается очень близко к полу, словом, там, где мало свободного пространства.

Разновидности

Чтобы снизить риск поломки котла, усилить точность измерительных приборов и обеспечить долгий срок службы техники, важно разобраться в основных видах устройств и предпочесть подходящий

Полифосфатные

Полифосфатные установки считаются бюджетным вариантом предварительной очистки и умягчения воды, поступающей в котёл.

Принцип работы такого прибора состоит в пропускании жидкости через колбу, наполненную специальными кристаллами. Они обеспечивают формирование на внутренних стенках котла защитной плёнки, а также замедляют образование накипи.

Фото 1. Полифосфатный фильтр для газового котла, наполненный специальными кристаллами. Они замедляют образование накипи.

Устройства имеют простую конструкцию:

• слив;
• колба;
• наполнитель;
• крышка.

Жидкость через крышку поступает в колбу с наполнителем, где пропускается через полифосфатные кристаллы. Далее, она через слив идёт в бак газового котла.

Любой прибор такого плана требует периодической замены наполнителя – кристаллов натриевой соли. Собственно говоря, только в этом и состоит сложность их обслуживания. Срок эксплуатации такой очистительной установки в среднем составляет до полутора лет.

Электромагнитные или магнитные для умягчения жесткой воды

Электромагнитные приспособления стоят дорого, но цена полностью себя оправдывает: установка служит долгое время и позволяет получать на выходе идеально чистую воду.

Принцип работы состоит в том, что, когда жидкость проходит через колбу, соли в ней распадаются. Таким образом, на стенках котла накипь не осядет. Вместо этого, мельчайшими частицами соли будет забиваться сам фильтр, который периодически промывают.

Фото 2. Три магнитных фильтра для котла отопительной системы, накипь в них распадается на мельчайшие частицы.

Ещё одной характеристикой будет то, что под воздействием электромагнитного излучения не только то, что накипь распадается на мелкие частицы, но ещё и образуется тончайшая плёнка, которая покрывает теплообменник котла. Благодаря этому он остаётся защищённым и долгое время не подвергается коррозии.

Не следует забывать и о том, что электромагнитные и магнитные приборы — это разные установки. В основе и того, и другого лежит магнит.

Внимание! Электромагнитные устройства мощнее, так как предполагают подключение к электрической сети. Идеально подходят для газовых котлов, так как прекрасно смягчают воду любой температуры

Магнитные установки менее сильные и для газовых котлов использовать их не рекомендуется, если жёсткость воды слишком высока

Магнитные установки менее сильные и для газовых котлов использовать их не рекомендуется, если жёсткость воды слишком высока.

Магнитные приборы состоят из металлического корпуса, внутри которого расположено большое количество сильных магнитов. Электромагнитные устройства дополнительно снабжены электрическим приводом, работа которого позволяет многократно усиливать действие магнитов.

Картриджевые для очистки

Картриджевые приборы имеют низкую пропускную способность. Существуют следующие типы устройств:

• Механические — задерживают мелкий мусор. Такие устройства нужно часто чистить, а воду они не смягчают.
• Угольные — очищают воду за счёт активированного угля, выступающего в качестве наполнителя. Если вовремя его не менять, вода в результате прохождения через фильтр будет ещё больше загрязняться.

Фото 3. Четыре картриджевых фильтра с низкой пропускной способностью нужны, чтобы очищать воду.

• Ионообменные картриджевые устройства считаются лучшими, так как меняют жёсткость воды, вступая в химическую реакцию с ионами кальция и магния.
• Осмотические — пропускают через себя молекулы воды с газом. Это позволяет очистить жидкость от примесей металлов и вредных микроорганизмов, но смягчить воду посредством установки такого фильтра не получится.
• Мембранные — очищают воду от мусора и примесей, но не смягчают.

Важно! Картриджевые фильтры для газовых котлов не подходят (за исключением ионообменных устройств). Они больше ориентированы на очистку воды, которую предполагается пить

Сорбционный

В первом варианте для очистки воды используются угольные соединения, ионообменные смолы и серебро, каждый элемент решает свою задачу и имеет свой съемный картридж, который требует периодической замены.

Частота замены картриджа зависит от качественных показателей воды.

Внимание. Перед тем как поставить фильтр для химической очистки проводят предварительный анализ пробы воды на наличие различных примесей

По результату анализа легко установить целесообразность установки различных фильтрующих элементов

По результату анализа легко установить целесообразность установки различных фильтрующих элементов.

Химический анализ позволяет определить, какая степень очистки необходима воде: глубокая или частичная, направленная на удаление конкретных химических элементов и примесей.

Виды и устройство фильтров грубой очистки воды

Сетка, задерживающая примеси, изготавливается из стали, латуни ли бронзы. Этот элемент отличается высокой прочностью, поэтому не подвержен повреждению даже при сильных перепадах давления. При этом сетка может различаться размерами ячеек: чем они меньше, тем больше загрязнений она будет улавливать, но при этом выше риск засорения самого прибора.

Косой фильтр для очистки воды от нерастворимых примесей монтируется под углом к потоку воды. Это немного снижает его эффективность, но делает более удобными в плане монтажа.

Сетчатый

Сетчатые очистительные устройства отличаются простой конструкцией. Они являются наиболее распространенными и достаточно эффективными. Такие приспособление способны задерживать относительно крупные нерастворимые частицы, присутствующие в воде.

Они предназначены для установки в точках входа труб горячего и холодного водоснабжения в квартире. Их монтаж рекомендован в местах подключения водонагревательной техники. Кроме того, есть специальные сетки-фильтры, которые крепятся на кран. Их удобно использовать на даче, т.к. процесс их монтажа крайне прост и не требует вызова специалиста.

Размер ячейки сетчатого фильтра может составлять от 20 до 500 мкм. Данный параметр влияет на очистительную способность фильтра. В отдельную группу выделяются грязевики. Они могут очищаться только вручную. Кроме того, сейчас разработаны сетчатые фильтры, способные самоочищаться и отводить загрязнители. Некоторые модели также оснащаются регуляторами давления. Они способствуют поддержанию постоянного давления в водопроводе.

Дисковые

Внутри таких устройств содержатся диски особой конструкции, изготовленные из пластика высокой прочности. На дисках присутствуют канавки специальной глубины.

Такой элемент может улавливать частицы, размер которых составляет 5-250 мкм. Производители подкрашивают пластик дисков в разные цвета в зависимости от размеров ячеек и тонкости фильтрации. Данные устройства можно подключать к трубам как холодного, так и горячего водоснабжения. Они отличаются прочностью и высокой производительностью.

Картриджные

Такие фильтры монтируются под раковинами. Они задерживают частицы, размеры которых составляют 0,5-30 мкм.

Эти аппараты подразделяются по мощности в зависимости от характеристик напора воды. В таких устройствах загрязнители задерживаются в отстойнике за счет прохождения через специальный гранулированный наполнитель. Периодически картриджи нужно менять.

Напорные

Фибос-1 обладает производительностью 1 куб. м/ч. Напорные устройства имеют встроенный регулятор давления.

В них очистка происходит под давлением, поэтому задерживаются загрязнители почти любой фракции. Это позволяет добиться высокой степени фильтрации. Такие аппараты различаются мощностью.

Принцип работы грязевика

Вода под давлением, подаваемая из городской сети, на вход в тепловой пункт, или иному потребителю, через входной патрубок грязевика, попадает в его внутреннюю полость. В результате этого, поток резко теряет свою скорость движения, как следствие, тяжелые частицы осаждаются на дне.

Затем под напором, вода, проходит через сетчатый фильтр, установленный на выходном патрубке. Сетчатый фильтр, изготавливается из нержавеющей стали. На этой стадии очистки, в фильтре задерживаются посторонние частицы размером до 300 мкм.

Степень очистки воды, после прохождения составляет до 90%.

Конструктивно, грязевики могут быть исполнены в нескольких видах:

• горизонтальный,
• вертикальный
• и Y-образный.

Рисунок 1. Горизонтальный грязевик

Рисунок 2. Вертикальный грязевик. В разрезе виден фильтрующий элемент.

Грязевики, устанавливаются на входах в тепловые пункты, как центральные, так и индивидуальные. Грязевики могут эксплуатироваться при давлении 2,4 – 6 МПа, и температуре до 150С. Срок службы, при надлежащем уходе 10 лет.

Применение такого фильтра требует постоянного слежения за уровнем гидравлического сопротивления на грязевике. Если его показатель отличается от требований технической документации на грязевик, то необходимо ставить его на обслуживание.

Корпуса грязевиков могут оснащаться съемными днищами, иметь боковые люки, это все необходимо для обеспечения доступа в емкость, где скапливается отфильтрованный мусор.

Кроме этого, грязевики, оснащаются приспособлениями для стравливания воздуха и слива воды.

По типу присоединения, грязевики разделяют на

• фланцевые
• и приварные.

Грязевики, относятся к тому виду трубопроводной арматуры, которая может не регистрироваться в надзорных органах России.

При эксплуатации грязевиков следует пользоваться требованиями «Правил безопасной эксплуатации трубопроводов пара и горячей воды».

Но на самом деле, описанные модели механических фильтров – грязевики, постепенно отходят в прошлое, на смену им приходят Y-образные фильтры. Более компактные, имеющие возможность работать при более высоких параметрах давления и температуры Pn 160, T-550°C. Все это обусловливает более широкое их применение. В этих фильтрах, так же кроме сетки, устанавливается и магнитный уловитель, для отбора из потока воды металлических вкраплений.

Как пример современного фильтра механической очистки можно привести – фильтр сетчатый ARI-STRAINER, во фланцевом исполнении, в корпусе отлитого из серого чугуна, для работы в среде с давлением Pn16.

Этот фильтр предназначен для очистки воды, или иных жидкостей, в трубопроводе от посторонних включений. Для расширения функций фильтра, могут применяться сетки с более мелким диаметром отверстий.

Рисунок 3. Y-образный фильтр

Как почистить сетчатый фильтр (в прямом или косом исполнении):

Для того чтобы почистить фильтрующее устройство, вам понадобятся:

• емкости для слива отходов и промывки деталей;
• разводной ключ;
• средство от ржавчины;
• сантехническая ФУМ-лента.

Прочистка прибора проводится следующим образом:

• Перекрывается доступ воды в систему.
• С помощью разводного ключа снимается крышка устройства фильтрации (предварительно не забываем ставить емкость для слива отходов).

• Из прибора извлекается сетка, которую необходимо промыть и почистить. В этом вам поможет обычная зубная щетка. Если в фильтрационной сетке обнаружатся повреждения, ее необходимо будет заменить.
• Чистая (новая) сетка возвращается на свое место, резьба уплотняется ФУМ-лентой. Также стоит заменить прокладку под крышкой фильтра.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Как заменить картридж в фильтре для воды: обслуживание фильтров, как часто менять

• С помощью разводного ключа устройство собирается в обратном порядке.
• Восстанавливается водоснабжение и проверяется работоспособность системы.
