Электросчётчик, передающий показания: особенности, устройство, принцип работы и преимущества

Стоимость

Цена «умного счетчика» зависит от набора функций и составляет, в среднем, от 3 до 12 тысяч рублей. При плановой замене (окончился срок поверки, старый аппарат сломался) процедура должна быть бесплатной, но на январь 2020 года (до даты начала исполнения закона) многие поставщики энергии фактически перекладывают расходы на собственников. В дальнейшем это будет включено в тарифы.

Если же гражданин меняет счётчик по собственному желанию, он может приобрести его самостоятельно. При этом до 1 июля 2020 остается возможность купить и установить обычный электросчетчик, не тратя существенные суммы на цифровой.

Способы расчета оплаты

Формула расчета электроэнергии зависит от того, установлен в квартире индивидуальный прибор учета (ИПУ) или нет, и какая система начисления платы применяется. Помимо индивидуального потребления, в квитанции за коммунальные услуги включают стоимость затрат электричества на общедомовые нужды (ОДН).

По данным электросчетчика

Самый простой и понятный способ расчета стоимости энергопотребления – по показаниям электросчетчика.

1. Формула расчета по одноставочной системе выглядит так:

P – стоимость электричества, руб.

V – объем потребленной электроэнергии за месяц, кВт.

T – установленный в регионе тариф на электричество, руб./кВт.

Пример 1. По данным ИПУ за август 2020 года было потреблено 239 кВт. В квартире установлена газовая плита. Стоимость киловатта в регионе составляет 5,38 руб. Тогда стоимость предоставления ресурса равна:

239 * 5,38 = 1285,82 руб.

1. Формула для расчета электропотребления по двухтарифному счетчику немного сложнее:

Vдень, Vночь– объем энергопотребления днем и ночью соответственно

Тдень, Тночь– дневная и ночная ставка соответственно

Пример 2. По данным двухтарифного электросчетчика за август 2017 года расход энергии составил 239 киловатт, из них с 7 до 23 часов – 167, с 23 до 7 часов – 72. В квартире газовое оборудование. Тариф на электроснабжение, дифференцированный по двум зонам суток – 4,19 и 2,92 руб./кВт соответственно. Тогда стоимость услуги равна:

167 * 6,19 + 72 * 1,79 = 1162,61 руб.

1. Посчитать сумму за электроэнергию по многотарифному счетчику можно по формуле:

Пример 3. По данным многотарифного счетчика за август 2020 года энергопотребление в квартире с газовой плитой составило 239 киловатт, из них: пиковая зона – 120, полупик – 47, ночь – 72. Стоимость киловатта в пиковую зону – 6,46 руб., полупиковую – 5,38, ночную – 1,79. Итоговая сумма равна:

120 *6,46 + 47 * 5,38 + 72 * 1,79 = 1156,94 руб.

По данным в примерах получилось, что самым выгодным оказался многотарифный способ расчета. Потребитель может сам определить, какая система принесет экономию именно для него. Для этого надо узнать примерное электропотребление по каждой зоне суток и умножить его на действующие тарифы.

Как снять показания со счетчиков электроэнергии меркурий 200, 206, 233, 230, 231, 234

У перечисленных моделей интерфейс аналогичен. Управление осуществляется посредством двух кнопок (см. рис. 3). Одна, с надписью «ВВОД», служит для выбора показаний различных тарифов, вторая, на которой изображено кольцо со стрелкой-указателем, служит для выбора режима.

Лицевая панель трехфазного счетчика Меркурий 230

Процедура снятия показаний осуществляется следующим образом:

1. Необходимо установить соответствующий режим, в данном случае «А». Для переключения режимов необходимо кратковременно нажимать кнопу с кольцом, пока под соответствующей буквой на дисплее (отмечено на рис. 3 красным) не появится черточка.
2. После установки режима «A» на дисплее отобразится показания для тарифа Т1, для просмотра данных других тарифов (Т2 и Т3) необходимо кратковременно нажать кнопку «ВВОД». Число тарифов определяется настройками счетчика, их производят сотрудники энергетической компании.
3. Отображение информации производится в следующем формате:

• Наименование тарифа (Т1-Т3).
• Собственно, показания (число с двумя знаками после запятой).

Обратим внимание, что к данным устройствам имеется специальное программное обеспечение. Благодаря ему можно получить более детальную информацию при подключении счетчика к ПК. Универсальный конфигуратор для линейки счетчиков Меркурий

Универсальный конфигуратор для линейки счетчиков Меркурий

Электронный

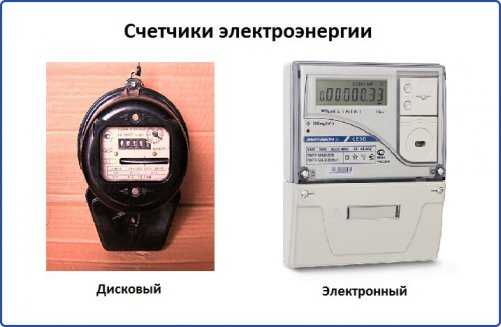

В электронном счетчике, к примеру, Энергомера ЦЭ6803В, нет ни диска, ни червячной передачи. Устройство счетчиков электроэнергии нового образца показано на схеме и фото ниже:

Принцип действия электронной модели заключается в том, что датчики тока и напряжения передают сигналы на преобразователь. Последний, в свою очередь, передает код на микроконтроллер для дальнейшей расшифровки и передачи данных на дисплей. В результате мы видим, сколько киловатт электроэнергии израсходовано на данный момент.

На этом видео подробно рассматривается устройство электронного и индукционного счетчика:

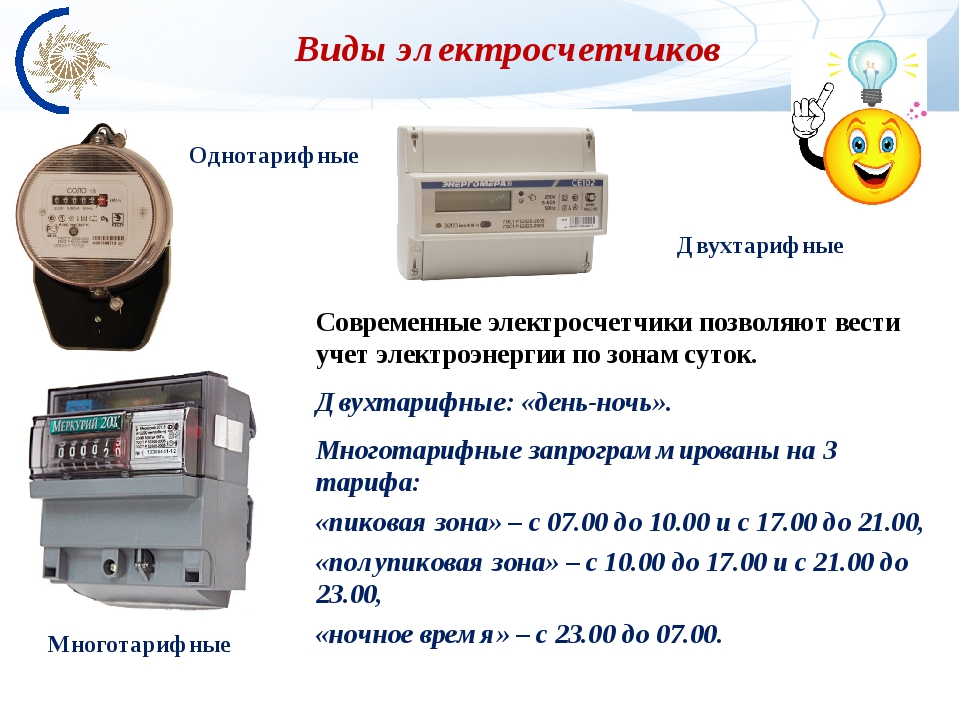

Что касается многотарифных приборов учета, типа «день-ночь» или трехтарифные модели, в их устройстве дополнительно встроен модуль памяти, который запоминает количество тока, «намотанное» в разных режимах: днем и ночью. Это нужно для того, чтобы правильно подсчитывать оплату за электроэнергию (с 23:00 до 7:00 стоимость киловатта меньше, чем в остальное время суток). Про преимущества и недостатки двухтарифных электросчетчиков можете прочитать в нашей статье.

Существуют также модели приборов учета электроэнергии с пультом. В их конструкцию внесен механизм, который может блокировать систему подсчета израсходованного электричества.

Вот и все, что хотелось рассказать вам о том, какое устройство и принцип работы счетчиков электроэнергии. Надеемся, информация была для вас понятной и полезной!

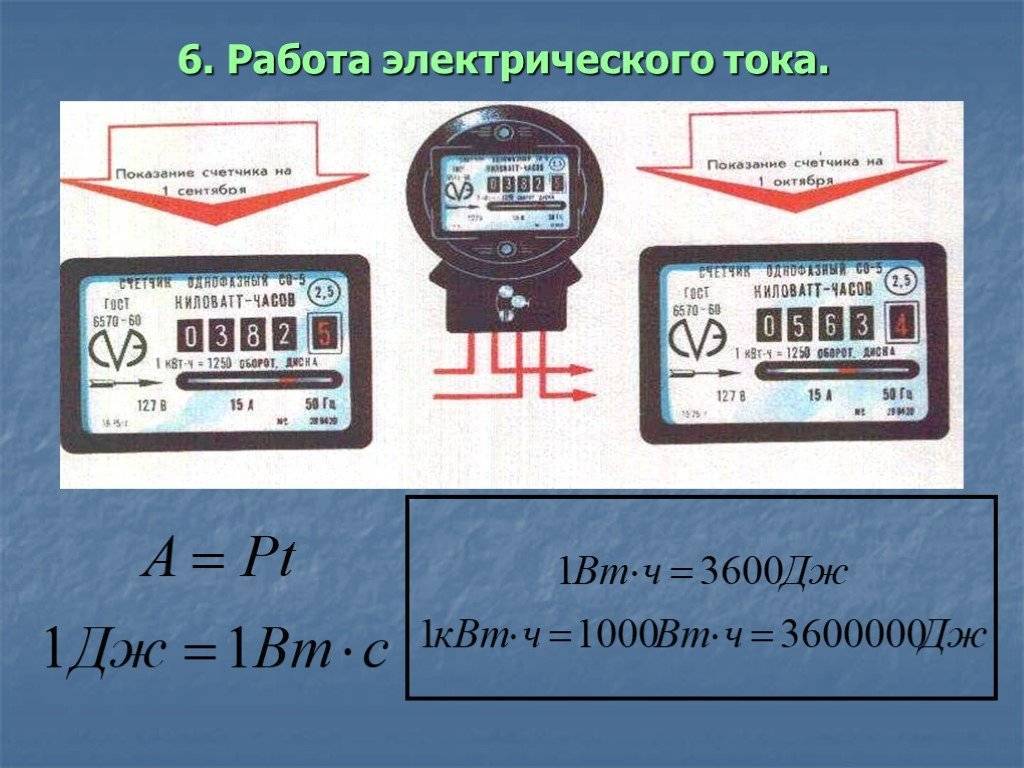

Для расчёта электрической энергии, потребляемой за определённый период времени, необходимо интегрировать во времени мгновенные значения активной мощности. Для синусоидального сигнала мощность равна произведению напряжения на ток в сети в данный момент времени. На этом принципе работает любой счётчик электрической энергии. На рис. 1 показана блок-схема электромеханического счётчика.

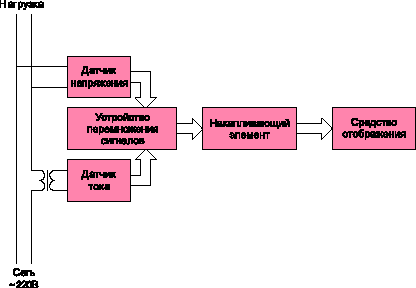

Рис. 1. Блок-схема электромеханического счетчика электрической энергии

Реализация цифрового счётчика электрической энергии (рис. 2) требует специализированных ИС, способных производить перемножение сигналов и предоставлять полученную величину в удобной для микроконтроллера форме. Например, преобразователь активной мощности — в частоту следования импульсов. Общее количество пришедших импульсов, подсчитываемое микроконтроллером, прямо пропорционально потребляемой электроэнергии.

Рис. 2. Блок-схема цифрового счетчика электрической энергии

Не менее важную роль играют всевозможные сервисные функции, такие как дистанционный доступ к счётчику, к информации о накопленной энергии и многие другие. Наличие цифрового дисплея, управляемого от микроконтроллера, позволяет программно устанавливать различные режимы вывода информации, например, выводить на дисплей информацию о потреблённой энергии за каждый месяц, по различным тарифам и так далее.

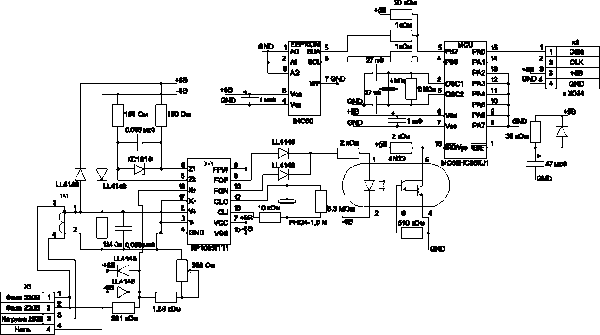

Рис. 3. Основные узлы простейшего цифрового счетчика электроэнергии

Алгоритм работы программы (рис. 4) для простейшего варианта такого счётчика довольно прост. При включении питания микроконтроллер конфигурируется в соответствии с программой, считывает из EEPROM последнее сохранённое значение и выводит его на дисплей. Затем контроллер переходит в режим подсчёта импульсов, поступающих от ИС преобразователя, и, по мере накопления каждого Вт·ч, увеличивает показания счётчика.

Рис. 4. Алгоритм работы программы

Определённый интерес представляет собой семейство 8-разрядных микроконтроллеров с расположенной на кристалле FLASH-памятью. Поскольку его можно программировать непосредственно на собранной плате, обеспечивается защищённость программного кода и возможность обновления ПО без монтажных работ.

Рис. 5. Цифровой вычислитель для цифрового счетчика электроэнергии

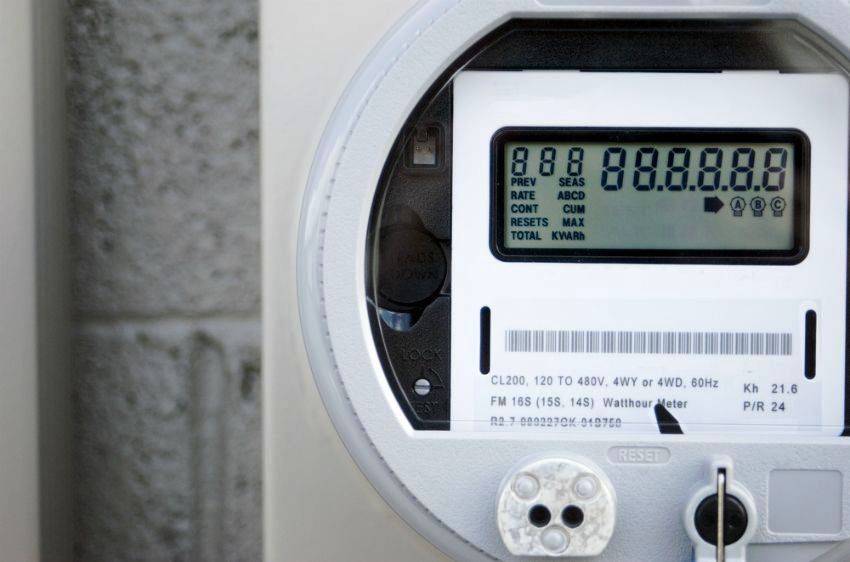

Что такое умный счетчик электрической энергии?

В общем случае, умным электросчетчиком можно назвать устройство, производящее замеры текущего потребления энергии и передающее показания в автоматическом режиме без участия владельца квартиры или дома. При этом показания каждого прибора учета вначале фиксируются в общедомовой сети и лишь после сбора всех данных пересылаются на компьютеры уполномоченной организации.

Отличия обычных счетчиков от смарт устройств

Ключевыми отличиями современных счетчиков от устаревших образцов являются:

1. Автоматический сбор и пересылка показаний в управляющую компанию.
2. Возможность работы по нескольким тарифам, в зависимости от условий.
3. Функционал, позволяющий производить дистанционное управление прибором.
4. Отсутствие возможности всячески повлиять на показания. Если в старых приборах потребители могли использовать определенные методы изменения показаний, то современные приборы гораздо более устойчивы ко взлому.

Умные счетчики электроэнергии позволяет управляющим компаниям производить отключение должников в дистанционном режиме. Более того, при выявлении неполадок в электрической сети смарт устройства своевременно оповестят компетентные органы и позволят скорректировать итоговый счет.

Преимущества и недостатки современных приборов учета

На текущий момент в рамках российского рынка представлены два основных вида умных счетчиков: Меркурий и Стриж. Преимуществами использования смарт счетчиков выступают:

1. Показания электросчетчика Меркурий или Стриж передаются в дистанционном режиме.
2. Управление устройством в дистанционном режиме.
3. Возможность изменения расчётного тарифа.
4. Автоматическое выявления неполадок в электросети.
5. Возможность принудительного отключения должников через сеть.
6. Возможность установки счетчика Меркурий с пультом, позволяющим корректировать показания. Данный вариант устройства является незаконным, поэтому при его выявлении владелец обязан будет выплатить серьезный штраф.

Недостатками интеллектуальных счетчиков принято считать:

1. Стоимость.
2. Сложность установки в старые дома без развитой инфраструктуры.
3. Зависимость работы от качества Интернет-соединения.
4. Задержки в передаче показаний ввиду отсутствия нормального оборудования на стороне управляющей компании.
5. Возможность изменить показания электросчетчика Меркурий при помощи пульта.

Средства учета электроэнергии

Средства учета электроэнергии — это устройства, обеспечивающие измерение и учет; к ним относятся: счетчики электрической энергии (активной и реактивной); измерительные трансформаторы тока и напряжения; телеметрические датчики; информационно-измерительные системы и их линии связи. Измерительным комплексом средств учета электроэнергии называется совокупность соединенных между собой по установленной схеме устройств. Совокупность измерительных комплексов, установленных на одном объекте (например, на предприятии), называется системой учета электроэнергии.

Различают счетчики непосредственного включения в сеть и счетчики, предназначенные для подключения к измерительным трансформаторов тока и напряжения. В последнем случае показания счетчика умножают на расчетный коэффициент Кр, равный произведению соответствующих коэффициентов трансформации: Ар = К,Ки. Есть счетчики, заранее отградуированные для работы с конкретными измерительными трансформаторами, которые указаны на их табличке. Такие счетчики называются трансформаторными; пересчет их показаний не требуется.

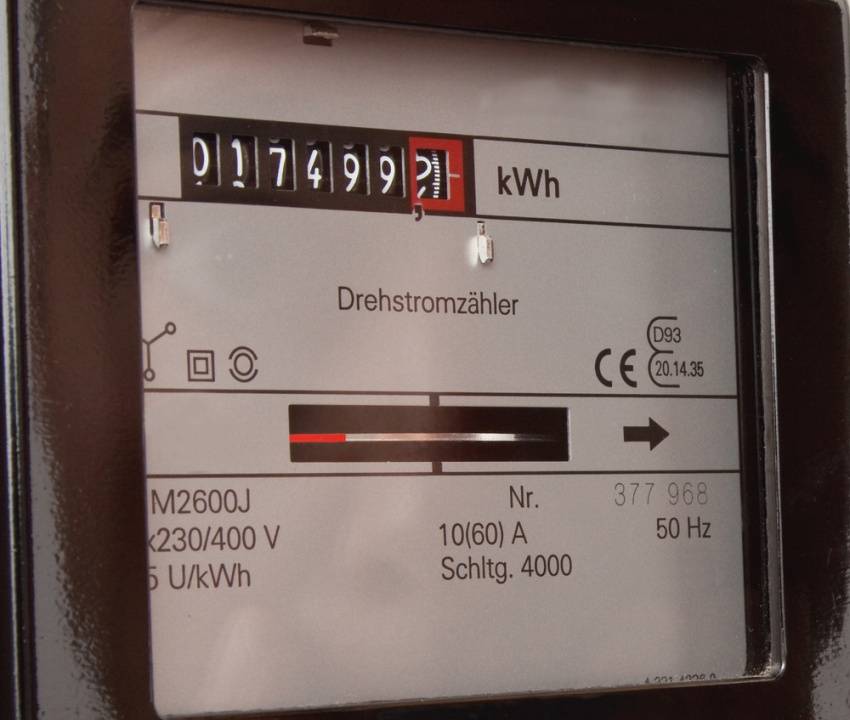

В качестве расчетных приборов учета используют однофазные и трехфазные счетчики двух типов: индукционные и статические (электронные). В индукционном счетчике имеется подвижный диск, по которому протекают токи, индуцированные магнитным полем токопроводящих катушек. В электронном счетчике переменный ток и напряжение воздействуют на твердотельные (электронные) элементы для создания на выходе импульсов, число которых пропорционально измеряемой активной энергии.

Счетный механизм представляет собой электромеханическое или электронное устройство, содержит запоминающее устройство и дисплей. В последние годы повсеместно идет переход с индукционных счетчиков на электронные, обеспечивающие более высокую точность, возможность хранения и передачи данных, меньшую вероятность вмешательства в работу прибора в целях искажения его показаний. Электронный счетчик может быть многотарифным, если в нем есть набор счетных механизмов, каждый из которых работает в установленные интервалы времени, соответствующие различным тарифам. Использование таких счетчиков дает потребителю возможность выбора тарифа, дифференцированного по времени суток.

Система учета электроэнергии должна быть защищена от воздействия электромагнитных полей (сверх установленных техническими условиями), механических повреждений и несанкционированного доступа. На счетчиках устанавливают два типа пломб: заводские пломбы на креплении кожухов, не допускающие проникновение внутрь механизма счетчика, и пломбы организации (субъекта электроэнергетики), с которой осуществляются финансовые расчеты.

Счетчики активной энергии изготавливают следующих классов точности (обозначает наибольшую относительную погрешность в процентах): индукционные — 0,5; 1,0; 2,0 и 2,5; электронные — 1; 2; 0,2S; 0,5S. Требования к классу точности определяют в зависимости от цели и места установки системы учета; ряд требований определены в правовых и нормативных документах. Рынок электроэнергии предъявляет повышенные требования к точности приборов учета.

На розничных рынках электроэнергии должны использоваться приборы учета следующих классов точности:

• для потребителей, присоединенная мощность которых не превышает 750 кВ • А (в том числе граждан), — 2,0 и выше; более 750 кВ • А — 1,0 и выше.
• При подключении новых потребителей до 750 кВ • А или замене приборов учета классы точности следует повышать до 1,0 на напряжении до 35 кВ и до 0,5S на напряжении ПО кВ и выше.
• Потребители с присоединенной мощностью более 750 кВА обязаны устанавливать приборы учета, позволяющие измерять почасовые объемы потребления электрической энергии, класса точности 0,5S и выше, в том числе включенные в состав автоматизированной измерительной системы коммерческого учета с хранением и передачей данных на вышестоящие уровни.

Если расчетный прибор учета расположен не на границе балансовой принадлежности электрических сетей, то объем отпущенной потребителю электроэнергии обычно корректируется с учетом величины нормативных потерь электрической энергии, возникающих на участке сети от границы до места установки прибора учета. Величина нормативных потерь определяется в соответствии с методикой выполнения измерений, согласовываемой сторонами. Возможно применение приборов учета, в которых заложены соответствующие алгоритмы определения потерь, тогда их показания используют для расчетов.

Устройство

Облачный учет – это выгодно и удобно

Конструкция современного электрического счетчика с функционалом передачи данных включает следующие элементы:

• жидкокристаллический индикатор (ЖКИ);
• часы, показывающие реальное время;
• интерфейс передачи данных;
• датчик тока;
• устройства управления и контроля (микроконтроллер);
• источник питания, обеспечивающий работу электронной схемы;
• супервизор;
• оптический порт (опция, наличие необязательно);
• контактор (опция, наличие необязательно).

Вся электронная начинка располагается в корпусе, защищающем её от внешних воздействий. Для размещения электронных компонентов предназначена специальная печатная плата, одновременно являющаяся основой для монтажа.

ЖКИ — символьный многоразрядный индикатор. Его функция — индикация рабочих режимов устройства, результатов измерений (потраченную электроэнергию), текущих даты и времени.

Часы предназначены для точного контроля текущего времени и даты (часы реального времени — RTC). Данную задачу берет на себя отдельный функциональный блок, входящий в состав чипа SoC (система на кристалле).

Интерфейс предназначен для дистанционной передачи данных в систему учета, а также для подключения счетчика к ПК.

Источник питания используется для обеспечения напряжения на всех компонентах электронной схемы, в первую очередь — на микроконтроллере и супервизоре.

Супервизор — интегральная микросхема, изменяющая состояние цифрового сигнала при падении напряжения ниже определенного порогового значения. Его функция — защита микропроцессорных систем с запоминающими энергозависимыми устройствами. Супервизор защищает микроконтроллер от сбоев при подаче и снятии питания, исключает самопроизвольную и некорректную запись данных в память прибора учета. Кроме того, супервизор играет роль датчика, определяя параметры входного напряжения.

Оптический порт — опциональный узел, нужен для снятия данных напрямую со счетчика.

Контактор — электромагнитный двухпозиционный аппарат, позволяющий управлять подачей напряжения. Устанавливается на конкретные показатели тока.

Микроконтроллер — ключевой элемент учетного прибора. На нем сосредоточено выполнение нескольких функций, в том числе:

Многотарифный счетчик производства «Тайпит-ИП»

• преобразование сигнала, поступающего от трансформатора, в цифровой формат;
• обработка полученных данных;
• вывод расчетов на ЖКИ;
• прием сигналов от управляющих органов;
• управление и контроль интерфейсов.

Конкретный функционал энергоучетного устройства определяется программной прошивкой.

Электросчётчик с дистанционным снятием показаний: особенности, назначение и преимущества

Приборы учёта электроэнергии, оснащённые системой удалённой передачи данных, отлично подойдут тем, кто не желает тратить время на снятие показаний, высчитывание потреблённых киловатт и суммы, которую нужно заплатить за них, а также стояние в очередях в кассу. При установке счётчика с удалённой передачей данных поставщик получает необходимую информацию о потреблённой клиентом электроэнергии в автоматическом режиме без человеческого участия. Подобные приборы также помогают мониторить уровень потребления электроэнергии и на основании полученных данных корректировать свою работу, добиваясь большей эффективности.

Назначение информационно-измерительных систем

Системы, специально разработанные для сбора информации о показателях приборов учёта, осуществляют передачу данных поставщику услуги посредством всемирной сети Интернет. Считывание необходимой информации и последующая отправка данных на сервер энергокомпании-поставщика осуществляется посредством специального программного обеспечения. Функционирование подобных систем полностью автоматизировано.

Счётчики электроэнергии с передачей данных применяются для автоматизации таких процессов, как сбор и отсылка информации поставщику, а также анализ уровня энергопотребления. Задействование информационно-измерительных систем в работе энергетических компаний-поставщиков позволяет не только получить данные о потребляемой электроэнергии, но и приобрести ряд возможностей, ранее недоступных при использовании традиционных приборов учёта. К таким возможностям можно отнести следующее:

• приборы учёта теперь работают в нескольких тарифных режимах;
• потребитель может быть отключён или подключён к системе энергоснабжения удалённо;
• более тесное и эффективное сотрудничество с потребителем, на основании условий договора;
• передача предупреждающих уведомлений, которые точно дойдут до потребителя;
• эффективный анализ полученных данных для более эффективной работы и т.п.

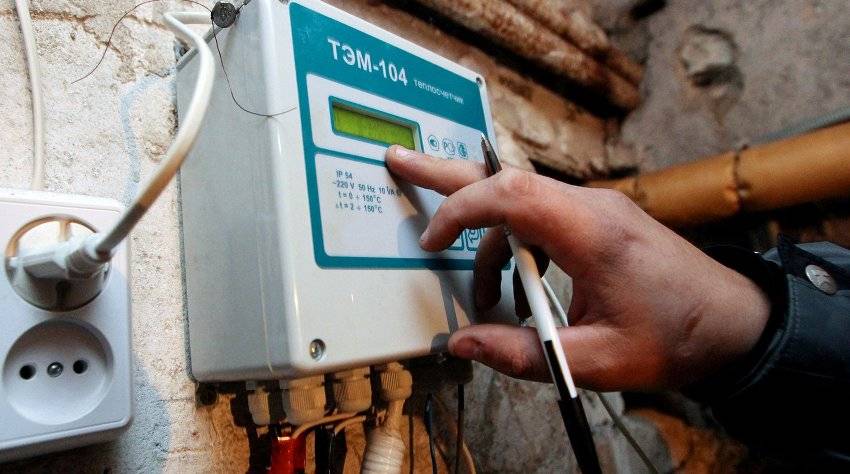

Чтобы снять показания, достаточно нажать всего одну кнопку

Статья по теме:

Какой счетчик электроэнергии лучше поставить в квартире. В публикации мы рассмотрим виды устройств, их преимущества и недостатки, основные критерии выбора, требования о замене счетчиков, правила установки и замены.

Преимущества и недостатки системы автоматической передачи данных

Установив у себя дома электрический счётчик с дистанционным снятием показаний, даже рядовой потребитель электроэнергии получает ряд неоспоримых преимуществ. К достоинствам информационно-измерительных систем следует отнести следующее:

1. Помощь в решении споров между потребителем и поставщиком. Поскольку есть возможность ежедневного снятия показаний, то можно исключить конфликты, которые возникают при проблемах с квитанциями или в случае нерегулярной передаче данных абонентом.
2. Контроль данных счётчика, установленного, например, в гараже, на даче или в квартире, сдаваемой в аренду.
3. Высокая точность расчётов при переключении с одного тарифа на другой. В том случае если показания по дате изменения тарифов отсутствуют, то поставщик электроэнергии осуществляет начисления за предоставленную услугу, опираясь на среднее значение. Традиционно, расчёты выполняются в пользу энергокомпании, а подобные приборы учёта помогают избежать таких недоразумений.
4. Возможность дистанционного управления работой электросчётчика позволяет использовать его в системе «умный дом» для предварительного включения обогревательного контура в квартире или доме. Посредством смартфона с установленной специальной программой можно включить систему обогрева за несколько часов до прихода домой.
5. Безопасность. В том случае если владелец квартиры или дома забыл выключить электроприборы, то можно обесточить жильё удалённо, отключив прибор учёта со своего смартфона или компьютера.
6. Практичность. Пользователь теперь может не тратить время на снятие показаний, передачу данных поставщику и оплату потреблённой электроэнергии.

Критерии подбора

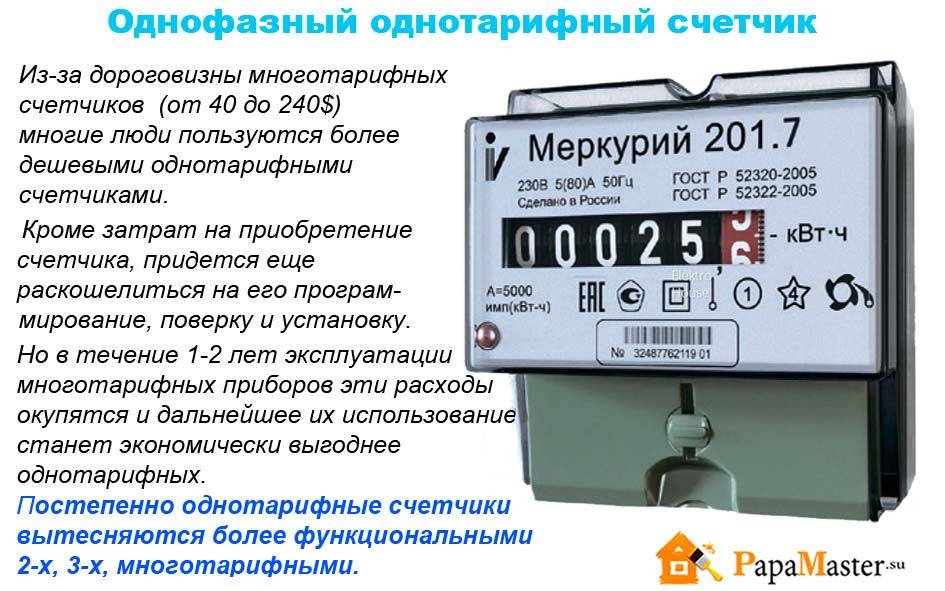

Один из критериев выбора электросчетчика – количество тарифов

Перед покупкой устройства стоит обращать внимание на ряд параметров:

• Допустимая величина тока. Цифровые модели рассчитаны на ток 5-60А, что подходит для квартир и частных домов.
• Дата проверки. На трехфазном счетчике должна находится пломба не старше 1 года.
• Количество пломб. Первое опломбирование делают государственные органы – отметку проставляют на кожухе. Вторая пломба на зажимной крышке – от предприятия энергоснабжения.
• Опционал. Чем больше функций, тем дороже счетчик. Но внутренний тарификатор создает график нагрузки, а в журнале событий отмечается повышение и понижение напряжения в каждой фазе.
• Обслуживание и гарантии. Качественные модели имеют большой гарантийный период. Сервисный центр бренда есть в городе покупателя.

• Интервал проверки. Оптимально – от 10 до 16 лет.

• Интеграция с АСКУЭ. Показания автоматически передаются провайдеру.
• Фазность. Информация указывается на табло. Однофазный аппарат имеет маркировку 220 или 230 В, трехфазный – 220/380 В или 230/400 В.
• Количество тарифов. Двухтарифная схема исключает переплаты за электричество в ночное время.
• Способ монтажа. Цифровой аппарат крепится на винтах (корпус S или Ш) или дин-рейках (корпус R или P).

Законодательство об умных счетчиках учета электроэнергии

19 декабря 2018 года в Госдуме в третьем чтении приняли закон об «умных счетчиках», который предусматривает стремительное развитие в России интеллектуальных систем учета электроэнергии. Законопроект постоянно усовершенствуется в виде поправок.

Текст закона об умных счетчиках электроэнергии гласит о том, что, начиная с 1 июля 2020 года, по мере выхода из строя старых счетчиков на электроэнергию они будут заменяться интеллектуальными учетными приборами. Согласно законодательству РФ обычные счетчики для учета электроэнергии должны устанавливать сами потребители.

Потребитель не несет ответственности за покупку, установку и содержание умного счетчика

В обязательном порядке интеллектуальные приборы будут вводиться в эксплуатацию с 2021 года. Их монтаж, замена, настройка, проверка – работа поставщиков и сетевых компаний. Самостоятельной заменой обычных счетчиков на интеллектуальные приборы придется заниматься лишь только крупным компаниям и предприятиям.

Потребитель не несет ответственности за покупку, установку и дальнейшее содержание счетчика. Только в том случае потребитель обязан следить за целостностью прибора, если учетное устройство размещено внутри помещения или в пределах собственного земельного участка.

Выполнение всех положений закона позволит улучшить качество поставляемой энергии, повысить надежность поставок и увеличить экономию электроэнергии

Закон об умных счетчиках учета электроэнергии: несколько интересных моментов

Стоимость умных приборов очень высокая. Откуда же финансы на их массовую закупку? Закон гласит, что эти затраты сбытовые организации включат в тариф. Предприниматели и предприятия будут оснащены приборами за счет будущей экономии, которая предполагается после запуска системы. Относительно того, какие именно счетчики энергии будут использоваться, окончательного решения нет. Скорее всего, это будут устройства отечественного производства.

Статья по теме:

Цена умного счетчика составляет около 12 тысяч рублей. Точная стоимость пока неизвестна, так как Министерство еще не определилось в наборе требований к прибору. Кроме того, некоторые модели уже установленных простых счетчиков можно усовершенствовать с помощью специальных контроллеров.

Закон об умных счетчиках электроэнергии предусматривает меры наказания, применяемые к злостным должникам, – дистанционное отключение от сети. В законе имеет место следующая норма: если с первого дня 2023 года не была произведена замена устройства на новый интеллектуальный прибор, то с гарантирующего поставщика взыскивается штраф. В том случае, если сбытовая организация не устранила замечания, абонент вовсе освобождается от уплаты за потребленную электроэнергию. Эта норма предусмотрена с целью стимуляции к установке интеллектуальных счетчиков электрической энергии.

Умный счетчик стоит около 12-15 тысяч рублей

Существует мнение, что данный закон является началом высококачественного учета, который повысит дисциплину оплаты в крупных предприятиях, а для обычных граждан сократит затраты.

Устройство счётчика электроэнергии с автоматической передачей данных

Типичные компоненты измерительного прибора

На снимке отмечен экономный дисплей на жидких кристаллах (1). Для упрощения считывания показаний в тёмное время суток его дополняют встроенной подсветкой. Рядом находятся контрольные сигнализаторы питания, поломок электросчётчика. Здесь для внесения данных установлена цифровая панель (2). Чтобы предотвратить несанкционированные действия, крепления корпуса пломбируют в нескольких местах (3). В нижней части обозначены клеммы (4), через которые электросчётчик включают в цепь сети питания.

Также применяют блоки управления с меньшим количеством кнопок для перемещения по меню в нескольких направлениях и подтверждения выбранной операции

Технология измерений

Электросчётчики, передающие показания, выпускают в модификациях для двух- и трёхфазных сетей переменного тока. Общие принципы измерения в том и другом варианте одинаковые. Однако в многофазной технике применяют специальные блоки для суммирования показаний нескольких каналов.

Электрические компоненты, определяющие потребляемую мощность

Чтобы измерение было корректным, надо учитывать активную и реактивную составляющую.

Соотношения токов и напряжений

Если взять для примера однофазную цепь, можно отметить неизменность тока на всех участках. Однако напряжение изменяется не только от величины и типа сопротивления. На активном (1) – вектора совпадают, на реактивных (2 и 3) – отклоняются. На рисунке видно опережение/отставание по углу дли индуктивной/ёмкостной нагрузки, соответственно.

Как работает электросчётчик с дистанционным снятием показаний

Принципиальная схема электронного измерителя

Для оперативного получения данных используют простые решения:

• делители напряжения,
• шунтовые датчики тока.

В том и другом варианте на выходе появляется сигнал с небольшой амплитудой, поэтому применяют соответствующие усилители. После преобразования в цифровую форму выполняется перемножение. Фильтром устраняют помехи, после чего сигнал выводят на устройства индикации, обрабатывают для хранения и передачи.

Схема однофазного электросчётчика, передающего показания

В современных приборах применяют трансформаторы, которые увеличивают сигналы без применения усилителей. После преобразования в цифровую форму они поступают в микроконтроллер для последующей обработки. Её выполняют в соответствии с алгоритмом, заданным определённым программным обеспечением электросчётчика. Исходная информация накапливается во встроенном запоминающем устройстве, передаётся блоками удалённым потребителям с применением беспроводных технологий.

Через микроконтроллер управляющими сигналами активизируют электронное реле. Им подают напряжение/отключают сеть питания. При необходимости данные можно вывести на дисплей электросчётчика. Они сохраняются в памяти с «привязкой» по времени, что упрощает контроль и анализ. Указанный на принципиальной схеме универсальный оптический порт – это телеметрический выход счётчика. Его используют для подключения передающих и других периферийных устройств. Через него вносят изменения настроек, обновляют базовое программное обеспечение.

Защитные функции

Типовой электросчётчик, передающий показания, опломбирован дважды. Первый уровень защиты устанавливает производитель. Он предотвращает вскрытие корпуса и доступ к функциональным блокам. При нарушении – владелец теряет официальные гарантии.

Второй уровень предотвращает включение дополнительных устройств в цепь питания. Эти пломбы устанавливают сотрудники Энергонадзора/снабжающего предприятия. В некоторых моделях устанавливают встроенные датчики, которые фиксируют вскрытие пломб. Соответствующие действия записываются автоматически с отметкой времени во встроенной памяти. Они передаются по беспроводной сети с применением протокола, заданного настройками.

Современные электросчётчики, передающие показания,оснащают специальной системой парольного доступа с распределением по уровням:

• Самый низкий, 4-й, позволяет выполнять калибровку и некоторые другие настройки через оптический порт.
• Вторым и третьим пользуются работники надзорных организаций.
• Первый предоставляют монтажникам.
• Нулевой открывает доступ ко всем функциям электросчётчика с возможностью любых изменений в базе данных.
