Подвижная часть
Далее идёт конструирование подвижной части дровокола. Сверху к основе на шарнире прикрепляется подвижная стальная балка. С одного конца балки внизу так же приваривается обрезок трубы. Обрезки труб на площадке внизу опоры и снизу балки в верхней части опоры должны находиться точно напротив друг друга.
Между ними устанавливается автомобильная рессора, которая удерживается в нужном положении обрезками труб, располагающимися сверху и снизу напротив друг друга.
С другого конца балки приваривается острый металлический клин, направленный вертикально вниз и горизонтально направленная ручка. Сверху над клином приваривается утяжелитель, в качестве которого можно использовать всё что угодно, например, обрезок ржавого рельса.
Поэтапная сборка
Установка мотора
Оптимальным и конечным вариантом будет дровокол винтовой двигателем 220В, хотя можно оборудовать дровокол и бензиновым мотором для повышения мощности на случай сборки крупногабаритной установки для колки более крупных поленьев. Если же дровокол планируется собрать небольших размеров, то идеально подойдет мотор от ненужной стиральной машины. Такой мотор станет экономичным, ведь будет работать от обычного напряжения 220В. Конечно, такой двигатель дровокола 220В является не сильно мощным, однако благодаря установке хорошего редуктора мощность электроприбора увеличивается в разы. Наиболее важным при сборке дровокола является правильное сочетание мотора и редуктора. На практике это означает, что установка на валу мотора более компактного шкива, а на валу, который оснащен конусом, большего по размеру шкива приведет к максимально эффективному результату. Чем больше будут отличаться между собой размеры данных шкивов, тем более мощным будет дровокол.
Внимание! Правильность подбора редуктора под электрический двигатель очень важна, ведь показатель скорости вращения конуса не должен быть более 500 оборотов в минуту, а ограничить данную характеристику как раз можно, правильно подобрав редуктор и мотор
Выбор подшипников
В целом можно установить подшипники любого типа, главное, чтобы они выдержали максимально возможную нагрузку со стороны вала. Если планируется собрать небольшой дровокол, вполне подойдет установка вала, имеющего диаметр не более 3 см. Для него нужно будет подобрать подшипники, внутренний диаметр которых равен внешнему диаметру вала.
Внимание! Подшипники должны выдерживать максимально возможные нагрузки со стороны вала
Установка подшипников осуществляется в корпусе, который выполнен из прочной стали. Можно взять цельный корпус для всех подшипников либо подобрать корпус для каждого подшипника отдельно. Корпус по силам сделать любой профессиональный токарь, однако лучше всего приобрести уже готовый корпус, оставшийся от старых станков.
Крепление подшипников к станине происходит болтами. Главное требование к станине – прочность. По этой причине эти места укрепляются с помощью металлических профилей, уголков или швеллеров. Профиль крепится путем электросварки наглухо. Каркас дровокола легко собрать с помощью стандартных металлических уголков или труб.
Подбор конуса
Теперь коснемся непосредственно рабочей части дровокола, то есть его наиболее важной детали, отвечающей за колку дров. Материалом для изготовления рабочего конуса должна служить высокопрочная инструментальная сталь
Это означает, что данную деталь остается только покупать, ведь даже самый опытный токарь не сможет сделать конус высочайшего качества в соответствии со всеми требованиями. Это под силу лишь заводу-изготовителю. Самый важный момент при выборе конуса – точно подобрать его размер, ориентируясь на то, какого размера поленья предстоит раскалывать. Как правильно подобрать конус в зависимости от размера дров? При диаметре 7 см раскол будет достигать глубины 45 см, при 8 см – 55 см, а при 10 см – 75 см соответственно.
На схеме сверху представлены размеры винта конуса. Немаловажным является и то, в каком направлении должна проводиться нарезка резьбы. Она должна быть левой. На практике это означает, что когда конус будет вкручиваться, врезаясь в бревно, он должен его притягивать к себе. Таким образом, левая резьба выполняет важную функцию, облегчая работу всего дровокола. Благодаря резьбе заготовка совершает поступательные движения при вращении конуса. Этот фактор является весьма важным для маломощных дровоколов, в основе которых лежит мотор, питающийся от напряжения 220В, ведь у таких приборов нет подающего узла. Такая работа выполняется своими руками. А благодаря левой резьбе отпадет необходимость нажимать на поленья, таким образом, создавая давление и ускоряя процесс распила
Вот почему важно не ошибиться с нарезкой резьбы
Типы конусов
Выбирая конус под дровокол, важно определиться с его конструкцией. Конусы бывают двух типов: имеющие хвостовик и имеющие посадочное отверстие
Как сделать конус с хвостовиком? Сбоку вала, к которому впоследствии прикрепится сам конус, нужно просверлить отверстие под хвостовик, а затем вставить его туда и надежно закрепить стопорным винтом, вкрутив с торца вала. Если имеется больше надобность во втором варианте с посадочным отверстием, то в него нужно вставить вал, а затем закрепить с помощью двух стопорных болтов. Ниже имеется фото, на котором как раз изображен второй вариант.
Дровоколы с электроприводом
Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».
Винтовой (конусный)
Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.
Конусный дровокол ускоряет заготовку дров
Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части. У больших чурбаков откалывают сначала края, затем разрывают середину.
Параметры конуса и резьбы
Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.
Чертеж с размерами конуса с резьбой для винтового дровокола

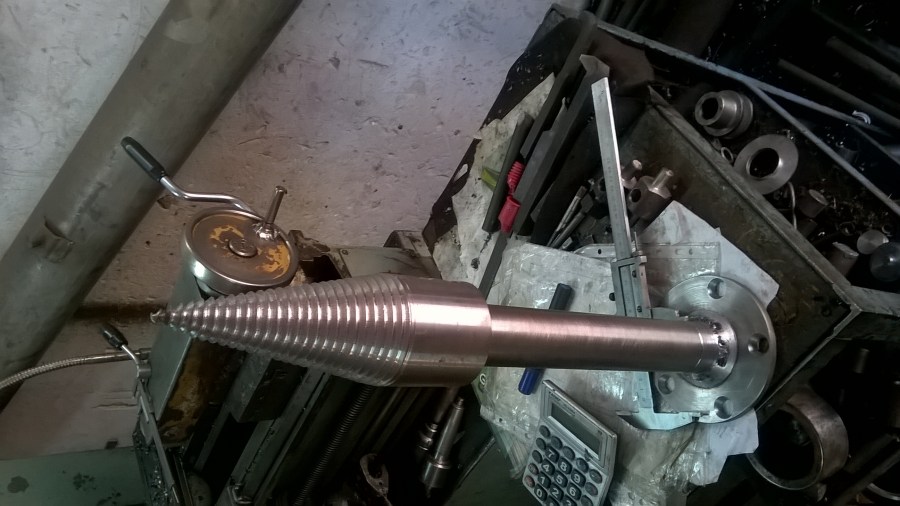

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.
Винт для дровокола
Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.

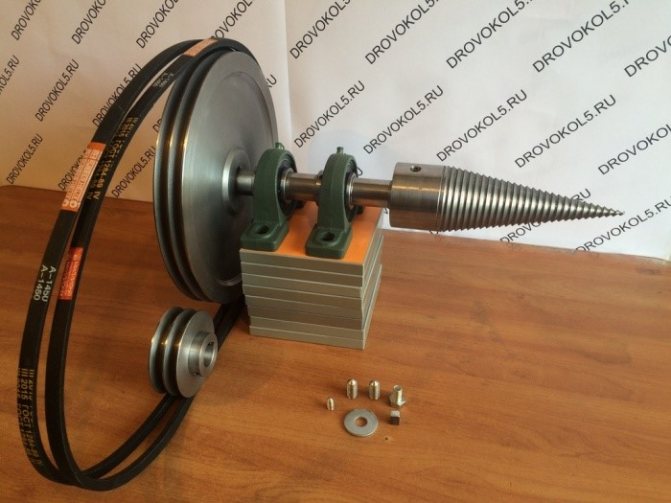

Электромотор и редуктор
Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.
Дровокол с винтом, надетым непосредственно на коленвал
Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.
Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.
Понижающий редуктор для винтового дровокола
Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.
Где расположить мотор

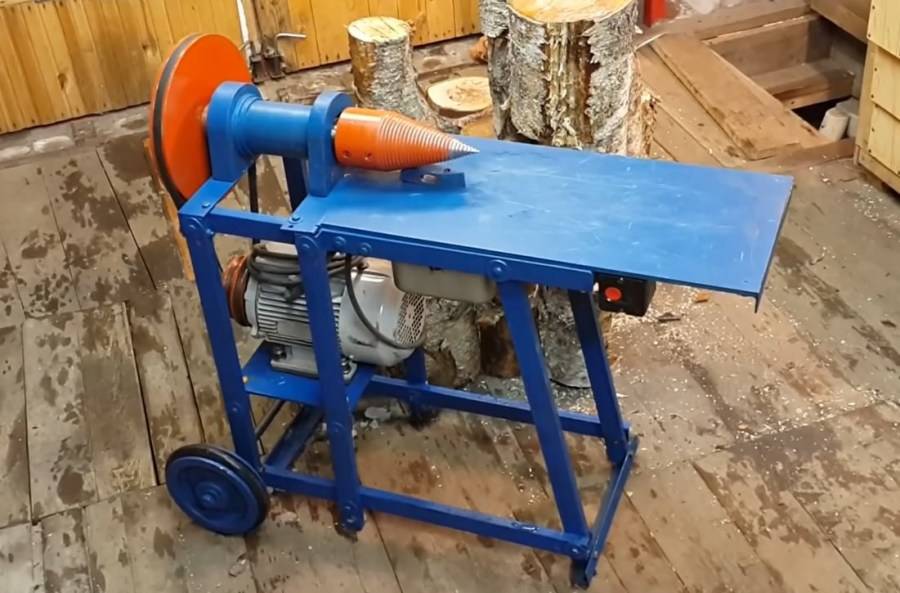

Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.
Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь
Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.
Гидравлический дровокол

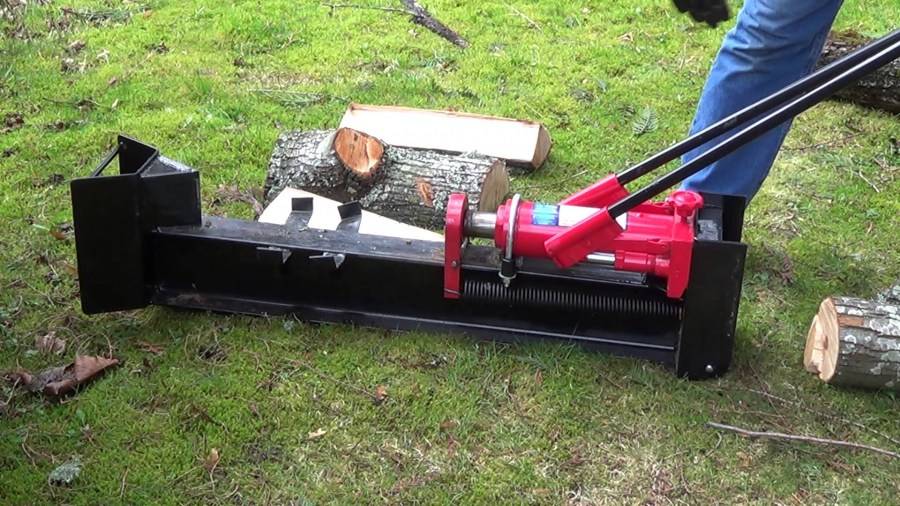

Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.
Устройство гидравлического колуна
Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».
Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу
При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.
Винтовой колун — что это такое?
Простая конструкция конусного дровокола очень эффективна, если требуется переколоть несколько кубометров дров
Колоть дрова, не прилагая при этом больших усилий, можно с помощью винтового колуна. Чтобы понять, как работает это приспособление, достаточно вспомнить, как в процессе неудачного ввинчивания шурупа в деревянную рейку или планку эти предметы раскалывались в месте физического воздействия. Бороться с этим явлением просто — достаточно предварительно засверлить отверстие под саморез, и он пойдёт как по маслу. Принцип раскалывания древесины при вкручивании винта был использован домашними мастерами в рассматриваемой конструкции. Вот только простой шуруп раздвигает волокна недостаточно, поэтому его модифицировали, намного увеличив конусность и уменьшив соотношение глубины резьбы к диаметру инструмента. В результате получили винт, который представляет собой симбиоз клина и самореза. Приспособление легко вворачивается в древесину благодаря резьбовой части и разрывает её по волокнам за счёт многократного увеличения диаметра инструмента.
Схема винтового дровокола
В зависимости от конструкции привода существует несколько разновидностей винтовых дровоколов. В одних винт насажен непосредственно на вал электрического двигателя. Требования к силовому агрегату в этом случае выдвигаются довольно жёсткие — электромотор должен быть низкооборотным (не более 500 об/мин), и достаточно мощным (не менее 3 кВт).
Схема, при которой конус устанавливают прямо на вал электродвигателя, подходит только для тихоходных силовых установок
В других схемах винтовых колунов используются электродвигатели любого типа, а снижение оборотов вращения достигается за счёт применения механических редукторов, ремённых и цепных передач. При этом на вал силового агрегата устанавливают шкив (звёздочку) малого диаметра, а на вал дровокольного конуса — большого. Соотношения их размеров подбирают так, чтобы понизить частоту вращения электродвигателя до приемлемых 300 – 500 об/мин. Иногда при использовании высокооборотных моторов достичь этого без существенного увеличения диаметра ведомой звёздочки (шкива) невозможно. В таком случае устанавливают промежуточный вал и двойную (ступенчатую) передачу.
Максимально упростить конструкцию механического колуна при сохранении высокой производительности можно, установив электродвигатель с редуктором
Все детали конструкции монтируют на прочной станине, которую для удобства работы оснащают откидным столиком.
К достоинствам конусных дровоколов можно отнести:
- простоту конструкции;
- возможность изготовления в домашних условиях (практически все комплектующие, кроме конуса, можно найти на собственном подворье);
- высокую производительность оборудования;
- низкую стоимость установки;
- эксплуатация агрегата не требует квалификации оператора.
К сожалению, простая и надёжная конструкция винтовых колунов не лишена недостатков. Огромным минусом конусного дровокола является то, что древесина с переплетающимися волокнами — непреодолимое препятствие для его буравчика, поэтому прикорневые и особо сучковатые чурбаки придётся разделывать другим способом. Второй недостаток заключается в неполном разделении чурок на поленья. Нередко заканчивать разделку большого чурбака на две отдельные части приходится вручную, а это не каждому под силу. Ещё хотелось бы отметить невозможность изготовления конуса дровокола без применения токарного станка. Конечно, занести это в минусы можно лишь частично, поскольку в сети есть множество предложений как по изготовлению, так и по продаже винтов любого размера.
Общая классификация
Все виды дровоколов отличаются методом укладки брёвен, объёмами перерабатываемой древесины, мобильностью и типом привода.
Горизонтальные
В горизонтальных моделях укладка бревна осуществляется внутрь горизонтального жёлоба, после чего уложенный элемент проталкивается по направлению к ножу. В некоторых инструментах бревно может лежать неподвижно внутри жёлоба, а сам нож двигается в его сторону. Горизонтальные модели могут быть на коротких ножках (настольные) и на длинных (для работы в полный рост).
Станок представляет собой прочную горизонтальную раму, на которую установлен желоб расколки с делительным ножом
Вертикальные
В вертикальных моделях бревно устанавливается вертикально, а сверху посредством гидравлического цилиндра толкается нож. КПД у этого станка выше, чем у горизонтальных моделей, что обусловлено отсутствием движения бревна в процессе раскола без создания дополнительного трения. Тем не менее работа с криво отпиленными элементами требует их ручного удерживания, что идёт в разрез с техникой безопасности эксплуатации этого оборудования.
Станок представляет собой прочную вертикальную конструкцию
Промышленные
Промышленные дровоколы, чаще всего оснащаемые электрическим двигателем, используются с двигателем на 220 или 380 В при мощности от 3 кВт или более.
Промышленные дровоколы очень мощные, способны справиться с огромными объемами заготовки дров
Бытовые дровоколы
Бытовые модели отличаются максимальной конструктивной простотой, предельной лёгкостью в эксплуатации и абсолютной непритязательностью в плане обслуживания.
Конструкция самого простого механического дровокола напоминает колодезный журавль
Виды по типу привода
С электрическим, бензиновым двигателем, с валом отбора мощности или с гидросистемой и комбинированным видом привода (по типу привода).
Бензиновые дровоколы подходят для предприятий средних размеров

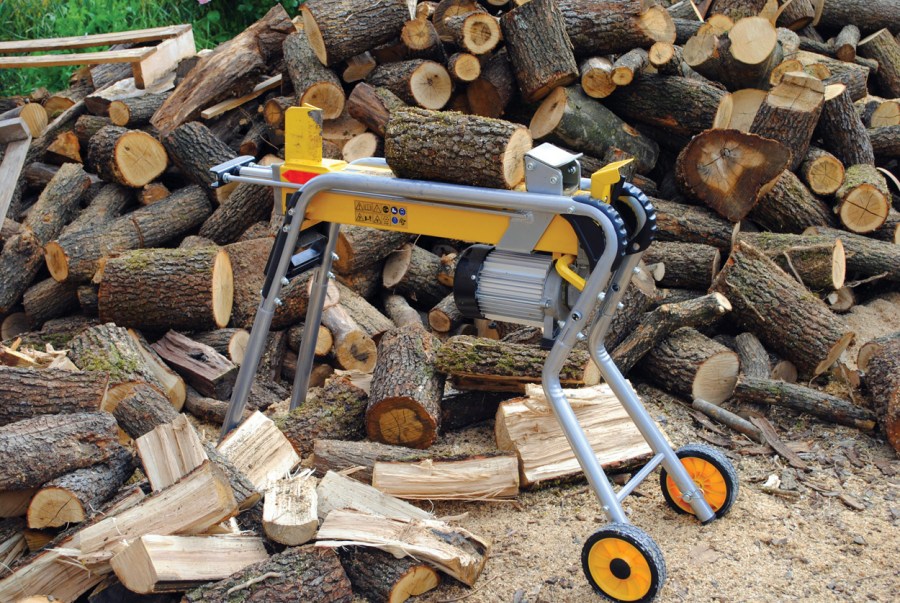

Небольшой электрический дровокол отлично подойдет для бытового применения
Стационарные и мобильные
Первый вариант таких механизмов, как правило, представлен массивными промышленными моделями или целыми многофункциональными станками. Эксплуатация стационарного дровокола в бытовых условиях чаще всего совсем не целесообразна. Передвижные или мобильные модели комплектуются транспортировочными колёсами, которые значительно облегчают перемещение устройства практически в любое место работы и оптимально подходят для бытового применения.
Размеры дровокола
Схема расположения узлов и деталей дровокола может быть произвольной. Здесь нет каких-то строгих ограничений. Главное – удобство его эксплуатации, поэтому высота станка должна соответствовать росту человека. Есть, правда, средне рекомендованные габариты, которые можно взять за основу сборки.
- Длина станка – 85 см.
- Высота – 65 см.
- Ширина – 45 см.
Специалисты еще рекомендуют устанавливать двигатель под столом, на котором будет производиться резка древесины. Во-первых, это уменьшит длину дровокольного станка, во-вторых, стол – это защита мотора от стружек и щепок, которые летят в процессе резки. Если в конструкции оборудования присутствуют открытые вращающиеся детали (ремни, цепи, полумуфты, соединяющие вращательные элементы двух узлов), то их необходимо обязательно закрыть. Таковы требования техники безопасности.
Что касается используемого для изготовления дровокола материала, то лучше всего для этого использовать металлические уголки размером 40х40 мм и листовую сталь толщиною 1 мм.
Кстати, данная конструкция дровокола позволяет не использовать электрический или бензиновый двигатель. Можно вообще отказаться от мотора, использовав силу человека. Для этого к редуктору надо прикрепить рукоятку, которой и надо будет крутить вал. Такой механический дровокол прост, но неудобен в эксплуатации, потому что для рубки дров придется участвовать двум людям: один крутит ручку, второй подает чурки.
Сборка дровокола
После этого можно начинать сборку «морковного» дровокола. Подшипники устанавливаются в опоры кардана и привариваются к ним. Карданный вал вставляется в подшипник одной из опор, затем на него надевается втулка, которая должна играть роль защиты вала от мусора, затем на вал надевается вторая опора с шарикоподшипником, до упора во втулку.
Затем на один из концов карданного вала надевается конус и закрепляется на нём болтами. Другой конец вала плотно насаживается на шкив, который закрепляется на карданном вале гайкой.
Опоры шарикоподшипников прикрепляются к станине, под которой устанавливается электромотор, соединённый с дровоколом посредством ремённой передачи. Для снижения количества оборотов «морковки» рекомендуется использовать редуктор.
Данная модель дровокола достаточно эффективна и имеет только один существенный недостаток: при раскалывании берёзовых чурок, он плохо справляется с берёзовой корой. Его недоработки приходится исправлять обычным топором или колуном.
Дровокол гидравлический своими руками
Это не самое простое и дешевое, но достаточно мощное и очень производительное устройство, почти исключающее ручной труд при колке дров. Потребуется только устанавливать поленья на платформу и собирать готовые дрова в поленницу.
В этой схеме используются полностью готовые узлы – масляные бак и насос, мотор, гидроцилиндр, лезвие. Самостоятельно изготавливается только рама с толкателем.
В более подробной схеме хорошо видно, где наиболее слабое место изделия – там, где расположен упор цилиндра
Именно здесь с наибольшей вероятностью сорвет со станины плохо приваренный упор вместе с цилиндром, поэтому к швам в этом месте следует отнестись с максимальным вниманием

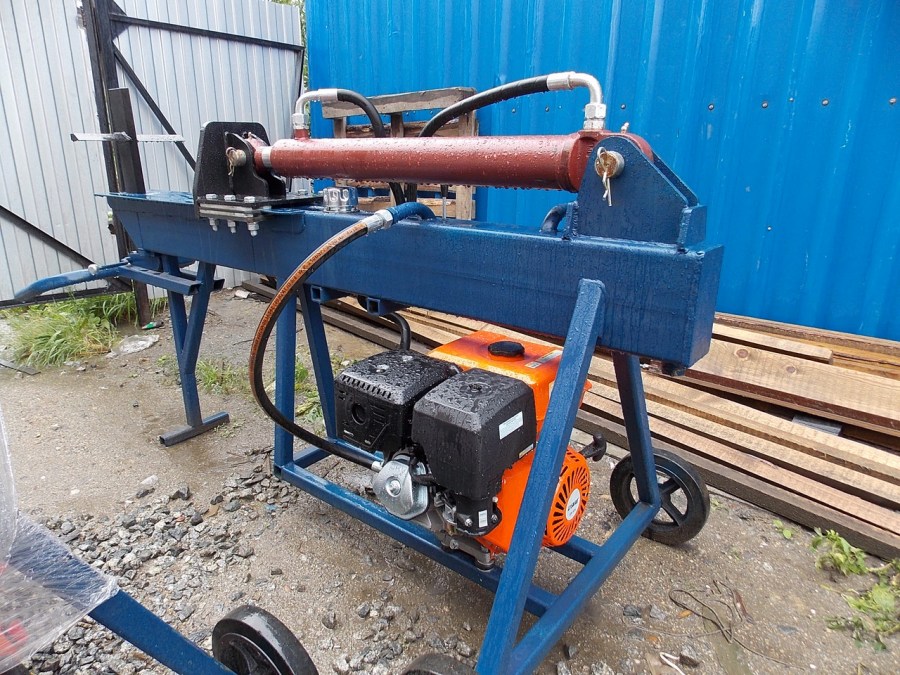

Вот так может выглядеть готовая модель.
Как видно по фото, нож в данном случае выполнен из рессоры, заточка под углом примерно 60 градусов. Толкатель сварен из металлических пластин толщиной 5…10 мм, станина собрана из уголка и швеллера. Подобрать необходимый металлопрокат придется самостоятельно, исходя из имеющихся резервов.
Основные детали и узлы устройства представлены на сборочной схеме.
Здесь:
- станина;
- колун (нож);
- колеса (опционально, при необходимости периодически перемещать станок);
- каретка, толкающая чурку на нож;
- гидравлический цилиндр;
- распределитель гидравлического типа с рычагом, он приводит станок в действие;
- гидравлический насос (модели НШ-32);
- бак для заливки жидкости (масла), объем 32 л;
- приводной вал гидравлического насоса с карданом;
- кожух приводного вала;
- двигатель электрический (модель АИР80В2);
- поворотная площадка;
- шкив ведущий;
- шкив ведомый;
- приводной ремень.
Вот так в этой модели может выглядеть станина.
Узел каретки.
Поворотная площадка.
Передаточный механизм.
Устройство в сборе.
В этом видео описано изготовление самодельного гидравлического дровокола.
Какой дровокол проще сделать самому
Следует учесть такие моменты:
- Дешевле обойдется рычажная конструкция. Ручные дровоколы больше подойдут для регионов, где есть проблема с подачей электроэнергии.
- Получится собрать своими руками и винтовое приспособление. Для него потребуется заказать конус и купить электрический двигатель мощностью от 1,5 до 3 кВт.
- Гидравлический тип подойдет для людей пожилого возраста. Будет показывать хорошую производительность без физических усилий человека. Единственная сложность ‒ найти подходящий цилиндр, распределитель и насос.
- Сборка пружинного инструмента требует хорошей подготовки и запаса деталей.
Виды механических устройств по источнику питания
Важнейшим конструктивным элементом всех механических дровоколов является привод. По типу приводных механизмов дровоколы подразделяют на следующие разновидности:
- Электрические с вращающимся буром — модели, в которых используется конусообразная рабочая часть, которая приводится в движение от электрического мотора. За счет специфической форму рабочей части, конус еще называют морковкой, который осуществляет раскалывание чурок путем врезания в древесину и углубления в нее. Работают такие устройства по принципу ввинчивания шурупа в древесину, только ножка такого элемента увеличивается в диаметре по мере вхождения в заготовку. В зависимости от твердости древесины, происходит ее раскол на разное количестве поленцев. Такие виды дровоколов легко сделать своими руками в домашних условиях, так как состоят они из электрического мотора с конусообразной формой рабочего органа.
- Электрические с гидравлическим насосом — имеют большую популярность, так как обладают высокой надежностью и эффективностью. Такие модели являются лучшим вариантом для бытового применения, но главный их недостаток, как и первых типов в необходимости расположения рядом с электрическими источниками энергии. Принцип их работы заключается в следующем: при запуске происходит нагнетание давления масла в цилиндр, который приводится в движение вручную при помощи специальных кнопок или рукояток. Послу укладки заготовки в специальный желоб, производится подача сигнала на сдавливание, в ходе чего происходит движение либо опорной части, либо режущего ножа, воздействующего на бревно. После раскалывания, подвижная часть также по сигналу возвращается в исходное положение. Принцип работы таковых агрегатов не только прост и надежен, но еще и безопасен. Работнику следует только управлять подвижной частью, и контролировать процесс.
- Реечные — еще одна разновидность дровоколов, которые являются альтернативной заменой устройствам с гидроцилиндрами. Отличаются они упрощенной конструкцией и повышенной надежностью, но при этом обладают значительно меньшим усилием сжатия, чем гидравлические модели. В качестве привода могут использоваться электрические моторы или бензиновые двигатели внутреннего сгорания.
- С бензиновыми двигателями — использование бензиновых моторов в качестве привода имеет явные преимущества перед электрическими аналогами. Первое достоинство в их мобильности, то есть такие установки не привязаны к электрической розетке, и могут эксплуатировать в полевых условиях. Вторым преимуществом является увеличенные показатели мощности, что позволяет справляться им с различными по твердости и размеру заготовками. Применяются такие агрегаты не только в быту, но и в промышленных масштабах.

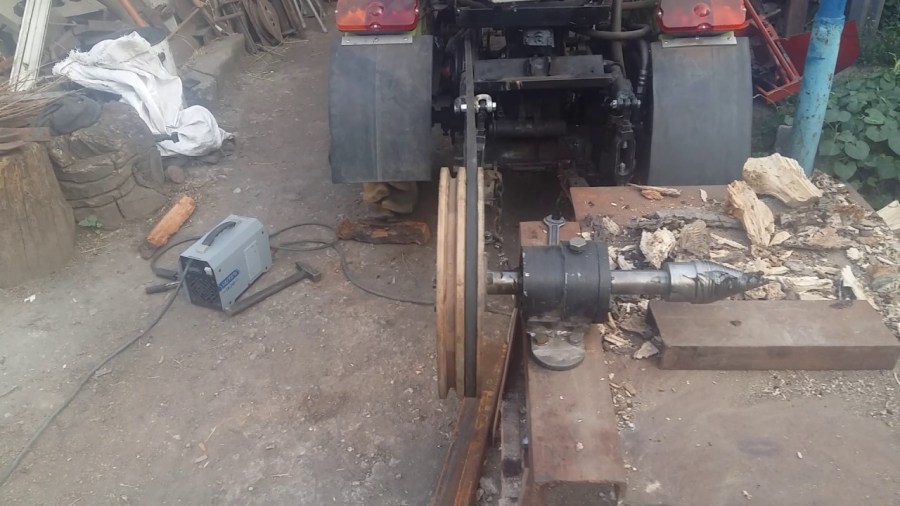

- Дровоколы с тягой от вала отбора мощности ВОМ — основное достоинство таковых агрегатов в том, что они обладают значительными показателями мощности по сравнению с электрическими и бензиновыми аналогами, но главным их недостатком является привязанность к автотракторной технике, которая оснащена валом отбора мощности. Применяется такое оборудование в лесных заготовках, на предприятиях и различных фермах, где имеются не только большие объемы, но и требуется обработка заготовок больших размеров.
- Комбинированные модели — в быту используются крайне редко, что связано с высокой их стоимостью. Они оснащаются двумя типами приводов, например, от ВОМ и электродвигатель, что позволяет эксплуатировать оборудование в зависимости от его расположения: во дворе частного дома, где имеется электричество или в полевых условиях.
Для бытового использования лучше всего подходят модели, оснащенные электрическими и бензиновыми двигателями. Если у вас имеется в распоряжении ненужный электрический мотор или привод от мотоблока, тогда сделать дровокол можно своими руками, исключив необходимость больших финансовых затрат.
Разработка компоновочной схемы дровокола
Самодельный гидравлический дровокол выполняется по определенной схеме. В ней обязательно присутствуют основные элементы: 1 – нож с острым лезвием; 2 – толкатель; 3 – шток гидроцилиндра; 4 – бак; 5 – насос; 6 – распределитель; 7 – гидроцилиндр; 8 – станина.
Из бака 4 рабочая жидкость (масло) поступает насос 5. Гидрораспределитель 6 направляет потоки в разные полости гидроцилиндра 7. При подаче жидкости снаружи шток 3 цилиндра перемещает толкатель 2 в сторону лезвия 1.
Если на станине 8 в это время располагается фрагмент, который необходимо расколоть, то он будет двигаться на лезвие ножа 1 и раскалываться.
Чтобы самостоятельно начать изготовление установки для механической колки дров, необходимо скомпоновать основные элементы на станине.
Саму станину нужно изготавливать из прокатного профиля (двутавров или швеллеров). Так как усилие будет развиваться довольно значительное, то выбирается профильные элементы номеров от 14 до 20 (номер – это размер по высоте, выраженный в сантиметрах).
Станина устанавливается горизонтально на шасси. Подобное решение обосновано тем, что в будущем дровокол можно перемещать на небольшие расстояния во дворах. В период выпадения осадков установку можно перекатить под крышу.
Для удобного размещения бревен на станине монтируется ложе. Его изготавливают из листа металла. Задают профиль, чтобы происходило самостоятельное центрирование заготовки.
Разрубленные поленья выходят за пределы ножа. На выходе монтируют подставки. С них удобно брать дрова и переносить в поленницы.
Можно изготавливать машину с полуавтоматическим режимом работы. Оператор только подает заготовки и снимает расколотые фрагменты. Но подобные конструкции целесообразны при организации бесперебойной подачи заготовок на рубку. Нужны вспомогательные механизмы для подвоза напиленных чурбаков и ориентирования их перед подачей.
Автоматизированный дровокол оправдан при организации удаления разрубленных дров на место складирования.
Значительно проще собрать конструкцию, в которой каждым движением толкателя управляет оператор. Производственный цикл производится в следующем порядке:
- Партия заготовок подвозится к дровоколу.
- Каждое бревно определенного размера укладывается на ложе.
- Переключается распределитель на подачу масла во внешнюю полость гидроцилиндра.
- Перемещаемый под давлением толкатель давить на заготовку. Она раскалывается, попадая на нож.
- Расколотые поленья перемещаются на подставки за пределами ножа.
- Оператор переключает гидрораспределитель для обратного перемещения толкателя.
- Пока исполнительный механизм возвращается к исходному положению, оператор выносит дрова за пределы установки.
- Далее цикл раскалывания бревен повторяется до полной переработки доставленной партии заготовок.
Размеры колуна
Если изучить различные чертежи дровоколов, можно сделать вывод, что схема расположения деталей устройства не имеет строгих правил. Основополагающим условием является удобство использования агрегата. Поэтому при его изготовлении стоит ориентироваться на свой рост.
Хотя за основу можно принять усредненные габариты:
- Высота станка — 65 см.
- Ширина — 45 см.
- Длина — 85 см.
Мотор надо установить под столом, на котором будут колоться дрова. Это защитит двигатель от засорения опилками и сократит длину станка. Если винтовой колун имеет вращающиеся элементы, они обязательно должны быть закрыты во избежание несчастных случаев в процессе работы дровокола.
Таковы основные советы специалистов домашним мастерам, решившим осуществить сборку конусного дровокола винтового самостоятельно. Необходимо исходить из деталей, имеющихся под рукой. Поэтому кто-то будет заниматься винтовым колуном, кто-то же вынужден конструировать реечный.
Дровокол из бензопилы
Самый простой способ использовать безнопилу как дровокол – установка специальной насадки. Они продаются для определенных моделей и без проблем сопрягаются с устройством.
Для работы с такой насадкой не нужен стол или какое-либо приспособление для удержания поленьев. Их можно придерживать просто ногой. Процесс работы с насадкой показан в видео.
Если такой вариант не устраивает – можно сделать самодельный станок.
Для этого бензопилу в обычной комплектации устанавливают на подготовленной деревянной станине.
Закрепляют все устройство и полотно.
Жесткая рама из труб ПВХ и металла позволяет удерживать изделие на месте, невзирая на сильную вибрацию при работе.
Однако следует понимать – это скорее устройство для распиловки бруса, досок, бревен по длине, чем для раскалывания их на поленья, что хорошо видно в заключительно части ролика.
Что это такое
Оборудование, предназначенное для раскола древесной заготовки на поленья, называется дровоколом.
Для профессиональной заготовки в промышленных объёмах выпускаются дровокольные станки. Это комплексы способны торцевать бревно на заготовки нужной длины и колоть их на поленья. Готовая продукция из рабочей зоны отводится конвейером.
Дровокольные станки используется на лесопилках для расщепления брёвен на поленья необходимого размера
Бытовой дровокол предназначен только для раскола чурки на поленья, но предварительно бревно требуется распилить на заготовки. Производительность и время работы данного оборудования ограничены. С помощью бытовых дровоколов в частном секторе заготавливают дрова для бани, камина и на зимний период.
Поленья после раскола можно использовать в качестве топлива для котла, камина или печи
Зачем нужны дрова – повышение качества топлива
В современном мире довольно много источников энергии:
- Природный газ доступен на обширных территориях. Достаточно открыть горелку и зажечь, как появляется синеватый огонек, который выделяет значительный тепловой поток.
- Жидкое топливо, подаваемое через форсунки, горит ярким красным или желтоватым пламенем. Даже в тепловых машинах применяют разные виды жидких энергоносителей.
- Уголь и продукты его переработки имеют продолжительный цикл горения. Красноватое пламя долго отдает тепло не только конвекцией, мощный поток теплового излучения поступает на все окружающие предметы.
- Дрова – были первыми доступными источниками тепла. Актуальными они остаются и в настоящее время.
Во многих домах используется печное отопление. Бани и сауны, рекламируя свои услуги, указывают, что в качестве источника тепла используют дрова определенных пород деревьев. Приготовление пищи на открытом воздухе традиционно предусматривает использование древесины в технологии тепловой обработки продуктов.
